Как устраивается сливная яма для бани: фото, видео

Как сделать слив в бане самостоятельно

Каких бы размеров не была баня, она нуждается в организованном отводе жидких стоков. Для тех, кто интересуется, как сделать слив в бане, надо понимать — наиболее оптимальным выходом будут сооружение слива.

Придерживаясь строительных норм, можно защититься от грибков и неприятных запахов.

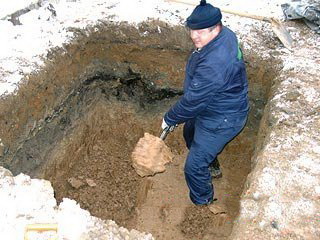

На фото подготовительные работы

По определению, существует два способа постройки слива в бане:

  • сооружение простого дренажа;
  • обустройство качественной отводной системы.

В первом варианте все стоки уходят в отстойник самостоятельно. Посему напольное покрытие должно обладать хорошей плотностью и водружаться с уклоном (в некоторых случаях предусмотрено проделывание отводного отверстия). Под ним помещается желоб, выполненный из асбеста, либо металла.

Отвод воды по желобу

Лоток монтируется между парилкой и моечной, впадая в дренажный колодец. Как указывает инструкция, подобные колодцы вырываются на удалении от бани. Размеры колодцев зависят от того, сколько человек будут пользоваться сливом.

Отток воды из бани в канализационную систему

Если в месте расположения бани есть проходящая центральная канализация, то оптимальным решением будет подвести отток воды прямо в нее. Однако все сантехнические работы и организацию слива в бане нужно произвести до укладки финишного напольного покрытия.

Потребуется получить ряд таких документов:

  • заключенный договор с проектным бюро, уполномоченным производить монтажные и земельные работы, что подтверждено сертификатами;
  • подписанное соседями согласие на проведение любых работ на участке.

Воздух в парной всегда будет оставаться свежим и ароматным, если при монтаже слива придерживаться ряда полезных советов:

  • Если предполагается отвод воды в канализацию из нескольких точек бани, то каждое сливное отверстие нужно оборудовать водяным затвором, в частности, сифоном любой конструкции. Данное устройство предотвращает попадание в помещение неприятных запахов посредством водяной пробки внутри него.
  • Вентиляция канализации, выполняемая из 5 сантиметровой трубы, выведенной на крышу бани, служит тем же целям.

Таким образом, следуя инструкциям, вы сможете самостоятельно выполнить слив в бане, чтобы обеспечить долговременную и гигиеничную эксплуатацию бани.

Сливные ямы изготовленные из бетонных колец

Наиболее удобны сливные ямы всесезонного использования из бетонных колец.

Преимущества:

  • прочный, долговечный материал;
  • сооружения быстровозводимые;
  • имеются разные стандартные размеры колец;
  • в комплекте к кольцам легко найти опорные плиты.

Недостатки:

  • Для сооружения бетонной сливной ямы своими руками не обойтись, необходимо привлекать специальную технику
  • Для установки колец необходимо нанимать специалистов имеющих навыки работы с подъёмной техникой.

Последовательность установки железобетонных колец для строительства слива.

  1. Экскаватором или вручную выкапывают котлован требуемой глубины, выравнивают дно для установки нижнего кольца
  2. Последовательно друг на друга устанавливаются кольца, количество их определяется расчетным объемом собираемых стоков. Кольца рекомендуется скреплять между собой. Способы крепления колец известны приглашенным специалистам.
  3. Обычно устанавливают два-три кольца. Они могут иметь отверстия для просачивания стоков в почву. Однако лучше приобретать цельные кольца, при соединении обеспечить герметичность конструкции.
  4. Верхняя часть кольца должна быть выше уровня грунта на 0,2-0,3 м

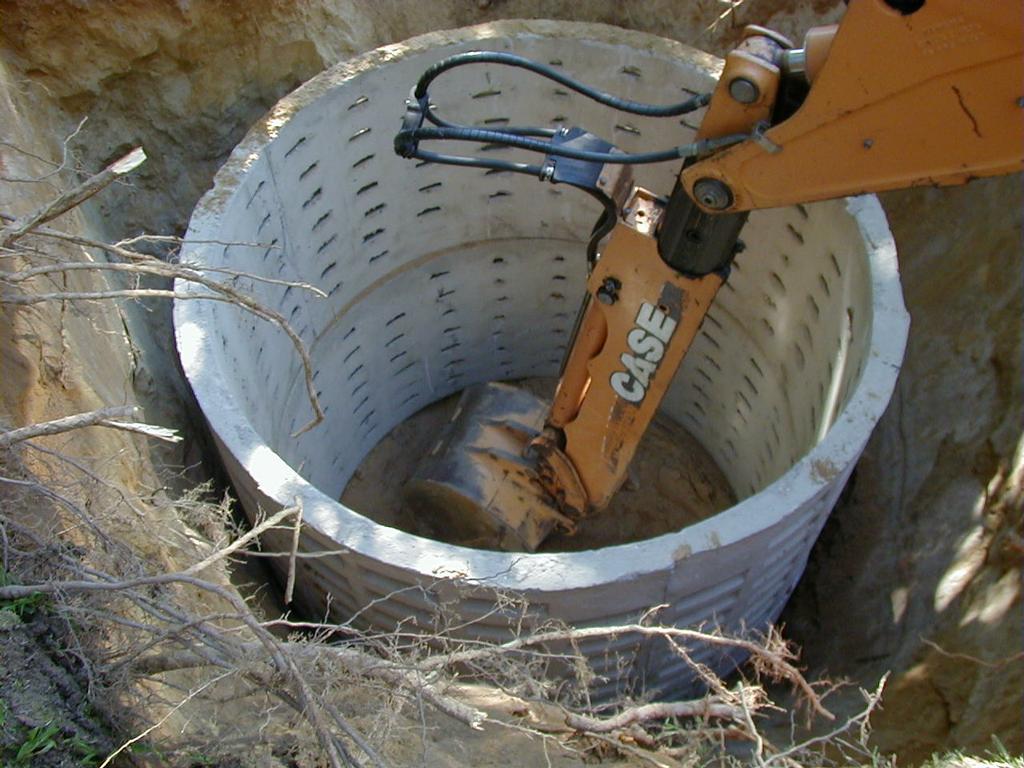

Фото 5. Пример установки колец с отверстиями

Фото 6. Пример установки цельных колец

Подготовка к монтажу водоотвода

Слив использованной воды из бани, если он не связан с применением приямка, осуществляется в два этапа: сначала по внутренней части водоотвода, проходящей непосредственно под баней, затем по наружному участку трубы. Для этого способ прокладки трубы нужно спланировать ещё на этапе создания проекта бани – с разведкой свойств грунта вокруг предполагаемого строительства объекта, расчётом сечения труб, их типа и глубины размещения колодцев.

Проектирование внутренней части водоотвода

Проектирование внутренней части водоотвода напрямую связано с типом устройства сбора воды. Которое, в свою очередь, зависит от устройства пола, который бывает:

  • проливной – с лаговой конструкцией. Обустройство такого пола возможно только в регионе с тёплым климатом и с почвой, состоящей из лёгких сыпучих частичек (легкая галька, песок всех видов, ракушечник и т. д.).В дощатом настиле такого пола есть небольшие зазоры, через которые вода скатывается прямо в грунт под установленную на столбчатые опоры или свайный фундамент баню. В регионах с зимами, когда температура опускается ниже нуля градусов по Цельсию, строительств такой бани нецелесообразно.
  • Протекающий. Пол из досок, опирающихся на лаги, а лаги, в свою очередь, опираются на нижние венцы деревянного сруба или на опоры несущего основания. Пол слегка наклонный в одну сторону или воронкообразный, с самой нижней точкой обычно в центре помещения, где и монтируется сливной трап. Такая конструкция – оптимальная для бань на столбчатом или сваном фундаменте.
  • Не протекающий. Обустраивается на ленточном типе фундамента. Представляет собой бетонную заливную конструкцию с уклоном к одной из стен или в виде пологой воронки к центру пола. В первом случает для вывода воды наружу вдоль стены делают сливной жёлоб, по котором вода и стекает в трап, во втором – такой трап монтируют прямо в толще бетонной стяжки.

Кроме того, сразу делаются предварительные расчёты потребления воды на каждого человека и в соответствии с этим – диаметр труб слива, от которого зависит пропускная способность сливной системы.

В любом случае труба, соединяющая внутреннюю часть водоотвода с наружной, должна иметь небольшой, как минимум 2 градуса, уклон для самотёка воды и невозможности её застаивания ни на одном участке протекания наружу.

Проектирование наружного участка водоотвода

Наружный участок водоотвода – прямое продолжение внутреннего, и обустраивается по тем же физическим принципам: наклон к месту слива не менее 2 градусов, трубы такого же, как внутри (или, по крайней мере, не меньшего) сечения. Сечение же труб, связанное с их пропускной способностью, выбирается по следующим критериям:

Если количество людей, разово посещающих баню в течение примерно 12 часов, не превышает 5 человек, то достаточно трубы сечением 7 см. Если же больше пяти или среди этих пяти есть особенно «рьяные» любители париться, то лучше выбрать сливную трубу диаметром в 11 см.

Контролировать угол наклона сливных труб можно не измеряя градусы наклона, а учитывая разницу уровней каждых последующих участков уложенных труб. Для оптимально стока достаточна разница в уровнях в 2 см на каждый метр, с понижением той части трубопровода, которая ближе к колодцу/септику/канализации.

Как можно обустроить на даче слив из раковины на кухне

Для организации на даче слива своими руками, к раковине на кухне надо подсоединить гофру и создать водяной клапан, изогнув гофру N-образно для того, чтобы в ней постоянно оставалась вода. Затем соединить гофру с пластиковой трубой диаметром 50 мм и вывести ее наружу за пределы домика. Кстати, раковину на кухне нужно снабдить решеткой, чтобы крупные пищевые отходы не попадали в сливную трубу. При обустройстве слива на магистрали между кухней на даче и дренажной емкостью требуется установить промежуточный сифон для того, чтобы все посторонние частицы, которые тяжелее воды, оседали на его дне, а не попадали в емкость. Сифон следует оборудовать окном ревизии для того, чтобы можно было открутить крышку и слить воду с твердыми частицами в ведро. Это уменьшит попадание в дренажную емкость органики и песка. В таком случае объема бочки хватит на более длительное время, бочка прослужит дольше, а в противном случае процессы гниения приведут к ее заиливанию.

При выполнении замеса для бетонирования нужно добавлять в раствор ложку любого стирального порошка на ведро воды. Такая добавка облегчит процесс замеса, улучшит качество раствора – повысит его влагостойкость, прочность, морозоустойчивость, убережет от растрескивания.

Потом необходимо взять металлическую бочку; если она закрыта с двух торцов, то с одной стороны надо с помощью зубила и молотка вырубить дно. Открытым торцом вниз установить бочку в яму на отсыпанную предварительно подушку из гравия и мелкого щебня. Подготовленная яма для слива воды на даче обязана быть больше, чем высота бочки. С другого конца бочки предстоит сделать одно отверстие под трубу, соединить бочку и трубу, выведенную из кухни, тройником с фланцами. Все сочленения: трубы с бочкой, а также с отводной трубой от раковины – необходимо загерметизировать.

Возможные варианты слива с раковины на даче, организованного своими руками, показаны на этих фото:

Можно для лучшего рассасывания сливных вод дополнительно вырыть по бокам бочки дренажные траншеи шириной с нее, примерно 1,5-2 м длиной. Траншеи надо завалить щебенкой, крупными валунами. Сверху траншеи и бочку засыпать слоем земли толщиной от 30 до 100 см вровень с поверхностью участка и закрыть ее дерном. Сверху можно посадить цветы, траву и пару березок – они любят воду. Как показывает практика, если сделать слив с раковины на даче подобным образом, конструкция прослужит примерно 7-10 лет.

Ход работ

Место для выгребной ямы выбрали в огороде

Лучше всего строить выгребную яму не дальше 5–10 м от самой бани. Стоит помнить, что чем короче труба, тем меньше вероятность появления засоров. К тому же длинные коммуникации требуют устройства смотровых колодцев, что увеличивает стоимость всех работ.

Следующим этапом будут земляные работы. Вам необходимо вырыть сам котлован под сливную яму, а также траншеи для канализационных труб. Верхний слой грунта можно распределить по участку, а нижний, неплодородный, необходимо вывозить.

https://www.youtube.com/watch?v=XWOTcpIzCLs

Дальнейшие работы будут зависеть от выбранного вами материала.

  1. Если сливная яма будет выполнена из бочек (например, пластиковых), то ход работ будет следующим. Во-первых, бочка не должна иметь дна. Кроме этого, желательно по бокам проделать дренажные отверстия. Саму бочку желательно обернуть геотекстилем, чтобы предотвратить попадание взвешенных частиц из грунта. Во-вторых, к верхней части бочки подводится патрубок. Желательно верхнюю крышку сделать полностью герметичной, для чего можно воспользоваться герметиком. После подготовки бочки на дне котлована делается подушка из щебня, толщиной в 20–30 см. Установив емкость в котлован и подсоединив все трубы, производим засыпку, для этого также используется щебень.
  2. Если в работе вы используете старые автомобильные шины, то первым делом с них срезаются боковушки, для чего можно использовать электролобзик. Затем дно котлована засыпается слоем щебня или гравия, толщиной в 30–40 см. После этого можно укладывать автошины друг на друга. Укладка производится так, чтобы шины были плотно прижаты, стыки должны быть минимальными. Ввод канализационной трубы осуществляют на уровне стыка последнего и предпоследнего кольца. В верхней шине проделывается отверстие в нижней части, а верхнюю боковушку не срезают. В отверстие вставляется канализационная труба, место вставки герметизируется. Последним этапом, будет монтаж крышки сливной ямы. Для этого можно использовать металлический или деревянный щит. Сверху всю конструкцию можно засыпать грунтом.
  3. При использовании кирпича работы по возведению сливной ямы будут не сильно отличаться от предыдущих вариантов. На дне котлована укладывается гравийная подушка, затем стенки обкладываются кирпичом с использованием песчано-цементного раствора. Последним этапом будет установка крышки из металла или древесины.

Установка бетонных колец краном

Какой бы материал ни был выбран, важно сделать люк для периодического осмотра. За определенное время фильтрующий элемент заиливается и требует очистки

Предлагаем ознакомиться Теплый пол в бане — варианты устройства своими руками

Куда деть выкопанную землю? Если почва качественная – сыпать на участок с растительностью. Камни, песок и глину на вывоз. Задумали оборудовать яму кирпичной кладкой, керамические кирпичи – самое оно. Долговечный материал, который не имеет «гидрофобии». Сэкономить на кирпичах можно, кладя кирпичи ребром вверх.

Если по площадке над ямой будет проезжать транспорт, то толщина плиты должна быть не менее 30 см. В случае, если грунт плохо впитывает сливную воду, то в плите можно оставить отверстия, чтобы при переполнении ямы можно было производить выкачивание стоков. Только отверстие это нужно чем-нибудь закрывать, иначе в него можно случайно угодить.

Проектирование снаружи

При расчётах используются размеры парной, частота применения в будущем, тип грунта. Каждая из конструкций водоприёмника имеет свои нюансы по установке. Дренажный колодец используется чаще всего из-за элементарного устройства в целях личной эксплуатации в дачных условиях. Резервуара для очистки сточных вод хватает для посещения бани группой до 6 человек.

Профессиональная команда проектировщиков поможет определить оптимальный размер колодца в условиях конкретного участка. Не придётся переплачивать за лишний материал и квадратные метры работы обустройщиков.

Конструкции в которых используется септик продаются уже в готовом виде. Объем резервуара варьируется в зависимости от количества возможных посетителей бани. Для большой семьи из 6-7 человек средняя пропускная способность резервуара должна составлять не менее 1,5 м3 в день.

Как прокладываются трубы для слива в бане:

Подготовка к строительству сливной ямы

Сначала необходимо составить проект сливной ямы. Для этого не потребуется большой объем работы и составление большого количества разных схем и документов.

Следует учесть несколько факторов, которые прямо влияют на размер и расположение канализации для бани:

  • расход воды, который зависит от количества посетителей и частоты помывки;
  • состав и характеристика почвы на участке расположения бани;
  • на каком уровне находятся грунтовые воды.

Если баня небольшая по размеру и количество проживающих в доме не превышает 4-5 человек, то и расход воды будет малым. Каждый день ее посещать также нет смысла. В этом случае достаточно ямы размером в полтора метра и глубиной не больше двух. Если в частном доме много жильцов и бывает много гостей, то размер сливной ямы необходимо увеличить. В каждом конкретном случае это нетрудно определить.

Также на размер канализационного устройства влияет наличие бассейна, который значительно увеличивает количество сточных вод, так как воду в нем следует менять как можно чаще из-за гигиенических соображений.

При решении вопроса о том, как сделать сливную яму для бани, которая обеспечивала бы качественный отвод стоков, следует ее правильно расположить. Место вывода сточных вод необходимо располагать на расстоянии от трех до шести метров. Ближе строить яму нельзя из-за неизбежного запаха стоков и возможности разрушения фундамента. Если место слива воды сделать далеко, то понадобятся дополнительные расходы на трубы. И сделать нормальный уклон труб на большом расстоянии, чтобы вода уходила самотеком, достаточно сложно.

Если грунтовые воды расположены близко от поверхности земли участка, то любая яма будет постоянно заполняться водой. В этом случае нужно строить герметичную емкость для сточных вод, которые периодически следует откачивать или использовать другие более совершенные системы отвода и очистки стоков.

Яма против канализации

Решая, что лучше устроить на участке – выгребную яму для бани или стационарный септик (который является вариантом автономной канализации) берут в соображение следующие

преимущества и недостатки

этих устройств:

  • срок эксплуатации – у септиков он больше в разы;
  • экологическая безопасность;
  • практичность, удобство в использовании;
  • объём устройств ( у септиков есть целый «модельный ряд», максимально соответствующий разным запросам потребителей).

Недостаток у септиков только один – высокая цена. Зато выгребная яма недостатков имеет гораздо больше. Это и заиливание, и необходимость регулярных чисток, и неизбежное попадание в почву вредных веществ, которые не все являются «удобрениями».

Подготовка к постройке водоотвода: чертежи и схемы различных сливов

Схема устройства деревянного протекающего пола со сливом. Должна выполняться до укладки полов.

Чертёж проливного пола со сливом в бане

Если в бане предусматривается сухая парилка, а в моечной будет душ, то необходимо предусмотреть слив и в парной.

В канализации бани, где сбор воды будет осуществляться из нескольких помещений, необходимо обязательно устанавливать стояк с вентиляционным клапаном.

Если парилка и моечная находятся в разных комнатах, то жёлоб для отвода воды укладывается под перекрытием между ними.

Устройство системы канализации в бане

Под деревянным полом необходимо делать бетонное основание с уклоном к центральной части, где и будет идти жёлоб, присоединяющийся к канализации.

Схема устройства пластиковых труб канализации в моечной комнате бани

Также вместо бетона можно уложить на пол под настил поддон из нержавеющей или оцинкованной стали.

Видео: устройство оцинкованного поддона для слива воды под деревянным полом бани

При устройстве наливных полов, на которые будет укладываться кафель, необходимо соблюдать уклон, где в низшей точке устанавливается трап для приёма воды, который соединён с канализацией.

Углы уклона для устройства системы канализации

Этапы работы и рекомендации

Работы начинают с определения глубины залегания почвенных вод. При высоком их расположении строительство ямы противопоказано: для стоков не останется места.

Рекомендуется заказать гидрогеологическую оценку грунта в специализированной организации. Но примерный уровень залегания вод можно оценить и самому – к примеру, посмотрев, до какой точки поднимается вода в местных колодцах. Там, где воды находятся на небольшой глубине, часто растут влаголюбивые растения, к примеру, хвощ, осока и мать-и-мачеха.

Обычная дренажная яма

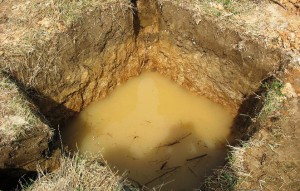

Котлован для дренажной ямы

Копают круглый или квадратный котлован. Предпочтительная форма зависит от выбранного исполнения стенок. Размер ямы в глубину – 2,5-3 метра. Если используется емкость, диаметр котлована делают на 15-20 см больше, чем у нее.

Дальнейшая последовательность работ:

  1. Копают наклонную траншею шириной 30-50 см для трубы водоотвода.
  2. На дно ямы насыпают 30-50 см щебенки или колотого кирпича.
  3. Если стены решено выполнять кладкой, через каждые 20-30 см подъема вверх пространство между ними и стенками ямы наполняют дренажной засыпкой. Когда стены будут подняты до уровня траншеи, можно монтировать трубу. Если выбраны бетонные кольца, их устанавливают с помощью специальной техники. Трубу подводят лишь через несколько недель, дав тяжелой конструкции время на усадку. Бочку можно на две трети заполнить дренажом.

Конструкцию можно укрепить, организовав в верхней части бетонную площадку с люком. На него устанавливается крышка из металла или пластика.

Яма по принципу двухкамерного септика с выводом на фильтрационное поле

Двухкамерный септик

Задействуются 2 бочки из пластика. Котлован делают на 10-15 см превышающим их диаметр и на 0,5 м – высоту. Бочки размещаются в одну линию на расстоянии 20-30 м, при этом одна из них находится на 20-25 см выше другой. На дно котлована насыпают щебенку.

В крышке верхней бочки делают отверстие для трубы слива, а в стенке – для патрубка, соединяющего ее с нижней емкостью. У последней делают 1 отверстие в крышке и 2 – в стенке, при этом располагаются они в 10-12 см от верхнего края. В эти 2 отверстия врезают патрубки с отводами. Все соединения должны быть герметизированы. Внизу стенки нижней бочки делают несколько мелких дренажных отверстий. Фильтрационное поле формируют из геотекстиля и щебня.

Вариант #1: дренажная канализация ↑

Своими руками проще всего сделать канализацию для бани дренажного типа. Она подойдет для небольших парилок, рассчитанных на нескольких человек. Для дренажа используется небольшой колодец размерами приблизительно 1х1 м. Глубина должна быть ниже уровня промерзания грунта. Если земля промерзает на 0.7 м, то колодец копают на 1.5 м.

На дно готовой ямы укладывают глину слоем 10-15 см. Ее следует расположить так, чтобы образовался уклон по направлению стока. Слой глины разравнивают так, чтобы гладкое дно колодца приобрело вид лотка. Следующий слой – сыпучий материал – щебень, гравий или песок. Толщина этого слоя должна достигать 0.5 м и быть выше уровня промерзания. Поверх сыпучего материала яму засыпают грунтом.

Вместо колодца можно обустроить дренажную подушку. Она представляет собой траншею длиной и глубиной в 1 м, шириной 0.3 м, заполненную на 20 см сыпучим материалом, а выше – грунтом до уровня земли. Трубу, которая ведет от бани к дренажному колодцу или подушке, теплоизолируют.

Строительство колодца и прокладку труб следует выполнять очень тщательно, т.к. при неправильном обустройстве дренажной канализации для бани вода будет постоянно замерзать зимой, и система может не работать. Еще хуже то, что постоянная сырость приведет к разрушению пола в помещении, а мытье будет некомфортным.

Устройство дренажной канализации для бани

Как обустроить приямок ↑

Если жидкость недостаточно интенсивно впитывается в грунт, строят приямок, где сточные воды набираются, а потом вытекают дальше. Чтобы нормализовать отток воды, трубу прокладывают под небольшим уклоном в нужную сторону. Для строительства приямка подходят любые водонепроницаемые материалы.

Водосток должен быть обустроен с водяным затвором. Для этого ввод трубы делают в нижней части приямка – в 9-12 см от дна, а по трем сторонам ставят пластину. Ее не нужно закреплять, чтобы до дна оставался зазор в 5-6 см. Благодаря такой простой конструкции образуется гидрозатвор, который защитит баню от неприятных запахов сточных вод. При выборе труб лучше отдать предпочтение полиэтиленовым.

Строительство приямка

Какой пол лучше сделать для бани ↑

Чаще всего пол обустраивают двумя способами:

  • Протекающий. Настил изготавливают из досок, которые не прикрепляют к лагам, а просто укладывают с небольшими зазорами – 5 мм. Благодаря такому устройству доски качественно просыхают и меньше подвергаются разрушению.
  • Капитальный. Доски можно уложить без зазоров, однако в этом случае необходимо сделать уклон. Внизу устанавливают лоток для сбора воды. Из лотка стоки поступают в трубу и далее – в приямок.

Очистка сточных вод осуществляется через грунт и песок. Известь, отложения, органические соединения задерживаются между частицами, поэтому дренажную систему иногда приходится чистить.

Пол в бане

Смотровой колодец для канализации ↑

Если схема дренажной канализации в бане, сделанной своими руками, предусматривает большое расстояние между местом слива воды и системой дренажа, то необходимо построить смотровой колодец. Его делают из бетонных колец или выкладывают кирпичом. Диаметр такого колодца должен быть не менее метра.

Чтобы зимой сооружение не промерзало, его оснащают двойной крышкой. Между крышками помещают утеплитель, в качестве которого можно использовать опилки или грунт. Внутреннюю стенку отделывают любым утепляющим материалом. Наружную часть колодца также утепляют.

Схема смотрового колодца

Как сделать сливную яму для бани своими руками — практические рекомендации.

В случае отсутствия канавы тоже можно обустроить сливную яму. Но здесь многое будет определяться особенностями грунта на участке. Для песчаного грунта, супеси, и даже суглинка, подойдет небольшой объем ямы для слива, так как будет происходить впитывание воды из нее в стенки. Такую сливную яму называют дренажной. При выборе суглинка или песчанника, вырывается яма размерами 50х50 см, 80х80 см или 100х100 см и до 1 м в глубину, которая засыпается слоем щебня, гравия и кирпичного лома. Сливная труба из бани  должна быть выведена к сливной яме при уклоне для естественного стока воды на глубину 0,4-0,8 м, что зависит от глубины ямы.

Для осуществления другого варианта  заполнения дренажной ямы необходимо положить на дно лист волнового шифера, на который затем волнами будет положен следующий лист, и так нужно продолжать до достижения поднятия уровня листов на 15 – 20 см ниже уровня грунта. Между листами шифера вставляется труба слива посередине высоты всей «стопки» шифера. В конце края ямы вертикально обкладываются при использовании обломков шифера таким образом, чтобы они возвышались над уровнем грунта. Яму сверху нужно засыпать грунтом до высоты оставшихся 15-20 см. Такая сливная яма хороша для умывания и мыться посуды семьи, в которой 4 человека. Впитывание сливной  воды происходит при осуществлении самим грунтом.

Расчет объема сливной ямы.

Для расчета необходимого объема ямы слива для бани нужно самим хозяевам. Для этого необходимо владеть информацией об общем потреблении воды при помывке в бане.

При наличии песчаного грунта, он сам будет осуществлять дренаж. Он способен прекрасно впитывать воду, вот почему может быть использован в качестве называемой горизонтальной дренажной подушки в траншее из 200 мм щебневого слоя на глубине от 0,3 до 1 м в 2-3 метрах. Труба выводится и кладется на дренажную подушку(щебень) сверху, после чего все засыпается песчаным грунтом.

Укрепление стенок сливной ямы.

Принимая решение о создании сливной ямы, необходимо обеспечить укрепление стенок ямы при помощи досок или шифером. Также может быть использована ненужная дырявая бочка, в которой дополнительно делается отверстие по бокам и в днище, для впитывания влаги в стенки ямы, и ухода в днище.

При наличии на участке глины, которая препятствует пропуску воды сквозь стенки ямы, необходимо использование более сложной конструкции сливной ямы. Если залегание глины проходит пластами, яма должна быть выкопана до глубины, при которой глина будет заканчиваться, и начнется слой другого грунта, способного впитывать воду. На такой глубине осуществляется установка бочки, в которую затем помещается щебень и битый кирпич. На этот слой проводится укладка выпуска трубы для слива и сверху, местами или по всему объему бочки, все засыпают при использовании щебня или битого кирпича.

Этапы установки

В первую очередь вам понадобиться озаботиться подготовкой котлована. Сюда входит выкапывание ямы и создание траншеи, по которой будет проходить труба. Возникает резонный вопрос — что делать с лишним грунтом?

Тут имеется два выхода из ситуации — избавиться от излишков путем вывозом земли за пределы участка, либо равномерном разбрасывании его по территории участка.

  • Затем приходит очередь строительства резервуара.
  • Толщина стенок должна быть не более половинки кирпича, чтобы сэкономить материал.
  • Между самими кирпичиками должно быть выдержано расстояние в 5 см. Можно использовать не только кирпич, но и камень.

Варианты бочек для выгребных ям

На выбор покупателя предоставляется два вида бочек – железные и полимерные.

Плюсы и минусы железной бочки

Бочки из металла имеют высокую прочность, внушительный вес. Стоит учитывать, что металл не терпит постоянной влаги. Без достаточной обработки коррозия съедает стальную емкость для выгребной ямы за 3-4 года. Для ее монтажа необходимо привлечь подъемную технику.

Чтобы избежать гниения металла (коррозии), перед установкой железной бочки для канализации стоит выполнить ряд работ по гидроизоляции:

  1. Для наружного применения можно использовать полимерную обмазочную гидроизоляцию. Она хороша тем, что благодаря пластичности её можно нанести на любую форму поверхности.
  2. Внутреннюю поверхность стоит обработать материалами жидкого нанесения. В некоторых вариантах дачники используют нитрокраску, но такой способ уступает обработке фабричными материалами.

Среди прочих гидроизоляционных методов отечественные производители предлагают инъекционные материалы. Это двух или трехкомпонентные составы на основе полиуретановой смолы. К их плюсам можно отнести хорошую адгезию (сцепляемость) материалов с поверхностью бочки, хорошие водоотталкивающие характеристики и прочность самого материала. К минусам – высокую токсичность составляющих.

Чтобы обработать бочку эластичным инъекционным материалом, необходимо позаботиться о дополнительной защите.

Для более грамотного обращения со смолами желательно обладать специальными навыками обращения с такой изоляцией.

Преимущества полимерной бочки

Пластиковые бочки для сливных ям просты в эксплуатации. Они уже укомплектованы вентиляционным отверстием, удобной крышкой люка, отверстиями для монтажа канализационных труб ПВХ и многим другим. К тому же, в отличии от железной имеют небольшой вес и не требуют привлечения дополнительной техники при установке.

Материал бочки не подвергается внешнему воздействию кислот и щелочей почвенных вод, что решает проблему ее замены. Огромное количество форм и объемов по литражу позволяет выбрать необходимую под ваши нужды канализационную емкость из ПВХ. Ее внутренняя поверхность устойчива к воздействию агрессивной среды.

Закладывая проект герметичной сливной ямы, стоит учесть, что замкнутая система более выгодна, поскольку сточные воды не попадают в грунт и не вызывают загрязнение окружающей среды.

Скапливающиеся сточные воды могут создавать подземные селевые подушки и разрушать фундамент близлежащих строений. В этом случае единственным минусом замкнутой канализационной ямы станет постоянное откачивания жижи. Но если учесть все плюсы, с этим фактом несложно смириться.

Какие материалы понадобятся для строительства?

Сливная яма из кирпича

Если почва на участке достаточно прочная и, при этом обладает хорошими дренажными свойствами, то для строительства бани не потребуется много материалов. Сами стенки ямы укреплять не придется, а дно сливной ямы необходимо будет покрыть слоем щебня и речного песка. К сожалению, такие идеальные условия имеются далеко не на всех участках.

В большинстве случаев, стены ямы требуют укрепления, чтобы не допустить осыпания. Для этого используют кирпичную кладку, листы шифера или аналогичный материал. Как вариант, можно использовать металлическую или пластиковую бочку без дна.

В нижней части стенок бочки также нужно будет проделать некоторое количество отверстий, чтобы вода могла отфильтровываться через грунт.

Нужно заметить, цилиндрическая форма ямы наиболее выгодный вариант. Дело в том, что в этом случае нагрузки распределяются по стенкам более равномерно, и вероятность разрушения этой конструкции минимальна, в отличие от камеры в форме куба.

Варианты обустройства гидрозатвора

Распространение зловонного запаха там, где есть канализация – не редкое явление. Избавиться от него помогает установка гидрозатвора. Конструкция представляет собой импровизированную водную пробку, которая всегда находится в полости трубы, даже в те периоды, когда баней временно не пользуются.

Основное предназначение устройства – разделять две смежные газовые среды, отсекая поступающие из септика неприятные запахи.


Самый простой вариант гидрозатвора – подключение к трубопроводу U-образного сифона, который сооружают из трех фасонных элементов в виде отводов

Простая в исполнении конструкция имеет один недостаток – при редкой эксплуатации системы жидкость со временем испаряется.

Для таких редко используемых систем лучше устанавливать «сухой» гидрозатвор.


«Сухой» гидрозатвор являет собой сложную конструкцию, оборудованную эластичной мембраной и пружинным механизмом, который перекрывает выход из трубы

Такое исполнение удобно тем, что при поступлении жидкости в систему под действием создаваемого давления клапан опускается, открывая путь потоку, а после его прохождения – возвращается в исходное положение.

За неимением возможности приобрести готовое изделие, подобную конструкцию вы можете соорудить собственными силами.


Основой для изготовления самодельного «сухого» гидрозатвора выступила пластиковая труба D50 мм, которую оборудовали переходником 50/110 мм

Для изготовления гидрозатвора широкий край переходника срезают под углом в 30°. Из плотной резины вырезают круг D 110 мм и фиксируют к месту среза. Готовую конструкцию размещают на выходе трубы из септика.

Слив воды в бане с бетонными полами

Иногда даже в парной, не говоря о помывочной и комнате отдыха, устраиваются сплошные полы из бетонной стяжки с облицовкой плиткой или аналогичными материалами. В этом случае слив воды выполняется по стандартной для душевых отсеков технологии:

  • при выполнении стяжки в полу сразу же закладываются трубы для подключения душевого трапа (трапов);
  • стяжка делается с уклоном в сторону трапа, но угол наклона принимается порядка 1…3 градусов к горизонтали – на гладких, часто убираемых полах, этого вполне достаточно для надежного и быстрого стока воды;
  • облицовка также создается с учетом сохранения угла наклона пола к отверстию трапа.

Утепление бетонного пола плитами полистирола или другим материалом очень желательно, поскольку сама по себе такая отделка создает ощущение дискомфорта, и не стоит усиливать его проникающим снизу холодом от промерзшего грунта.

При монтаже трапа необходимо предусмотреть уклон ведущей от него трубы (к септику или центральной канализации) не менее трех градусов, а также рассчитать необходимый диаметр трубы для обеспечения нужной пропускной способности.

Использование фильтрационного колодца для слива в бане

Выполните следующие операции:

  1. Выкопайте яму на 50 см глубже точки промерзания. Горизонтальные размеры установите на свое усмотрение, обычно размеры определяет диаметр бетонной трубы, которую устанавливают в яму для защиты от осыпающейся почвы.
  2. Установите бетонную трубу в колодец. Вместо трубы можно соорудить опалубку и изготовить бетонные стены.
  3. На дно колодца насыпьте слой керамзита или щебня, перемешанного с песком слоем не менее 30 см. Фильтрационная прослойка должна располагаться на 15 см выше максимального уровня промерзания грунта.
  4. Выкопайте траншею от бани до колодца с наклоном в сторону ямы.
  5. Уложите канализационную трубу в траншею. Одну сторону трубы подсоедините к сливной трубе бани, другой выведите в колодец. В траншее труба должна располагаться с небольшим уклоном, который зависит от ее диаметра, стандартный уклон — 2 см/м. Рекомендуемая глубина расположения трубы — на 60–70 см ниже уровня промерзания. Однако точное выдерживание последнего требования иногда требует изготовления глубокого колодца, поэтому предлагается альтернативный вариант — для защиты трубы от замерзания утеплите их любым способом.

Для облегчения выбора трубопроводов производители красят канализационные трубы внутреннего пользования в серый цвет, наружного — в оранжевый.

При укладке труб в траншею выполняйте следующие требования:

  • Труба должна быть без поворотов, чтобы избежать засорения.
  • Диаметр трубы — не менее 50 мм.
  • Покупайте специальные канализационные трубы. Хорошо зарекомендовали себя традиционные бетонные или керамические изделия, можно также использовать трубы ПВХ. Металлические не рекомендуется устанавливать, они ржавеют.
  • Стыки труб замажьте бетоном.
  • Колодец накройте крышкой.
  • Изготовьте и установите воздушный патрубок, который должен выступать на 400 мм над уровнем грунта.

Эта система имеет недостаток — мыльная вода может забить грунт, потребуется очистка.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
