Простейшая схема регулятора
Электрическая схема регулятора оборотов для болгарки собирается на печатной плате или навесным монтажом. Причем печатную плату тоже можно сделать самостоятельно с помощью текстолита и хлорного железа для протравки. Вместо железа можно использовать смесь перекиси водорода, соли и лимонной кислоты.
Схема регулятора оборотов двигателя для болгарки
Конфигурация электрической схемы
Для изготовления схемы понадобятся:
- резистор R1 (4,7 кОм);
- симметричный тиристор DIAC (DB3);
- симметричный тиристор TRIAC (ВТ-136/138);
- подстроечный резистор VR1 (500кОм);
- конденсатор С1 (0,1 мкФ*400В).
Принцип работы
Принцип работы схемы построен следующим образом. За отсчет времени зарядки С1 отвечает VR1. При подаче напряжения на цепь тиристоры закрыты, на выходе — 0. По мере зарядки конденсатора напряжение в нем увеличивается и открывает DIAC, что дает подачу напряжения на TRIAC. Он также открывается и пропускает ток. Затем оба тиристора закрываются и находятся в таком положении до полной обратной перезарядки C1. В итоге на выходе образуется сложный волновой сигнал с амплитудой, напрямую зависящей от рабочего времени цепи C1-VR1-R1.
Схема подключения регулятора оборотов
Окончательная сборка и тестирование регулятора
На печатной плате или радиаторе из меди (алюминия) собирается схема
При навесной сборке особенно важно место установки тиристоров (строго на радиаторе, он играет роль теплоотвода). Затем проводится обязательная проверка работоспособности схемы с помощью обычной электрической лампочки
Плавность изменения накала будет той же, что и в готовом регуляторе оборотов для болгарки после окончательной сборки.
В заводских моделях предусмотрено пластиковое регулировочное колесо, при желании его также можно купить отдельно и включить в комплект самодельного регулятора. Если тестирование прошло успешно, регулятор крепится на болгарку и врезается в схему питания инструмента.
Подключение софт-стартера
Софт-стартер поддерживает протоколы связи PROFIBUS, DeviceNet, Modbus RTU, Profinet, Modbus TCP, Ethernet IP. Возможно подключение панели дистанционного управления. УПП MCD 201 используется с внешними аппаратами защиты электродвигателя.
Клеммная панель содержит следующие входы и выходы:
- 1,3,5. Предназначены для подключения к трехфазной сети. Перед УПП в цепь обязательно включают плавкие предохранители. Это необходимо для снижения вероятности пробоя тиристоров при коротких замыканиях и возникновении переходных процессов. Компания «Данфосс» рекомендует применять аппараты марок Ferraz и Bussman. Опционально могут подключаться автоматический размыкатель и контроллер перегрузки.
- 2,4,6. К этим клеммам присоединяют обмотки статора электродвигателя.
- 13, 14. Входы для линейного контактора.
- 06, 05. Клеммы для датчика температуры обмоток электродвигателя. Для этой модели УПП требуется применять терморезисторы. Температура отключения двигателя – 2,8 кОм. При отсутствии датчика входы закорачивают перемычкой.
- А1, А2, А3, N1, N2. Входы цепей управления 24 В АС/DC; 110-240 АС и В 380 — 440 АС.
Понадобится
- Микросхема – КР1182ПМ1.
- R1 – 470 Ом. R2 – 68 килоом.
- C1 и C2 – 1 микрофарад – 10 вольт.
- C3 – 47 микрофарад – 10 вольт.
Макетная плата для монтажа компонентов схемы «чтобы не заморачиваться с изготовлением печатной платы».
Мощность устройства зависит от марки симистора, который вы поставите.
Например, среднее значение тока в открытом состоянии у разных симисторов:
- BT139-600 – 16 ампер,
- BT138-800 – 12 ампер,
- BTA41-600 – 41 ампер.
Блоки плавного пуска с тремя проводами
Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.
Или другие модели внешне похожие на KRRQD.
Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.

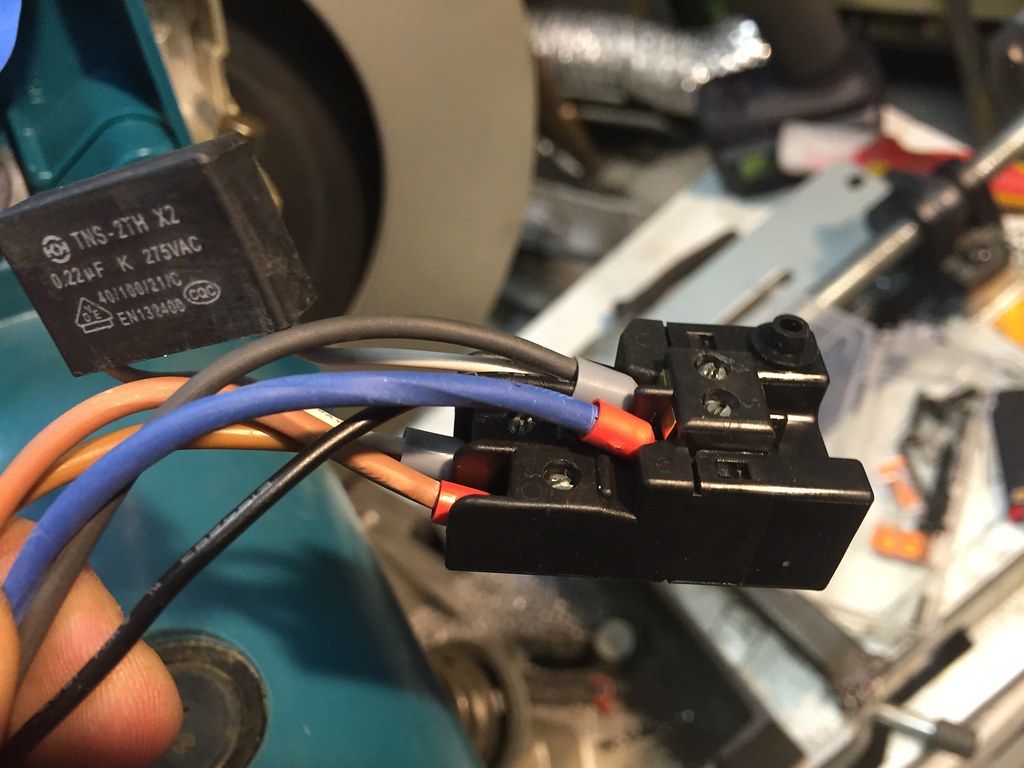

Схема подключения на них следующая:
Фаза подается на контакт “А”, ноль на “С”. Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).
Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.
В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.
Еще один момент – так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.
Что нужно знать о торцовочных пилах
Торцовочная пила – профильный электроинструмент, который обрезает изделия под определенным углом. С ее помощью выполняется множество сложных операций – подготовка деревянного настила, окон и дверных рам, разных обрамлений. Отдельные торцовки работают только с деревянными изделиями. Есть также многофункциональные модели, которые справляются с ламинатом, пластиком, ДСП, ДВП. Мощные агрегаты используют для распила литого профиля, мягких и прочных металлов. Как правило, они укомплектовываются специальным диском для реза стали.
Пилы оснащаются синхронными и асинхронными моторами. Первый отличается большей скоростью вращения, небольшими размерами, и высоким пусковым моментом. Подобные двигатели менее чувствительны к перепадам в электросети, достаточно выносливы. Минус – сложность конструкции и необходимость техобслуживания. Асинхронный тип очень удобный и менее шумный и более простой в эксплуатации. Минус – меньшая производительность.
Все торцовочные пилы разделяют на бытовые и промышленные. Они отличаются количеством опций и производительностью. Бытовые модели не такие шумные и производительные, зато более удобные в управлении. Профессиональные имеют повышенный ресурс, надежные, стоят на порядок дороже.
Блоки плавного пуска с тремя проводами
Кстати будьте внимательны, есть похожие устройства, но с тремя проводками. Например XS-12/D3.
Или другие модели внешне похожие на KRRQD.
Но они собраны на несколько другом принципе и их нужно устанавливать после кнопки ПУСК, в самом инструменте. Напряжение на них должно подаваться только в момент замыкания пусковой кнопки болгарки и сразу исчезать после ее отпускания.
Схема подключения на них следующая:
Фаза подается на контакт «А», ноль на «С». Далее фаза выходным проводом управления идет на двигатель (это как раз третий проводок).
Без кнопки такое устройство будет постоянно под напряжением 220В, что не допустимо.
В двухпроводном блоке такого нет, так как подключается он в разрыв цепи, и напряжение (разность потенциалов) к нему прикладывается только в момент пуска и работы инструмента.
Еще один момент — так называемый электрический тормоз или тормозная обмотка на торцовках. С 3-х проводным внешним УПП он может не работать, а вот с 2-х проводной моделью будет.
Bt136 600E: схема включения регулировки напряжения
Дешёвые болгарки, не обладающие достаточной мощностью, производители не обременяют схемами включения регулировки напряжения, иначе такие болгарки уже были бы не из дешевых. При пуске болгарки, если он плавный, процесс осуществляется через переходник, соединенный контактами с блоком выпрямителя. Блок выпрямителя преобразовывает ток.
Регулятор оборотов позволит долго работать без перегрузки инструмента
Но иногда болгарку имеет смысл модернизировать с помощью установленной схемы. Электросхема собирается достаточно просто. Сделать ее не сложно, и в готовую схему можно при желании подключать не только болгарку, но любой другой инструмент. Однако в инструменте должен быть коллекторный двигатель, а не асинхронный.
Самодельный подход к созданию схемы будет заключаться в следующем:
- Для начала работы следует скачать плату, если её нет;
- В качестве силового звена используется симистор Bt136 600E;
- При работе симистор будет нагреваться, чтобы этого избежать, устанавливается теплоотвод;
- Используемые резисторы дают сопротивление току, обеспечивая токогашение;
- Настройка регулятора происходит за счет многооборотного подстроечного резистора;
- Для проверки следует подключить лампочку;
- После подключения лампочку необходимо отключить – симистор должен быть холодным;
- Подключение полученной схемы к болгарке.
Если правильно подключена плата, симистор и резисторы УШМ должны запускаться плавно, а также использование частоты вращения должно регулироваться. После этого можно апробировать болгарку в деле. Подобные знания могут понадобиться при ремонте неисправностей электродвигателя. Например, когда повышается напряжение или имеет место неправильная балансировка.
Как подключить к болгарке регулятор
Для подключения самодельного регулятора мощности не требуется особых знаний, и любой домашний мастер справится с этой задачей. Устанавливается модуль в разрыв одного провода, через который идет питание на болгарку. То есть один провод остается целым, а в разрыв второго впаивается регулятор.
Если места в болгарке очень мало, то регулятор можно разместить снаружи инструмента, как показано на следующем фото.
Также регулятор можно поместить в розетку и использовать ее, чтобы уменьшить обороты не только у болгарки, но и у других электроприборов (дрели, точила, фрезерного или токарного станка по дереву и т.д.). Делается это следующим образом.
Приобретите в магазине электротоваров распределительную коробку (подойдет с размерами 65х65х50 мм).
- Также следует купить наружную розетку небольших размеров и сетевой кабель с электрической вилкой.
- В боковой стенке распределительной коробки просверлите отверстие для вставки в него регулятора переменного резистора.
- Плата заводского регулятора или самодельное устройство размещается внутри распределительной коробки. Все выступающие части в коробке, мешающие монтажу, можно срезать.
- Розетку следует закрепить на крышке распределительной коробки, предварительно протянув провода внутрь последней.
- На рисунке выше можно увидеть, что провода сетевого кабеля касаются радиатора, который при работе нагревается. Поэтому на него одета трубка из ПВХ. Но лучше, если просверлить для сетевого кабеля отверстие в другом месте, чтобы исключить контакт его с радиатором.
На следующих фото показано, как будет выглядеть готовая розетка, имеющая встроенный регулятор оборотов болгарки, которую можно использовать и для других электроприборов.
Вместо распределительной коробки можно использовать любой пластиковый корпус подходящего размера. Также короб можно изготовить самостоятельно, склеив куски пластика клеевым пистолетом.
Выбор УПП
Выбор софт-стартера делается при проектировании или модернизации электропривода. При этом учитываются требования к оборудованию, характеристики электросети и другие условия. Главными критериями являются:
Ток, напряжение и мощность электрической машины. Необходимо чтобы максимально возможный ток при пуске не превышал предельную величину тока УПП. Напряжение и мощность устройства должны соответствовать характеристикам двигателя.
Количество стартов и остановок. Этот параметр указан в технической документации УПП, он должен отвечать условиям работы электропривода.
Величина пускового момента. Интервал настраиваемых значений должен включать необходимую величину допустимого момента при запуске оборудования.
Электромагнитная совместимость. Все электрооборудование привода должно иметь одинаковый класс ЭМС.
ПЛАВНЫЙ ПУСК АСИНХРОННОГО ЭЛЕКТРОДВИГАТЕЛЯ
Логичным способом снижения пускового тока стало снижение напряжения, подаваемого на статор в момент запуска, с его постепенным увеличением при разгоне двигателя.
Простейший и наиболее старый способ плавного пуска – реостатный пуск электродвигателя: в цепь статора последовательно включается несколько мощных резисторов, последовательно закорачиваемых контакторами.
Также могут использоваться и дроссели высокой индуктивности (реакторы), а также автотрансформаторы.
Подобный способ плавного пуска имеет очевидные недостатки:
Проблематичность автоматизации.
Работа контакторов не привязывается к реальному значению тока, они либо переключаются вручную, либо перебираются с помощью реле времени автоматически.
Усложнение пуска под нагрузкой.
Так как крутящий момент асинхронного двигателя пропорционален квадрату напряжения питания, снижение напряжения в момент пуска в 2 раза приведет к снижению крутящего момента в 4 раза. Применение плавного пуска с электродвигателями, напрямую подключенными к нагрузке, значительно увеличивает время выхода на рабочие обороты.
Совершенствование силовой электроники позволило создать компактные автоматические устройства плавного пуска (также называемые софтстартерами от английского soft start – «мягкий пуск») для асинхронных электродвигателей, устанавливаемые на стандартную монтажную рейку электрощитов.
Они обеспечивают не только плавный разгон, но и торможение двигателя, позволяя регулировать параметры токов пуска и остановки в различных режимах:
- Постоянное токоограничение.
В момент запуска ток ограничивается на заданном превышении номинального и удерживается на этой величине все время разгона двигателя. Обычно используется ограничение на уровне 200-300% номинального тока. Перегрузка становится малозначительной, хотя ее длительность возрастает.
Формирование тока.
В данном случае токовая кривая в момент включения двигателя имеет больший наклон, после чего софтстартер переходит в режим токоограничения.
Такой метод плавного пуска применяется при подключении к маломощным подстанциям или генераторам для снижения стартовой нагрузки, однако пусковой момент электродвигателя в данном случае минимален. Для устройств, лишенных холостого хода электродвигателя, использовать формирование тока с пологой стартовой кривой невозможно.
Ускоренный пуск (кик-старт).
Применяется с двигателями, напрямую приводящими нагрузку, так как иначе их пусковой крутящий момент может оказаться недостаточным для страгивания ротора.
В этом случае устройство плавного пуска допускает кратковременное превышение пускового тока в несколько раз (фактически осуществляется прямая коммутация), по истечении заданного времени ток снижается до двух-трехкратного превышения номинала.
Останов на выбеге.
При отключении двигателя напряжение с него снимается полностью, вращение якоря продолжается по инерции. Наиболее простой способ коммутации, применимый при небольших мощностях и малой инерции привода.
Однако в момент разрыва цепи происходит сильный индуктивный выброс, приводящий к сильному искрению в контакторах. На мощных электродвигателях, а также при высоких рабочих напряжениях данный способ отключения неприемлем.
Линейное снижение напряжения.
Применяется для более плавной остановки двигателя. Нужно помнить, что крутящий момент двигателя при этом снижается нелинейно из-за квадратичной зависимости момента от напряжения, то есть снижение момента происходит наиболее резко в начале кривой.
Отключение питания происходит при минимальном токе в обмотке, соответственно коммутирующие выключатели практически не изнашиваются образованием искры между контактами.
Для снижения нагрузок при остановке применяется управляемое снижение напряжения:
- вначале ток снижается минимально;
- затем кривая начинает снижаться круче.
Снижение крутящего момента электродвигателя при этом близко к линейному. Этот способ управления остановом электродвигателя применяется в устройствах с высокой инерционностью привода.
При использовании такого рода устройств плавного пуска пусконаладочные работы заключаются в настройке нужного типа кривой пускового тока и, в случае использования режимов формирования тока или ускоренного старта, настройке длительности временного интервала начального участка кривой.
Применение устройств плавного пуска позволяет автоматизировать пусковой режим, но его главный минус остается – либо приходится закладывать в устройство возможность холостого хода электродвигателя, либо допускать кратковременные перегрузки сети, раскручивая мотор и нагрузку с кик-стартом.
Самодельные варианты
Существует множество схем модернизации электроинструмента при помощи УПП. Среди всех разновидностей широкое применение получили устройства на симисторах. Симистор — полупроводниковый элемент, позволяющий плавно регулировать параметры питания. Существуют простые и сложные схемы, которые отличаются между собой вариантами исполнения, а также поддерживаемой мощностью, подключаемого электроинструмента. В конструктивном исполнении бывают внутренние, позволяющие встраиваться внутрь корпуса, и внешние, изготавливаемые в виде отдельного модуля, выполняющего роль ограничителя оборотов и пускового тока при непосредственном пуске УШМ.
Простейшая схема
УПП с регулированием оборотов на тиристоре КУ 202 получил широкое применение благодаря очень простой схеме исполнения (схема 1). Его подключение не требует особых навыков. Радиоэлементы для него достать очень просто. Состоит эта модель регулятора из диодного моста, переменного резистора (выполняет роль регулятора U) и схемы настройки тиристора (подача U на управляющий выход номиналом 6,3 вольта) отечественного производителя.
Благодаря размерам и количеству деталей регулятор этого типа можно встроить в корпус электроинструмента. Кроме того, следует вывести ручку переменного резистора и сам регулятор оборотов можно доработать, встроив кнопку перед диодным мостом.
Основной принцип работы заключается в регулировке оборотов электродвигателя инструмента благодаря ограничению мощности в ручном режиме. Эта схема позволяет использовать электроинструмент мощностью до 1,5 кВт. Для увеличения этого показателя необходимо заменить тиристор на более мощный (информацию об этом можно найти в интернете или справочнике). Кроме того, нужно учесть и тот факт, что схема управления тиристором будет отличаться от исходной. КУ 202 является отличным тиристором, но его существенный недостаток состоит в его настройке (подборка деталей для схемы управления). Для осуществления плавного пуска в автоматическом режиме применяется схема 2 (УПП на микросхеме).
Плавный пуск на микросхеме
Оптимальным вариантом для изготовления УПП является схема УПП на одном симисторе и микросхеме, которая управляет плавным открытием перехода p-n типа. Питается устройство от сети 220 В и ее несложно собрать самому. Очень простая и универсальная схема плавного пуска электродвигателя позволяет также и регулировать обороты (схема 2). Симистор возможно заменить аналогичным или с характеристиками, превышающими исходные, согласно справочнику радиоэлементов полупроводникового типа.
Схема 2. Схема плавного пуска электроинструмента
Устройство реализуется на основе микросхемы КР118ПМ1 и симисторе. Благодаря универсальности устройства его можно использовать для любого инструмента. Он не требует настройки и устанавливается в разрыв кабеля питания.
При пуске электродвигателя происходит подача U на КР118ПМ1 и плавный рост заряда конденсатора С2. Тиристор открывается постепенно с задержкой, зависящей от емкости управляющего конденсатора С2. При емкости С2 = 47 мкФ происходит задержка при запуске около 2 секунд. Она зависит прямо пропорционально от емкости конденсатора (при большей емкости время запуска увеличивается). При отключении УШМ конденсатор С2 разряжается при помощи резистора R2, сопротивление которого равно 68 к, а время разрядки составляет около 4 секунд.
Для регулирования оборотов нужно заменить R1 на резистор переменного типа. При изменении параметра переменного резистора происходит изменение мощности электромотора. R2 изменяет величину тока, протекающего через вход симистора. Симистор нуждается в охлаждении и, следовательно, в корпус модуля можно встроить вентилятор.
Таким образом, для запуска электродвигателей различного инструмента необходимо использовать УПП заводского изготовления или самодельные. УПП применяются для увеличения срока эксплуатации инструмента. При запуске двигателя происходит резкое увеличение тока потребления в 7 раз. Из-за этого возможно подгорание статорных обмоток и износ механической части. УПП позволяют значительно снизить пусковой ток. При изготовлении УПП самостоятельно нужно соблюдать правила безопасности при работе с электричеством.
Устройство плавного пуска — электротехническое устройство, используемое в асинхронных электродвигателях, которое позволяет во время запуска удерживать параметры двигателя (тока, напряжения и т.д.) в в безопасных пределах. Его применение уменьшает пусковые токи, снижает вероятность перегрева двигателя, устраняет рывки в механических приводах, что, в конечном итоге, повышает срок службы электродвигателя.
Как изготовить схему плавного пуска угловой шлифовальной машины своими руками
Популярная схема реализуется на основе управляющей микросхемы фазового регулирования КР118ПМ1, а силовая часть выполнена на симисторах. Такое устройство достаточно просто монтируется, не требует дополнительной настройки после сборки, а стало быть, изготовить ее может мастер без специализированного образования, достаточно уметь держать в руках паяльник.
Электрическая схема регулировки плавного пуска для болгарки
Предложенный блок можно подключить к любому электроинструменту, рассчитанному на переменное напряжение 220 вольт. Отдельный вынос кнопки питания не требуется, доработанный электроинструмент включается штатной клавишей. Схему можно установить как внутрь корпуса болгарки, таки и в разрыв питающего кабеля в отдельном корпусе.
Наиболее практичным является подключение блока плавного пуска к розетке, от которой запитывается электроинструмент. На вход (разъем ХР1) подается питание от сети 220 вольт. К выходу (разъем XS1) подключается расходная розетка, в которую втыкается вилка УШМ.
При замыкании клавиши пуска болгарки, по общей цепи питания подается напряжение на микросхему DA1. На управляющем конденсаторе происходит плавное нарастание напряжения. По мере заряда оно достигает рабочей величины. За счет этого тиристоры в составе микросхемы открываются не сразу, а с задержкой, время которой определяется зарядом конденсатора. Симистор VS1, управляемый тиристорами, открывается с такой же паузой.
Посмотрите видео с подробным разъяснением как сделать и какую схему применить
В каждом полупериоде переменного напряжения, задержка уменьшается в арифметической прогрессии, в результате чего напряжение на входе в электроинструмент плавно возрастает. Этот эффект и определяет плавность запуска двигателя болгарки. Следовательно обороты диска возрастают постепенно, и вал редуктора не испытывает инерционного шока.
Время набора оборотов до рабочего значения определяется емкостью конденсатора С2. Величина 47 мкФ обеспечивает плавный пуск за 2 секунды. При такой задержке нет особого дискомфорта для начала работы с инструментом, и в то же время сам электроинструмент не подвергается избыточным нагрузкам от резкого старта.
После выключения УШМ, конденсатор С2 разряжается сопротивлением резистора R1. При номинале 68 кОм время разряда составляет 3 секунды. После чего устройство плавного пуска готово к новому циклу запуска болгарки. При небольшой доработке, схему можно модернизировать до регулятора оборотов двигателя. Для этого резистор R1 заменяется на переменный. Регулируя сопротивление, мы контролируем мощность двигателя, меняя его обороты.
Таким образом, в одном корпусе можно выполнить регулятор оборотов двигателя и устройство плавного пуска электроинструмента.
Остальные детали схемы работают следующим образом:
- Резистор R2 контролирует величину силы тока, протекающую через управляющий вход симистора VS1;
- Конденсаторы С1 и С2 являются компонентами управления микросхемой КР118ПМ1, используемыми в типовой схеме включения.
Для простоты и компактности монтажа, резисторы и конденсаторы припаиваются прямо к ножкам микросхемы.
Симистор VS1 может быть любым, со следующими характеристиками: максимальное напряжение до 400 вольт, минимальный пропускной ток 25 ампер. Величина тока зависит от мощности угловой шлифовальной машины.
По причине плавного пуска болгарки, ток не будет превышать номинального рабочего значения для выбранного электроинструмента. Для экстренных случаев, например, заклинивания диска УШМ – необходим запас по току. Поэтому значение номинальной величины в амперах следует увеличить вдвое.
Номиналы радиодеталей, использованных в предлагаемой электросхеме – испытаны на УШМ мощностью 2 кВт. Запас по мощности имеется до 5 кВт, это связано с особенностью работы микросхемы КР118ПМ1. Схема рабочая, многократно исполненная домашними мастерами.
Если в вашем арсенале есть старенькая угловая шлифовальная машина, не спешите списывать её со счетов. Используя несложную электрическую схему, прибор можно легко модернизировать, добавив к нему функцию изменения частоты оборотов. Благодаря простому регулятору, который реально собрать своими руками за несколько часов, функциональность аппарата значительно возрастёт. Снизив частоту вращения, болгарку можно применить как шлифовальный и заточный станок для различных видов материалов. Появляются новые возможности для применения дополнительных насадок и оснастки.
