Прицеп для мотоблока: устройство, характеристики, описание и советы как сделать своими руками (105 фото)
Для многих фермеров покупка мотоблока в качестве нужного средства ведения сельского хозяйства становится необходимостью. Для расширения возможностей этой машины в комплекте с ней приобретают и прицеп. Он сильно упрощает и ускоряет труд хозяина. Тележка становится незаменимой при уборке участка, вывозе разного рода мусора или просто при перевозе грузов.
К несчастью, использование такого вида транспорта недопустимо на городских дорогах. Поэтому, покупая прицеп, надо помнить об этом нюансе.
Однако не всегда покупка готовой модели является хорошим вариантом. В этой статье пойдет речь о плюсах и минусах самодельного решения.
Виды прицепов собственного изготовления
Цельные конструкции подразумевают под собой цельный корпус бортов, что позволяет перевозить грузы как в сыпучем, так и в цельном состоянии. Выгрузка же происходит через откидной задний борт.
Конструкции с откидными краями позволяют перевозить крупногабаритные грузы. Такие прицепы имеют жесткое основание и откидные или съемные стенки.
Самосвальный тип прицепов дает возможность быстро и без лишних усилий производить выгрузку грузов путем опрокидывания кузова.
Готовый или самодельный вариант?
На сегодняшний день на рынке можно найти огромное количество различных тележек для мотокультиваторов. Все они имеют особенности, плюсы и минусы. В интернете можно ознакомиться с прицепами по фотографиям, а после выбора понравившейся версии приступать к поиску достойного варианта.
Покупка телеги у производителя не требует от покупателя никаких усилий по сборке или поиску комплектующих. Однако, надо платить немалую сумму. По этой причине в голову приходят мысли о самостоятельном сборе прицепа.
Самодельную тележку можно доработать именно для своих нужд. И выйдет это гораздо дешевле, чем покупка в магазине. Все же, конечный выбор всегда за хозяином.
Составляющие
Устройство прицепа мотоблока довольно обширно. Оно включает в себя кузов, колеса, тормоза, крылья, сиденья и дышла.
Для того, чтобы телега выдерживала требуемую нагрузку, кузов изготавливают из прочного металла. Для удобства борта кузова можно сделать откидывающимися.
Колеса, как правило, используют автомобильные или от мотоциклов. Главное, чтобы они подходили под поставленную задачу и справлялись с требуемой нагрузкой. В приоритете у фермеров широкие колеса, ведь так повышается проходимость транспортного средства.
Крылья изготавливают из пластика. Они защищают от вылетающих из-под колес камней и грязи.
Дышло — это металлическое крепление, которое непосредственно соединяет полуприцеп с мотокультиватором.
Как показала практика, самыми эффективными тормозами к мотоблоку являются тормоза от мотоцикла.
Правила сборки
- Прицеп обязательно изготавливается по чертежам и схемам. Все размеры в плане должны быть четко прописан, чтобы не возникло путаницы;
- Нужно заранее определиться с видом собираемой тележки, подобрать все необходимые материалы и инструменты;
- Сборку производить исходя из мощности мотоблока. Если полуприцеп будет слишком большим и тяжелым, машина может не справиться;
- Создание телеги всегда начинается с рамы, ведь на нее ложится основная нагрузка.
Внешний стиль, обшивка
Для того, чтобы придать прицепу презентабельный вид, фермеры используют различные материалы.
Если рассматривать в качестве варианта дерево, то стоит помнить что оно является не очень практичным из-за слабой устойчивости к влаге. Если все же выбор пал на доски, то их необходимо пропитывать специальным раствором и внимательно следить за их целостностью.
Пластик является дешевым материалом. Также он не подвержен разрушению от влаги, однако имеет низкую прочность.
Прицепы к мотоблокам собственной работы очень востребованы благодаря небольшой стоимости их изготовления. Но эта задача не всем под силу. И, как говорилось выше, покупать готовый вариант или собирать свой — личный выбор хозяина. В любом случае, это необходимое средство для улучшения хозяйства.
Нужны ли права на мотоблок – ответы и советы
В сельской местности можно частенько заметить движущуюся транспортную технику под названием мотоблок. Это устройство пользуется большой популярностью, так как без него землевладельцу пришлось бы вручную обрабатывать достаточно большие участки земли.
Но благодаря данному агрегату его владельцы могут с легкостью выполнять всю сельскохозяйственную работу.
Обладатели данного агрегата постоянно предстают перед дилеммой: нужны ли права на мотоблок, дабы законно управлять им? Для чего требуется наличие прав для передвижения по городу? Как быть, если для того, чтобы очутиться на участке, нужно преодолеть некоторое расстояние по трассе? Постараемся ответить на все эти вопросы.
Можно ли назвать мотоблок транспортным средством?
Дабы окончательно решить, необходимо ли, чтобы были в наличии права, позволяющие ездить на мотоблоке, сначала потребуется определиться с тем, является ли мотоблок транспортным средством вообще.
Сама по себе представленная техника не попадает под определение транспортного средства передвижения.
Во-первых, это связано с тем, что это указано в инструкции по использованию мотоблоков, где говорится о том, что рассматриваемое устройство не предназначается, чтобы его применяли для езды по трассам.
Во-вторых, даже в законодательстве такого рода сельскохозяйственная техника не принадлежит к категории транспортных средств. В связи с этим нет необходимости оформлять мотоблок в государственной регистрации. Более того, ему не нужно проходить технический осмотр или же оформлять для него карго. Зона передвижения устройства ограничивается движением по усадьбе дома, ферме или саду.
Вопрос передвижения по дороге общего пользования
Мы уже выяснили, что это устройство не попадает под категорию транспортного средства, однако вопрос о том, можно ли на мотоблоке ездить по дорогам общего пользования, остается открытым.
Как быть в том случае, когда единственный путь к участку лежит через трассу? Именно в такой ситуации многие владельцы данной техники и получают штраф от инспектора ГАИ.
Разберемся, как можно избежать этого и благополучно выйти из сложившейся ситуации.
Любой представитель автодорожной инспекции имеет право потребовать, чтобы человек предоставил ему документ, который свидетельствует о том, что у него есть знания правил дорожного движения. При передвижении на такой технике с пассажиром инспектор вправе выписать штраф, поскольку перевозить людей может только автомобильное средство.
Дабы обеспечить свою безопасность от штрафа, рекомендуется выполнять следующую инструкцию:
- в случае отсутствия какой-либо категории прав нужно открыть для начала категорию А, дающую право управлять мотоциклом. То будет служить доказательством, что вы ознакомлены с правилами дорожного движения и имеете представление о том, каких норм требуется придерживаться на дорогах;
- во время пребывания за рулем должно быть при себе водительское удостоверение;
- мотоблок обязательно должен быть оборудован фарами ближнего света или должны быть в наличии дневные ходовые огни;
- прицеп обязательно должен быть оснащен установленными отражателями света красного окраса.
Если следовать вышеперечисленным советам, то можно стать полноценным участником дорожного движения, на которого будут распространяться соответствующие правила.
Возраст, после которого разрешается управлять мотоблоком
Информация по эксплуатации не предоставляет никаких данных по поводу того, со скольки лет разрешается сидеть за рулем данной сельскохозяйственной техники.
Когда предполагается работа только на территории огорода, либо же сада, то тогда достаточно, чтобы водитель мог корректно управлять данным устройством.
Естественно, что ребенок в возрасте 12 лет физически не способен управлять мотоблоком, поскольку здесь потребуется приложить силу для качественного владения и управления, а также понимать правила техники безопасности.
В случае, если на мотоблоке предстоит передвигаться по проезжей части, то, как было сказано выше, конечно же, у водителя должны быть соответствующие права. Такие права может получить лишь лицо, достигшее совершеннолетнего возраста.
Можно подвести итог о том, что для того чтобы эксплуатировать мотоблок на своем участке, огороде или саду, нет надобности иметь права.
Однако при условии, что вы часто являетесь участником транспортного движения и постоянно выезжаете на проезжую часть, у вас обязательно должен быть при себе соответствующий документ.
Как сделать прицеп для мотоблока своими руками?
Теоретически телегу для мотоблока можно разделить на такие основные узлы – колеса, кузов, рама, сцепка. Перед началом работ сперва нужно продумать конструкцию до мелочей, просчитать размеры и создать чертежи
Также обратите внимание на такие моменты, как соединение сплошных узлов и деталей (сварка, свинчивание, клепка), соединение подвижных узлов (втулки, подшипники, шарниры, ось), конструкция сидения (простое или регулируемое), функционал кузова (самосвал или статический), подставки для ног (платформа или подножки) и т. д
После того, как Вы определились с проектом будущего прицепа и подобрали нужные материалы, нужно очистить заготовки от ржавчины и грязи, при необходимости обрезать их и подогнать под чертежи, скрепить. По завершению работ прицеп желательно покрасить.
Поэтапная работа над самодельной телегой на мотоблок выглядит следующим образом.
Сборка рамы для прицепа к мотоблоку
Простейший вариант изготовления рамы – соединить кусок трубы или металлопрофиля с колесной осью. Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.
Установка оси
Колесная ось может быть также изготовлена самостоятельно. Для этого берется стальной стержень не менее 1,07 см в длину и 30 мм в диаметре. Длину следует учитывать и корректировать, исходя из размеров кузова прицепа. Колеса можно подобрать от старой садовой техники, от ручной тележки, мотоцикла, мопеда или автомобиля – все зависит от габаритов будущего изделия. Схемы 2 вариантов крепления колесного шасси приведены на рисунках ниже.
Одноосный прицеп имеет существенный недостаток – смещенный центр тяжести. Из-за этого может перевернуться кузов, груз в нем, или это вовсе приведет к поломке техники. Для большой тачки, предназначенной для перевозки немалых грузов, следует проектировать двухосную конструкцию. Основные крепления и детали останутся такими же, как и для проекта одноосной тележки.
Кузов прицепа
Кузов выполняется из деревянных досок или из листа металла. Для дополнительной прочности следует по бокам и снизу предусмотреть ребра жесткости. В деревянных кузовах углы укрепляются металлическими уголками. Задний борт рекомендуется делать на петлях, для возможности открывания (особенно полезным откидной борт будет для самосвальных агрегатов).
Сцепка и сиденье
По завершении основных работ, после скрепления всех основных узлов конструкции можно приступать к сборке остальных деталей прицепа. Наиболее важными является сцепка и сиденье. Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.
Сиденье можно приварить обычное, например, от старого автомобиля, или оборудовать спереди прицепа сиденье-ящик для инструмента. Его размеры будут зависеть от общей конструкции прицепа. Главное – не использовать слишком тонкие доски и надежно закрепить ящик.
Основные компоненты изделия
- Рама. Изготавливается сварным способом из профтрубы;
- Кузов. Возможны различные варианты. Из досок или фанеры, закрепленных на стальных уголках. Из стальных листов, при помощи сварки. Борта могут быть фиксированными или откидными;
- Сцепное устройство (дышло). Длина подбирается исходя из удобства управления мотоблоком. Является продолжением (элементом) рамы;
- Сидение. Крепится на сцепном устройстве или в кузове, в соответствие с конструкцией мотоблока;
- Рулевой механизм. Самый сложный элемент конструкции. Должен обеспечивать горизонтальное шарнирное сочленение дышла со сцепным приспособлением мотоблока. По возможности надо обеспечить шарнир с двумя степенями свободы. Иначе на местности со сложным рельефом будут возникать дополнительные нагрузки на скручивание между рамой и мотоблоком;
- Подвеска. Может быть портальной или осевой, в зависимости от конструкции колесных дисков. Возможна установка упругих элементов, но это усложняет конструкцию и снижает грузоподъемность. При малых скоростях и достаточной высоте профиля шин – амортизаторы не обязательны.
Если мощность мотоблока позволяет, можно изготовить четырехколесную тележку. Это повышает устойчивость, и дает преимущество при перевозке габаритных грузов.
В таком варианте передняя ось выполняется на поворотной платформе. Сочленение с мотоблоком может быть жестким или шарнирным. В первом случае возрастает усилие при повороте, во втором – необходимо минимизировать люфты в шарнире.
Разновидности и отличительные черты прицепов
Тележка заводского производства для мотоблока может обладать несущей способностью от 300 килограммов до тонны и иметь различные габариты кузова. В этом деле все находится в зависимости от эксплуатационных параметров мототехники. По этой причине изготовители прицепов адаптируют собственные изделия под легкую, среднюю и тяжелую мототехнику.
В настоящее время ассортимент мотоблоков чрезвычайно обширен, в связи с этим модификаций грузовых прицепов для них предлагают достаточно.
Размерная линия кузовов подобных прицепов имеет несколько вариаций.
- Для нетяжелой мототехники в основном применяют тележки с шириной кузова 1 метр и в длину 0,85-1,15 метра. Несущая способность подобных устройств не превосходит 300 килограммов.
- У прицепов, предназначенных для работы с мототехникой обычной мощности (4,8-8 лошадиных сил), величина конструкции кузова равняется 1,0×1,5 метра либо 1,1×1,4 метра при несущей способности от 300 до 500 килограммов.
Для тяжелых агрегатов ресурсом более 10 лошадиных сил применяют одноосные либо двухосные прицепы с шириной кузова 1,2 метра и в длину от 2 до 3 метров. Они имеют возможности перемещать грузы массой от 500 килограммов до одной тонны.
Высота бортов у типовых мотоблочных тележек равняется 30-35 сантиметрам. Для тяжеловесных прицепов применяют бортовые ограждения каркасного типа высотой 50-60 сантиметров.
Тележки с несущей способностью свыше 350 кг снабжаются механическими тормозами. Подобного требует инструкция ТБ. При спуске по отвесному склону затушить силу инерции нагруженной тележки исключительно тормозами мотоблока у вас не получиться. В связи с этим выбирая прицеп для тяжелой мототехники, непременно проверьте присутствие этой функции.
Простой прицеп с самосвальной функцией для мототехники легкого и среднего типа не снабжен подъемным гидроцилиндром.
Изготовление самодельного прицепа для мотоблока своими руками
Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.
ФОТО: a.d-cd.netРама корпуса
Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:
Иллюстрация Порядок действий
Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова
Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется
Особое внимание уделяется углам, под которыми располагаются соседние элементы
Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции
Ходовая часть
Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:
| Иллюстрация | Порядок действий |
| При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама | |
| Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны | |
| Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки | |
| Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом | |
| Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно | |
| Приваривается дышло, если это не было сделано ранее |
Кузов, обшивка каркаса
Формирование кузова выполняется в следующей последовательности:
| Иллюстрация | Порядок действий |
| К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см | |
| Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе | |
| Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали | |
| Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру | |
| Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль | |
| К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место | |
| Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения |
Тормоза на прицеп к мотоблоку своими руками: порядок изготовления
Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:
- крепим барабан на ступице одного из колёс;
- к тормозному диску привариваем отрезок трубы;
- надеваем механизм на ось;
- на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.
Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:
Watch this video on YouTube
Прочие детали
Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:
- откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
- запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
- небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.
ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

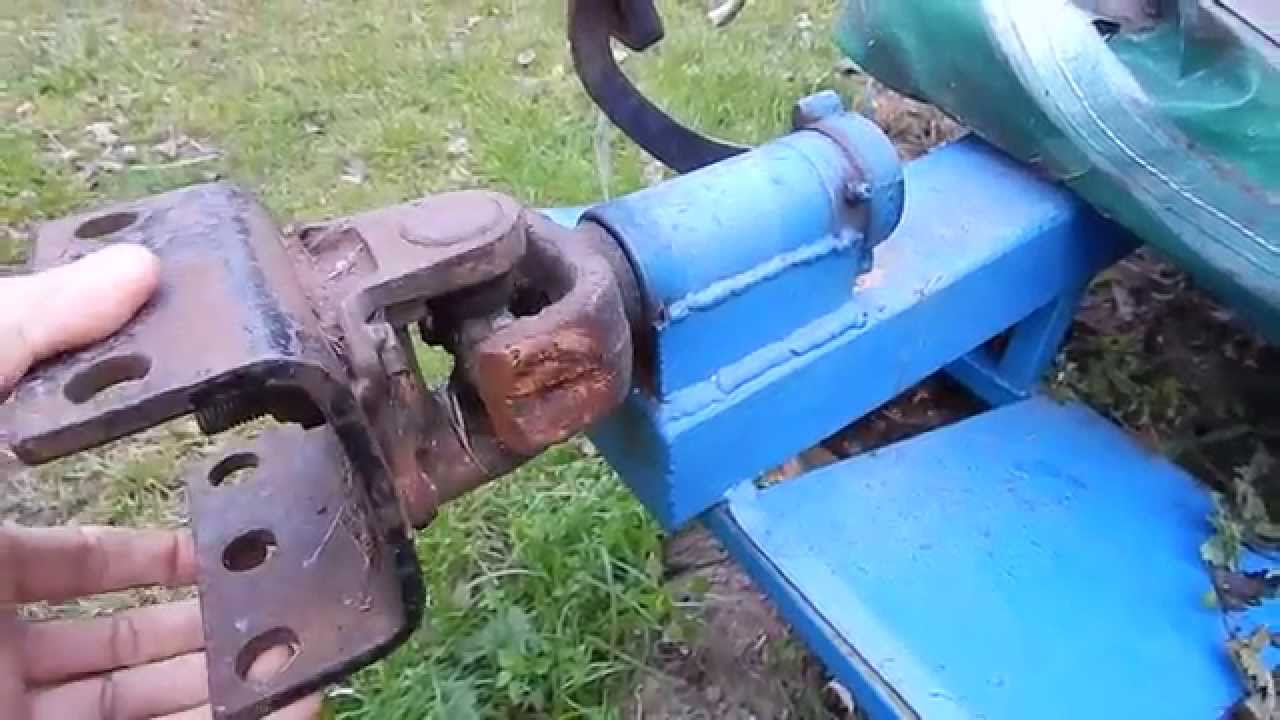

Сцепное устройство для мотоблока своими руками
Большое преимущество самодельного устройства в том, что владелец учитывает свои запросы и изготавливает его исходя из необходимых ему вводных: модели мотоблока, нагрузки, параметров навесного оборудования.
Но первое, что необходимо учитывать — на этот узел в любом случае будет приходиться повышенная нагрузка, поэтому важно со всем вниманием подойти к размерам, конструкции и уровню прочности всех частей этой детали. Правильно заданные параметры приспособления обеспечат максимально надежную агрегацию с мотоблоком, необходимую подвижность узла и долговечность его использования

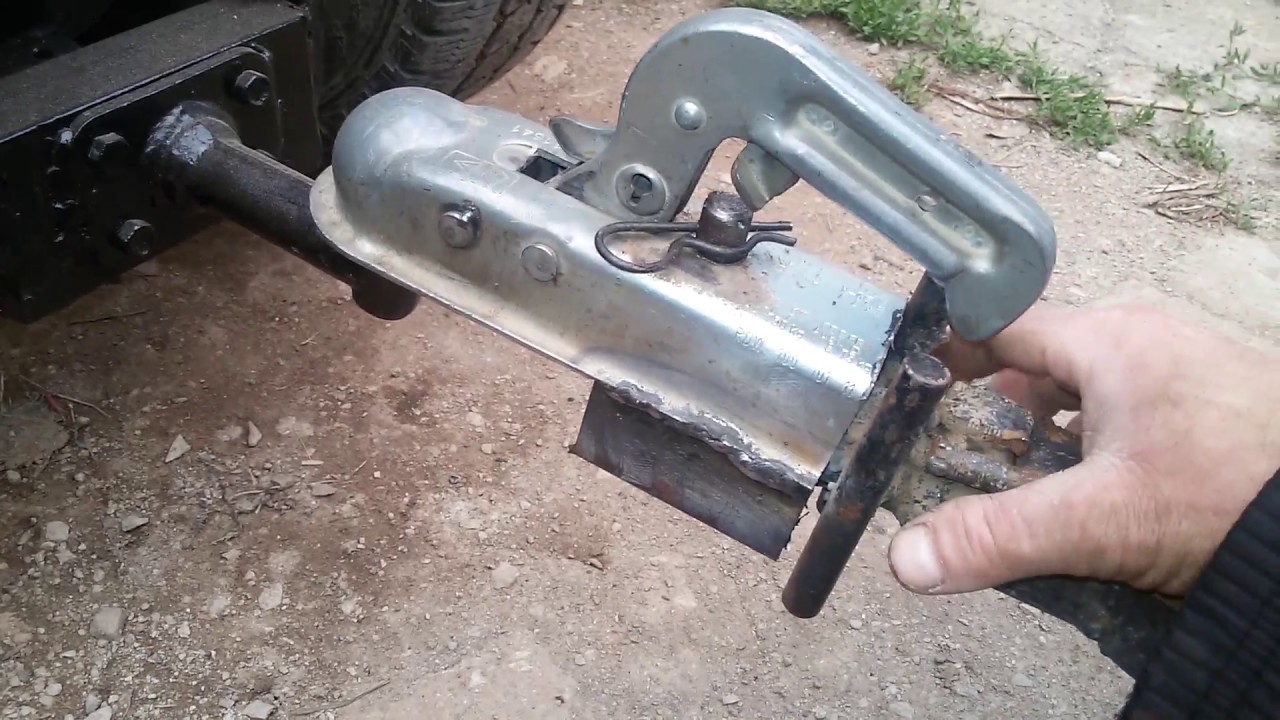

Определяясь с конструкцией, обратите внимание на размеры фаркопа своего мотоблока и особенности навесного оборудования (уже имеющегося и того, которое планируется приобрести). Первоочередная задача заключается в обеспечении максимальной совместимости агрегата со всеми необходимыми навесными и прицепными устройствами
Немаловажной является и простота в использовании и возможность агрегации с оборудованием, имеющим различные параметры. Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке
К другой его стороне крепится стойка навесного приспособления

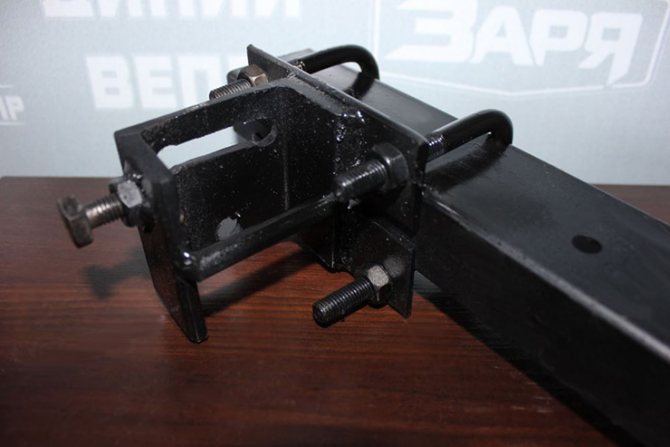

Основная рабочая деталь, как правило, имеет П-образную форму и служит кронштейном, который посредством имеющихся в нем отверстий закрепляется на мотоблоке. К другой его стороне крепится стойка навесного приспособления.
Перед сборкой сцепки внимательно читаем инструкцию
Как своими усилиями сделать тележку для мотоблока
Для большинства людей в хозяйственных целях мотоблок является одним из самых главных и полезных инструментов. Благодаря нему, можно не только заниматься обработкой почвы, но также производить перевозку различных вещей: всевозможное удобрения, либо сено, топливо или собранный урожай. Но как же можно это осуществить, если данный инструмент не имеет никаких специальных приспособлений? Выход из этой ситуации довольно простой и это может быть тележка для мотоблока.
Изготовить ее самостоятельно вполне возможно, и, кстати, вы сможете сэкономить свои деньги. И все потому, что для изготовления такой тележки вам потребуются вполне обычные материалы, которые имеют небольшую стоимость. А чтобы, тележка для мотоблока получилось прочной. Ее стоит сделать своими руками, используя современные чертежи и размеры других подобных изделий.
Основные конструктивные элементы тележки
Теперь постараемся рассмотреть самый простой проект тележки, который будет без труда перевозить до 450 кг, а также такая тележка будет снабжена комфортным водительским местом.
Любой прицеп условно можно разделить на вот такие конструктивные элементы:
- тележка с кузовом,
- колеса,
- центральная рама,
- водительское место.
Поскольку большие нагрузки будут приходиться в основном на некоторую площадь, всю тележку следует усилить специальными ребрами жесткости.
Из каких материалов изготавливается рама для тележки?
Приварить раму необходимо очень аккуратно, поскольку она будет выдерживать плохие сельские дороги.
Из чего можно изготовить оси для колес?
Для того чтобы изготовить ось для колес будущей тележки, нужно взять металлический прут, имеющий диаметр 30 мм и соединенный сварочным швом с продольным шарниром и с угловыми опорами. Длина этого прута должна составлять приблизительно 1050 мм (не меньше). Производить его выбор необходимо таким образом, чтобы колеса телеги не могли выходить за ее пределы.
Изготавливаем корпус для телеги.
Если вы желаете знать о том, из каких материалов изготавливается телега для мотоблока, то вы должны знать о том, что для этого случая могут быть использованы недорогие, но очень прочные материалы. Что касается монтажа этого изделия, то помните о том, что самостоятельно можно довольно просто произвести монтаж кузова из деревянных досок, по толщине в 20-25мм. Кстати, на они будут закрепляться на углам специальными уголками из стали. Эти доски монтируются к раме при помощи болтовых соединений.
Поскольку вам придется заниматься перевозкой больших грузов, лучше всего изготавливать борта откидными: за счет этого, вам будет легче производить выгрузку вещей, большого объема. В качестве колес можно использовать старые колеса из какой-нибудь старой сельхоз техники. Но в том случае, если заниматься их поиском вам некогда, то возможно могут подойти и колеса от обычной мотоциклетной коляски.
Ось должна быть отточена под нужный диаметр. Данная тележка для мотоблока будет иметь отличную проходимость. В ней можно будет перевозить любой груз по самым непроходимым дорогам.
Изготовление сцепки для прицепа производим из любого металлического куска. Для этого в нем нужно будет проделать такое отверстие, в которое без труда будет проходить наша сцепка.
Изготавливать поворотный узел, лучше всего из подшипника, имеющего нужный вам диаметр. Он должен быть хорошо закреплен при помощи сварки. Данные подшипники следует закрывать специальными пыльниками, заполнив при этом все их пространство смазкой. Если же вы не защитите должным образом подшипники, то от внешних воздействий, тележка не сможет вам долго прослужить.
Теперь настало время изготовить дно телеги для мотоблока. А днище можно изготовить из обрезной доски. Но более надежным вариантом является листовой металл. Лучше всего выбирать лист по толщине в 2-3 мм.
Теперь вы знаете о том, как сделать тележку для мотоблока своими руками. Помимо наших рекомендаций, вам стоит посмотреть видео на эту тему. А если вы сделаете все правильно, то эта тележка для мотоблока будет вам служить верой и правдой долгое время. В общем, мы желаем вам удачи в конструировании этого элемента.
