Как собрать точильный станок своими руками

Массивная точилка на подставке

Более сложная вариация ножеточки – подставка с отдельной опорой и точильной насадкой-стержнем. Для ее изготовления понадобятся:

• лист ДСП;
• древесный брусок длиной 8 см и сечением 2х4 см;
• стальной стержень М6 или М8;
• оргстекло 6х12 см;
• магнит с отверстиями для крепежей;
• саморезы, болты, гайки-барашки;
• деревянные зажимы;
• резиновые ножки;
• пила и дрель.

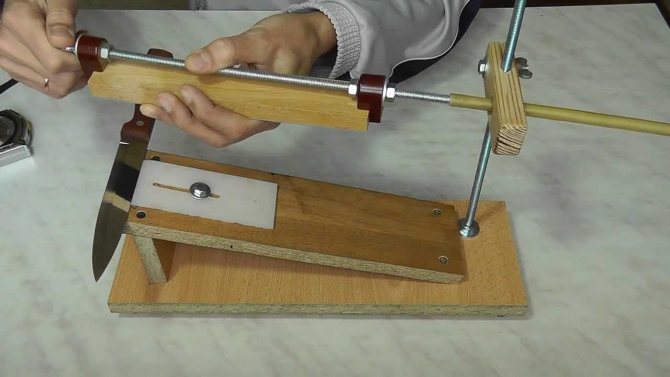

Точилка на подставке

Схема сооружения точилки:

1. Вырежьте из ДСП-листа три заготовки: 7х8 см, 8х30 см и 12х37 см.
2. На продолговатой стороне заготовки 8х30 см, отступив 6 см от края, выполните отверстие.
3. В углах заготовки 12х37 см просверлите отверстия для ножек.
4. Просверлите два сквозных перпендикулярных отверстия в деревянном бруске: первый – в 3 см от края, второй – в 3 см от первого. От края изделия до первого отверстия выпилите углубление толщиной 1 см.
5. Выполните прорезь в центре планки огрстекла.
6. На заготовке 12х37 см, отступив 4 см от края, двумя саморезами перпендикулярно закрепите заготовку 7х8 см. Сверху саморезами зафиксируйте заготовку 8х30 см.
7. В высшей точке установленной заготовки 8х30 см просверлите небольшое углубление и саморезами зафиксируйте в ней магнит. На эту же заготовку положите огрстекло – скрепите изделия болтом сквозь ранее выполненные отверстие и прорезь.
8. На любом крае заготовки 12х37 см просверлите отверстие для стального точильного стержня и зафиксируйте его там гайкой-барашкой.
9. Наденьте на стержень брусок, закрепив его болтом с гайкой.
10. Из стержня, гаек и двух зажимов соберите держатель для ножа.
11. Прикрутите ножки к готовой подставке.

Приспособление для заточки сверл: безопасность применения

Работа с любым электроинструментом требует строгого соблюдения определенных правил безопасного пользования. При изготовлении самодельных приспособлений для заточки сверл многие пренебрегают обеспечением конструкций защитными элементами. Это совершенно недопустимо, так как степень травматизма в ходе применения данных устройств может быть значительной.

К основным требованиям безопасности следует отнести:

Выполняя заточку сверл необходимо соблюдать технику безопасности

1. Выполнение работ в одежде с застегнутыми рукавами, в удобной зафиксированной на ногах обуви, в перчатках.
2. Выполнять обточку следует в специальных защитных очках.
3. Использовать болгарки допускается только с применением металлических защитных кожухов.
4. Использование для охлаждения воды требует обеспечения защиты двигателя от попадания на него жидкости.
5. Перед включением устройства необходимо проверить на прочность имеющиеся соединения. Плохо зафиксированные части могут разлететься в разные стороны.
6. Заточка сверл своими руками должна производиться на станках с заземлением, что исключит возможность поражения электрическим током. Небольших размеров устройство может быть заземлено через вилку электропитания или же отдельным проводом.
7. Приспособление для обточки должно размещаться на удобном для пользователя уровне. Необходимость дотягиваться или наклоняться будет способствовать физической перегрузке, что может сказаться на правильности и точности движений.
8. Зона установки приспособления для обточки должна быть хорошо освещена. Недостаток света может негативно влиять на процесс контроля за работой устройства.

В интернете предложено довольно много идей по изготовлению приспособлений для заточки сверл своими руками. Не всегда следует делать точные копии устройств. Необходимо понимать основной принцип работы механизма и учитывать возможные проблемы и последствия технических неточностей. Любое приспособление может быть усовершенствованным. Имея перед собой готовые наработки, это сделать гораздо проще.

Виды точильных станков

Прежде чем покупать прибор для заточки, следует для начала как следует разузнать, какие бывают точильные станки, и где их следует применять. Например, в зависимости от функционала и сферы применения различают станки универсального типа и станки специального типа.

Специальные станки подходят для работы исключительно с заготовками определенной формы. Данная ограниченность компенсируется тем, что можно обработать огромное количество инструментов в короткие сроки.

Производительность обусловлена отсутствие необходимости часто менять конструктивные элементы. Более того, их отличительной чертой считается исключительное качество обработанных деталей. Их хорошо применять на предприятиях по выточке запчастей.

Среди станков специального назначения различают:

• Точильно-шлифовальные приборы: они хороши для работы с режущими инструментами, а также для обработки деталей. Такие станки хороши в мастерских у слесарей;
• Станки для затачивания сверл: их используют для шлифовки спиральных и перьевых сверл. Главное требование – диаметр сверла не должен быть больше 18 мм. При использовании дополнительного оборудования можно изменить угол плоскости.
• Станки для пил дисковидной формы: их работа заключается в затачивании инструмента и возвращении его режущей способности. В зависимости от того, какие абразивные элементы используются, можно менять угол заточки рабочей поверхности;
• Станки для затачивания фрез: обрабатывают фрезы разных форм;
• Станки для полирования и зачистки: их используют для устранения различных дефектов.

Что нужно для изготовления точильного станка своими руками

Чтобы своими руками собрать станок для заточки сверл, вам потребуются:

• точильный диск;
• заглушка;
• электрический мотор;
• тумблер;
• подставка;
• кабель.

Эл/двигатель

На станке в быту затачиваются разные сверла, в том числе, и большого диаметра. К тому же первичная обработка режущих кромок инструмента и их доводка – это отдельные этапы работы. Поэтому придется менять круг и ставить тот, что есть под рукой из заранее купленных. Так как станок – оборудование долговременного использования, необходимо монтировать его на перспективу. Исходя из этого:

• мощность двигателя: достаточно порядка 1,2 – 1,5 кВт;
• питание: однофазное. Любой гараж или небольшая мастерская (сарай) на участке, за редким исключением, подключается к линии 1ф 220/50. Из этого нужно и исходить.

Рекомендация – практически все, кто самостоятельно собирает такие станки, ориентируются на двигатели от стиральных машинок б/у. Они в полной мере соответствуют обозначенным критериям.

Заточка ножей в домашних условиях

Для этой цели потребуется взять брусок из твердых пород дерева, поверхность которого формируют методом заточки под определенным углом, необходимым для формирования кромки лезвия. Это дает возможность держать угол обрабатываемой кромки. Для удобства работы по заточке лезвия, зафиксируйте клинок в плоскости бруска при помощи саморезов.

Заточный станок для ножей фуганка изготовьте инструмент своими руками, это даст возможность сделать процесс более легким, а качество работы намного выше. Главное соблюдать правила и нюансы в работе, и проблем не возникнет.

Заточный станок для ножей своими руками создан для облегчения работы с металлическими изделиями. Домашний инструмент можно наточить своими руками при помощи подручных средств, а на производстве без станка не обойтись. Там и объемы больше, и инструментарий посерьезней.

Профессиональные заточные станки для ножей

Самыми острым инструментом считается обвальный или разделочный нож

Таким пользуются мясники для разделки туш животных, и срезания шкур. При такой интенсивной работе лезвие инструмента тупится чрезвычайно быстро. Если объем работы не слишком большой, заточку можно производить на обычном станке, который оснащен контролем над углом кромки лезвия. Заточные станки для ножей в мясоперерабатывающей промышленности используют в основном KNECHT USK 160. Такие станки универсальны, поэтому затачивать на них можно абсолютно любые ножи.

При попытке заточки инструмента самостоятельно при помощи точильной чаши

…без использования фиксации и направляющих, то на лезвии сформируются зоны с разнообразным углом отточки. Обрабатывая некачественно заточенным инструментом дерево, вы получите неровный срез и волнистую поверхность. Заточной станок для плоских ножей имеет простую вертикальную конструкцию, Диски точат на станках с разделителем и вращающимся столом.

Универсальный заточной станок для ножей

Данный вид оборудования наилучшим способом подходит для предприятий, который выполняют за день большие объемы работ. Вручную возиться з металлом никто не станет, поскольку это тяжелый труд. Настольный станок ВЗ-319 оборудован жесткой станиной и точно подогнанными механическим приводом. Поэтому, справляется с заточкой инструмента любого типа – рубанки, фрезы, ножи и прочее.

Для бытового использования подойдет модель Тормек Т7. Комплектация у данного агрегата большая, в наличии есть множество насадок и дополнительных элементов для заточки кухонных ножей, ножниц и прочих инструментов.

Профили заточки

Профиль лезвия ножа увязан со свойствами материала и структурой клинка, а также со свойствами материалов, для обработки которых инструмент предназначен. Заточка на простой тупой клин (поз. 1 на рис.) дает стойкое, но грубое лезвие: сопротивление резанию велико, а достаточно вязкие материалы нож рвет. Острый клин (поз. 2) быстро тупится или выкрашивается, на вязких и/или волокнистых материалах сопротивление резанию может быть и больше, чем тупым клином из-за трения отрезаемого о клинок.

Профили заточки лезвия ножа

Идеальным во всех отношениях является оживальный (плавно сбегающий) профиль, поз. 3. Специалисты до сих пор спорят, какая его образующая лучше – эвольвента, гипербола или экспонента. Но бесспорно одно – сделать оживальное лезвие в производственных условиях сложно и дорого, а направить его самостоятельно невозможно. Поэтому ножи с оживальной заточкой используются только в спецоборудовании, напр. микротомах – биологических приборах для получения тончайших срезов тканей.

Для одноразовых клинков, напр. лезвий безопасных бритв, используется граненая заточка, поз. 4, т.е. оживальная образующая, как говорят математики, аппроксимируется отрезками прямых. Количество граней заточки указывается в сертификате или на сайте производителя. Для толстой грубой щетины лучше подойдет 3-4-гранная; для нежных волос не на лице – 8-гранная. Универсальной считается 6-гранная.

Угол α

Угол заточки дается всегда в половинном значении α, т.к. многие инструменты и, напр., штык-ножи, затачиваются на одну сторону. Для ножей различного назначения угол α выдерживается в след. пределах:

• 10-15 градусов – медицинские скальпели, опасные бритвы, ножи для художественной резьбы.
• 15-20 градусов – кондитерские (для тортов) и овощные ножи.
• 20-25 градусов – ножи хлебные и филейные.
• 25-30 градусов – охотничьи, походные, ножи выживания.
• 30-35 градусов – бытовые ножи общего назначения.
• 35-40 градусов – столярный инструмент, сапожные ножи, топоры.

Полуторная

Заточка ножей, кроме специальных, делается почти исключительно полуторного профиля, слева на рис. Полуторная заточка названа так потому, что пологая грань лезвия (спуск) формируется в процессе изготовления клинка и заточке не подлежит. Фактически, направка ножа с полуторной заточкой не сложнее заточки на простой клин. Полуторная заточка оптимальна для ножа, которым работают с самыми разными материалами, и сделать точилку для ножей с полуторной заточкой гораздо проще, чем на заточку граненую.

Заточка лезвия бытового или походного ножа

В центре и справа на рис. показаны стадии заточки лезвия и номера используемых на них абразивов. Номер абразива соответствует количеству его зерен на 1 кв. мм поверхности. Стадия доводки имеет некоторые особенности:

1. Охотничьи и походные ножи не доводятся. Так ими легче резать твердое (напр., кости) с протяжкой (с подпиливанием). Кроме того, если случайно порезаться, то слегка рваная рана быстрее перестает кровоточить, легче заживает и опасность проникновения инфекции в нее меньше.
2. Лезвия опасных бритв, ножей сапожных и для художественной резьбы после абразива доводятся до зеркальной гладкости на кожаном оселке с пастой ГОИ.
3. Направку и доводку лезвий кухонных ножей можно свести в одну операцию с абразивом №№ 800-1100.

Изготовление точила с двигателем от стиральной машины

Для изготовления подобного станка потребуется иметь под рукой такие элементы, как:

• двигатель от стиральной машины;

• лист металла;

• электродрель со сверлом по металлу, что имеет диаметр 7 миллиметров;

• болгарка;

• керн полуавтоматического типа;

• металлическая щетка;

• швеллер с шириной 270 мм;

• напильник;

• бокорезы;

• уголок из металла с шириной полки 63 мм;

• диск штампованного типа от легковой машины;

• аппарат для сварки с электродами;

• паяльный аппарат;

• алмазная чашка;

• труба из металла с диаметром 9 см;

• штангенциркуль;

• шток амортизатора;

• 2 болта М12 и 4 болта М6;

• шпилька типа М16;

• листогибочный станок;

• защитный инвентарь.

Теперь перейдем непосредственно к процессу сборки.

Сборка

Для начала требуется создать основание, куда будет монтироваться двигатель. От швеллера с шириной 27 см следует отмерить 20 см рулеткой и провести прямую линию. Теперь при помощи болгарки с диском отрезного типа производим отпиливание швеллера по разметке. А также для крепления необходимо сделать пару небольших кусков по 13 см из металлического уголка с шириной полок 6,3 см. Делаем это при помощи болгарки.

Теперь измеряем пространство между шпильками на моторе штангенциркулем и наносим их на куски из металлического уголка. На месте меток проводим кернение. Теперь просверливаем дырки сверлом на 7 мм, что ранее было смонтировано в патрон дрели. При сверлении не будет лишним добавить чуть машинного масла на кромку для резки, чтобы продлить долговечность инструмента. В результате у нас должны получиться 2 заготовки с дырками диаметром 7 мм для крепежных шпилек.

После этого требуется применить мотор на уголках, прикрутить гайки и смонтировать на основу. Производим несколько прихватываний на уголках при помощи сварки, а потом полностью привариваем крепления, предварительно демонтировав двигатель. После процесса сваривания требуется удалить шлак легким постукиванием молотком.

Производим монтаж мотора на крепление, а потом монтируем алмазную чашку для его вала, чтобы произвести примеривание. Из уголка, ставшего основой для крепления, создаем опору для стола, к которой привариваем кусок амортизаторного штока, что был отпилен по уголковой ширине.

Столик следует делать из куска швеллера. Для этого проделываем в нем пропилы для алмазной части, применяя для этого болгарку. Отрезаем еще пару кусков из амортизаторного штока, производим их приваривание к столику в нижней части по центру. Шпилька типа М16 будет выполнять роль зажима столика в требуемом положении, ведь иногда требуется производить шлифовку или заточку под разными углами.

К основанию этот столик с габаритами 20 на 14 см прикрепляется при помощи пары болтов. Чтобы его можно было перемещать, в основании следует проделать пару дырок, которые нужно расточить напильником. В уголке следует проделать такие же отверстия под болты типа М12.

Теперь остается покрасить станок, а также собрать все составные элементы в единую конструкцию, после чего можно начинать работу. Но такая версия станка не позволит работать с большими ножами, по причине чего при желании его можно будет доработать.

Проверка двигателя

Сначала потребуется разобраться с подключением энергоснабжения к двигателю. Обычно моторы от стиральных машин имеют пару обмоток, одна из которых будет пусковой, а вторая – рабочей. Тестером проверяем сопротивление на выводах. Сопротивление обмотки, что является рабочей, должно составлять где-то 10 Ом. Если двигатель долго не использовался, то не будет лишним проверить его составные элементы. Для этого следует разобрать его корпус и демонтировать одну из крышек, что закрывают его внутренности. Производим проверку компонентов устройства и, если требуется, то меняем те или иные элементы двигателя на новые.

Приведем несколько советов, которые позволят сделать заточку ножа быстрой и эффективной.

• Лезвие должно быть размещено на подручнике острием к человеку и зафиксировано планкой прижимного типа.

• После этого требуется произвести регулировку угла заточки, что требуется для конкретного ножа.

• Следует оценить, насколько лезвие ножа является тупым. В зависимости от степени тупости и повреждений требуется установить соответствующий брусок.

• Опускаем его на лезвие, и человек должен сделать 5-6 движений маятникового типа слева направо и обратно, после чего требуется оценить состояние лезвия. Если проделанных движений недостаточно, то процедуру следует повторить.

• Когда серьезные дефекты убраны, требуется заменить брусок на более новый – и повторить вышеупомянутые движения.

• После этого требуется осмотреть лезвие ножа, и можно снять его со станка, чтобы провести пробные резы.

О том, как сделать хорошее точило, вы можете узнать из видео ниже.

Как сделать приспособление для заточки ножей своими руками: видео процесса

Довольно простым видом заточки ножей своими руками считается деревянный брусок прямоугольной формы, верхней части которого придается форма, напоминающая собой двускатную крышу. Грани отличаются стандартным углом наклона 20-25°, оптимально подходящим для заточки кухонных ножей. Для получения более удобного устройства при изготовлении можно использовать шаблоны ножей, которые планируется часто затачивать.

Для заточки клинок прикладывается вплотную к гребню, после чего берется абразивный круг или точильный камень с наждаком и производятся горизонтальные движения по точильной линии лезвия. В этом случае получается обеспечить постоянный угол и равномерную заточку режущего основания.

Чтобы изготовить более сложный самодельный станок для заточки ножей своими руками, потребуется подготовить следующие материалы:

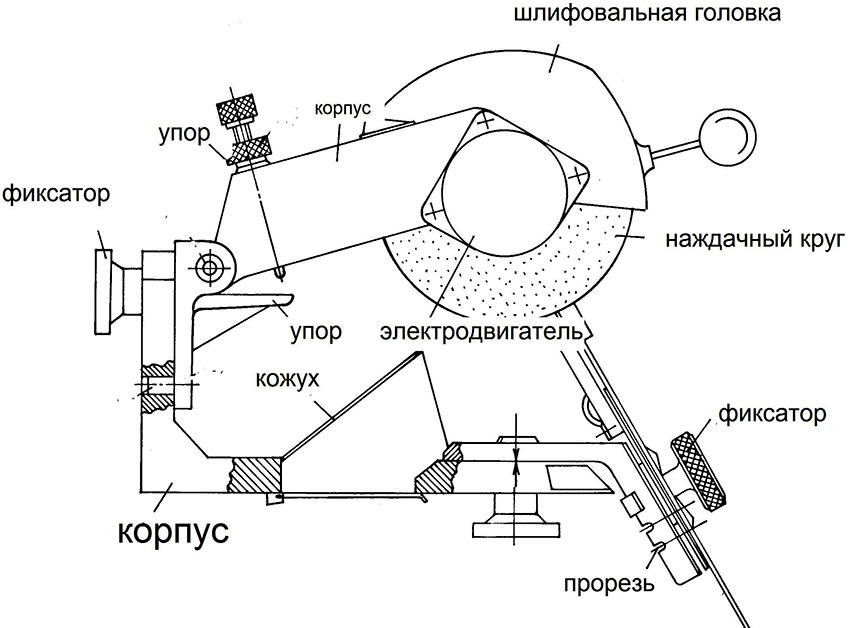

Чертеж точилки для ножей и других инструментов на основе двигателя

доску шириной 50 см, длина и толщина должны быть в пределах 15х2 см; резьбовую металлическую шпильку, которая будет служить в качестве направляющей для точильного бруска; болты, гайки и саморезы, необходимые для сбора точилки; гайки для прочной фиксации; материал для подложки под нож, можно использовать текстолит или оргстекло; неодимовый магнит, важно отметить, что обычный магнит для этой цели не годится ввиду малой прижимной силы. Первый этап работы заключается в подготовке основания

Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см

Первый этап работы заключается в подготовке основания. Для этого нужно взять кусок ДСП или любого другого материала, с которым удобно работать. Доску требуется почистить и хорошо обработать, чтобы в процессе работы не получить занозу. Для создания удобной точилки для ножей своими руками размер доски основания приблизительно должен составлять 40х12 см. Затем на нее крепится наклонная столешница, отличающаяся немного меньшими габаритами, например, 30х10 см.

Точилка, изготовленная своими руками, позволит постоянно содержать ножи в надлежащем виде

Для достижения правильного положения столешницы она скрепляется с основанием при помощи небольшого квадратного кусочка доски, рекомендованная высота которого – 7 см, этого будет достаточно для формирования удобного угла наклона столешницы. Для удобной фиксации клинка в верхней части основания в заранее вырезанную полость закрепляется мощный магнит. Также на столешнице при помощи самореза крепится пластина-держатель для ножа. Чтобы можно было изменять ее положение в зависимости от ширины лезвия, рекомендуют вырезать паз, позволяющий перемещать крепление вверх/вниз.

Помимо столешницы, на основании закрепляется шпилька, служащая креплением для каретки с точильным бруском. Направляющая изготавливается из небольшого бруска, с одной стороны которого просверливается отверстие для шпильки – 8 мм, а с другой стороны выполняется разрез и устанавливается зажим, позволяющий направляющей свободно вращаться на шпильке.

Держатель для бруска также выполняется из шпильки, на один конец которой закрепляется кембрик, причем общая длина детали не должна превышать 60 см. Фиксируется брусок на держателе при помощи небольших элементов, которые крепятся в нужном положении посредством гаек. В качестве точильного устройства используется либо каменный, либо деревянный брусок с закрепленной на нем наждачной бумагой нужной зернистости. Чтобы обеспечить полноценный цикл заточки на выполненном своими руками станке для заточки ножей, можно подготовить сразу несколько брусков разной зернистости.

Для работы держатель с точильным камнем вставляется кембриком в отверстие на направляющей, а нож устанавливается на магните и поджимается пластиной, после чего можно начинать заточку.

Приспособления для заточки ножей

Простейшая ручная точилка для ножей это угловая рама, в которой зажат оселок, поз. 1 на след. рис. Такого же типа «фирма» есть в продаже, и вот это уж маркетинг так маркетинг: за пластиковую дощечку с наклонными гнездами под оселки хотят до $50 и более. Оселки – нестандартных размеров; обычные в дырки не влазят. Выработался – нужно докупать оригинальные. Цена – сами понимаете. А все удобство – клинок при заточке держать строго вертикально все же проще, чем выдерживать угол его наклона.

Простейшее приспособление для заточки ножей

Пользование простейшей точилкой для ножей можно еще упростить до полного отсутствия необходимости в навыках, если дополнить ее скользящим башмаком с магнитным держателем для ножа, поз. 2. Порядок заточки в данном случае след:

1. Нож правой рукой держат за рукоятку, проворачивая по ходу движения согласно кривизне лезвия;
2. Пальцами левой руки, кроме большого, прижимают башмак к оселку;
3. Большим пальцем левой руки давят на обух клинка, прижимая РК к абразиву.

Функция выдерживания угла наклона с оператора при этом снимается, а остальные распределяются на 2 руки. Навык заточки своими руками в таком случае вырабатывается сразу, но необходим держатель, прочно удерживающий нож и в то же время позволяющий ему скользить по своей поверхности. Сделать такой можно из магнитов привода каретки головок записи-считывания от негодного HDD дисковода (винчестера). Магниты привода каретки «винта» ниобиевые, тонкие, плоские, ровные и очень сильные (показаны красными стрелками на поз. 3). Их наклеивают РАЗНОИМЕННЫМИ полюсами на стальную полоску, сила притяжения клинка тогда удвоится. А чтобы обеспечить скольжение, держатель обтягивают фторопластовой пленкой толщиной 0,05-0,07 мм. Пойдет и ПЭТ от бутылок, но он толще и притяжение будет слабее. Полиэтилен не годится, сразу протрется.

Приспособление для заточки ножей своими руками — пошаговая инструкция с фото примерами

Использование на кухне острых ножей значительно облегчает приготовление пищи, ускоряет сам процесс, освобождая время для проведения досуга или просто для отдыха. Ведь нужно приложить немало усилий что бы тупым ножом разделать мясо, нарезать хлеб или овощи.

Современная промышленность реагируя на спрос потребителя и отвечая на вопрос : как заточить нож, разработала и внедрила в производство всевозможные приспособления для заточки ножей, способных удовлетворить самого требовательного покупателя.

У каждой хозяйки на кухне имеется несколько ножей, предназначенных для нарезки мяса, дробления костей или других твердых продуктов. Каждый нож требует определенного угла заточки. Заточить ножи можно с использованием различных приспособлений, что значительно ускоряет процесс заточки, но ухудшает качество и сделать это вручную.

Потребуются специальные навыки и сноровка, что бы заточить нож вручную до качественной остроты. Для начала нужно правильно выбрать точильный камень: понадобится несколько брусков с разной зернистостью, мелкозернистый используется для завершения шлифовки. Поверхность камня должна быть абсолютно плоской, без сколов, длина не меньше длинны лезвия ножа.

В быту, чаще всего используется классическое приспособление — оселок. Удерживая нож под небольшим углом и совершая круговые движения добиваются неплохого качества заточки

Есть важное условие — перед выполнением работы нужно обязательно намочить оселок

Несколько приемов заточки ножей

• Клиновидная — применяется для ножей, используемых как рычаг, довольно-таки высокопрочная и острая заточка;
• клинок с выпуклым или прямым спуском считается более прочной и предназначается для рубки;
• клиновидная заточка одной стороны в виде стамески — довольно редкая форма, выполняется специализированными фирмами производящими ножи. Данная форма заточки популярна в Японии, особенностью является то, что такая форма для левши и правши требует разного угла заточки;
• клинок с изогнутым спуском идеально подходит для резки.

Не составит особого труда сделать приспособление для заточки ножей своими руками.

Существует множество самодельных приспособлений, среди которых нужно отдать предпочтение тому, что больше всего удовлетворит требования определенного потребителя. Сделать приспособления для заточки ножей качественным и незаменимым помощником на кухне может практически каждый хозяин.

Для это потребуется надежный и устойчивый упор для крепления и подвижной брусок. Самое простое приспособление имеет форму домика, использовать его в быту сможет даже ребенок. Самодельные приспособления предназначены для точного удержания угла наклона к лезвию, добиваясь таким образом высокого качества работы.

Самое простое устройство для заточки ножей, по сути, является приспособлением состоящим из двух перпендикулярно соединенных брусков, скрепленных между собой шпильками, между которыми под нужным углом устойчиво крепится точильный камень.

Разновидностью самодельного приспособления есть конструкция с движимой, регулируемой площадкой и устойчиво крепящимся в ней ножом. Такая конструкция для крепления требует идеально ровной поверхности.

Для такого приспособления подойдет мраморная столешница, можно, так же, на обычный стол положить стекло. Чертеж приспособления для заточки ножей несложно подготовить даже человеку без опыта, для это достаточно школьных знаний и на основании чертежа приступить к созданию требуемой конструкции.

Для того что бы ножи как можно дольше оставались острыми следует придерживаться определенных правил использования и ухода:

• Ни в коем случае нельзя перегревать нож во время заточки, для охлаждения ножа в процессе работы можно использовать для охлаждения воду;
• что бы не подвергать нож коррозии после заточки его нужно насухо нельзя хранить ножи вместе с другими столовыми принадлежностями, лучше всего использовать отдельную коробку или специальные держатели;
• следить за состоянием рукоятки ножа, она должна надежно удерживать лезвие что бы не способствовать получению травмы;
• в работе использовать деревянные и пластмассовые разделочные доски, избегая каменных и стеклянных.

Если придерживаться этих простых правил — ножи прослужат долго и доставят истинное удовольствие при работе с ними.

Станки с фиксирующимися лезвиями

Станки для затачивания ножей с фиксирующимися лезвиями привлекут к себе внимание тех людей, которые хотят наточить нож не только качественно, но и быстро. Конструкция, жёстко фиксирующая лезвие ножа относительно движущегося под установленным углом точильного камня, позволяет точно выставить угол наклона

Для создания подобного самодельного станка своими руками понадобятся:

Для создания подобного самодельного станка своими руками понадобятся:

1. Основание — прямоугольная деревянная пластина с размерами 440*92 мм и толщиной 18 мм.
2. Деревянная плашка 92*45*45 мм (для фиксирования вертикальной резьбовой шпильки).
3. Деревянный брусок 245*92 мм и толщиной 18 мм (пластина, к которой будет крепиться нож).
4. Железная пластина 200*65 мм и толщиной металла 4 мм.
5. Рояльная петля, длиной 92 мм.
6. Шпилька М8 длиной 325 мм.
7. Гайки и болты с резьбой М8.
8. Сверло 6,5 мм.
9. Метчик М8.
10. Саморезы 50 мм, 4 шт.

Плашку, предназначенную для фиксирования вертикальной резьбовой шпильки, необходимо просверлить насквозь сверлом 6,5 мм. Отверстие должно располагаться на расстоянии 15 мм от края плашки, примерно по центру.

Схема расположения отверстия в деревянной плашке

Далее в получившемся отверстии требуется нарезать резьбу под шпильку М8. Подготовленную таким образом деревянную плашку, необходимо прикрутить к основанию на расстоянии 265 мм от края при помощи обычных саморезов длиной 50 мм, вкрученных с обратной стороны основания.

После того, как брусок и основание будут надёжно скреплены, предстоит вставить шпильку М8 в отверстие в бруске. Шпилька должна проходить по всему сечению бруска и основания; таким образом риск изменения её положения сводится к минимуму. Шпильку у основания бруска нужно жёстко зафиксировать гайкой М8, слегка утопив её при закручивании в древесине бруска.

Вторая часть работы заключена в сборе зажимающего устройства для фиксации положения ножа. Для этого к бруску из дерева 245*92 мм тремя саморезами крепится рояльная петля с торца деревянной пластины, при помощи которой она будет крепиться к основанию приспособления.

Крепление фиксирующего бруска к основанию при помощи рояльной петли

После закрепления деревянной части удерживающего устройства, можно приступить к прикреплению железной пластины. В центе пластины 200*65 мм нужно просверлить продолговатый паз, длиной 90 мм и шириной около 1 см. Паз должен располагаться от края зажимной пластины на расстоянии 60 мм. Дополнительно требуется просверлить отверстие на расстоянии 20 мм от противоположного края и нарезать в нём резьбу под болт М8. Затем нужно прикрепить при помощи этого болта зажимную пластину на подготовленное ранее деревянное основание. При помощи ещё одного болта и подходящей шайбы необходимо зафиксировать зажимную пластину по центру вырезанного паза. Фиксация должна быть чёткой, но при этом аккуратной, чтобы не повредить поверхность клинка.

Прикрепление железной зажимной пластины

Самая сложная часть сборки этого приспособления заключается в подготовке регулирующего устройства, которое будет задавать угол заточки ножа. Для этого понадобится:

• металлический квадратный профиль 40×40 мм;
• мебельная скоба, шириной 40 мм;
• пара заклёпок;
• брусок фанеры 42×25 и толщиной 18 мм;
• болт и гайка М5;
• пара гаек-барашков М8;
• оселок;
• стальной пруток диаметром 0,8 см и длиной 40 см.

На бруске фанеры необходимо просверлить пару отверстий: сквозное отверстие диаметром 8 мм по сечению 42×18 мм (расстояние от края по стороне 42 мм выставить на уровне 15 мм) и сквозное отверстие диаметром 5 мм по стороне с сечением 42×25 мм (расстояние от края 10 мм). Квадратную трубу следует разрезать пополам так, чтобы получилась «П»-образная скоба с шириной 40*15 мм и ушками по 20 мм. В ушках нужно просверлить 8-ми миллиметровые отверстия, в которые в дальнейшем будет вставлена шпилька М8. Соединить получившуюся скобу с мебельной петлёй при помощи заклёпок. К получившейся конструкции, при помощи второй части мебельной скобы, притянуть брусок фанеры болтом М5.

Расположение на спице направляющего механизма

Оселок соединить с направляющим штоком, в качестве которого выступает стальной стержень с сечением 8 мм. При соединении оселка и направляющего штока следует строго следить за тем, чтобы их осевые линии совпадали. При желании, для удобства пользования точилкой, к оселку с обратной стороны можно приспособить ручку-держатель. Осталось закрепить оселок в направляющем механизме, зафиксировать барашком и самодельное приспособление для заточки ножей готово.

Точилка в сборе

Как сделать станок своими руками?

Схема заточки ножа на станке.

Чтобы наточить фуговальный нож, необходимо использовать специальные точильные станки

Это особенно важно, когда фуговальное, строгальное и прочее деревообрабатывающее оборудование используется часто. Точильный станок имеет компактные размеры, его можно установить даже в гараже или небольшом сарае на дачном участке

Перед началом сборки необходимо приготовить соответствующие инструменты, которые будут использоваться во время сборки точильного станка:

• стол, на котором будет проводиться работа;
• планшайба;
• пылесос;
• двигатель;
• кожух для станка.

Начинать сборку станка надо с поиска подходящей планшайбы. Она является одной из важнейших деталей для точильного станка. Все фуговальные ножи довольно узкие, поэтому точить их можно только при помощи планшайбы подходящего типа. Тогда работа по заточке будет качественной, безопасной, быстрой. Планшайба занимает основную часть стоимости всего оборудования. Сделать точильный станок самостоятельно выгоднее, дорогих деталей для него не потребуется. Изготовление вполне будет оправдано, если придется часто проводить деревообработку.

Планшайбы надо покупать новые, рекомендуется брать элементы американского либо немецкого производства. У них самое высокое качество, а стоимость колеблется на уровне 25 000 руб. Далее необходимо подобрать двигатель для будущего точильного станка, лучше всего брать мотор на 1-1,5 кВт, можно использовать даже подержанный элемент. Для станка отлично подходят моторы от старых стиральных машин, но предварительно надо убедиться в работоспособности двигателя.

Необходимо обязательно предусмотреть наличие кнопки для включения/выключения станка. Располагаться она должна в зоне доступности руки. Планшайба сверху накрывается кожухом, который изготавливается в виде квадрата. Один угол кожуха надо срезать, так как с этой стороны будет производиться заточка фуговальных ножей своими руками. В нижней части столешницы делается отверстие, оно будет предназначено для трубы пылесоса, при помощи которого будут удаляться все загрязнения, возникающие во время заточки. Кроме заточки фуговальных ножей, подобный станок можно использовать для других работ, например, для обработки лезвий топора, пил и прочих инструментов, используемых на дачном участке.

Заточка фуговальных ножей может производиться различными методами. Для этого подходят специальные точильные камни. Однако компактный точильный станок можно собрать и самому. Он будет использоваться для заточки разнообразных инструментов, включая пилы и топоры.
