Рекомендации экспертов: Как правильно снять звездочку с бензопилы?
Бензопила требует регулярной диагностики и периодической замены изношенных деталей. При регулярном использовании не только гарнитура пилы становится непригодной, но и ведущая звездочка. В этом инструменте он выступает как диск сцепления, из-за чего он значительную нагрузку как при запуске, так и во время работы. Звездочка на бензопиле имеет простую конструкцию, поэтому ремонт и обслуживание легко сделать своими руками. В этой статье мы рассмотрим, как определить степень износа этой детали и осуществить плановую замену.
- Прибор ведущей звезды на бензопиле
- типы звезд
- Когда требуется замена?
- Как поменять звезду на бензопиле?
- как открутить?
- как собрать?
- Особенности замены звезд на бензопилах различных марок
- Как уменьшить износ приводной звездочки?
Как снять ведущую звездочку с бензопилы
в зависимости от особенностей конструкции шестерни различается и последовательность операций, необходимых для того, чтобы снять ее.
Как снять цельную звездочку с бензопилы
Чтобы снять цельную шестерню с запрессованным венцом, следует:
- Снять кожух и воздушный фильтр.
- Снять шину и полотно.
- Зафиксировать поршень двигателя.
- Разъединить сцепление.
- Снять сцепление и барабан.
- Извлечь венец, поддев его рожковым ключом или применив приспособление из комплекта поставки.
Собирают бензопилу в обратном порядке.
Как снять цельную звездочку с бензопилы
Как снять сборную звездочку с бензопилы
Снятие разборной шестерни происходит в той же последовательности, за исключением последней операции. В ее ходе извлекается не вся шестерня, а только ее венец.
Для этого отпускают тормоз и оттягивают полотно в направлении рабочего движения. Если люфта нет, значит, цепь перетянута и ее следует ослабить. Если же удается оттянуть так, что виден просвет между звеньями и шиной — натяжение недостаточное и его
Надежнее всего при замене шестерни покупать ремкомплект, предназначенный для вашей модели инструмента. Если такой комплект недоступен, то придется подбирать подходящую замену по таблицам соответствий в магазине или по шагу зубов и ширине
Важно также найти деталь с теми же посадочными параметрами — диаметром отверстия
Сборные звездочки
Конструктивные особенности ведущих звездочек
Шаг зубов приводной шестерни — один из основных параметров узла
Он должен совпадать с шагом звеньев цепи и, что не менее важно, с шагом зубов ведомой звездочки, расположенной в конце шины бензопилы
Ведущие шестерни по особенности конструкции разделяются на:
- Цельные. В состав детали входит ступица, в которую запрессован венец. Снять деталь для замены можно только целиком. В промышленных условиях завода — изготовителя можно обеспечить проектные значения натяга. Для этого используется специальное оборудование. В домашней мастерской такую операцию не провести. Сложности также возникают при попытке купить венец отдельно — производитель не считает его самостоятельной деталью и не поставляет в магазины и сервисные центры.
- Сборные. Венец выполнен в виде отдельной детали, его можно снять с помощью специального съемника или особых ухищрений с универсальным инструментом.
Цельная звездочка
Специалисты выделяют следующие признаки износа зубов приводной шестерни:
- у основания зубца заметны полукруглые впадины;
- толщина зубца меняется с высотой;
- сколотые зоны на вершине;
- внутри отверстия ступицы появились царапины;
- цепь протерла канавку на звездочке;
- при запуске бензопилу подклинивает.
Звездочка бензопилы с такими признаками недолжная эксплуатироваться, ее нужно снять и заменить.
Согласно рекомендациям производителя, до начала работы следует осмотреть инструмент. При этом обязательно проверяется состояние пильной шины, надежно ли она закреплена. Если ослаб винт, регулирующий положение ролика цепи и ее натяжение, или же ослабли гайки, крепящие шину к корпусу — она отклоняется от плоскости цепи. При этом ролики полотна опираются не на середину, а на края зубцов, повышая нагрузку на них и на бензопилу в целом. Повышенный износ приводит к преждевременному выходу из строя.

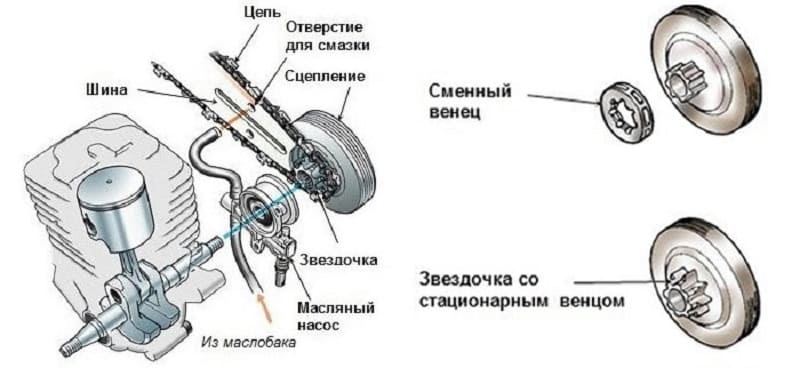

Звездочки со сменным и стационарным венцом
После подтяжки креплений и регулировок делают пробный пуск. Если свободный ход остается- то звездочку придется снять и заменить.
Конструкция и принцип работы механизма сцепления бензопилы
Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.
Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.
Механизм сцепления состоит из следующих конструктивных элементов:
- Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
- Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
- Пружина — обеспечивает прижатие накладок к коленчатому валу
Теперь о принципе действия муфты бензопилы.
Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.
Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.
Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.
Это интересно!Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине. Это интересно: Как сделать снегоуборщик своими руками из бензопилы (видео)
Замена звездочки на бензопиле своими руками
В процессе регулярной эксплуатации бензопилы звездочка, представленная на фото, испытывает большие нагрузки, в связи с этим она часто выходит из строя. Звездочка, или иначе барабан сцепления – это важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.
Рассматривая сохранность ведущей звездочки и цепи бензопилы, есть два способа эксплуатации:
- использование только одной цепи;
- использование двух и более цепей попеременно.
В первом случае цепь можно эксплуатировать до тех пор, пока она не сотрется полностью. Однако здесь есть ряд неудобств. Используя одну лишь цепь, проблематично следить за ее состоянием во время интенсивных работ. Попадание по гвоздям или иным металлическим деталям вызывает необходимость править цепь, но поскольку она одна, то работа тормозится.
Во втором случае, чередование цепей позволяет происходить равномерному износу и звездочки, и цепей.
Кроме износа самой звездочки, не стоит забывать также о ее подшипнике, который работает в режиме холостого хода
Поэтому очень часто на него не обращают внимание и забывают смазывать
Обычно при замене ведущей звездочки сразу же стараются заменить и подшипник, и цепь. Это делают по причине изменения длины шага цепи в результате интенсивной работы.
Порядок действий, чтобы поменять звездочку на бензопиле своими руками
В интернете имеется немало видео, наглядно демонстрирующего, как заменить барабан сцепления (звездочку) таких известных марок, как Штиль, Хускварна, Дружба, Урал и прочих. Найти их несложно.
Каждый вид бензопил имеет свои конструктивные особенности, но принцип работы у них одинаков, поэтому общая идея сводится к таким действиям:
Снимается крышка цепного тормоза. При этом тормоз следует потянуть на себя, чтобы тормозная лента не соприкасалась с чашкой сцепления. Далее ослабляется пара гаек, удерживающих крышку. Ослабляется цепное натяжение, позволяющее полностью снять крышку.
Снимается шина с цепью, попутно удаляются любые загрязнения.
Теперь потребуется фиксация поршня в цилиндре. Выполняется это с помощью специального стопора и фиксатора, но можно применить обычную веревку. Вращая сцепление, необходимо выявить момент, когда поршень достигнет выпускного отверстия. Веревка опускается в свечное отверстие и фиксирует поршень. Для удобства на веревке увязывается несколько узлов. После замены веревку надо будет снять, поэтому не следует ее выпускать.
После этого можно приступать к отвинчиванию гайки сцепления
Важно не забывать, что здесь левая резьба, то есть крутить нужно по направлению часовой стрелки. Неприемлемо использование зубила с молотком
Это повредит гайку.
Теперь можно снять сцепление и барабан ведущей звездочки.
Замена барабана сцепления.
Сборка всех деталей воедино в обратном порядке.
Производя замену звездочки, следует учитывать некоторые особенности различных пил. Например, в бензопиле Штиль, возможно, обнаружится шайба между звездочкой и мотором. Нужно запомнить ее положение, снять и повторить положение при сборке.
Также некоторые маслоприводы бензопил оснащены усом-пружиной для передачи вращательной энергии от звездочки к насосу. Если при сборке пилы ус не попадет в свой паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.
Чтобы избежать большинства поломок, в том числе и ведущей звездочки, необходимо следить за техническим состоянием пилы, регулярно производить осмотр, смазку и т.п. Также нужно следить, чтобы на пути цепи не встречались гвозди, бетон, камень и прочие преграды, ведущие к скорому износу деталей.
Что касается замены ведущей звездочки, то здесь следует использовать информацию о конструктивных особенностях пилы (Хускварна, Штиль, Урал, Дружба и прочих), которые можно узнать из инструкции, прилагаемой к пиле.
Как поменять звезду на бензопиле?
Если цепь начинает вибрировать даже слабых оборотах, бензопила эксплуатируется долгое время без замены деталей – требуется
проводить диагностику и при необходимости менять составляющие пильной гарнитуры. Для плановой замены потребуется новый барабан сцепления либо венчик в зависимости от конкретной модели, базовый набор инструментов:
- свечной ключ;
- тросик длиной до 15 см или стопор поршня;
- заводской ключ для снятия муфты;
- разводной или гаечный ключ.
Рисунок 3 – Необходимые инструменты для замены звезды
Рекомендуется иметь круглый надфиль, плоскогубцы, тиски и нож для устранения недочетов в конструкции с цепной гарнитуры (если требуется только коррекция зубьев).
Как открутить?
Снять и заменить данную деталь несложно самостоятельно. Технология работы:
- Закрепить поршень в цилиндре пилы. Для начала снять защитную крышку на корпусе, воздушный фильтр и открутить свечу зажигания. В образованное отверстие установить специальный стопор поршня – вместо него можно использовать плотным нейлоновым шнуром или проводом длиной до 15 см. Если поршень мешает, можно слегка прокрутить звездочку или подвигнуть цепь по часовой стрелке.
- Открутить болты на крышке, которая крепит шину, снять защитный кожух. Ослабить натяжение цепи или снять пильную гарнитуру. Одновременно с этим можно провести чистку от пыли, грязи и опилок.
- В зависимости от модели звездочка выступает элементом барабана сцепления или встраиваться отдельно. При втором варианте снять эту деталь, заменить на новую. Цельная конструкция сложна в ремонте – требуется разбирать узел. Для этого выкрутить муфту по часовой стрелке, снять барабан. Проверить детали конструкции на уровень износа и деформацию.
Рисунок 4 – Замена звезды на новую
Если звездочка является элементом барабана муфты, то менять придется всю деталь
При замене стоит обращать внимание на соответствие модели – она должна быть аналогичной заводской
Как собрать?
Сборку сцепного механизма следует проводить в обратной последовательности. Сначала установить звездочку на игольчатый подшипник, после чего надеть барабан, шайбу, прокладку и саму муфту. Закрутить против часовой стрелки, легким движением зафиксировать поршень.
Если в бензопиле есть пружина масляного привода, она может быть встроена в ведущую звездочку. В большинстве моделей правильное расположение этого элемента отмечено специальным цветом или надсечкой. Чтобы попасть в нужное положение, звездочку повернуть до характерного щелчка.
Последний этап сборки – установка пильной шины. Во время этого процесса требуется ослабить ручной тормоз, а затем проверить, чтобы зубья цепи попали в соответствующие пазы. После установки монтировать цепь бензопилы до рабочего состояния. В конце убрать стопор, вкрутить свечу зажигания и поставить на место фильтр. Финальный шаг ремонта – закрепление защитной крышки корпуса.
Важно! При снятии звездочки бензопилы, муфты или барабана сцепления рекомендуется брать деталь с собой в магазин. Это позволит подобрать подходящий аналог
Как снять звездочку с бензопилы: самостоятельная замена
Сегодня почти каждый житель загородного дома или дачник имеет собственную бензопилу. Не обойтись без этого во время регулярных лесозаготовок, садоводства и муниципальных работ. Спрос на бензопилы не падает, но даже растет из-за того, что для работы этих устройств не нужно много знаний и навыков. Единственное, что нужно регулярно делать. это проводить технические осмотры.
Как и любой инструмент, бензопилы требуют тщательного личного ухода. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормозов, системы зажигания и другие вещи. К счастью, практически любую неисправность можно решить дома самостоятельно.
Замена звездочки на бензопиле своими руками
В процессе регулярной работы бензопилы звездочка, показанная на фото, находится под сильной нагрузкой, и поэтому она часто выходит из строя. Звездочка или иначе барабан сцепления. важная и неотъемлемая часть бензопилы, которая передает энергию вращения от привода к цепи.
Учитывая безопасность приводного звездочки и цепи бензопилы, есть два способа работы:
- используя только одну цепь
- используя поочередно две или более цепей.
READ Как Смазать Звездочку На Шине Бензопилы
В первом случае цепь можно управлять до полного истирания. Однако здесь есть ряд недостатков. Используя только одну цепь, проблематично контролировать его состояние во время интенсивной работы. Удар гвоздями или другими металлическими деталями заставляет подстраивать цепь, но поскольку он один, работа замедляется.
Во втором случае дежурство цепей позволяет равномерно изнашиваться как звездочки, так и цепей.
Кроме износа самой звездочки, не забывайте о ее подшипник, который работает в режиме холостого хода. Поэтому очень часто они не обращают на это внимания и забывают смазывать.
Обычно при замене ведущей звездочки они немедленно пытаются заменить как подшипник, так и цепь. Это делается благодаря изменению длины шага цепи в результате интенсивной работы.
Порядок действий, чтобы поменять звездочку на бензопиле своими руками
В Интернете очень много, наглядно демонстрирует, как заменить барабан сцепления (звездочку) таких известных брендов, как Stihl, Husqvarna, Druzhba, Ural и другие. Их легко найти.
Каждый тип бензопил имеет свои особенности конструкции, но принцип их работы одинаков, поэтому общая идея сводится к таким действиям:
Крышка тормоза цепи снята. В этом случае тормоз следует тянуть к вам, чтобы тормозная полоса не контактировала с чашкой сцепления. Далее, пару орехов, которые держат крышку, откручивают. Снимает натяжение цепи, позволяет полностью снять крышку.
Шину удаляют цепью, попутно удаляют любую грязь.
Теперь нужно зафиксировать поршень в цилиндре. Это делается с помощью специальной пробки и фиксатора, но можно использовать обычную веревку. Вращая муфту, необходимо выявить момент, когда поршень достигнет розетки. Канат опускают в отверстие для свечи зажигания и фиксируют поршень. Для удобства на веревке завязывают несколько узлов. Веревку нужно будет снять после замены, поэтому не отпускайте.
После этого можно приступать к откручивания гайки сцепления
Важно не забывать, что есть левая нить, то есть ее нужно закрутить по часовой стрелке. Использование зубила молотком недопустимо
Это повредит гайку.
Теперь вы можете снять сцепление и барабан приводного колеса.
Замена барабана сцепления.
Сбор всех деталей вместе в обратном порядке.
Во время замены звездочки следует учитывать некоторые особенности различных пыльцу. Например, бензопила Stihl может иметь шайбу между звездочкой и двигателем. Нужно запомнить его положение, снять и повторить положения при составлении.
Также некоторые масляные приводы бензопилы оснащены усиковыми пружиной для передачи вращающейся энергии от звездочки к насосу. Если при составлении пилы усы не попадут в ее паз, то масло перестанет попадать на цепь пилы, что может привести к печальным последствиям.
Чтобы избежать большинства поломок, включая ведущую звездочку, необходимо следить за техническим состоянием пилы, регулярно осматривать, смазывать и тому подобное. Также нужно убедиться, что гвозди, бетон, камень и другие препятствия, приводящие к раннему износу деталей не встречаются на пути цепи.
Что касается замены приводного звездочки, то следует использовать информацию о конструктивных особенностях пилы (Husqvarna, Stihl, Ural, Druzhba и другие), которую можно найти в прилагаемой к пиле.
Когда необходима замена?
Пильная гарнитура и ведущая звездочка подвержены естественному износу во время работы. Это не является поломкой, а плановой процедурой по обслуживанию инструмента. Причины, требующие замены звездочки:
- интенсивная и продолжительная эксплуатация пилы;
- механические удары гарнитуры;
- использование неподходящей цепи.
Рисунок 2 – Ведущая звезда на бензопиле
Нормальный износ зубьев ведущей звездочки – до 0,5 мм. При регулярной работе этот показатель может доходить и до 1 мм, однако со временем это приведет к нагрузке на двигатель, повреждению других деталей пилы. Определить необходимость замены или ремонта можно последующим признакам:
- есть механические повреждения на направляющей звёздочке;
- ширина зубьев непропорциональна их высоте;
- есть асимметричные углы;
- на ступице имеются сколы, борозды или крупные заусеницы.
Если своевременно не проводить диагностику и профилактику движущихся частей бензопилы, увеличивается вибрация и усиливается воздействие на подшипники коленчатого вала. В результате это приводит к дорогостоящему ремонту, серьезной поломке инструмента.
Важно! Производители рекомендуют осматривать сцепной барабан при контакте цепи с металлическим предметом во время пиления
Как снять звездочку с бензопилы: самостоятельная замена
Сегодня практически каждый житель загородного дома или дачника имеет собственную бензопилу. Без обычной рубки, садоводства и коммунальных работ не обойтись. Спрос на бензопилы не падает, а даже растет, потому что эти устройства не требуют больших знаний и навыков. Единственное, что вам нужно делать регулярно, это проводить технические осмотры.
Как и любой другой инструмент, бензопилы требуют тщательного ухода за собой. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормоза, систему зажигания и прочее. К счастью, практически любую проблему можно решить дома самостоятельно.
Решение проблем
Как ни крути, поломки все же случаются
Но важно не просто отремонтировать устройство, но и определить первопричину
Наиболее распространенные проблемы:
- Утечка масла из-за нарушения целостности масляного шланга или его уплотнения в точках крепления.
- Масло не попадает в контур из-за забивания питающих каналов пылью и стружкой.
- Двигатель не запускается и не запускается и сразу останавливается из-за нерегулируемого / неисправного карбюратора, забитого сопла, воздушного фильтра, глушителя.
- Цепи клиновые из-за дефектов звездочки.
- Двигатель имеет коричневый цвет из-за неисправности карбюратора и высокой подачи топлива.
Заменить звездочку на бензопиле
В процессе нормальной работы бензопилы звезда, показанная на фотографии, испытывает большую нагрузку, и поэтому она часто выходит из строя
Звездочка или иным образом барабан сцепления является важной и неотъемлемой частью цепной пилы, которая передает энергию вращения от привода к цепи
Учитывая безопасность приводных звездочек и бензопил, есть два способа работы:
- Использовать только одну цепь
- Используйте две или более цепей по очереди.
В первом случае цепь может контролироваться до полного истирания. Однако есть ряд неудобств. Используя только одну цепь, сложно следить за ее состоянием при интенсивной работе. Удар по гвоздям или другим металлическим деталям заставляет вас редактировать цепочку, но поскольку она одна, работа замедляется.
Во втором случае чередование цепей позволяет равномерно носить звездочку и цепи.
Помимо износа самой звездочки, не стоит забывать и о ее подшипнике, который работает на холостых оборотах. Поэтому очень часто они не обращают на это внимания и забывают смазывать.
Обычно при замене ведущей звездочки они сразу же пытаются заменить и подшипник, и цепь. Это делается путем изменения шага схемы в результате интенсивной работы.
Когда необходима замена?
Пильная гарнитура и ведущая звездочка подвержены естественному износу во время работы. Это не является поломкой, а плановой процедурой по обслуживанию инструмента. Причины, требующие замены звездочки:
- интенсивная и продолжительная эксплуатация пилы;
- механические удары гарнитуры;
- использование неподходящей цепи.
Рисунок 2 – Ведущая звезда на бензопиле
Нормальный износ зубьев ведущей звездочки – до 0,5 мм. При регулярной работе этот показатель может доходить и до 1 мм, однако со временем это приведет к нагрузке на двигатель, повреждению других деталей пилы. Определить необходимость замены или ремонта можно последующим признакам:
- есть механические повреждения на направляющей звёздочке;
- ширина зубьев непропорциональна их высоте;
- есть асимметричные углы;
- на ступице имеются сколы, борозды или крупные заусеницы.
Конструкция ведущей звездочки бензопилы
В конструкции бензопилы имеется не только ведущая, но и ведомая звездочка. Ведущая звездочка бензопилы находится в конструкции инструмента, а ведомая расположена на конце шины. Предназначение ведомого устройства заключается в выравнивании натяжения и направления перемещения цепного устройства.
Ведомая звезда на шине инструмента
Ведущие устройства бывают цельными и сборными. Цельные изделия состоят из ступицы с напрессованным зубчатым венцом. При замене демонтируется весь механизм в сборе, так как зубчатая конструкция является неразъемной. С завода цельными шестернями оснащаются бензопилы многих известных марок.
Как выглядит цельная шестерня на бензопиле
Разборные изделия являются более совершенными, так как процесс их замены упрощается посредством простейшей конструкции механизма. Меняется только один венец, стоимость которого в 2 раза меньше, чем сборной механизм. Определить соответствующий износ зубьев шестерни можно по следующим признакам:
- Наличие больших радиусов в местах перехода зубьев
- Неравномерная ширина зуба
- Обнаружение сколов и стружки металла на верхней части зубьев
- Задиры и риски на внутренней поверхности отверстий в ступице
- При запуске инструмента обнаруживается подклинивание цепи
При износе ведущего устройства нужно обязательно произвести его замену. Сделать это можно самостоятельно, для чего первоначально разбирается инструмент, и определяется вариант установленного устройства. Если даже на инструменте установлена неразборная шестерня, то вместо нее можно установить сборной механизм, что является более рациональным.
Разборной тип шестерни для бензопилы
Различают две разновидности установки ведущих звезд на бензопилах. Первый способ предусматривает расположение шестерни с наружной стороны. Такие конструкции являются наиболее распространенными на бензопилах марки Stihl. Конструкция такого устройства отображена на фото ниже.
Изделие неразборного типа на инструменте
Второй вариант присущ для инструментов китайского происхождения. Зубья шестерни располагаются не с внешней, а с внутренней стороны, то есть, устройство расположено наоборот.
Конструкция звезды на китайской бензопиле
В зависимости от конструкции инструмента, будет отличаться процесс демонтажа рассматриваемых изделий.
Это интересно! Чтобы продлить срок службы ведущей шестерни бензопилы, нужно обязательно пройти обкатку инструмента, и при работе не перегружать его, что зависит от предназначения (бытовая, полупрофессиональная или профессиональная). Бытовым инструментом можно спилить дерево, однако пила для этого не предназначена, и частое ее применение с перегрузками приведет к износу составных деталей.
