Как снять с шуруповерта патрон дома

Какую функцию выполняет патрон в дрели

Патрон дрели — это один из основных узлов механизма электродрели. Он служит для передачи вращательного движения от электромотора к рабочему инструменту. В его задачу также входит фиксация сверла таким образом, чтобы при работе соблюдалась максимальная точность сверления отверстий, надёжное крепление и быстрая замена инструмента.

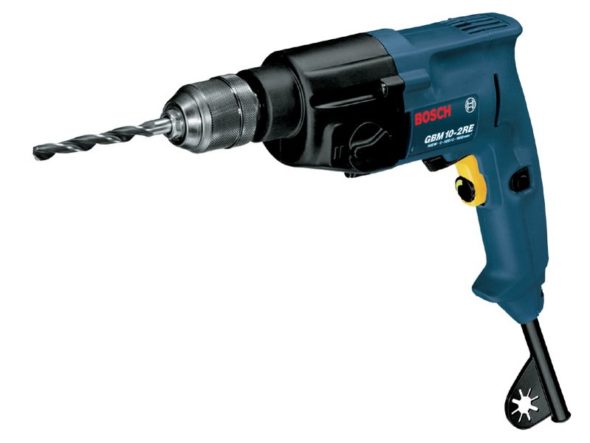

В любых дрелях инструмент закрепляется в зажимном патроне

Крепление патрона на шпинделе электродрели

Собственно, существует два способа крепления:

• конусное сопряжение;
• резьбовое соединение.

Узнать тип крепления можно по маркировке:

• надписи В10, В12, В18 и т. п. характеризуют параметры конуса Морзе, особой формы сопрягаемых поверхностей (всего предусмотрено 9 типоразмеров от В7 до В45); перед этим обозначением маркируют диапазон диаметров хвостовиков свёрл, например, 1−6 В10;
• обозначения типа 1−15 М13×1,3; характеризующего параметры метрической резьбы (диаметр хвостовиков свёрл, диаметр резьбы и её шаг);
• аббревиатуры UNF (полная маркировка аналогична по структуре маркировке метрической резьбы, например, 2−13 мм ½ — UNF, где ½ обозначает диаметр резьбы в дюймах, а число 20 характеризует количество ниток резьбы на длине один дюйм), что обозначает крепление с помощью дюймовой резьбы; этот вид соединения характерен для импортных инструментов.

Диагностика и устранение неисправностей электрической части шуруповерта

Если у вас аккумуляторный аппарат, то первым делом нужно проверить батареи в аккумуляторном блоке, разобрав его. Существуют разборные и неразборные блоки. Во втором случае потребуется аккуратно вставить отвертку в место склейки стенок блока и, не спеша, разъединить их.

Далее, необходимо измерить напряжение на всех “банках”. Номинал напряжения указан на корпусе каждой батарейки. Напряжение должно быть чуть ниже указанного, но одинаковым на исправных аккумуляторах. Неисправные батареи будут значительно отличаться от остальных по выдаваемому напряжению — их и потребуется заменить. Новые батарейки можно приобрести в интернете.

Если вы обладатель сетевого шуруповерта, то алгоритм проверки несколько иной. Вначале, потребуется раскрутить корпус аппарата и снять его одну половинку. Возьмите тестер и “прозвоните” шнур питания на предмет обрыва. В случае исправного шнура, нужно проверить кнопку пуска. Проверьте при нажатой кнопке, есть ли цепь на выходных ее контактах. Если кнопка неисправна, ее потребуется заменить или отремонтировать. Как это сделать, будет рассмотрено далее. При исправной кнопке проблема может крыться в электрощетках или двигателе.

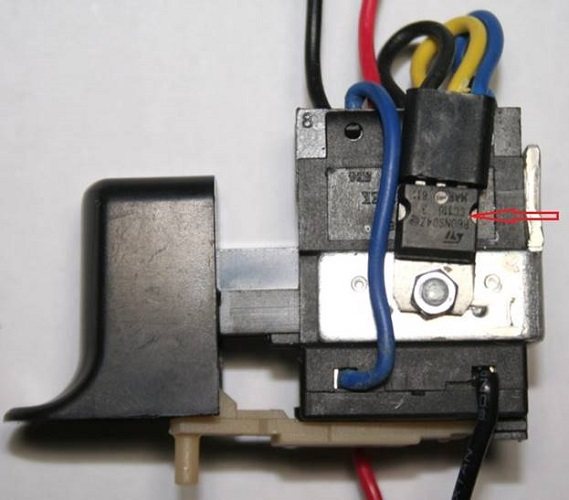

Ремонт кнопки

Ниже представлена электрическая схема аккумуляторного шуруповерта.

Из схемы видно, что на кнопку подходят 2 провода от аккумулятора, и из нее выходят 2 провода на двигатель. Также к кнопке подсоединяются 3 провода от транзистора, отвечающего за регулировку оборотов. Чтобы понять устройство кнопки шуруповерта, ее необходимо разобрать. Все провода, идущие к данной детали, можно и не отпаивать. Они не будут мешать разборке.

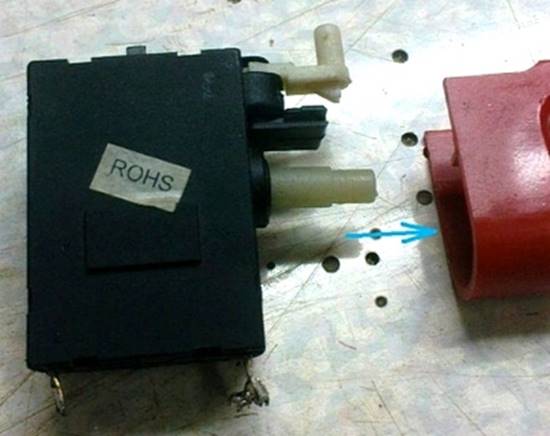

Снимите нажимной механизм (красного цвета) со своего посадочного места. Делайте это аккуратными вращательными движениями, одновременно вытягивая деталь в противоположную кнопке сторону, следя за тем, чтобы не сломался шуток.

Далее, снимите крышку кнопки. В местах, указанных на рисунке стрелками, с помощью ножа и отвертки необходимо поддеть и вытолкнуть защелки, после чего снять крышку.

Сняв крышку, вы увидите отсек реверса. Но механизм кнопки будет все еще недоступен. Воспользовавшись паяльником, разъедините 2 элемента (на следующем рисунке указано стрелкой).

Аккуратно вытащите элемент под номером 1, после чего снимите крышку, которая закрывает отсек с механизмом включения аппарата.

Придерживая возвратную пружину, достаньте механизм из корпуса.

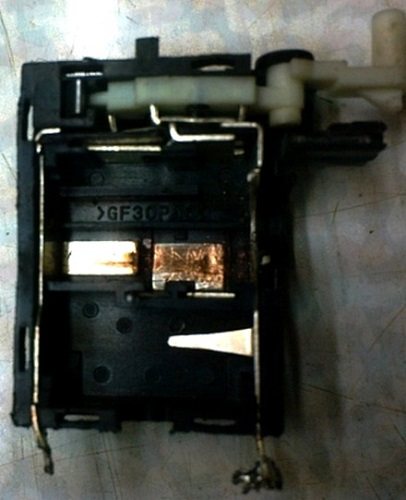

В неисправной кнопке вы увидите стертые контактные площадки.

Контактные площадки быстро изнашиваются из-за плохого качества металла. Мелкая металлическая пыль от сработанных контактов накапливается между ними и замыкает площадки. В результате этого возникает самопроизвольный запуск аппарата.

С помощью ваты, смоченной в спирте, удалите металлическую пыль. Если это не удается, можно соскоблить ее ножом. После этих действий самопроизвольный запуск устройства прекратится.

Замена щеток

Для проверки состояния щеток необходимо разобрать двигатель, отогнув “усики”, расположенные на торце корпуса.

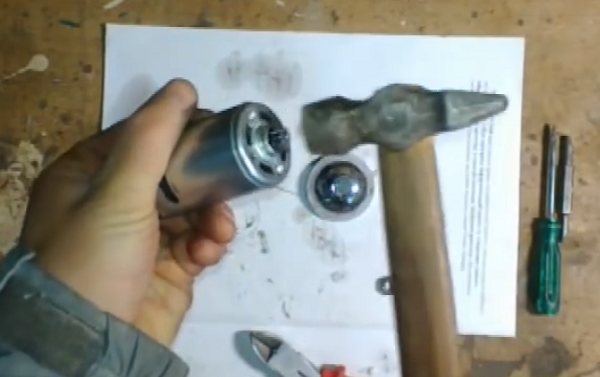

Далее, легкими ударами молотка по валу двигателя, выбейте ротор из корпуса.

При этом сначала извлечется крышка, в которой располагаются электрощетки.

На следующем фото видно, что коллектор имеет черный цвет. Это значит, что он загрязнет пылью от щеток. В результате загрязнения коллектора, а также канавок между его пластинами, падает мощность двигателя и искрят щетки. Необходимо протереть коллектор ватой, смоченной в спирте, и прочистить канавки иглой.

На следующем фото показано, как выглядит чистый коллектор.

Если щетки изношены, их потребуется поменять. На некоторые модели шуруповертов сложно найти в продаже оригинальные щетки. Но можно найти щетки, подходящие по размеру, после чего на точильном станке подровнять их и подсоединить (припаять) к щеткодержателям.

Чтобы лучше понять, как происходит замена щеток, можно воспользоваться следующим видео.

Ремонт тормоза двигателя

Тормоз двигателя — это устройство, останавливающее вращение якоря в момент отпускания кнопки запуска. В шуруповертах данная функция реализована путем замыкания плюса и минуса двигателя при отпускании кнопки. В результате возникает большая самоиндукция, и происходит блокировка шпинделя (с большим искрением из-под щеток). Если затормаживание двигателя не работает, то потребуется замена регулирующего транзистора или пусковой кнопки.

Как выбрать новый

Выбирать требуется в соответствии с моделью изделия и типа комплектующих. Если шуруповерт фирменный, то стоит обратиться в сервисный центр. Специалисты предоставят необходимые детали. Вот несколько рекомендаций по выбору нового патрона:

если биты меняются часто, то лучше выбрать быстрозажимной тип, чтобы увеличить производительность;
ключевой вид детали необходим, если диаметр используемых сверл большой;
при выборе конуса важно помнить: чем крупнее деталь, тем большее ее номер в соответствии с ГОСТ 9953-82;
если выбирается деталь иностранного производства, то размеры на ней указываются в дюймах.

Если возникают дополнительный вопросы, то стоит задать вопрос менеджеру продаж. Он подскажет, какую деталь необходимо приобрести в конкретно взятом случае.

Снять патрон с шуруповерта необходимо в различных случаях. Обычно это связано с наличием проблем во время работы (выпадение бит, люфт и др.). Замена детали происходит каждые 1,5 — 2 года при активном использовании инструмента. Если он применяется редко, то деталь может проработать несколько лет.

У владельцев шуруповёртов иногда возникает необходимость снять патрон с электроинструмента. Это может быт вызвано различными обстоятельствами:

1. Ремонт, смазка и чистка этого узла.
2. Желание заменить данный патрон другой моделью (иной конструкции, размера).

Данная операция не требует каких-то особых инструментов, умений и навыков. Но, выполняя её, необходимо помнить некоторые особенности, усложняющие действия по разборке. Большинство трёхкулачковых самоцентрирующихся патронов, устанавливаемых на шуруповёрты, быстрозажимные. То есть, имеют несколько отличий от обычных (ключевых типов):

1. Узел имеет пластмассовую поверхность, способную разрушаться даже при минимальных механических воздействий на неё металлическими инструментами.
2. Очень близкое расположение патрона к корпусу дрели, с маленьким зазором, который не позволит зафиксировать шпиндель трубным ключом или тисками.

Ещё один фактор, который может усложнить разборку самым лёгким способом, это относительная маломощность шуруповёрта (если сравнивать с дрелями).

Особенности снятия бит при их заклинивании на шуруповертах разных производителей

В главном все модели шуруповертов достаточно похожи, потому методы извлечения биты при заклинивании подобны.

• Bosch. В шуруповертах Bosch достать биту можно при использовании 2-ух ключей после подготовительной смазки патрона.
• Makita. Инструменты данной конторы отличаются надежностью и долгим сроком эксплуатации. Заклинивание биты происходит, обычно, в итоге попадания мусора в патрон. В данном случае справиться с проблемой получится, если залить смазочные материалы во внутрь патрона. При отсутствии результата применяют остальные способы.
• Interskol. Продукция, выпускаемая под данным брендом, хорошо и долго работает, редко ломается. Извлечь заклинившую биту легко при помощи описанных методов.
• Другие производители. В продаже встречается множество инструментов разных торговых марок — Metabo, Вихрь, DeWALT, Диолд, Калибр, Hammer. Способов снимать биту при возникновении проблемы столько же, сколько и у других моделей. Допускается пробовать все методы, чтобы справиться с проблемой.

Разборка кулачкового патрона дрели с быстрозажимной гайкой

Чтобы починить инструмент, предварительно его нужно разобрать

Чтобы почистить кулачки, смазать подвижные части и резьбы патрона, его нужно разобрать. Разборка необходима для ремонта и замены деталей, вышедших из строя. Вот краткий перечень и последовательность операций разборки кулачкового патрона:

1. Снятый патрон конусной частью вверх, обложенный деревянными прокладками, за муфту зажимается в тисках.
2. Газовым ключом аккуратно отвинчивается гайка с насечками.
3. Вытаскивается подшипник. Достаётся шайба.
4. Патрон вынимается из тисков.
5. Регулировочная муфта скручивается с основания руками. Если она не поддаётся (заклинила), то патрон переворачивается и снова за муфту сдавливается в тисках. На резьбовую часть муфты и основания наливается немного машинного масла. Затем газовым ключом умело выкручивается основание из муфты.
6. Если внизу имеется стопорное кольцо или гайка, они снимаются.
7. Кулачки вытаскиваются из направляющих колец и извлекаются из конуса основания.
8. Все детали сверлильного патрона внимательно осматриваются. В случае выявления изношенных, деформированных или поломанных деталей производится их выбраковка и замена.
9. Сборка кулачкового патрона ведётся в обратном порядке. Одновременно производится смазка всех движущихся частей специальной консистентной смазкой. Лучше всего использовать ту смазку, которую рекомендует производитель.

Порядок действий по разборке патронов других моделей может быть другим. Это зависит от вида патрона, его конструкции и производителя дрели. Чтобы самостоятельно произвести разборку сверлильного патрона, нужно выполнить три условия:

• иметь в наличии необходимый набор инструментов;
• обладать слесарным навыком;
• быть человеком с устойчивой, уравновешенной психикой.

Учимся снимать резьбовые патроны с дрелей и шуруповертов важные нюансы

Сначала надо отметить, что по типу фиксации рассматриваемых элементов на валу электроинструментов, они классифицируются на резьбовые и конусные. Резьбовые более популярны, однако надежными считаются конусные устройства. Конусные крепления используются на дрелях и сверлильных станках.

Если на дрели стоит патрон резьбового типа, то снять его не составит труда, если знать одну главную особенность. Перед тем, как снимать патрон с дрели, следует знать о том, что завинчивается он нестандартным способом. Чтобы снять такой элемент с дрели или шуруповерта, понадобится действовать по следующей инструкции:

Максимально разжать губки, чтобы открылся доступ к внутренней части элемента

Внутри расположен фиксирующий винт. Этот винт имеет нестандартную резьбу — левую

Для его вывинчивания нужно прикладывать усилие не в правую, а левую сторону
Винты имеют разную конструкцию шляпки, поэтому чтобы узнать, какой отверткой нужно его выкручивать, следует подсветить и посмотреть внутрь устройства

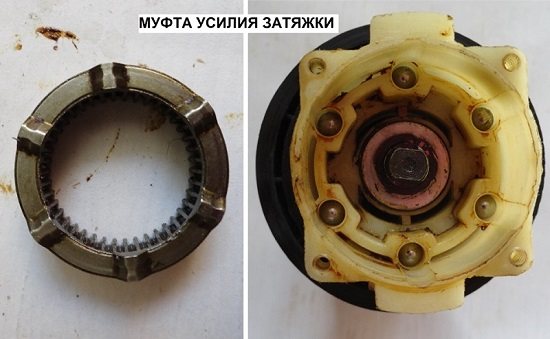

Если вывинчивается устройство с шуруповерта, то здесь очень важно перевести трещотку или регулятор усилие на максимальный режим. Если этого не сделать, то скрутить с вала патрон не удастся

Однако это касается шуруповертов

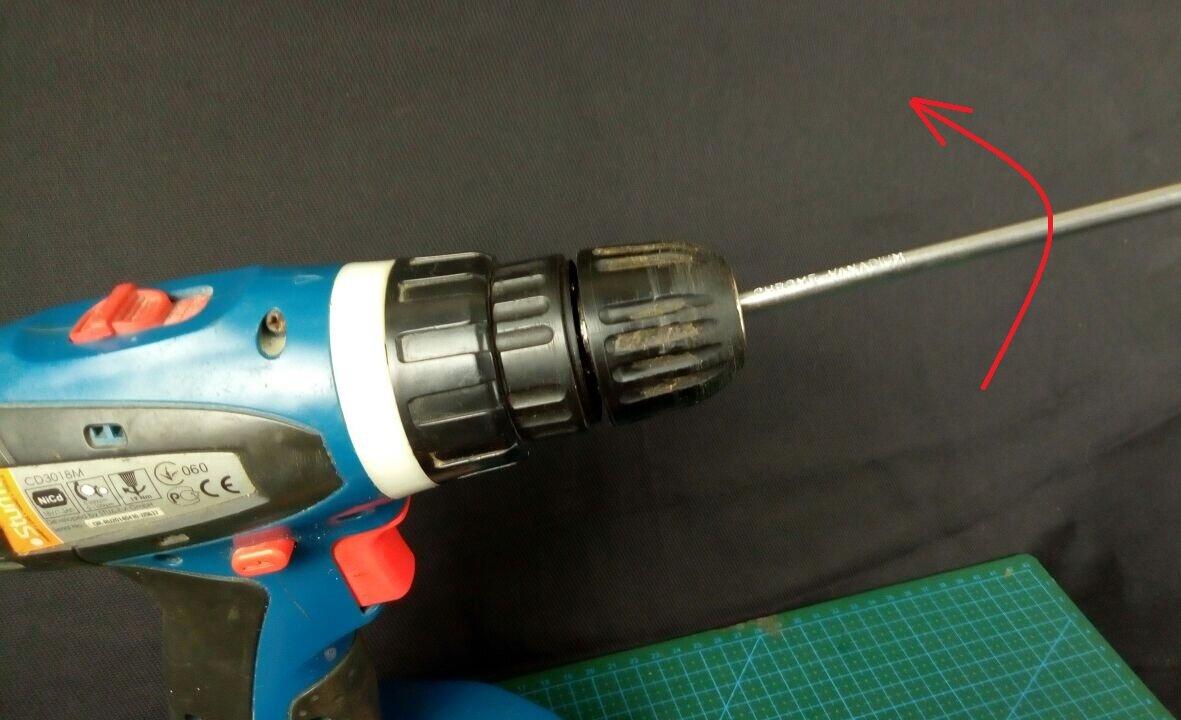

После вывинчивания винта, остается скрутить патрон с дрели. Он вывинчивается в левую сторону (т.е. нормально)

Если внутри патрона дрели нет фиксирующего винта, то для демонтажа детали, необходимо просто скрутить деталь с вала. Для этого понадобится рожковый ключ на «14», а также трубный ключ, и приложить немного физических усилий. Рожковым ключом фиксируется вал между корпусом инструмента и патроном, а трубным инструментом вращается сам скручиваемый элемент в правую сторону.

При проведении работ рекомендуется воспользоваться смазкой WD-40. Такими способами снимаются устройства на многих дрелях и шуруповертах. Однако есть исполнительные органы, которые имеют конусную конструкцию соединений. Как снимаются устройства конусного типа, рассмотрим далее.

Виды патронов

Очень часто домашние мастера сталкиваются с такой трудностью, как заклинивание элементов, и мало кто знает, как поменять патрон на шуруповёрте правильным образом. Для начала стоит разобраться с основными видами.

Разновидности:

1. Быстрозажимные.
2. Кулачковые.

Иногда на агрегаты ставят самозажимные устройства, но эти разновидности более популярны.

Патрон быстрозажимной для аккумуляторных шуруповёртов подразделяется ещё на несколько классификаций.

Он может быть:

1. Двухмуфтовым. Эта разновидность затягивать приходится двумя руками, потому что одну из муфт обязательно нужно поддерживать, а вторую поворачивать при помощи специального ключа.
2. Одномуфтным. В этом случае надо будет выполнить все те же действия, что и в первом варианте, но всё можно проделать при помощи только одной руки. Этого смогли достигнуть благодаря тому, что в конструкции имеется специальная блокировка, которая автоматически заклинивает вал, когда происходит снятие оснастки. Бита насаживается на такую конструкцию несколько проще и удобнее.

Быстрозажимная модель отличается тем, что при эксплуатации не нужно использовать никаких дополнительных инструментов. К примеру, нет необходимости применять ключ.

Патроны изготавливаются из двух материалов:

• пластик;
• металл.

Благодаря конструкции из пластика производители значительно уменьшили вес агрегата. Но нельзя сказать, что такой материал является надёжным. Он не сможет выдержать больших ударных нагрузок и не обладает высокой устойчивостью, в отличие от металлического шуруповёрта.

Быстрозажимной механизм из пластика и металла применяют для выполнения как профессиональных, так и бытовых задач.

Способы закрепления

Существует ряд проверенных способов, с помощью которых патрон можно надежно зафиксировать на устройстве. Среди них выделяют следующие:

1. При помощи резьбы.
2. Благодаря конусу Морзе.
3. С использованием специального винта, который служит в качестве дополнения к вышеуказанным способам.

Наиболее проверенным и простым методом считается использование конуса, который стал применяться ещё в XIX веке. Вал затачивается таким образом, чтобы он соответствовал параметрам конуса, который располагается внутри. При соединении двух элементов, обеспечивается надёжное и крепкое соединение.

Если рассматривать резьбовой вид соединения, то принцип его работы состоит в том, что валу и патроне вытачивают определённую резьбу. Чтобы соединить две детали необходимо только накрутить их друг на друга.

Большое распространение получил и фиксирующий винт, который всегда устанавливается с целью дополнительной фиксации. Головка его изготавливается в виде креста, как на отвёртке, а резьба нарезается в левую сторону. Чтобы увидеть винт, необходимо разобрать кулачки патрона. Другим способом это осуществить не удастся.

Первые цифры обозначают, что диаметр хвостовика равен от 1 до 6 мм. В10 — это обозначение размера конуса, который можно найти абсолютно в любом справочнике, который предназначается для машиностроителей.

Если используется резьбовое соединение, то в этом случае также устанавливается определённая маркировка. К примеру, 1,0−11 М12×125. М12×125 будет обозначать размер метрической резьбы, а цифры могут указывать, какой размер имеет хвостовая часть насадок. В том случае, если прибор приобретается не отечественного производства, то все цифры будут переводиться в дюймы.

Ремонт патрона шуруповерта своими руками

Это подвижный элемент инструмента, который состоит из многих трущихся деталей. В процессе работы он подвергается износу, возникающему в результате действия на него сил трения, ударных сил и других факторов. Биение патрона, его чрезмерный люфт могут испугать неопытного мастера. В некоторых случаях не всегда удается выделить время или финансы для обращения в ремонтную мастерскую. Поэтому мы рассмотрим, как можно обойтись своими силами при ремонте различных неисправностей инструмента.

Sources:

https:///stroitelsTVo-i-remont/instrumenty/kak-snyat-i-razobrat-patron-shurupoverta-51481 https:///patron-shurupoverta-ne-zazhimaet-bitu/

Виды патронов — вспомним конструкцию детали на ручной дрели

Выбирая патрон на дрель, покупателя интересует вопрос о том, какого диаметра сверло можно зажать в губках этого устройства. Именно поэтому параметру (размеру дула) многие покупают патроны, в которых зажимаются хвостовики рабочих насадок. Кроме максимального диаметра сверл, надо также знать о том, что устройства отличаются по конструкции и типу посадочного места. Для начала выясним, что патроны под дрели классифицируют по внешнему виду на два главных типа:

• Ключевые — это их народное название, а по-научному они называются зубчато-венцовые, что связано с механизмом их функционирования. Это популярный вариант зажимных механизмов для дрелей, отличающийся высокими показателями надежности
• Быстрозажимные или БЗП — отличаются от ключевых тем, что не нуждаются в применении специального ключа, которым сжимаются губки устройства

Зубчато-венцовые патроны от быстрозажимных отличаются высокой надежностью. Самые первые прототипы использовались на ручных дрелях, которые имеют схожесть с ключевыми и быстрозажимными. Принцип работы простейшего патрона от старой ручной дрели следующий:

1. Для закрепления насадки в устройстве, необходимо придерживать рукоятку и выкручивать зажимную муфту или гильзу
2. Установить внутрь насадку хвостовой частью
3. Закрутить зажимную муфту до упора рукой, а затем дополнительно воспользоваться зубилом или пробоем с молотком для более надежной фиксации насадки

Фиксация при помощи зубила нужна для того, чтобы не выпала насадка в процессе работы. Такие патроны имели много недостатков, поэтому вскоре появились усовершенствованные их модели — ключевые. В отличие от первых видов патронов, ключевые не требуют применения зубила и молотка для зажима хвостовика насадки, так как их заменяет специальный ключ с зубьями. Кроме того, резьба зажимной муфты быстро покрывалась коррозией, поэтому возникали трудности с ее выкручиванием. Сегодня старые виды оснастки встречаются только на ручных старых дрелях, и практически не применяются на электроинструментах.

Это интересно!Почему устаревшие модели патронов имеют много общего с современными ключевыми и быстрозажимными устройствами? Все они имеют одинаковый принцип работы, основанный на перемещении кулачков. Эти кулачки еще называют губками или цангами, откуда и появились названия цанговые и кулачковые патроны.

Устройство дрели и разновидности патронов для нее

Итак, дрель состоит из:

• электродвигателя, создающего движение вращения;
• механизма, передающего это вращение к зажимному устройству;
• и собственно зажимного устройства для сверла. Вот это устройство под названием «патрон» нас и интересует.

Прежде чем выяснять, как снять патрон с дрели, выясним, какими они бывают – от этого зависит алгоритм действий.

Наиболее привычен зубчато-венцовый. Для его закрепления используется специальный зубчатый ключ, вставляемый в отверстие на патроне. Зубцы ключа входят в зацепление с зубцами венца патрона и при вращении ключа усиливают или ослабляют зажим губок (кулачков) патрона.

Иначе такой патрон называется зажимной сверлильный, и считается одним из наиболее старых среди сейчас используемых механизмов зажима сверла.

Далее идут быстрозажимные патроны – с одной, двумя муфтами, фиксирующим кольцом. В них используются цанги – элементы конусной формы, состоящие из трех и более деталей. Двигаясь вдоль оси цанги, муфта сжимает «лепестки», тем самым закрепляя в них сверло.

Муфты (обоймы) бывают металлическими и пластиковыми, обычными или усиленными, с автоматической блокировкой и без.

Фактически патрон дрели – это отдельный блок, связанный с основным механизмом дрели валом. Соединение выполняется с помощью резьбы или инструментального конуса (так называемого «конуса Морзе»).

Указание на тот или иной вид крепления можно найти в инструкции и/или на корпусе дрели. Например, обозначение 1,5-15М13х1,2 – первые две цифры означают допустимый диаметр хвостовика сверла (или другого вставляемого в патрон инструмента), М13 – диаметр резьбы (метрической), соединяющей патрон с валом, ну а 1,2 – шаг этой резьбы. Если обозначение выглядит как 1,5-15 UNF 1/2” – речь идет о дюймовой резьбе. В отечественных дрелях применяется метрическая резьба, в импортных (не всех, конечно) – дюймовая.

Если для соединения вала с патроном используется конус, в маркировке присутствует буква В (например, В10 – инструментальный конус, диаметр хвостовика 10 мм).

Учитывая то, что разные компании по-разному маркируют свои изделия, стоит учитывать эту разницу. Так, для дрели-шуруповерта Макита маркировка будет выглядеть так: BDF456. Присутствует В, то есть патрон закреплен на конусе, D – это тип инструмента, дрель, и F – дополнительные возможности, в данном случае шуруповерт.

Рассмотрим модели наиболее значимо представленных на рынке производителей – Bosh, Makita, Интерскол – какие патроны они используют и как эти патроны снимать.

Выбор нового инструмента

Если старый патрон не удалось усмотрительным образом разобрать и отремонтировать, тогда необходимо произвести замену. Придётся выбирать новый. Необходимо отметить, что в конструкции шуруповёртов естественно устанавливать разные виды патронов. Они бывают главные или бесключевые, также быстрозажимные. Ключевое изделие отличается тем, что зажим тут делают более отменно. Быстрозажимные патроны не уступят в таком параметре, но их приходится нередко поменять, потому что механизм зажима за маленький срок негоден к использованию.

Если в свое время снятия патрона приходится часто поменять оснастку, идеальнее всего подбирать быстрозажимной вариант, потому что если поменять им старую деталь, то можно сберечь время на этой процедуре. С внедрением оснастки с большим поперечником намного лучше получать главный патрон.

Есть патроны, которые закрепляются внутри устройства используя конуса. Они также делаются с ключом либо являются быстрозажимными. Выбор всегда остаётся только за покупателем.

Шуруповёрт Makita

Практически всегда компания Makita делает такие шуруповёрты, которые оснащаются резьбовым креплением. Он точно так же имеет вспомогательную фиксацию в форме винта, имеющего левую резьбу. Чтобы разобрать такое устройство, необходимо придерживаться определённых действий.

Сначала будет необходимо по часовой стрелке открутить фиксирующий винт. Вследствии этого нужно нажать на кнопку стопора шпинделя. Корпус необходимо обернуть очень плотной тканью, а после сдавить в тисках. Ткань требуется для способности не повредить элементы конструкции. В кулачках следует стиснуть шестигранник, ударить молотком по свободной плоскости ключа, а после открутить патрон и убрать его с вала.

} миф способ должен обязательно помочь. Существует, что шуруповёрты Makita делаются по одной технологии, если инструкция по разборке универсальна.

Как заменить патрон шуруповерта

Поменять его неподготовленному пользователю будет нелегко, так как без помощи специального инструмента голыми руками у вас нереально это сделать. Способов, которыми его есть вариант снять, два, мы и рассмотрим их в нашей статье дальше

С целью его поменять, направьте внимание на те деяния, которые мы описали по тексту статьи выше. Демонтаж делается следующими инструментами:

Шестигранный ключ – обычно это 10 мм Г-образный металлический стержень. Следует зафиксировать его небольшую часть в патроне, длинную необходимо упереть во что-либо, например, в стол. Проворачиваем патрон, после окончания снимаем его поворотами ключа.

READ Установка Колец На Поршень мотоблока

Мы рассмотрели способ демонтажа с помощью ключа. Способ снять элемент вручную описан выше.

Неисправности, которые возникают у шуруповерта

Большинство современных шуруповертов оснащены стандартной однотипой схемой устройства. По этой причине все они имеют одни и те же неисправности. Среди основных дефектов, которые свидетельствуют о поломке инструмента можно отметить проблемы с:

• неисправностью аккумуляторов;
• износом щеток;
• поломкой кнопок;
• биением патрона;
• безрезультатностью попыток вкл/выкл;
• возникновением перебоев.

Каждую такую поломку можно легко устранить собственными силами, при наличии опыта в использовании измерительных и паяльных приборов. Помните, что в определенных ситуациях не исключается полная замена узлов, поскольку далеко не каждая деталь продается по отдельности.
