Устройство и основные виды патронов
Патроном или головкой называют металлический цилиндр, который крепится к валу шуруповерта. Его задача – надежно фиксировать рабочие биты под крепежи. Патрон закрепляется на вале с помощью резьбы или специального конуса. По типу крепления зажимные элементы делятся на:
- быстрозажимные;
- самозажимные;
- зубчато-венцовые, они же кулачковые.
Разница между первыми двумя типами лишь в способе зажатия биты. В быстрозажимном патроне хвостовик закручивается и зажимается вручную. В современных дрелях и шуруповертах применяют зажимы для фиксирования хвостовиков диаметром 0,8-25 мм.
Быстрозажимной
Устройство типа БЗП состоит из таких деталей:
- гайка с зубцами;
- зажимающий подшипник;
- шайба;
- втулка;
- губки;
- рукав.
Головки БЗП делятся на одномуфтовые и двухмуфтовые. Первый вид используется в шуруповертах с блокиратором. Благодаря нему зажимное устройство можно прокручивать одной рукой, так как вторая часть корпуса фиксируется неподвижно. С двухмуфтовыми цилиндрами задействуются обе руки.
В самозажимной гильзе бита со сверлом автоматически зажимается во время прокручивания. Риск проворачивания сверла при работе с таким шуруповертом практически нулевой. При ослаблении и зажиме кулачков устройство издает щелкающий звук.
Самозажимной
Кулачковый патрон закрутить вручную не получится – нужен Г-образный ключ. Он вставляется в паз перпендикулярно. Тип ЗВП, тоесть зубчато-венцовый патрон, считается менее удобным в установке, но дает более надежный зажим биты. Это – разновидность зажимных цилиндров кулачкового типа. Такая головка состоит из трех основных элементов – цилиндрического корпуса, вращающегося внешнего кольца и внутреннего кулачкового механизма. Выполненный из прочной стали механизм представляет собой 3 кулачка, которые при вращении кольца смыкаются воедино.
Кулачковый
Виды бит для шуруповёрта: как выбирарь
Чтобы правильно подбирать насадки, нужно изучить их разновидности. Сначала определите тип формы хвостовика и диаметр. Он бывает от 1/4 до 1 дюйма.
- основные;
- специальные;
- комбинированные.
Виды основных бит:
- шлицевые. Отличаются шириной и толщиной шлица;
Шлицевые биты разной ширины и толщины
Виды специальных бит:
- tri wing или трёхгранные;
Double pinимеют выемку
Бита для гипсокартона имеет упорный ограничитель
Бита с пружинным фиксатором
У комбинированных бит два вида формы хвостовика или один, но разного размера. Например, шлицевой хвостовик и звёздочка.
Пример комбинированной насадки
Шлицевой хвостовик и звёздочка
Определите длину биты, которая вам необходима для работы. Она колеблется от 10 до 200 мм.
В зависимости от формы хвостовика насадки имеют определённую маркировку:
Sl (Slot) – шлицевые;
Ph (Philips) – крестообразные универсальные;
Pz (Poz >Важной характеристикой является марка стали, из которой изготовлена бита. Насадка может иметь зщитное покрытие
От этого зависит прочность оснастки. Основные виды стали и покрытия, которым стоит отдать предпочтение:
- Cr-v — хром-ванадиевая сталь. Самая распространённая, с повышенной твёрдостью;
- Cr-Mb — хром-молибденовая сталь. Реже встречается. Очень прочный материал;
- Ni — никелевое покрытие. Повышает стойкость к коррозии;
- WC — карбид-вольфрамовое покрытие. Увеличивает прочность;
- Tin — нитрит-титановое жёлтое покрытие. Увеличивает прочность.
Tin — покрытие для увеличения прочности
Насадки различаются в зависимости от назначения:
- закручивание и откручивание;
- сверление;
- заклёпывание;
- полировка;
- фрезерование.
Учитывая все рассмотренные параметры, можно без труда выбрать необходимые биты.
Что такое патрон
Патрон напоминает металлический цилиндр. Деталь крепится к валу шуруповерта.
Назначение элемента – фиксация рабочих бит крепежных изделий.
Устройство патрона
Внутренняя резьба на патроне или специальный конус предназначены для крепления на вал. Конструктивно наиболее изнашиваемые компоненты делятся на три основных типа:
- быстрозажимные (БЗП);
- самозажимные;
- зубчато-венцовые (ключевые).
Самый распространенный вариант – БЗП.

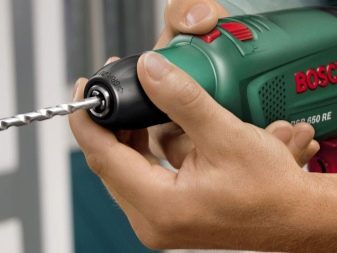

Хвостовик в этом случае зажимается путем ручного вращения гильзы инструмента.
Зажимные элементы, которые устанавливают на современные шуруповерты и дрели, позволяют надежно фиксировать хвостовики диаметром в рамках 0,8-25 мм.
Возможно, единственный минус нового изделия такого типа – более высокая стоимость относительно ключевых гильз.
Чтобы зафиксировать элемент в зажимном изделии типа БЗП, хватает нескольких секунд.
При этом помощь вспомогательных компонентов не требуется.
Полотно регулировочной гильзы рифленое, поэтому вращение цилиндра не представляет труда.
Регулировку давления на хвостовик изделия выполняют с помощью блокировочного элемента.
Со временем детали зажимного механизма изнашиваются.
Поэтому устройство патрона категории БЗП подразумевает постепенное ослабление зажима.
В результате износа гильза не в состоянии надежно фиксировать круглые хвостовики большого диаметра.
В разобранном виде само- и быстрозажимные модели представляют собой:
- рукав;
- основание;
- подвижные губки;
- шайбу;
- подшипник;
- зубчатую гайку.
Конструкция и особенности зубчато-венцового патрона
В отличие от популярных современных гильз, этот классический вариант требует использования специального ключа. Зато в этом случае возможно более надежное крепление в любых ситуациях.
ЗВП относится к зажимным гильзам кулачкового или цангового типа.
Они дают возможность зажимать как изделия с круглыми хвостовиками, так и цилиндрические элементы. Основные компоненты кулачковых ЗВП:
- цилиндрический корпус;
- регулировочная гильза или кольцо, которые вращаются снаружи;
- кулачковый механизм, который монтируется внутри.
Цанговый механизм изготавливают из прочной стали.
Состоит он из трех кулачков-близнецов.
При вращении гильзы или кольца последние образуют единое целое.
За счет этого и происходит надежная фиксация изделий.
2 Установка и замена патрона
Установка патрона для шуруповерта, даже если он самодельный, а не быстрозажимной – не такая уж сложная процедура, и снять патрон с шуруповерта или вставить его обратно в домашних условиях вполне можно без каких-либо проблем.
Вариант ее проведения напрямую зависит от того, какой тип крепления имеет выбранная вами деталь. Он может быть:
- резьбовым;
- через фиксирующий винт;
- через конус Морзе.
В том случае, если у вашей детали крепление резьбовое, достаточно будет накрутить ее на вал. При таком типе крепления как конус Морзе, достаточно насадить деталь на вал, он надежно защёлкнется на нем.
Процесс снятия патрона с дрели
Для того чтобы данная процедура прошла легко, нужно заранее отключить блок питания шуруповерта, зафиксировать деталь на валу и проверить ее работоспособность, установив сверло, подходящее под маркировку выбранного вами инструмента. Зарядка должна быть 100%.
При правильной фиксации оборудования будет обеспечен его легкий холостой ход без посторонних шумов.
Более того, о ней по каким-то причинам практически ни один производитель ничего на своем устройстве не пишет, потому владельцу шуруповерта часто приходится лишь догадываться, как это сделать правильно. И не всегда для этого оборудование необходимо разобрать.
Решить вопрос в большинстве случаев можно таким способом:
- Отключить блок питания прибора.
- Проверить, снята ли насадка.
- Зажать в патроне конец короткий ключа на 10 мм.
- Вновь включить блок питания, запустить устройство, дать ему ударить по твёрдой поверхности патроном один раз, отключить прибор.
- Свободно раскрутить патрон с помощью ключа.
Так выглядит разобранный патрон для шуруповерта
Если такой прием вам не помог поменять деталь, можно использовать ход, разработанный для данного случая мастерами. Тут следует:
- Отключить блок питания.
- Разжать внутренние кулачки детали.
- По часовой стрелке вывернуть внутренний винт с левой резьбой.
- Зажать непосредственно в патроне шестигранник.
- Вывернуть патрон при помощи данного ключа почасовой стрелке.
Если данная мера не дала результата, чтобы поменять деталь, рекомендуется отключить блок питания оборудования и стукнуть по самому шестигранному ключу молотком.
Обратите внимание: если данные методы не дают нужного эффекта, рекомендовано отнести изделие мастеру. Вполне возможно, что вам попался не оригинальный компонент, а, к примеру, самодельный
Схема устройства шуруповерта с быстрозажимным патроном
В таком случае дальнейшая с ним работа может закончиться банальной поломкой устройства. Не пытайтесь разобрать его сами, особенно, если включено зарядное.
Для того же чтобы снятие патрона проходило максимально легко, очень важно не нагружать сверло и по возможности после каждых 15-ти минут работы оставлять инструмент в состоянии покоя. Такие меры предупредят деформацию детали и обеспечат ее максимально простой демонтаж
2.2 Как подобрать новые комплектующие для техники?
Выбор новой детали шуруповерта необходимо делать с учетом особенностей работы с прибором и мощности, которую дает зарядное, именно в вашем случае. Общие рекомендации в данном случае следующие:
Если биты приходится менять достаточно часто и быстро, ориентироваться все же лучше на быстрозажимной патрон. Его можно вытащить из конструкции в разы легкое обычного, что позволит существенно ускорить работы.
Ключевой патрон же стоит выбирать в том случае, если диаметр сверла, которым вы пользуетесь, достаточно велик.
При выборе конуса стоит руководствоваться параметрами для каждого изделия, определенными ГОСТ 9953-82. Согласно нему все представленные на рынке изделия относят к одному из типоразмеров от В7 и до В45
Обратите внимание: чем крупнее деталь, тем больше у нее будет номер.
Если вы выбираете для себя изделие зарубежного производства, на ней маркировка будет 2-13 мм ½-20 UNF. 2-13
Приведена она в дюймах. В том случае, если вы не разбираетесь в таких обозначениях, обязательно обратитесь за помощью к консультанту.
Какое бы устройство вам не понадобилось, помните, вы всегда можете обратиться в вопросе его побора непосредственно к консультантам. Они помогут вам определить лучший вариант деталей из представленных в наличии и провести его установку непосредственно на вал шуруповерта.
Шуруповерт является одним из самых популярных и востребованных у мастеров ручных электроинструментов. Конструкция инструмента довольно однообразна, а вот применяемые патроны могут сильно отличаться. Какие они бывают и как их выбрать – подробнее в этой статье.
Виды патронов
Сегодня в продажу поставляются два основных вида патронов:
Быстрозажимные патроны имеют еще одну классификацию:
Этот вид детали можно затянуть или открутить двумя руками, потому что одна муфта придерживается, а другая проворачивается при снятии оснастки.
двух муфтовый патрон
Работа с этим изделием предусматривает те же действия, только выполняются они одной рукой. Это возможно благодаря тому, что в конструкции таких изделий предусмотрена автоматическая блокировка вала при снятии оснастки.
Изготавливаются такие патроны из двух видов материала:
Использование пластмассового изделия – хорошая возможность уменьшить вес используемого оборудования, но этот материал не является достаточно надежным и не обладает устойчивостью к ударным нагрузкам. Быстрозажимные патроны могут использоваться как для выполнения бытовых, так и профессиональных задач.
Кулачковые патроны обладают большей надежностью, прочностью и способны выдержать большую ударную нагрузку , не маловажно для шуруповертов с наличием функции удара
Механические неисправности
К часто встречающимся механическим неисправностям можно отнести выход из строя зажимного патрона.
А как снять патрон с шуруповерта и заменить его?
Сразу отметим, что замена патрона на электродрели, шуруповерте, перфораторе абсолютно одинаковы.
Причина выхода зажимного патрона чаще всего в износе зажимных кулачков. Это самая серьезная неисправность электродрели. Без полной замены зажимного патрона не обойтись. А как снять патрон с дрели покажет видео.
Кстати! Приводимый способ замены патрона подходит для любых современных моделей не только электродрелей, но и перфораторов, шуруповертов, поскольку все приведенные конструкции предусматривают именно такой способ крепления патрона.
А вот у дрелей советского производства патрон держится на конусе Морзе и закручивается винтом. А как снять патрон с конуса? Для этого можно воспользоваться съемником для подшипников или сбить при помощи молотка.
Внимание! Купив новый электроинструмент с патроном, обязательно снимите патрон и тщательно смажьте все соприкасающиеся детали и резьбы. https://www.youtube.com/embed/6j2Kyg. https://youtube.com/watch?v=6j2Kyg
https://youtube.com/watch?v=6j2Kyg
Видео:
N8vfY1. Порядок замены кулачкового патрона электродрели
Для разборки электродрели проверьте отключение ее кабеля от электрической сети.
При помощи специального ключа разведите кулачки патрона до максимально возможного положения.
Если взглянуть внутрь раскрытого патрона, то чаще всего можно увидеть винт, предназначенный для крепления кулачкового патрона к валу электродвигателя.
Как правило, винт выкручивается при помощи крестовой отвертки.Помните! Резьба у фиксирующего винта левая, и откручивается он вращением отвертки по часовой стрелке.
Выкручивайте винт, вставляйте в патрон на место сверла Г-образный ключ-шестигранник и зажмите его.
Если у винта стерта шляпка, и вы не можете его выкрутить при помощи отвертки, поступайте таким образом. Возьмите вторую дрель, вставьте в нее сверло диаметром шляпки винта и приступайте к высверливанию винта. Все кончится тем, что при высверливании винт выкрутится.
Вставьте рожковый ключ на вал электродвигателя у основания зажимного патрона. Есть модели, в которых зазор между зажимным патроном и корпусом очень малый. Придется ключ подобрать или подпилить по толщине. Ключ необходим для фиксации вала электродвигателя.
У моделей более ранних выпусков прорезей под ключ на валу нет. В этом случае надо разобрать корпус дрели, снять одну крышку. Зажать одновременно ведомую шестерню вала патрона и вентилятор охлаждения и резким движением против часовой стрелки попробовать открутить патрон.
Но вернемся к варианту с ключом.
Теперь, положив дрель на деревянную плоскость и фиксируя вал при помощи ключика, ударьте деревянным или резиновым молотком по выступающему хвосту ключа-шестигранника против часовой стрелки.
Патрон крепится на валу по резьбе.
Вращая патрон против часовой стрелки, снимите его с электродрели.
Если нет Г-образного шестигранного ключа, можно воспользоваться сверлом подходящего диаметра, которое втравляется в одно из трех отверстий для зажимного ключа.
Обследуйте патрон. При полном выходе кулачков из строя, замените патрон на дрели новым. Установите новый зажимной патрон на дрель, выполнив все операции в обратной последовательности.
Помните! Устанавливая новый зажимной патрон, обязательно смазывайте все трущиеся части. Особенно это касается резьбовых соединений.
Это мы рассмотрели случай, когда надо заменить кулачковый патрон. Но ведь выпускаются электроинструменты и с быстрозажимными патронами.
Быстрозажимные патроны позволяют в считанные секунды заменить сверло, не используя никаких дополнительных инструментов или приспособлений.
Быстрозажимные патроны подразделяются на одномуфтовые и двухмуфтовые.
У конструкции одномуфтового патрона устанавливается специальный механизм, который блокирует вал в момент замены инструмента. Операцию по замене можно выполнять одной рукой.
У двухмуфтового патрона смена инструмента выполняется двумя руками. Одной рукой держится первая муфта, второй рукой закручивается другая муфта.
Но быстрозажимные конструкции не надежно крепят инструмент, особенно в ударном режиме. А использование пластмассы для их изготовления часто приводит к поломке патронов.
Кулачковый патрон более надежен, да и применяемые детали в нем изготавливаются только из металла. Для крепления инструмента необходимо использовать специальный зажимной ключ.
Устройство патрона
Все модели, включая Зубр, Интерскол, Калибр, Deko, Dewalt (Деволт), имеют однообразную конструкцию, а используемые патроны могут отличаться. Классический патрон представляет собой полый металлический цилиндр. На нем стоит кольцо с регулировочной гильзой, которая устанавливается прямо на вал. На патроне есть внутренняя резьба или специальный конус, предназначенные для фиксации на вал.
Конструкция патрона
По конструкции патроны бывают:
- быстрозажимные (БЗП);
- самозажимные;
- зубчато-венцовые (ключевые).
Быстрозажимной патрон устроен просто. На стальном шпинделе находится стальная гильза, поверхность которой рифленая, поэтому ее удобно удерживать. Для затягивания не нужно иметь специальный ключ. Устройство патрона данной категории подразумевает постепенное ослабление зажима.
Быстро зажимной вариант – износоустойчивый и надежный, пользоваться им более безопасно. Но если его активно эксплуатировать, то он со временем станет негодным. Кулачки, которые удерживают сверло срабатываются. Насадки, имеющие круглую хвостовую часть большого диаметра, проворачиваются, трудно затягиваются. Такое изделие требует замены. Единственный минус изделия этого типа – более высокая стоимость, если сравнивать с ценой ключевых гильз.
Ключевой патрон считают более надежным. Закрепление происходит с применением ключа. В нем сверло держится прочно. Его часто используют в профессиональных электроприборах, потому что он подходит для тяжелых насадок с большим диаметром.
Самозажимной патрон – технически совершенный тип изделия, не нуждается в специальном ключе. Чтобы его затянуть не нужно прилагать усилий. Надо просто немного повернуть и закрутить подвижную муфту. На некоторых шуруповертах применяют патроны с одной поворотной муфтой, на других – с двумя. Последний вариант удобен в том случае, если предстоит часто менять рабочие насадки. К примеру, когда нужно вначале сверлить, а потом закручивать саморезы, тут необходимо быстро убирать и заменять сверло на биту, и наоборот.
Изделия с одной муфтой подходят устройствам с блокираторами. В них блокиратор выступает как вторая муфта. Установить деталь можно одной рукой. При отсутствии блокиратора применяют патроны с двумя муфтами. Здесь устанавливают двумя руками.
Есть специальный патрон под биты – бит-патрон. В основном его используют для установки биты, и тогда, когда требуется завернуть или отвернуть резьбовые крепежи:
- саморезы;
- шурупы;
- гайки;
- болты и прочее.
Производители выпускают угловой патрон, который передает на биту крутящий момент. Положение биты регулируется при помощи специальной рукоятки. Угловой патрон предназначен для работы в труднодоступных местах.
Перед снятием патрона нужно определить способ его фиксации
Виды
Для разных видов шуроповертов существуют разные патроны по конструкции. Выделяют две основные разновидности:
- Кулачковые. В данном случае фиксация бит происходит при помощи Г-образного ключа, который помещается перпендикулярно.
- Быстрозажимные. При подобной конструкции для закрепления требуется удерживать один из цилиндров рукой, а второй вращать вокруг своей оси.
Специалисты считают кулачковые детали не слишком удобными, однако элементы отличаются большей надежностью в применении — во время вращения ключа специальная гильза сдвигает кулачки из стали до тех пор, пока они не сомкнутся.
Снять патрон с изделия получится разными способами
Быстрозажимные патроны не требуют наличия ключа. Данная разновидность разделяется на два варианта:
- Одномуфтовые. Для установки биты хватит помощи одной руки, потому что другая часть корпуса закрепляется автоматически.
- Двухмуфтовые. Обе детальки элемента отличаются подвижностью, поэтому при установке понадобится одну удерживать рукой, чтобы избежать движения.
Первый вариант используется лишь на изделиях с блокираторами. Для изготовления используют металл либо пластик.
Способы ремонта
Специалисты рекомендуют вне зависимости от того, по какой причине заклинил шуруповерт – что делать в первую очередь: во внутреннюю полость патрона, включая поверхность кулачков, ввести универсальную смазку типа WD-40. Через 10-15 минут резиновым молотком (либо обычным, через прокладку) с умеренным усилием обстучать патрон и кулачки.
Если заклинило биту в патроне шуруповерта Бош, Texas, Практика и др., то (после смазки) эффективно решает проблему использование двух разводных ключей. Одним зажимают основание патрона, вторым аккуратно вращают верхнюю его часть. Во избежание повреждения поверхности и самого узла при этом следует использовать мягкие, но плотные прокладки типа кожи.
Если ваши усилия ни к чему не привели, с минимальными финансовыми затратами и предельно быстро функциональность инструмента сумеют восстановить специалисты мастерских .
Наличие дома различных технических приспособлений просто необходимо. Речь идет о таких инструментах, как дрель и шуруповерт. Они являются незаменимыми в ходе выполнения разных мелких домашних работ. Но как и любая техника, они также могут иметь неисправности и ломаться. Например, в шуруповерте одной из наиболее нестабильных частей является патрон. В статье рассмотрим, как снять и заменить патрон в данном устройстве.
Ремонт патрона шуруповерта своими руками
Это подвижный элемент инструмента, который состоит из многих трущихся деталей. В процессе работы он подвергается износу, возникающему в результате действия на него сил трения, ударных сил и других факторов. Биение патрона, его чрезмерный люфт могут испугать неопытного мастера. В некоторых случаях не всегда удается выделить время или финансы для обращения в ремонтную мастерскую. Поэтому мы рассмотрим, как можно обойтись своими силами при ремонте различных неисправностей инструмента.
Ремонт шуруповерта своими руками при люфте патрона
Небольшой люфт в пределах 1 мм обычно не создает видимых проблем при работе
При большей величине следует обратить внимание на состояние редуктора. Итак, порядок действий следующий:
- Откручиваем болты крепления верхней крышки инструмента. Снимаем ее.
- Откручиваем электродвигатель от редуктора. Осматриваем крепления.
- Разбираем редуктор. Зачастую причиной поломки является неисправность втулки, находящейся внутри. Вынуть втулку возможно с помощью действий, описанных в начале статьи (смотрим, как снять патрон вручную). Втулка легко выпрессовывается вручную.
- Производим замену втулки. Затем собираем все в следующей последовательности: втулка, вал, подшипники втулки, стопорное кольцо. Смазываем трущиеся детали.
- После этого в обратной последовательности собираем редуктор. Крепим его к электродвигателю.
- Собираем корпус шуруповерта.
Как выбрать новый
Выбирать требуется в соответствии с моделью изделия и типа комплектующих. Если шуруповерт фирменный, то стоит обратиться в сервисный центр. Специалисты предоставят необходимые детали. Вот несколько рекомендаций по выбору нового патрона:
если биты меняются часто, то лучше выбрать быстрозажимной тип, чтобы увеличить производительность;
ключевой вид детали необходим, если диаметр используемых сверл большой;
при выборе конуса важно помнить: чем крупнее деталь, тем большее ее номер в соответствии с ГОСТ 9953-82;
если выбирается деталь иностранного производства, то размеры на ней указываются в дюймах.
Если возникают дополнительный вопросы, то стоит задать вопрос менеджеру продаж. Он подскажет, какую деталь необходимо приобрести в конкретно взятом случае.
Снять патрон с шуруповерта необходимо в различных случаях. Обычно это связано с наличием проблем во время работы (выпадение бит, люфт и др.). Замена детали происходит каждые 1,5 — 2 года при активном использовании инструмента. Если он применяется редко, то деталь может проработать несколько лет.
В нашей стране шуроповерты, как бытовой и производственный инструмент появились не так давно. Впервые их стали использовать в космической промышленности, а затем шуроповертам нашли применение и в обычной человеческой жизни.
Среди основных деталей этого оборудования можно выделить механизм, состоящий из цилиндра полой формы, регулировочной гильзы и прижимных кулачков. Этот механизм получил название – патрон.
патрон в разобранном виде
