Как сделать тележку для мотоблока

Рама

Эта часть принимает на себя основную нагрузку прицепа, поэтому она должна быть максимально прочной.

Рама представляет собой цельную сварную конструкцию из металлопрофиля по лонжеронной системе. Пошаговый процесс сборки выглядит следующим образом:

  1. Внешний контур делают из прочной трубы 60х60 мм, а для поперечин (траверсов) используют 30х30 мм.
  2. Детали разрезают и раскладывают на ровной поверхности.
  3. Стыки приваривают небольшими швами.
  4. Перед тем, как сварить каркас основательно, проверяют правильность сборки угольником. Все углы должны быть равны 90°.
  5. После проверки правильности соединений проводят основательную сварку.
  6. Готовую раму грунтуют и окрашивают.

Изготовление тележки для мотоблока своими руками

Конструктивно тележка состоит из таких элементов, как сцепка, кузов, колеса, а также рама, на которую и устанавливается бортовое оборудование.

Рама самодельной телеги для мотоблока изготовляется их профильных труб (для этих целей подойдут и изделия круглых сечений, что позволит гарантировать максимально высокий функционал оборудования). Чтобы конструкция рамы не потребовала частого ремонта и обслуживания, потребуется дополнительно укрепить ее уголками, используя сварку.

Сделать более прочным кузов и борта позволит покрытие этих элементов тонким металлом листового типа, на крайний случай – профнастилом.

Если выполнить кузовной элемент телеги с откидными бортами, можно гарантировать более простую эксплуатацию оборудования, обеспечить легкость погрузки и выгрузки материалов или любых иных сельскохозяйственных товаров.

Ось и колеса

Примерный размер колесной оси тележки составляет один метр и выглядит как стержень. Если сделать длину меньше, колеса не будут помещаться в установленных границах кузова. В качестве стандартных элементов опоры превосходно зарекомендуют себя обычные уголки. Посредством использования сварки мастер может качественно соединить корпусные элементы шарнира, а также лонжерона с соответствующим стержнем.

На лонжероны надевается комплект «серег» и доведенная до требуемого размера ось кронштейна. Для самодельной тележки практичными будут фактически любые колеса, используемые в автомобильной промышленности. Например, покрышки от автомобиля ВАЗ, но лучше поискать специальные колеса для тележки в сборе.

Если выбирать большие колеса, это будет способствовать формированию лучшей проходимости и принципиальному увеличению функциональных свойств устройства.

Ступица

Чтобы тележка могла перемещаться, необходимо под колесную пару правильно подобрать ступицу. Это могут быть специальные прицепные устройства или модели, отобранные из старых транспортных средств или прицепов. Вне зависимости от варианта конструкции колесной пары, не ней предусмотрена и ступица. Среди всех агрегатов широкое применение получила задняя балка ВАЗ-2109. Это сравнительно недорогое, но достаточно практичное и эффективное решение.

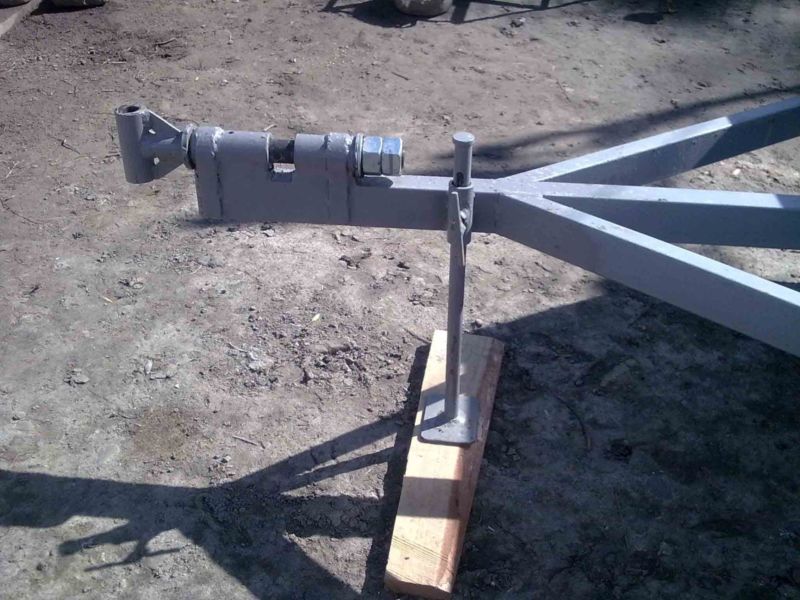

Сцепка

Сцепное устройство изготовляется или покупается в зависимости от варианта крепления на конкретном мотоблоке

Это важно, чтобы сцепка надлежащим образом подходила к «уху» мотоблока

Одним из вариантов сцепки является консоль, верхняя часть которой повторяет кронштейн мотоблока, к которому крепятся все навесное оборудование.

Сборка тележки

Если планируется транспортировка грузов в сыпучем виде, тогда бортовые элементы лучше всего сделать откидными. Это касается в первую очередь боковых бортов, которые позволяет оптимальным образом осуществлять погрузку сложных грузов. Если планируется транспортировать груз в мешках, то имеет смысл сделать откидным только задний борт.

Самодельный прицеп к мотоблоку из автодеталей

Составив заранее чертеж и подготовив необходимые материалы и инструменты, своими руками собрать такой прицеп можно за 1–2 дня.

Для работы понадобятся:

  • передние полуоси от «Жигулей» или «Москвича»;
  • швеллер в 65 мм по длине кузова;
  • уголки 60х60 мм;
  • две трубы длиной в 2 м;
  • одна труба 60х40 мм, длиной в 3-5 м;
  • сварочный аппарат.

Несущей деталью конструкции будет ось, которая изготавливается из швеллера. Его длина зависит от длины будущего прицепа. С обеих сторон швеллера с помощью сварки присоединяются полуоси от автомобиля. Сверху устанавливаются профильные трубы:

  1. Одна труба укладывается по центру. Она будет выступать в качестве дышла. Ее длину необходимо подбирать в соответствии с размерами прицепного устройства.

  2. Двухметровые трубы кладутся по краям швеллера, в том месте, где он стыкуется с торцами полуосей. В результате стык швеллера должен делить каждую трубу пополам.
  3. Короткие трубы укладываются параллельно относительно друг друга и крепятся по перпендикуляру уголками.

Для обеспечения конструкции прочности и жесткости, от передних углов тележки следует протянуть профильные уголки или трубы. Стыки можно соединить болтами или сваркой.

Рама для прицепа готова. Теперь на нее можно установить сделанный своими руками простейший деревянный кузов, сиденье и прицепить к дышлу.

https://youtube.com/watch?v=L72n0nmncxk

Посмотрев видео инструкцию и изучив статью, можно понять, что для того, чтобы сделать прицеп для мотоблока своими руками не нужно быть конструктором или механиком. Для осуществления задуманного понадобится чертеж, необходимые инструменты, материалы и немного желания и свободного времени.

Технология сборки прицепа

Процесс изготовления любой техники состоит их закономерных этапов, первые из которых включают подготовку деталей и основных узлов, после чего происходит их сборка в одну цельную конструкцию.

Корпусная рама

Основой оборудования является металлическая рама, на которой компонуются остальные детали.

Она делается из уголка или трубы, сваренных в виде прямоугольной формы, со средними размерами 1х1,5 см.

Подвижная ходовая часть

Имея в своем распоряжении задний мост от списанного малолитражного автомобиля, остается только промыть и смазать его детали, подготовив к работе в новом качестве.

Конструирование и обшивка кузова

На готовую металлическую раму можно сделать борта для удобной перевозки любой продукции сельского хозяйства.

В зависимости от имеющихся материалов и назначения прицепа, боковые борта можно сделать из деревянных досок, пластиковых щиток или металлического листа, что относится также ко дну кузова.

Дерево считается не слишком долговечным материалом для изготовления прицепов, а пластик бывает слишком хрупким.

Борта усиливают вертикальными и горизонтальными ребрами жесткости, красят, а дерево покрывают защитными составами.

Устройство тормозов

Мотоблок с прицепом представляют собой соединенное транспортное средство, которому необходимы тормоза.

Многие ограничиваются небольшой педалью с резиновой насадкой, прижимаемой к колесу прицепа с помощью ножного тормозного механизма.

Механизм сцепления мотоблока с прицепом

Сцепка необходима для установки на мотоблок любого навесного оборудования, поэтому она должна быть универсальной и подходить не только для тележки прицепа.

Самым простым способом можно изготовить дышло для фиксации прицепа из двух швеллерных скоб, одна из которых крепится на мотоблоке, а другая на навесном оборудовании.

В металлических скобах сверлят одинаковое количество отверстий, чтобы они совпадали при соединении и закреплялись с помощью болтов.

Тормозная система прицепа

Прежде чем выяснить, как сделать тормоза на мотоблок, целесообразно более подробно ознакомиться с подобными элементами. Они представляются необходимыми для любого мотоблока с прицепом, поскольку позволяют быстро остановить движущийся агрегат даже при наличии внушительного груза.

Это позволяет сделать его перевозку безопаснее, что особенно важно при поездках по неровному рельефу с обилием склонов. Для изготовления подобных элементов настоятельно рекомендуется воспользоваться готовыми деталями от различной авто- и мототехники, что позволит значительно упростить задачу

При этом тормозные системы бывают разных типов и далеко не все из них подходят для эксплуатации в конструкции мотоблока.


Для безопасности прицеп должен быть оборудован тормозами Самым простым и эффективным вариантом, который следует использовать в качестве основы для самодельных тормозов, являются аналогичные детали от старого мотоцикла. Подобные запчасти легко найти, они отличаются доступной стоимостью, что позволяет сделать тормоза на мотоблок без лишних затрат.

При желании можно использовать стояночный тормоз от автомобиля, что позволит без труда останавливаться на склонах даже на длительное время. Однако, процесс демонтажа и последующей установки подобного типа тормоза значительно сложнее, а стоимость выше, что делает данный вариант менее популярным.

Управление системой крайне простое, поскольку идентична стандартным аналогам, применяемым в других разновидностях техники. Торможение осуществляется при смещении рычага, которое приводит к натяжению троса, а для дальнейшего движения потребуется повернуть рычаг в обратное положение.

Изготовление кузова

Сам кузов не потребует особых знаний и умений при выполнении. Главное, определиться с размерами телеги на мотоблок.

Самый простой способ сделать кузов – это применить доски, закрепляя их по углам уголками из прочного и толстого металла. Доски выбирают толщиной не менее 2 сантиметров. Так как устройство предполагает погрузку, разгрузку и перемещение вещей и грузов, то рекомендуется борта агрегата изготовить откидывающимися. Дно чаще всего выполняют также из дерева, но для большей надежности и долговечности, лучше всего использовать металлические листы толщиной более 2 миллиметров.

Это увеличит общий вес конструкции, но такая самодельная техника прослужит долго и без нареканий. Нужно учитывать длину и ширину кузова, чтобы они соответствовали габаритам самого мотоблока и его максимальной мощности. Для удобства и комфорта водителя при выполнении работ, если есть такая возможность, перед кузовом устанавливают приспособление, где будет сидеть человек, в качестве которого лучшим выбором станет кресло из автомобиля.

Определяем основные характеристики прицепа – ориентируемся на заводские модели

Конструкция телеги для мотоблока не относится к сверхсложным. При наличии болгарки, электросварки и дрели сделать прицеп самостоятельно сможет практически любой владелец ручного минитрактора. Главное – перед сборкой тележки правильно составить ее чертеж или эскиз, а затем, уже строго по нему, выполнять все работы. Для этого сначала надо определиться с основными характеристиками прицепа: грузоподъемностью, габаритами и некоторыми другими. Чтобы упростить эту процедуру, рекомендуется ориентироваться на заводские, промышленного изготовления модели мотоблочных телег.

Заводские прицепы выпускают грузоподъемностью начиная от 300 кг и до 1000 кг с кузовами разных размеров. Эти параметры зависят от того, для использования с каким мотоблоком тележка предназначена, а, точнее, от его технических характеристик. В соответствии с этим различают 3 основных типа прицепов: на тяжелые, средние и легкие ручные минитрактора.

С тяжелыми, мощностью свыше 10 л.с. мотоблоками, как правило, используют одно- либо двухосные телеги с кузовом длиной 2–3 м и шириной 1,2 м. Такие прицепы рассчитаны на транспортировку грузов массой 500–1000 кг.

Прицеп к мотоблоку для транспортировки тяжелых грузов

На средние ручные минитрактора – мощностью от 4,8 до 10 л.с. – ориентированы одноосные тележки с размером кузова 1,0×1,5 м, 1,1×1,4 и подобные. Их грузоподъемность составляет 300–500 кг.

С легкими мотоблоками, мощностью до 4,8 л.с., обычно используют одноосные прицепы с кузовом длиной 0,85–1,15 м и шириной 1 м. Грузоподъемность этих тележек не более 300 кг.

Высота бортов у заводских стандартных тележек для мотоблоков 30–35 см. На большегрузных прицепах устанавливают бортовые ограждения каркасной конструкции, высота которых 50–60 см.

Чтобы было легче осуществлять погрузку и выгрузку, задний борт тележек сделан откидывающимся и съемным. На некоторых моделях помимо заднего открываются и снимаются оба боковых, что повышает удобство заполнения кузова грузом и освобождения от него.

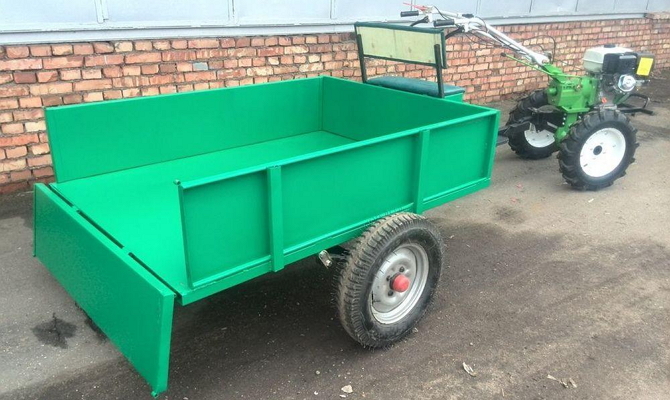

Откидной задний борт тележки

Все стандартные прицепы изготавливаются самосвальными. На моделях для средних и легких мотоблоков нет гидравлического подъемного цилиндра и эта функция реализована за счет конструкции тележки. Кузов на прицепе установлен так, что его центр тяжести и груза, находящегося в нем, расположен на поворотной оси, совмещенной с колесной парой тележки. Такая балансировка значительно облегчает ручное опрокидывание.

Это обусловлено тем, что при спуске по крутому уклону инерцию движения груженого прицепа погасить только 1-м тормозом ручного минитрактора невозможно. Поэтому тележки для тяжелых мотоблоков должны быть оборудованы своей системой торможения.

https://youtube.com/watch?v=iVMSXTzfx2g

Самостоятельная сборка

Планируя своими руками собрать подобного рода изделие, потребуется найти чертеж подходящей модели и, при необходимости, внести в него свои коррективы, что позволит создать оптимальное устройство с учетом личных предпочтений. Далее потребуется убедиться в наличии всех необходимых материалов и инструментов, после чего мастер сможет приступить непосредственно к сборке конструкции.

Инструменты и материалы

Для того чтобы в процессе изготовления не возникло каких-либо проблем, следует заблаговременно убедиться в наличии всех необходимых материалов и инструментов. Их перечень может варьироваться, напрямую зависит от выбранной модели прицепа. Среди материалов, которые потребуются для самостоятельного изготовления устройства, следует упомянуть:

  • швеллер;
  • стальные уголки, размером 2,5х2,5 см;
  • стальные листы, толщина которых не менее 2-3 мм. При использовании оцинкованных аналогов, допускается применение листов с толщиной 0,6-1 мм;
  • профилированная труба из стали 6х6 см;
  • крепежные элементы — саморезы, болты, гайки;
  • колеса, ступицы или другие элементы от автомобиля, прочей колесной техники.

Перечень необходимых инструментов включает в себя шуруповерт, УШМ, мощную дрель с набором сверл, а также слесарные инструменты. Для того чтобы все соединения конструкции были прочными и выдерживали даже внушительные нагрузки, потребуется воспользоваться сварочным аппаратом.

Порядок изготовления

Желая узнать, как сделать прицепное устройство к мотоблоку для тележки, видео инструкция представляется оптимальным решением, позволяющим не допустить ошибок при изготовлении подобного рода изделия. Прежде всего, потребуется изготовить раму будущего прицепа, после чего приступать к сборке ходовой части и обшивке кузова.

Самостоятельное изготовление прицепа предусматривает выполнение следующего алгоритма действий:

  1. Сварить основу каркаса, используя металлическую профилированную трубу, не забывая о поперечных планках, упрочняющих конструкцию.
  2. Убедиться в правильной геометрии конструкции, после чего обработать металл при необходимости, что позволит защитить его от коррозии, продлить срок службы.
  3. Скрепить части швеллера, которые будут основой ходовой системы, используя сварочный аппарат.
  4. Закрепить по краям балки ступицы для колес, проверить параллельность элементов.
  5. Приварить кронштейны и соединить с их помощью балку и рессоры.
  6. Для того чтобы снизить вибрации при движении по неровной местности, можно воспользоваться кронштейнами, оборудованными сайлентблоками.
  7. Установить дно прицепа, после чего выполнить монтаж бортиков. Если не планируется делать их откидными, потребуется выполнить сварку для большей прочности.

В тех случаях, когда требуется изготовить устройство с откидным бортом, можно воспользоваться дверными петлями или аналогичной фурнитурой, что позволит без лишних затруднений реализовать механизм. Заключительным этапом изготовления представляется монтаж тормозной системы, позаимствованной от старого мотоцикла или авто, на одно из колес изделия.

Подготовительные работы

В первую очередь необходимо обдумать каких размеров должен быть прицеп, чтобы он подошел к определенному мотоблоку, и его удобно было использовать. После этого нужно будет набросать чертеж или эскиз тележки, на котором отобразить конструкцию с разных ракурсов, проставить все размеры и прорисовать узлы.

Механизмы прицепов

Продумать нужно все до мелочей, чтобы во время сборки техники не возникло никаких затруднений. Для этого необходимо разобраться:

  • свинчиванием, клепкой или сваркой будут соединяться неразборные узлы и детали;
  • как будут соединяться оси, подшипники, втулки, шарниры;
  • какое сиденье лучше установить (простое или вращающееся);
  • из чего сделать упор ножки для стоянки;
  • нужен ли опрокидывающийся кузов, к которому придется добавлять механический опрокидыватель или самосбрасывающий узел со специальной ручкой;
  • какой узел присоединения к мотоблоку подобрать (на подшипниках, втулках или шарнирный).

Разобравшись со всеми этими вопросами, можно приступать к подготовке списка необходимых материалов и подсчета примерной стоимости будущего прицепа.

Основные правила выбора тележки для мотоблок Нева

Прицепы для мотоблоков, будь то Кентавр, АГРО, Нева МБ2 или Мотор Сич, не предназначены для передвижения по оживленным дорогам, не говоря уже о скоростных магистралях. Их основное предназначение – перевозка грузов с огородов и дачных участков, при этом передвигаться ими лучше вне дорожной сети, чтобы не создать на дорогах аварийную обстановку.

При выборе прицепа для мотоблока Нева, как и для любой другой марки, нужно правильно соотнести грузоподъемность прицепа и мощность своего механического работника. Если говорить о выборе тележки для мотоблока Нева, то, за исключением модельного ряда тяжелых моделей МБ-23, вся остальная линейка моделей оснащена двигателями от 5,5 до 7,5 л.с. Поэтому оптимальным решением для них будет выбор прицепного устройства грузоподъемностью от 250 до 500 кг. Прицепное устройство для мотоблока Нева МБ 23 можно брать грузоподъемностью до 1 т. – силенок потащить такой груз у этих мощных механизмов хватит.

Остальные правила при выборе прицепной телеги для любого мотоблока, в т.ч. и для Невы продиктованы не столько заботой о мотоблоке, сколько здравым смыслом и удобством в ее эксплуатации

При выборе нужно обращать внимание на:

  • Материал кузова. Лучше выбирать тележку, кузов которой сделан из оцинкованной стали – ему ни мороз, ни жара, ни дождь и грязь не страшны.
  • Наличие откидных бортов и самосвального опрокидывания кузова, чтобы нагружать и разгружать тележку было легче и удобнее.
  • Наличие и качество тормозов. Поскольку перевозить грузы мотоблоком зачастую приходится по неровной местности, то наличие надежных тормозов на крутом спуске убережет вас от крупных неприятностей.

Соблюдая эти нехитрые правила, вы сможете выбрать такой прицеп к мотоблоку Нева, который прослужит вам долгие годы. Но если по каким-то своим соображениям вы не хотите покупать заводской прицеп, то несложно сделать его своими руками. Главное – найти хорошие чертежи самодельного прицепного устройства и обзавестись нужными для этого инструментами и материалами. Но это уже другая тема для разговора.

Подготовка чертежа прицепа на мотоблок

Какого размера должен быть самодельный прицеп к мотоблоку:

  • Если у вас легкий тип мотоблока, тогда ширина прицепа должна быть равна 1 м, а длина – 0,85 – 1,15 м. Грузоподъемность такого прицепа составляет около 300 кг.
  • Если у вас мотоблок мощностью выше 5 л. с., тогда будут следующие габариты: ширина – 1 м, длина – 1,4 – 1,5 м.
  • Для тяжелых агрегатов подойдет прицеп с шириной 1,2 м и длиной в 2 – 3 м. Они чаще бывают двуосными.

Далее необходимо создать своими руками чертежи и выбрать нужные именно вам размеры прицепа. Только его точная схема позволит Вам успешно создать конструкцию, которая будет служить долгие годы. Вот пример чертежа такого кузова.

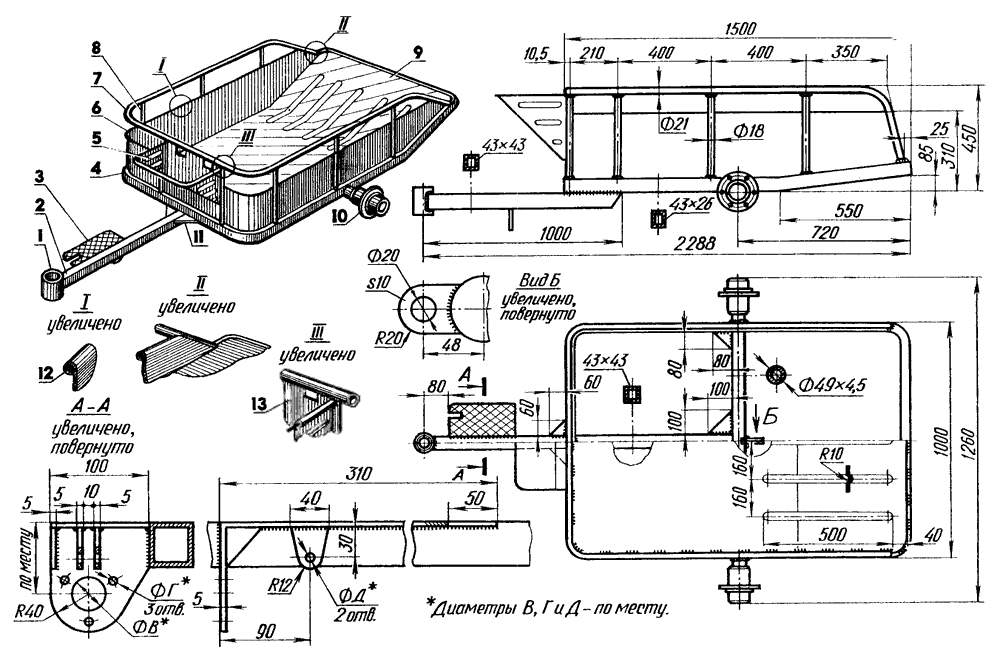

Чертеж рамы для кузова

Как сделать прицеп к мотоблоку своими руками — этапы сборки

Для обычной рамы нам понадобится всего 2 трубки и колеса на подшипниках. На готовую раму мы сможем прицепить уже непосредственно сам кузов. Для того, чтобы смягчить тряску на выбоинах нужно просто установить рессору.
Собираем самодельный прицеп мотоблочный. Для начала к основной трубе прикрепляют дополнительную, которая будет исполнять роль оси. Потом с другой стороны монтируется сцепка для прицепа мотоблока. На концы осевой трубы привариваем ступицы. Далее закрепляем колеса и крепим упор для стоянки

Присоединяем кузов, крылья и сиденье.
Кузов лучше делать из дерева или металла.
Особое внимание стоит обратить ступице для прицепа, она должна быть прочной и надежной.

Как сделать тормоза наприцепк мотоблоку?

Для того чтобы поставить самодельные тормоза на кузов и обеспечить себе безопасную езду на мотоблоке, стоит обзавестись несколькими деталями для его конструкции:

  • Тормозные колодки от мотоцикла.
  • Тормозной барабан мотоцикла.
  • Спицы от мотоцыклетного колеса.
  • Лучше устанавливать тормоз на обоих колесах. Это позволит эффективно выполнять торможение оборудованием.

Этапы работы:

  • Снимаем тяги и тросики с диска, и очищаем его.
  • На ступицы надеваем проточенные барабаны и закрепляем их сзади.
  • Свободное пространство, которое образовалось между ребрами барабанов нужно обмотать металлической проволокой.
  • Насаживаем уже разборный диск на ось и крепим его втулками.
  • Навариваем на ось кусок металла, чтобы исключить смещение диска.
  • Монтируем тросики на барабаны и протягиваем их к управлению.
  • В качестве системы управления может быть рычаг с передачей.

В принципе имея хорошую схему с точными расчетами легко можно самому сконструировать как одноосный, так и двухосный самосвальный кузов. Главное знать, как это делать и придерживаться всех инструкций. Сделав самостоятельно такое оборудование, вы обретете невероятного помощника для работы на участках.

Достоинства тележки

У устройства имеется много достоинств. К основным из них относится наличие дополнительных элементов, которые действительно необходимы, и экономия денег. При самостоятельном изготовлении тележки владелец приусадебного участка сам может решить, что следует присоединять к ней, а без чего можно обойтись. Конструкция не будет загромождаться бесполезными элементами, и в то же время у тележки будет все необходимое для выполнения сельскохозяйственных работ.

Лучшие электролопаты и снегоуборщики для уборки снега

Самодельные телеги для мотоблока изготавливаются из подручных материалов по простой технологии, поэтому много денег на это тратить не придется. Возможно, их совсем не придется тратить, так как все необходимое для изготовления будет под рукой.

Тачка для мотоблока своими руками

Тачка для мотоблока – незаменимый помощник в хозяйстве. Такое устройство позволяет перевозить грузы (урожай, мусор, стройматериалы и т.д.). Сделать тележку для мотоблока своими руками можно из авто деталей или из отдельных материалов. В обоих случаях понадобится сварка и определенные навыки в проектировании. Тачка предполагает самую простую конструкцию, для ее создания подойдет любой чертеж прицепа для мотоблоков.

Для мотоблока Нева мб-2 подойдет навесная тачка с Н-образной сцепкой. Такой вид соединения является универсальным, его легко изготовить. Место сцепки тачки и мотоблока – один из важнейших узлов, получающий большую нагрузку, поэтому материалы для ее создания должны быть прочными, обязательна проверка на наличие дефектов (трещины, ржавчина).

Тачка для мотоблока состоит из рамы, бортов и колес. Если к ней добавить сидение и рулевую колонку, то получится аналог мини-трактора. Любой из вариантов тачки для мотоблока можно изготовить из подручных средств, в Интернете есть много фото и видео с процессом сборки устройств.
