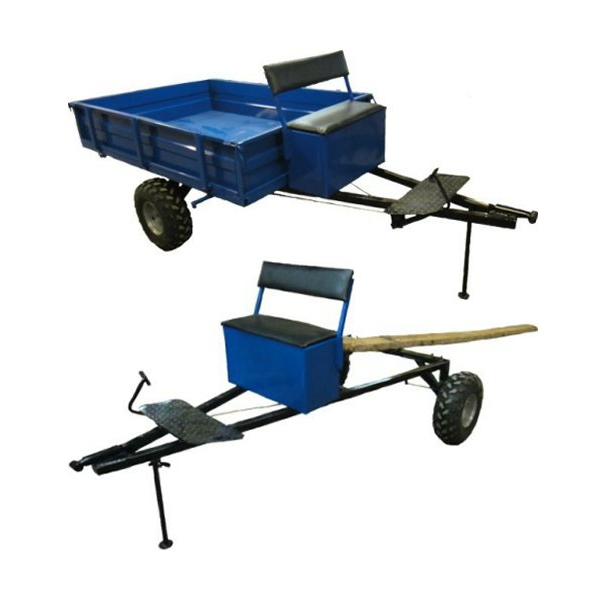

Как сделать прицеп для мотоблока нева

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Вас также могут заинтересовать самодельные тележки для мотоблока.

Про навесное оборудование для агрегата Нева читайте в этой статье.

Виды прицепов

Существует много разных вариантов сборки прицепов, поэтому первым делом необходимо для себя решить, какой подходит вам лучше всего. Чтобы сделать обоснованный, грамотный выбор, нужно рассмотреть все преимущества и недостатки конструкций.

Полностью цельные конструкции надёжны, в них можно перевозить тяжелые грузы, ничто не отвалится, так как все стенки прочно приварены к основанию. Тележка идеальна для транспортировки.

Трансформеры увеличиваются в размерах, так как бортики можно откинуть. Самый удобный вариант – самосвальный. Кузов поднимается на удобную высоту, и весь мусор высыпается.

Необходимые инструменты и материалы

Для качественного выполнения работ по сборке прицепа подготавливают следующий инструмент:

• аппарат для проведения сварочных работ;
• болгарку для обрезки материала с комплектом отрезных кругов;
• рулетку и линейку, транспортир и угольник;
• средства разметки (мел, чернила, маркер);
• ударный инструмент (молоток), зубило и плоскогубцы;
• тиса для крепления деталей, струбцины и зажимы;
• электродрель с набором сверл различного диаметра для работы по металлу;
• оборудование для установки заклепок в корпусе прицепа.

Для изготовления каркаса прицепа применяют квадратный или прямоугольный металлический профиль, стальную трубу небольшого диаметра, уголки, швеллер. Поддоном прицепа служит стальное полотно толщиной до 2 мм. Для соединения частей конструкции применяют болты, гайки и заклепки. К прицепу добавляются рессоры и балка для крепления колесной пары. В качестве колес хорошо подходят автомобильные от «Москвича» или «Жигулей».

Ее выполняют из квадратной трубы, которая режется на отдельные участки. Отрезки трубы свариваются между собой, образуя каркас с поперечинами. Каждый угол тщательно вымеряется. После того как каркас готов, его еще раз проваривают по периметру. Готовое изделие грунтуют и окрашивают лакокрасочным материалом.

Прицеп не должен перегружаться, иначе быстро придет в негодность. От качества рамочного элемента зависит срок эксплуатации всей конструкции. Поэтому перед началом работ следует определить, какую максимальную нагрузку будет нести прицепное устройство и для каких целей будет использоваться.

Существуют основные три модели прицепов:

1. Легкий. Рассчитан на груз не более 70 кг. Обычно это облегченная тележка с одной осью, на которую устанавливается сидение для водителя. К оси приваривается прицеп для перевозки грузов.
2. Универсальный. В нем можно транспортировать небольшие грузы уже до 120 кг по пересеченной местности. Для большей прочности в качестве материала для изготовления рамы применяется двутавр.
3. Тяжелый. В данных экземплярах используется металлопрофиль и элементы автомобильной ходовой на резиновом ходу. Тяжелые варианты прицепа более надежны и долговечны, хотя и немного дороже остальных конструкций.

Некоторые умельцы изготавливают самосвальный прицеп для мотоблока. В работе он напоминает кузов грузового самосвала, но чтобы сделать такую конструкцию своими руками, нужно четко придерживаться всех размеров чертежа. Для прицепа типовых размеров не существует, главное, чтобы он не был слишком широк и удобно осуществлял маневры, двигаясь за мотоблоком.

Основные этапы работы

Алгоритм создания навесного оборудования для мотоблока включает несколько основных шагов:

• изображение точной схемы изделия с учетом предполагаемых размеров;
• подготовка необходимых материалов и вспомогательных компонентов;
• организация самого рабочего места с удобным доступом к необходимым инструментам;
• перенос чертежных данных непосредственно на используемые материалы;
• процесс сборки, а также подгонки полученных компонентов в единое целое;
• покраска или покрытие лаком, окончательное оформление кузова.

После предварительного ознакомления с ходом работы становится вполне понятным, как сделать прицеп для мотоблока своими руками.

Базовые узлы прицепа

Универсальная конструкция будет включать в себя несколько вспомогательных узлов:

• раму навесного устройства, воспринимающую главную нагрузку;
• непосредственно сам кузов;
• дышло (сцепное устройство), предназначенное для соединения транспорта с прицепом;
• сидячее место с подножкой, с учетом выбранной конфигурации и размеров;
• ходовая часть прицепа (колеса);
• сам рулевой механизм.

Кроме прочего, не лишним будет предусмотреть и дополнительные приспособления, которые облегчат процесс эксплуатации: простой откидной механизм, тормоза на прицеп мотоблока, дополнительные упоры и др.

Изготовление кузова

Сам кузов не потребует особых знаний и умений при выполнении. Главное, определиться с размерами телеги на мотоблок.

Самый простой способ сделать кузов – это применить доски, закрепляя их по углам уголками из прочного и толстого металла. Доски выбирают толщиной не менее 2 сантиметров. Так как устройство предполагает погрузку, разгрузку и перемещение вещей и грузов, то рекомендуется борта агрегата изготовить откидывающимися. Дно чаще всего выполняют также из дерева, но для большей надежности и долговечности, лучше всего использовать металлические листы толщиной более 2 миллиметров.

Это увеличит общий вес конструкции, но такая самодельная техника прослужит долго и без нареканий. Нужно учитывать длину и ширину кузова, чтобы они соответствовали габаритам самого мотоблока и его максимальной мощности. Для удобства и комфорта водителя при выполнении работ, если есть такая возможность, перед кузовом устанавливают приспособление, где будет сидеть человек, в качестве которого лучшим выбором станет кресло из автомобиля.

Самый простой прицеп

Для модели понадобятся трубы, параметры которых 60 на 30 мм

Они привариваются друг к другу, образуя при этом главный элемент- раму.
Далее к ним приваривается перекладина, сделанная из прочной стали.
После чего также при помощи сварки добавляются стойки, которые выполняются из прикрепленных поперечно труб.
Окончанием сварки является прикрепление опор углов.
Сам кузов можно сделать не только из металла, но из дерева
В этом случае срок его эксплуатации будет немного короче, но при правильной обработке материала, он будет достаточно прочным и надежным.
Но при применении любого материала необходимо уделить внимание дну, желательно, чтобы оно было двойным.
Так как именно на дно будет основная нагрузка, поэтому важно, чтобы оно было прочным и не подвело во время работы. Не стоит сильно утяжелять прицеп, так как такой подход будет создавать дополнительную нагрузку на мотоблок.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

• крепим барабан на ступице одного из колёс;
• к тормозному диску привариваем отрезок трубы;
• надеваем механизм на ось;
• на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

• откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
• запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
• небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Технические особенности тележки одноосной прицепной к адаптеру АМП

У тележки одна ось, на которой она крепится. Ее конструкция предельно проста, практична, надежна:

1. Прицеп предназначен для применения вместе с моторизованным блоком компании «Нева».
2. На этом небольшом транспортном средстве перевозят грузы весом, достигающим не более 250 кг.
3. Кузов, шины которого пневматические, подвержен совсем незначительной вибрации и тряске во время движения по неровным поверхностям.

У колеи тележки ширина равна 870 мм, у дорожного просвета кузова–180 мм. Габариты данной модификации равны:

• длина–150 см;
• вес–56 кг;
• ширина–72 см;
• высота–96 см.

Тележку реализуют разобранной, сопроводив правилами по уходу за техникой. Сборка тележки не вызывает трудностей. Процедура занимает не более десяти минут. Если возникают проблемы, их решение популярно и подробно излагается в эксплуатационной инструкции, прилагаемой к изделию. Если появится необходимость транспортировать механизм, его также легко разбирают. К комплекту прилагается инструкция по уходу за кузовом.

Характеристика двухосной АТМ прицепной к адаптеру

Телега для мотоблока «Нева» представляет собой устройство в виде рамы и двух прикрепленных осей. Основное отличие от одноосной модели в отсутствии у тележки дна. Она не приспособлена для перевозки сыпучих материалов. У него не предусмотрено дно. Такое положение можно поправить, сделав фанерное или металлическое днище. Помимо этого, в случае надобности длина листа может быть изменена. Преимуществом модификации является грузоподъемность, равная пятистам килограммам, что в 2 раза превышает этот показатель у одноосных прицепов. Она имеет следующие габариты:

• регулируемая длина– 190-250 см;
• ширина–41,5 см;
• высота- 110 см.

Двуосная телега

Транспорт передвигается со скоростью, достигающей двенадцати километров в час. У дорожного просвета –18 см, а у колеи– 99 см. Кузов имеет пневматические шины. Его отличает высокая маневренность. Кузов оборудован бортами и европалетой. При покупке товара прилагается руководство по управлению моторизированной сельхозмашиной.

Как сделать прицеп для мотоблока своими руками?

Теоретически телегу для мотоблока можно разделить на такие основные узлы – колеса, кузов, рама, сцепка. Перед началом работ сперва нужно продумать конструкцию до мелочей, просчитать размеры и создать чертежи

Также обратите внимание на такие моменты, как соединение сплошных узлов и деталей (сварка, свинчивание, клепка), соединение подвижных узлов (втулки, подшипники, шарниры, ось), конструкция сидения (простое или регулируемое), функционал кузова (самосвал или статический), подставки для ног (платформа или подножки) и т. д

После того, как Вы определились с проектом будущего прицепа и подобрали нужные материалы, нужно очистить заготовки от ржавчины и грязи, при необходимости обрезать их и подогнать под чертежи, скрепить. По завершению работ прицеп желательно покрасить.

Поэтапная работа над самодельной телегой на мотоблок выглядит следующим образом.

Сборка рамы для прицепа к мотоблоку

Простейший вариант изготовления рамы – соединить кусок трубы или металлопрофиля с колесной осью. Такой вариант подойдет для небольшого прицепа, к раме которого будет крепиться уже готовый кузов. Для более надежной и мощной конструкции нужно варить раму из труб круглого и прямоугольного сечения и уголков.

Установка оси

Колесная ось может быть также изготовлена самостоятельно. Для этого берется стальной стержень не менее 1,07 см в длину и 30 мм в диаметре. Длину следует учитывать и корректировать, исходя из размеров кузова прицепа. Колеса можно подобрать от старой садовой техники, от ручной тележки, мотоцикла, мопеда или автомобиля – все зависит от габаритов будущего изделия. Схемы 2 вариантов крепления колесного шасси приведены на рисунках ниже.

Одноосный прицеп имеет существенный недостаток – смещенный центр тяжести. Из-за этого может перевернуться кузов, груз в нем, или это вовсе приведет к поломке техники. Для большой тачки, предназначенной для перевозки немалых грузов, следует проектировать двухосную конструкцию. Основные крепления и детали останутся такими же, как и для проекта одноосной тележки.

Кузов прицепа

Кузов выполняется из деревянных досок или из листа металла. Для дополнительной прочности следует по бокам и снизу предусмотреть ребра жесткости. В деревянных кузовах углы укрепляются металлическими уголками. Задний борт рекомендуется делать на петлях, для возможности открывания (особенно полезным откидной борт будет для самосвальных агрегатов).

Сцепка и сиденье

По завершении основных работ, после скрепления всех основных узлов конструкции можно приступать к сборке остальных деталей прицепа. Наиболее важными является сцепка и сиденье. Сцепку можно сделать из 3 кусков трубы и прицепного механизма (в нашем случае это тройник, разработанный специально под узел сцепки мотоблока). Такая сцепка крепится к раме болтами. Подробнее устройство сцепки представлено на схеме ниже.

Сиденье можно приварить обычное, например, от старого автомобиля, или оборудовать спереди прицепа сиденье-ящик для инструмента. Его размеры будут зависеть от общей конструкции прицепа. Главное – не использовать слишком тонкие доски и надежно закрепить ящик.

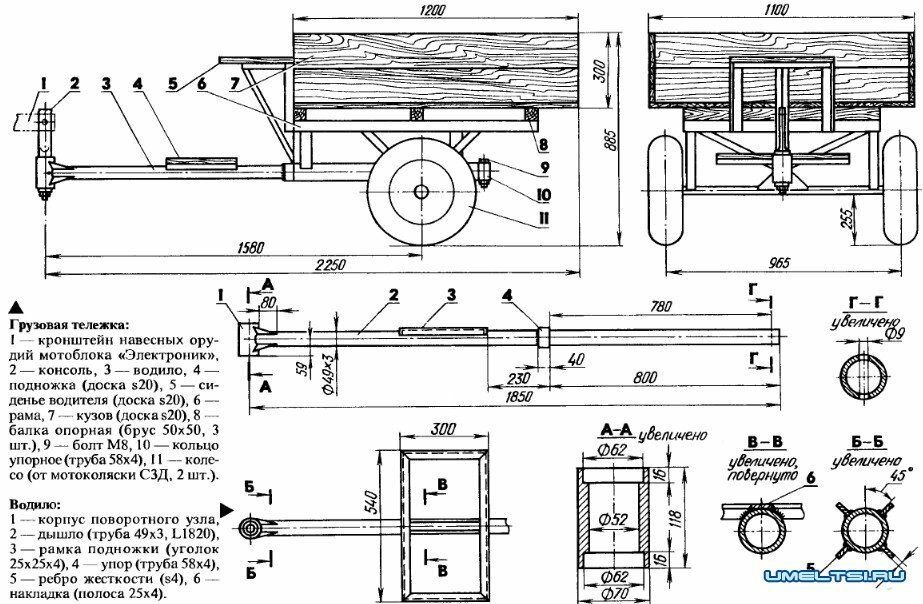

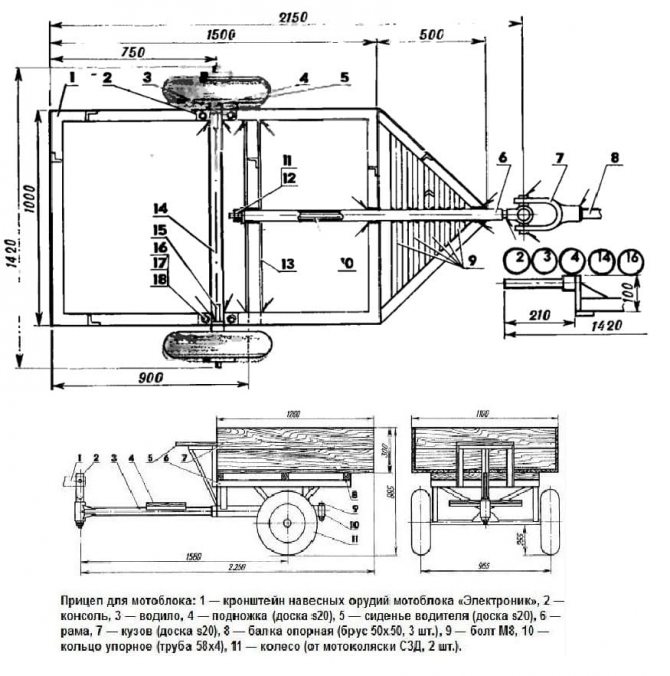

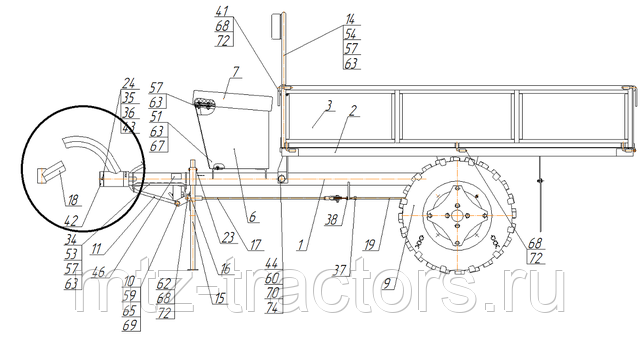

Чертежи прицепа для мотоблока

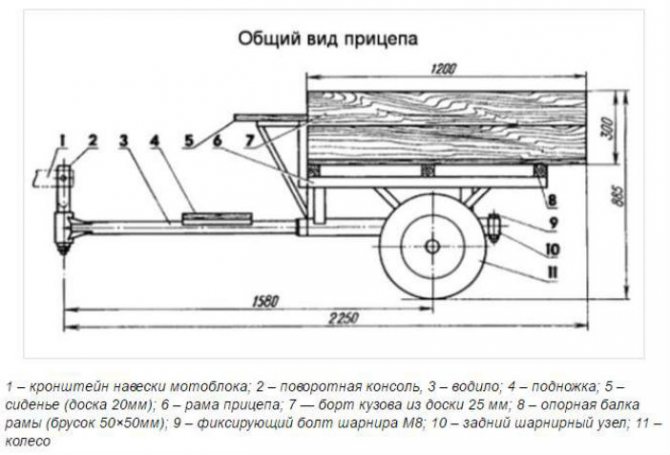

Условно, прицеп можно разделить на несколько основных узлов: водило, рама, кузов, колеса.

Водило, включает в себя несколько деталей, соединенных сваркой. Основную нагрузку здесь, на себя берет стык дышла с корпусом поворотного узла, поэтому это место усиленно 4-мя ребрами жесткости.

Водило

1 — корпус поворотного узла, 2 — дышло (труба 49×3, L1850), 3 — рамка подножки (уголок 25x25x4), 4 — упор (труба 58×4), 5 — ребро жесткости (s4), 6 — накладка (полоса 25×4).

Рама изготовлена из стальных элементов: труб, прямоугольного и круглого сечения, уголков и прутка. Они сварены между собой, и образуют конструкцию (раму), конструктивные особенности рамы обусловлены сельской местностью, где при езде дорога изобилует неровностями, ямами и т.д.

Для колесной оси, используется стальной стержень диаметром 30мм, который соединен при помощи сварки, косынками с лонжеронами и корпусом продольного шарнира, и угловыми опорами. Длина стержня 1070мм, длина выбрана такой, чтобы колеса не выступали за обводы кузова.

Рама прицепа

1 — раскос (уголок 21 х21 хЗ), 2 — рамка сиденья (уголок 21x21x3), 3 — стояк (труба 50x25x4), 4 — стойки сиденья (уголок 40x40x4), 5,14 — подкосы передние (труба 50×25), 6, 15 — лонжероны продольные (уголок 40x40x4), 7, 8 — опоры колесной оси правые (уголок 32x32x4), 9,16 — подкосы задние (труба 50×25), 10 — поперечина усиливающая (уголок 40x40x4), 11 — корпус продольного шарнира (труба 58×4), 12 — ось колесная (пруток 0 30), 13,17 — лонжероны поперечные (уголок 40x40x4), 18 — косынки (s4).

Кузов прицепа – выбираем материал изготовления

Кузов прицепа, сделан из досок, толщиной 20мм, для большей прочности, на углах он усилен металлическими накладками. К раме, кузов крепится при помощи трех опорных рамок из бруса 50*50мм и болтов.

Данная телега, в основном предназначена для перевозки грузов в мешках, поэтому её борта не откидываются.

Также, кузов прицепа можно сделать из разных подручным материалов, листового металла, толщиной не менее 1-1,2 мм, профнастила, досок и даже пластика. Для кузова подойдет любой материал, если он отвечает вашим задачам и требованиям. Здесь надо рассчитать нагрузку, тип перевозимых грузов и т.д.

– Наиболее универсальным вариантом, будет изготовление кузова и листа металла, а чтобы продлить срок службы прицепа, металл следует загрунтовать и покрасить.

– Для кузова из дерева, на углы устанавливают металлические накладки, это придает жесткости и прочности самодельному прицепу. Крепление к раме выполняют болтами и трех опорными рамками.

– При изготовлении кузова из профнастила, не лишним будет установка дополнительных ребер жесткости.

Ось и колеса для прицепа мотоблока

Колеса в данном прицепе позаимствованы от мотоколяски СЗД, колеса идут со ступицами в сборе, а ось обточена под посадочный диаметр.

Для изготовления колесной оси, понадобится стальной стержень длиной 1-1,05 метра. Такая длина стержня обусловлена размера нашего самодельного кузова прицепа. Сделайте уголки и косынки стальными опорами. Использую сварочный аппарат приварите продольный шарнир и лонжероны к стальном стержню используя косынки и уголки. Ось кронштейна и серьги одеваются на лонжероны.

Колеса для самодельного прицепа, подойдут от любой техники, лишь бы они подходили по размеру. Так, довольно просто приладить колеса от Жигулей или мотоколяски, в последнем варианте уже имеются ступицы с нужным нам диаметром оси.

Те, кто силен в технике, утверждают, что можно использовать колеса от садовой тележки, радиус которых составляет 16-18 дюймов, и замечательно подходит под прицеп.

Прицеп, соединяется с мотоблоком при помощи консоли, консоль, сделана таким образом, чтобы подходить под штатную сцепку мотоблока, для навесного оборудования. Верхняя часть консоли представляет из себя ось, вокруг которой вращается поворотный узел водила, в двух подшипниках. Подшипники прикрыты пыльниками, а пространство между ними, заполнено смазкой. Возможно, будет полезна тема “Тележка для мотоблока своими руками”.

Водило соединено с рамой прицепа, шарнирно, т.е. дышло вставлено в трубчатый корпус продольного шарнира, все это зафиксировано болтом М8 и упорным кольцом. На не ровной дороге, это позволяет колесам прицепа, быть независимыми от положения колес мотоблока.

Поворотный узел водила

1 – консоль, 2 — пыльники, 3,6 — подшипники 36206, 4 — корпус, 5 — втулка распорная, 7 — втулка дистанционная, 8 — шайба, 9 — гайка М20х2,5, 10 — масленка, 11 — дышло.

Изготовление и крепление рабочих элементов плуга

Основными элементами однокорпусной конструкции являются отвал и лемех, для создания которых необходима прочная листовая сталь толщиной 3-5 мм. В первую очередь делается лемех, для чего стоит использовать старый диск от «циркулярки», поскольку он производится из высокопрочной стали. Чтобы заточить режущую кромку лемеха, ее следует отбить на наковальне.

Далее, нужно сделать отвал из металлической трубы диаметром 50-60 см и толщиной стенок порядка 5 мм. Из картона или плотной бумаги создается шаблон, который прикладывают к металлу и обводят по всему контуру мелом. После, по полученным линиям, газосваркой вырезают заготовку, которая доводится до необходимых размеров при помощи «болгарки» или молота и наждака.

Необходимые материалы

Комплект материалов и оборудования, необходимых для работы, состоит из:

• электросварочного аппарата;
• болгарки;
• электродрели со сверлами разных размеров;
• десятка электродов No 4;
• стального профиля – трубчатого квадрата с размерами 40Х40 длиной 20 м и 20Х40 длиной 15 м;
• стальной трубы, внутренний диаметр которой соответствует внешнему размеру подшипника у ступицы;
• листового металла 2-миллиметровой толщины площадью 2Х3 м;
• двух ступиц в комплекте от автомобиля «Москвич» марки М2140 либо М 412;
• двух колес от него же, в нормальном техническом состоянии;
• двух навесов от гаражных ворот.

Основные габариты можно подобрать самостоятельно, в зависимости от видов работ, например, 150Х200 см. Высота самодельного прицепа подбирается таким образом, чтобы в рабочем состоянии он имел горизонтальное положение. Грузоподъемность прицепа для обычного мотоблока не должна превышать 500 кг. Для мощных мотоблоков с двигателем в 12 л. с. параметр грузоподъемности может быть и больше. Прицеп можно прикрепить к мотоблоку с помощью стандартной сцепки от плуга или изготовить ее самостоятельно. Водило делается из трубы круглого сечения с выносом от прицепа до отверстия крепления 1,3 м.

Схема шарнирного крепления водила и рамы мотоблока

Соединительная муфта

Установка соединительной муфты возможна на болтах или с помощью сварки. Перед окончательным её креплением к раме прицепа нужно ещё раз проверить совпадение размеров труб рамы и пазом самого жёлоба. Ширина паза не должна превышать ширину трубы более чем на 5 мм.

В случае сварного крепления муфты обеспечивается высокая прочность соединения, но при её повреждении для демонтажа понадобится газовая горелка. Прочность болтового соединения несколько меньше. Рекомендуется использовать болты восьмого класса прочности, менее прочные могут не выдержать усилия на срез. Для соединения достаточно двух болтов, большее их количество ослабит элемент рамы и муфты из-за отверстий под болты.

Основные компоненты изделия

1. Рама. Изготавливается сварным способом из профтрубы;
2. Кузов. Возможны различные варианты. Из досок или фанеры, закрепленных на стальных уголках. Из стальных листов, при помощи сварки. Борта могут быть фиксированными или откидными;
3. Сцепное устройство (дышло). Длина подбирается исходя из удобства управления мотоблоком. Является продолжением (элементом) рамы;
4. Сидение. Крепится на сцепном устройстве или в кузове, в соответствие с конструкцией мотоблока;
5. Рулевой механизм. Самый сложный элемент конструкции. Должен обеспечивать горизонтальное шарнирное сочленение дышла со сцепным приспособлением мотоблока. По возможности надо обеспечить шарнир с двумя степенями свободы. Иначе на местности со сложным рельефом будут возникать дополнительные нагрузки на скручивание между рамой и мотоблоком;
6. Подвеска. Может быть портальной или осевой, в зависимости от конструкции колесных дисков. Возможна установка упругих элементов, но это усложняет конструкцию и снижает грузоподъемность. При малых скоростях и достаточной высоте профиля шин – амортизаторы не обязательны.

Если мощность мотоблока позволяет, можно изготовить четырехколесную тележку. Это повышает устойчивость, и дает преимущество при перевозке габаритных грузов.

В таком варианте передняя ось выполняется на поворотной платформе. Сочленение с мотоблоком может быть жестким или шарнирным. В первом случае возрастает усилие при повороте, во втором – необходимо минимизировать люфты в шарнире.
