Как сделать параллельный упор для циркулярки

Ручная конструкция циркулярки

Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью дисковой пилыбудет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.

Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.

Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы, основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.

Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.

Параллельный упор

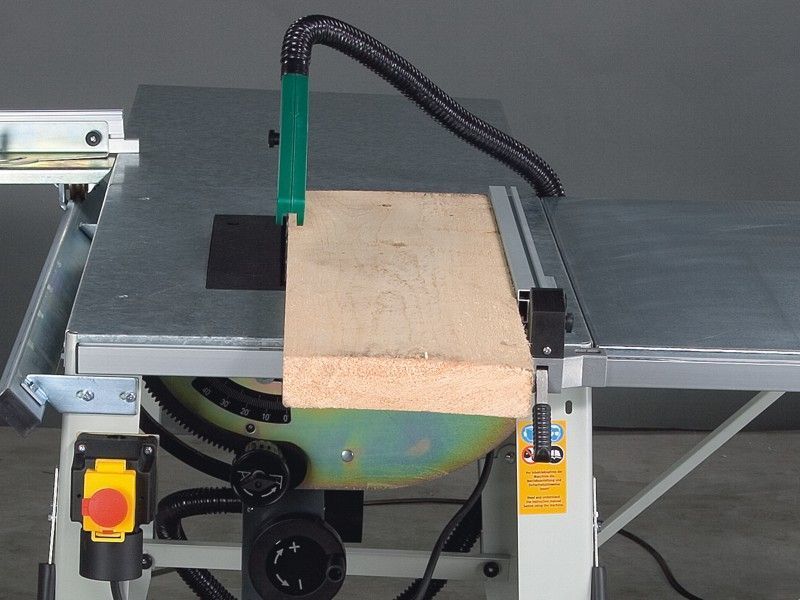

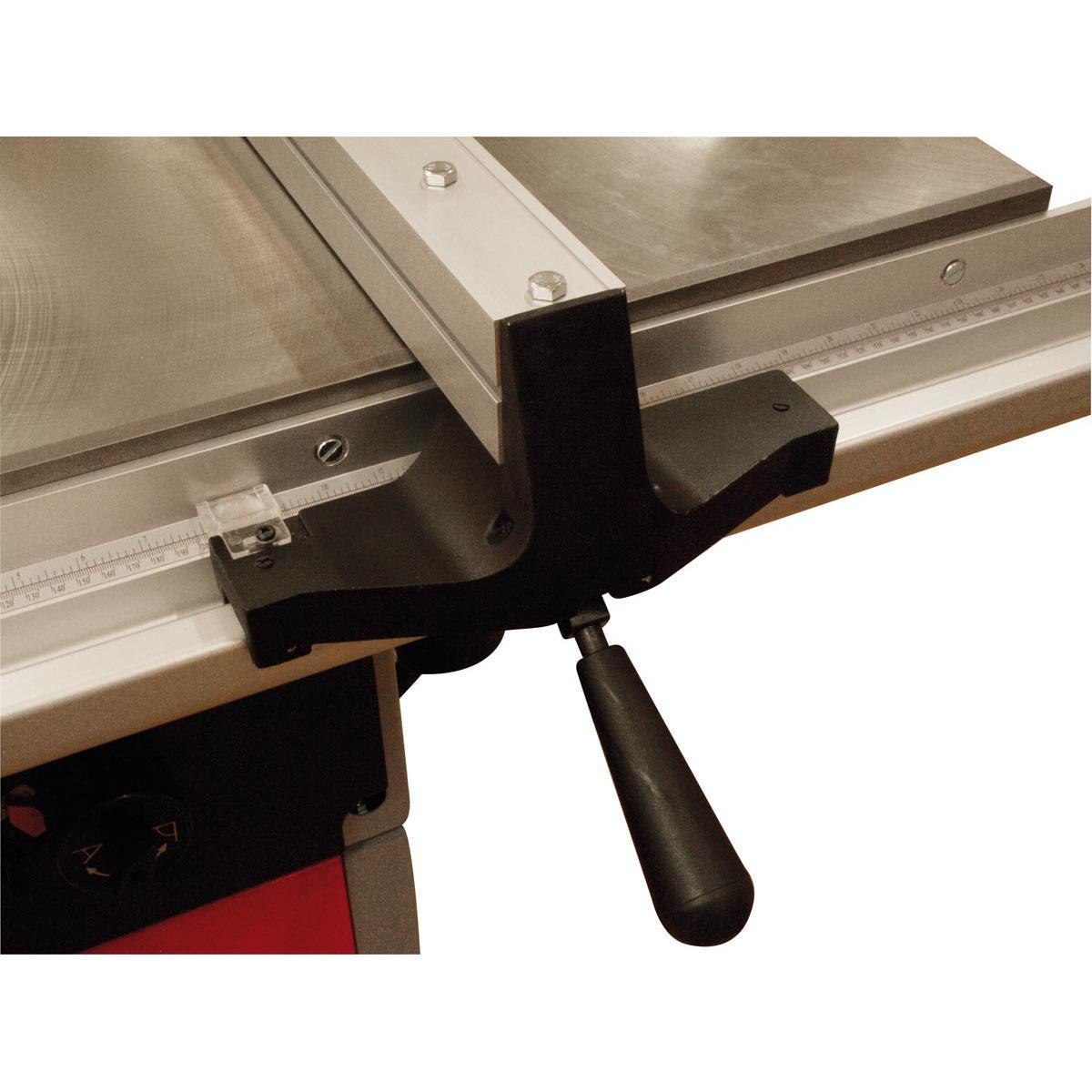

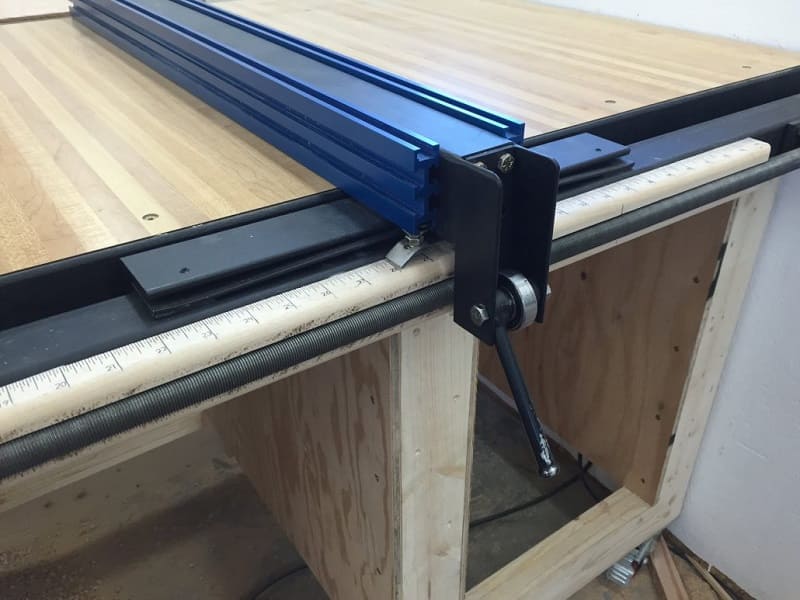

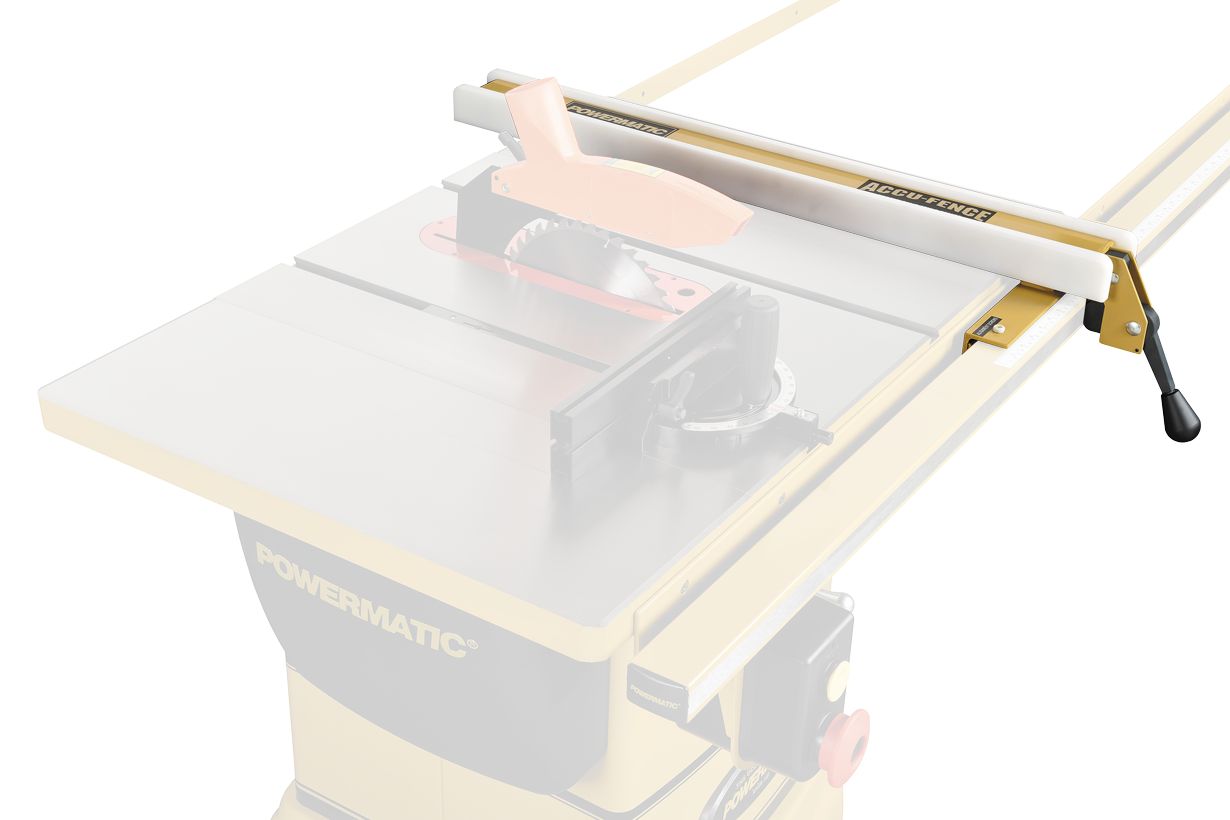

Обычный параллельный упор для циркулярки – хороший пример того, как незначительное дополнение способно принести немалую пользу. Практически каждая ручная дисковая пила комплектуется параллельным упором для продольного распила заданной ширины. Это действительно полезное приспособление.

У штатного упора есть один недостаток. В целях безопасности он устанавливается на величины, позволяющие с его помощью проводить распилы шириной меньше 20–25 мм. Сделано это для того, чтобы упор не мешал движению защитного кожуха пилы. Но достаточно прикрепить саморезами к параллельной планке штатного упора деревянный брусок – и его возможности увеличатся, при этом минимальная ширина резки никак не будет ограниченна.

Каретка для циркулярки и монтаж переднего и заднего упоров:

Добавочная рейка (F) на каретке, рисунок 1, нужна для работы с длинными заготовками. (Примечание: Рейка может быть установлена и с правой стороны, Т- гайки для болтов вставляются в потаи с внутренней стороны упора .)
Далее, просверлить сквозные отверстия в упоре и добавочной рейке, вставьте гайки и закрутите болты.
Сделайте пропил в основании салазок, не боле чем на 1/2 от общей длины каретки, фото С.
Отключите пилу. С помощью угольника установите перпендикулярно задний упор к пильному диску, фото С. Закрепите жестко упор к основанию с помощью струбцин.
Используйте широкий кусок древесины, из отходов и с абсолютно параллельными сторонами, сделайте тестовый поперечный рез, фото D. После реза переверните одну из половинок на 180 градусов и приложите его рез к резу другой половинки. Регулировку можно считать оконченной, когда между резами не будет зазора, фото D вставка.
После всех регулировок пришло время закрепить на шурупы вначале задний упор (С), а потом и передний упор (В).

Установка кожуха для диска и стоп-блок для салазок:

Приклейте и закрепите кожух для диска (E) к упору (С), фото E.
В целях безопасности, каретка для циркулярки должна остановиться в тот момент, когда верхняя часть лезвия пильного диска коснется кожуха диска, рисунок 1.
Два куска древесины жестко закрепленных на каретке и сбоку циркулярного стола решают эту задачу, рисунок 1.
Чтобы избежать потерю ручек, Фото G, рассверлите потаи под размер резиновых уплотнительных колец на внутренней поверхности добавочной рейки, Фото H.

Сделайте стоп-блок для заготовки, как показано на фигуре 2, он состоит из трех частей: передний стоп-блок (G), основной стоп-блок (H) и полоса стоп-блока (I). Перед склейкой трех частей блока, убедитесь, что все грани и ребра квадратные друг с другом.
Каретка для циркулярки смазана воском в нижней части салазок и бегунка, это позволит плавное скольжения каретки.

Предварительные размеры каретки для циркулярки показаны в таблице ниже:

Материалы и сборка

Самодельная направляющая шина может быть смонтирована из алюминиевого штукатурного правила. Приспособление имеет сложную конфигурацию, с одной стороны снабжено продольным пазом для установки рукояток в удобное положение. Скрытые струбцины можно сделать из быстросъемных безвинтовых зажимов.

Лапу из зажима необходимо демонтировать, на ее место установить фторопластовые или полипропиленовые бегунки. Материал подвижного элемента должен быть прочным, обладать пониженным коэффициентом трения. Деталь лучше всего формировать фрезером или ножовкой по металлу с мелкими зубьями, но во втором случае придется дополнительно придать ей форму при помощи напильника.

На следующем этапе бегунки устанавливают в паз правила, из которого будет создана направляющая для ручной .

Необходимо следить, чтобы скольжение было свободным, но без люфта. Необязательно прилагать чрезмерные усилия: в процессе работы узел подлежит фиксации.

Прикручивают салазки к верхней части струбцин. При этом нужно убедиться в прочности соединения, чтобы при работе не произошло самопроизвольное раскручивание узла. Это испортит заготовку или приведет к травме.

Направляющая шина для циркулярной пилы должна хорошо держаться, не давать люфта. Получившаяся конструкция позволит распускать плоский пиломатериал, по длине соответствующий аналогичному параметру линейки минус запас со сторон фиксации струбцин.

Если в ходе тестового распиливания получается идеально ровный рез, ничто не мешает работе, значит, технология была соблюдена, направляющая сделана правильно.

Плюс конструкции — линейка обойдется недорого. Трудозатраты также незначительны, состоят только в формировании ползунков.

Выносная направляющая

Устройство с направляющей шиной имеет недостаток — необходимость контроля бокового контакта пилы с линейкой. В случае раскроя слишком широкой заготовки может не хватит длины рук для того, чтобы направлять материал. Выход — использование каретки на шарикоподшипниках. Она обойдется не так дешево, но окупится в дальнейшем.

Направляющую каретку можно сделать из уголка и металлических пластин. Ширина настраивается с помощью барашковых фиксаторов, интегрированных в подвижные пазы. Профиль сложной конфигурации покупают в специализированном отделе строительного магазина. Вариантов может быть несколько, но нужно обеспечить параллельный упор для циркулярки.

Если по каким-то причинам не получается сделать вспомогательный элемент из профиля, который будет направлять рез по четкой линии, можно купить собранное приспособление, состоящее из каретки и направляющей. Циркулярка будет прочно соединена подошвой с конструкцией каретки.

Важно добиться строгой параллельности хода циркулярки вдоль профиля. Неправильно установленная подставка даст рыхлый срез

Выносную направляющую шину для легко изготовить своими руками. В результате можно будет направлять, обрабатывать крупногабаритный пиломатериал, делать качественный распил, торцовка будет аккуратной, пила будет осуществлять легкие движения. Подача может проводиться вручную или при помощи направляющей штанги.

Рельсовое стусло

Работа с направляющей шиной, собранной по первым двум методам, будет комфортной, но достаточно медленной. Для ускорения процесса лучше использовать рельсовое стусло. Для изготовления направляющего устройства потребуются:

однотипные металлические уголки (2 шт.);
лист фанеры или ДСП толщиной от 1,5 см (в качестве основания);
гайки с болтами (4 комплекта).

Направляющие уголки необходимо закрепить в одной плоскости на расстоянии, немного превышающем толщину обрабатываемой детали. Заготовка должна свободно передвигаться под рельсами, режущий круг не должен оказаться слишком высоко. Болты будут выполнять функцию шпилек. Для уменьшения трения можно подклеить полосы из фторопласта, однако лучше снабдить приспособление колесиками.

Направляющий инструмент, сделанный по такой схеме, сложен, но его эффективность выше.

В видео представлен процесс сборки, функционирования циркулярки с направляющей шиной.

Циркулярка своими руками: безопасность пользования

Если взять во внимание, сколько стоит циркулярка (от 16000 рублей – самая скромная модель), и сопоставить цену с затратами на самостоятельное изготовление (это на 60-90% меньше), то разница получается значительной. Но никакая экономия не будет оправдана в том случае, когда не обеспечивается безопасность работ. Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Для того чтобы избежать травмоопасных ситуаций, стоит придерживаться следующих рекомендаций:

не использовать в качестве сырья древесину с металлическими включениями (гвоздями, уголками, болтами и т. д.);
распиловку досок размером более 200 см должны производить два человека;
работая на циркулярке, нельзя делать резких движений;
перед началом работы необходимо обязательно надеть очки и перчатки;
древесные отходы с поверхности циркулярки следует удалять, так как они могут спровоцировать короткое замыкание.

Категорически запрещается работать на самодельном циркулярном станке:

если не выполнено направляющее приспособление;
отсутствует кожух;
нет предохранителей, задерживающих пальцы;
расклинивающий нож выше пильного диска.

Чтобы избежать травмоопасных ситуаций при работе с циркуляркой, стоит придерживаться техники безопасности

Добротный инструмент дает возможность получить удовольствие от работы. Да и результат радует высоким уровнем качества. Изготовление инструмента своими руками позволит получить желаемые параметры и необходимые эксплуатационные характеристики. Ограничиваться поверхностными знаниями нельзя ни в одном виде деятельности, особенно технического направления. Браться за самостоятельную сборку циркулярки стоит только после тщательной теоретической подготовки и полном представлении о практической части процесса.

https://remoo.ru/instrumentyi/cirkulyarka-svoimi-rukami

Поделиться новостью в соцсетях

« Предыдущая запись

Из фанеры

Это один из простейших универсальных вариантов направляющей для ручной циркулярной пилы, сделанной своими руками, и потому он наиболее распространён в домашних мастерских. Рассмотрим подробно процесс его изготовления и принцип работы.

Необходимые материалы

Для изготовления такой шины понадобятся три отрезка фанеры толщиной 10 мм. Их длина должна быть одинаковой и обычно равняется длине верстака, на котором будут производить работы. Один из отрезков должен быть шириной 25-35 см (он будет служить основанием), ширина остальных двух будет определена во время изготовления шины. Также подготовьте саморезы по дереву размером 16 мм.

Чертеж с размерами:

Инструкция по изготовлению

При создании направляющей требуется очень точно соблюдать все размеры. Небольшие отклонения может привести к резкому ухудшению результата. При желании вместо фанеры можно использовать ламинат.

Фанерная направляющая шина изготавливается в несколько шагов:

измерьте расстояние от внутреннего края диска пилы до направляющего паза продольного реза, расположенного на опорной платформе инструмента.
Обрежьте одну из фанерных полос так, чтобы её ширина была на 0,2-0,5 мм меньше расстояния, полученного в п.1. Волокна верхнего слоя шпона на фанере должны быть направлены продольно.
С помощью саморезов прикрутите получившуюся полосу к широкому отрезку фанеры (основанию), точно совместив их торцы. Это будет рабочий край шины.
Штангенциркулем измерьте ширину направляющего паза продольного реза.
Прикрутите оставшуюся полосу фанеры к основанию параллельно первой полосе. Между ними должен остаться зазор, размер которого должен быть на 0,2-0,5 мм меньше ширины паза, измеренного в предыдущем пункте.
Чтобы не повредить распиливаемый материал, к готовой направляющей с нижней стороны приклеивается слой мягкой ткани.

Самодельная направляющая готова, осталось подготовить ручную пилу. Для этого отпилите узкую полосу толстой фанеры или другого достаточно прочного материала. Высота этой полоски должна быть на 8-9 мм больше глубины направляющего паза на подошве пилы. Ширина же соответствует ширине этого паза. Длина на несколько сантиметров больше длины подошвы.

Получившуюся полосу-ограничитель следует закрепить в направляющем пазу так, чтобы она выступала за оба края подошвы.

Как использовать фанерную шину?

Чтобы сделать рез, понадобятся две струбцины и два плоских деревянных бруска толщиной чуть больше обрабатываемой детали. Направляющая шина устанавливается концами на эти бруски так, чтобы её рабочий край немного выступал за край столешницы верстака. В местах, где шина опирается на бруски, она плотно крепится струбцинами к верстаку.

Разрезаемая заготовка с линией распила, заранее отмеченной карандашом, кладётся под шину, а линия реза совмещается с её рабочим краем. Наконец, циркулярка с закреплённой на ней ограничительной полосой устанавливается на шину так, чтобы ограничитель на подошве точно вошёл в подготовленный зазор. Теперь можно пилить, придерживая заготовку свободной рукой и слегка прижимая пилу в сторону верстака.

Требования к безопасности работ

Одной из причин травматизма при работе циркуляркой является захламленность рабочего места.

Также важно следить за устойчивостью, прочностью всех элементов конструкции, а при разбалансировке — применять меры к устранению проблем. Перед включением пилы нужно убедиться, что она хорошо закреплена

При необходимости — подкрутить саморезы/болты

Перед включением пилы нужно убедиться, что она хорошо закреплена. При необходимости — подкрутить саморезы/болты.

Категорически запрещено держаться за материал близко к месту распила! Это чревато отскакиванием сучков, стружки в глаза или на открытые части тела. Обязательно надевать очки перед работой и одежду с длинным рукавом.

Самостоятельное изготовление стола под циркулярную пилу — не такая уж сложная задача, как может показаться. Если под рукой есть хороший материал, его параметры выбраны правильно, а мощность инструмента варьируется от 500 до 1000 Вт, вышеописанная инструкция станет основой работы.

Не стоит забывать, что на каждом этапе изготовления стола необходимо проверять точность собственных действий. Иначе, при возникновении отклонений в размерах или деформации ножек при стяжке ребер жесткости, восстановить устойчивость будет очень сложно. Тем не менее, изготовление стола для циркулярки своими руками — вполне реальная задача на пару часов, с которой справились уже тысячи людей.

Изготовление столешницы

Рабочая поверхность выпиливается электролобзиком из фанеры по принятым размерам. Заготовка обрабатывается наждачной бумагой или шлифмашинкой. Кромки столешницы фрезеруются.

С нижней стороны листа выполняется разметка под крепление ручной пилы. Намечается сектор для отверстия под диск.

Если планируется распил заготовок под различными углами, прорезь должна иметь трапецеидальный контур с расширением вниз. Паз вырезается ручной циркуляркой, предварительно на концах намеченного сектора высверливаются отверстия ø10 мм. Также отверстия необходимо сделать в станине инструмента и столешнице для крепления на болтах.

Далее производится разметка рамы жесткости для горизонтальной поверхности стола. Ребра по периметру должны отступать от края столешницы на 5-10 см. Выпиленные по размеру доски прикладываются торцом к разметке на нижней поверхности листа, карандашом обводятся их контуры.

Схема столешницы для циркулярной пилы.

Посередине размеченного контура рамы проводится центральная линия.

На ней отмечаются места под саморезы для крепления ребер. Под крепеж высверливаются сквозные отверстия с фаской сверху для утапливания шляпок. Саморезы должны вкручиваться через 10-20 см, от углов рамы — на расстоянии по 5 см.

Доски сажают на столярный клей по намеченному периметру и зажимают струбцинами.

После высыхания клея, не снимая прижимных устройств, вкручивают саморезы с завинчиванием шляпок в потай. В углах в торец рамы вкручивается по 2 самореза. Затем к готовой столешнице необходимо прикрепить устойчивые ножки.

Делаем шину своими руками

Главная задача — это сделать своими руками геометрически точное изделие, что непросто. Хочется изготовить удобное и надежное приспособление, затратив минимум времени.

Вариант 1

Направляющая шина из ламината — самого простого и доступного материала.

Отрезаем два куска ламината одинаковой длины по линейке (например, по 50 см).
Фрезеруем по одной кромке.
Саморезами прикрепляем к основе, сделанной тоже из ламината.
Ширина паза выверяется с помощью листа бумаги формата А4, с толщиной приблизительно 0,11 мм: в устройство вставляется бумага и прикручивается.
К подошве дисковой пилы направляющая фиксируется своими руками через крепление для бокового упора. Можно просверлить специальное отверстие в корпусе, если не жалко и прошел гарантийный срок.
При работе с шиной ее следует максимально выдвинуть перед ручной дисковой пилой. А нос подошвы должен на несколько сантиметров заступать на направляющую. Теперь возьмем диск для распиливания ламината и на месте отпиливаем края направляющих, чтобы они идеально совмещались с разметкой;

Такое устройство немного съедает глубину пропила (приблизительно на 1,5 см), зато оно очень удобно и просто делается своими руками.

Вариант 2

Теперь в качестве основы для шины возьмем строительное правило. Подойдет модель с ручками, которые передвигаются по желобку.

Снимаем рукоятки, вместо них подбираем мягко фиксирующиеся струбцины с пружинными ручками. Есть модели со съемной верхней частью — они как раз подойдут. Сняв ее, струбцина с помощью переходника фиксируется на правиле.
Переходники придется сделать самостоятельно из полипропилена на фрезерном станке. В итоге, должны получиться детали, в разрезе напоминающие букву «Т», они плотно вставляются в паз для ручек.
В «ножке» переходников проделываем отверстия и на винты прикручиваем струбцины.
Направляющая укладывается на лист материала пазом вниз и струбцинами снизу надежно прижимается. Сверху нет ни одной детали, тормозящей работу дисковой пилы. Ограничение в работе только одно — длина правила, поэтому нужно брать самое длинное.

Вариант 3

Для получения точного реза дисковой пилой необходимо одно важное условие: край основания инструмента, который прилегает к направляющей, должен быть идеально ровным. Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях

Поэтому предлагаем еще один вариант направляющей — рельса

Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса

Профессиональные агрегаты с литыми подошвами обладают этим свойством по определению. Чего не скажешь о недорогих штампованных основаниях. Поэтому предлагаем еще один вариант направляющей — рельса.

Инструмент будет перемещаться по ней, не упираясь в направляющую рейку. Заодно значительно снижая усилие, необходимое для толкания ручной пилы.

Для рельсы подойдет алюминиевый П-образный профиль. Необходимы два отрезка разного сечения. Меньший профиль должен вставляться в больший без зазора, но перемещаться свободно.

Теперь можно собирать своими руками направляющую рельсу:

Берем фанеру №3 и винтами прикрепляем направляющую большего диаметра. Головки саморезов и винтов стачиваем, чтобы спрятать их заподлицо.
Плотно приставляем с двух сторон направляющей по полосе фанеры №10 и также крепим на саморезы. Вместо фанеры можно использовать ДСП.

Отпиливаем лишние куски по ширине и рельса готова к использованию.

Теперь следует подготовить ручную пилу:

Вставляем маленький профиль в рельсу и снимаем высоту «ножек», чтобы он укладывался заподлицо.
Закрепляем обрезанный профиль к подошве пилы параллельно пильному диску. Для этого используем пару винтов-барашков М4. Если платформа дискового инструмента качественная и ровная, можно придерживаться ее края.
Размещаем ручную пилу на направляющей, вставив профиль в направляющую рельсу, включаем пилу и отпиливаем лишнюю полоску по ширине.
Теперь для идеального реза необходимо наложить кромку шины на разметку и прикрепить направляющую струбцинами. Главная фишка конструкции — рельса. При пользовании такой шиной пила двигается плавно, не болтается, подается легко и очень точно режет.

Видеоролики демонстрируют заводские и самодельные направляющие шины:

Поперечный упор

Иногда своими силами делают поперечный упор для торцовки заготовок на обычной стационарной циркулярке.

Это просто устройство. Состоит из доски или куска толстой фанеры.

Доска ставится длинной стороной поперек оси пиления, под 90 градусов к диску. Пропил под диск на половину ширины доски делается через 5-10 см от края. Крепится к столу болтами или струбцинами. Причем струбцины не должны мешать проходу заготовки. Под шляпки болтов делятся отверстия, чтобы они сели впотай, ниже поверхности доски.

Ограничительный брусок прикручивают к доске саморезами, на нужном расстоянии от диска. При распиловке между диском и ограничительным бруском остаются заготовки фиксированной нужной длины. Оставшаяся часть заготовки остаётся за диском.

Если у вас до сих пор нет, параллельного упора для циркулярной пилы, то рекомендуем им обзавестись, как видите, этот очень полезная вещь, которая существенно облегчает и одновременно повышает качество работы. К тому же стоит он сущие копейки.

Направляющая шина

Для разрезов крупногабаритных и длинномерных листовых пиломатериалов на столе будет полезна длинная направляющая шина для циркулярной пилы, сделанная своими руками.

Основой в данном случае является (8–10 мм) фанерная полоса длиной, превышающей габариты раскраиваемого листа. Сама шина может быть деревянной (брусок толщиной 15–20 мм) или металлической из профиля П-образного сечения. Шина крепится на основу клеем или шурупами. С одной стороны от нее должен оставаться узкий край основы, достаточный для крепления к листу струбцинами. С другой стороны проводится первый разрез пилой по основе. После этого край основы будет точно совпадать с местом прохода диска циркулярки. При работе его совмещают с разметкой на листе, закрепляют упор и проводят пиление листа.

Применение циркуляционных ручных пил

Ручная дисковая электропила относится к категории ручных инструментов.

Схема устройства циркулярной пилы.

От данного параметра зависит требуемая мощность и диаметры пильных дисков. По глубине распила инструмент принято делить на категории::

До 45 мм – мощность от 0,8-1,2 кВт, диаметр диска 130-160 мм;
До 60 мм – мощность около 1,8 кВт, диаметр диска до 200 мм;
Более 60 мм – мощность более 2 кВт, диск диаметром до 350 мм.

Приобретая пилу, целесообразно поинтересоваться ее возможностями. Например, можно ли перемещать диск в вертикальной плоскости, что позволяет начинать резать материал необязательно с края. Хорошо, если имеется регулировка скорости вращения и быстрое торможение диска после выключения инструмента. Важным для домашней электросети является и плавность пуска, что существенно уменьшает бросок тока в сети.

Рисунок 1. Электрическая пила – такой вид пил хорошо подходит для работ по дереву.

Мощная ручная циркулярная пила может быть закреплена снизу стола и использована как стационарная пилорама с ограниченной глубиной распила. Стационарные пилорамы обязательно имеют направляющую, с помощью которой можно выполнить распил, например, доски, так, чтобы ее продольные грани были параллельны, а углы в поперечном сечении были прямыми.

Разрезать большие листы даже на стационарной пилораме одному неудобно. Такая проблема возникает при самостоятельном изготовлении мебели, когда необходимо резать фанеру или другой материал в виде больших листов. При пользовании ручной циркуляционной пилой в обычном варианте разрезать ровно лист по всей длине и с перпендикулярными гранями является невозможным.

Поэтому, покупая ручную циркулярную пилу, мастер приобретает к ней и специальное приспособление, каким является шина направляющая (направляющая линейка), позволяющая ровно разрезать лист по всей длине. На изображении 1 показан один из вариантов направляющей линейки.
