Как сделать каретку для циркулярной пилы

Введение

Станок состоит из трех основных конструктивных элементов:

  • основание;
  • распиловочный стол;
  • параллельный упор.

Основание и сам распиловочный стол – это не очень сложные конструктивные элементы. Их конструкция очевидна и не столь сложна. Поэтому в данной статье мы будем рассматривать наиболее сложный элемент – параллельный упор.

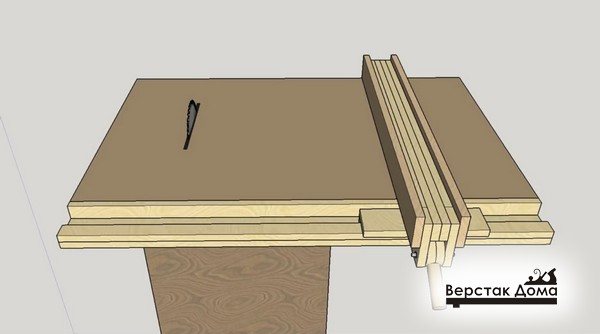

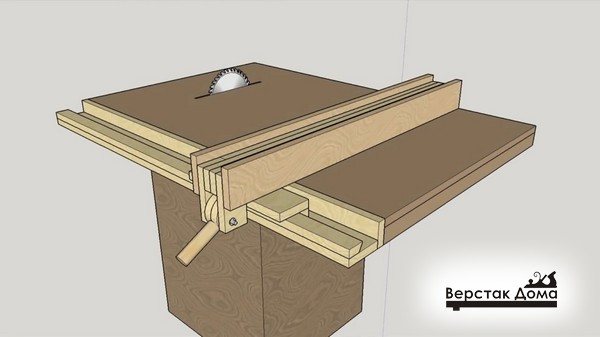

Итак, параллельный упор – это подвижная часть станка, которая является направляющей для заготовки и именно вдоль нее движется заготовка. Соответственно от параллельного упора зависит качество реза по тому, что если упор будет не параллельным, то возможно или заклинивание заготовки или кривой пил.

Кроме того, параллельный упор циркулярной пилы должен быть довольно жесткой конструкцией, так как мастер прилагает усилия, прижимая заготовку к упору, и если будут возможны смещения упора, то это приведет к непараллельности с последствиями, указанными выше.

Существуют различные конструкции параллельных упоров в зависимости от приемов его крепления к циркулярному столу. Приведем таблицу с характеристиками этих вариантов.

Конструкция параллельного упораДостоинства и недостатки
Крепление в двух точках (спереди и сзади)Достоинства: · Довольно жесткая конструкция, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Не требует массивности самой направляющейНедостаток: · Для крепления мастеру нужно произвести зажим одного конца спереди станка, а также обойти станок вокруг и закрепить противоположный конец упора. Это очень неудобно при подборе необходимого положения упора и при частой переналадке является существенным недостатком.
Крепление в одной точке (спереди)Достоинства: · Менее жесткая конструкция, чем при креплении упора в двух точках, · Позволяет поместить упор в любое место циркулярного стола (слева или справа от пильного диска); · Для изменения положения упора, достаточно выполнить его фиксация с одной стороны станка, там, где располагается мастер в процессе пиления.Недостаток: · Конструкция упора должна быть массивной, чтобы обеспечить необходимую жесткость конструкции.
Крепление в пазу циркулярного столаДостоинства: · Быстрая переналадка.Недостаток: · Сложность конструкции, · Ослабление конструкции циркулярного стола, · Фиксированное положение от линии пильного диска, · Довольно сложная конструкция для самостоятельного изготовления, особенно из дерева (делается только из металла).

В данной статье мы разберем вариант создания конструкции параллельного упора для циркулярки с одной точкой крепления.

Циркулярка своими руками: безопасность пользования

Если взять во внимание, сколько стоит циркулярка (от 16000 рублей – самая скромная модель), и сопоставить цену с затратами на самостоятельное изготовление (это на 60-90% меньше), то разница получается значительной. Но никакая экономия не будет оправдана в том случае, когда не обеспечивается безопасность работ

Перед началом работы на циркулярке необходимо обязательно надеть очки и перчатки

Для того чтобы избежать травмоопасных ситуаций, стоит придерживаться следующих рекомендаций:

  • не использовать в качестве сырья древесину с металлическими включениями (гвоздями, уголками, болтами и т. д.);
  • распиловку досок размером более 200 см должны производить два человека;
  • работая на циркулярке, нельзя делать резких движений;
  • перед началом работы необходимо обязательно надеть очки и перчатки;
  • древесные отходы с поверхности циркулярки следует удалять, так как они могут спровоцировать короткое замыкание.

Категорически запрещается работать на самодельном циркулярном станке:

  • если не выполнено направляющее приспособление;
  • отсутствует кожух;
  • нет предохранителей, задерживающих пальцы;
  • расклинивающий нож выше пильного диска.

Чтобы избежать травмоопасных ситуаций при работе с циркуляркой, стоит придерживаться техники безопасности

Добротный инструмент дает возможность получить удовольствие от работы. Да и результат радует высоким уровнем качества. Изготовление инструмента своими руками позволит получить желаемые параметры и необходимые эксплуатационные характеристики. Ограничиваться поверхностными знаниями нельзя ни в одном виде деятельности, особенно технического направления. Браться за самостоятельную сборку циркулярки стоит только после тщательной теоретической подготовки и полном представлении о практической части процесса.

https://remoo.ru/instrumentyi/cirkulyarka-svoimi-rukami

Поделиться новостью в соцсетях

« Предыдущая запись

Детали

Чаще всего используются полированные валы, которые отличаются невысокой ценой. Покупка этих элементов труда не составит. Они подлежат монтировке и обработке. Чаще всего изготавливаются из прочной стали.

После этого верхние слои подлежат закаливанию индукцией, что благотворно влияет на период использования и показатель износа. Идеальная гладкость дает возможность перемещаться каретке по полированному слою предельно удачно. С обеих оконечностей валы можно крепить двумя руками без лишних проблем.

Но также на рынке имеется немало поддельных элементов из низкокачественного металла, так как вероятность точной проверки на месте равна нулю.

Недостатки:

  1. Основание не фиксируется. Вал можно поддерживать только на основании двух крепежных устройств. Это дает возможность значительно облегчить инсталляцию собственноручно, но при этом в независимости от настольной опоры. Из-за этого повышается возможность допущения дефектов во время обработки изделия. По истечении времени направляющие для каретки токарного станка скатываются и искривляются.
  2. Имеются провисания на длинных промежутках. Из-за провисов вал с длиной более 100 см не используют при обработке для станка. Имеют также значение толщины и длины валовой поверхности. Наилучший вариант – это 0, 05, а еще выгодней 0,06 – 0,1.

Нюансы при работе

Важные моменты в ходе изготовления:

  • Деревянные детали зачищаются шлифмашинкой или наждачкой. Это относится и к основе каретки, и ее полозьям.
  • Пазы необходимо периодически смазывать, например, парафином. Воск для этих целей не подходит.
  • Клеевое вещество нужно наносить лишь тогда, когда с салазки полностью удалена пыль. Кусочки стружки могут создавать неровности в готовом изделии.
  • При неаккуратном обращении пила может выходить за края стенки. Рекомендуется сделать дополнительный брус там, где пилящий ролик идет через каретку.
  • На этапе тестирования каретки нужно убедиться, чтобы циркулярка свободно проходила через стены инструмента. Отверстие должно быть чуть шире пилы.

Полезные функции

Что еще будет полезно иметь под рукой мастеру:

  • Нож расклинивающий — сохраняет целостность диска, предотвращает его защемление.
  • Пылесборник для удаления опилок в ходе работы в специальный контейнер. Таким пылесосом очищается как сам участок среза, так и воздух в помещении. К пиле инструмент подключается через переходник.
  • Лифт-машина (или просто — лифтмаш) для подъема фрезера на нужную высоту.
  • Указка в корпусе пилы помогает совершать более точные пропилы.
  • Освещение: наличие подсветки у циркулярки позволяет использовать ее в любых помещениях, даже довольно темных.
  • Резиновые ручки, чтобы пилящий инструмент надежно сидел в руке.

Прежде чем начинать работать с изготовленной кареткой, необходимо ее протестировать

Циркулярный агрегат и салазка к нему могут быть разного внешнего вида и назначения. Конструкция шипорезной направляющей имеет сложную схему изготовления и доступна не каждому мастеру. Однако, описанная инструкция деревянной каретки понятна и может быть повторена довольно быстро и без специфических инструментов.

Изготовление упора для циркулярной ножовки

Упор для распила 2 видов: параллельный и угловой. Каждый вариант имеет свои особенности, о которых нужно знать перед изготовлением.

Угловой

Угловой упор для станка используется довольно часто. С его помощью распиловка досок проходят точно и быстро под прямым углом. Также он применяется для торцевания досок, из которых изготавливают упор. Приспособление для пиления под углом можно с легкостью сделать своими руками.

  • Взять для основания лист, изготовленный из фанеры. Его толщине не должна превышать 1 см.
  • Закрепить на основе направляющий брусок, высота которого составляет не более 2 см.
  • Внизу рекомендуется закрепить упор, находящийся перпендикулярно направляющей. Он должен быть сделан из такого же куска материала.
  • Отделить неиспользуемые части бруска. Промежуток от направляющей до пильного диска каждый раз рассчитывается в индивидуальном порядке, поэтому к обрабатываемому материалу ее рекомендуют крепить с угла струбцинами.
  • Применить крепежные устройства из деревянных шайб.
  • Осуществить прижим барашковой гайкой на винте.

Параллельный

Осуществить параллельный упор для циркулярки своими руками можно следующим образом:

  1. Просверлить 6 размеченных отверстий диаметром 0,8 см.
  2. Обработать наждачной бумагой заусенцы, которые создаются от сверления.
  3. Запрессовать в крайние отверстия каждой тройки по два штифта размером 0,8х1,8 см.
  4. Положить полученную конструкцию на стол так, чтобы штифты вошли в пазы, предусмотренные для циркулярной пилы.
  5. Вставить болты снизу рабочей поверхности в пазы и средние отверстия между ними. Резьбовая часть должна войти в отверстия рейки и прорезь стола.
  6. Навинтить обычную гайку с каждой стороны поверх рейки.
  7. Опустить обе гайки.
  8. Переместить рейку до нужного расстояния от диска и зафиксировать ее гайками.

Изготовление верстака

  1. Разметить и вырезать из фанеры столешницу нужного размера. Зачистить наждачной бумагой поверхность.
  2. В нижней части на столешнице размечаем места под отверстия для крепления пилы. Для этого нужно снять диск и установить пилу в нужное место, делая пометки. На поверхности дыры под болты зенкуем, а шляпы болтов нужно зашлифовать.
  3. Если материал будет резаться под разными углами, отверстие под диск нужно сделать в форме перевернутой трапеции.
  4. Нанесите на столешнице места крепления ребер жесткости (снизу, на расстоянии около 8 см от края). Ножки нужно закрепить к ребрам. Ребра прикручиваются саморезами с промежутками в 25 см и проклеиваются ПВА.
  5. Ножки делаются из бруса длиной 100 см. Затем делают стяжку из бруса для дополнительной прочности.
  6. Для возможности регулировать высоту ножек стола снизу крепят гайки с болтами М14.
  7. Фиксируем пилу снизу.
  8. Крепим розетку с внутренней стороны стола. От нее тянем провод к выключателю.
  9. Делаем параллельный упор. Отрезаем две полосы из фанеры, длиной такой же, как ширина стола. Ширина полос по 10 см. Углы делаем круглыми. Обе полосы шлифуем и скрепляем саморезами. Потом режем две полосы такой же длины, но втрое шире. Скрепляем их. Это будет направляющая. Скрепляем упор и направляющую. Выставляем прямой угол относительно диска. Крепим ролики.

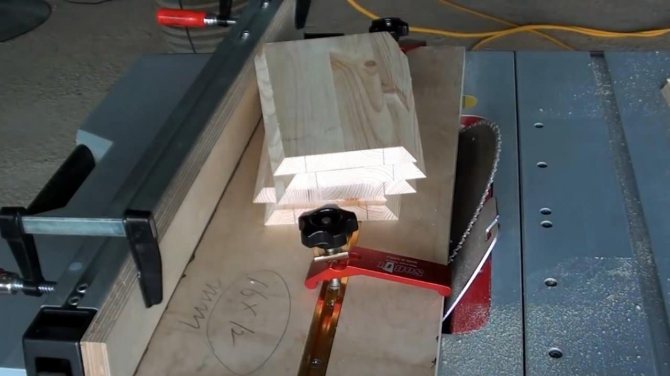

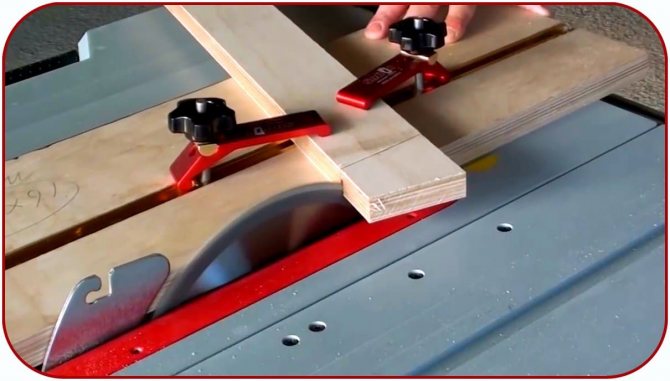

Изготовление каретки для циркулярки своими руками

На функционал и качественную работу стационарной циркулярки в значительной степени влияет наличие приспособлений. Одним из таких является каретка. Выполнить ее в домашних условиях совершенно несложно, а вот осуществление торцевания и отпиливания материала под углом 45° значительно упростится.

Сделать данное приспособление для циркулярки можно из листа фанеры следующим образом:

вырезается фанера размером несколько шире, чем стол циркулярки;

Каретку для циркулярки можно изготовить собственноручно.

  • в нижней части к ней при помощи клея или шурупов прикрепляются направляющие бруски, расстояние между которыми должно равняться ширине стола;
  • сверху подобным образом, с применением шурупов или клея, фиксируются упорные бруски.

При помощи направляющих каретка подается по столу на пильный диск, делающий на приспособлении сквозной пропил. Высота бортиков, которая должна быть больше выступающего пильного диска, позволяет сохранять целостность и жесткость каретки. Если стоит задача выполнить распил под углом 45°, необходимо использовать дополнительную планку, которая в данном приспособлении является съемным элементом. Распил выполняется путем прижимания заготовки к расположенной под углом планке.

Чтобы фанерная поверхность каретки легко очищалась от отходов пиления, ее нужно покрыть лаком в несколько слоев.

Фанера должна быть размером немного шире, чем стол циркулярки.

Преимущества и недостатки самодельной каретки для циркулярки

При создании каретки для циркулярки можно:

  • Добиться оптимальных размеров.
  • Изменить стандартный внешней вид, например, сделать радиусную каретку для изогнутых форм.
  • Выбирать подходящие материалы: алюминий, дерево, профили и т.д.
  • Сэкономить — использовать имеющиеся под рукой инструменты.

Однако, если мастерить направляющую самостоятельно, появится ряд сложностей. В частности, необходимо обладать соответствующими знаниями о процессе, приобрести специфические инструментарий для работы, которого может не оказаться у непрофессионального столяра.


Каретки разделяются на ручные и стационарные, любительские и профессиональные

Что учесть при выборе направляющей для циркулярной пилы

Применение направляющей шины для циркулярной пилы требует учитывать особенности:

  • параметры обрабатываемых деревянных заготовок;
  • технические возможности пилы;
  • частоту применения этого дополнительного инструмента.

Выбирая конструкцию направляющей шины, следует оценить частоту применения этого агрегата, то есть, как часто вы собираетесь его использовать.

Одной из важных особенностей при выборе направляющей является оценка технических характеристик используемой пилы

В этом случае следует особое внимание обратить на следующие параметры:

  • допустимую длину реза;
  • мощность используемого инструмента;
  • ширину получаемого паза;
  • особенности применяемых пил (диаметр диска, величина зубьев и так далее);
  • разрешённое направление распила (продольное, поперечное, произвольное);
  • возможность распила плотных изделий (крепкой древесины, ламината, клееного бруса);
  • порядок применения имеющейся системы обеспечения безопасной работы для конкретного типа циркуляционной пилы.

Изготовление направляющей шины для циркулярной пилы позволит дополнить набор добавочных приспособлений. Устройство позволит проводить качественную обработку деревянных изделий. В результате совместного применения циркуляционной пилы и направляющей шины получается ровная, высококачественная кромка, готовая для дальнейшей обработки.

Подшипники в каретке для фрезера

Выделяют две разновидности подшипников при инсталляции направляющих:

  • Втулки для шариковых элементов.
  • Подшипники для обеспечения скользящей поверхности.

Недостатки такого рода подшипников:

  1. Выдерживают небольшую нагрузку.
  2. Образование высокого давления вследствие невысокого ресурса функционирования. Необходимость периодической замены вала из-за образования канавки.
  3. Опилки и липкая пыль забивают слоты.

Подшипники для обеспечения скольжения по поверхности производят из нетвердых металлов, таких как капролон. В случае выдерживания всех допусков показатели грузоподъемности и прецизионности подшипника скольжения достаточны высоки. Тем не менее опилки и грязь не способны навредить агрегату. Но это относится только к деталям из бронзы, которые качественно обработаны.

Со временем происходит износ изделия, который требует периодической подгонки, чтобы избавиться для избавления от зазоров. Как правило, для изготовления собственными руками применяют более доступные подшипники.

Преимущества и недостатки самодельной каретки для циркулярки

При создании каретки для циркулярки можно:

  • Добиться оптимальных размеров.
  • Изменить стандартный внешней вид, например, сделать радиусную каретку для изогнутых форм.
  • Выбирать подходящие материалы: алюминий, дерево, профили и т.д.
  • Сэкономить — использовать имеющиеся под рукой инструменты.

Однако, если мастерить направляющую самостоятельно, появится ряд сложностей. В частности, необходимо обладать соответствующими знаниями о процессе, приобрести специфические инструментарий для работы, которого может не оказаться у непрофессионального столяра.


Каретки разделяются на ручные и стационарные, любительские и профессиональные

Как сделать что-то самостоятельно, своими руками. домашний мастер-сайт

Как сделать самодельные стационарные циркуляры своими руками

Мы делаем круглый стол

В одной из записей мы уже упоминали, как выбирать и покупать циркулярную пилу (круговую). Теперь поговорим о том, как превратить его в стационарный инструмент, необходимый для каждого мастера. самоделькин. Все описанные чертежи и схемы для изготовления циркулярных пил вы найдете ссылку Посмотреть альбом.

Без хорошего электроинструмента сложно построить современный дом. В то же время инструмент. это только бесполезная игрушка, если искусные руки мастера не привязаны к ней.

Электрическая циркулярная пила. чрезвычайно полезный инструмент для нужд дачной конструкции. Отрежьте пиломатериалы разных секций под любым углом, вырежьте листы фанеры или древесноволокнистые плиты. работы, которые традиционно выполняются с помощью вращающегося пильного диска. Но это еще не все, что может быть «круговым». универсальным инструментом, на мой взгляд.

Для меня, например, Циркулярная пила. незаменимым помощником в выполнении почти всех работ, где требуется выбор древесины. Ключи для сращивания досок в щитах, канавки для суставов посередине или «сквороднем», складки для изготовления всех видов рамок, оконных и дверных рамок. это и многое другое легко разрезать, имея под рукой такой замечательный инструмент, как электрическая циркулярная пила. Он может работать как в ручном режиме, так и в стационарном режиме. Однако в любом случае целесообразно использовать другое, облегчающее рабочее оборудование.

Так. например, самое простое устройство, которое позволяет вам легко и быстро увидеть край необрезной или просто неровной доски, является стоп-баром. В качестве последнего я использую либо хорошо вырезанный деревянный грабли, либо кусок алюминиевого угла

Я прикрепляю планку к доске зажимами (или гвоздями, приводя их в предварительно просверленные отверстия), принимая во внимание расстояние до края базовой плиты (рис.1). Работа с упорной планкой чрезвычайно просто

правый край базовой пластины инструмента прижимается к этому устройству, и я сделать разрез, который оказывается исключительно гладким.

Седловой упор

Если предстоит напилить циркуляркой множество одинаковых брусков, то стоит потратить время на изготовление простого седлового упора. Его применение с лихвой вернет затраченные минуты. Особенно эффективно седловой упор работает при распиле толстых брусьев, для которых диску требуется два пропила с разных сторон.

Упор-седло имеет П-образную форму. Основание – доска толщиной 25 мм, ее ширина в точности равна толщине распиливаемого бруса.

К основанию крепятся боковые поверхности из 10 мм фанеры. Ширина боковин должна быть больше ширины бруса, чтобы обеспечить опору площадке циркулярки до момента соприкосновения пильного диска с брусом.

Седло надевается на брус на расстоянии от разметки реза, соответствующем рабочему расстоянию до диска пилы, и через боковины прижимается к брусу струбцинами. Используя боковину как упор для пильной площадки, проводится резка. Если толщина бруса такова, что одного пропила недостаточно, то его переворачивают и делают еще один пропил. Положение упора при этом никак не изменяется.

Нюансы при работе

Важные моменты в ходе изготовления:

  • Деревянные детали зачищаются шлифмашинкой или наждачкой. Это относится и к основе каретки, и ее полозьям.
  • Пазы необходимо периодически смазывать, например, парафином. Воск для этих целей не подходит.
  • Клеевое вещество нужно наносить лишь тогда, когда с салазки полностью удалена пыль. Кусочки стружки могут создавать неровности в готовом изделии.
  • При неаккуратном обращении пила может выходить за края стенки. Рекомендуется сделать дополнительный брус там, где пилящий ролик идет через каретку.
  • На этапе тестирования каретки нужно убедиться, чтобы циркулярка свободно проходила через стены инструмента. Отверстие должно быть чуть шире пилы.

Полезные функции

Что еще будет полезно иметь под рукой мастеру:

  • Нож расклинивающий — сохраняет целостность диска, предотвращает его защемление.
  • Пылесборник для удаления опилок в ходе работы в специальный контейнер. Таким пылесосом очищается как сам участок среза, так и воздух в помещении. К пиле инструмент подключается через переходник.
  • Лифт-машина (или просто — лифтмаш) для подъема фрезера на нужную высоту.
  • Указка в корпусе пилы помогает совершать более точные пропилы.
  • Освещение: наличие подсветки у циркулярки позволяет использовать ее в любых помещениях, даже довольно темных.
  • Резиновые ручки, чтобы пилящий инструмент надежно сидел в руке.


Прежде чем начинать работать с изготовленной кареткой, необходимо ее протестировать Циркулярный агрегат и салазка к нему могут быть разного внешнего вида и назначения. Конструкция шипорезной направляющей имеет сложную схему изготовления и доступна не каждому мастеру. Однако, описанная инструкция деревянной каретки понятна и может быть повторена довольно быстро и без специфических инструментов.

Преимущества переносной пилы

Ручная циркулярная пила

Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.

  1. На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
  2. Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
  3. Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
  4. Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.

Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилойРучная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструментСетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой

В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.

Дополнительные приспособления

  1. Заготовка-шаблон. При необходимости изготовления однотипных деталей можно использовать одну из них в качестве шаблона-направляющей. Для этого отрезается заготовка требуемой длины и на один ее конец закрепляется упорная рейка. По ширине рейка должна совпадать с рабочим расстоянием. При работе с этим приспособлением упорная рейка должна плотно прилегать к торцу обрабатываемой детали. Так можно получить большое количество деталей абсолютно одинаковой длины без затрат времени на разметку линии реза.
  2. Отрезной угольник. Для постоянного использования можно изготовить отрезной угольник. Он представляет собой две массивные деревянные или фанерные рейки, скрепленные саморезами внахлест в форме буквы “Т”. Длина выступающих концов перекладины буквы “Т”выравнивается до соответствия рабочему расстоянию циркулярной пилы. Установка выравненного конца перекладины напротив линии разметки позволит получить точный перпендикулярный разрез.
  3. Кромочный упор. В состав стандартной комплектации циркулярной пилы входит угловой (кромочный) упор. Он позволяет делать распил параллельно кромке обрабатываемого материала. Используя самостоятельно изготовленный кромочный упор, за счет расширенной и более длинной базы можно получить более чистый и точный рез.

Для изготовления кромочного упора из фанеры толщиной 15 мм вырезается упорная рейка и основание для циркулярной пилы. В основании и упорной рейке при помощи ручного фрезера выбираются шпоночные пазы. Сами шпонки изготавливаются из обрезков твердого дерева или из той же фанеры и крепятся в пазы упорной рейки. Для усиления упора под углом в 90° к упорной рейке закрепляется еще одна рейка достаточной ширины, которая будет опираться на обрабатываемую деталь. Регулировка расстояния пропила от края заготовки осуществляется перемещением упорной рейки по направляющим с последующей фиксацией при помощи стопорного винта.

Для установки винта в основании пропиливается сквозной паз. Для увеличения точности распила и повышения безопасности работ рекомендуется использовать два винта. В пластине основания делается отверстие под пильный диск и устанавливается система крепления циркулярной пилы. Конструкция системы крепления может быть самой разнообразной и будет зависеть от конкретной марки пилы. Общим моментом для всех вариантов должна быть надежная фиксация циркулярки и возможность ее демонтажа с приспособления после окончания работы. Для удобства выставления требуемой ширины отреза материала на лицевой поверхности основания приспособления закрепляется измерительная лента.
