Насадка на дрель для резки металла: характеристика приспособления

Разновидности насадок на дрель

Многие мастера привыкли использовать дрель по прямому назначению, а именно для сверления отверстий. Но далеко не все знают, что этот инструмент можно превратить в многофункциональное устройство, дополняя его специальными насадками, приспособлениями и подставками, что сделают дрель универсальной и незаменимой в любой работе.

Приспособления и насадки для сверления под углом позволят сделать отверстие там, куда с обычной дрелью невозможно подступиться

При помощи специальных насадок для дрели, купить которые можно в любом специализированном магазине по доступной цене, можно осуществлять высверливание отверстий всевозможных диаметров, резку, шлифование, полировку, закручивание, смешивание и фрезеровку. Также существуют насадка-насос на дрель, предназначенная для перекачивания жидкости. Приставка для ощипывания кур просто незаменима в домашнем хозяйстве. При правильном и грамотном применении дополнительных приставок результат будет не худшего качества, как и при использовании специального одноцелевого приспособления, но стоимость такого универсального инструмента будет в разы ниже.

По предназначению все существующие насадки делятся на:

• оснастки для сверления отверстий и коронки;
• насадки-ножницы для резки металла;
• упоры;
• угловые приспособления;
• шлифующие и полирующие насадки;
• оснастки для фрезеровки дерева и металла;
• затачивающие приспособления;
• перосъемные насадки.

Насадка-насос на дрель используется для перекачивания и откачивания жидкостей, например, для спуска воды из дождевых бочек и детских бассейнов

При работе с любой насадкой на дрель необходимо соблюдать правила техники безопасности:

Техника безопасности

Независимо от марки дрели и насадки, их цены и характеристик очень важно соблюдать технику безопасности. Безопасные методы работы с дрелью

Безопасные методы работы с дрелью

Это предотвратит травмы и порчу материала.

При работе с дрелью нужно одевать защитные очки и перчатки.
Перед началом работ важно проверить крепление насадки.
Обязательно проконтролировать закреплён ли хорошо материал для резки.
Дрель надо держать двумя руками за специальные держатели.
Работая с насадкой для резки металла, постоянно убирать падающую стружку. Например, при монтаже кровли большое количество стружки может повредить поверхность металлочерепицы.
По окончании работ некоторое время не стоит трогать руками обработанный металл и снимать насадки, так как они вследствие трения могут нагреваться.

Итак, когда режем металлические листы толщиной до 2 мм, например, выполняя монтаж металлочерепицы или забора из профнастила, а объём работ небольшой или разовый, то имеет смысл обратить своё внимание на насадки для дрели

Использование шуруповёрта при обрезке шпилек и болтов

При возникновении ситуации, когда необходимо быстро отрезать несколько болтов, а болгарки под рукой нет, шуруповёрт может оказать неоценимую услугу. Конечно, можно воспользоваться ножовкой по металлу, но эта работа займёт очень много времени. Лучше всего совместить эти два инструмента, и сейчас мы рассмотрим, как это сделать.

ФОТО: drive2.ruИногда болт требуется укоротить

Подготовка болтов к резке

Для начала отмечают необходимую длину болта при помощи маркера. Далее на болт накручивают две гайки таким образом, чтобы они оказались со стороны шляпки от риски. При этом одну из них выставляют вровень с риской, а вторую так, чтобы она выступала в роли контргайки. Затем болт зажимают в патрон шуруповёрта за резьбу, которая является лишней.

ФОТО: remboo.ruОтметку на болте ставят при помощи маркера

Резка болта при помощи шуруповёрта

В качестве режущего полотна используют ножовку по металлу. Её удерживают на месте (хорошо, если есть возможность полотно зафиксировать). Вращающийся при помощи шуруповёрта болт прислоняют к полотну и довольно быстро обрезают. При этом гайки играют ещё одну важную роль. После распила неизбежна небольшая порча резьбы. Так вот, при откручивании гайки она восстанавливается.

ФОТО: remboo.ruТак, при помощи шуруповёрта и ножовки по металлу, болт можно разрезать

Достоинства и слабые места

Основное достоинство приспособления заключается в расширении функциональности уже купленного инструмента. Дополнительные возможности по отделке поверхностей не требуют приобретения дорогостоящего специализированного оборудования.

Достоинства насадки для дрели по сравнению со специализированным оборудованием:

• качественная шлифовка труднодоступных мест;
• удобство работы с небольшими деталями;
• экономия средств;
• возможность сделать своими руками.

Но есть и недостатки:

• не так удобно работать, как специальным инструментом;
• для качественной шлифовки необходимо приобрести навык;
• меньшая производительность;
• часто требуется регулировка скорости вращения.

Если объем работ невелик, то достоинства многократно перевешивают их недостатки.

Приставка на дрель turboshear для резки металла

Кроме «Сверчка» и «Стального бобра», производители выпускают насадку ножницы для дрели и шуруповерта под названием Turboshear. Такая приставка больше похожа на обычные ручные ножницы по металлу. Конструктивно насадка основывается на двух режущих кромках. Одна кромка подвижная, а вторая неподвижная. За счет возвратно-поступательных движений подвижной кромки приставки происходит раскрой материала. Среди достоинств насадки Turboshear нужно отметить:

1. Высокая скорость выполнения работ
2. Возможность производить резку, удерживая инструмент одной рукой
3. Простота применения

Недостатком насадки Turboshear является то, что при малейшем притуплении режущих кромок снижается производительность инструмента, и рез получается с задирами и сколами. Чтобы восстановить работоспособность устройства, понадобится заменить ножи.

Существует много других моделей ножниц для дрелей и шуруповертов. Какую лучше насадку купить, все зависит от объема работ и поставленных технологических задач. Стальной бобер и Сверчок стоят не дорого, по сравнению с Turboshear. Насадка Turboshear производится в США, и имеет высокие показатели производительности, а также продолжительный срок службы.

Конструктив насадок на дрель

Конструктивно насадка «сверчок» представляет собой пуансон с матрицей. Дрель своим вращением сообщает пуансону возвратно-поступательные движения. И две режущие головки аккуратно режут листы металла, точечно пробивая их.

В обрабатываемой поверхности получаются разрезы шириной чуть более трёх миллиметров. Благодаря таким небольшим разрезам края материала остаются максимально ровными, без заусениц. Так как насадка при работе не нагревается, то защитное и полимерное покрытие разрезанных деталей не повреждается.

«Сверчок» отлично подходит для работы с листовым металлом, поликарбонатом или другими подобными кровельными материалами, в том числе металлочерепицей. Этой насадкой возможно не только ровно обработать край, но и сделать отверстия (например, для дымохода), выполнить художественные вырезы. По принципу работы это вырубные ножницы.

Ножницы по металлу

Насадкой можно резать листовой материал с такими параметрами толщины:

• поликарбонат (пластик) до 2 мм;
• нержавеющая сталь до 0,8 мм;
• алюминий до 2 мм;
• цинк, железо, латунь, медь, оцинкованная сталь до 1,5 мм.

Насадку для резки металла прикручивают к дрели или на шуруповёрт, зажимается теми же гайками, что и биты. Инструмент можно держать под любым углом, что значительно облегчает работу с ним. А также даёт возможность выполнять действия в любых плоскостях, что незаменимо для монтажа кровли.

Насадка для резки металла

Самодельные приспособления для дрели

Несмотря на то, что промышленность предлагает широкий ассортимент насадок, как в наборах, так и по отдельности, домашние умельцы часто изготавливают различные дополнения для дрели своими руками. Подобное стремление может быть вызвано целым рядом причин. У кого-то в нужное время не оказывается подходящей насадки, кого-то не устраивает качество тех, которые поступают в продажу.

Ограничитель угла просверливания

Очень полезное и очень простое устройство – ограничитель угла. Отдельно стоит отметить, что эта насадка выполняет сразу две функции. Она обеспечивает точный угол хода сверла и ограничивает глубину отверстия.

Основная часть насадки – хомут с утолщением в верхней части. Хомут крепят на корпусе дрели. В утолщении делают два отверстия диаметром 6 мм. Из проволоки такого же диаметра выгибают упорную скобу с требуемым углом. На скобу крепят упор, позволяющий регулировать глубину отверстия. Нелишним будет сделать несколько сменных скоб с наиболее ходовыми параметрами.

Для вырезания круглых заготовок

Основа многих самоделок – круг из фанеры или другого листового материала. Чаще всего его вырезают с помощью электролобзика, но то же самое можно сделать и с помощью дрели. Для этого нужно лишь изготовить простенький держатель, работающий по принципу циркуля.

Устройство представляет собой штырь, который на хомуте крепится к корпусу дрели. По штырю передвигается вертикальный упор, он фиксируется в требуемом положении. Упор заостренным концом удерживается на заготовке, вращающееся сверло вырезает круг. Вместо сверла лучше использовать цилиндрическую фрезу, с ее помощью легко сделать качественный срез, не прилагая особых усилий.

Переходник под миниатюрные сверла

Патрон обычной дрели имеет ограничение по максимальному и минимальному диаметру сверла, а часто требуется сделать отверстие мини-сверлом диаметром вплоть до 0,1 мм. Стандартный патрон не может обжать маленький хвостовик, но стоит предварительно зажать сверло в цанговый патрон для электромоторчика, а уже его зафиксировать в патроне дрели – и проблема исчезнет.

Приспособление для фрезерования

Фрезерный станок есть далеко не у каждого, частично его может заменить фрезерная насадка на дрель по дереву. Дополнив электродрель еще и простеньким фиксатором, можно проделывать пазы требуемой конфигурации. В случае необходимости подобное устройство поможет изготовить паз и шип для соединения деталей или фасонную рейку небольшого сечения.

Электродрель – лучший помощник домашнего мастера. Любому, у кого в мастерской есть этот универсальный инструмент, стоит приобрести набор насадок. Это даст возможность заметно расширить возможности мастерской, к тому же позволит сэкономить, ведь дрель с насадками заведомо дешевле, чем все те инструменты, которые она сможет заменить.

Работы со сверчком

К настоящему времени, в век высоких технологий, сталь и цветной металл только прожигают и разрезают – ничего более оригинального еще никто не придумал. У всех этих методов есть немало недостатков: в первую очередь, это проблемы с точностью и скоростью. Тем не менее, работая насадкой «сверчок» для резки, вы сможете минимализировать эти потери, хоть и не на 100%. Возможно, кто-то скажет, лазерная обработка с ЧПУ куда точнее, но вы ведь не станете вырезать одну-единственную нужную вам фигуру, предварительно настраивая программное управление станка?!

Возможности и технические характеристики

Высечные ножницы «сверчок» можно приобрести в магазине или другой торговой точке в следующей комплектации — по одной штуке каждого наименования:

• насадка с двумя головками;
• матрица сменного типа;
• пуансон (зубило) сменного типа;
• ключ комбинированный (рожковый/шестигранник);
• ручка пластмассовая;
• кейс металлический;
• инструкция по эксплуатации.

Резка листового металла насадкой Стальной бобер

Для резки листового металла применяется также еще один вид приставки для электроинструмента — это насадка Стальной бобер. Многие мастера называют такие насадки переходниками, однако они не являются таковыми. Ведь это конечный механизм, при помощи которого совершается выполнение полезной работы.

Стальной бобер также работает по принципу вырубных ножниц, тем самым исключается появление искр и перегрев металла. При неправильной обработке листового материала производитель не гарантирует качества перекрытия, а также срока службы. В комплектацию к набору Стальной бобер входит также сменная матрица, а также пуансон. Использование приставки рекомендуется в паре с электроинструментом, который обладает следующими техническими параметрами:

1. Частота вращения патрона должна быть не менее 1500 оборотов в минуту
2. Мощность не менее 350 Вт
3. Цанговый патрон

По сравнению с болгаркой, специальные насадки для дрели дают возможность менять угол реза до 360 градусов. Это удобно, когда надо сделать фигурный вырез в профнастиле или металлочерепице. Минимальный радиус реза при использовании насадок составляет 12 мм. Использование специального приспособления достигается высокой производительностью раскроя листового материала.

Обзор инструментов

На рынке существует большое разнообразие современных инструментов, позволяющих резать металлочерепицу с наименьшими усилиями, с достаточной скоростью и без повреждений материала:

• ручные ножницы по металлу;
• высечные ножницы;
• дисковая пила;
• высечные электроножницы;
• насадка на дрель.

Проанализировав плюсы и минусы этих приспособлений, можно выбрать инструмент, наиболее подходящий для каждого конкретного случая.

Ручные ножницы по металлу

Один из самых простых и недорогих ручных инструментов для резки листового металла, применение которого вполне оправдано при небольших объемах работ.

• это самый дешевый вариант из всех представленных;
• могут быть различных модификаций – для прямого, правого или левого реза, комбинированные;
• оставляют за собой гладкую кромку без повреждений;
• просты в применении – принцип работы как у обычных бытовых ножниц.

Недостатки ручных ножниц по металлу следующие:

• для резки требуются большие усилия;
• при больших объемах применять их невозможно;
• затупившись, они могут гнуть металл, особенно в местах подъема волны, застревать в нем, замедляя рабочий процесс.

Высечные ножницы

Ручные высечные ножницы предназначены для выреза внутри листа металлочерепицы круглых отверстий для выходов труб или V-образных выборок.

• используются для реза внутри листа и могут применяться для плоских и профилированных листов;
• удобная поворотная ручка;
• не гнут металл, не делают заусениц – оставляют за собой гладкую и аккуратную кромку.

• небольшая производительность;
• необходимость применения значительных физических усилий при работе;
• достаточно высокая цена для ручного инструмента.

Дисковая пила

Это востребованный в быту универсальный электроинструмент – им можно резать дерево, металл, пластик. Дисковая пила обладает достаточной мощностью и хорошей производительностью – это ее главное достоинство. Для резки металлочерепицы необходимо использовать диск с зубьями, а не абразивный.

Преимущества данного инструмента:

• легко и быстро выполняет прямолинейные пропилы;
• применим для больших объемов работ;
• инструмент благодаря съемному диску используется для резки разных материалов;
• современные модели работают от аккумулятора – удобный вариант при работе на кровле;
• покупка диска для резки металла обойдется дешевле, чем специального электроинструмента для металлочерепицы – например, высечных ножниц.

Недостатки дисковой пилы:

• не может выполнять криволинейные резы;
• инструмент травмоопасен, тем более при работе на крыше;
• сложно работать на высоте;
• при неправильной настройке и использовании несоответствующего диска циркулярка может рвать металл, отслаивать защитное полимерное покрытие.

Высечные электроножницы

Другое их название – вырубные. Принцип их действия – быстрое последовательное высекание (вырубание при помощи пуансона и матрицы) дорожки шириной 5 мм. Это достаточно мощный электроинструмент, обладающий следующими преимуществами:

• высокая скорость реза в любом направлении, причем начинать рез можно как от края, так и в центре листа, предварительно просверлив отверстие для входа;
• возможность производить криволинейные вырезы;
• инструмент оставляет за собой ровный без повреждений край, без замятий и погнутостей;
• высечными электроножницами удобно работать одной рукой в любых условиях, в том числе на высоте.

• высокая цена, особенно если учитывать специфичность применения данного инструмента;
• большое количество стружки, иногда она забивается в инструмент.

Выбрать и купить высечные ножницы можно в магазине 220 Вольт.

Насадка на дрель

Насадка для резки металлочерепицы преобразует вращательные движения шуруповерта или дрели в возвратно-поступательные, делающие возможными производить рез металла.

У приспособления много плюсов:

• небольшая стоимость комплекта;
• скорость реза достаточно высокая (быстрее УШМ, но медленнее высечных электроножниц);
• насадку можно использовать с аккумуляторным инструментом, что облегчает работу на высоте;
• образуется ровный аккуратный шов без деформаций металлочерепицы (его толщина 4 мм).

Среди неудобств насадки следующие:

• работать ею нужно двумя руками и делать это на крыше несколько проблематично;
• большое количество вырубаемых насадкой металлических серпиков может представлять проблему;
• не очень удобно вырезать рельеф волн – расположение дрели может блокировать прохождение режущей части насадки.

Каждый из представленных инструментов хорошо справляется с резкой листов металлочерепицы, не повреждая покрытие и не лишая покупателя гарантии производителя.

Почему не болгарка?

Если вы внимательно читали инструкции к металлочерепице и ее монтажу, то, конечно, вы нашли пункт, где указано, что резка болгаркой запрещена. Гарантия на продукт в этом случае просто аннулируется. Почему так?

Металлочерепица сверху защищена специальным полимером, который не терпит высоких температур. А при использовании болгарки металл будет нагреваться как раз до тех критических температур, так что в определенных местах расплавиться и цинковое покрытие, и полимерный слой. Результат – деформация защитных слоев, такая черепица будет повреждена ржавчиной и даже может дать течь.

Кроме того, искры от соприкосновения абразивного диска и черепицы будут разлетаться в разные стороны, образуя повреждения. Эти точки станут небольшими, а в дальнейшем уже более опасными островками коррозии.

Совет: если вы решились все-таки резать болгаркой, то постарайтесь укрыть листы черепицы от искр. А места среза покрывать краской для фасадов. Это хоть и не лучший, но терпимый вариант.

Область применения

Существуют разные виды шлифовальных оснасток для дрели. С их помощью можно обрабатывать разные поверхности, выполнять ряд технологических операций. Применение шлифовальной оснастки:

1. Обработка металлических поверхностей.
2. Полировка дерева, пластика, защитных покрытий.
3. Снятие слоя налёта.
4. Зачистка металла от ржавчины, грязи, окалины.
5. Шлифовка сварочных швов.
6. Выравнивание поверхности.

Разные виды абразивов позволяют работать с деревом, металлом, пластиком, опилкостружечными материалами, стеклом. Шлифовальные круги используются в машиностроении, металлообработке, изготовлении деталей для промышленного оборудования, деревообработке. Дополнительно дрель является техникой для ремонта различных механизмов, предметов, конструкций.

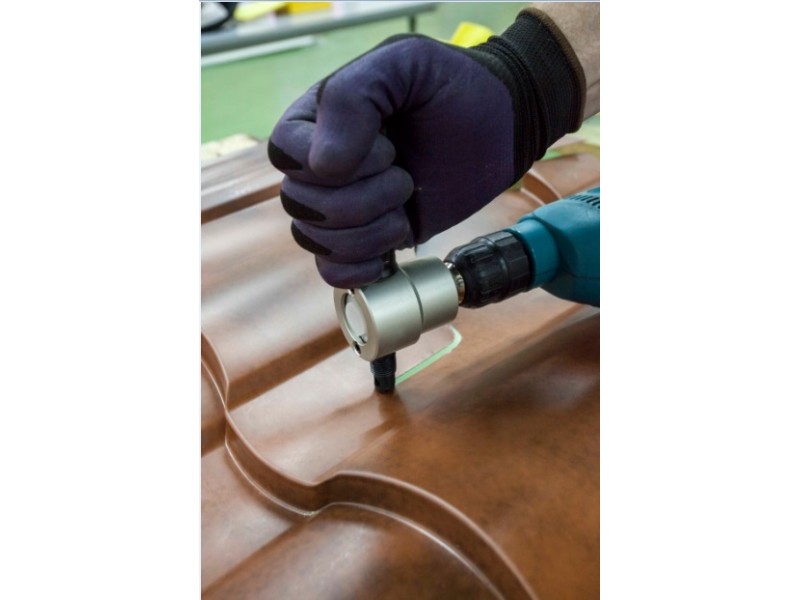

Как резать профилированный листовой материал насадкой

Для соединения насадки с электроинструментом, в конструкции приставки имеются специальные выступы — хвостовики. Как правило, хвостовики имеют шестигранную форму, и зажимаются в цанговом патроне электроинструмента. После закрепления хвостовика в патроне электроинструмента, можно приступать к работе

При выполнении работ немаловажно соблюдать такие рекомендации:

1. Если работы выполняются впервые, то сначала рекомендуется потренироваться на остатках листовых материалов
2. Работы проводятся, удерживая инструмент двумя руками. Это надо не только с целью соблюдения техники безопасности, но и для того, чтобы рез получился ровным и аккуратным. Если работы выполнять, удерживая только дрель или шуруповерт, то приставка будет сильно вибрировать, и поэтому получить ровный рез не получится. Исключение составляют приставки марки Turboshear
3. Работы лучше выполнять внизу (не на крыше) с точки зрения соблюдения техники безопасности, хотя в исключительных случаях допускается использование инструмента наверху
4. Чтобы получить максимально-качественный рез, нужно работы проводить с помощником. Один человек удерживает разрезаемый лист, а второй выполняет непосредственную работу по раскрою материала
5. Перед началом работ нужно маркером или карандашом сделать разметку, по которой выполняется резка тонколистового материала

Чтобы вырезы были аккуратными, ровными и без дефектов, необходимо научиться правильно работать инструментом. Для этого понадобится практика.

Подводя итог, нужно отметить, что покупать насадку для резки листового материала рекомендуется специалистам, которые занимаются перекрытием домов, а также прочих построек, используя для этого стальной листовой материал. Если запланировали самостоятельно перекрыть сарай или другую пристройку, то воспользовавшись приставкой на дрель для резки металла, удастся выполнить работы с высокой точностью и аккуратностью.

https://youtube.com/watch?v=9KnFZUvVjwk%3F

Модели насадок для дрели и их применение

фигурные резы

После применения инструмента срез получается аккуратным. Насадка не требует регулировки и проста в обслуживании.

На строительном рынке насадки для дрели представлены несколькими моделями:

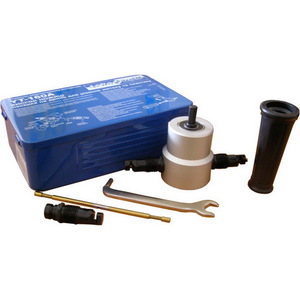

• ACKO YT-160A.
• EDMA NIBBLEX.
• Sparky NP 1,8 L.
• «Сверчок» от производителей Энкор.

По большому счёту все модели насадок для дрели работают по одинаковым параметрам. Исключение может составлять толщина металлического листа, которую сможет разрезать тот или иной инструмент.

После применения приспособлений кромка получается острая, ровная и не мятая. Необходимо только проследить, чтобы обороты применяемой дрели соответствовали характеристикам насадки.

У тех, кто занимается строительством или ремонтом иногда возникает необходимость в резке металла. И, если нет возможности приобрести дорогостоящий инструмент, то процесс резки можно доверить дрели с насадкой.

Для домашних мастеров этот инструмент станет оптимальным решением и отличным помощником. При этом стоит иметь в виду, что процесс резки можно доверить специалистам, которые обладают опытом работы и определёнными навыками.

Насадка на дрель для резки листового металла: область применения

Основным предназначением подобного аксессуара является обработка металлических заготовок, преимущественно листового железа. Разнообразие имеющихся на рынке вариантов и типов даёт возможность при наличии должной практики производить не только прямолинейное прорезание, но также фигурные резы, что бывает необходимым при:

• монтаже кровли;
• установке воздуховодов;
• изготовлении водосточной системы.

ФОТО: mogusstrojnaobrada.comОбилие аксессуаров даёт возможность выбрать оптимальный вариант для любого вида резки

При выборе конкретного типа необходимо определиться с фронтом будущей работы. В продаже имеются инструменты для вырезания круглых отверстий, которые напоминают фрезеровальный станок по принципу работы

Также с использованием насадки можно получить приспособления для шлифовки металла, что важно при необходимости обработки кромок или швов, особенно после проведения работ по сварке или резке

ФОТО: ae01.alicdn.com Единственным ограничением по использованию насадки является толщина листа

Все представленные на рынке модели приспособлений подразделяются на определённые типы по области их применения. Они бывают:

• для осуществления угловой сверловки;
• выполнения шлифовальных работ;
• для сверления;
• позволяющие проводить полировку поверхности;
• используемые для заточки;
• применяемые непосредственно для резки.

Различие аксессуаров к электроинструменту для резки металла состоит не столько в особенностях функционала, сколько в допустимой толщине обрабатываемого листа, что также требуется учитывать при выборе оптимального варианта.

ФОТО: i.ytimg.com Надев насадку на дрель, можно резать как ровную, так и фигурную поверхность

Какую насадку выбрать?

Выбор насадки для дрели зависит от обрабатываемого материала, формы заготовки, требуемой технологической операции. Выбор зависимо от вида оснастки:

1. Тарелочные конструкции используются для полировки, грубой или финишной шлифовки металлических поверхностей.
2. Чашечные насадки применяются во время зачистки металла от ржавчины, защитных или декоративных покрытий.
3. Дисковая оснастка используется при обработке труднодоступных мест.
4. Барабанные приспособления позволяют обрабатывать внутреннюю часть отверстий, торцы металлических листов.
5. Мягкие материалы используются во время работы с поверхностями не устойчивыми к механическим воздействиям.
6. Торцевые насадки популярны в ювелирном деле. Можно выбрать форму для обработки труднодоступных мест.

Нужно правильно подбирать обороты шпинделя во время работы. Если скорость слишком большая, можно повредить материал.

Чашечная насадка на дрель

Принципы выбора

Критерии выбора ножниц для шуруповерта и дрели:

• максимально допустимая толщина разрезания стали;
• возможность делать фигурные резы;
• допустимый угол поворота режущих частей;
• материал лезвия, полотна;
• оптимальное количество оборотов.

Преимущества и недостатки

Преимущества:

• отсутствие перегрева материала при разрезании;
• высокая маневренность по сравнению с громоздкими станками, болгаркой;
• простота обслуживания;
• отсутствие искр при обработке металла;
• высокая скорость разрезания.

Недостатки:

1. Сложность работы. Чтобы делать точные резы, новичку необходимо несколько раз потренироваться.
2. При работе нужно задействовать две руки. Одной нажимать на кнопку запуска электроинструмента, другой удерживать дополнительную ручку, которая устанавливается на оснастке. Из-за этого невозможно самостоятельно удерживать разрезаемый лист.

Простота эксплуатации (Фото: Instagram / helpertool)

Производители и стоимость

Производители:

1. SPARKY 181874 — изготавливается в Болгарии. Стоимость — 2000 рублей.
2. ЭНКОР 14209 — ножницы Сверчок. Стоимость — 1900 рублей.
3. Стальной Бобер — простые, но надежные насадки. Цена — 1500 рублей.
4. EDMA NIBBLEX — дорогая оснастка. Цена — 5000 рублей.
5. Malco turboShear TS1 — профессиональная насадка из США. Стоимость — 7000 рублей.
