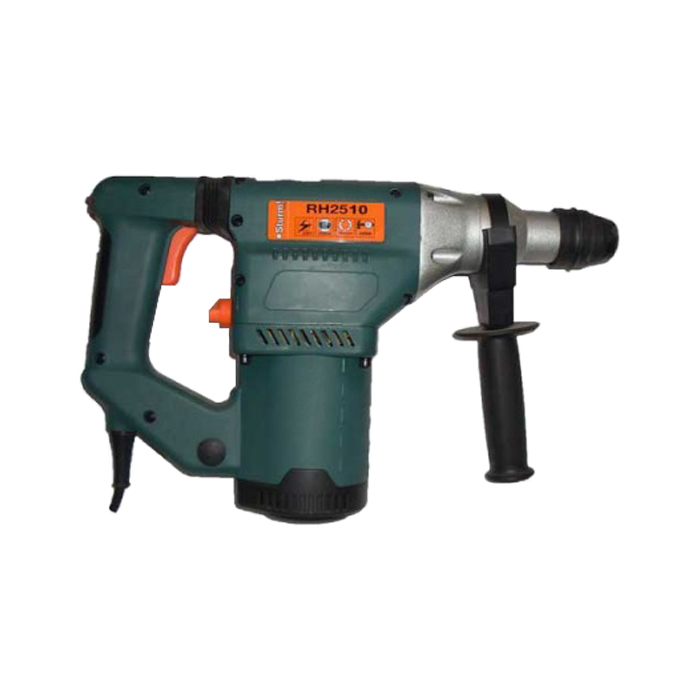

Как разобрать перфоратор sturm rh2510 m

Правила работы или как оградить устройство от поломок

Для обеспечения длительной и эффективной работы электрического перфоратора достаточно соблюдать несколько простых правил. В частности:

При работе нецелесообразно сильно давить на инструмент, в этом, как минимум нет необходимости и более того, при излишнем давлении инструмент быстрее выходит из строя.
Недопустима работа электроперфоратора в холостом режиме.
Во время работы с пористыми материалами имеет смысл отключать ударный механизм. При работе с особо твердыми материалами целесообразно использовать смазку.
При работе, особенно длительной, необходимо отслеживать нагрев корпуса, особенно в том месте, где установлен редуктор. При заметном нагреве необходимо остановить выполнение работ и ждать пока он остынет. Воду для охлаждения использовать нельзя, ее применение может повредить детали редуктора.
Работа с инструментом должна проводится в следующем режиме – как минимум 10 минут перерыва после получасовой работы.

Диагностика неисправностей

Приступая к осмотру перфоратора, начинают, как правило, со шнура электропитания и штепселя. Для начала его достаточно осмотреть. Для более точной диагностики используют автомобильный или бытовой амперметр или мультиметр.

Если неисправность в шнуре выявлена, его заменяют целиком, подобрав или купив новый, с сечением проводки, соответствующей энергопотреблению прибора.

Если же было выявлено, что шнур не поврежден – переходят к диагностике внутреннего устройства инструмента. Основные неисправности перфораторного инструмента подразделяются на:

сбои в механических узлах и компонентах;
сбои в электро-динамической «начинке».

Сбои в механической части

Если слышен звук вращения двигателя, а прибор не выполняет функций – это значит, неполадки наблюдаются в работе механической «начинки» инструмента:

ударное воздействие не переходит на патрон или на насадку, т.е. перестал бить и пропал удар;
стопорится вращение оси;
долбит, но не крутит;
работает только в одном положении;
насадка проскальзывает в зажимах патрона или, наоборот, заклинивает после работы.

Сбои в электрике

Когда прибор включен в сеть, но при нажатии пусковой кнопки двигатель не реагирует или начинает работать со сбоями, перегревом или странными посторонними звуками – возможно неисправности перфоратора в его силовом агрегате:

слышен гудящий звук, но роторная ось не вращается;
наблюдается треск и искры на графитовых щетках;
корпус нагревается или плавится, а изнутри чувствуется запах гари;
не включается;
когда инструмент вращается, из двигателя идут едкие испарения и черный дым.

Для того, чтобы починить силовой агрегат, от мастера требуется тщательное соблюдение техники безопасности. Прежде чем снимать кожух и начинать разбор узлов движителя, перфоратор необходимо полностью обесточить и проверить, нет ли на нем остаточного напряжения.

Электрическая дрель: схема аппарата

Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.

Кнопка ремонтируется следующим образом:

Сначала подцепляются фиксаторы для кожуха, после чего он осторожно стягивается;
Все проржавевшие и потемневшие клеммы очищаются от нагара, для чего можно использовать спирт или наждачку;
Заново собираем инструмент, следя за тем, чтобы все детали устройства находились на своем месте, и проверяем работоспособность дрели – если ничего не поменялось, меняем деталь;
Регулятор оборота заливаем с помощью компаунда, а потому при выходе из строя детали просто ее заменяем;
Частой поломкой является стирание рабочего слоя под реостатом – его лучше не ремонтировать, просто зря потратите время, лучше приобрести новый и заменить.

Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.

Порядок разборки и сборки

Освободив и вычистив в мастерской место под ремонтные работы с электрооборудованием, и подготовив необходимый набор инструментов, перфоратор начинают последовательно разбирать для определения неисправности, внимательно осматривая каждый узел и деталь. Разбор инструмента проходит по следующей схеме.

Снятие патрона

Убедившись, что перфоратор обесточен, из головки патрона извлекают установленную насадку, после чего отделяют и разбирают патрон. Для этого:

Плоской отверткой открепляют резиновую насадку-пыльник.
С помощью плоскогубцев размыкают и снимают стопорное кольцо.
Аккуратно отделяют пластиковую анти-инвазивную трубку-кожух, следя за тем, чтобы не выпали подшипниковые шарики, шайба и пружина.
Детали выкладывают и вычищают от смазки, после чего осматривают на предмет повреждений.

Как снять переключатель режимов

Для диагностики внутренних узлов необходимо снять корпус перфоратора и очистить поверхность узлов от пыли. Начинают разбор с отделения регулятора режимов работы.

Его переводят до упора — как правило, это крайне правое положение (ниже значка отбойного режима), после чего, поддев плоской отверткой, вынимают регулятор из его гнезда.

Ремонт ударного механизма

Конструкция ударных механизмов отличается от вида перфоратора. Поэтому и устранение причины неисправности имеет свои небольшие различия.

У бочкового агрегата ударный блок функционирует на основе кривошипно-шатунного механизма. Основной неисправностью такого устройства считается износ подшипников и вращающихся деталей. Ремонт их заключается в установке новых деталей, при этом нужно учитывать строгое соответствие марки элемента для данной модели.

У агрегата с горизонтальным расположением двигателя, я поршень ударного механизма приводится в движение при помощи качающегося (пьяного) подшипника. Чаще всего повреждение этого узла происходит из-за износа такого подшипника

Особое внимание при замене его нужно уделить очистке редуктора от возможных мелких осколков повреждённого элемента и последующей смазке устанавливаемых деталей

А также причиной того, что агрегат не бьёт, может стать сломанный ударный боёк, который также подлежит замене новым элементом.

Реален ли самостоятельный ремонт?

Не всегда визуальный осмотр поможет выявить причину поломки. В таком случае, следующим этапом будет разбор перфоратора. Если аппарат прослужил уже много лет и не представляет значительной ценности, можно попытаться найти причину поломки, разобрав инструмент на отдельные детали. К автономному ремонту смело приступайте, если причина неисправности инструмента видна визуально и уже имеется представление о начинке перфораторов. Если аппарат был куплен относительно недавно, а сама модель – более современная и стоит немалых денег, то лучше всего обратиться в сервисный центр, ведь самостоятельный ремонт может не столько починить прибор, сколько нанести вред. Если осмотр агрегата не выявил поломки, то с ремонтом перфоратора надо повременить. В последнем случае не лишним будет консультация опытного специалиста.

Возможные неисправности

Далее перечисляются основные признаки, указывающие на сбои в работе узлов перфоратора и способы их устранения своими руками.

Не долбит — причины

Если перфоратор переключили на ударный режим, но он не бьет, но мастер видит, что насадка в патроне вращается, значит либо сломался узел плавающего подшипника, либо раскололся ударник, либо неисправен поршневой узел.

Скорее всего, одну из деталей придется заменить.

Видео, которое поможет при ситуации когда перестал долбить инструмент:

Не крутится и не сверлит

Нарушение вращения ведущего вала происходит или из-за поломки в редукторе, или если что-то сбилось в самом двигателе. Это можно определить на слух.

Когда мотор работает и слышно его гудение, значит именно редуктор не передает вращение на патрон. Если же запустив инструмент, мотор не гудит – нарушено электропитание. Возможно, где-то оборвана цепь или перемкнуло витки на катушках.

Что делать, если не крутит под нагрузкой:

Бур не держится в патроне и вылетает

В этом случае, неисправность следует искать в механизме цангового зажима патрона – его разбирают и проверяют на месте ли шарики-подшипники, не разомкнулось или не ослабло ли стопорное кольцо или пружина-фиксатор.

Искрят щетки

Когда щетки заискрили, первое, что рекомендуется сделать – прочистить инструмент от пыли. Если же эффект искр не прекращается – прибор разбирают и проверяют целостность самих щеток. При необходимости одну или обе щетки заменяют, чтобы избежать замыкания.

Инструмент сильно греется

Такое происходит при интенсивной эксплуатации инструмента. Рекомендуется делать перерывы в работе и обесточивать перфоратор, после чего давать двигателю поработать на холостом ходу.

Алгоритм разборки перфоратора

Для устранения механических и электрических неисправностей (за исключением поломки электрической вилки) без разборки корпуса агрегата не обойтись. Наибольшей популярностью среди мастеров, как домашних, так и профессиональных, пользуются марки перфораторов Bosch, Makita, Интерскол, Энергомаш. Конструкция агрегатов разных производителей примерно одинакова, поэтому и способы разборки аппаратов будут похожими. Но не следует разбирать аппарат полностью, поскольку собрать его обратно будет сложно. На фото ниже показано, как выглядит полностью разобранный перфоратор.

Демонтаж патрона

Разборку агрегата для поиска неисправностей следует проводить аккуратно, с осмотром каждой снятой детали. Чтобы сборка не вызывала затруднений, процесс разборки лучше фотографировать. Если вы не обнаружили внешних дефектов на аппарате, то его разборку рекомендуется начать с патрона.

Вначале снимите пыльник (1), сделанный из резины.

Аккуратно, чтобы не потерять, с помощью отвертки снимите стопорное кольцо (2) и после этого – пыльник из пластика (3).
На следующем этапе важно не потерять небольшой шарик, который находится под шайбой (4). Снимите шайбу (4), пластину (5) и пружину (6), а также шарик (7)

Именно при износе данных деталей бур выпадает из патрона. В некоторых моделях патронов возможно наличие дополнительных шариков и шайб.

Разбираем корпус

Если требуется разборка корпуса агрегата, то сначала нужно снять переключатель режимов работы.

Поставьте переключатель в позицию “Удар”. Обычно в этом месте на корпусе нарисован молоток. В случае, когда данного режима нет, поставьте переключатель в позицию “Удар + сверление”.
Далее, следует нажать на кнопочку, расположенную на ручке переключателя, и провернуть его немного ниже значка с изображением молотка до характерного щелчка.
После этого необходимо поддеть переключатель отверткой и, потянув его на себя, снять. В некоторых моделях агрегатов данный переключатель может быть прикручен шурупами к корпусу.

Разборка электрической части перфоратора

Чтобы добраться до электрической части аппарата, если возникли подозрения, что именно здесь может быть поломка, необходимо выполнить следующие действия.

Открутите шурупы, удерживающие заднюю крышку, и снимите ее.
Выкрутите крепеж, удерживающий сетевой кабель.
Далее, следует вытащить из креплений провода и снять кнопку пуска.
Снимите все прикрепленные к статору провода.
Извлеките щетки, открутив крепежные болты.
Разделите корпуса электрической и механической части аппарата, открутив соответствующие болты. Для разделения используйте “плоскую” отвертку.
Извлеките ротор из редуктора. Если нужно заменить подшипники, воспользуйтесь специальным съемником.
Снимите воздухозаборник, находящийся в корпусе электрической части перфоратора.
Отсоедините от корпуса статор. Для того, чтобы он легче вышел из кожуха, рекомендуется тянуть статор с легким постукиванием по корпусу деревянным предметом.

Порядок разборки перфоратора

Уложите перфоратор на чистую поверхность.

Разбирая механическую часть перфоратора Makita 2450 или Makita 2470, всегда надо снимать ручку переключателя режимов.

В начале работы ручка устанавливается в режим «Удар» (крайнее правое положение по часовой стрелке).На ручке при помощи отвертки подковыривается и снимается защелка.После снятия защелки, ручка переводится в крайнее левое положение, в режим «Сверление».Зажатая пальцами ручка вынимается из пазов корпуса.

Видео инструкция по разборке ручки переключателя режимов перфоратора Макита 2450

Порядок установки ручки режимов

Для установки переключателя режимов в корпус, необходимо произвести некоторые действия: • вставить переключатель в положение «сверление» в посадочное гнездо до щелчка; • перевести переключатель против часовой стрелки в положение «удар»; • перевести переключатель со щелчком против часовой стрелки до положения «сверление»; • вставить пружинку и красную кнопку; • сверху вставить накладку до фиксации. Переключатель режимов собран.

На втором этапе следует разобрать быстроразъемный патрон и выполнить ремонт патрона перфоратора своими руками. Кстати, патрон требует разборки только у моделей Макита 2470. Устройство патрона достаточно простое, и с его ремонтом справится любой человек, мало мальски владеющий слесарными навыками.
