Как разобрать патрон перфоратора

Причины возникновения сложностей при замене

Иногда возникают ситуации, в которых не получается извлечь сверло из патрона привычным способом. Такие затруднения могут иметь различные причины. В большинстве случаев это связано с устройством дрели, когда в патронах отсутствует ограничительный механизм, страхующий поверхность от чрезмерного усилия, приложенного в момент зажатия. Это приводит к заклиниванию патрона, когда регулировочное кольцо не поддается движению в обратном направлении. В результате получается, что застряло сверло в дрели. Как вытащить его? Дадим некоторые рекомендации.

Похожая ситуация может возникнуть при перекосе сверла в патроне. Данная причина чаще возникает при использовании инструмента малого диаметра. Этих элементарных причин можно избежать при внимательном отношении к работе. В остальных случаях необходимо придерживаться некоторых правил, извлекая сверло инструментом, имеющимся под рукой.

Особенности снятия и ремонта патрона для разных производителей перфораторов

Различные модели перфораторов имеют определенную конструкцию, поэтому процесс смены патрона отличается. Есть некоторые особенности, но в основном все элементы снимаются одинаково.

Макита. Разборка осуществляется аналогично перфораторам фирмы Бош. Чтобы аппарат служил дольше, во время эксплуатации рекомендуется давать прибору остывать, а также осуществлять регулярный уход за предметом.
Зубр. Популярная торговая марка, аналогичная иностранным аналогам по своей конструкции.
Интерскол. Как и для любой другой модели основным требованием в процедуре является соблюдение внимательности и последовательности.
Бош. Разбор и сборка осуществляется по описанным выше схемам.
ИЭ4729э. Под подобными номерами раньше выпускались дрели. В большинстве случаев патроны на них были с коническими насадками (Конус Морзе12), поэтому последовательность разбора проводится по технологии, подходящей именно к данному типу.

В зависимости от модели процесс может отличаться Снять патрон с перфоратора достаточно просто. Практически все модели разбираются одинаково, а для работы требуется лишь качественная отвертка. Если планируется заменить деталь на новую, то в магазин лучше отправляться с аппаратом, чтобы подобрать наиболее подходящий вариант, иначе можно испортить инструмент. Рекомендуется помнить, что на устройствах, выпущенных давно, схема снятия патрона может отличаться, поэтому при отсутствии уверенности в самостоятельном ремонте, лучше обратиться за помощью к специалисту.

Для чего нужен перфоратор

С латыни слово perforo переводится как пробивать. От него и произошло название инструмента, предназначенного для нанесения коротких ударов по поверхности. В основном перфоратор используется для операций с материалами повышенной твёрдости: в бетоне, железобетоне или кирпиче. Такой инструмент может оснащаться функцией сверления и работать как обычная дрель. С его помощью можно снести перегородку или проштробить канал для укладки кабеля, вырубить нишу или демонтировать кафель.

Перфораторы бывают однорежимными, выполняющими одно действие-удар во время вращения. В двухрежимных инструментах добавляются безударные обороты или метод отбойного молотка. Инструмент с тремя способами работы объединяет их все. В этом случае необходим адаптер для перфоратора под сверло.

Нужно ли ремонтировать шуруповерт, если там застряла бита

Независимо от того, какая модель шуруповерта (Makita, Bosch или Metabo), на начальном этапе можно попробовать достать биту самостоятельно. Вытаскивать элемент нужно очень аккуратно, чтобы не повредить остальные детали.

Перед тем, как снять биту с шуруповерта, рекомендуется внимательно осмотреть инструмент. При необходимо его следует почистить, после чего пробовать вынимать застрявшую биту. Как правило, при подобной проблеме, шуруповерт остается в рабочем состоянии, поэтому полный ремонт ему не нужен.

Перед работой всегда нужно осматривать инструмент

Не откручивается патрон шуруповерта ? Это может Вам помочь.

Отдавать в мастерскую инструмент придется, если самостоятельно вынуть элемент не получается, а при дальнейших попытках возможно возникновение повреждений.

В быстрозажимных патронах снимать и вставлять сверла довольно просто. В подобных устройствах гильза работает за счет ручного вращения. Для того, чтобы кулачки не сильно стягивались, их нередко оснащают блокирующими элементами.

Специалисты рекомендуют перед тем, как установить выбранную биту на ее место, убедиться в том, что инструмент рабочий. Обязательно требуется выключить изделие из сети.

Внимание! Заклинивание биты в патроне шуруповерта чаще всего случается по вине владельца. Чтобы этого не произошло, рекомендуется вовремя обслуживать инструмент, следить за его состоянием

Обязательно важно проверять, чтобы в патроне не застревал мусор, вовремя его очищать. При работе требуется следить за тем, чтобы изделие не перегревалось, давать ему время на остывание

При необходимости проводят дополнительную диагностику, чтобы вовремя выявлять возможные проблемы.

В сложных ситуациях не рекомендуется заниматься самостоятельной разборкой, в противном случае можно испортить инструмент полностью. Лучше обратиться к специалистам, чтобы они выполнили работу.

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Идеи и способы покраски лестницы в доме на второй этаж
Как правильно сделать внутренние перегородки в деревянном доме

READ Как Разрезать Неодимовый Магнит В Домашних Условиях

2013–2021 Самостоятельное строительство — сайт для тех, кто строит!

Частые неисправности шуруповёрта

Поскольку все современные шуруповёрты имеют стандартную схему устройства, неисправности у них тоже, как правило, типовые. К основным дефектам этого инструмента относятся:

неисправность аккумулятора;
износ щёток;
поломка кнопки;
биение патрона;
отсутствие реакции на попытки включения или выключения;
работа с перебоями.

Все эти поломки вы сможете устранить самостоятельно, если у вас есть опыт работы с измерительными и паяльными приборами. В некоторых случаях придётся менять узлы полностью, так как не все детали продаются отдельно. Если ремонт редуктора или двигателя является для вас слишком сложной операцией, эти элементы можно полностью заменить или отнести их в мастерскую.

Как разобрать патрон шуруповерта

Несмотря на то что на сегодняшний день на рынке представлено множество моделей шуруповертов, общий подход к съему такого элемента, как патрон, у них один. Сейчас мы кратко его опишем.

Для того чтобы его раскрутить, вам необходимо снять винт, крепящий его на валу. Он находится внутри патрона, вращение винта следует производить по часовой стрелке. После того как вы выкрутили винт, следует рывком дернуть патрон в обратную сторону.

Внимание! При попытке выкрутить его вручную необходимо поставить дрель на вторую скорость, если она двухскоростная. При покупке инструмента желательно смазать винт машинным маслом

В отдельных случаях, когда этот элемент не хочет поддаваться, тогда следует поставить инструмент на первую скорость, зажать его в ладони, включить реверс влево. Патрон должен легко сойти с резьбы.

Съёмные против несъёмных патронов

Многие слышали про съёмные перфораторные патроны. Можно выделить 2 разновидности:

съёмные (быстросъёмные);
обычные.

Во втором случае для снятия патрона нужно разобрать сам механизм.

Для фиксации быстросъёмных элементов предусмотрено 4 шарика. Они входят в зацепление с пазами на торцевой стороне втулки. Для снятия патрона его достаточно просто потянуть на себя. Такой механизм очень удобен, если требуется часто менять патроны для перехода на другие виды насадок. Вот только быстросъёмные патроны не считаются оригинальными.

Перфораторы продаются обычно с обычными зажимными устройствами. То есть для снятия требуется разобрать механизм. Фиксация осуществляется за счёт бочонков цилиндрической формы, которые находятся в пазах.

Несъёмные патроны считаются наиболее надёжные. Проблема лишь в том, что для замены или проведения ремонтных работ придётся всю оснастку разбирать. А это не самая лёгкая задача.

Как разобрать патрон перфоратора?

Для того чтобы визуально оценить состояние износа патрона его следует разобрать. Делается это следующим образом:

В первую очередь снимается резиновый пыльник. Он не имеет специального крепления, а только лишь плотно насажен на патрон. Снять пыльник можно поддев его отвёрткой.
Теперь необходимо демонтировать стопорное кольцо с шайбой

После этого пружина будет высвобождена.
Пружина должна сниматься с осторожностью. Дело в том, что располагаемые под ней стопорные шарики могут выскочить, а их легко потерять.
Когда пружина извлечена, можно демонтировать задний пыльник.
Цилиндр зафиксирован четырьмя вставками, которые проходят через стенки вала перфоратора

Для вынимания вставок лучше воспользоваться магнитом или отвёрткой с подмагниченным жалом. Вынуть их по-другому не получится, поскольку ухватить вставку просто не за что.
Далее, патрон вынимается и все его составляющие осматриваются на наличие повреждений. При этом следует принять решение о полной замене механизма, или об отдельной детали.

Сборка зажимного устройства перфоратора проводится строго в обратном порядке.

Патроны Bosch

В Bosch делают ставку на развитие современных и наиболее востребованных патронов, среди которых быстрозажимные механизмы SDS-plus. Причем компания четко сегментирует свою оснастку по целевому назначению – для дерева, бетона, камня и металла. Соответственно, для каждого вида патрона применяются специальные сплавы и типоразмеры. Кроме этого, патрон для перфоратора под сверло «Бош» формата от 1,5 мм до 13 мм способен поддерживать функцию реверса и режим ударного воздействия. То есть в большей мере немецкие комплектующие заточены на создание отверстий профессиональным инструментом. Что касается отзывов, то пользователи высоко ценят патроны «Бош», отмечая их конструкционную эргономику, небольшую массу и долговечность.

Как самостоятельно разобрать и собрать патрон

Чтобы выполнять техническое обслуживание и ремонт патрона перфоратора своими руками, важно правильно снимать и разбирать это устройство. Зная, как разобрать патрон перфоратора (или как разобрать патрон для дрели), вы сможете самостоятельно выполнять осмотр, чистку и даже мелкий ремонт его внутренних элементов, что позволит вам всегда поддерживать свой инструмент в технически исправном состоянии

Несложная конструкция СДС-патронов позволяет снимать и разбирать их даже тем людям, которые не ладят с техникой.

Шаг первый

С патрона отодвигают пластиковую часть и снимают резиновый уплотнитель.

Снятие патрона перфоратора. Фото 1

Шаг второй

Используя отвертку, снимают фиксирующее кольцо, а затем и фиксирующую шайбу.

Снятие патрона перфоратора. Фото 2

Шаг третий

Когда фиксирующая шайба снята, под ней можно увидеть второе кольцо, которое также необходимо снять при помощи отвертки.

Снятие патрона перфоратора. Фото 3

Шаг четвертый

После того как все кольца и шайбы извлечены, можно приступать к разборке SDS-механизма, состоящего из шайбы, шарика и пружины. В первую очередь из такого механизма необходимо извлечь шарик, затем шайбу и только после этого пружину.

Снятие патрона перфоратора. Фото 4

Все детали механизма патрона, если вы выполняете его техническое обслуживание, надо очистить от грязи и пыли, смазать, а затем собрать устройство в обратной последовательности.

Чтобы еще более подробно познакомиться с вопросом о том, как снять патрон с перфоратора или дрели, как правильно разобрать его, выполнить техническое обслуживание или мелкий ремонт, можно изучить не только теоретическую информацию, но и посмотреть соответствующее видео.

Это интересно: Как выбрать прозрачный лак для металла? (видео)

Принцип разборки перфоратора

Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.

Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.

Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:

Необходимо потянуть пластиковую юбку вниз.
При помощи отвёртки подцепить и снять защитный пыльник из резины.
Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
Все снятые детали нужно зачистить от мусора и старой смазки.

В процессе демонтажа нужно внимательно осмотреть все составные части патрона, чтобы выявить неисправные детали. Вопрос о том, как поменять патрон на перфораторе, легко решается, если у вас есть в наличии запасная, полностью исправная деталь устройства. Замена её проводится при полной сборке прибора после устранения повреждения.

Далее следует произвести разборку корпуса перфоратора. В первую очередь необходимо снять переключатель режимов работы агрегата. Для этого:

Устанавливаем на переключателе режим отбойного молотка.
Затем поворачиваем рычажок немного ниже, при этом одновременно нажимаем на кнопочку до характерного щелчка.
Подтягиваем переключатель на себя, поддев его отвёрткой, снимаем с корпуса. В некоторых моделях это устройство может крепиться шурупами.

Ремонт патрона перфоратора

Пару деталей зажимного устройства можно заменить на аналогичные: износившийся шарик, резиновая прокладку и потерявшую изначальные свойства, например, гибкость, пружину. Иногда, например, при заклинивании или застревании насадки, усик пружины выскакивает из посадочного места.

Усик вставлен на место

При износе остальных компонентов ремонт патрона перфоратора практически не осуществляется, его необходимо менять на новый. Шарик с пружиной придётся искать не в магазинах с инструментами и строительных маркетах, а в сервисных центрах, где устройства обслуживаются и ремонтируются. Как вариант – заказать запчасть на китайской торговой площадке. Чаще проще заменить патрон на новый, чем отремонтировать его. Это немного дороже, но надёжнее и быстрее.

Назначение специального зажима

Возможности подобного оборудования зависят от типа патрона, который представляет собой немаловажный компонент перфоратора. Он связывает привод устройства с оснасткой в виде бура или любой насадки. Основной его параметр- диаметр хвостовика и сверла.

Хвостовики, как правило, бывают размером от 10 до 18 миллиметров, что позволяет их использовать в оборудовании любых габаритов. Свёрла, применяемые в них, имеют сечение 4−80 миллиметров с незначительными отступлениями в обе стороны, в зависимости от модели патрона.

От размеров зависит и его масса: примерно 200−600 граммов.

У перфоратора, в отличие от дрели, трансформация крутящего момента происходит не только во вращение, но и в одновременное возвратно-поступательное перемещение. Поэтому патрон должен противостоять как самому кручению, так и осевой нагрузке. Оттого обычная цанговая головка здесь не применяется, а нужен специальный универсальный зажим.

Оптимальный вариант

И все же вопрос, как просверлить бетонную стену, может остаться полностью не раскрытым, если несколько слов не сказать про алмазные сверла. Это самый качественный инструмент, хотя дорогой по сравнению с победитовым. Специалисты считают их универсальными, ведь ими можно сверлить практически любые материалы. Кстати, сверла сами не алмазные, на их режущую кромку нанесено алмазное напыление.

Самое важное, что таким приспособлением можно сверлить с помощью дрели без ударной функции. Работать с алмазным сверлом нужно правильно

Его, как и другие виды, надо периодически смачивать в воде для снижения температуры. Большие обороты здесь также неприемлемы.

Патрон под перфоратор — зачем он нужен

Патрон на инструменте удерживает специальные насадки. Он считается главным элементом для выполнения основной работы. Для каждого вида деятельности нужно подбирать определенный патрон. Перфоратор в отличие от дрели совершает вращательные и возвратно-поступательные (ударные) действия. Последняя функция необходима при работе с крепкими материалами: кирпичом, бетоном и железобетоном. Почти каждая модель Bosch, Hanskon, Makita, Деволт, Вихрь, Зубр, Интерскол, Штурм, Калибр выделяется универсальностью.

Перед тем, как поменять на перфораторе патрон, рекомендуется рассмотреть его конструкцию. В ранее выпускаемых инструментах сверла закреплялись специальными кулачками. В современных моделях фиксация осуществляется при помощи направляющих клиньев и стопорных шариков.

Виды патронов

Очень часто домашние мастера сталкиваются с такой трудностью, как заклинивание элементов, и мало кто знает, как поменять патрон на шуруповёрте правильным образом. Для начала стоит разобраться с основными видами.

Разновидности:

Быстрозажимные.
Кулачковые.

Иногда на агрегаты ставят самозажимные устройства, но эти разновидности более популярны.

Патрон быстрозажимной для аккумуляторных шуруповёртов подразделяется ещё на несколько классификаций.

Он может быть:

Двухмуфтовым. Эта разновидность затягивать приходится двумя руками, потому что одну из муфт обязательно нужно поддерживать, а вторую поворачивать при помощи специального ключа.
Одномуфтным. В этом случае надо будет выполнить все те же действия, что и в первом варианте, но всё можно проделать при помощи только одной руки. Этого смогли достигнуть благодаря тому, что в конструкции имеется специальная блокировка, которая автоматически заклинивает вал, когда происходит снятие оснастки. Бита насаживается на такую конструкцию несколько проще и удобнее.

Быстрозажимная модель отличается тем, что при эксплуатации не нужно использовать никаких дополнительных инструментов. К примеру, нет необходимости применять ключ.

Патроны изготавливаются из двух материалов:

пластик;
металл.

Благодаря конструкции из пластика производители значительно уменьшили вес агрегата. Но нельзя сказать, что такой материал является надёжным. Он не сможет выдержать больших ударных нагрузок и не обладает высокой устойчивостью, в отличие от металлического шуруповёрта.

Быстрозажимной механизм из пластика и металла применяют для выполнения как профессиональных, так и бытовых задач.

Способы закрепления

Существует ряд проверенных способов, с помощью которых патрон можно надежно зафиксировать на устройстве. Среди них выделяют следующие:

При помощи резьбы.
Благодаря конусу Морзе.
С использованием специального винта, который служит в качестве дополнения к вышеуказанным способам.

Наиболее проверенным и простым методом считается использование конуса, который стал применяться ещё в XIX веке. Вал затачивается таким образом, чтобы он соответствовал параметрам конуса, который располагается внутри. При соединении двух элементов, обеспечивается надёжное и крепкое соединение.

Если рассматривать резьбовой вид соединения, то принцип его работы состоит в том, что валу и патроне вытачивают определённую резьбу. Чтобы соединить две детали необходимо только накрутить их друг на друга.

Большое распространение получил и фиксирующий винт, который всегда устанавливается с целью дополнительной фиксации. Головка его изготавливается в виде креста, как на отвёртке, а резьба нарезается в левую сторону. Чтобы увидеть винт, необходимо разобрать кулачки патрона. Другим способом это осуществить не удастся.

Первые цифры обозначают, что диаметр хвостовика равен от 1 до 6 мм. В10 — это обозначение размера конуса, который можно найти абсолютно в любом справочнике, который предназначается для машиностроителей.

Если используется резьбовое соединение, то в этом случае также устанавливается определённая маркировка. К примеру, 1,0−11 М12×125. М12×125 будет обозначать размер метрической резьбы, а цифры могут указывать, какой размер имеет хвостовая часть насадок. В том случае, если прибор приобретается не отечественного производства, то все цифры будут переводиться в дюймы.

Замена растровой втулки (патрона) на Bosch GBH 2 26 DRE / Как поменять патрон на 2-26

Снятие патрона перфоратора. Фото 4

Что остается сделать нашему клиенту детали механизма патрона, если вы выполняете его техническое сервис, нужно очистить от грязищи и пыли, смазать, а в окончании собрать устройство в оборотной последовательности.

Чтоб более тщательно познакомиться с вопросом что же на самом деле, как снять патрон с перфоратора либо дрели, как верно разобрать его, выполнить техническое сервис либо маленький ремонт, есть вариант изучить не столько теоретическую информацию, но зато поглядеть соответственное видео.

На теоретическом уровне на патрон перфоратора категории SDS-max есть вариант установить инструмент с хвостовиком для патронов SDS-plus а бывает инструмент с еще наименьшим поперечником посадочной части. Для решения этой задачки употребляется особая насадка (адаптер), которую сейчас всегда можно купить практически на любом строительном рынке. Хотя использовать такие переходники для перфоратора категорически не рекомендуется, потому что внедрение инструмента наименьшего поперечника на перфораторах томного класса стремительно приведет его в негодность.

Вы, инструмент для перфораторов продается сходу упаковками и даже не может быть восстановлена после выхода из строя. При всем этом вредно путать его с обыкновенными сверлами, которые отличаются от него формой заточки и строением спирали.

Источник

Выбор инструмента

Оптимальный вариант для сверления бетонных стен – это дрель:

мощностью 600 Вт;
вращением рабочего органа до 2500 об/мин;
диаметром зажимаемого сверла до 12 мм в быстрозажимном патроне;
с обязательным наличием реверса.

Для сверления бетона необходимо сверло из очень твердого металла. Чаще всего используются твердосплавные изделия с кромками из победита или алмаза. Первый вариант дешевле, да и по эксплуатационным качествам не уступит второму.

Но необходимо учитывать момент, что с помощью сверла можно сделать отверстие в стене глубиною не более 15 см. Для сквозного отверстия понадобится бур.

Чтобы сделать отверстие дрелью, необходим бур диаметром хвостовика 10 или 18 мм. Форма хвостовика у бура с пазами, но и они прекрасно зажимаются патронами дрели. Если есть необходимость просверлить толстую бетонную стену, то правильно будет использовать буры разной длины.

К примеру, сначала просверлить отверстие глубиною 15 см, затем заменить бур и просверлить глубину до 35 см, далее до 50 см. Правда, чем глубже забуриваетесь в стену, тем больше мощности требует дрель.

Разборка блока ударного механизма перфоратора Интерскол П26/800ЭР

Схема ударного механизма перфоратора Интерскол П-26/800ЭР Основное число различий содержится в конструкции ударного механизма.

Ударный механизм состоит из нескольких узлов:

ствол ударного механизма;
промежуточный вал;
бойки и ударники;
гильза поршня;
подшипник качения.

Ударный механизм в перфораторах Интерскол работает по одинаковому принципу. Отличия же в конструктивных особенностях.

Разборка ударного механизма перфоратора Интерскол П-26/800ЭР

В перфораторе Интерскол П-26/800ЭР ударный механизм состоит из следующих узлов:

приемник инструмента;
узел запрессовки ствола;
ствол;
промежуточный вал;
бойки, ударники, проммасса.

Разборка приемника инструмента

Приемник инструмента поз.12 разбирается после снятия с него деталей быстрозажимного патрона.

На первом этапе аккуратно вынимаются четыре ролика поз.11. Дальше приемник вынимается из корпуса поз.18, в котором вставлен игольчатый подшипник поз.20.

В игольчатом подшипнике крепится ствол поз.36.

Выньте из ствола приемник инструмента.

Из приемника инструмента надо извлечь проммассу поз.16, втулку поз.15, манжету поз.14 и резиновое уплотнительное кольцо поз.13.

Разборка ствола ударного механизма

Ствол поз.36 извлекается из внутреннего корпуса поз.18 после того, как корпус редуктора отделится от корпуса статора. Для этого из корпуса редуктора надо выкрутить четыре винта поз.30.

Затем выкрутить три винта поз.85 на ручке поз.86. Сняв ручку, повернуть корпус щеткодержателя поз.81. до момента, когда его можно вытащить из корпуса.

Теперь корпус редуктора и корпус статора легко разделяются при помощи отвертки, которой поддевается один из них в месте стыковки.

Ствол легко вынимается из промщита поз.53(внутренний корпус).

На наружный диаметр ствола надеты: прямозубая шестерня поз.35, пружина поз.33, шайба поз.32 и стопорное кольцо поз.31.

В полости ствола находится корпус ловителя поз.40, боек 45.

Разборка ловителей, бойков

Разборка ловителя поз.40 заключается в отделении с него амортизатора поз.41, ловителя бойка поз.42, крышки ловителя поз.43 и стопорного кольца поз.44.

В поршень поз.47 вставлен боек поз.45, который необходимо извлечь.

С бойка поз.45 снимается уплотнительное кольцо поз.46.

Из ушей поршня поз.47 надо отделить палец поз.48 и снять два кольца поз.49.

Разборка промежуточного вала

Чтобы разобрать промежуточный вал поз.57, надо вытащить его из внутреннего корпуса. С вала поз.58 снимите поводок переключателя поз.55, пружину поз.56.

C другой стороны: снимите втулку опорную поз.65, опору пружины поз.64, пружину поз.63, колесо зубчатое комбинированное поз.62.

Промежуточный вал перфоратора Интерскол П-26/800ЭР

Каталог запасных частей промежуточного вала перфоратора Интерскол П-26/800ЭР

Разборка и ремонт электрической части перфоратора

Если возникли подозрения, что агрегат имеет неисправность в работе электродвигателя, то нужно произвести демонтаж электрической части устройства. Во время проведения разборки необходимо проверять исправность частей механизма, которые могли сломаться в процессе эксплуатации.

Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
Отсоединяем весь крепёж, который удерживает сетевой кабель.
Снимаем кнопку пуска агрегата.
Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
Извлекаем спарку щёток двигателя, открутив болты крепления.
Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.

При необходимости разобрать бочковой перфоратор сначала снимаем ручку устройства, а затем откручиваем болты, удерживающие двигатель.

Замена щёток

Основным признаком неисправности щёток является наличие искрения в области коллектора, перегрев двигателя и присутствие запаха гари.

Щётки расположены в специальных держателях и прижимаются к якорю пружинами. Заменить этот элемент придётся после износа пластин на третью часть от номинала. Для обеспечения хорошего контакта во время работы, новые щётки нужно притереть к вращающей части двигателя. Для этого помещается кусок мелкозернистой наждачной бумаги на коллектор мотора и вращательными движениями добиваются закругления рабочей поверхности щёток.

В перфораторах могут использоваться щётки трёх видов:

Угольные — легко притираются, но очень быстро изнашиваются.
Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
Угольно-графитовые контакты считаются идеальным вариантом щёток.

Обязательно необходимо очищать ротор и статор устройства от угольной или графитовой пыли при помощи технического спиртового раствора.

Отремонтировать повреждения статора и ротора электродвигателя для неопытного мастера является большой проблемой. Здесь будут уместны профилактические мероприятия по очистке и смазке вращающихся частей агрегата. Пробой и короткое замыкание обмотки определяются с помощью мультиметра, при этом починить такие поломки сложно из-за компактного и плотного расположения деталей.

Разборка перфораторов Интерскол моделей П18, П22, П26, П28, П30, П600, П710

Принцип работы у всех перфораторов одинаков.

Вращательный момент от ротора передается на вал ствола и закрепленный на нем рабочий инструмент. Одновременно, при помощи подшипника качающегося, называемого в народе «пьяный подшипник», вращающий момент преобразуется в возвратно-поступательное движение, передающее ударный импульс на рабочий инструмент.

Все перфораторы Интерскол собраны по одной общей схеме и состоят из одних и тех же блоков.

Условно перфораторы Интерскол состоят из трех блоков:

Блок редуктора ударного узла.
Блок статора.
Блок цепей питания и управления.

Указанные блоки у перечисленных моделей имеют свои конструктивные особенности.

Для удобства рассмотрения разделим представленные перфораторы на группы.

В первую группу включим перфораторы Интерскол П-18, П-22, П-24, П-26, П-30.
Во второй группе рассмотрим разборку перфораторов Интерскол П-600 и П710.

Патрон дрели для перфоратора или как вставить в инструмент обычное сверло

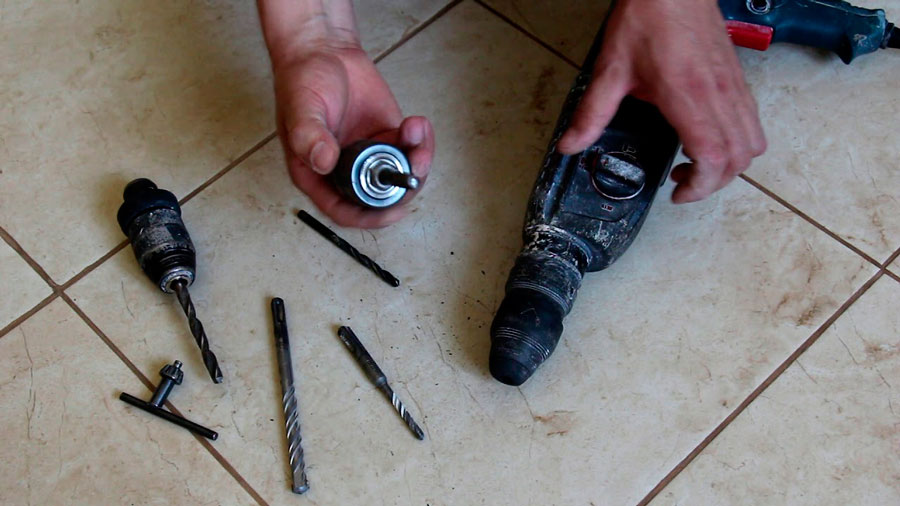

Если ваш перфоратор со съемным патроном, то можно купить дополнительно цанговое устройство с креплением под перфоратор. Если нет, тогда можно воспользоваться специальным переходником, о котором уже упоминалось в материале выше. Это специальный переходник, который состоит из хвостовика типа SDS-plus, а также резьбы, на которую завинчивается обычный цанговый патрон от дрели. Такой переходник стоит недорого, и цена его составляет около 50 рублей.

Достоинство такого приспособления в том, что для установки цилиндрических насадок, не понадобится снимать штатный крепежный элемент из инструмента. Цанговый патрон можно снять от дрели и перфоратора. Установка такого переходника позволит применять перфоратор для сверления металла и дерева сверлами с цилиндрическими хвостовиками.

В итоге следует отметить, что патрон от перфоратора — это важный элемент, который всегда должен быть исправным. От его исправности зависит эффективность самого инструмента. Перед тем, как вставлять бур в инструмент, не забывайте смазывать хвостовик, так как от зависит срок службы не только насадки, но и деталей самого инструмента. Ремонт (если не держит бур) и снятие патрона несъемного типа показан на видео ниже.

Способы закрепления патрона на валу шуруповерта

Существует три способа установки фиксирующей конструкции на инструмент:

Принцип снятия патрона.

конус Морзе;
резьбовое соединение;
фиксирующий винт.

Конус Морзе получил свое название в честь изобретателя Стивена А. Морзе.

Метод соединения заключается в обеспечении сопряжения двух поверхностей в форме вала и детали с отверстием.

Обе поверхности должны обладать одинаковой конусностью. Угол конусности должен находиться в интервале от 1°25’43″ до 1°30’26″.

Этот параметр зависит от типоразмера. Данный способ соединения является очень распространенным, а соединение такого типа является простым и надежным.

Резьбовой способ соединения заключается в состыковке компонентов при помощи резьбы. Патрон во внутренней своей части имеет нарезанную резьбу, аналогичную той, которая нарезается на рабочем валу устройства.

Для крепления на вал фиксирующего приспособления требуется закрутить его на валу привода до упора.

Соединение при помощи фиксирующего винта аналогично резьбовому, но с тем отличием, что в его конструкции для обеспечения дополнительной фиксации используется фиксирующий винт.

Схема устройства патрона шуруповерта.

Тип соединения устройства фиксации с валом можно определить, посмотрев маркировку электроинструмента. Если на нем имеется в маркировке надпись по типу 1-6 В10, это значит, что электроинструмент в своей конструкции имеет конус Морзе. Цифры в маркировке означают диаметр хвостовика используемых сверл или насадок. Маркировка В10 означает размер используемого конуса Морзе.

Электроинструмент, имеющий резьбовое соединение, маркируется следующим образом: 1,0-11 М12х1,25. М12х1,25 обозначает размер метрической резьбы, используемой в соединении, цифры 1,0-11 указывают на размер используемых хвостовиков сверл.

Импортные модели в своей маркировке имеют обозначения размерностей, выраженные в дюймах. Обозначение на импортном электроинструменте может иметь такой вид: 2-13 мм 1/2-20 UNF.

Обе разновидности закрепления фиксирующего приспособления одинаково хорошо выполняют возложенные на них функции и отличаются только по конструкции и скорости смены насадок.

Портал о стройке

16.12.2018 admin Комментарии Нет комментариев

При проведении самостоятельного ремонта в квартире или доме возникает потребность сделать отверстие в бетонной стене. Оно может быть несквозным (для крепления) или сквозным (для инженерных коммуникаций). Разберем подробнее, как сверлить бетонную стену с помощью различных инструментов.

Для этого лучше всего использовать перфоратор. Инструмент этот профессиональный, так что под рукой его может и не оказаться. А покупать такой только для ремонта накладно. Поэтому можно воспользоваться обычной бытовой дрелью с ударной функцией.
