Как разобрать электропилу макита

Схема ремонта

Отремонтировать электропилу можно своими руками. Сделать это довольно несложно. Для этого необходим такой набор инструментов:

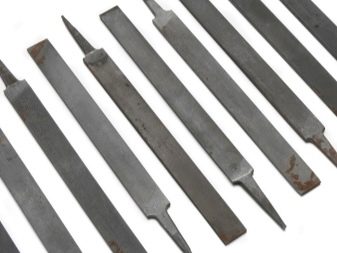

• несколько разнокалиберных маленьких напильников;
• крюк, который чистит прорези от стружки;
• напильники плоские.

Цепь лучше всего затачивать на самой шине инструмента. Правку делают по кромке режущего зуба, при этом учитывают угол заточки (от 30 градусов). Делать эту операцию необходимо филигранно: если угол будет выставлен неверно, то это отразится на качестве работы и производительности инструмента.

Напильник во время работы ставится перпендикулярно (90 градусов по отношению к шине). Весь процесс происходит в одном векторе, совершаются поступательные колебания, нельзя делать каких-либо вращательных движений. После обработки зуба цепь перемещается, затем шлифуют другой элемент. После обработки всех элементов начинается «полировка» фиксирующего реза. В случае когда фиксаторы реза слишком выдаются, то цепь не будет «доставать» до материала — рабочего процесса происходить не будет. И наоборот: если фиксаторы будут сверх меры углублены, то пила будет застревать в дереве. Ограничитель рихтуется с помощью калибра, который накладывают на кромку режущих зубцов

Важно, чтобы планка располагалась на одном уровне вместе с фиксатором

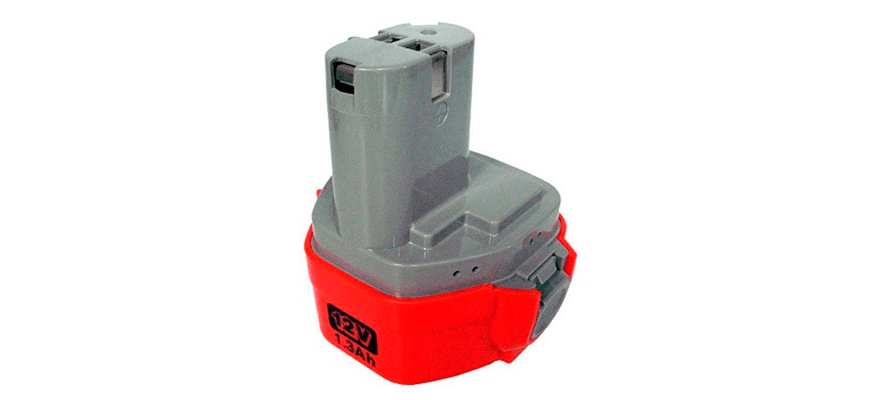

Никель-металлогидридные «MakStar»

Никель-металлогидридные «MakStar»

Эти модели выполнены по нанотехнологии производителя. Благодаря цифровому обмену информацией аккумулятор подключается к зарядному устройству.

Это свойство помогает быстро заряжать аккумулятор, а также продлевает срок его службы. В линейной серии есть изделия среднего напряжения, но есть и батареи на 24 В.

В основании находится Ni-Mh аккумулятор, оснащенный необходимыми датчиками, а также специальное зарядное устройство. Во время работы зарядное устройство считывает все условия эксплуатации аккумулятора, а затем выбирает более благоприятный режим для его зарядки.

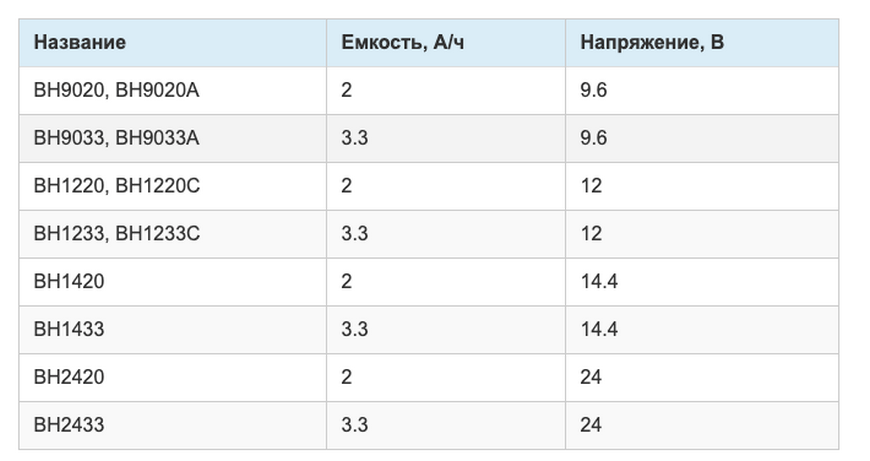

таблица аккумуляторов для шуруповертов Макита

Причины замены патрона дрели

Рано или поздно любая деталь, узел или любой механизм приходят в негодность.

В современных дрелях, как, например, Макита, Интерскол, Бош и так далее крепление сверла и другого режущего инструмента, а также всевозможных насадок осуществляется устройством кулачкового типа. Кулачковый механизм представляет собой 3 или 4 кулачка, посредством их и удерживается инструмент в патроне дрели. Если устройство быстрозажимное, то механизм затягивается рукой, а если ключевое — специальным ключом.

Существуют также цанговые устройства, но они больше применимы на производстве для металлообработки. В них зажимается всевозможный инструмент, необходимый для работ.

Причины для замены:

• Биение во время вращения. Это говорит об износе кулачков или передних подшипников вала.
• Проворачивание на валу. Причиной является повреждение резьбы, если патрон резьбовой, или же износ инструментального конуса.

В обоих случаях необходима его замена.

Биение — явление вредное и небезопасное, его можно охарактеризовать следующим образом:

1. Плохо держится режущий инструмент в дрели, или какая-нибудь оснастка.
2. Клинят свёрла (в том случае, когда изношен конус).
3. Отверстия получаются неправильной формы.
4. Изнашиваются хвостовики свёрл.

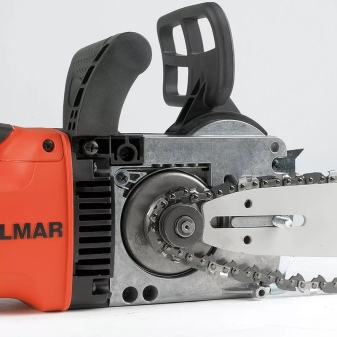

Ремонт электропилы своими руками

Как любой инструмент, цепная пила подвержена износу

Для первичной диагностики мастеру следует обратить внимание на следующие сбои, возникающие в процессе работы с инструментом:

При невозможности включения инструмента следует проверить состояние кабеля и его соединений с корпусом.
Затем стоит обратить внимание на стопор цепи, при необходимости изменив его положение.
При снижении мощности инструмент следует осмотреть на износ щеток.
При возникновении посторонних шумов и звуков нужно посмотреть, не забиты ли маслопроводящие каналы. При необходимости прочистить их и долить масло до необходимого уровня.

Makita UC3520A искрят щётки Как поменять ротор Ремонт инструмента Цепная пила Макита

Не подается масло на цепь. Завоздушивание маслянного насоса.Электропила makita 4320 Масляный насос. Ремонт.

Читайте:

Конструкция каждой цепной электрической пилы является универсальной, и по этой причине все пилы строятся по одному, похожему принципу — по нему осуществляют свою работу и профессиональные цепные пилы и самые обычные модели

Кроме того, при разборке электрической пилы особое внимание стоит обратить на такой очень важный элемент в конструкции как звёздочка. Звёздочка является конструктивным элементом пилы и расположена в одной плоскости вместе с полотном; благодаря звёздочки начинается процесс вращения цепи, которая в результате и начинает саму распилку (с помощью специальных режущих резцов или зубьев). В конструкции каждой электрической цепной пилы имеется специальный бак с ёмкостью в 500 мл, куда заливается цепное масло

После чего масло начинает распределяться по всей шине, а уже оттуда начинает передаваться к рабочей и направляющей звёздочке

В конструкции каждой электрической цепной пилы имеется специальный бак с ёмкостью в 500 мл, куда заливается цепное масло. После чего масло начинает распределяться по всей шине, а уже оттуда начинает передаваться к рабочей и направляющей звёздочке.

Во время разборки необходимо помнить, что электрический двигатель цепной пилы расположен в перпендикулярном положении пильной шине, так как при таком расположении наиболее приемлемым вариантом само осуществление передачи от вала двигателя к звёздочке будет является простым и эффективным.

Не остаётся без внимания при разборке и сцепление, которое выполняет функцию предохранения пилы от различных поломок. Само сцепление представлено в виде пакета, состоящего из пружинных конических шайб, которые сжаты и заклинены с верхней части при помощи пружинного стопорного конца. Кольцо при процессе разборки необходимо снять, но при этом на сжать каждую шайбу сцепления.

Цепная электропила является незаменимым инструментом для владельцев частных домов и дач. Ею можно обрезать ветки в саду, спиливать деревья, резать доски и другие материалы на древесной основе. Но какой бы дорогостоящий и надежный не был данный агрегат, придет момент, когда в нем появятся мелкие или крупные неисправности. Конечно же, серьезные поломки должны устраняться только в сервисном центре. Но мелкий ремонт цепной электропилы чаще всего можно выполнить собственноручно.

Домашний ремонт при стандартных поломках

Несмотря на то, что сегодня на рынке представлено несколько десятков моделей цепных пил разных производителей ремонт основных стандартных поломок проводится одним единственным методом – заменой сломавшейся детали. Это касается буквально всех основных узлов и механизмов.

Теоретически можно что-то подточить или подправить напильником, но это будет только временное решение и отсрочит в лучшем случае большой ремонт на несколько дней, а в худшем случае повлечет за собой более дорогостоящий ремонт.

Ремонт цепной электропилы, если это не критично и не влияет на ее работоспособность можно сделать и самому. Это, прежде всего, касается корпуса инструмента. Падения, механические повреждения при работе часто деформируют пластиковый корпус, особенно это касается места расположения двигателя. Отремонтировать это место можно, поставив заплатку или наложив бандаж, применив для этого эпоксидный клей и стеклоткань. Эпоксидный клей сам по себе очень хрупкий, поэтому необходимо соблюдать пропорции при смешивании смолы и отвердителя

Его также можно использовать и для восстановления пластиковых шестерен, правда опять, стоит акцентировать внимание на то, что это только временная мера

А вот для восстановления масляного бачка ни эпоксидный, ни какой бы то ни было другой клей не подойдет. Пластик, из которого сделан резервуар не поддается ни склеиванию клеем, ни пайке, так что менять его необходимо полностью.

При замене шестерен стоит внимательно присмотреться к металлическим частям корпуса редуктора – на нем видны все проблемные места, особенно это касается точек установки шестерен и валов. Сколы, следы выработки и заметная деформация говорит о том, что в этом случае кроме всего прочего придется поменять и основание редуктора.

Самое простое, что можно сделать своими руками без больших усилий, так это заменить резиновые уплотнители и прокладки. Это довольно важная и ответственная работа. Если сильно затянутые болты корпуса и крышки редуктора позволяют обеспечить надежность соединения, то резиновые уплотнители дают возможность погасить вибрацию

Особенно важно применять уплотнители именно изготовленные для этого. Так для узла смазки цепи используется специальная маслостойкая резина, она не теряет своих свойств при контакте с маслом и способна выдерживать большие нагрузки при высокой температуре

Проводя сборку корпуса, в местах установки винтов в пластик при сборке рекомендуется из шприца выдавить буквально 1-2 капли эпоксидного клея, это позволит усилить место посадки винта.

При установке на инструмент новой шины и цепи рекомендуется осмотреть шину и соединения звеньев цепи и дополнительно смазать ведущую и ведомую звездочку моторным маслом или маслом для редукторов.

Неисправности аккумуляторов для шуруповёртов

Обычно при выходе из строя никель-кадмиевого аккумулятора для отвертки один или несколько элементов аккумулятора выходят из строя. Поэтому основная задача при ремонте аккумулятора шуруповерта – выявить вышедшие из строя элементы.

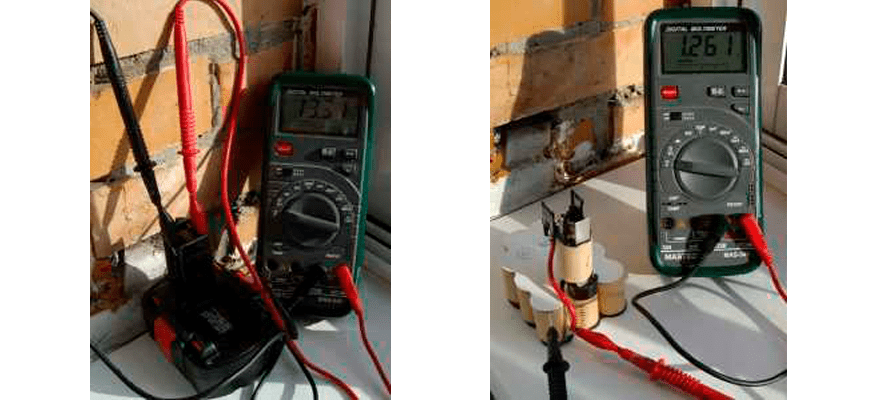

Слева: общее напряжение серийной сборки. Справа: напряжение на одной ячейке

Что мы должны сделать?

Затем приложите нагрузку к аккумулятору (включите отвертку). Если не хотите снова собирать, подключите нагрузку в виде лампочки на 12 вольт к клеммам «гирлянды;
Полностью зарядите аккумулятор отвертки;
Через некоторое время снова измерьте напряжение на элементах. Те банки, у которых напряжение отличается от среднего на 0,5-0,7 вольта, необходимо сбросить или заменить

При визуальном осмотре особое внимание обращайте на банки со следами коррозии и разводов.
Разобрать корпус;
Измерьте напряжения всех элементов и отметьте те, напряжение которых ниже номинального. Номинальное напряжение указано на корпусе каждой банки

Обычно их заворачивают в бумажную пленку;

Таким образом, уже ведутся работы с предметами, признанными неисправными. Подробнее об этом ниже. И здесь также стоит упомянуть такие неисправности, как нарушение сварки на стыках элементов, выход из строя датчика температуры и т.д. Но поломки такого типа встречаются очень редко и не заслуживают внимания.

Типы аккумуляторов

Для шурика можно выбрать аккумулятор трех типов:

• литий-ионный (Li-Ion).
• никель-кадмий (NiCd);
• никель-металлгидрид (NiMH);

Модели первого типа имеют большие размеры. Они отличаются невысокой стоимостью и бесперебойной работой при отрицательных и положительных температурах. Такие устройства заряжаются большое количество раз, но из-за эффекта памяти их нужно держать в полностью разряженном виде. Зарядку также необходимо производить после полной разрядки аккумулятора.

Эффект памяти означает уменьшение емкости аккумулятора, что сокращает время, в течение которого устройство может использоваться между зарядками. Индикатор оставшегося заряда фиксируется аккумулятором и после зарядки будет потреблять энергию до этого уровня

Поэтому при использовании инструмента важно полностью разрядить аккумулятор

NiMH аккумуляторы легкие и экологически чистые в использовании. Они способны работать долгое время без дополнительных дозаправок. В моделях этого типа тоже есть эффект памяти, но на время работы аккумулятора он не сильно влияет. Существенным недостатком этой линейки аккумуляторов является непереносимость отрицательных температур. Когда показания термометра опускаются до минус двух градусов, батарея постепенно разряжается. Храните прибор с этим типом источника питания в теплом помещении, полностью разряжая аккумулятор.

Литий-ионные батареи появились в 1991 году и стали самым популярным и доступным источником питания. В них полностью отсутствует эффект памяти, аккумуляторы имеют большую емкость и могут долго держать заряд. Вес аккумулятора почти в два раза меньше, чем у аналогов. Зарядка может производиться от аккумулятора любой мощности. Профессиональные модели отверток часто комплектуются этим типом аккумулятора.

Основные неисправности электропил

Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.

1. При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
2. Во время работы горят щетки на электропиле, и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
3. На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
4. Агрегат не может развить полную мощность. Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
5. Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
6. Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
7. Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
8. При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.

Подробности

Как производить ремонтные работы шуруповерта

Одной из наиболее популярных проблем с шуруповертами Макита будут проблемы именно с работой на первой скорости. При этом на второй все будет работать отлично, и такая проблема связана с тем, что редуктор неисправен в инструменте, который не дает эффективно использовать именно первую скорость. Предлагаем рассмотреть, как избавляться от данной проблемы и произвести ремонт шуруповерта.

Как разбирать редуктор

Первым делом, следует обязательно разобрать сам инструмент и отделять редуктор

Далее важно убирать все остальные детали, которые лишние на таком этапе. Для этого требуется просто высыпать все шестеренки изнутри редуктора, а еще следует отметить тот факт, что если отсутствует информация о точном местоположении всех из деталей, лучше разбирать его аккуратно и последовательно

Также не забывайте и записи, и отметке расположения шестеренок. Это требуется для сборки высокого качества после выполнения ремонтных работ. Также вы можете воспользоваться обучающими статьями или видео.

Как вкручивать болты вместо зубчиков

Как ремонтировать шуруповерт Макита? После того, как будут уделаны из редуктора все шестеренки, глазу откроется внутренняя часть такого устройства. С учетом специфики проблемы, мастер скорее всего увидит, что все зубчики из пластика на внутренней части оказались в сточенном виде. Это будет происходить при долгосрочной эксплуатации устройства, или если было грубое нарушение правил применения. Зубчики из пластика весьма мягкие, потому что под влиянием температур и постоянной нагрузки механического типа они будут попросту стачиваться. Это способно привести к тому, что главной шестеренке не за что цепляться и она станет прокручиваться. Для восстановления и починки работоспособности потребуется восстанавливать зубчики. При этом не требуется восстанавливать все зубцы, хватит и установки пары железных. Для того, чтобы осуществить желаемое, потребуется сверло, бормашинки и болтики. Желательно применять бормашинку с напылением из алмаза, потому что она дает возможность эффективно стачивать излишнюю часть болта за небольшой временной промежуток.

1. На месте размещения пластикового зубчика будет просверлена отверстие в боковой части редукторной стенки. Требуется применять сверла с чуть меньшим диаметром, нежели диаметр болтика. Так получится вкручивать его с усилением, а еще обеспечивать надежность закрепления.
2. Требуется просверливать пару отверстий по диагонали, чтобы обеспечивать надежное редукторное удерживание и стабильную инструментальную работу. Таким образом, нагрузка начнет распределяться по обоим зубчикам.
3. При просверливании желательно направлять сверло чуть вниз, чтобы после болтик не торчал кверху. В противном случае потребуется куда дольше обрабатывать его посредством бормашинки.
4. Далее следует с усилением вкручивать болтики в отверстия, которые получились.

Не подается масло на цепь, ремонт электропилы замена маслонасоса

Даже самый надежный инструмент имеет свою степень износа, периодически требуется исправлять мелкие или.

Топливная система бензопилы: 1 – топливный фильтр, 2 – карбюратор, 3 – ручной насосом предварительной подкачки.

Если правильно отрегулировать карбюратор, горючее будет затрачиваться в допустимом объеме. В противном случае — закончится слишком быстро.

Медленное уменьшение горючего во время эксплуатации пилы является нормальным процессом. Если оно отсутствует, цепь смазывается неправильно, поэтому работа с бензопилой должна быть слаженной. Необходимо не только уметь устранять поломки, но и самостоятельно их выявлять.

Изменить поступление горючего можно вручную. Правильность работы смазочной системы определяется путем поднесения шины. Если появятся масляные брызги, значит все налажено правильно.

Производить распил желательно при значительном количестве смазочного материала. Если предстоит работа с мягкой древесиной, подается небольшое количество горючего.

Цепь всегда должна быть хорошо смазана. Это позволит избежать задымления и дальнейшего выхода из строя всей бензопилы. Если масло подтекает или вовсе не поступает, необходимо выявить причину поломки. Эксплуатировать инструмент до ремонта не рекомендуется.

Выбирая горючее, необходимо делать это правильно. Желание сэкономить приводит к тому, что цепь быстро выходит из строя. Во избежание неприятных последствий нежелательно выбирать масло, производителем которого является Китай. Предпочтение стоит отдавать оригинальным фирмам. По своей ценовой категории они значительно выше, но и качество у них лучше.

Правила разборки

Разборка электрических пил – это важная фаза в ремонте этого агрегата, которая должна выполняться строго по правилам. В качестве примера будет рассмотрена разборка инструмента от отечественной компании «Интерскол».

• От винта отсоединяется флажок, он держит шину, поэтому крепление следует немного сделать слабее.
• Затем с помощью устройства, которое регулирует напряжение, также ослабляется пильная цепь.
• Затем снимается крышка, откручиваются болты.
• Удаляется цепь, шина снимается с рабочего узла.
• Снимается «закрывашка» рабочей емкости, куда заливается масло.

• После того как все винты отсоединены, удаляется редуктор движка.
• После этого удаляется главная звездочка. Для этого необходимо снять главную шайбу, которая стопорит узел.
• Откручиваются винты, демонтируются зубчатые фиксаторы, затем отсоединяется ручка.
• После этого удаляется крышка.
• Вынимается емкость с маслом.
• Дальше разбирается рычаг тормоза, на который следует немного нажать, пока не будет слышен легкий щелчок.
• Переворачивается редуктор и отсоединяется от вала и от корпуса.

• Обычно под крышкой корпуса накапливается значительное количество грязи и пыли. Всю эту субстанцию следует удалить, протерев узлы х/б тканью, смоченной в спирте.
• Затем из редуктора вынимается насос, который отвечает за подачу масла.
• Разбирается фиксирующий механизм, отвечающий за остановку движка. Фиксирующая пружина снимается, удаляются тяги. Также следует убрать тормозную ленту.
• На рабочие узлы наносится свежая смазка.
• В конце разбираются щетки. Для этого надо выкрутить несколько винтов.
• Снимается ротор — последний элемент.

Как разобрать патрон шуруповерта

Чтоб попасть вовнутрь, необходимо убрать заглушку. На пластмассовом корпусе она снимается просто — довольно поддеть ее острым предметом. На железном ее выбивают молотком. Для этого следует стукнуть по основанию зажимной гильзы, стараясь ее не разрушить. Чтоб до него добраться, меж кулачками вставляют болт огромного поперечника, потом сдвигают их так, чтоб болт встал перпендикулярно основанию, но при всем этом мог свободно передвигаться ввысь и вниз. По выступающей над поверхностью головке лупят молотком.

READ Как Надеть Цепь На Электропилу Макита
