Как работает регулятор оборотов на мотоблоке

Настройка и ремонт системы зажигания

Как правильно отрегулировать работу системы? Если вы не знаете, как выставить зажигание на Таврии, то мы готовы научить вас этому. Принцип настройки СЗ заключается в изменении положения распределителя по отношению к установочной улитке. Перед тем, как приступить к настройке, необходимо открыть капот и посмотреть на эту улитку и трамблер. Выставьте на каждом элементе метки — это позволит все вернуть на место, если в процессе ремонта вы допустите ошибки.

Процедура настройки выглядит так:

  1. Сядьте за руль, установите ключ в замок зажигания своей Таврии и запустите двигатель.
  2. Затем на заведенном силовом агрегате нужно слегка провернуть распределительное устройство — сначала в одну, а потом в другую сторону. В этот момент нужно прислушиваться к тому, как работает мотор, изменилась ли динамика оборотов. Вам необходимо уловить тот момент, когда обороты ДВС будут наиболее максимальными. Обычно это не конкретная точка, а место в половину деления на участке. В данном диапазоне и находится самое оптимальное зажигание. Если силовой агрегат вашего авто работает с детонацией, то попробуйте выставить более позднее зажигание.
  3. Затем распределительный узел необходимо зафиксировать в данном положении, после чего произвести диагностику работоспособности ДВС на разных режимах работы.
  4. Когда трамблер будет закреплен, нужно немного проехаться. Разгоните автомобиль приблизительно до 60 км/ч, переключитесь на четвертую передачу, а затем сбросьте скорость примерно до 40 км/ч и опять резко нажмите на педаль газа. В этот момент должна проявиться детонация, но буквально на 1-2 секунды, не более. Если это так, то можно считать, что половина дела сделано.
  5. Помимо этого, нужно также проверить и мощность ДВС. В том случае, если мощность двигателя не особо высокая, то можно попытаться еще раз произвести регулировку привода распределителя. В данном случае вам потребуется пинцет, поскольку с его помощью выполнить эту задачу будет намного легче. Если вы посмотрите на распределитель, то заметите, что разрез под него на приводе немного смещен в сторону, так что допустить ошибок и установить привод неправильно вы не должны (автор видео — канал Ремонт таврий).

Также можно произвести и регулировку непосредственно распределителя, суть этой задачи заключается в изменении уровня натяжения грузов, а также выставлением вакуумного регулятора. Но учтите, что для реализации данной процедуры потребуется специальный стенд, который не всегда можно найти даже на СТО.

Конструкция системы питания

Один из компонентов ДВС – топливная система. Она необходима для бесперебойного снабжения двигателя горючим. Система состоит из бензобака, топливопровода, фильтров и карбюратора. Последний дозирует бензин для поддержания заданной частоты вращения коленвала с зависимости от режимов работы мотоблока. Бензобак необходим для хранения в нём запаса топлива. Топливопроводы соединяют все компоненты между собой, а фильтры очищают топливо от посторонних примесей.

Наиболее сложной и ответственной деталью в ДВС является дозирующий узел. Устройство карбюратора, установленного на мотоблоке, позволяет пользователю выполнять регулировку качества топливной смеси, поступающей в мотор. В общем случае ДУ состоит из следующего:

  1. Поплавковой камеры. В ней расположены детали, отвечающие за приготовление топливной смеси. В приёмном стакане накапливается бензин, который воздействует на поплавок. Последний при достижении заданного уровня топлива, нажимая на запорную иглу, перекрывает подачу горючего.
  2. Смесительной камеры. В ней происходит насыщение поступающего в мотор воздуха мелкодисперсной бензиновой пылью. Последняя образуется за счёт разряжённой атмосферы в смесительной камере. Пониженное давление вытягивает из поплавковой камеры топливо, которое, проходя через дозирующий жиклёр, распыляется в потоке воздуха.
  3. Дроссельной заслонки. Этот узел регулирует частоту вращения коленвала. Заслонка перекрывает проходной канал, по которому поступает воздух в цилиндр. Чем больше сечение, тем быстрее будет вращаться выходной вал ДВС. Положение заслонки регулируют посредством стального тросика, закреплённого на рукоятке мотоблока.
  4. Регулятора холостых оборотов. Как правило, это металлический или пластиковый винт, на который опирается привод дроссельной заслонки. Ввинчивание регулятора увеличивает обороты холостого хода двигателя.

К сведению!В зависимости от производителя и назначения мотоблоков, их ДУ могут комплектовать дополнительными элементами. Но, независимо от этого, все узлы работают по одному и тому же принципу.

Как снять двигатель с мотоблока

Для демонтажа силовой установки мотоблок размещают на ровной поверхности и очищают от загрязнений. Снимается защитный щиток, трос акселератора отсоединяется от пластины карбюратора. Затем отпускаются болты, которыми крепится кронштейн для установки навесного оборудования, ослабляются ограничительные штифты ремня привода. Отвинчиваются 4 винта, фиксирующие двигатель. Мотор поворачивается влево.

Со шкива коленвала снимается ремень. После этого силовая установка считается отсоединенной от ходовой части. Если есть необходимость, можно заменить крепежные элементы. В некоторых моделях для облегчения доступа к болтам, фиксирующим мотор на сельскохозяйственном оборудовании, предварительно снимаются крылья.

Установка двигателя

Устанавливая двигатель на мотоблок, нужно соблюдать осторожность и придерживаться последовательности действий. Ошибки приведут к снижению эксплуатационного ресурса агрегата, быстрому износу деталей и станут причиной неполадок

Необходимо соблюсти следующие условия:

  • правильно передать вращательный момент от силовой установки к трансмиссии;
  • точно присоединить мотор к коробке передач или раме мотоблока;

Существуют специальные установочные комплекты, которые помогают избежать ошибок при сборке оборудования. Такие наборы состоят из следующих деталей:

  1. Переходной плиты. Вставляется между двигателем и коробкой передач.
  2. Ступицы. Устанавливается на коленчатый вал мотора.
  3. Крепежных элементов. Обеспечивают надежную фиксацию силовой установки.

При использовании подобного комплекта требуется выполнить последовательность из двух действий — закрепить мотор на монтажной плите и надеть шкив на коленвал. С помощью такого набора легко осуществляется установка двигателя на мотоблоки как отечественного, так и зарубежного производства.

Регулировка топливной системы мотоблока

Если горючее не подается в цилиндр, то, первым делом, необходимо проверить, достаточно ли топлива залито в бак. Также нужно проконтролировать, поступает ли оно к карбюратору. Для этого с входного штуцера устройства снимается шланг. Если речь ведется о карбюраторе типа К45, следует надавить на его утолитель, чтобы топливо начало выливаться через отверстие дренажа.

Если горючее не попадает в карбюратор, то нужно отвернуть кран подачи топлива, полностью разобрать его и удалить скопления грязи из фильтра механической очистки. Чтобы добиться максимальной чистоты, все составные элементы нужно обработать бензином. Топливный кран собирается и возвращается на прежнее место.

Если же в карбюратор топливо поступает, но в цилиндры не подается, необходимо проверить корректность работы топливного клапана, а также наличие грязи на жиклерах.

Чтобы разобраться с карбюратором бензинового мотоблока типа КМБ-5, необходимо снять его с мотора и вылить горючее из поплавковой камеры. Через штуцер (смотрите рисунок), с помощью которого ведется подвод бензина, необходимо подать воздушную смесь, предварительно установив карбюратор в рабочее положение. Прохождение воздуха должно идти беспрепятственно, а при перевороте карбюратора – полностью прекращаться. Эти особенности говорят о полной работоспособности детали.

Рис. 2. Карбюратор КМБ-5

Детали на рисунке: 1 – штуцер, подводящий горючее; 2 – верхний корпус; 3 – заслонка дросселя; 4 – игла малого газа; 5 – жиклер; 6 – нижний корпус; 7 – воздушная заслонка; 8 – винт, фиксирующий стяжку; 9 – игла максимального газа; 10 – распыляющий элемент; 11 – поплавок; 12 – клапан подачи горючего.

Уровень горючего внутри поплавковой камеры может быть скорректирован при помощи поплавкового язычка. В идеале, он должен варьироваться от 3 до 3.5 сантиметров.

Чтобы выполнить продувку жиклеров, необходимо вывернуть винты, отвечающие за полный и малый газ.Очистка деталей карбюратора начинается в отворачивание винтов, удерживающих верхний корпус. Нижний корпус снимается, клапан подачи топлива промывается с помощью бензина, а грязь из жиклеров выдувается насосом. Необходимо проверить, цел ли поплавок. Использовать в процессе чистки ветошь категорически нельзя.

После завершения чистки, корпуса соединяются. Необходимо проконтролировать, чтобы трубка распылителя четко прошла в отверстие, расположенное на верхнем корпусе. Откройте заслонку дросселя и проверьте, насколько четко выполнена сборка. Винты, фиксирующие верхний корпус, плотно закручиваются. После того, как процесс сборки полностью завершен, следует отрегулировать карбюратор. Это значительно улучшит показатели работы мотоблока с навесным оборудованием, так как для корректной работы требуется идеальная настройка всех его деталей.

Если же на двигателе мотоблока установлен карбюратор ДМ 1.08.100 то методика его регулировки будет такая:

  • Следует завернуть винт 10 (рис. 3) малого газа до полного упора и отвернуть от себя на пол-оборота.
  • Затем нужно закрутить винт 9 полного газа полностью отвернуть его на 2 оборота.
  • Отвернуть винт 4 (рис. 4) минимальных оборотов двигателя прямо до упора рычага в прилив корпуса карбюратора и завернуть на 2 оборота.
  • Заведите двигатель мотоблока, затем отрегулируйте стабильную работу на максимальных оборотах после прогрева винтом 9.

Не допускайте выключения рычага управления двигателем, переведите его в положение минимального газа (оборотов) и путем отворачивания винта 10 выставьте стабильные обороты малого газа.

Рис. 3. Карбюратор ДМ 1.08.100

Рис. 4. Карбюратор ДМ снаружи

Вот, в принципе, и все. Основные моменты регулировки главных деталей мотоблока рассмотрены. Регулируйте ваш мотоблок с удовольствием!

голоса

Рейтинг статьи

Правила эксплуатации

Устройство прослужит долго, если соблюдать следующие рекомендации.

Для сохранения механизма в рабочем состоянии важно следить за составом поступаемого бензина – в нем не должны присутствовать механические примеси.
Перед началом ремонтных работ необходимо обрабатывать детали тем же топливом. Не рекомендуется пользоваться растворителем, так как он способен снизить эластичность резиновых запчастей, повредить шайбы.
Сушить детали лучше всего с помощью продувки сжатым воздухом.
Не стоит очищать маленькие отверстия, например, с помощью иглы или проволоки.

  • Окончательную сборку, установку деталей производите равномерно – так можно избежать деформации или изгибов частей карбюратора.
  • Следите за тем, чтобы камера поплавка плотно соединялась с корпусом – будущий успех заключается именно в их герметичности.
  • Перед запуском механизма проверьте, как соединен воздушный фильтр – стоит опасаться протечек жидкости.
  • Чтобы избежать протекания, топливный кран надо открыть, затем перекрыть воздушную заслонку, управляющий рычаг туго закрутить, дроссельную заслонку открыть на 18-14. Утопитель следует пережать до появления капель топлива (если температура снизилась до 5 градусов).
  • При запуске воздушную заслонку надо немного приоткрыть. Как только мотор прогреется, откройте на полную.

Неисправности систем двигателя при запуске

В том случае, если при проверке свечей они оказались влажными, т.е. топливо поступает нормально, но мотор не запускается, проблема может заключаться в следующем:

  1. Отказ системы зажигания:
  • на электродах свечей зажигания есть характерный нагар (необходимо очистить свечи с помощью наждака, после чего их следует промыть бензином и высушить);
  • величина зазора между электродами не соответствует указанным заводом-изготовителем в руководстве по эксплуатации двигателя (зазор регулируется путем подгибания бокового электрода до нужных размеров);
  • изоляторы свечей зажигания или высоковольтной электропроводки повреждены (неисправные свечи и проводка подлежат замене);
  • кнопка СТОП замкнута на массу (для нормального запуска двигателя замыкание необходимо устранить);
  • контакты в угольниках свечей нарушены (контакты следует привести в порядок);
  • зазор между магнитным башмаком и стартером не соответствует нормативному значению (требуется регулировка зазора);
  • на статоре системы зажигания обнаружены дефекты (статор подлежит замене).
  1. Подсос воздуха через уплотнения карбюратора, свечей зажигания, головок свечей и цилиндров, а также соединений карбюратора и цилиндров двигателя.

При выявлении разгерметизации соединений необходимо выполнить подтяжку крепежных болтов, затянуть свечи и проверить целостность прокладок между головками свечей и цилиндрами.

  1. Неполное закрытие воздушной заслонки карбюратора.

Для устранения этой проблемы необходимо обеспечить свободный ход заслонки, проконтролировав качество работы привода. При обнаружении заеданий их нужно устранить.

Нарушение компрессии и неполадки в карбюраторе

Бывает так, что запуск осуществляется, однако его процесс существенно затруднен. При этом двигатель мотоблока работает крайне неустойчиво и не может развить достаточную для нормальной работы мощность.

Причиной тому может быть потеря компрессии, что можно выявить по:

  • нагару на рабочих поверхностях клапанов, а также седел блоков цилиндров;
  • деформации впускного клапана;
  • износу поршневых колец.

Для того чтобы восстановить компрессию, необходимо:

  1. Проверить техническое состояние механизма газораспределения двигателя, загрязненные нагаром детали очистить, а при наличии дефектов – заменить их.
  2. Проверить состояние поршневых колец и заменить неисправные компоненты.

Если в процессе работы двигателя из глушителя выходит дым черного цвета, а на электродах свечей выявлен избыток масла либо сами они покрыты нагаром, это означает, что:

  • на карбюратор подается перенасыщенная топливная смесь;
  • нарушена герметизация топливного клапана карбюратора;
  • износилось маслосъемное кольцо поршня;
  • засорился воздушный фильтр.

Читать также: Восстановитель хрома на авто

Для устранения этой проблемы следует:

  1. выполнить регулировку карбюратора;
  2. заменить прохудившийся клапан;
  3. заменить изношенные поршневые кольца;
  4. очистить или заменить вышедший из строя воздушный фильтр.

В том случае, если при работе двигателя из глушителя выходит светлый дым, а электроды свечей сухие и покрыты белым налетом, это значит, что в карбюратор попадает обедненная топливная смесь. Данная проблема устраняется посредством регулировки работы карбюратора.

https://youtube.com/watch?v=soD9u9YKwgk

Очистка карбюратора

Чтобы отрегулировать уровень, карбюратор на мотоблок предварительно полностью очищают от грязи. Перед началом работ сливают топливо из бензобака. Для этого отвинчивают дренажную пробку либо снимают подающий шланг. Бензин сливают в чистую канистру или пластиковую тару. Перед обратной заливкой горючую жидкость желательно пропустить через фильтр. После опустошения топливного бака демонтируют подающий шланг, его высушивают и продувают сжатым воздухом.

ДУ закреплено непосредственно на головке блока цилиндров. Чтобы снять дозирующий механизм, с него демонтируют воздушный фильтр с подающим патрубком. Затем отсоединяют привод дроссельной заслонки, откручивают крепёж, вынимают карбюратор из посадочного места. Очистка ДУ:

  1. Разбирают корпус фильтра-отстойника. В нижней части откручивают фиксирующий болт, вынимают стакан. Внутри него вычищают маслянистые отложения, всё тщательно протирают и сушат.
  2. В нижней части корпуса сделана поплавковая камера. В её центре расположен главный топливный жиклёр, который выкручивают отвёрткой. Под ним находится небольшая втулка, которую также извлекают. Чтобы снять поплавок с закрывающей иглой, пассатижами извлекают опорную ось.
  3. Корпус карбюратора (с предварительно снятыми пластиковыми деталями) и жиклёры на сутки помещают в ацетон или уайт-спирит. Полимерные компоненты промывают чистым бензином, чистят мягкой щёткой, затем тщательно высушивают.
  4. Отмокшие детали очищают от налёта ветошью, а дозирующие отверстия – тонкой иглой или проволокой.
  5. Сборку выполняют в обратном порядке.

Как Отрегулировать Регулятор Оборотов На Двигателе Мотоблока

Регулировка карбюратора мотоблока должна проводиться временами с целью исправной работы механизма. Вероятной предпосылкой перепадов при работе мотора мотоблока бывает карбюратор. Для этой цели устройство разбирают, чистят и регулируют (настраивают). Независимо от марки карбюратора и на сколько правильно Вы сможете подобрать студию, на каком устройстве он установлен, принцип регулирования для всех однообразный. Разница вам больше понравятся исключительно в числе оборотов

Куда необходимо выяснить в свое время перебоя мотора? При появлении неисправности карбюратора, самое важное необходимо проверить наполненность топливного бака и уровень масла. Если горючего и масла будет довольно, то перебегают к осмотру свечки

Для этой цели ее выворачивают и используя зажигания инспектируют искру. Дальше тестируют поступление бензина к карбюратору. С этой целью снимают шланг со штуцера и выслеживают поступление горючего. Если горючее не появится, то, скорее всего, будет нужно очищение сеточки фильтра. Для этой цели топливный кран отвинчивается все детали промываются бензином. То же самое делают с жиклером карбюратора.

Очистка карбюратора производится таким образом. Для чистки устройства прежде всего его необходимо снять. Чтоб без усилий снять карбюратор, необходимо пристально оглядеть корпус устройства и отвинтить нашему клиенту остается детали, где он держится.

Что же понадобится, снимаем карбюратор и выливаем с его применением бензин. Аккуратненько отделяем что остается сделать нашему клиенту детали устройства (жиклер, поплавок) для предстоящей продувки и чистки. Данная манипуляция совершается особым очистителем.

При сильном загрязнении пользуйтесь компрессором.

После чистки кропотливо просушиваем нашему клиенту остается детали и смело приступаем к сборке. После сборки отрегулируйте карбюратор для мотоблока.

Как отрегулировать карбюратор на мотоблоке?

В технике разных производителей регулировка карбюратора мотоблока производится по-разному. Ниже рассмотрим, как правильно и точно настроить топливные узлы в сельхозагрегатах разных брендов.

Мотоблоки марки Каскад

Комплектация большинства фирменных моделей производства бренда Каскад включает карбюраторы марки КМБ-5 .

Чтобы настроить этот топливный узел, необходимо:

  1. Слить остатки топлива из заводской поплавковой камеры;
  2. Открыть штуцер и запустить воздух внутрь топливного узла;
  3. Настроить положение заслонки дросселя именно таким образом, чтобы между ней и воздуховодом, расположенным под заслонкой, постепенно образовался аккуратный 2-миллиметровый зазор;
  4. Зажать болты, отвечающие за настройку подачи топлива;
  5. Начать поочередно медленно отворачивать винты, пока обороты силового агрегата не снизятся;
  6. Поочередно медленно вкрутить винты обратно.

В результате пользователь добьется устранения провалов при работе двигателя и снизит расходы потребляемого им горючего.

Мотоблоки Нева МБ-1 и Нева МБ-2

Чаще всего в заводской конструкции моделей МБ-1 и МБ-2 марки Нева предусмотрены карбюраторы К-45 или их модификации. Порядок их настройки будет одинаковым.

Для заводских топливных узлов типа К-45Р регулировка должна выполняться следующим образом:

  1. Вначале нужно до конца вкрутить заводские винты, предназначенные для собственноручной регулировки интенсивности подачи максимального и минимального газа;
  2. Дальше нужно поочередно отвернуть каждый из этих стальных винтов;
  3. Далее оператору необходимо будет завести и полностью прогреть силовой агрегат используемого мотоблока;
  4. После этого потребуется откорректировать работу полностью исправного двигателя на минимально возможном холостом ходу;
  5. При необходимости нужно повторить 2 предыдущих шага. Это нужно делать до тех пор, пока действие силового агрегата на минимально возможных оборотах штатного холостого хода не станет максимально стабильной;
  6. Если после нескольких повторений результата достичь не удалось, значит винт регулировки и установки полного газа потребуется выкрутить и завернуть назад. Эту процедуру потребуется повторять до тех пор, пока мотор не возобновит свою работу.

Если многочисленные манипуляции с винтом регулировки и установки полного газа не принес желаемого результата, значит потребуется извлечь и осмотреть карбюратор. При необходимости нужно выполнить его ремонт или тщательную очистку.

Мотоблоки Агро

Для настройки штатного топливного узла в конструкции моделей этого бренда нужно:

  1. Полностью вкрутить винты, изначально отвечающие за регулировку работы двигателя в режиме малого и полного газа. Сразу после этого каждый из винтов необходимо отвернуть на 1,5 оборота;
  2. Запустить силовой агрегат и подождать 10 минут для его полного прогрева;
  3. Отрегулировать непрерывную работу встроенного движка имеющегося мотоблока непосредственно на минимально допустимых оборотах холостого хода. Оператор должен начать поворачивать винт самостоятельной регулировки положения штатной дроссельной заслонки поочередно в разные стороны непосредственно до момента, пока работа ДВС не будет максимально тихой и стабильной;
  4. Настроить количество топлива и всасываемого воздуха, которые подаются в поплавковую металлическую камеру карбюратора и цилиндр двигателя. Постепенное затягивание винта приведет к обогащению горючего всасываемым воздухом в заводской металлической поплавковой камере. Его медленное выкручивание, напротив, будет способствовать увеличению количества воздуха, который подается непосредственно в цилиндр. Более детально о настройке карбюратора мотоблока Агро расскажет видео .

Настраивать карбюратор мотоблока Агро нужно при появлении посторонних звуков со стороны мотора, а также при повышении объемов потребляемого топлива и образуемых выхлопных газов. Своевременная регулировка узла своими руками улучшит качество топлива, что приведет к повышению мощности и эффективности силового агрегата.

Как отрегулировать холостой ход

Настройку производить при открученном/ослабленном тросике газа. Проверяем тонкую тягу-пружинку на флажке карбюратора. Обычно она немного разогнута (рисунок 1) и может зацеплять флажок карбюратора при работе двигателя на «малых» оборотах.

Рисунок 1

Подгибаем как показано на рисунке 2.Рисунок 2

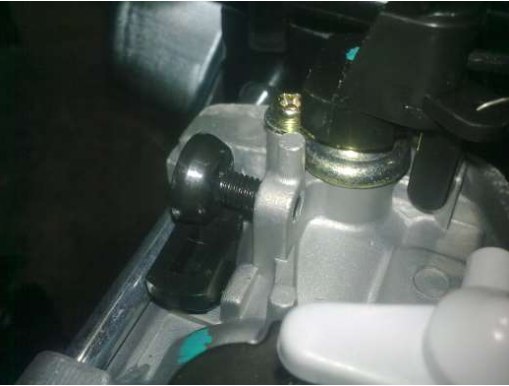

Откручиваем черный пластиковый винт (который подстраивает мин. обороты) так, чтоб он был утоплен в корпусе карбюратора, но запоминаем примерно его исходное положение.

Рисунок 3

Необходимо произвести нажатие пальцем на большое плечо тяги центробежного регулятора. Усилие должно быть направлено в сторону карбюратора.Рисунок 4

Удерживая палец, обращаем внимание на короткое плечо тяги центробежного регулятора. Видим, что загиб серебристой тяги-пружины в отверстии короткого плеча тяги центробежного регулятора находиться с краю отверстия и серебристая тяга пружина немного под натянута (пружинящая часть начинает немного растягиваться). Рисунок 5

Рисунок 5

Производим механические операции с коротким плечом тяги центробежного регулятора (подгибаем в сторону тяги-пружины), таким образом, чтобы при нажатии пальцем на большое плечо тяги центробежного регулятора, загиб серебристой тяги пружины в отверстии короткого плеча тяги центробежного регулятора находился примерно по центру отверстия(тяга имеет небольшой свободный ход, как-бы болтается).

Рисунок 6

Заводим двигатель, убираем ручку заслонки в положение открыто (передвигаем слева направо). Смотрим на поведение двигателя. Если обороты низкие и глохнет, то черным винтом на карбюраторе подстраиваем обороты.Рисунок 7

Если обороты так же остались повышенные, либо двигатель «подгазовывает», причиной этому может стать тонкая тяга-пружинка (ее упругость) на черной тяге,идущей к карбюратору.Проверить это можно «скинув» тонкую пружину-тягу с большого плеча тяги центробежного регулятора. Черный винт на карбюраторе возвращаем в примерно то положение которое было.Ручку заслонки ставим в положение закрыто (передвигаем влево). Ручку газа на двигателе держим в положении макс. обороты, заводим двигатель.Как-только завелся отпускаем ручку газа, ручку заслонки постепенно в положение открыто (вправо).

Черным винтом на карбюраторе добиваемся уверенных мин. оборотов. Если снова одеть тонкую тягу пружину и завести двигатель, то обороты скорее всего повысятся вот и причина. Решение- чуть удлинить тонкую тягу пружину.

Снова заводим, смотрим, слушаем двигатель. Черным винтом подстраиваем мин обороты. Устанавливаем тросик на место.

Источник

Как отрегулировать карбюратор на разных мотоблоках?

Регулировать и настраивать дозирующий узел рекомендуют при появлении первых перебоев в работе двигателя. Процесс настройки карбюратора зависит от марки мотоблока.

Нева

В общем виде процесс регулировки оборотов двигателя мотоблоков «Нева» предполагает последовательность действий:

  • закручивание до упора винтов малого и полного газа;
  • установка дроссельной заслонки до образования щели между основанием и воздуховодом;
  • запуск мотора;
  • установка рычага управления на минимальные обороты;
  • регулировка винта дроссельной заслонки до достижения минимальных оборотов холостого хода;
  • регулировка винта малого газа до достижения максимальных оборотов холостого хода;
  • чередование минимума и максимума до получения непрерывной работы двигателя;
  • перевод рычага управления силовым агрегатом на газ;
  • регулировка винта, отвечающего за качество смеси.

Эта схема подходит для карбюраторов К-45, которые ставят на модели «Нева» МБ-1 и МБ-2.

Агро

Агрегаты малой сельхозтехники из Уфы также популярны у отечественных аграриев. Их ценят за высокое качество комплектующих, небольшую цену и бесперебойность в работе. На механизмы марки «Агро» ставится мощный двигатель УМЗ-341, работающий с однокамерным поплавковым карбюратором К-45Р.

Принцип работы дозирующего узла очень прост: при холостом ходу поступление бензина минимально, в рабочем режиме – питание согласно инструкции для поддержания работоспособности мотоблока. При неустойчивой работе двигателя необходимо настроить карбюратор:

  1. Запустить мотор и прогреть его в течение нескольких минут.
  2. Открутить винт, регулирующий обороты холостого хода, до состояния почти глохнущего двигателя.
  3. Закрутить винт, добившись стабильной работы мотора.
  4. Отрегулировать положение дроссельной заслонки, получив минимальный зазор между ней и корпусом дозирующего узла.
  5. При помощи изменения положения «винта качества» добиться максимальных оборотов ДВС.
  6. Снова отрегулировать позицию дроссельной заслонки.

Показателем исправности ДВС будет стабильная работа двигателя на холостом ходу и на рабочих оборотах.

МТЗ-09

Техника Минского тракторного завода ценится отечественными аграриями за стабильность в эксплуатации. Однако и она со временем тоже может давать сбой. Если в работе двигателя наметились неполадки, особенно, если агрегат долгое время простаивал, приходится настраивать карбюратор.

  1. Запустить двигатель и дождаться его полного прогрева.
  2. Вкрутить максимальный и минимальный газ-болты на максимум, а затем открутить их на полтора-два оборота.
  3. Перевести рычаг управления в режим XX (минимум оборотов) и проследить, чтобы мотор не заглох.
  4. При помощи винта малого газа отрегулировать холостые обороты. В двигателе при этом не должно быть посторонних шумов.
  5. Регулятором максимальной мощности выровнять предельную частоту вращения коленвала.
  6. При помощи топливных винтов настроить подачу горючего.
  7. После получения оптимальных показателей работы ДВС закрутить все винты.

Срок работы карбюратора совпадает с эксплуатационным ходом самого мотора. Настройка этого узла и его ТО позволяют продлить жизнь двигателю. Проведя наладку дозирующего узла, можно добиться стабильной работы техники и снизить потребление топлива.

Настройка различными приборами

Существуют несколько видов проверки распределителя, каждый из которых подразумевает собственный прибор.

Стробоскоп

Стробоскоп для распределителя

Один из популярных вариантов проверки – стробоскопом. Прибор цепляется к электросети автомашины. Обязательно снимается и заглушается шланг вакуум-корректора. Мотор заводится и прогревается до нужного градуса, при котором он уверенно будет держать обороты на ХХ. Затем ослабляется болт-фиксатор трамблерного корпуса, а свет стробоскопа направляется на коленвальное колесико.

Трамблер проворачивается до тех пор, пока риска на шкиве не встанет напротив метки на ГРС механизме. В этом положении фиксируется трамблерный корпус.

Лампочка

Обычная лампочка тоже может стать прибором для настройки. Является стандартным вариантом, инструкцию о проведении которой можно найти в публичной автолитературе. Главное – это наличие 12-вольтовой лампочки и двух проводов. Коленвал проворачивается как нужно, риска коленвального колеса ставится заданным образом, бегунок устанавливается напротив бронепровода 1-го цилиндра.

Подключение лампочки осуществляется так: после включения 4-й скорости, один из проводов соединяется с проводом, идущим от распределителя к катушке. Второй провод интегрируется с массой автомобиля. Также следует не забыть ослабить болт-фиксатор, а из крышки распределителя вынуть центральный провод.

Искра

Искра трамблера

Для опытных автолюбителей и профессионалов ориентиром для регулировки может стать искра. Коленвал ставится в правильное положение, вытаскивается главный бронепровод и ставится на расстоянии 5 мм от массы.

Опять же, болт-фиксатор ослабляется, после чего включается зажигание. Корпус распределителя проворачивается по ходу ЧС на 10-20 градусов. После этого трамблер аккуратно вращается обратно пока не пробьет искра. Это и есть момент истины – корпус трамблера фиксируется в данном положении.

На слух

Опять же, способ для опытных. Для некоторых случаев он не годится, так как дает не совсем точные показания. Однако данная настройка может помочь доехать до населенного пункта. Регулировка этого типа проводится следующим образом: ДВС запускается, болт-фиксатор ослабляется. Корпус проворачивается так, чтобы нашлось такое положение, при котором обороты силовой установки будут максимальными. Зафиксировать трамблер следует на несколько градусов по ЧС.

В завершении любого из вышеприведенных методов проводится итоговая проверка. Ее цель – сверить, продиагностировать конечные результаты. Они проверяются на машине, при езде. ДВС прогревается, на ровном участке дороги набирается скорость 40-50 км/ч. После задействования 4-й скорости, резко вдавливается педаль акселератора в пол. Автомобиль после характерных цоканий мотора, станет постепенно повышать скорость.

Проверка распределителя стробоскопом

Если никаких звуков слышно не будет, придется провернуть распределитель против ЧС на одно деление. Эта процедура обязана проводится до момента, пока этот шум не появится.

Узнав, как отрегулировать распределить несколькими способами, можно значительно усовершенствовать свои знания в области авторемонта.

Смотрите видеообзор о том, как настроить трамблер, чтобы он лучше работал. Кстати, в видео описывается также процесс проведения модернизации.

Определение проблем в системе подачи горючего

Неисправности по этой части тоже делают работу мототехники невозможной. Чтобы определить тип и наличие проблем, следует осмотреть свечи зажигания. Выкручивают их при полностью заглушенном двигателе. Цвет электродов и общее состояние сразу расскажут, насколько нормально функционирует мотор. Если на них много гари и копоти, то это говорит о:

  • неправильном функционировании системы зажигания;
  • слишком богатой горючей смеси (соотношение бензина выше, нежели воздуха);
  • проникновении масла в камеру сгорания. Это бывает по причине изношенности втулок на клапанах или колец на поршнях.

Если на электроде виднеются следы сажи или имеются симптомы «холодной» свечи, то проблемы кроются в следующем:

  • чрезмерно обогащённая смесь;
  • слишком сильное охлаждение. Это происходит редко;
  • неправильно подобранные свечи.
  • неправильно подобранные свечи (модели с низким калильным числом не подходят);
  • бедная горючая смесь (больше воздуха, нежели бензина);
  • позднее зажигание;
  • чрезмерно быстрое сгорание топлива (так проявляется детонация);
  • перегрев двигателя (что тоже говорит о плохом охлаждении).

Бывает, что электроды оплавлены. Это указывает на перегрев свечей, который происходит из-за раннего зажигания.

Устройство карбюратора мотоблока

Знания о том, как именно устроен карбюратор для мотоблока, помогут самостоятельно устранить любые его неисправности, а также произвести чистку и своевременную регулировку штатного топливного узла.

Конструктивно механизм состоит из:

  • поплавка, который соединен со встроенным игольчатым запирающим стальным клапаном;
  • поплавковой металлической камеры с хромированными внутренними полостями;
  • дополнительной камеры, требуемой для смешивания горючего с воздухом;
  • конструкции распределения топлива, оборудованной диффузором;
  • регулируемой заслонки дросселя;
  • топливных и штатных воздушных трубок, изготовленных из технической резины.

В зависимости от производителя и предназначения мотоблоков, их карбюраторы могут комплектоваться дополнительными элементами. Но независимо от этого, топливные хулы работают по одному и тому же принципу.

Один из самых важных элементов механизма – поплавок, главная функция которого изначально заключается в регулировке количества горючего, необходимого для исправной работы мотоблока. Само топливо находится в поплавковой камере, и как только его объем снижается, поплавок открывает встроенный игольчатый клапан. Сквозь него недостающий объем заправляемого топлива попадает в камеру, после чего поплавок поднимается и медленно закрывает клапан.

Карбюратор на мотоблок оборудован выходным каналом, который располагается в поплавковой камере. Для нормальной работы топливного узла количество горючего в штатной поплавковой камере непрерывно должно удерживаться на уровне, который на несколько миллиметров ниже расположения выходного канала.

Распылитель изначально играет роль своеобразного распределителя горючего, которое попадает с хромированной поплавковой в стальную смесительную камеру. Последняя нужна непосредственно для обогащения горючего воздухом. В нее предварительно очищенные потоки воздуха попадают через встроенный входной патрубок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
