Трубный клупп: назначение, виды, особенности нарезания резьбы

Ручные инструменты

Ручной резьбонарезной инструмент для труб предназначается для выполнения резьбовой нарезки различного диаметра и формы. Это помогает надежно состыковать отдельные участки.

В строительных магазинах есть возможность приобрести ручные резьбонарезные инструменты различного функционального предназначения, и выбрать вариант максимально подходящий для определенных ремонтно – строительных задач.

Применять ручные приспособления можно в сложных и трудных ситуациях. Но это применение оправдано только для труб небольших диаметров.

Видео

Ручные приспособления отличаются большим количеством преимуществ, и их можно использовать в домашнем быту.

  • Компактные размеры. Если сравнить с промышленными станками, ручное резьбонарезное оборудование не имеет больших размеров и не потребует большое количество пространства для работы.
  • Мощность. Кроме резьбонарезного агрегата ручного типа, широкое распространение получили варианты с небольшими габаритами с переносным электроприводом. Данные инструменты развивают высокую скорость при действиях, а значит, оптимизируют рабочий процесс и позволяют сэкономить время.
  • Несколько функционирующих деталей нарезки для изготовления внешней и внутренней резьбы с разными размерами, различной формы и глубины. Плашками выполняют резьбу на внешней стороне, а клуппами – на внутренней. Безошибочно сделанный выбор этих деталей становится залогом надежно смонтированного соединения на резьбе, по этим причинам к этому подбору стоит подходить со всей ответственностью.
  • Доступная цена. Если сравнить ручные резьбонарезные приспособления с промышленными, то в первом случае цена намного ниже, а уровень функциональности абсолютно не уступает большим аналогичным устройствам.


К целому ряду плюсов такого инструмента добавляют только один минус – это необходимость при выполнении резьбы использовать тиски. Это нужно для более надежного крепления труб. Для компенсации данного недостатка можно приобрести набор, где есть установочная струбцина. Набор к резьбонарезному инструменту отличается высокой функциональностью и экономической выгодой. Главная составляющая такого комплекта – это клуппы.

Они дают возможность выполнять нарезку различной глубины, формы и направления. Дополнительно такие наборы комплектуют масленкой и электроприводом.

Технология нарезки резьбы и необходимые инструменты

Резьбу можно получить как вручную, так и с использованием станочного оборудования. Последний вариант рассматривать не имеет смысла, так как специалисту все нюансы подобной работы хорошо известны. Кроме того, нарезка резьбы может производиться на различных моделях установок, с применением того или иного инструмента, в зависимости от типа станка.

А вот в быту или при монтажных работах на объекте резьба нарезается, за редким исключением, с помощью простейших приспособлений, или как принято говорить, своими руками. Это читателю более интересно, поэтому на ручных способах нарезки и остановимся.

Наружная резьба

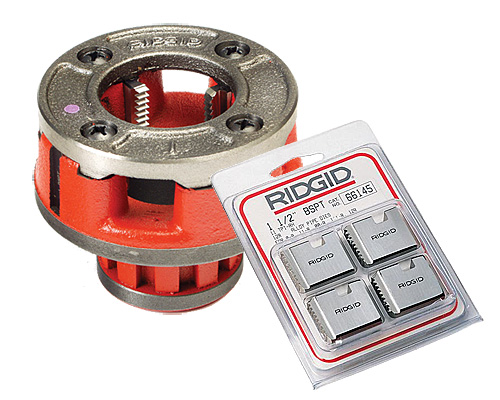

Плашки (лерки). Сортамент этих изделий значительный. Каждый образец соответствует определенному диаметру трубы, на которой производится нарезка.

Плашки различаются по качеству обработки металла и классифицируются на изделия для «грубой» (черновой) и «точной» (чистовой) нарезки. Цена – от 68 рублей за образец.

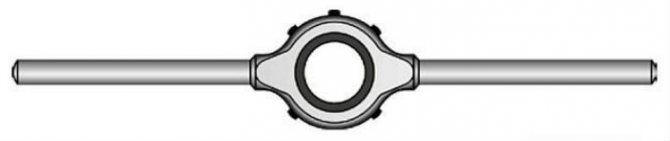

Плашкодержатели. Выпускаются в различных модификациях – обычные, универсальные, с трещоткой. Цена – от 139 рублей.

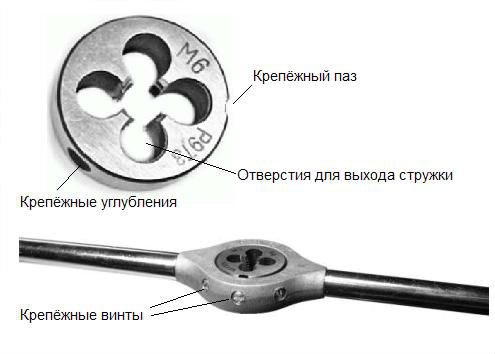

Как собирается приспособление для нарезки резьбы, понятно из рисунка.

Популярные модели трубных клуппов

На рынке представлен широкий ряд недорогих клуппов преимущественно китайского производства, встречается отечественные и намного более дорогие бренды от европейских производителей, США.

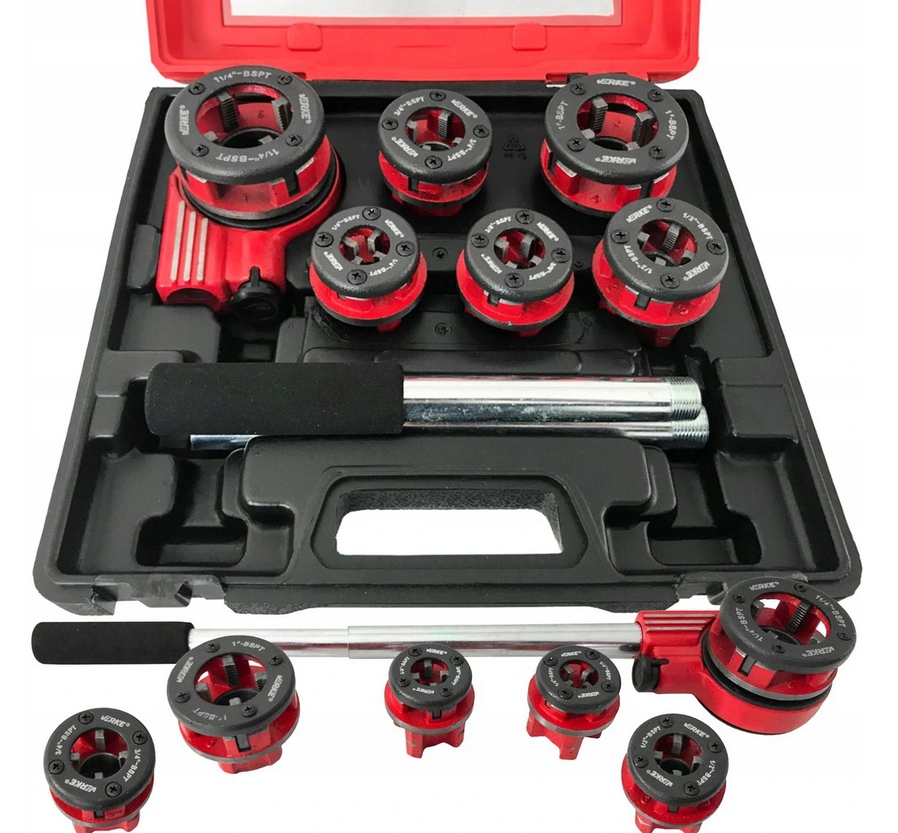

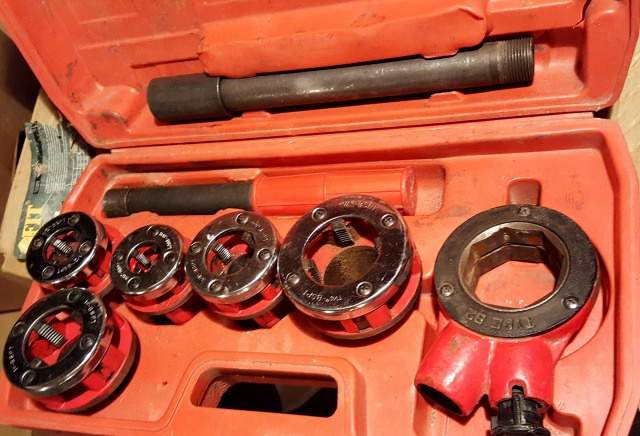

Обычно инструмент для нарезания резьбы на трубах реализуется в наборах, элементы которого помещены чемодан для транспортировки, стандартная комплектация — несколько насадок и трещотка со съемными ручками, баллон фирменного масла. Наиболее часто в продаже можно встретить комплекты и отдельные клуппы следующих марок:

ЗУБР — российский бренд с производством в Китае, фирма выпускает как отдельные резьбонарезные лерки, так и комплекты. В продаже реализуются наборы серии Эксперт с лерками в количестве 3, 4, и 5 штук со средними ценами соответственно 3000, 4000 и 4500 рублей. Резьбонарезные головки покрыты порошковой краской красного цвета, в торговой сети их стоимость от 600 до 900 руб.

Резцы по утверждению производителя отличаются улучшенной геометрией и сделаны из типовой стали марки 9ХС, основной тип выполняемой резьбы — трубная коническая. Стандартные размеры и соответствующее число клуппов — 1/4″ или 3/8″, 1/2″, 3/4″, 1″, 1 1/4″, на изделия дается гарантия 1 год.

СИБРТЕХ — российский бренд с производственными площадями в Китае, в продаже имеются отдельные головки стального цвета стандартных размеров и трещотки. Клупп трубный СИБРТЕХ отличается невысокой стоимостью (лерки можно купить за 350 — 600 руб., трещотки за 850 руб.), в основном рассчитаны на нарезку самоуплотняющейся BSPT-резьбы и намного реже цилиндрической BSPP.

Поставка отдельными деталями удобна для использования в домашнем хозяйстве — можно купить трещотку и подходящие к нему одну или две головки, что по стоимости будет намного дешевле полного комплекта в кейсе.

Рис. 10 Стоимость клуппных плашек 2021 г

FIT — торговая марка известного китайского производителя разнообразного инструмента, фирма выпускает недорогие клуппные наборы в кейсах и без в количестве от 3 до 5 насадок размерами в дюймах 3/8″-1/2″-3/4″-1″-1 1/4″. Элементы выполнены из инструментальной стали, товар отличается наиболее низкой стоимостью — набор из 5 лерок можно приобрести за 3000 руб.

Помимо указанной марки, на рынке также часто встречаются изделия китайского производства с аналогичными физическими параметрами, качеством изготовления и ценами довольно известных в народе торговых марок Matrix, Sparta, Sturm.

Hongli — марка товара китайской компании, поставляющей на отечественный рынок высококачественный инструмент. Клуппный набор для нарезания резьбы включает в себя резьбонарезные головки размерами 1/2″ -3 /4″ — 1″ — 1 1/4″ — 1 1/2″ — 2″, его средняя стоимость 19000 руб.

Hongli является поставщиком на российский рынок качественного резьбонарезного электроинструмента серии SQ30, стоимость которого в кейсе с четырьмя головками чуть больше 25000 руб.

Virax — бренд принадлежит французской компании, являющейся ведущим мировым производителем электроинструмента. Ручной набор клуппов с четырьмя головками размеров 1/2″ — 3/4″ — 1″ — 1 1/4 ′′ в кейсе предназначен для нарезания правой конической BSPT-резьбы, такой клупп трубный можно приобрести в среднем за 14000 руб.

Virax также является известным поставщиком резьбонарезного клуппного электроинструмента стоимостью от 55000 до 75000 руб., в стандартный комплект которого входят соответственно 4 – 6 лерок.

REMS — торговая марка немецкого концерна, одного из ведущих производителей инструмента, на отечественном рынке он, пожалуй, является самым дорогим и качественным.

Ручные клупп трубный REMS серии Eva характерного желтого цвета позволяют наносить на трубы коническую резьбу стандартных размеров от 3/8″ до 2″, а также болтовую от 1/4″ до 1″. Рукоятка с храповым механизмом выполнена из закаленной стали с защитным пластиковым покрытием, оснащена резиновой накладкой для предотвращения соскальзывания рук. Набор из 7 плашек в металлическом чемодане можно приобрести по минимальной цене в 22000 руб.

Помимо ручного резьбонарезного инструмента, REMS поставляет на рынок широкий ряд аналогичного электроинструмента серии Амиго довольно высокой стоимости для кармана даже профессионалов. Цена комплекта с электрическим приводом начинается от 70000 руб. и может доходить до 150000 руб.

На рынке также представлен высококачественный резьбонарезной инструмент с электрическим приводом от таких известных производителей, как Ridgid (США), Rothenberger (Германия).

Рис. 11 Цены на популярные наборы клуппов 2021 г

Виды резьбовых соединений

Прежде всего, следует отметить, что особых навыков для выполнения данных действий иметь не нужно. Но уметь отличать вид резьбы на трубе нужно

Например, важно различать дюймовую и метрическую накатку, левую и правую. Вообще видов существует большое количество, но чаще всего применяется именно эти — дюймовая и метрическая

Отличительные характеристики дюймового и метрического вида выглядят следующим образом.

Дюймовый тип резьбы на трубах:

  1. Все элементы измеряются дюймами.
  2. Наличие профиля в форме равнобедренного треугольника с углом в 55 градусов на верхнем углу.
  3. Присутствующий большой шаг. Следовательно, такой профиль крупнее и такой тип нарезки отличается более высокой прочностью.

Метрический тип:

  1. Все элементы измеряют в миллиметрах.
  2. Профиль отличается формой равностороннего треугольника.
  3. Более мелкий шаг.

Ниже рассмотрим каких видов бывает резьба.

  • Правой. Это если гайка закручивается на болт по ходу часовой стрелки.
  • Левой. Гайку в этом случае закручивают в обратном направлении.

Высококачественного нарезания на трубе можно достичь только при условии, что безошибочно выбран объем сверла или стержня для изготовления отверстия.

Каждая резьба на трубах характеризуется индивидуальными параметрами, которые регламентируются ГОСТом 621181.

Так, например коническая резьба по требованиям ГОСТа отличается выступом витков. Также данными нормативными документами определяется и канавка при нарезании. И по ГОСТу 621181 определяют профиль нарезания.

Нарезка резьбы ручным клуппом

Есть два варианта нанесения резьбы на трубы в зависимости от их положения, которые могут быть неподвижными в различных технических конструкциях, строительных объектах, и мобильными, помещаемыми в зажимной инструмент. В последнем случае часто используют тиски, к недостаткам которых относят возможность повреждения поверхности и деформации формы деталей.

Ведущие мировые производители выпускают специальные ниппельные зажимы с расширительным оголовком, который вставляют внутрь трубы. При вращении штока, связанного с расширителем, головка увеличивается в объеме и надежно прижимается к внутренним трубным стенкам, при этом в тисках фиксируют не деталь, а сам зажимной ниппель.

Операции по нарезанию резьбы на транспортируемых трубах посредством клуппа проводят в следующей последовательности:

  1. Обрезают трубу под прямым углом, стараясь не оставлять заусенцев. Чтобы точно выдержать угол в 90 градусов, обматывают в месте реза оболочку детали лентой из любого клейкого материала или закрепленной полоской бумаги до совмещения торцов, после чего обрезают заготовку точно по краю шаблона.
  2. Фиксируют деталь в тисках, оставляя свободным конец около 100 мм, наносят на кромку специальное масло из баллона и надевают на заготовку клуппную лерку, заранее помещенную в трещоточный механизм.
  3. Вытаскивают и поворачивают стопорный палец трещотки в рабочее положение по стрелке.
  4. Надавливают на клуппную насадку сбоку и начинают медленное вращение приспособления с регулярной подачей масла в рабочую зону. При проведении работ используют только специальное фирменное масло, которое смывает стружку, а не приклеивает ее к виткам, ухудшая качества реза.
  5. Трещотку продолжают вращать до тех пор, пока лерки не окажутся в одной плоскости с трубным торцом — это стандартная длина конической резьбы.
  6. После проходки переставляют стопорный палец по стрелке в положение реверса и вращают головку в обратную сторону, полностью выкручивая, после чего нарезка готова к работе.

Рис. 9 Этапы нанесения резьбы

Нарезка резьбы на трубе ручным клуппом

Для наглядности и большего понимания техники нарезания резьбы клуппом рассмотрим этот процесс по пунктам. Но для начала разберемся с вопросом подготовки конца трубы к нарезанию резьбы – от этого момента в полной мере зависит то, насколько легко пройдет сама работа. Здесь важны два момента.

Ровный срез

Несмотря на то, что практически все современные клуппы способны захватывать даже слишком криво срезанную трубу, все же этому моменту нужно уделить особое внимание. Дело в том, что даже если резьба и нарезается, а нарезается она в любом случае, на нее будет очень проблематично накрутить фитинг

Поэтому нужно либо сразу резать трубу ровно, либо если это не получается, впоследствии выравнивать болгаркой. Красивая большая фаска. В большей степени она нужна для облегчения работы, а в частности для более мягкого захода резцов клуппа. Даже несмотря на то, что они расставлены конусом (опять же, для облегчения процесса резания), все же от фаски лучше не отказываться – без нее легко справиться с трубами малого диаметра, а вот если речь идет о нарезании полуторадюймовой и двухдюймовой резьбы, то здесь без нее вообще тяжко будет. Да что там, проблемы возникают уже при нарезании резьбы на трубах диаметром свыше одного дюйма.

Нарезка резьбы на трубе клуппом фото

Вот такая подготовка трубы и сопутствует процессу нарезания на ней резьбы. Теперь что касается самой резки – по большому счету это не слишком сложный процесс.

Берем ГСМ. Шучу. Вполне будет достаточно любого смазывающего вещества – подойдет даже подсолнечное масло или сало. Смазываем им край трубы – то место, где планируется нарезать резьбу. Точно так же поступаем и с режущей частью клуппа. Смазка в таких делах лишней никогда не бывает – ее придется повторять в процессе нарезания резьбы. Чем больше диаметр труб, тем чаще придется смазывать. Она нужна не только для облегчения работы, но и для того, чтобы продлить жизнь инструменту. Надеваем клупп на трубу и смотрим на переключатель трещотки – его нужно поставить в такое положение, чтобы рычаг клуппа, вращаемый по часовой стрелке, крутил вместе с собой и режущую часть инструмента. Если этого не происходит, значит трещотку нужно переключить на диаметрально противоположное положение. Оттягиваем ее штифт за кольцо и в таком положение проворачиваем на 180 градусов, после чего отпускаем кольцо и проверяем правильность вращения режущего инструмента. В этом отношении электрический инструмент для нарезания резьбы намного удобнее – переключили тумблер и дело с концом. Резак как по мановению волшебной палочки вращается в нужном направлении. Дальше начинаем резать резьбу. Для начала, чтобы клупп уверенно зацепился за тело трубы, ему нужно немного помочь – в процессе вращения первые несколько оборотов нужно поджимать его к трубе. Вы почувствуете, когда зубья врежутся в трубу и начнут свое дело. После этого можно будет уже не давить на него, а полностью переключиться на процесс резания. Просто крутим рычаг по направлению часовой стрелки и периодически срываем стружку, совершая обратные движения клуппом. Перед тем как их совершать, трещотку нужно переключать в обратное положение – в этом и заключается единственное неудобство работы с клуппом. Таким вот способом, не забывая периодически подливать смазку, производится нарезка резьбы на трубе клуппом. Резьба режется до тех пор, пока все резцы инструмента не будут задействованы в работе – попросту говоря, конец трубы не окажется с другой стороны лерки.

Резьбонарезной клупп в работе фото

Как только труба выйдет за пределы режущих зубьев, переключаем трещотку на обратный ход и уверенными движениями снимаем ее. В обязательном порядке нарезанную резьбу нужно сразу же проверить тем изделием, которое будет на нее накручиваться. Если клупп новый, резьба может быть просаженная – в таком случае придется много наматывать пакли. Если клупп старый, то она может быть недорезанной, что приведет к поломке накручиваемого на резьбу фитинга.

Как видите, клупп для нарезки резьбы является достаточно простым инструментом, и пользоваться им очень легко. Спросите, какой из них выбрать – электрический или ручной? Этот нюанс зависит от объема и типа проводимых работ. Если с нарезанием резьбы вы сталкиваетесь редко и в малых объемах, то вполне будет достаточно его ручного варианта.

Рекомендации специалистов

Выбирая инструмент для нарезки резьбы на трубах и проводя резьбонарезные работы, полезно прислушаться к следующим советам:

  • Основным критерием выбора клуппа является объем проводимых работ, диаметр труб и качество стали. При помощи бюджетного клуппа можно нарезать резьбу на трубы из низкоуглеродистых сталей марок Ст2 — Ст5, для прорезания более твердых углеродистых марок Ст10, Ст15, Ст20 и нержавейки потребуются высококачественные резцы и соответственно более дорогой инструмент.
  • Если требуется нарезать резьбу на относительно мягкие трубы из низкоуглеродистых сталей в малом количестве, приобретают бюджетную плашку отдельно для вращения ее газовым ключом.
  • Механические бюджетные китайские клуппы непригодны для нарезки резьбы в значительных объемах, особенно на трубы больших диаметров, где необходимо приложение значительных физических усилий. Так как их резаки обычно низкого качества, для вращения головки приходится прилагать слишком большие физические усилия — таким образом возрастает вероятность поломки корпуса клуппа в узле храпового механизма или в месте прикручивания ручки.
  • Для единовременного нанесения трубной резьбы в больших объемах лучший вариант — взять дорогой качественный резьборез (REMS, Ridgid) напрокат.
  • Оптимальный вариант в отношении цены и качества — приобретение хороших фирменных клуппов китайских производителей (Hongli) или не слишком дорогих европейских марок (Virax). В любом случае их стоимость в несколько раз выше бюджетных клуппных резьборезов.
  • Точные критерии определения, когда резьбонарезные плашки потеряли свою остроту: приложение больших физических усилий при проведении работ и появление рваной кромки у резьбовой нити. В этом случае резцы меняют на новые, откручивая четыре винта на крышке головки.

Рис. 12 Цены 2021 на клупп трубный электрические

Трубные клуппы в основном используют для нарезания дюймовой конической резьбы ограниченной длины, обеспечивающей надежное и герметичное резьбовое соединение труб. Так как бюджетный китайский инструмент не всегда эффективен при больших объемах нарезки, предпочтительнее брать в этих случаях качественный клупп трубный напрокат. Для нарезания небольшого количества или одноразового нанесения резьбы практично купить одну или несколько головок нужного размера и накручивать их газовым ключом.

Основные виды

Основные разновидности касаются способа использования. Это ручной и клупп электрический, соответственно. Для домашней работы нет смысла переплачивать за электроинструмент, поскольку он стоит на порядок дороже. Предлагаем подробнее узнать о каждом виде:1. Ручной. Такой клупп относится к низкой ценовой категории, имеет 4 резца, небольшой вес и может отличаться по диаметру нарезания. Наиболее ходовыми вариантами резьбы является 1 дюйм, ½, ¼, 3/4 и другие размеры. Резцы зафиксированы на 4 винта, которые закручены в корпус.В перспективе износа резцов, винты можно выкрутить, чтобы поменять режущую часть на новую. Даже ручная разновидность имеет варианты из разного ценового сегмента. Например, наиболее дешевым считается клупп без рукоятки, поскольку он покупается на пару раз.В качестве рукояти можно использовать ключ типа «крокодил» или другой трубный вариант. Более дорой вариант имеет корпус для точной нарезки резьбы. Цена и качество, соответственно, выше. Ручной инструмент так же может быть универсальным, что обеспечивается возможностью регулировки расстояния между резцами, что влияет на диаметр нарезаемой резьбы.2. Электрические. Этот вариант наиболее дорогой, поскольку имеет механический привод, что облегчает вращательное движение. Внешне он очень похож на болгарку, где отрезной диск заменен на клупп для труб. Количество оборотов здесь снижено, но увеличено тяговое усилие, что позволяет свободно на мелких оборотах совершать вращательные движения вокруг трубы.

Электрический клуппДержать в руках такой клупп не придется, поскольку в его конструкции предусмотрены специальные струбцины. Они фиксируют инструмент к трубе, что исключает скос резьбы в перспективе нарезки. Основным недостатком инструмента являются его габариты, что не дает нарезать резьбу в местах трудной доступности. Что касается преимуществ, то с таким клуппом возрастает скорость работы.

Разновидности приборов

Классифицируются трубные плашки с оглядкой на стоимость и удобство прибора. Выделяют простой клупп ручного исполнения, электрический и ручной с трещоткой. Первый выполнен в виде привычной всем лерки, оснащённой специальным держателем. На фото можно посмотреть особенности его исполнения. Разница во внешнем виде небольшая. Здесь также предусмотрено круглое основание, которое служит направляющей со специальными зажимами, и две ручки, с помощь которых осуществляется вращение. Самый дешёвый трубный клупп не комплектуют ручками. Подразумевается использование газового ключа. К таким аналогам относятся 3 и 4 номера.


Если приобретён электрический прибор, то процесс нарезки сводится к двум действиям: зажать изделие и нажать кнопку пуска. Электропривод запускается и работа выполняется в автоматическом режиме. Специалисту не потребуются тиски.Прекрасной альтернативой ручному и электрическому клуппу является прибор с трещоткой (тоже ручного исполнения). Отличается он от простейшего аналога тем, что в круглую рамку устанавливается особый механизм, с помощью которого мастеру не требуется перехватывать ручку при вращении. Таким образом, осуществляются возвратно-поступательные движения, словно качается вода ручным насосом. Проблема такого исполнения в том, что треск от механизма слышно далеко, поэтому, тем, кто не любят лишнего шума, лучше выбрать простой трубный клупп.

Как нарезать резьбу на трубе своими руками: делаем резьбу

Очень часто во время установки магистралей трубопровода или же в процессе его ремонта необходимо старые трубы менять на новые. Для этого должна производиться нарезка на новых трубах подходящей резьбы.

У опытного мастера вряд ли будут со всем этим проблемы, ведь за годы работы он «набил себе руку» и может сделать все практически без усилий. Тем более, у профессионалов есть все необходимые для этого инструменты.

Что, если это нужно обычному человеку, который не знает, как сделать резьбу на трубе? Услуги сантехника часто имеют чрезмерно высокую стоимость.

Резьба необходима везде

Итак, для начала нужно запомнить, что на трубах всегда нарезается трубная резьба. Кроме этого, не стоит долго думать насчет размеров, ведь во всех квартирах трубы стандартные, и их размеры могут быть равны 1″, 1 1/4″, 3/4″ или 1/2″. Поэтому, для нарезки резьбы своими руками нужно обзавестись плашкой или трубным клуппом.

Как нарезать резьбу на трубе при помощи плашки

Сначала речь будет идти о плашке. Иногда можно услышать, как этот инструмент называют «леркой», хотя последний термин пришел еще со времен СССР. Это достаточно обычный инструмент, который можно приобрести в любом магазине с металлорежущим инструментом.

Но перед тем как идти и покупать себе плашку, стоит узнать размер труб, на которых будет нарезаться резьба. В основном это полдюйма, три четверти или дюйм. Когда размер известен, приобретается обычная плашка с трубной цилиндрической резьбой. На таких инструментах в маркировке имеется буква G, то есть плашка на полдюйма будет иметь маркировку G1/2″. С использованием таких инструментов резьба на трубах будет выполнена правильно.

Поскольку держа в руках плашку, резьбу не накрутить, нужно обзавестись плашкодержателем. Его стоимость может быть равной стоимости плашки, а может даже превышать ее. Если работа будет производиться всего один раз, тогда можно приобрести китайский плашкодержатель, цена которого ниже стоимости отечественного. Если же хочется купить качественный инструмент, тогда лучше заплатить больше денег, но стать владельцем отечественного держателя. Причиной низкой надежности китайской плашки является сырьевой материал силумин.

Плашка для нарезки резьбы

Как нарезать резьбу на трубе плашкой – достаточно сложный процесс. По крайней мере, для тех, кто никогда еще такого не делал. Все дело в том, что у плашки отсутствует направляющий, поэтому сразу же ровно нарезать резьбу очень сложно, и ее постоянно «закашивает», чего допускать нельзя. Именно поэтому, если нет опыта нарезания резьбы, то лучше запастись специальным инструментом под названием клупп.

Резьба на трубе при помощи клуппа

Теперь о том, как нарезать резьбу на трубе клуппом.

Этот инструмент является очень удобным. Причем правильно все сделать сможет даже тот человек, который никогда в жизни ничего подобного не делал.

Все очень легко, и причиной легкости является специальная направляющая, которой обладает инструмент. В эту направляющую вставляется труба, после чего человеку остается только крутить клупп, и резьба будет нарезаться самостоятельно почти без усилий.

Чтобы облегчить процесс, можно приобрести специальную трещотку, которая позволит не снимая инструмент, крутить клупп, даже если для этого будет мало пространства.

Если необходимо нарезать резьбу на трубе большого диаметра, то есть от одного дюйма, то лучше обзавестись специальным удлинителем для трещотки. Это сделает рычаг большим, а значит, усилия для нарезки будут меньшими. Кроме всего прочего, когда осуществляется нарезка резьбы на трубах вручную, нужно поливать трубу специальной жидкостью для нарезания резьбы или обыкновенным машинным маслом.

Такой шаг облегчит процесс. Причем этим приемом можно пользоваться при нарезке резьбы в любом материале и любым инструментом, будь то метчик, плашка или клупп. Как видно, нарезка резьбы клуппом существенно облегчает процесс создания резьбы, но в свою очередь, это ведет к повышению расходов.

Электрические машины облегчают труд

Существуют и специальные электрические клуппы, где нарезать резьбу на трубе не требует никаких дополнительных усилий.

Принцип действия такого инструмента полностью совпадает с принципом ручного клуппа, но вместо усилий, прикладываемых человеком, здесь работает электрический двигатель. Таким образом, нарезка резьбы вообще не составит для человека труда, поскольку все, что нужно будет ему сделать, это установить устройство на трубу, предварительно смазав его маслом, и включить электроклупп.

phoenix-master.com

Правила пользования инструментом

Обе вариации клуппа считаются довольно простыми в использовании

Но эта простота не должна обманывать – с инструментом все также требуется осторожное обращение, если не хочется испортить уже имеющуюся резьбу или ту, которая создается. Кроме того, соблюдение свода правил обеспечит сохранение самого инструмента

  1. В процессе нарезки резьбы на трубу заготовка должна быть крепко закреплена, поскольку на саму трубу действует мощные силы – крутящий и изгибающий моменты. Крепление трубы при помощи струбцины– достаточно неплохой вариант закрепления труды.
  2. Правильный заход резцов прямо влияет на качество резьбы. Чтобы она была хорошей, на торец трубы ставится заходная фаска при помощи различных инструментов – в зависимости от того, какова у стенки трубы толщина и каков диаметр.
  3. Поскольку клупп является металлорежущим инструментом, его следует использовать максимально аккуратно. Для улучшения работы нужно использование смазывающе-охлаждающей жидкости.
  4. Нарезать резьбу станет проще, если будет использоваться один из трех вариантов: моющая жидкость, отработанное масло, а также консистентная смазка.

Нужно знать, как именно пользоваться инструментом

Использовать клупп можно для любой трубы, на которой уже есть или нужно сделать резьбу. Например, это может быть актуально, когда нужно провести канализацию, систему тепло- и/или водоснабжения. Кроме этого, замечено использование данного инструмента в следующих ситуациях:

  1. Обустройство скважин и колодцев.
  2. Изготовление сборных конструкций. К таким можно отнести беседки, теплицы, лестницы и тому подобное.

Перед использованием клуппа нужно очистить металлическую часть трубы не только от ржавчины, но и от краски. Покрытие может помешать работе.

Перед отрезанием трубы мастер проводит оценку и решает, можно ли разместить клупп между трубой и стеной. Она должна быть с предварительным нанесением метки на самой трубе. После разметки делают два среза тубы с предварительно расчетом расстояния для будущего монтажа. После – эти края зачищаются, фаска чуть снимается. Остаются лишь оба края с заранее нанесенными метками, которые отрезаются часть трубы болгаркой.

Важно уметь правильно использовать инструмент
