Как проверить статор пилы ребир

Ремонт элементов двигателя

На данном этапе стоит вспомнить, как себя проявила дисковая пила при поломке, какими признаками это сопровождалось. Повреждениям механического характера практически всегда сопутствует возникновение посторонних шумов: свиста, треска, скрежета и т. д. В этом случае первым делом пробуем крутить вал двигателя: он должен вращаться равномерно и не слишком туго, без подклинивания и вибраций.

Защита электродвигателя циркулярки.

Если наблюдаются нарушения, разбираем движок и внимательно осматриваем подшипники в корпусе и на роторе: по всей вероятности, виновен один из них. Еще один возможный дефект — износ зубчиков шестеренок редуктора. Сломанные детали подлежат замене. Следует иметь в виду, что некоторые операции, например, извлечение подшипника с якоря мотора, не стоит производить самостоятельно, а лучше обратиться к мастеру со специальным оборудованием.

Неисправность ротора и статора — распространенная проблема. Ее основные признаки — сильное искрение и дым в щеточном отсеке, сопровождающийся характерным запахом. Если при разборке инструмента выявляются сильно заметные следы гари, необходимо заменить все горелые детали новыми. В том же случае, когда якорь выглядит неповрежденным, а на статоре лежит слой копоти, не стоит торопиться менять статор, так как проблема может крыться и в роторе (даже не в самом роторе, а в его обмотках, где мог произойти обрыв провода).

Проверить якорь на обрыв не сложно: для этого отключаем контакты статора от графитовых щеток и закрепляем щупы тестера таким образом, чтобы те через щетки контактировали с обмотками движка. Тестер должен показывать небольшое сопротивление. Затем начинаем медленно крутить вал мотора, не прекращая следить за показаниями прибора. В какой-то момент сопротивление может резко увеличиться: это будет означать, что якорь сломан и подлежит замене.

Болгарка – правила работы электрошлифовальным инструментом

Угловую шлифовальную машинку именуют «болгаркой» только на ремонтных просторах бывшего СССР по прозаичной причине – ее производством единолично занимался в г. Пловдив. Скоростной отрезной круг является незаменимым помощником при обработке самого прочного металла, при обустройстве сайдинга на потолок , при раскрое арматуры, листов, профилей и множестве других ремонтных операций. Не менее популярны шлифовальные возможности болгарок – они позволяют устранить заусеницы, шероховатости как с металла, так и с камня или мрамора.

За последние 40 лет ассортимент болгарок колоссально вырос, но правила обращения с этим удобным и многофункциональным инструментом особо не изменились. Более того – ремонт часто предотвращается соблюдением простых эксплуатационных рекомендаций:

• Не снимайте кожух над абразивным кругом без крайней необходимости. Если же этого избежать нельзя, обязательно работайте в защитных очках и оберегайте инструмент от любых боковых касаний;
• Не обрабатывайте дерево, ДСП, МДФ и схожие материалы – для этого имеются пилы и ножовки;
• Держите болгарку крепко и уверенно – при заклинивании диска весь инструмент может вырвать из рук, он получит сильные повреждения и повлечет опасность серьезных травм;
• Работа любой болгарки сопровождается наличием характерных искр – остерегайтесь их попадания на электропроводку, шнур питания и любые другие горючие материалы;
• Любая заготовка – разрезаемая или шлифуемая – должна быть надежно закреплена. Даже если предстоит резка замурованного в бетон арматурного прута при возведении ленточного фундамента из профнастила , следует убедиться в прочности всей конструкции до нажатия кнопки «Пуск» на шлифовальной машине;
• Не давите на деталь для ускорения работы. Принцип работы абразивных кругов заключается в стирании материала заготовок и не нуждается в большом прижимном усилии. Точность движений при работе с болгаркой столь же полезна, сколь вредна грубая сила.

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.

Диагностика и устранение простых дефектов

Компоновка циркулярной электропилы.

Прежде всего, при ремонте циркулярных пил рекомендуется использовать ЛАТР (регулируемый лабораторный автотрансформатор), рассчитанный на нагрузку не менее 9 А и оснащенный встроенными линейным амперметром и вольтметром. В целях безопасности ЛАТР следует подключать к электросети через разделительный трансформатор с коэффициентом передачи 1:1. Данные меры помогут исключить возможные повреждения электропроводки и наводку помех в сети вследствие короткого замыкания и ошибок обращения с агрегатом.

Ремонт циркулярной пилы начинается с определения характера неисправности. Это может быть механическое повреждение или выход из строя кого-либо электрического компонента. Локализация поломки осуществляется на основании определенных признаков. Например, изнутри инструмента идет дым с резким горелым запахом, во время работы раздаются несвойственные звуки, шум и свист.

Однако иногда пила и вовсе не работает. Ни звуков, ни запаха – не включается. Как ни парадоксально, этот случай самый оптимистичный, так как причина данной неработоспособности может заключаться в банальном нарушении целостности сетевого шнура или обрыве его контактов. Поэтому первым делом проверяем питающие провода на обрыв.

Схема проверки работоспособности циркулярной пилы.

Если со шнуром все в порядке, спешить разбирать прибор все же не стоит. Перед этим лучше проверить контактные щетки. Это элементы так называемого скользящего контакта, которые предназначены для питания током подвижных вращающихся элементов электрических приборов. Они представляют собой несколько небольших брусочков из специального токопроводящего материала (угля или графита), упирающихся прямо в коллектор (роторная часть электродвигателя).

Вследствие постоянного вращения коллектора щетки сильно изнашиваются, стираясь о движущиеся поверхности. Спустя некоторое время эксплуатации они стачиваются до того, что могут попросту «зависнуть» над контактными площадками, не доставая до них. Помимо этого, иногда происходит нарушение контакта в месте соединения щеток с клеммами статора. Все это следует регулярно проверять и исправлять, для чего в большинстве инструментов предусмотрены специальный кожух или крышка с легко откручивающимися болтами.

Устройство якоря

Якорь болгарки состоит из обмотки, которая проводит ток, и магнитопровода. В магнитопроводе находится вал, осуществляющий кручение. Конструкция магнитного провода образована пластинками и пазами, которые изолированы меж собой посредством покрытия лака. Разработана определенная последовательность укладки проводников якорной обмотки в пазы. Проводники образуют виток. Окончания его связываются на ламелях. Схема расположения начала стартового витка и окончания последнего составляется таким образом, что они замыкаются на одну ламель.

При постоянном перегреве мотора болгарки происходит оплавление якоря. В результате высокой температуры могут отпасть контакты проводов, которые соединяют первичную обмотку с коллектором. Все это приводит к тому, что ток не подается.

Как проверить ротор генератора

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивление обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое сопротивление говорит о межвитковом замыкании.

При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам.

Ротор генератора авто

Статор (обмотка) генератора авто

К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. Чтобы это сделать, понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме, то лампочка не загорится, если же нить едва накаливается — значит происходит утечка тока на массу).

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел, надо заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.

На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Схема устройства якоря болгарки

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Для самостоятельной перемотки якоря понадобится:

• провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
• диэлектрическая бумага для изоляции обмотки от сердечника;
• лак для заливки катушек;
• паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника. Процесс перемотки состоит из следующих шагов:

Процесс перемотки состоит из следующих шагов:

1. Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
2. Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
3. Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
4. Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
5. Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
6. Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
7. Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Какие электродвигатели можно проверить мультиметром

Если двигатель не имеет очевидных внешних повреждений, то есть вероятность того, что произошел внутренний обрыв цепи или произошло короткое замыкание. Но не все электродвигатели можно просто проверить на эти дефекты мультиметром.

Например, может возникнуть сложности в диагностике электродвигателей постоянного тока, так как их обмотка имеет практически нулевое сопротивление и его можно проверить только косвенным методом по специальной схеме: одновременно снимают показания с амперметра и вольтметра с вычислением результирующего значения сопротивления по закону Ома.

Таким образом проверяют все сопротивления обмоток якоря и замеряют значения между пластинами коллектора. Если сопротивления обмоток якоря различаются, то имеется неполадки, так как в исправной машине эти значения одинаковые. Разность в значениях сопротивления между соседними пластинами коллектора должна быть не больше 10%, тогда двигатель будет считаться исправным (но если в конструкции предусмотрена уравнительная обмотка, то это значение может достигать до 30%).

Электрические машины переменного тока разделяют на:

• синхронные: имеющие обмотки статора, расположенные под одинаковым углом смещения между собой, что позволяет двигаться с частотой, синхронной скорости вращения приложенной силы;
• асинхронные с короткозамкнутым ротором (одно- или трехфазные);
• асинхронные с фазным ротором, имеющие трехфазную обмотку;
• коллекторные.

Все эти типы двигателей доступны для диагностики с помощью измерительных приборов, в том числе с помощью мультиметров. В целом, двигатели переменного тока достаточно надежные машины и неисправности в них возникают достаточно редко, но все же такое случается.

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.

Устройство и принцип работы дисковой пилы

Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.

Читать также: Плотность стали aisi 430

В состав агрегата входят следующие основные элементы.

1. Верхний защитный кожух, имеющий отверстие для выброса опилок.
2. Корпус, в котором размещен электродвигатель и кнопка пуска. Некоторые модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе размещается и аккумуляторный блок.
3. Нижний (подвижный) защитный кожух, который автоматически закрывает режущий элемент после выхода его из заготовки.
4. Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
5. Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
6. Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
7. Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
8. Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.

Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.

Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.

Типы электродвигателей

Наиболее распространённые электродвигатели это;

Асинхронный трехфазный двигатель с короткозамкнутым ротором

– асинхронный трехфазный двигатель с короткозамкнутым ротором. Три обмотки двигателя уложены в пазы статора; – асинхронный однофазный двигатель с короткозамкнутым ротором. В основном его применение находит в бытовой электротехнике в пылесосах, стиральных машинах, вытяжках, вентиляторах, кондиционерах; – коллекторные двигатели постоянного тока установлены в электрооборудовании автомобиля (вентиляторы, стеклоподъемники, насосы); – коллекторный двигатель переменного тока находит применение в электрических инструментах. К таким инструментам относятся электродрели, болгарки, перфораторы, мясорубки; – асинхронный двигатель с фазным ротором имеет довольно мощный пусковой момент. Поэтому такие двигатели устанавливаются в приводах подъемников, кранах, лифтах.

Любой движок состоит из стационарно закрепленного корпуса — статора и вращающегося в нем ротора, который еще называют якорь.

Его круговое движение создается за счет воздействия на него вращающегося магнитного поля статора, формируемого протеканием электрических токов по статорным обмоткам.

Когда обмотки исправны, то по ним текут номинальные расчетные токи, создающие магнитные потоки оптимальной величины.

Если сопротивление прводов или их изоляция нарушена, то создаются токи утечек, коротких замыканий и другие повреждения, влияющие на работу электродвигателя.

Между статором и ротором выполнен минимально возможный зазор. Его могут нарушить:

Когда происходит задевание вращающихся частей о неподвижный корпус, то создается их разрушение и дополнительные механические нагрузки. Все это требует тщательного осмотра, анализа состояния внутренних частей до начала электрических проверок.

Довольно часто не квалифицированный разбор является дополнительной причиной поломок. Пользуйтесь специальным инструментом и съемниками, исключающими повреждения граней валов.

После разборки сразу во время осмотра проверяют люфты, свободный ход подшипников, их чистоту и смазку, правильность посадочных мест.

Кроме этого у коллекторного электродвигателя могут быть сильно изношены пластины или щетки.

Все это необходимо проверять до подачи рабочего напряжения.

Особенности конструкций, влияющие на технологию поиска дефектов

Обычно производитель электрические характеристики указывает на табличке, прикрепленной на корпусе. Этим сведениям стоит верить.

Однако часто во время ремонта или перемотки конструкция статора изменяется, а табличка остается прежняя. Этот вариант следует тоже учитывать.

Для бытовой сети 220 вольт могут использоваться двигатели:

В схемах 380 вольт работают трехфазные синхронные и асинхронные электродвигатели.

Все они отличаются по конструкции, но, в силу работы по общим законам электротехники, позволяют использовать одинаковые методики проверок, заключающиеся в замерах электрических характеристик косвенными и прямыми методами.

Причины неисправности и характерные признаки

Главные причины, действующие на выход из строя статора, последующие:

Электросеть не всегда гарантирует размеренное напряжение, вероятны его скачки; Во время работы электроинструмента неважно какая жидкость, к примеру вода, может попасть в статор; При обработке неких материалов (бетон, дерево и другие) появляется значительное количество пыли, от которой трудно оградить себя от попадания на обмотку статора; Долгая работа болгаркой в ​​условиях перегрузки, что приводит к перегреву электроинструмента; Во время работы нельзя останавливать болгарку, резко выдергивая шнур из розетки. READ Болгарка На 125 Мм С Регулируемыми Оборотами

READ Болгарка На 125 Мм С Регулируемыми Оборотами

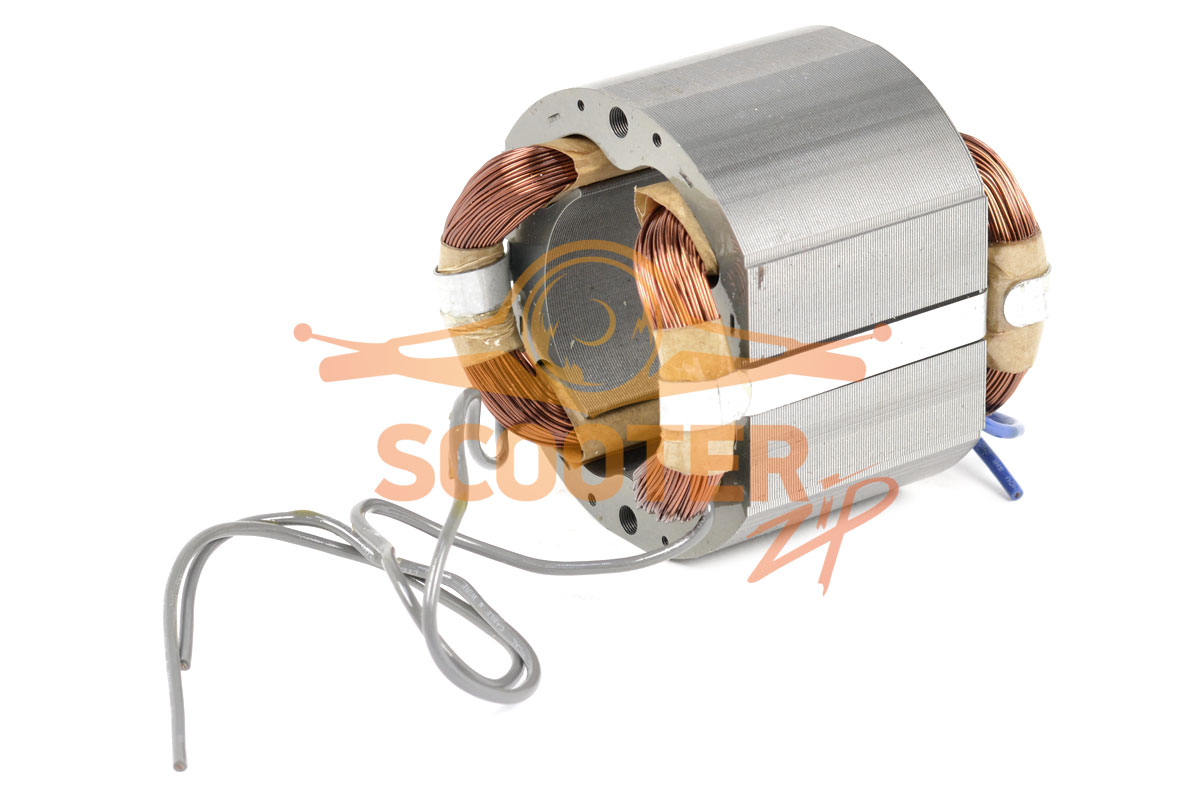

408-105 Статор для угловых шлифовальных машин Hitachi G18SE3 и HAMMER. Фото 220В

Обычные признаки неисправности статора:

• Возникает стойкий запах пригоревшей изоляции обмоточных проводов;
• Существенно увеличивается температура корпусных деталей болгарки;
• Электропривод болгарки гудит посильнее, чем в обычных критериях;
• Возникновение дыма полностью реально;
• Шпиндель начинает крутиться медлительнее либо даже может вполне тормознуть;
• Вероятна оборотная предшествующему случаю, другая крайность. шпиндель самопроизвольно начинает работать на завышенных оборотах, он крутит педали.

Проверка якоря/ротора и статора мультиметром/тестером

Дальше в качестве инструмента для диагностики ротора и статора электропривода употребляется мультиметр либо, как почаще в быту, тестер. Он употребляется для измерения разных электронных характеристик: сопротивления, тока, напряжения. Для определения дефектов в виде обрывов проводов, пробоя обмотки на корпус употребляется режим «омметр», другими словами устанавливается определенное значение сопротивления, сравнимое с имеющимся в проверяемой схеме. В этом случае с ограничением двести Ом.

Пробой статора к корпусу определяют прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какого-нибудь значения сопротивления гласит о наличии недостатка в виде пробоя обмотки на корпус. При диагностике обрыва обмотки индикатор устройства ничего не покажет при совмещении щупов с выводами обмотки.

Более сложные манипуляции следует проводить при проверке обмоток ротора электропривода. Обрыв обмотки может быть при любом соединении с одиночной пластинкой коллектора. Потому нужно инспектировать сопротивление меж всеми ламелями коллектора, попеременно прикладывая к ним индикаторные щупы. При отсутствии прорыва сопротивление во всех случаях будет иметь однообразное маленькое значение. Хоть какое отклонение значит перерыв. Пробой обмотки на корпусе инспектируют щупами при их контакте с коллектором и «железом» из набора листов электротехнической стали. Шкала индикатора не должна реагировать на это действие.

Но найти многооборотную цепь мультиметром нереально. Тут употребляется устройство, называемое индикатором короткозамкнутых шлейфов (ИКЗ). Подробнее об этом в инфы ниже.

Возможные причины

Факторы, вызывающие выход статора из строя:

• скачок напряжения;
• попадание воды;
• перегрузка и вызванный ею перегрев;
• резкое выдергивание шнура из розетки.

Признаки, по которым можно понять, что неисправен статор:

1. Появляется запах горелой изоляции.
2. Перегревается корпус.
3. Появляется дым.
4. Вращение вала замедляется или прекращается.
5. Самопроизвольно раскручивается вал, инструмент резко набирает максимальные обороты.

Провода обмотки покрыты защитным слоем изоляционного лака. При перегреве он подгорает и разрушается. Это и вызывает короткое замыкание витков. Лак при этом издает специфический запах. Замыкание всего одного из проводов полностью выводит из строя болгарку.

Правила, которые помогут избежать перегрева двигателя УШМ:

1. Выключать устройство после работы на пониженных оборотах не сразу, а примерно через одну минуту.
2. При работе под нагрузкой на пониженных оборотах делать частые перерывы.

Часто можно избежать замены неисправного статора, перемотав его обмотку. Перемотку испорченной катушки статора болгарки можно сделать своими руками, но рекомендуется все же поручить эту работу специалисту.

Причины неисправности и характерные признаки

Основные факторы, которые влияют на выход статора из строя следующие:

• питающая сеть не всегда гарантирует стабильное напряжение, возможны его скачки;
• во время эксплуатации электроинструмента внутрь статора может попасть какая-нибудь жидкость, например, вода;
• при обработке некоторых материалов (бетон, дерево и других) образуется больное количество пыли, от попадания которой на обмотку статора трудно защититься;
• длительная работа болгаркой в условиях перегрузки, что является причиной перегрева электроинструмента;
• во время работы болгарки не следует останавливать ее резким выдергиванием шнура из розетки.

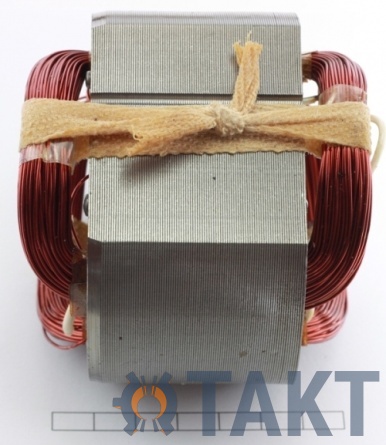

408-105 Статор для УШМ Hitachi G18SE3 и HAMMER. Фото 220Вольт

Характерными признаками неисправности статора являются следующие:

• появляется стойкий запах подгоревшей изоляции проводов обмотки;
• ощутимо повышается температура корпусных деталей болгарки;
• электропривод болгарки гудит сильнее, чем в обычных условиях;
• вполне реально появление задымленности;
• шпиндель начинает вращаться медленнее, а то и совсем может остановиться;
• возможна противоположная предыдущему случаю другая крайность — шпиндель начинает самопроизвольно работать на повышенных оборотах, идет вразнос.
