Как проверить магнето бензопилы

Как проверить катушку зажигания бензопилы мультиметром?

Точно определить поломку системы зажигания бензопилы поможет специальный прибор – мультиметр. Он даст возможность определить, есть ли пробои катушки и других элементов узла. Порядок действий выглядит следующим образом:

Для начала потребуется выставить мультиметр так, чтобы стрелка прибора располагалась на отметке в 200 Ом;
После этого нужно открыть инструкцию по эксплуатации бензопилы и изучить указанное там оптимальное сопротивление для первичной обмотки катушки зажигания. Как правило, этот показатель колеблется в пределах от 3 до 5 Ом;
Далее нужно подключить к прибору первичную катушку зажигания. Если показатели этой части катушки находятся в норме, начинаем проверять ее вторичную обмотку;
Снова изучаем инструкцию по эксплуатации, и смотрим указанные для вторичной обмотки оптимальные показатели сопротивления. Стоит отметить, что эта часть элемента обладает большими показателями, поэтому мультиметр следует настроить так, чтобы его стрелка располагалась рядом с показателем 20K;
Далее подключаем прибор к отверстию катушки, в которое вставляются провода. Если мультиметр показывает нормальные показатели, значит, катушка полностью исправна. Однако если сопротивление на дисплее прибора далеко от указанных производителем параметров, то катушку придется менять.

Нередко возникают случаи, когда катушка производит искру, однако показатели ее сопротивления на первичной и вторичной обмотке далеки от параметров, указанных производителем. В таких случаях также требуется менять элемент, так как через некоторое время она придет в негодность.

Как устроено и как работает зажигание бензопилы

Устройство карбюраторного двигателя не зависит от модели инструмента. Поэтому можно говорить о стандартной системе зажигания бензопилы. Состоит она из следующих элементов:

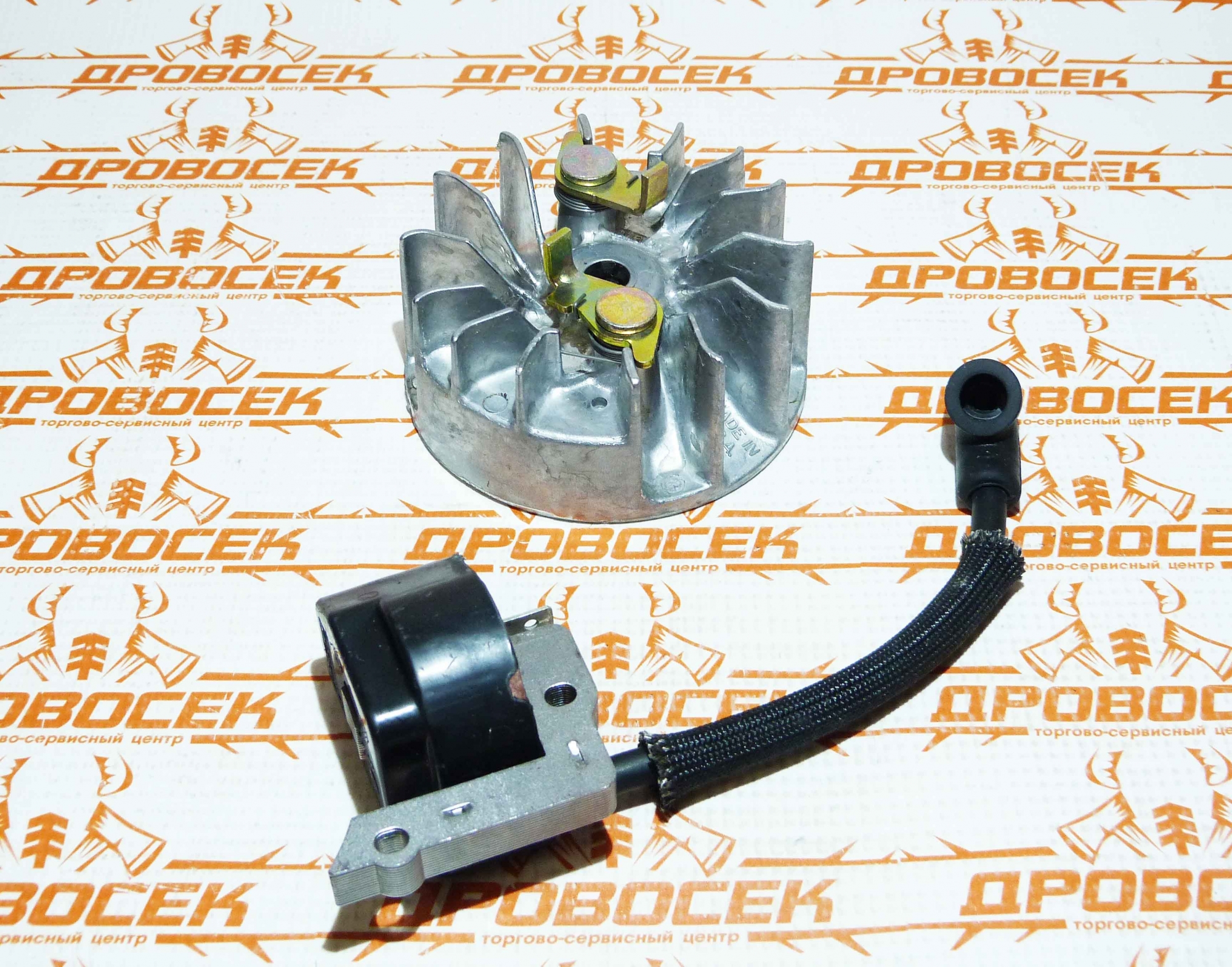

Магнето. Является генератором переменного тока. Необходим для снабжения свечи зажигания электрическим током. Внешне данная деталь выглядит как неподвижная обмотка катушки индуктивности и постоянного магнита, который зафиксирован на маховике. Последний вращается одновременно с коленвалом двигателя.
Свечи зажигания.
Электрического кабеля, который соединяет 2 предыдущих элемента.
Кнопки отключения устройства.

Схема зажигания бензопилы проста. После старта инструмента благодаря движению маховика и коленвала образуется вращающееся магнитное поле. Оно в имеющейся обмотке создает двигающуюся силу, которая трансформируется в напряжение. Этого потенциала хватает для образования искры.

Отличия у различных моделей бензопилы могут заключаться лишь в том, контактной или бесконтактное магнето используется. В первом случае один вывод обмотки идет к свече, а второй — сначала на кнопку отключения, а затем через нее на землю. Во втором случае в устройстве имеется конденсатор, который при разряжении образует ток.

Зажигание

Основным в этой группе неполадок является двигатель.

Зажигание один из основных элементов влияющий на безотказную работу инструмента. Поэтому первым рассмотрим именно этот блок.

Прошло то время, когда управлением зажигания занимался прерыватель с кулачками и движущимися контактом, который подавал искру на свечу.

Это была не очень надёжная система по причине множества элементов, которые влияли на работу двигателя. Бензопила при не видимых неисправностях могла просто перестать заводится. И мы могли наблюдать картину постоянного дёрганья за шнурок заводки. На сегодняшний день производители перешли на системы бесконтактного зажигания.

У них меньше движущихся частей и отсутствуют контакты, которые надо периодически выставлять, часто выходившие из строя. Катушка, применяемая на современной бензопиле, проработает до конца службы вашего инструмента. Бензопила стала намного надёжней и проще в обслуживание.

Особенности современных электронных систем зажигания

Сегодняшние системы зажигания изменились и имеют особенности, которые изменяют импульс в зависимости от скорости пилы. Такая «кривая» запрограммирована в «чипе» и помогает пиле производить больше энергии, таким образом измененный импульс дает больше времени гореть топливу, тем самым получая больше энергии заложенной в топливе. В дополнение к большей мощности, некоторые системы зажигания облегчают начальный запуск пилы.

В то время как системы зажигания делают все мощнее и мощнее, сами компоненты становятся все меньше и более прочным. В наше время выход из строя катушки зажигания бензопилы — большая редкость.

Системы зажигания прошли долгий путь за последние десять лет, но инженеры говорят, что новые технологии будут стимулировать еще большие улучшения в ближайшие годы.

Надеюсь, эта информация поможет вам диагностировать и устранить проблемы с системой зажигания вашей пилы. Если Вам не удалось устранить поломку, мы всегда рады видеть Вас в нашей мастерской. Мы предлагаем только качественный ремонт бензопил. Телефон нашей мастерской 8(499) 390-93-49

Как Выставить Зажигание На Бензопиле Husqvarna

При рассмотрении этой проблемы в представленном здесь обзоре будет предпринята попытка решить проблему, с которой сталкиваются многие владельцы бензопил. При использовании этого инструмента потребитель может столкнуться с ситуацией, когда необходимо скорректировать время зажигания. Со временем выключатель может работать со сбоями, катушка тоже не вечна, хотя с ней сложно работать и ее сложно отключить. Итак, давайте попробуем выяснить, как установить зажигание на бензопиле.

Структурные компоненты

Такие двигатели, как автомобили, остаются нашим клиентом; другими словами, другие инструменты, которые используют бензиновый двигатель, имеют схожие рабочие механизмы.

Известные бензопилы считаются исключением и пользуются большим спросом у таких потребителей, как Goodluck, Calm или Husqvarna

Привод знаком всем бензиновым двигателям, соответственно, топливному баку, двигателю и инструменту, выполняющему определенные работы, а также другим системам подвески, которые помогают в управлении.

Время от времени возникают некоторые трудности в процессе использования надежного инструмента, такого как бензопила.

Вопрос в том, что делать дальше?

Вот несколько распространенных случаев:

Бензопила не запустится;
Если он начинается, он работает с перебоями;
Отсутствие силы для правильной работы.

Зажигание

Центральное место в этой группе проблем занимает двигатель.

Зажигание одна из основных частей, влияющих на срок службы инструмента. Поэтому первыми специально изучили этот распространенный блок слухов.

Было время, когда замок зажигания включался с кулачком и движущимся контактом, который зажигал искру.

Это была не очень надежная система, основанная на большом количестве деталей, которые влияли на двигатель. Бензопила с невидимыми дефектами просто не заводилась. И мы могли бы следовать образцу постоянно тянущего кружева фабрики. На данный момент отечественные производители вырвались в бесконтактную систему зажигания.

В качестве установить зажигание?

Теперь коснемся важной темы. В качестве установить зажигание. ? Установка Ведеозажигание

? Установка Ведеозажигание .

У них меньше движущихся частей и нет контактов, которые время от времени нужно открывать, часто выходят из строя. Катушка, используемая на современной бензопиле, будет работать до конца срока службы инструмента. Бензопила стала намного надежнее и проще в обслуживании.

Если пила не запускается, первое, что нужно проверить, это искра, которая производит искру, которая зажигает топливо в цилиндре. Начните с удаления провода высокого напряжения, к которому подключена свеча. Затем открутите свечу от крышки цилиндра и осмотрите ее состояние. Свеча должна работать сухими и светлыми отложениями на светлой керамике:

Если свеча мокрая, то возникают проблемы с карбюратором. Вам нужно настроить и принимать уровень топлива в нем;
Сажа на стенках свечи темная или черная, свидетельствует о неисправности поршневой группы.

Если вы не обнаружите видимой причины неисправности, свеча сухая, легкие отложения углерода продолжат идти с противоположной стороны. Так как это конечная точка воспламенения рабочей смеси. Теперь убедитесь, что искра не падает в свечу. Это системный блок зажигания.

Чтобы проверить, что искры нет, особой проблемы нет, достаточно взять кабель высокого напряжения, к которому подключена свеча, поднять его к блоку цилиндров, установив небольшой зазор между ними, чтобы вы могли заметить искру прыгать между ними. Затем мы вытаскиваем шнур стартера и видим, есть ли искра и какого цвета. Работающая, работающая свеча должна давать молниеносную искру

Посмотрите на предложенное фото ваше внимание

, на нем все хорошо видно

Как проверить катушку зажигания бензопилы?

Нередко причина неисправности используемого инструмента заключается не только в неправильном зазоре между имеющимся стандартным маховиком и стандартной катушкой, а в поломке последней. В этом случае потребуется тщательно проверить катушку.

Для этого нужно:

осмотреть состояние корпуса катушки и убедиться, что на нем нет трещин и других дефектов;
проверить чистоту элементов катушки и подключенной к ней электрической проводки;
осмотреть состояние изоляции проводов;
оценить надежность креплений;
осмотреть состояние колпачка, который образует искру;
проверить состояние свечи;
проверить работоспособность выключателя свечи;
мультиметром проверить напряжение внутри узла.

https://youtube.com/watch?v=3L-ja5c7ObY

Проверка катушки выполняется в таком порядке:

Вначале нужно измерить сопротивление, которое создает магнето. Этот способ используется в том случае, если владелец бензопилы знает оптимальные параметры. При формировании необходимого импульса потребуется отделить показатели, сформированные разными полупроводниковыми элементами. В этом случае признаком неисправности служит прозвон цепи через минус и высоковольтный провод. В результате измерительный прибор показывает завышенное сопротивление или обрыв цепи;
Далее нужно использовать прибором, который даст возможность проверить работу свечи и наличие искры. Его потребуется подключить в месте разрыва цепи между свечей и высоковольтным проводом. Минус этого метода заключается в том, что необходимый для проверки прибор стоит довольно дорого.

Еще один способ проверки катушки не требует использования дорогих приборов. Он используется только в тех случаях, когда у владельца бензопилы больше нет вариантов диагностики системы зажигания. При проверке со свечи потребуется скинуть колпачок и вставить в него небольшой гвоздь. После этого колпачок нужно надеть на свечу таким образом, чтобы дистанция между гвоздем и цилиндром составляла примерно 6–7 см. После этого пилу нужно завести и осмотреть искру. Если катушка исправна, то искра будет иметь ярко-синий цвет. Другие оттенки искры будут свидетельствовать о неисправности магнето.

Ремонт катушки нужно выполнять в сухом чистом месте. При этом нужно исключить попадание на детали механизмы пыли, масла или других жидкостей. В противном случае появится риск короткого замыкания, которое приведет к сложной поломке узла инструмента.

Советы по устранению неисправностей

Переливание топлива и залив свечи бензопилы может быть однократным и случайным. Например, «пересос» колпачком насоса (праймером): двигатель сразу не запустился, оператор снова и снова жмет пальцем на колпачок, пробует заводить, снова подкачивает.

В этом случае причина совсем не в карбюраторе. Нужно вывернуть свечу и продуть камеру сгорания, несколько раз потянув шнур стартера, как при запуске. Свечу протирают, сушат на пламени газовой горелки или конфорки, или используют другую. Проверяют искру, свечу ставят на место. Пробуют заводить сначала без подсоса.

Если не заводится после 3-4 рывков, нажимают колпачок насоса 2-3 раза. Снова пробуют. То есть, после перелива сначала лучше не докачать топлива, а подкачивать его по нарастающей. Пока двигатель не заведется.

Свечи иногда требуют своего обслуживания и ухода.

Внутри, вокруг изолятора, категорически не должно быть нагара или грязи.
Контакт электрода и пластинки от корпуса свечи чистят наждачкой «нулевкой». Аккуратно, не закругляя конца электрода.
Нужно знать указанный в инструкции к каждой модели бензопилы рекомендуемый зазор свечи (от 0,5 до 0,65 мм или более).
Для точной регулировки свечного зазора используют специальные щупы — веерный набор пластин разной калиброванной толщины, которые складываются в ручку, как складной нож. Продаются в магазинах автоинструмента и запчастей.
При работе зимой и хранить бензопилу лучше при низкой температуре. При выносе из тепла на мороз от резкого перепада температур может образоваться конденсат везде, в том числе и в системе зажигания, а это вредно.

Об одной из причин отсутствия искры в бензопиле рассказывают в следующем видео, где также говорят, как исправить поломку:

Современные системы зажигания бензопил достаточно компактны и надежны. Нужно лишь беречь их от прямого попадания влаги, ударов, воздействия экстремальных температур. И тогда не будет никаких проблем с отсутствием искры во время запуска. Также не будут лишними заведомо исправные 1-2 запасные свечи.

Система зажигания бензопилы представляет собой ряд деталей, которые образуют искру при запуске двигателя инструмента. В большинстве случае система зажигания – это достаточно надежный узел, однако иногда, по разным причинам, некоторые его детали выходят из строя. Давайте изучим особенности ремонта и регулировки основных элементов системы зажигания бензопилы.

Проблемы с модулями зажигания цепных пил

Модули зажигания и катушки иногда терпят поломки. Когда все остальное проверено, подозрения на них. Когда они выходят из строя, одно из двух, как правило происходит. Очевидный симптом нет искры. Единственное, что вы можете сделать, это заменить модуль на новый — или еще лучше — попробовать поменять его с используемой пилы. Если искра после замены модулей не появилась, видимо, вы что-то пропустили.

Замена модуля является единственным надежным способом проверить искру. Всякого рода тестеры, как показывает практика, неправдивы. Единственный надежный тест — замена катушки. Другой симптом, который указывает на плохой электронный модуль или катушку является искра, которая становится слабой, когда пила становится горячей. Если пила не запускается после дозаправки, скорее всего, тепло двигателя ликвидировало искру. Слабая катушка зажигания иногда способна давать достаточную искру для запуска и работы пилы, пока она как следует не прогреется. Когда пила и катушка соответственно нагреются, сопротивление транзистора возрастает и искра становится слабой. Симптомы: пила запускается и работают хорошо в магазине, к примеру, но на работе пила умирает и не запускается, не остынет. Магазину бывает трудно доказать данную неисправность.

Это имитатор нагрузки используемый для диагностики двигателя пилы с системами зажигания, которые имеют проблемы связанные с нагревом. Это регулируемая пневматическая тормозная система, двигатель думает, что выполняется резка дерева. С помощью этого инструмента, мы можем нагреть двигатель пилы до рабочей температуры в течение очень короткого времени. Поскольку нагрузка постоянна и регулируема, можно легко контролировать двигатель на осечки или другие операционные дефекты, которые было бы трудно наблюдать при пилке дерева.

Также имеет смысл при данных условиях, после перегрева не запускается, попробовать открутить и закрутить крышку бака — выпустив скопившиеся топливные газы. Если пила после этого начнет запускаться, додумаете сами.

Как устроено и как работает зажигание бензопилы

Магнето. Является генератором переменного тока. Необходим для снабжения свечи зажигания электрическим током. Внешне данная деталь выглядит как неподвижная обмотка катушки индуктивности и постоянного магнита, который зафиксирован на маховике. Последний вращается одновременно с коленвалом двигателя.
Свечи зажигания.
Электрического кабеля, который соединяет 2 предыдущих элемента.
Кнопки отключения устройства.

Как устроено и как работает зажигание бензопилы

Магнето. Является генератором переменного тока. Необходим для снабжения свечи зажигания электрическим током. Внешне данная деталь выглядит как неподвижная обмотка катушки индуктивности и постоянного магнита, который зафиксирован на маховике. Последний вращается одновременно с коленвалом двигателя.
Свечи зажигания.
Электрического кабеля, который соединяет 2 предыдущих элемента.
Кнопки отключения устройства.

Устройство заводской системы зажигания бензопилы

Система зажигания бензопилы изначально состоит из нескольких постоянно работающих элементов.

В их перечень входит:

свеча штатного зажигания;
магнето;
электрическая проводка, соединяющая оба элемента между собой;
клавиши управления, которые нужны для отключения работающего двигателя.

Магнето – это один из стандартных видов генератора, образующих переменный ток. Оно необходимо для подачи электрической не переменной энергии на штатную свечу зажигания. Непосредственно магнето состоит из заводского постоянного магнита и обмотки блока индуктивности, установленной неподвижно. Магнит крепиться на заводском маховике, который приводиться в движение одновременно с началом вращения коленчатого вала двигателя бензопилы.

Электронное магнето в заводских системах зажигания хозяйственных бензопил изначально могут быть двух видов:

контактные магнето – у них к штатной свече подключен непосредственно первый штатный вывод заводской высоковольтной обмотки. При этом второй вывод ориентируется на землю непосредственно через встроенный механический выключатель. В нужный момент отдельный элемент устройства принудительно разводит контакты. Чтобы предотвратить перегрев и случайное окисление заводских контактов электропроводки прерывателя, к электросхеме системы зажигания изначально подключается отдельный конденсатор.
бесконтактные магнето – основными их элементами служат управляющие элементы, которые выступают в роли регулировщиков подачи напряжения. В устройство входит туристор, который пропускает только ток, напряжение которого не превышает заданную величину. Во время открывания туристора конденсатор начинает разряжаться, в результате чего в витках первичной величины образуется ток. Вся электрическая сеть бесконтактного магнето функционирует в режиме кратковременных импульсов. Каждый импульс образуется одновременно с полным оборотом коленчатого вала двигателя и движением цилиндра бензопилы.

Независимо от типа магнето, система каждой бензопилы требует регулярного осмотра и регулировки. Это помогает избежать сложной поломки и дает возможность продлить сроки эксплуатации узла.

Устройство и принцип работы системы зажигания бензопилы

Стандартная система зажигания карбюраторного мотора состоит из:

магнето;
свечи зажигания;
электрокабеля, соединяющего их между собой;
клавиши отключения двигателя.

Схема зажигания бензопилы «Урал»

Магнето представляет собой вид генератора переменного тока, который снабжает электроэнергией свечи зажигания. Он состоит из неподвижной обмотки катушки индуктивности и постоянного магнита, закрепленного на маховике, вращающемся вместе с коленвалом бензинового мотора. Движущееся магнитное поле создает в низковольтной обмотке электродвижущую силу, которая преобразуется трансформатором в напряжение с потенциалом, достаточным для получения искры.

У контактных магнето первый вывод высоковольтной обмотки подключен к свече зажигания, а второй через механический выключатель – на землю. В определенный момент специальный элемент конструкции разводит контакты, что приводит к резкому повышению напряжения в сети и проскоку искры в межэлектродном пространстве свечи.

Схема зажигания бензопилы с бесконтактным магнето основана на работе управляющей катушки, играющей роль регулятора подачи напряжения. В электронный блок входят также диод, конденсатор и тиристор, пропускающий ток с напряжением определенной величины. При его открытии конденсатор интенсивно разряжается, образуя ток в витках первичной обмотки, который индуктируется в высоковольтное напряжение, дающее пробой на свече зажигания, установленной в цилиндре. Электрическая сеть работает в импульсном режиме в такт с поворотом коленчатого вала и поступательным движением цилиндров.

Алгоритм снятия и установки

В случаях, когда необходима чистка карбюратора Штиль 180 или его разборка, для начала потребуется снять узел с бензопилы. Делать это необходимо с соблюдением определенного алгоритма действий:

Надеть защитный чехол для бензопилы на шину.
Снять верхнюю крышку бензопилы.
Открутить две гайки крепления воздушного фильтра и карбюратора.
Снять корпус воздушного фильтра.
Отсоединить провод от рычага управления двигателем.
Аккуратно вынуть рычаг из посадочного места в корпусе, одновременно отсоединив от него тягу воздушной заслонки.
Потянуть карбюратор на себя и отсоединить подачу топлива, а также тягу дроссельной заслонки.

Диагностика технического состояния узла

Что касается диагностики, то она осуществляется следующим образом:

Сначала необходимо подключить высоковольтный кабель к выводу напряжения.
Второй конец кабеля следует удерживать на расстоянии около 0.5-0.7 см от корпуса устройства.
В таком положении провода необходимо резко провернуть ротор по ходу вращения. Если магнето отрегулированное, то в результате поворота ротора между контактом провода и корпусом должна проскочить искра. Если она отсутствие или же слишком слабая, еле заметная, вероятнее всего, устройство нужно проверить на предмет неисправностей и, при необходимости, отрегулировать.
