Как проверить катушку зажигания на бензопиле партнер

Нет Искры В Бензопиле STIHL 180 Причины AURAMM.RU

Что делать, если цепная пила не запускается

Добрый день, дорогие читатели и подписчики моего блога! В какой-то неподходящий момент вы можете обнаружить, что ваша бензопила не запускается. Но не спешите немедленно взять инструмент для ремонта, возможно, вы и сами можете устранить этот пробой. Я расскажу вам, что делать в случаях, когда бензопила не начинается, и как найти правильное решение этой проблемы.

Система смазки цепи

При значительном (небольшое считается нормальным) подтекании масла нужно проверить герметичность подсоединения трубок к штуцерам насоса. Они могут спадать или трескаться. Нарушение герметичности маслопровода, кроме потеков, может приводить и к недостаточной смазки цепи. Насос начинает подсасывать воздух, что сказывается на его производительности. Нарушение герметичности устраняют заменой трубок или заделкой их герметиком.

Самой серьезной поломкой системы смазки являются трещины в корпусе маслонасоса. В этом случае его придется заменить.

Выявление и устранение очевидных неисправностей бензопилы.

Для определения причины, почему при запуске бензопила не заводится или глохнет, необходимо произвести дефектовку инструмента. Суть процедуры заключается в последовательном осмотре состояния и работы основных рабочих элементов двигателя пилы. На данном этапе проверяем:

• Наличие искры на свече зажигания;
• Подачу топлива;
• Состояние фильтров;
• Работу сапуна встроенного в топливную крышку глохнущего агрегата;
• Функционирование выпускного канала.

к содержанию

Бензопила STIHL, описание и особенности

Бензопила, или мотопила, приводится в действие двигателем внутреннего сгорания. При этом нужно знать, что бензопилу не заправляют чистым бензином. В качестве топлива используется смесь масла с бензином в разных пропорциях (зависит от марки).

Эта информация содержится в заводских инструкциях, читать которые желательно заранее, а не только после того, как поломалась бензопила shtil. А пила этой марки, уж поверьте, не станет ломаться из-за пустяка. Это касается любой модели, которые классифицируются следующим образом:

• Профессиональная пила. Отличается мощностью и выносливостью. Такая техника может работать без поломки по 15 часов в сутки. Цена бензопилы “STIHL” этого класса — соответствующая.
• Полупрофессиональная пила. Универсальный инструмент, который часто используют в деревообрабатывающей сфере.
• Пила хобби-класса, или бытовая. Небольшая мощность (около 2,6 ватт) и выносливость (примерно 20-30 часов в неделю). Этого вполне достаточно для бытовых задач вроде стрижки кустов и деревьев, заготовки хвороста.

Среди мотопил марки STIHL самая распространенная бытовая модель — “STIHL 180”. Она оснащена небольшим бензиновым и масляным баком (объем 0,25 л и 0,145 л соответственно) и весит меньше 4 кг. Компактная и относительно легкая, бензопила STIHL 180 производит шум всего 98 дБ, так что ваши соседи по дачному участку не будут возмущены.

Двухтактный двигатель вполне справляется с бытовой нагрузкой. Это отличная “рабочая лошадка” для вашего хозяйства. Правда, иногда она может “хандрить”.

Что делать

Важно, что искры на бензопиле может не быть по причине неисправности топливной системы. Чтобы не искать неполадку в исправном зажигании, с этим вопросом надо разобраться сразу

Карбюратор бензопилы может «переливать», то есть вбрасывать в камеру сгорания слишком много топлива. Внутри свечи есть фарфоровый изолятор, из которого выходит металлический сердечник. На нём, под пластиной, контачат с «массой» (минусом) и возникает искра.

Но если пространство внутри свечи между круглым изолятором и массой залито лишним топливом, особенно вместе с токопроводящим загрязнением, замыкание (искра) может проскакивать внутри свечи. Там, где надо, искры не будет.

Однако, если на бензопиле искры нет, топливо не сгорает, и свеча просто обязана быть влажной от топлива при работающем карбюраторе. Определить визуально, чрезмерно залита свеча и потому нет искры, или не чрезмерно, практически невозможно. Поэтому для точной диагностики этого «узлового момента» (неисправен карбюратор или зажигание) надо иметь под руками 2-3 гарантированно исправных свечи.

1. Ставится рабочая свеча.
2. Проверяется искра.

Если искра есть, это значит либо:

• старая свеча была неисправна;
• старая свеча исправна, но была залита топливом.

Рабочая свеча вкручивается на место, двигатель пробуют завести. Если он начал нормально работать, проблема решена. Если нет, свечу снова выворачивают и смотрят искру. Искры нет — ставят следующую сухую рабочую свечу.

Искра есть, свечу ставят на место, пробуют заводить. Если опять не заводится, свечу выворачивают, смотрят искру. Если искра на бензопиле снова пропала, а свеча залита, почти 100% вероятность того, что причина в переливании топлива.

Неисправности зажигания

Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.

Признаки неисправности зажигания:

• Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
• Заметно упала мощность бензопилы;
• При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
• Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
• Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Определение локализации неисправности:

Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.

• Выкрутите свечу, наденьте на нее кабель зажигания;
• При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
• Резко потяните на себя ручку стартера и убедитесь в наличии искры;

Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:

Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;

Для проверки исправности электропроводки лучше всего использовать тестер.

Проверяем зазор между модулем зажигания и магнитопроводом маховика. Он должен составлять не более 0,3 – 0,4 мм.

Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.

Диагностика неисправности мультиметром

Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.

Пошаговая диагностика зажигания мультиметром:

• Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
• Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
• Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
• Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
• Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;

Видео обзор определение неисправности с помощью мультиметра

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).

Пошаговая регулировка зажигания бензопилы:

• Диагностируем неисправность;
• Демонтируем защитную крышку;
• Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
• Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;

• Определяем на маховике участок с магнитом;
• Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
• Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
• Устанавливаем защитную крышку и проверяем наличие искры на свече;
• Ввинчиваем свечу, заводим бензопилу;

Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.

Проверка катушки зажигания.

Чтоб исключить вероятные неисправности со стороны проводки и кнопок выключения, может быть на время проведения проверки отсоединить управляющие провода от катушки.

1. Измерение сопротивлений катушки. Данный метод не всегда применим: во-1-х, следует знать характеристики сопротивлений обмоток катушки. Во-2-х, зажигание кроме катушки индуктивности содержит полупроводниковые элементы для формирования подходящего высоковольтного импульса. Потому при попытке прозвонить магнето через высоковольтный и минусовой провод получим или показание «Разрыв цепи» или большущее сопротивление. Если цепь все таки прозванивается, то вероятнее всего, это признак неисправности.
2. При помощи прибора, проверяющего наличие искры. Он устанавливается в разрыв цепи меж свеч и высоковольтным проводом катушки зажигания. Устройство дорогой и применяется в главном в суровых сервисных центрах.
3. При помощи свечи. Выкрутите свечу и приложите ее корпус к цилиндру. Потяните за стартер и наблюдайте за искрой меж ее контактами. Этот медтод примерный и не дает полного представления о состоянии катушки зажигания, потому что свеча находится не «под давлением» и маховик будет крутиться резвее из-за отсутсвия компрессии в движке (свеча вывернута)
4. «Варварский» способ. Его используют на свой страх и риск в безвыходных ситуациях.

снять колпачек со свечи и вставить в него гвоздь

Осторожно, не повредите внутренности колпачка — его потом одевать обратно на свечу и эксплуатировать. Шляпку в гвозде лучше откусить

Иначе могут возникнуть сложности с его извлечением.
расположите гвоздь в 6-7мм от цилиндра.
«заводите» двигатель, то есть совершайте обычные действия при заводе инструмента. Как проверить катушку проверить катушку зажигания на зажигания в триммере. Этим вы заставите работать систему зажигания. Видео поможет поменять зажигание на триммере, зажигания. Как проверить катушку
Обратите внимание на то, что свеча должна быть ввернута в свечное отверстие.
смотрите на наличие и цвет искры. В идеале искра должна быть «сильная» и яркого синего цвета
Все остальное – признак неисправности.
Важные моменты:

— свечу выкручивать нельзя: отсутствие компрессии приведет к более быстрому вращению маховика, что не будет соответствовать реальным режимам работы

Назначение и принцип работы

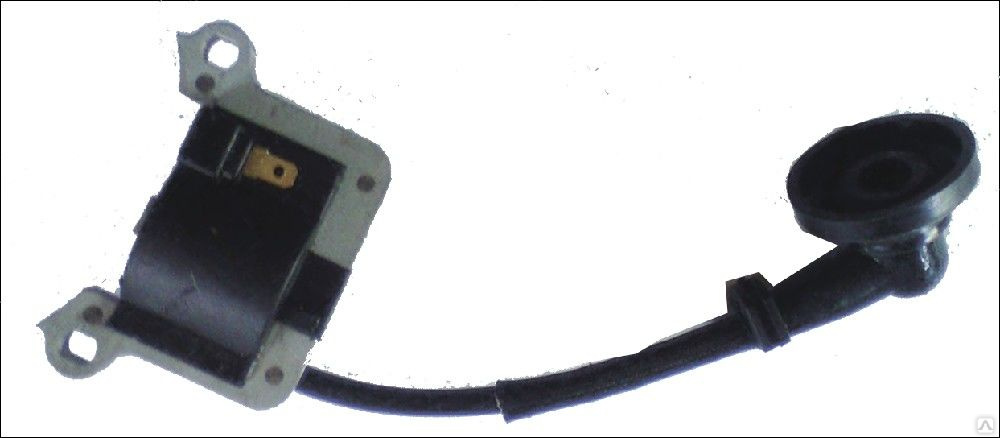

Катушка зажигания позволяет преобразовать низковольтный электроимпульс, поступающий от источника тока, в высоковольтный импульс, без которого невозможно получить искру. Она может иметь от 1 до 3 лепестков в затворе электрического пробоя. В зависимости от технических характеристик силовой установки, зазор пробоя может находиться в пределах 0,4−1,1 мм.

Чтобы обеспечить уверенное зажигание, напряжение электрического импульса должно составлять минимум 10 кВ. При этом следует помнить о возможном падении напряжении в проводниках и поэтому катушка должна вырабатывать импульс в 12−20 кВ.

Такое напряжение может представлять серьезную опасность для людей и особенно это касается тех, кто страдает различными сердечными недугами

Выполняя проверку неисправной катушки, необходимо проявить максимальную осторожность, ведь даже стандартные резиновые перчатки не могут гарантировать полную безопасность

Принцип работы этого элемента напоминает автотрансформатор. Для создания первичной обмотки используется медный провод, покрытый изоляционным лаком. Чаще всего количество витков составляет 100−200. Вторичная обмотка состоит из более тонкого проводника, но имеет 2000−3000 витков.

Во время работы силовой установки вращается кулачковый механизм, расположенный в трамблере. Основной задачей этого элемента является размыкание контактов. Когда происходит короткое размыкание, через первичную обмотку проходит ток большой силы. Это приводит к появлению индукции во вторичной обмотке, и высоковольтный импульс передается на зазор свечи.

Сегодня ситуация изменилась и производители активно используют вместо прерывателей более надежные устройства, например, датчик Холла. Если пользователю нужно знать, как проверить катушку зажигания бензопилы мультиметром, то эта процедура проводится аналогично той, что выполняется для тестирования автомобильных свечей.

Сборка Партнер 350

Для того чтобы правильно собрать Партнер 350, необходимо устанавливать все элементы в обратной последовательности снятию.

Важной особенностью сборки двигателя бензопилы Партнер 350 является то, что крышка картера устанавливается без прокладки. Вместо неё используется герметик красного цвета, который тонким слоем наносится на место установки картера

Перед тем как наносить герметик, необходимо обезжирит крышку картера и место её установки, для лучшего сцепления герметика.

Установка зазора маховика и катушки (регулировка зажигания)

В процессе сборки бензопилы Партнер 350, если на ней снимали не только маховик, но и катушку зажигания, между ними необходимо выставить зазор. Для этого сначала устанавливается маховик, затем на него укладывается кусочек от полуторалитровой пластиковой бутылки, а затем ставится катушка и фиксируется двумя крепежными винтами, при этом маховик должен быть повернут к катушке магнитными контактами.

После регулировки зазора провернуть маховик. Если он не задевает за контакты катушки, то зазор выставлен правильно.

Как Проверить Катушку Зажигания Бензопилы Мультиметром

Как проверить катушку зажигания

Одним из важных составляющих системы зажигания хоть какого двигателя внутреннего сгорания является катушка. Конкретно она считается основным узлом контактной, бесконтактной, также электрической систем зажигания, выполняя роль типичного накопителя энергии, созданной для предстоящего рассредотачивания заряда по цилиндрам.

Причины неисправности катушек

Частичное повреждение катушки зажигания приводит к нестабильной работе мотора, а ее полная поломка и совсем делает неосуществимым запуск мотора. Вот поэтому при троении мотора, потере его мощности либо других признаках нечеткой работы, одним из первых действий должна стать проверка катушки зажигания. Система зажигания бензопилы. Как проверить магнето. Этот элемент выходит из строя достаточно редко, а неисправность, как правило, заключается в следующем:

• Повреждение изоляции из-за сильного нагрева, вибрации или высокого напряжения, которое в свою очередь приводит к короткому замыканию в обмотках катушки;
• Перегрузка, вызванная неисправными высоковольтными проводами или свечами зажигания, может привести к обрыву обмотки в катушке.

Способы проверки катушки зажигания

Проверка катушики зажигания «дедовским» методом может повредить электрику современного автомобиля

Для правильной самостоятельной проверки этой детали автомобиля, рекомендуется поэтапно выполнить определенные действия. Как проверить катушку зажигания мультиметром. В первую очередь после снятия катушки нужно ее визуально осмотреть и убедиться в отсутствии внешних признаков короткого замыкания: черных точек, свидетельствующих о выгорании, трещин, или иных признаков пробоя.

https://youtube.com/watch?v=3L-ja5c7ObY

Как проверить катушку зажигания на бензопиле

всем большой привет бесплатная консультация skype: opk.vitek ТЕЛ: 380979677418.

Как проверить катушку зажигания

Как правильно проверить катушку зажигания, понадобится мультиметр, мануал к вашей технике и пара рук.

В нашей стране долгое время существовало два одинаково популярных способа того, как проверить катушку зажигания на предмет работоспособности: путем проверки искры между корпусом автомобиля и свечой зажигания или при помощи измерения сопротивления обмоток мультиметром (тестером). Проверить катушку зажигания мультиметром совсем несложно, и сегодня мы разберемся, как это можно сделать. Применение первого способа может быть смертельным не только для катушки, но и для электроники большинства современных автомобилей, поэтому применение его категорически не рекомендуется производителями. Безопаснее проверить этот узел автомобиля измерительным прибором.

Использование мультиметра при проверке катушки

Для того чтобы самостоятельно получить полное представление об исправности элемента системы зажигания, необходимо разобраться с тем, как проверить катушку зажигания мультиметром. Особых сложностей эта процедура вызвать не должна.

Сначала проверяется первичная обмотка, к положительным и отрицательным контактам которой подсоединяется прибор в режиме измерения сопротивления. Как работает система схема зажигания бензопилы с надо прозвонить катушку. Как проверить зажигание бензопилы угол опережения зажигания на. Стандартные заводские показатели разных производителей могут несколько отличаться друг от друга, но средние значения сопротивления должны находиться в диапазоне от 0,4 до 2,0 Ом. Если прибор показывает нулевое сопротивление – значит в катушке произошло короткое замыкание, если бесконечность – нужно искать обрыв цепи.

Проверка катушки зажигания с помощью тестера

Для проверки вторичной обмотки мультиметр соединяют с положительным контактом катушки и выводом от провода высокого напряжения. Значение сопротивления этой обмотки у катушек, имеющих пластинчатый сердечник, составляет 6-8 кОм, у других типов – параметр может превышать значение 15 кОм.

Сделать вывод о том, находятся ли полученные показатели в пределах норм, установленных для конкретной модели, можно лишь имея представление и о прочих ее технических характеристиках: длительности и энергии разряда искры, токе искрового разряда и величине индуктивности первичной обмотки.

Любые сбои в работе катушки зажигания плохо влияют на эффективность работы двигателя автомобиля, а это может привести и к уменьшению его долговечности. Именно поэтому необходима ее своевременная диагностика и ремонт (или замена), в случае необходимости.

Система зажигания современной бензопилы

Современные бензопилы становятся проще и эффективнее, они практически не требуют сервисного обслуживания и дорогостоящего ремонта. Доработанные катушки зажигания стали долговечными, их срок службы в сравнении со старыми контактными системами увеличился в десятки раз. Основная функция этого узла заключается в своевременном воспламенении горючего внутри цилиндра.

Электрическое зажигание состоит из:

• магнето;
• свечи зажигания;
• кнопки, отключающей мотор;
• ВВ провода, соединяющего элементы между собой

Схема бесконтактного зажигания бензопилы
Еще одна схема зажигания бензопилы, с описанием

Магнето — это особый вид генератора, вырабатывающего переменный ток. При исправной работе он генерирует и направляет свою энергию к свече.

В устройство магнето входит катушка зажигания индуктивности. На катушку намотана обмотка, а на маховике крепится магнит. При работе маховик крутится вместе с коленчатым валом мотора. В определенный момент имеющиеся контакты разводятся внутри системы, что приводит к возникновению искры.

Существует также система зажигания с бесконтактным магнето, регулируемым катушкой управления. Данная деталь дополнена тиристором и диодом, которые помогают регулировать энергетический процесс, облегчают запуск пилы вне зависимости от климатических условий.

Описание работы системы зажигания современной бензопилы. Красным выделены основные элементы: свеча, ВВ-провод, катушка, магниты на магнето.

С целью бесперебойной и экономичной работы пилы, стоит периодически проверять и настраивать зазор между катушкой и маховиком. Приведем таблицу рекомендуемого значения зазора катушки зажигания в зависимости от бренда производителя.

Бренд	Рекомендуемые зазор, мм
Partner	0,2
Stihl	0,2
Ryobi	0,2
Зубр	0,2

Как мы видим, для всех востребованных брендов актуально одно общее значение зазора катушки зажигания.
