Как проверить катушку на бензопиле штиль

Назначение и принцип работы

Катушка зажигания позволяет преобразовать низковольтный электроимпульс, поступающий от источника тока, в высоковольтный импульс, без которого невозможно получить искру. Она может иметь от 1 до 3 лепестков в затворе электрического пробоя. В зависимости от технических характеристик силовой установки, зазор пробоя может находиться в пределах 0,4−1,1 мм.

Чтобы обеспечить уверенное зажигание, напряжение электрического импульса должно составлять минимум 10 кВ. При этом следует помнить о возможном падении напряжении в проводниках и поэтому катушка должна вырабатывать импульс в 12−20 кВ.


ведь даже стандартные резиновые перчатки не могут гарантировать полную безопасность

Принцип работы этого элемента напоминает автотрансформатор. Для создания первичной обмотки используется медный провод, покрытый изоляционным лаком. Чаще всего количество витков составляет 100−200. Вторичная обмотка состоит из более тонкого проводника, но имеет 2000−3000 витков.

Во время работы силовой установки вращается кулачковый механизм, расположенный в трамблере. Основной задачей этого элемента является размыкание контактов. Когда происходит короткое размыкание, через первичную обмотку проходит ток большой силы. Это приводит к появлению индукции во вторичной обмотке, и высоковольтный импульс передается на зазор свечи.

Такая схема зажигания использовалась в автомобилях длительное время. Основным ее недостатком можно считать подгорание контактов по причине прохождения через них большого тока. Зачастую владельцы автотранспортных средств дополняли заводскую схему простым электронным усилителем.

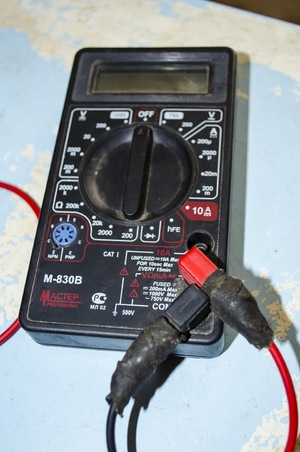

Сегодня ситуация изменилась и производители активно используют вместо прерывателей более надежные устройства, например, датчик Холла. Если пользователю нужно знать, как проверить катушку зажигания бензопилы мультиметром, то эта процедура проводится аналогично той, что выполняется для тестирования автомобильных свечей.

Отдельные нюансы и поломки

При оценке состояния и работоспособности зажигания бензопилы важно убедиться, что маховик не цепляется за модуль противовесом. Если такая проблема имеется, вероятно, ее причина в образовании на валу люфта либо вышедшем из строя подшипнике

Другая распространенная причина, требующая ремонта бензопил в части зажигания – поломка пружины стартера. В этом случае неисправную деталь надо извлечь, аккуратно, не допуская перегибов, перекручивания, намотать новую и зафиксировать обойму.

Для выполнения ремонтных операций требуется четкость, опыт и доскональное знание задачи, порядка ее решения. Во избежание появления дополнительных проблем лучше обращаться к профи.

ООО «Компания Энкор», ОГРН 1033600024798, 394026, Воронеж, ул. Текстильщиков, 2дфотоматериалы предоставлены сайтом: https://sc.enkor24.ru array(32) { => string(4) «3893» => string(19) «2021-01-18 12:48:10» => string(1) «2» => string(27) «Системное поле» => string(1) «Y» => string(3) «500» => string(9) «QUIZ_JSON» => string(0) «» => string(1) «S» => string(1) «1» => string(2) «30» => string(1) «L» => string(1) «N» => NULL => string(0) «» => string(1) «5» => NULL => string(1) «0» => string(1) «N» => string(1) «N» => string(1) «N» => string(1) «N» => string(1) «2» => NULL => NULL => string(0) «» => string(12) «1303556:3893» => NULL => NULL => string(0) «» => NULL => NULL }Новости на Блoкнoт-Воронеж

Почему шумит бензопила?

У всех бензопил есть только один существенный не достаток — это шум при работе, который в некоторых местах (дачи, приусадебные участки) мешает и раздражает многих людей. Если шум от работающей пилы мешает сосредоточиться, то возможен и такой вариант как наушники, которые подавляют шум. Но не будут же все окружающие ходить в наушниках, пока кто-то шумит.

Бывает так, что бензопила нормально работает на небольших оборотах, но стоит прибавить газ, как она тут же чихает и глохнет. Причиной, как правило, является то, что выхлопы не могут пройти через забитый гарью глушитель и вынуждены двигаться в обратном направлении. Для этого достаточно его снять и прочистить, если он конечно разбирается, если нет, то придётся просушивать горячим воздухом, используя фен.

Замена деталей системы зажигания бензопилы

Некоторые ранние системы электронного зажигания состояли из двух частей — модуля запуска и катушки. Сегодня они объединены в одной части. На пилах с двойными системами зажигания, модуль триггер может быть заменен без замены катушки. Это легкая работа, как триггер обычно устанавливается с парой винтов. При замене этой части, просто удалите старый модуль и установите новый на его место. Просто убедитесь, что новый модуль имеет хорошую основу. Если вы заметили какие-либо коррозии на монтажных соединениях или если винты не были плотно затянуты, это может быть вашей проблемой зажигания. Модули должны быть хорошо соединены.

Замена катушки является немного более трудным. Катушка зажигания монтируется в корпусе вентилятора рядом с маховиком. Модуль соприкасаясь с магнитным полем магнето маховика, производит энергию для искры и содержит ссылку на опережения зажигания. При замене катушки, удалите старую катушку и осмотрите её. Ищите повреждения от соприкосновения с маховиком. Контакт между катушкой и маховика может быть вызван ослаблением винтов крепления или износа главного подшипника коленчатого вала.

Даже если вы не видите никаких повреждений, проверьте подшипник коленчатого вала. Если вы чувствуете движение и люфт в этом подшипнике, замените подшипник. Также осмотрите маховик. Если все выглядит хорошо, установите новую катушку. Основание катушки должны быть установлено около 1 — 1.5 мм над магнитами на маховике. Если у вас нет лепестков, попробуйте использовать визитную карточку или кусок пачки сигарет в качестве проставки. Поверните маховик, чтобы магниты встали напротив катушки. С прокладкой на месте, затяните крепежные винты катушки удалите прокладку.

При замене катушки зазор должен быть установлен идеально, чтобы гарантировать, что маховик не касается катушки в любой месте его вращения

Также не допустимо использовать толстый картон и толстую бумагу, зазор должен быть соответствующий, уделите этому особое внимание

Глушитель к бензопиле STIHL

В ролике показана работа штиля с самодельным глушителем, реально понижающим шум двигателя больше 50% заказч.

Как сделать самодельный глушитель. О работе двигателя судят по шуму газов изя и пошёл, когда 2 года назад делал копию Як-50, при этом не ставилась цель получить тихий или Сделали шнек на 20 оборотов и засунули его в трубу глушителя. Звук тише не стал, а только изменился. Ревел на одной ноте, на букве: Щ-Щ-Щ-Щ-Щ-Щ-Щ!Электропилы наверно не катят, т.к. уже кучу бензопил купили, накладно ещё и электро покупать Аккумуляторная цепная пила Bosch AKE 30 LI. Тихий глушитель на бензопилу. Как сделать бензопилу » похожие видео как сделать. Как-то так получилось, пила продавалась по акции не так дорого. Аккумуляторная цепная пила CTS CS от компании OREGON. Бесшумная работа без копоти и проводов. How to make a silencer for a 2-stroke engine with their own hands. Cтроительство, ремонт своими руками. Как сделать чтобы бензопила работала бесшумно.Ремонт бензопилы своими руками Бензопилу при всем желании нельзя отнести к сложным устройствам И тем не менее ремонт бензопилы может отнять немало времени Насадка на бензопилу «болгарка» производит такие операции как резка металла и камня шлифовка поверхности и другие.В то время как специальный двигатель стоит очень дорого, лодочный мотор, сделанный из бензопилы, станет отличным бюджетным решением. Как заводить бензопилу — пару самых популярных способов. Разборка бензопилы PARTNER 352. Самолет из бензопилы Тест.глушитель бензопилы. Как сделать ленточную пилу ЧАСТЬ — 1. Вот тут мне и пришла в голову мысль, рассказать ему, как сделать глушитель для бензопилы своими руками.Если проявить смекалку и ту же пилу Урал можно заставить работать намного тише и на ее производительности это никак не скажется. Есть идея — приспособить глушитель от мопеда к бензопиле. Как думаете? Делал кто нибудь?Как-то нужно было в тихую завалить пару дубов. Двухручкой долго, поэтому решили модернизировать штиля. Самодельный глушитель для бензопилы. Видео; маркет сделать тише бензопилу сделать тише как шланг воздушного компрессора с. Загружено . Я использую бензопилу как лодочный мотор и поэтому сделал глушитеь.В этом видео я покажу как по-простецкому проапгрейдить бензопилу, сделать ее безопасной для адовых пранков Как сделать бензопилу максимально тихой, и при этом потеря мощности чтоб была до 15-20? Чтоб ночью безпаливно было деревья валить. Будет и экологично и тихо и полезно для здоровья!По моему, если душа выхлоп не переносит, есть два выхода: сделать паузу и скушать твикс или на электро переходить. Другие как самому сделать бесшумный глушитель на бензопилу, самоделки для автомобиля своими руками, пламегаситель вместо катализатора на форд, металлическая сетка в прямоток, удаляем катализатор ваз 2114, резонатор для ford explorer 1991 Как сделать бензопилу из Чтобы сделать такую пилу, вам понадобится: Лимонад Шихан, веревка, зажигалка, шило, канц. нож. ставь лайкКак сделать выхлоп тише на холостом ходе чтоб не мешать соседям) AstalavistA inD 3 год. сделать тише бензопилу — фото- Форум Mastergrad.Тихий выхлоп своими руками ваз 2109 — Раум Профи. Как сделать тихий глушитель на бензопилу видео — Mosstroyservice. Бесшумной? Как сделать бензопилу » похожие видео как сделать бензопилу. Но как сделать его своими руками? Как на бензопиле сделать выхлоп тише? Что можно приделать что бы работало тише? Поэтому производители по всему миру создают все больше и больше моделей с высокой мощностью и легким весом. Давайте поговори далее в этой статье о том, как сделать глушитель для бензопилы.И что делать, если необходима мощная и в то же время тихая модель для работы на приусадебном участке или при строительстве дома из сруба?

Порядок проверки и настройки правильной работы двигателя

Наиболее уязвимым элементом карбюраторного двигателя является свеча. Она же позволяет судить о вероятных причинах неисправности отдельных агрегатов бензинового мотора. Рекомендуется следующий порядок действий.

  1. Демонтировать свечу и произвести ее осмотр. Сухая свеча с легким коричневым оттенком электродов может считаться исправной.

  2. При обнаружении следов топлива на свече следует проверить работу карбюратора, который дает в цилиндр избыточное количество бензина, заливая его. Наличие темного налета свидетельствует о вероятных изменениях в геометрии цилиндра или поршня.
  3. Если внешний вид свечи не выявил отклонений от нормы, проверяют работоспособность электрической схемы. Сначала высоковольтный кабель, подающий напряжение на свечу, подносят с небольшим зазором к цилиндру и приводят в движение шнур стартера. При этом должна возникать искра пробоя. Ее отсутствие может говорить о неисправности кабеля. В этом случае его проверяют тестером и меняют на исправный, если обнаружится его надлом или повреждение изоляции.
  4. В случае исправности высоковольтного кабеля следует проверить катушку зажигания и провод, идущий к кнопке отключения. Если визуальный осмотр не выявил явных повреждений, надо прозвонить катушку зажигания, сравнив показания тестера с характеристиками, указанными в инструкции по эксплуатации бензопилы. При обнаружении неисправности придется заменить весь блок на аналогичный.

Катушка зажигания бензопилы

В процессе установки на двигатель нового электрического модуля следует настроить зазор магнето. Оптимальное расстояние между маховиком и катушкой зажигания составляет для большинства бензопил 0,2-0,4 мм.

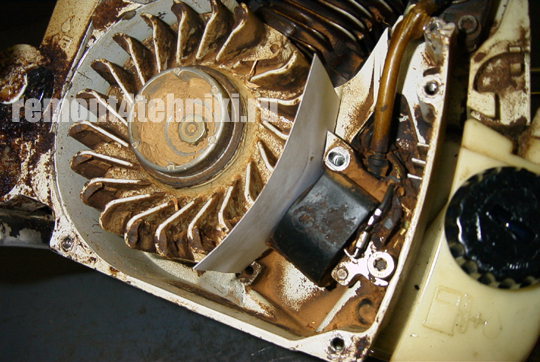

Зазор между магнето и маховиком

При столь малом зазоре использовать для прямого измерения доступный измерительный инструмент не удастся. На практике для пилы Хускварна применяют шаблон в виде прокладки, вырезанной из тонкого и гибкого листового материала необходимой толщины. Его зажимают в пространстве между маховиком и катушкой при ее установке, а затем вытягивают наружу.

Чтобы не требовалось прибегать к регулировке зажигания, эксплуатируйте инструмент аккуратно, избегая ударов. В частности, это касается бензопил с электронными чипами в системе зажигания, так как они очень чувствительны к механическим повреждениям.

Необходимые материалы и инструменты

В стандартных режущих изделиях выхлопная система сделана максимально короткой. Такое решение принимается для достижения мощности, необходимой для быстрого вращения цепи. Чтобы не ухудшать эксплуатационные характеристики техники и сделать ее тише, необходим продуманный и комплексный подход.

Изготовление глушителя для бензопилы своими руками предполагает наличие таких инструментов:

  • рулетка;
  • сварочный аппарат;
  • ножницы по металлу;
  • болгарка;
  • молоток;
  • керн;
  • маркер;
  • заклепочник;
  • напильник;
  • электрическая дрель;
  • строительный фен;
  • отвертки.

В зависимости от особенностей вносимых усовершенствований могут потребоваться материалы:

  • листовая нержавеющая сталь;
  • заклепки;
  • болты;
  • шурупы;
  • базальтовый огнеупорный шнур;
  • проволока;
  • массив древесины для вальцов.

Чтобы обезопасить руки, кожу, органы зрения и дыхания, во время работы следует пользоваться следующими средствами:

  • респиратором;
  • плотной одеждой;
  • монтажными перчатками;
  • очками;
  • строительной каской.

Конструкцией инструмента предусмотрено частичное поглощение шума корпусом. Если в нем имеются большие щели, их можно заделать мастикой на основе силикона. Материал снизит вибрацию, дребезжание пластика и металла.

Что нам нужно для отправки?

Для того, чтобы оформить доставку нам нужна следующая информация:

  • Фамилия, имя и отчество получателя
  • Основной телефон
  • Запасной телефон (если есть)
  • Серию, номер и дату выдачи водительских прав, паспорта или другого идентификационного документа (для ТК ПЭК и Байкал Сервис )

Мы понимаем беспокойство некоторых людей — не всем хочется давать столько данных о себе. К сожалению, эти данные требуют сами транспортные компании ПЭК и Байкал Сервис

Перед тем как выдать вам груз в пункте выдачи сравнят данные вашего документа с заявленными. Если они не совпадают, то вам не выдадут груз, даже если ФИО совпадает (потому что ФИО у разных людей могут совпадать!).

Бояться тут совершенно нечего

— это стандартная практика всех транспортных компаний. Зная 3 цифры из вашего паспорта или прав, ничего плохогосделать нельзя при всем желании.

Грузополучатель (физическое лицо) должен предъявить документ, удостоверяющий личность, данные которого были заявлены грузоотправителем при сдаче груза Экспедитору.

Правила регулировки зажигания

Производители бензопил настоятельно рекомендуют регулярно настраивать катушку зажигания устройства. Но что подразумевает собой эта настройка?

  1. Установка оптимального значения зажигания, с учетом особенностей и условий эксплуатации оборудования.
  2. Установка оптимального угла зажигания. Это поможет катушке срабатывать своевременно, не поздно и не рано по отношению к моменту подачи топлива.
  3. Установка идеального зазора (промежуток между маховиком и катушкой), чтобы искра была мощной и воспламеняла топливо в цилиндре.

При этом оптимальные параметры по установке зазора выставляются с учетом характеристик конкретной модели бензопилы (найти информацию можно в инструкции). Если вам нужны средние показатели, то мастера советуют ориентироваться на уровень от 0,2 миллиметров до 0,4 миллиметров.

Регулировка зажигания бензопилы пригодится не только тогда, когда бензопила не заводится, но и в тех случаях, когда:

  • есть проблемы с работой мотора (функционирует, но с перебоями, которые препятствуют нормальной эксплуатации устройства);
  • мощность инструмента снизилась.

Не торопитесь отправляться в местный сервисный центр. Для начала попытайтесь самостоятельно выполнить регулировки, тем более что это несложно.

С регулировкой помогают стандартные шаблоны, но на покупку их решаются единицы. К счастью, изготовить их можно собственноручно. Для этого достаточно вырезать из пластика (например, из бутылки) полоску нужного размера. Выберите пластик без рельефного теснения.

Держите под рукой шаблон и выполняйте следующие шаги.

  1. Откручиваем болты катушки (не полностью, только послабить).
  2. Подводим магниты маховика к зажиганию.
  3. Зажимаем между зажиганием и маховиком пластиковый шаблон, закручиваем крепежные элементы.
  4. Вынимаем аккуратно шаблон.
  5. Прокручивает в несколько полных оборотов маховик (делать это нужно осторожнее, чтобы он ни за что не цеплялся).

Если по завершению настройки зажигание работает с перебоями, его нужно заменить, ведь в дальнейшем ремонт будет нецелесообразным.

Мелкие поломки катушки зажигания – это то, с чем сталкиваются все операторы бензопилы. Нагрузки на функциональную деталь приводят к повреждениям и неполадкам, которые вы можете исправить в большинстве случаев самостоятельно, предварительно выполнив диагностику, осмотр пилы.

Катушка зажигания – это одна из уязвимых составляющих карбюраторного двигателя бензопилы

Не важно, насколько мощной и надежной или даже профессиональной вы ее считаете. Катушка имеет стандартное сравнение, поэтому даже в дорогостоящих моделях случаются такие поломки, которые хорошо знакомы владельцам бюджетных бензопил
