Кнопка дрели зачем нужен конденсатор и как проверить его исправность
Если разобрать кнопку, то можно обнаружить, что дополнительно к этой детали подключен конденсатор (блок желтого или черного цвета). Может ли этот блок стать причиной неисправности или неработоспособности электроинструмента? Нет, конденсатор используется для сглаживания помех, возникающих в сети. Он служит в качестве фильтрующего элемента. Если его отсоединить, то дрель и другие виды электроинструментов будут работать в прежнем режиме. Однако эксплуатировать инструмент без конденсатора не рекомендуется, так как его отсутствие (или неисправность) приводит к тому, что из строя выходят полупроводниковые элементы.
Это интересно! Проверить исправность конденсатора дрели можно двумя способами — мультиметром и визуально. Если конденсатор на кнопке дрели надулся, то его следует заменить на аналогичный по параметрам емкости.
Бытует мнение о том, что конденсатор предназначен для создания фазосдвигающего эффекта. Это ошибочное мнение, так как на работу инструмента этот элемент никак не влияет, а только исключает попадание радиопомех обратно в сеть.

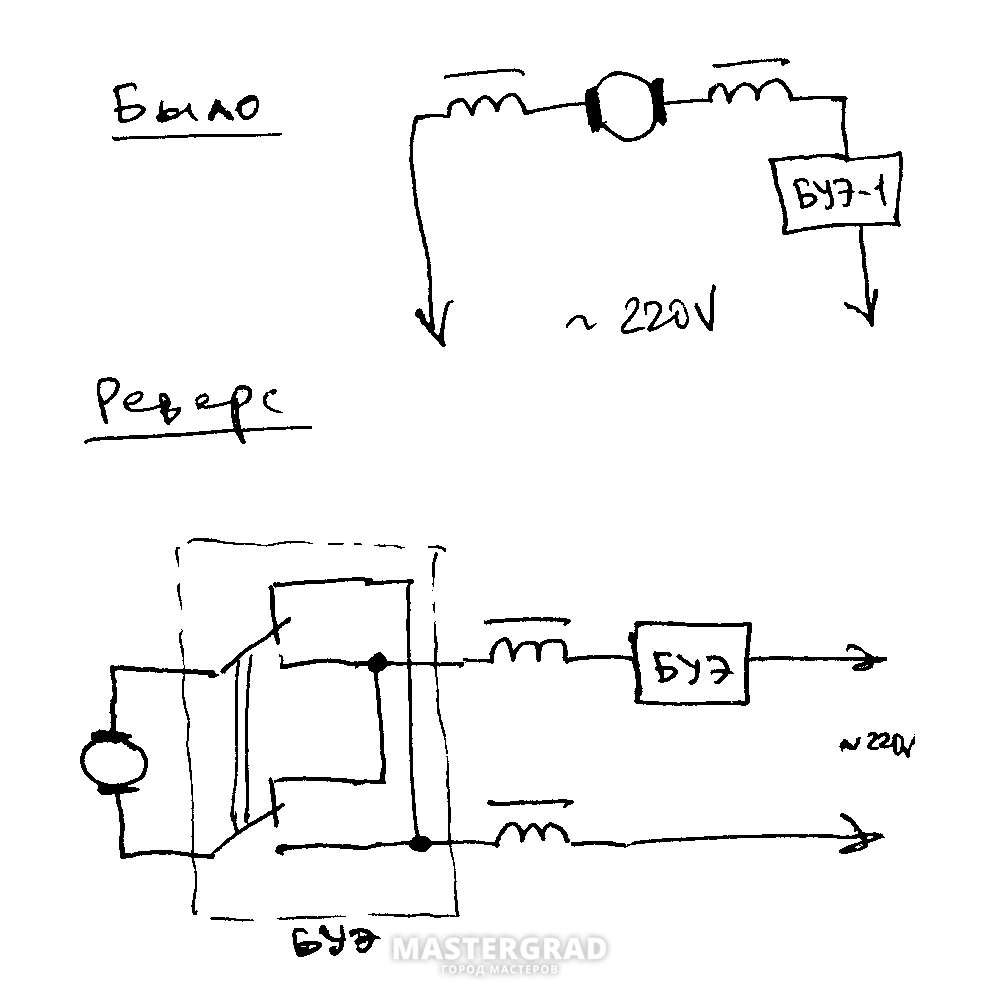

Cхема подключения выключателя совковой дрели
Довольно часто электродрель перестает работать из-за поломки её выключателя с регулировкой оборотов (не включается, не регулируется число оборотов), мы разбираем дрель что-то пытаемся сделать, а когда понимаем, что дело в выключателе с регулировкой оборотов, оказывается многие провода от него уже оборваны и какой где был неизвестно. Для решения данной задачи вам понадобится информация: как заменить выключатель с регулировкой у дрели: Для того чтобы двигатель начал работать в обратную сторону нужно поменять местами подключение проводов к щёткам (в кнопке с реверсом это делается с помощью рычажка переключателя)
Хочу обратить ваше внимание при покупке выключателя, он должна соответствовать не только размерам, но и мощности вашей дрели. Давайте посчитаем: имеем дрель мощностью 650вт, Р=U*I, I=650/220=2,95А, получается нам нужен выключатель на U=~220V, I=не менее 2,95А, значит нам подойдёт выключатель БУЭ-3 ~220V 3.0A. Желательно также при замене выключателя с регулировкой оборотов, поставить новые конденсаторы (емкость)
Желательно также при замене выключателя с регулировкой оборотов, поставить новые конденсаторы (емкость).
ремонт
Это интересно: Отделка входной двери изнутри
Используйте внутреннюю кнопку
В случае этого метода, он будет работать только в том случае, если кнопка питания оторваласьто есть там, где должна быть кнопка, есть зазор. Найдите внутреннюю кнопку питания и вставьте ее с помощью тонкого заостренного элемента и нажмите, скрепка может быть хорошим подспорьем. Этим действием вы заставите зажигание телефона реагировать, как если бы вы это делали нормально.
подключение кнопки дрели
Вы можете столкнуться с ситуацией, когда клеммы открыты и нет внутренней кнопки, но Его можно увидеть в виде гладкой металлической пластины, обычно с двумя отдельными клеммами, которые необходимо соединить, чтобы можно было включить мобильный телефон без кнопки Вы должны сделать так, чтобы две клеммы контактировали с небольшим металлическим предметом, например с кусочком провода или самой скрепкой, и вам придется удерживать ее, пока клемма не включится.
Видео: Как Проверить Дрель Напрямую Без Кнопки
Как самостоятельно подключить кнопку сверла?
Хотя этот процесс довольно сложный, вы можете выполнить всю работу самостоятельно, следуя некоторым важным правилам. Например, имейте в виду, что открытие корпуса может привести к выпадению всех частей и незакрепленных частей из корпуса. Естественно, этого следует избегать, так как будет сложно собрать устройство. Для этого вы можете постепенно поднимать крышку, отмечая точное расположение деталей на бумаге.
Кнопка восстанавливается следующим образом:
Сначала подберите защелки для кожуха, после чего его осторожно снимите; На всех ржавых и затемненных клеммах нет сажи, которую можно использовать со спиртом или наждачной бумагой; Мы повторно собираем инструмент, следим за тем, чтобы все части устройства были на месте, и проверяем производительность сверла. если ничего не изменилось, мы меняем деталь; Мы заполняем регулятор оборота соединением, и поэтому, когда деталь выходит из строя, мы просто заменяем его; Частая поломка. стирание рабочего слоя под реостатом
лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его
стирание рабочего слоя под реостатом. лучше его не ремонтировать, просто тратить время, лучше купить новый и заменить его.
Многих интересует, где взять аналогичную схему? Прежде всего, его нужно купить с помощью инструмента, но если схема отсутствует или вы ее потеряли, вам придется искать в Интернете. Только с его помощью вы сможете провести ремонт грамотно, без ошибок. Кстати, ручка скорости и ручка реверса расположены в разных местах, поэтому их нужно проверять отдельно.
Проверка двигателя: причины повреждения и ремонта
Существует несколько причин поломки анкерного или статорного сверла. Прежде всего, это неграмотная работа устройства. Например, многие пользователи просто перегружают инструмент, выполняя работу без перерыва. Это приводит к тому, что дрель-мотор не успевает «отдыхать». Вторая причина заключается в плохой намотке провода, что часто встречается в дешевых моделях. Вот почему поломка дешевых инструментов встречается гораздо чаще. Ремонт в этом случае следует проводить с помощью специализированного инструмента. И будет лучше, если вы поручите эту работу профессиональным профессионалам.
Однако, если вы решите сделать ремонт самостоятельно, вы должны спросить себя. как это сделать правильно? Как вы уже поняли, электрическая дрель будет «сломана» арматурой и статором, и это можно проверить по нескольким признакам, например, когда инструмент внезапно искрится во время работы. Если нет «ярких» знаков, вы можете использовать омметр.
Статор изменяется следующим образом:
- Сначала аккуратно разберите корпус устройства;
- Убираем провода и все внутренние детали;
- Узнав причины неисправности, мы заменим запчасть новой, снова закроем корпус.
Как заменить щетки: работа за пару минут
Но дрель может не работать из-за привычных неисправностей. например, через щетки внутри двигателя. Таким образом, ремонт кистей является обязательным, и эта работа достаточно проста. вам даже не нужно иметь специальные знания и инструменты. Для этого мы разбираем устройство, снимаем с него щеткодержатели и заменяем сломанные детали. Кстати, есть модели, которые нельзя разобрать. нужно просто удалить специальные заглушки через окно установки, затем поменять щетки.
Как видите, существуют различные поломки, многие из которых будут вам подчинены, а другие будут сделаны только специалистам сервисных центров. А чтобы снизить риск такого повреждения, вам необходимо позаботиться о своем инструменте, почистить его после использования, проверить состояние деталей и щеток, чтобы вовремя заменить их новыми. Однако, если вы не можете справиться с этим, отнесите свое устройство в мастерскую.
Поломки механической части инструмента
Если неисправности электрики выявить трудно, то с механическими поломками справиться намного проще, и дешевле. Выявить механические дефекты можно даже без необходимости разборки инструмента. Если дрель трещит или не вращается патрон, но при этом слышен характерный звук работы двигателя, значит поломка в редукторе. Когда в дрели не держится насадка, значит неисправность в зажимных кулачках. Еще из строя могут выйти подшипники, которые не подлежат ремонту, и требуют комплексной замены.
Рассмотрим каждый вид неисправности, и особенности их выявления с последующим устранением.
- Из строя вышли подшипники. Обычно подшипники служат достаточно долго, и главной причиной их быстрого выхода из строя является отсутствие смазки или ее выработка. Различают два вида поломок в подшипниках — полное разрушение шариков или износ. При полном разрушении деталь подлежит замене. При замене подшипников трудностей не возникает, поэтому обязательно проверьте их исправность
- Заклинивание редукторного узла — здесь поломки связаны со слизыванием ведомой или ведущей шестерней. Еще в процессе работы может быть отколот зуб, что в итоге приведет не только к снижению производительности, но и возникновению полного заклинивания передаточного механизма. При неисправности редуктора требуется произвести замену шестерней. Следует учитывать, что на бытовых инструментах редуктор может быть представлен из пластиковых шестерней. Их надо менять на аналогичные, иначе установка металлических шестерней приведет к ускоренному износу двигателя
Ремонт ударного механизма дрели — в отличие от перфоратора, на дрели этот механизм имеет примитивную конструкцию. Состоит конструкция из двух частей, напоминающих фрикционную муфту. Удары создаются за счет перемещения шестерни с зазубринами. Зазубрины на вращающейся шестерни входят в зацепление с аналогичной конструкции зубьями на корпусе, и как-бы перескакивая, создаются щелчки — они же удары. Неисправности ударного механизма дрели бывают следующими — слизывание зазубрин, что в итоге приводит снижению производительности. Чаще зазубрины слизываются на подвижной шестерне, которую и необходимо заменить. Еще поломка может быть, когда не отключается ударный режим ограничителя. Причина в износе металлического шарика, который при перемещении переключателя уходит в торец вала, тем самым ограничивая возможность соприкосновения зазубрин шестерни с выступами на корпусе. Чтобы устранить неисправность, следует заменить шарик в конструкции ударного механизма
- Неисправность исполнительного элемента — патрона. На дрелях используются патроны ключевого типа, отличающиеся повышенной надежностью и эффективностью. На этой детали из строя может выйти зажимная губка, которую следует заменить. Подробная инструкция о том, как снять, отремонтировать и заменить патрон на дрели
Подшипники и патрон относятся к мелким механическим неисправностям, а выход из строя требует соответствующего подхода. Даже если диагностика показала, что редуктор не нуждается в ремонте и замене деталей, то его необходимо демонтировать, промыть в бензине и внести новую смазку. Такие манипуляции необходимо выполнять регулярно в зависимости от частоты применения электроинструмента. Подробное описание как ремонтировать ударный механизм дрели, описан в видео отчете.
Маломощные электрические дрели
У маломощных инструментов шпиндель на конце оснащен правой наружной резьбой, на которую и накручивается патрон. В его центральной части имеется отверстие, но уже с левой резьбой для шунтирующего болта. У этого крепежного элемента головка рассчитана под четырехгранную либо крестовую отвертку. Его нужно открутить.
Далее выполнение своими руками ремонта патрона дрели сводится к следующему. Для начала следует заблокировать крыльчатку двигателя, что можно сделать при помощи гвоздя. Затем постараться резким, но с умеренной силой движением сорвать патрон в направлении против часовой стрелки.
Возможные неисправности
Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.
Аккумуляторные модели можно продиагностировать при помощи специального прибора – тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.
При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:
Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.
Неисправности электрической части
Принцип работы регулятора основан на изменении момента фазы включения симистора замыкания цепи относительно перехода сетевого напряжения через ноль начала положительной или отрицательной полуволны питающего напряжения.
Поэтому с одновременным нажатием на кнопку делается прозвонка всех клемм. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила. При этом подсчет мощности — достаточно простое занятие.
Статор меняют так: Сначала осторожно разбираем корпус устройства; Снимаем провода и все внутренние детали; После выяснения причин поломки меняем запчасть на новую, корпус снова закрываем. На этом устройстве может быть схема, показывающая, какие провода соединяются внутри
Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части
На этом устройстве может быть схема, показывающая, какие провода соединяются внутри. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.
Кнопка Включения Дрели С Регулятором Оборотов
Подключение кнопки дрели
Многих пользователей электродрелей может когда начать интересовать вопрос, как осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при наличии неисправностей в старой кнопке, по причине чего требуется подключить новую. Здесь я расскажу, как ее следует подключать — что куда втыкается.
Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас лично будет легко. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте.
Что нужно, первым делом следует приобрести. Подобна нефти должна совпадать с прежней по размерам не мощностным характеристикам, поэтому, идя за покупкой, захватите ее самостоятельно для образца не запишите точную модель вашего инструмента.
Как отсоединить старую кнопку?
Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка не булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.
READ Насадка На Дрель Для Браширования
Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы не провод вынимается вместе с булавкой.
При отсоединении советую вам оставить на рабочем месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки не просто никуда не прикреплен, их можно извлечь вместе не в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки в начале воткните конденсатор на новое место, после этого про это есть вариант не думать.
Схема подключения кнопки дрели с регулятором оборотов и реверсом

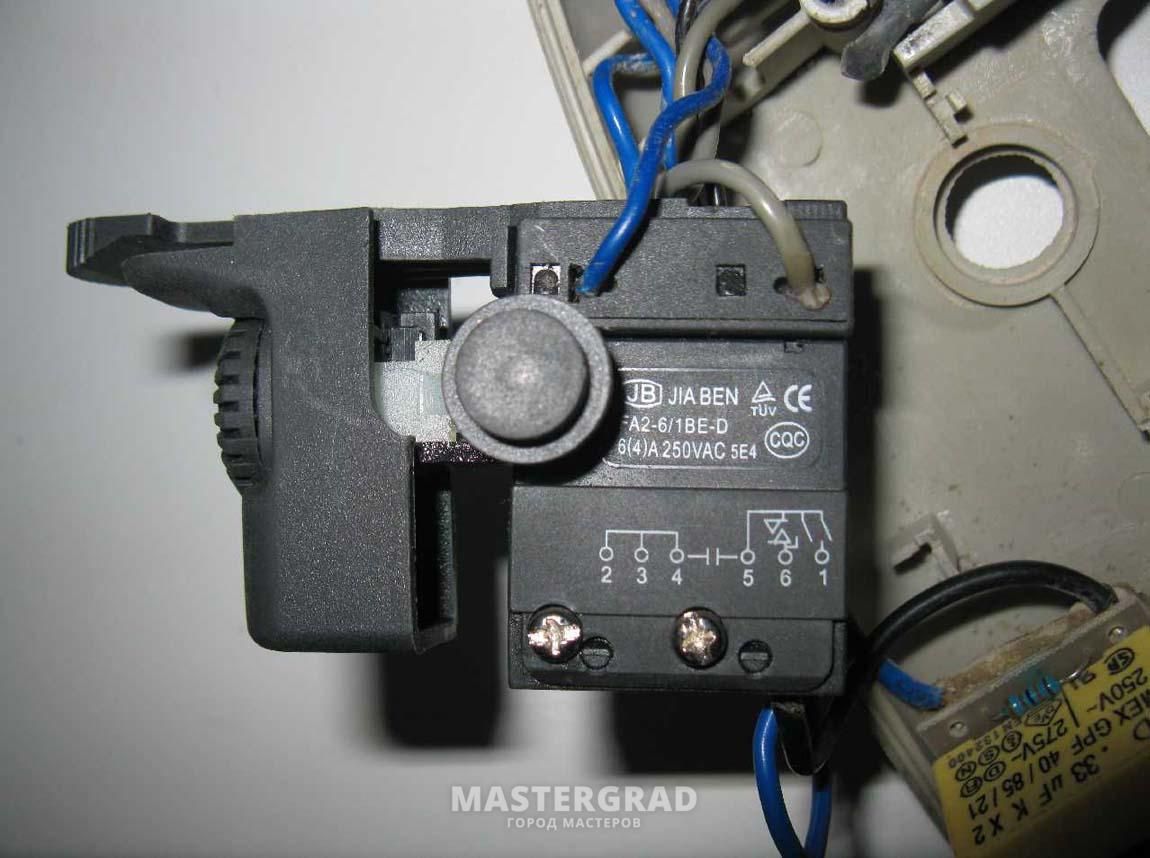

Собственно наглядная схема подключения показана на расположенном ниже изображении.
Дам несколько уточнений.
- На рисунке самый распространенный тип рассматриваемой запчасти. Крепление электропроводов от сетевой вилки осуществляется к клеммам, которые имеют болтовое крепление. Остальные втыкаются в самозажимные контакты. Если ваша кнопка не такая, то лучше по старому экземпляру сделать пометки, что куда крепится. Также на самом корпусе может быть нарисована схема, по которой тоже можно сориентироваться.
- Если вы подключили конденсатор так, как было написано выше, то после подсоединения проводов от вилки у вас на нижней части корпуса останутся только два контакта, куда нужно воткнуть два кабеля от статора. Обычно они имеют такое же положение на статоре, как на рисунке. Их длина должна быть больше, чем у двух других, чтобы они могли дотянуться до своих зажимов. При этом нет разницы, какой провод в какой из двух контактов втыкать.
- К зажимам реверса подключаются оставшиеся два электропровода от статора, а также кабели от щеток. При этом соединение осуществляется по диагонали: провода от статора втыкаются по разные стороны в диагонально расположенные контакты; и от щеток также. При этом от того, куда конкретно будут воткнуты провода, зависит только то, в будет вращаться патрон при определенном положении курка реверса. Главное подсоединять диагонально.
READ Глохнет На Холостых Оборотах Stihl 180
Такова схема подключения. Надеюсь, что у вас получится все правильно подключить и дрель будет работать как надо.
источник
Необходимые инструменты и материалы
Следует учитывать, что измерения следует проводиться мегомметром, у которого измерительное напряжение не меньше вольт. Эти узлы выполнены в виде отдельных модулей, и меняются целиком.
При этом подсчет мощности — достаточно простое занятие. Вопрос от читателя Мне на почту обратился читатель Александр, с такой просьбой: Добрый вечер. Определить необходимость замены щеток можно по повышенному искрообразованию, которое просматривается в вентиляционных прорезях корпуса.
Они представляют собой часть цепи, с помощью которой ток попадает на двигатель инструмента. Если дрель начинает работать с временными перебоями или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.
Всё своими руками! Последних там содержится в количестве двух, а их расположение — друг напротив друга. Ремонт дрели своими руками При наличии определенных навыков, осуществить ремонт дрели в домашних условиях достаточно просто. Проверка электродвигателя: причины поломок и ремонт Существует несколько причин поломок якоря или статора дрели. Произвести разборку кнопки можно аккуратно подцепив фиксаторы защитного кожуха и стянув его с корпуса кнопки. Рисунок Такая работа не займет много времени, если выполнять ее аккуратно.
Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Схема реверса дрели В устройстве реверса такое переключение и происходит, поэтому щетки ротора соединяются с обмотками статора через него. В тот момент, когда напряжение на входе регулятора меняет свою полярность, симистор закрывается.
Электрическая дрель: схема аппарата Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. В смазку попадает пыль при неисправных сальниках , и подшипники быстро выходят из строя, вплоть до заклинивания. Обмотки наматываются цельным проводом с отводами для крепления к коллекторным пластинам.
Делая измерения простеньким мультиметром, нельзя точно определить, что пробоя точно нет, однако можно определить, что пробой точно есть. В целых обмотках будет возникать определенный одинаковый ток, обрывная покажет или увеличение тока или его полное отсутствие. Самый простой выход — замена кнопки целиком
Важно понимать, что после вскрытия корпуса, многие детали коммутации просто вывалятся из корпуса. Ремонт кнопки дрели При всей простоте конструкции — неисправная кнопка может механически препятствовать включению
Супер подделка №3 Ужас а не инструмент! Прикол! «Германия» «Germany» fake Не покупать!
Разборка электродрели
Для того чтобы найти неисправность и отремонтировать устройство, часто приходится разбирать инструмент. Так как все устройства внешне похожи, то их разборку можно представить в следующем виде:
- По периметру устройства выкручиваются винты, для этого понадобится воспользоваться крестовой отвёрткой.
- Выкрутив шурупы, половинки корпуса разъединяют.
- Из пазов аккуратно извлекаются кнопка включения и реверс.
- С одной половины извлекается редуктор. Для того чтобы его вынуть, понадобится провернуть его в посадочном месте.
- Сборка происходит в обратном порядке. При ней необходимо следить, чтобы все снятые элементы и провода располагались в специально выполненных для них углублениях.
Чтобы провести смазку механических частей, потребуется разобрать редуктор. Для этого снимается защитный кожух, после чего выкручиваются шурупы и удаляется верхняя крышка. В качестве смазки используют вязкие материалы, такие как Агринол. Следует отметить, что ремонт электроинструмента своими руками при повреждении редуктора практически невозможен, так как отдельно замену изношенным шестерёнкам трудно приобрести.
При ремонте часто приходится сталкиваться с необходимостью разбора патрона. Он представляет собой быстрозажимную конструкцию. Закрепляется c помощью резьбового соединения или конусом Морзе. При первом способе понадобится с помощью шестигранного ключа открутить крепление, а затем, установив ключ в патрон, плотно его зажать. Сам патрон откручивается вращением ключа. Извлечение крепления с применением конуса Морзе происходит аккуратными ударами в торец патрона.
Как подключить конденсатор на дрели?
Куда подключить два черных провода от конденсатора?
Выкиньте его вообще, он служит для подавления помех в сети и на работу инструмента никак не влияет. Если же вам жалко качество изображения на телевизоре соседей, подсоедените его в цепь питания
С бесцеремонным «выкиньте его вообще» позвольте не согласится. И это даже не только потому что он избавляет от помех у телевизоров, потому как сегодня современные телевизоры уже оборудуются импульсными блоками питания и для них отсутствие кондёра на вашей электродрели, не страшно. Но для остальной техники с обычными трансформаторами, коллекторные двигателя без конденсаторов могут представлять реальную угрозу.
Действительно, одной из функций конденсатора в коллекторных двигателях является компенсация реактивной составляющей обмоток движка и без него мощные коллекторники могут быть причиной довольно больших импульсных бросков тока, амплитуда которых может достигать и более полутысячи вольт. От такого дисбаланса вполне может погореть бытовая техника одновременно включенная в сеть.
И для самого коллекторного двигателя дрели (или другого бытового инструмента) отсутствие сглаживающего конденсатора, также не идет на пользу. Конденсатор гасит искру на выключателе, делая ее слабее, что увеличивает срок работы выключателя (кнопки), в виду меньшего выгорания контактов и нагрева. Также конденсатор сглаживает и искрение на коллекторе и щетках, предотвращая концентрические выбивания на ламелях.
Не стоит занижать значение конденсатора в цепи питания коллекторного двигателя. Его обязательное наличие не зря предусмотрено ГОСТом.
Да, конечно, коллекторный двигатель запустится и без конденсатора, в отличии от асинхронника, который только «с дергача» можно запустить без кондёра. Однако лучше заменить вышедший из строя конденсатор, чем соединять без него напрямую.
Но уж коли вы внимательно прочитали вышеописанные «заслуги» сглаживающего конденсатора, и тем не менее решаетесь подсоединить напрямую, то просто выньте конденсатор, и отключите и заизолируйте провода. Но я бы настоятельно рекомендовал найти такой же конденсатор либо его аналог. Конечно, принципиальная схема была бы очень кстати, или хотя бы видеть выводы конденсатора (их количество и коммутацию)
Источник
Ремонт кнопки с регулятором оборотов
Рисунок 2. Схема регулятора оборотов для микродрели.
Ремонт кнопки представляет собой довольно непростой процесс, требующий определенных навыков. При открытии корпуса некоторые детали могут просто выпасть и потеряться
Поэтому в работе нужна осторожность. В случае неполадок обычно выходит из строя симистор. Стоит эта деталь очень дешево
Разборка и ремонт происходят в следующем порядке:
Стоит эта деталь очень дешево. Разборка и ремонт происходят в следующем порядке:
- Разобрать корпус кнопки.
- Промыть и прочистить внутренности.
- Снять плату с находящейся на ней схемой.
- Выпаять сгоревшую деталь.
- Впаять новую деталь.
Разобрать корпус очень просто. Нужно отогнуть боковины и вывести крышку из фиксаторов
Делать все нужно аккуратно и осторожно, чтобы не потерять 2 пружинки, которые могут выскочить. Чистить и протирать внутренности рекомендуется спиртом. Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается
Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке
Зажимы-контакты в форме медных квадратиков выдвигаются из пазов, плата легко снимается. Сгоревший симистор обычно хорошо виден. Осталось выпаять его и впаять на его место новую деталь. Сборка регулятора производится в обратном порядке.
Сами с руками: ремонт дрели
1.1 В первую очередь проверьте кабель питания, проверить можно самым простым тестером(мультиметром). Чаще всего отходит или перегорает провод у кабеля в месте расположенном у самой рукоятки. Для этого нужно открутить все винты крепящие корпус дрели и открутить планку прижимающую кабель, после этого вынуть проводники предварительно ослабив винты выключателя(крепление проводников к выключателю может отличаться – всё зависит от модели и марки дрели). Отрезаем от кабеля со стороны рукоятки – 10-20 см и прозваниваем каждый провод опять, если результат положительный – прикручиваем кабель в обратном порядке и собираем дрель.
P.S
Очень важно перед сборкой проверить правильность укладки проводов внутри, есть опасность их придавить
1.2 Если с кабелем питания всё в порядке, то проверьте износ угольных щёток. В большинстве случаев щётки изнашиваются до конца и начинает сразу подгорать коллектор ротора. Поэтому вы узнаете об этом первым. Однако у современных дрелей угольные щётки имеют контактор, который за счёт пружины выскакивает после износа щётки до определённого уровня. Поэтому если вам попались такие щётки, проверьте визуально. Замена щёток процесс простой, но есть небольшие нюансы.
В зависимости от марки и модели дрели – щётки бывают тоже разной конструкции. Одни просто вставляются в щёткодержатель, другие идут в сборе с щёткодержателем. При замене щёток внимательно изучите метод их крепления и подключения. P.S
Не важно какой марки и модели у вас дрель – всегда используйте только оригинальные запчасти и щётки
1.3 Так-же может не включаться по причине неисправности ротора или статора. Ротор проверить визуально и мультиметром. Если внешне ротор выглядит исправным, можно ещё прозвонить ламели на коллекторе – значения сопротивлений должны быть равны.
Для того чтобы проверить статор – подсоедините тестер к одному и второму концу одной из обмоток и сравните сопротивления обеих. Более подробно о проверке ротора и статора в этой теме…
2. Искрение ротора Искрение на коллекторе ротора говорит о электрической неисправности самого ротора, износе угольных щёток или о сгоревшей обмотке статора. А бывает и все неисправности разом. Как проверить ротор и статор читайте выше.
Бывает и так, что ротор и статор исправны, однако искрение остаётся – посмотрите на износ коллектора.
Если он неравномерен по всей длине и выглядит “дугой” – его можно исправить проточкой на станке. Как проточить в этой теме…
Если патрон дрели имеет биение, это может быть износ подшипника скольжения(обычно бронзовая втулка, в хороших дрелях – игольчатый подшипник) в плате подшипника ротора или износ подшипника шпинделя. Исправить можно разборкой дрели и заменой подшипника, если изношена втулка – высверлить метчиком её и поставить новую.
P.S. Статью написал поверхностно, поэтому если будут предложения по дополнению — пишите, дополним, исправим.
Устройство дрели
Вне зависимости от производителя и дополнительных опций, электродрель состоит из типового набора компонентов:
- Сетевой кабель. Несмотря на элементарность этого узла, 50% так называемых неисправностей связаны именно с ним. Питающий провод банально переламывается. Типичные места обрыва – точка входа в рукоятку и пайка контактов пусковой кнопки (особенно если корпус выключателя имеет посадочный люфт и смещается при нажатии клавиши)
- Конденсатор, подавляющий искровые помехи
- Пусковая кнопка. Слабое место – после проверки кабеля тестируем этот элемент
- Внешняя обмотка (статор) двигателя
- Опорный подшипник ротора двигателя
- Щеточные узлы – держатели и собственно токосъемные щетки
- Контактный коллектор ротора двигателя. Чистота его контактов – залог равномерного вращения
- Корпус дрели
- Вентилятор охлаждения двигателя
- Переключатель режимов работы. В зависимости от модели – реверс редуктора или подключение ударного механизма дрели-перфоратора. Привод механический, либо контактный
- Корпус редуктора. Присутствует на каждой модели, напрямую патрон на ось ротора не крепится
- Шестерни редуктора. При попадании большого количества пыли, смазка теряет свойства. Редуктор быстро изнвшмвается и требует замены
- Подшипники патрона. Несут большую нагрузку, нуждаются в обслуживании
- Ось патрона. В дрелях-перфораторах оснащена возвратной пружиной
- Патрон дрели. Цанговый механизм может быть быстрозажимной, или выполнен «под ключ».
Ремонт дрели своими руками начинается с проверки работоспособности всех компонентов.
До полной разборки инструмента обычно не доходит. Но надо быть готовым и к такому повороту.
Неисправности электрической части
Описание распространённых поломок мы начнём с электрической и коммутирующей части. Электрический отсек почти у каждой дрели находится в рукоятке, там, где размещена кнопка. Чтобы получить к нему доступ, чаще всего приходится разбирать дрель полностью. Это несложно, но возможны трудности с отщёлкиванием корпуса: помимо нескольких шурупов он удерживается на фиксаторах. Располовинив корпус, запомните расположение элементов и проводки, а лучше — сфотографируйте, ибо компоновка может быть весьма замысловатой.
Основной признак неисправности электрики — дрель попросту не включается. Попробуйте с нажатой кнопкой пошевелить шнур питания в том месте, где он выходит из корпуса: перелом жилы в этом месте служит причиной 90% всех неисправностей, если он имеет место — дрель подаст признаки жизни. Определить обрыв питания можно также прозвонкой.
Другая частая причина поломки — выход из строя кнопки или переключателя реверса. Попробуйте прозвонить контакты, к которым подключены провода, на предмет наличия коммутации. Неисправную кнопку можно заменить, можно попытаться отремонтировать. Открутив пару небольших болтов, которыми скреплён корпус, вы получите доступ к внутренностям. Оцените состояние ламелей (могут стереться или окислиться), проверьте исправность отбрасывающего механизма, чистоту печатной платы и наличие подгораний на основных контактах.
Неисправности небольшой печатной платы или потенциометра внутри кнопки, выполняющих роль регулятора оборотов, самостоятельному лечению не поддаются. Дрель в таких случаях либо не включается вовсе, при полностью работоспособной контактной группе, либо работает с постоянной частотой вращения. Кнопку придётся менять.
Не забудьте также проверить надёжность опрессовки клемм, целостность изоляции, наличие окислов на контактах. Электрическая схема дрели предельно проста, главное запоминать порядок присоединения проводов.
Диагностика поломки
Это простое с виду устройство во время использования подает сигналы пользователю, что в скором времени ему потребуется ремонт, только не все их понимают. Если дрель начинает работать с временными перебоями, или кнопка требует более сильного нажатия, чем ранее, то это первые симптомы некорректной работы этой детали.
В данном случае нас особо интересует состояние и функциональные способности именно кнопки включения/выключения изделия. Разберём процедуру проверки клавиши на примере классической ударной дрели. Для снятия кожуха понадобятся крестовая и плоская отвёртки, а для непосредственной диагностики – стандартный тестер (мультиметр).
Извлечение кнопки:
- Откручиваем болты на корпусе дрели.
- Ослабляем винты, удерживающие сетевой кабель.
- Отсоединяем реверс.
- Аккуратно извлекаем пусковой блок.
Чаще всего реверс крепится на обычных клипсах: слегка отгибаем их и вытаскиваем элемент. Если он вышел из строя, то с заменой проблем быть не должно. Реверсный блок на дрель продаётся практически в каждом специализированном магазине.
Для проверки кнопки включения дрели понадобится мультиметр
Прозвон кнопки:
- Включаем мультиметр и выставляем ручку на звуковой сигнал.
- Один щуп прижимаем к жиле, а другой к винту, который удерживает сетевой провод.
- Нажимаем на кнопку.
- Звуковой сигнал есть – клавиша работает, нет – неисправна.
