Как просто быстро и легко сделать садовый измельчитель для веток и травы

Садовый измельчитель своими руками: основные элементы конструкции

Садовый измельчитель, он же шредер или чиппер, существенно облегчает процесс ухода за дачным участком. С его помощью можно легко очистить территорию от веток и травы. Переработанное сырье можно заложить в компостную яму для получения натурального удобрения. Полученную мелкую древесину целесообразно использовать в качестве дров для отопления домика. Измельченная щепа от фруктовых деревьев идеально подходит для копчения мяса.

Шредер для травы и веток поможет справиться с растительным мусором на участке

Конструкция садового шредера достаточно проста. Она состоит из таких основных деталей:

  • бункера;
  • привода;
  • измельчительного механизма;
  • металлической рамы с защитным кожухом.

Некоторые модели могут быть оборудованы дополнительными элементами:

  • бункером для измельченного органического мусора;
  • проталкивателем;
  • ситом для регулирования фракции щепы.

Принцип работы любого измельчителя такой же, как у мясорубки и заключается в следующем. При включении шредера в работу начинает запускаться двигатель, который приводит в действие рабочий вал, оснащенный режущим механизмом. В это время садовый мусор попадает в приемную воронку и с помощью режущего устройства измельчается до состояния мелкой щепы.

Щепа из измельченных веток может использоваться в качестве компоста для растений

Измельчительный механизм

Перед тем как приступить к созданию самодельного шредера, необходимо четко определиться с видом отходов, которые он будет перерабатывать. Это напрямую зависит от его конструктивных особенностей и рабочих характеристик. Садовые измельчители классифицируются по трем основным параметрам: типу и мощности двигателя и виду измельчительного механизма.

Существуют следующие варианты измельчительного механизма:

  • фрезерный, для переработки твердой древесины;
  • ножевой универсальный;
  • валковый, для перемалывания тонких веток деревьев и кустарников;
  • с вращающимися турбинами для измельчения толстых веток;
  • молотковый, для утилизации тонких веток;
  • триммерный, основанный на использовании лески, для мягкого мусора.

При самостоятельной сборке измельчителя отдается предпочтение ножевой системе или наборной из дисковых пил. Можно выполнить двухвалковую конструкцию, при которой два-три ножа устанавливаются на массивном диске и вращаются друг другу навстречу.

Различные типы измельчительного механизма: 1 — молотковый, 2 — фрезерный, 3 — ножевой фрезерно-турбинный, 4 — ножевой дисковый

Тип и мощность двигателя

Шредер может быть оснащен электрическим или бензиновым двигателем. У каждого из них есть свои важные достоинства и некоторые недостатки. Измельчитель садовый, работающий на бензине, более мобильный. Его работа не зависит от источника электропитания. Он способен перерабатывать более толстые крупные ветки. Однако такие чипперы более громоздкие и тяжелые. К тому же они выделяют в атмосферу вредные вещества в процессе своей деятельности.

Измельчители с электродвигателем более легкие и удобные в эксплуатации. Однако они уступают по показателю мощности и зависят от энергоресурса.

Возможность перерабатывать определенный вид садового мусора зависит от мощности двигателя. Для маленьких объемов отходов, где диаметр веток не превышает 20 мм, достаточно двигателя мощностью 1,5 кВт. Если необходимо перемалывать ветки толщиной 20-40 мм, то тогда целесообразно использовать двигатель мощностью не менее 3,5-4 кВт. Справиться с крупной древесиной 100-150 мм в диаметре смогут измельчители, оснащенные двигателем мощностью 6 кВт.

Шредер с высокой производительностью способен перемалывать ветки диаметром до 100 мм

Следующей особенностью конструкции шредеров является тип привода. Эту функцию может выполнять цепь, ремень или сам вал двигателя, на котором осуществляется фиксация ножевого механизма.

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

• стальными уголками;

• металлической емкостью (обычной вываркой);

• самодельными либо готовыми ножами (например, от газонокосилки);

• крепежными элементами;

• листовой жестью.

Из инструментов потребуются:

• электродрель;

• сварочный аппарат и электроды к нему;

• угловая шлифовальная машина, чтобы резать уголки;

• гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

• нарезают болгаркой уголки на куски;

• из них сваривают раму, напоминающую стул;

• приваривают полку из куска листового металла;

• к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;

• прорезают сбоку выварки отверстие примерно 10 на 10 см;

• к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;

• делают на дне выварки отверстие в центре;

• устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;

• ставят нож или диск на углошлифовальную машинку.

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгаркидлиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Особенности правильной эксплуатации самодельных агрегатов

Существует еще очень много вариантов, как сделать измельчитель для веток в домашних условиях, но все зависит от имеющихся в распоряжении деталей, инструментов, а также особенностей применения изделий. Вышеописанные инструкции дают понять, что изготовление самодельного устройства не требует больших затрат, и поэтому если не желаете тратиться на покупки не дешевых инструментов, то сделать их можно самостоятельно, уделив несколько часов или дней свободного времени. После того, как конструкция будет готова, перед ее испытанием и применением рекомендуем ознакомиться со следующими тонкостями эксплуатации:

Работы проводить обязательно в защитных очках. Ведь не исключается вылет осколков из подающего бункера, которые могут привести к серьезным травмам. Используйте также перчатки, специальную обувь, наушники и головной убор.
Если в подающем бункере застряла ветка, то не пытайтесь ее достать рукой или подтолкнуть. Для таких случаев следует подготовить специальную палку с разветвлением на конце, которой можно толкать застрявшие ветки, траву и листья.
Не пытайтесь забросить в измельчитель ветку большого диаметра. Кроме того, что это опасно, так вы еще и быстро выведете из строя машину. Если двигателю не хватит мощности раздробить древесину, то она застрянет внутри, и заклинит вал. Мотор от перегрева может сгореть

От больших по диаметру бревен также быстро изнашиваются ножи, поэтому очень важно определиться с диаметром измельчаемых веток, и перед их дроблением, провести сортировку.

Категорически противопоказано бросать в шредер камни, стекло и металл. Кроме того, что они могут заклинить двигатель, так еще и несут опасность для жизни человека

Мелкие частицы могут вылететь из подающего бункера, и попасть в человека, нанося ему увечья.
В случае заклинивания вала, необходимо немедленно отключить электродвигатель от сети, а бензиновый мотор заглушить. Последующий запуск разрешен в том случае, когда будет устранена причина заклинивания.

Подводя итог, надо отметить еще один очень важный момент — необходимость регулярного проведения обслуживания. В частности, следует периодически проверять качество заточки режущих ножей. При их притуплении повышается нагрузка на двигатель, что приводит к быстрому перегреву, и выходу его из строя.

Обязательно нужно регулярно проверять качество креплений, так как от вибраций не исключено раскручивание болтов или гаек, что может привести к травматическим последствиям для человека. Используя выше предложенные идеи и собственные задумки, не составит большого труда сделать качественный и высокоэффективный садовый измельчитель в домашних условиях.

Публикации по теме

Лазерный уровень своими руками процесс изготовления

Насадка на болгарку штроборез самостоятельное изготовление

Как болгарку использовать для изготовления циркулярки

Делаем из шуруповерта ледобур простая инструкция

Главные преимущества самодельных садовых измельчителей

Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.

Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.

В качестве емкости для сбора щепы можно использовать обычное ведро

Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.

Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.

Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.

Для легкого перемещения измельчители могут оборудоваться колесами

Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.

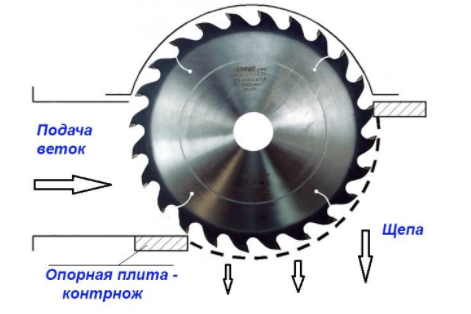

Дисковый веткоизмельчитель для мотоблока своими руками

Ход сборки:

  1. Изготавливаем раму измельчителя. Для нее нам понадобятся: Равносторонний уголок с шириной 5-6,3 см; Сварная полая заготовка из уголков со стороной 3,5 см; Труба-профиль 4 х 4 см; Швеллер; Трубы с сечением 0,32-0,48 м. В итоге должна получиться стойка, показанная на рисунке. Для дополнительной жесткости ее можно усилить поперечинами, а для удобства – ручкой или колесами;
  2. Подбираем базовую площадку – лист нержавейки с толщиной 1 см, размеры которого подбираются исходя из количества отверстий для монтажа и их разброса по плоскости;
  3. Приспосабливаем механизм натяжения ременной передачи: отверстия для установки мотора от мотоблока выполняются так, чтобы его можно было перемещать относительно горизонтальной плоскости и стягивать болтами в нескольких положениях; ставим плиту на шарнир. В этот момент от двигательной массы должен притянуться ремень; с противоположной стороны плита зажимается шпильками;
  4. Вытачиваем вал измельчителя, на котором будут располагаться режущие элементы. Ее основой может стать любая стальная заготовка, которая после токарных работ приобретет цилиндрическую форму. Посадочный размер вала выбирают произвольно под имеющиеся дома подшипники (2 шт.) – например, от задних полуосей «Жигули». Под каждый из них потребуется корпус с фланцевыми соединениями, которые можно купить или приспособить самодельные;
  5. Выполняем на готовом валу резьбу для агрегации с режущими деталями согласно предложенного чертежа;
  6. Приобретаем около 15-20 дисков для циркулярной пилы с твердосплавными напайками (все одного размера);
  7. Предварительно заготавливаем комплект прокладок для защиты вращающихся полотен от смещения. В качестве таких шайб берется листовая сталь;
  8. Поочередно нанизываем дисковые ножи и прокладки, оставляя между зубчатыми полотнами 8-10 мм. Расположить их можно асинхронно для большей режущей способности;
  9. Собираем погрузочный бункер для веткореза на мотоблок. Это должен быть короб с массивными стенками и прочным основанием. Для обеспечения предварительного измельчения древесного мусора его можно дооснастить неподвижным ножом. Приваривают его под прямым углом к режущему блоку;
  10. Обустраиваем базу для боковой установки шарикоподшипников на шредер для мотоблока;
  11. Организовываем раструб – подающий кожух, который должен защищать руки оператора от вращающихся деталей;
  12. Собираем измельчитель согласно схемы.

При желании измельчитель можно модифицировать, усилив вспомогательным валом. Он становится затягивающим механизмом, который упрощает подачу веток. Для этого вытачивается второй вал, вдоль которого наваривают стальные прямоугольники. Его подсоединяют к основной передаче веткоизмельчителя и понижают его передачу.

Полученная приставка к мотоблоку имеет такие технические параметры:

  • измельчает 6 см твердую и 8 см мягкую древесину;
  • перебивает горбыль – отходы после работы на пилораме;
  • пропускает через себя 3-5 м3 отходов в час (показатель зависит от мощности мотоблока).

Измельчитель травы к мотоблоку должен иметь несколько другую конструкцию ввиду того, что крупные диски будут лишь наматывать, а не измельчать ее. Поэтому блок ножей заменяют на фрезу или полотна с минимальным диаметром.

Составление чертежа

Для того, чтобы не пришлось переделывать частично собранный садовый аппарат, необходимо грамотно составить чертеж, учтя в нем размеры и форму всех доступных деталей.

В этом помогут многочисленные форумы, на которых пользователи обсуждают наиболее удачные конфигурации и технические решения.

Кроме того, там также делятся опытом самостоятельного изготовления измельчителей садовых отходов и мусора, выкладывая не только чертежи, но и фото с видео своих устройств, а также оставляют отзывы об их работе.

При составлении схемы вы сможете определить расположение крепежных отверстий и сварных швов. Это позволит сначала сделать отдельные детали с заранее просверленными отверстиями, а затем без подгонки прикрепить к ним соответствующие агрегаты.

Готовые чертежи можно найти в интернете, после чего на их базе самому сделать новый чертеж с размерами, в котором будут учтены особенности доступных деталей и механизмов.

Основное преимущество этого способа в том, что он избавляет от необходимости самостоятельно определять и просчитывать общую конфигурацию готового устройства и расположение основных элементов.

Вот чертежи некоторых устройств, которые можно использовать в качестве базовых:

  • Чертеж 1 – Это стандартная конструкция стационарного роторного щепореза, который хорошо работает в качестве садового измельчителя.
  • Чертеж 2 – Это конструкция одного из валов двухвалкового шредера. С некоторыми изменениями его можно использовать и в шредерах с одним валом.
  • Чертеж 3 – Устройство двухвалкового шредера.
  • Чертеж 4 – Чертеж измельчителя травы с электромотором, однако вместо электродвигателя можно установить болгарку или дрель.

Это интересно: Виды и сорта лапчатки

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, деталей (смотрите тут), а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

• двигатель;

• ножи, установленные на рабочем валу;

• раму (обычно металлическую);

• защитный кожух;

• короб, предназначенный для приема срезанной растительности;

• пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.

• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.

• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины

Дробилка для яблок

Собираю яблоки и промываю водой от грязи. Первым делом, дроблю яблоки
в самодельной дробилке.

Привод дробилки — небольшая дрелька мощностью 350 Ватт, этого достаточно для дробления целых яблок.

Яблоки засыпаются небольшими порциями в бункер, сделанный из обрезков ламинированного
ДСП, и перемалываются барабаном. Сам бункер просто ставится сверху и ничем не крепится,
что позволяет легко снимаь его для очистки.

Рабочим столом служит кусок ламинированной столешницы (такие остаются после врезки мойки в кухонную мебель).
В столешнице прорезано отверстие, с двух сторон от него прикручены бруски 60×40 мм из сосны.

В свою очередь, дощечки из дуба крепятся саморезами к сосновым брускам. В дубовых дощечках просверлены
отверстия под шпильку, на которую насажен барабан дробилки. Никаких подшипников не используется.

Барабан склеен из четырех обрезков буковой доски толщиной 25 мм (старая полка с кладовки).
Дощечки проклеены между собой акриловым клеем. Получившийся брус 100×100 мм слегка оцилиндрован
рубанком. Затем по оси просверлено отверстие и барабан был посажен на клею на шпильку 10 мм диаметром.

Шпильку с заготовкой барабана установил на место, закрепив длинный конец шпильки в патрон дрели.
При включении дрели у нас получается как-бы токарный станок. Барабан вращается вместе со шпилькой,
и, использовав подставку из бруска и стамеску придаем ему форму практически идеального цилиндра.
Проточив барабан, вкрутил в него саморезы длиной 25 мм. Из дерева саморезы выступают примерно на 10 мм.

После первых дроблений дощечки покоробило из-за намокания и разорвало один шов.
Пришлось заново клеить и дополнительно прокручивать все тело барабана саморезами 70 мм длиной.

Пятнадцать-двадцать минут дробилки, и у нас уже ведро измельченных яблок, можно переходить к
отжиму сока. Рама под отжим собрана из досок и брусков, местами на саморезах, местами на шпильках.

Поддоном под корзину для отжима служит крышка от ведра из-под шпаклевки. Конечно, лучше было бы
использовать подходящего размера таз с плоским дном, в нашем случаем просто наклоняем всю раму
для слива сока.

На поддон устанавливаем корзину. Корзина для отжима изготовлена из реек 20×35 мм,
скрепленных между собой перфорированной
монтажной лентой из оцинковки. Зазоры между рейками выставлялись на глаз около 1 см.

Изначально корзина была около 40 см высотой, сейчас, около 25 см. При такой высоте,
в корзину помещается треть ведра намолотых яблок.

Для фильтрации сока в корзину укладываем обычную марлю, сложенную вдвое.

Дробленые яблоки насыпаем в получившийся мешок из марли.

Свободные концы марли сводятся и скручиваются вместе.

На мешок из марли укладывается поршень из двух кружков буковой доски (той же, из которой сделан барабан).
Изначально круги поршня были склеены между собой, но их также покоробило и клеевой шов разорвало.
Так как все работает и в таком виде, склеивать покоробившиеся кружки не имеет смысла.

Сок начинаем сбегать даже раньше, чем придавливается поршень. Наклоняем раму, чтобы сок стекал
в подставленную миску. Слегка продавливаем поршень рукой. Сок пошел!

Сверху на поршень устанавливаем двухтонный автомобильный домкрат. Шток домкрата упирается
в верхнюю перекладину рам усиленную полосой металла (чтобы распределить нагрузку).

Наклоняем раму для стока сока в миску (подпираем специально обученной реечкой) и качаем ручку домкрата.
Процесс идет полным ходом. Прожимаем поршень домкратом, немного ждем, еще прожимаем. Даем
время стечь соку. Можем покамест присесть, отдохнуть и пощелкать орехи
самодельным орехоколом .

После нескольких отжимов вместо крышки приспосабливаем обрезанное ведро из-под шпаклевки с просверленным отверстием для слива.

В результате, за двадцать минут ведро намолотых яблок превращается в 4-5 литров сока.
Яблочный сок, выжатый своими руками с помощью нехитрых самодельных приспособлений. Вкуснотища-то какая!!!

Для дома и дачи

Для домашнего использования слишком мощный агрегат вряд ли потребуется. С работами по утилизации отходов садоводства легко справится электрическая дробилка со средними характеристиками.

Это полезное устройство, установленное на даче, поможет решить целый ряд проблем. Среди прочего:

  • избавит от постоянно накапливающегося мусора в виде веток и выкорчеванных пней;
  • позволит заметно сэкономить, щепа – отличное топливо, которое может заменить привычные уголь, дрова, газ;
  • изготовит опилки, являющиеся одним из лучших материалов для мульчирования растений;
  • поможет заработать на полученной в результате дробления щепе, ведь это отличный материал для создания древесных плит и производства бумаги.

Даже если количество перерабатываемой древесины будет не слишком велико, дробилка себя гарантированно окупит, поскольку отходы, которые ранее сжигались или гнили, можно будет переработать, тем самым внести свой вклад в сохранение экологии планеты.

Создание измельчителя с наборным пакетом дисковых пил

Измельчительный механизм таких шредеров состоит из дисковых пил, которые поочередно с разделительными шайбами насаживаются на вал. На каждом диске имеется множество зубьев, которые способны справиться даже с твердой древесиной. Поэтому мягкую траву, ботву и листья он переработает в считаные минуты. Когда зубья пил затупятся, их можно легко заменить новыми.

Чертеж измельчителя с наборным пакетом дисковых пил

Вал для измельчителя можно выточить на токарном станке или использовать готовый от коробки передач старого автомобиля. Расстояние между соседними пилами должно быть около 10 мм. Если промежуток будет меньшим, это снизит рабочую область измельчителя. Если выполнить больший зазор, это будет способствовать застреванию мелких веток.

Лучше воспользоваться электродвигателем, который при работе практически бесшумный и не выделяет в атмосферу вредные вещества. Для дробления грубого материала можно использовать мотоблок, который обладает большой мощностью. Двигатель следует размещать на движимой опоре, чтобы была возможность регулировать натяжение привода.

Раму под шредер можно сварить с помощью швеллеров, уголков или профилированных труб из металла. К основанию конструкции можно приварить упорный брус из металлопрофиля, который станет опорой для стеблей и веток при дроблении

При создании постаментов для подшипников важно не сделать перекос. Оси двигателя и вала должны быть в параллельных плоскостях

Пакет из 15 наборных пил на шпильке М20

Особое внимание заслуживает конструкция бункера. Его можно выполнить из листового металла

Емкость должна получиться достаточно прочной, чтобы выдерживать воздействие разлетающихся щепок от ветвей. С помощью движимой опорной пластины в теле бункера можно создать возможность регулирования размеров щепы. Так, для удобрения подходит более мелкие фрагменты, а для растопки пригодна более крупная щепа.

Размер приемного раструба должен быть больше длины рук, чтобы защитить их от повреждения. Эта также способствует возможности направлять ветки в измельчитель под удобным углом.

Такой садовый измельчитель веток и травы своими руками способен справиться как с мягкими отходами, так и с твердой толстой древесиной. Однако главной его проблемой является засорение пространства между пилами, которое нуждается в регулярной чистке.

Первый способ. Как сделать садовый измельчитель для травы своими руками.

В данном случае можно обойтись обыкновенной дрелью. Принцип работы такого агрегата, смотрите на видео на нашем сайте.

В общем-то, процесс измельчения похож на работу кухонного комбайна. В ведре расположен острейший нож, вращающийся по кругу очень быстро и рассекающий траву. Сделатьизмельчитель травы и веток таким способом, необходимо подготовить дрель с двумя режимами «Темп», мощностью 850 Вт. Очень важную роль играет именно нож. Он должен быть правильно заточенным и всегда быть чистым.

Заточка его производится односторонним способом, а ориентировка – заточенной стороной, вниз. Для измельчения травы, следует делать форму узкого ромба.

Подготовка материалов

Для изготовления измельчителя потребуется довольно много металла. Чтобы сэкономить на материалах, можно их часть попробовать отыскать в домашнем хозяйстве. Для сборки рамы необходимы:

  • Одинарный уголок с равными гранями. Ширина начинается от 50 мм.
  • Квадратная труба или два уголка, которые сварены «коробкой». Размер грани — 35 мм.
  • Квадратная труба с гранями в 40 мм.
  • Швеллер номером от 6,5 до 10.
  • Трубы, диаметр которых от 32 до 48 мм.

Не забываем про материалы, например, о швеллере

Для того чтобы закрепить электродвигатель, нужно взять лист металла толщиной 10 мм. Размеры должны соответствовать запроектированному расстоянию между отверстиями для монтажа с запасом 3-5 см. Чтобы натянуть ремень, можно использовать два вида устройств:

  • Отверстия в металлическом листе выполняются не круглыми, а продолговатыми. Это необходимо для того, чтобы была возможность двигать раму и фиксировать болтами.
  • Плита ставится на шарнир (с одной стороны). В таком случае под весом двигателя происходит натяжение ремня. С другой стороны плита фиксируется.

Для сборки самого простого измельчителя для дробления веток придётся купить 20-30 дисковых пил с закалёнными зубцами и такое же количество приставочных шайб (обычно используется диаметр в 20 мм). При таком количестве пил рабочая часть будет составлять около 8 см. В дальнейшем её можно расширять или уменьшать.

У дисковой пилы толщина зубцов немного больше, чем основание, поэтому нельзя крепить отдельные пилы впритык друг к другу. Между ними нужно устанавливать шайбы.

Вал вытачивается на станке из цельной стальной заготовки, но перед этим нужно подобрать два подшипника, под размер которых будет изготавливаться деталь. Необходимо изготовить корпусы для подшипников или же приобрести их в специализированном магазине.

Если же в конструкции шредера предусмотрены рубящие ножи, то основой может служить вал для фуганка, но нужно будет поменять диаметры осей, на которые прессуются подшипники. Рабочую часть лучше сделать размером до 10 см. Ножи обычно вытачиваются на станке из старых автомобильных рессор.

Легкие и экологичные электрические модели измельчителей

Наверное, никто не будет спорить с тем, что работать электрическим оборудованием легче и удобнее, чем ручным. Однако, не все так однозначно.

Электродвигатель имеет следующие положительные качества:

  1. Электрический измельчитель довольно легкий, что делает возможным работать с ними на дачном участке даже женщинам.
  2. Работают агрегаты довольно тихо.
  3. Обслуживать измельчители легко и удобно.
  4. Ими не выбрасываются в атмосферу вредные продукты сгорания.

Однако, не лишен электрический измельчитель и недостатков:

  1. Привязанность к розетке. По этой причине чтобы работать и перемещаться с измельчителем по дачному участку необходим многометровый удлинитель.
  2. Мощность меньше, чем у бензиновых моделей.
  3. Рассчитаны на измельчение веток толщиной не более 4 см.
  4. Если случаются перебои с электроэнергией, работа с ними невозможна. А если бывают перепады напряжения – оборудование может выйти из строя.

Заключение

Как показывает практика, изготовить своими руками измельчитель для веток или измельчитель для травы – вполне возможно и не так затратно, как кажется на первый взгляд. В результате будет достигнуто главное – ухоженный садовый участок, удобренная натуральным компостом почва, заготовлено необходимое количество кормов для домашнего скота, без особых затрат.

Читайте еще:

Как сделать измельчитель травы своими руками

Овощерезка своими руками

Как сделать сеноизмельчитель своими руками

Зернодробилка из болгарки

Как сделать дробилку для зерна своими руками

Самодельный мотобур для рыбалки

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
