Как проложить канализацию в квартире своими руками? обзор +видео

№1. Материал внутренних канализационных труб

Внутренняя канализационная разводка может быть выполнена при помощи таких труб:

• чугунные. Ранее устанавливались повсеместно, сегодня уже практически не используются;
• поливинилхлоридные (ПВХ);
• полипропиленовые. Забегая наперед, отметим, что это наиболее оптимальный вариант;
• полиэтиленовые. Используются нечасто;
• стальные и медные. Дорогие трубы, которые не нашли применения, но иногда все же используются благодаря своему внешнему виду.

Несмотря на то, что полипропиленовые и ПВХ-трубы получили наибольшее распространение, при выборе не спешите сразу отбрасывать остальные варианты, так как в некоторых случаях могут пригодиться чугунные и даже медные трубы.

Разводка труб в ванной

Ванная комната является самой насыщенной по количеству сантехнических устройств. Поэтому монтажные работы тут будут более трудоемкими. Для сантехника разводка канализации в ванной комнате – дело ответственное, но не сложное. Чего не скажешь про простого человека.

Сложность установки канализации в ванной комнате состоит в том, что проведенная канализационная сеть вынудит приподнимать сантехнику. Кроме того, в ванной комнате должно быть несколько отводов, благодаря которым одновременно может быть слито большое количество воды. Здесь нужно учитывать все мелочи и нюансы, о которых знает лишь компетентный человек.

Устанавливая канализацию в квартире нужно помнить:

• Высота канализации для унитаза равна примерно 180-190 мм. Если унитаз приставной.
• При этом высота вывода канализации под умывальник должна быть равна 530-550 мм от уровня пола.

Более детальную информацию о канализационной системе можно получить, изучив нормативные документы (СНиП, ГОСТ).

Подготовительные работы

Проект

                Созданиюканализации в квартиресвоими руками должна предшествовать определенная подготовка. Она состоитв планировке, создании проекта будущей системы.Необходимо сделать схему,которая будет отображать состав, конфигурацию, параметры и размеры всехэлементов. Схемаканализации в квартире позволит рассчитать количество труб,соединительных элементов, обеспечить положенный уклон горизонтальной разводки.Уклон трубопроводов необходим для исключения застоя стоков, ведущего кобразованию заторов. Величина минимального уклона зависит от диаметра труб:

• для труб 50 мм — 30 мм/м длины;
• 110 мм — 20 мм/м;
• 160 мм — 8 мм;
• 200 мм — 7 мм.

При этом, существует ограничение на максимальную величину уклона, который не долен превышать 150 мм/м.

Перед началом устройства системы необходимооповестить о своих намерениях соседей сверху. Кроме того, надо обратиться вуправляющую компанию и решить вопрос с временным отключением водоснабжения, поскольку соседи могут просто забыть о ремонтныхработах и начать пользоваться водопроводом в обычном режиме, что приведет кзатоплению квартиры. Надо приготовить все необходимые инструменты, материалы,крепежные детали, чтобы не затягивать процесс и выполнить монтаж в кратчайшийсрок

Важно помнить, что все время, пока будет вестись прокладка канализации в квартире, соседиостанутся без воды, поэтому надо постараться максимально уменьшить для них проблему и сократить время выполненияработ

Устройство системы

Канализация в частном доме представляет собой сложную систему, состоящую из внутренних, наружных схем и септика. Чтобы все устройства во время эксплуатации работали бесперебойно и слаженно, их монтаж требует правильного проектирования. Внутри постройки проводят канализационный трубопровод, детали которого соединяют в один общий канал при помощи фитингов. Его выводят наружу и оснащают обратным клапаном, защищающим систему от повышения уровня воды при переполнении внешних емкостей жидкостью. При этом трубы могут устанавливаться не только внутри дома, но и в других пристройках, размещенных на территории земельного участка.

Что же касается внешней части коммуникаций, то она имеет вид выгребного котлована или станции с биологической очисткой. Наружная часть характеризуется разным принципом работы и может состоять из дополнительных устройств, так как будет зависеть от размеров и сложности прокладывания общей системы. Если ее производительность позволяет, то также прокладывают ливневую канализацию, имеющую отдельный сток.

Внутренняя схема

Проектирование и монтаж внутренней канализации в загородном доме предусматривает точные расчеты, поскольку малейшие ошибки могут привести к проблемам в эксплуатации, и установочные работы придется выполнить по-новому. Внутренняя схема коммуникаций состоит из набора труб, пластиковых стояков и крепежных частей, их главной задачей является отвод использованной воды из сантехники и прочих устройств. Основным элементом данной системы считается вертикальный стояк, который накапливает воду со всей горизонтальной разводки. Часто в больших постройках устанавливают два стояка, это позволяет удобно осуществлять планировку комнат и упрощает монтажные работы в целом.

По сравнению с централизованной городской, система в частном доме намного сложнее. Это обусловлено тем, что ей необходимо качественно обслуживать не только жилое строение, но и летнюю кухню, барбекю, баню и душ, поскольку все дополнительные пристройки нуждаются в благоустройстве. При этом трубы можно размещать как внутри, так и поверх стен, а также в полу. Многие владельцы домов стараются прятать коммуникации в стены, но это очень трудоемкий процесс, кроме этого, все подключения должны быть открытыми.

Верхнюю часть стояка, как правило, выводят выше крыши дома на 50 см и оборудуют специальным клапаном или крышкой, это нужно для того, чтобы избежать срыва гидрозатвора. Во многих схемах также часто предусматривается вентиляционное кольцевание, когда горизонтальный трубопровод присоединяют к стояку немного выше места слива. Стояк выводят из здания наружу в колодец через пространство под полом или подвал. Между сантехническим оборудованием и фитингами обязательно размещают сифоны, защищающие помещения от проникновения неприятных запахов.

В том случае, когда планировка внутренних схем выполняется самостоятельно хозяином дома, а не специализированной компанией, то необходимо правильно распланировать размещение трубопроводной разводки, санузлов и кухни.

Внешняя часть

Наружная часть канализации представляет собой схему, состоящую из трубопроводов, транспортирующих стоки к месту утилизации, емкостей для сбора отходов и отстойника (выгребной ямы). Ее проектирование выполняется с учетом действующих нормативов и стандартов, так как правильно обустроенная канализация считается залогом комфортных и надежных условий проживания в доме. Любая неточность в планировке внешней части канализации может привести к различным проблемам, включая в том числе и образование засоров, при которых возможно попадание грязных стоков и отходов в места, расположенные рядом с источниками питьевой воды. Чтобы не допустить подобного, наружные трубы дополняют дренажной системой и делают точные расчеты выгребной ямы: она должна располагаться ниже прокладки трубопроводов. В том случае, когда доставку сточных вод осуществляют при помощи насосов, схему обеспечивают соответствующим напором.

Главной частью внешней канализации является отстойник, к нему все нечистоты поступают по трубам, накапливаются и со временем просачиваются в почву или проходят легкую утилизацию. После наполнения ямы тяжелыми фракциями, необходимо выполнять очистку, применяя специальную ассенизаторскую технику.

Подготовка и монтаж канализационных труб

Монтаж труб канализации своими руками выполняется по следующему алгоритму:

1. Первым делом необходимо сделать отметки, указывающие на расположение каждого элемента трубопровода. Для этого потребуется маркер.
2. Чтобы канализация была герметичной, все ее элементы должны быть тщательно подогнаны и соединены. Для достижения этой цели необходимо предварительно готовить детали к соединению, а уже потом склеивать их.
3. До склеивания обязательно проверяется подгонка деталей. Оптимальное состояние достигается при следующем условии: труба заходит в раструб канализационной трубы на 2/3 без проблем, а дальнейшее соединение требует небольших усилий.
4. Внутренняя поверхность труб должна быть гладкой, а вот соединяемые части стоит обработать до появления небольшой шероховатости, для чего используется шлифовальная шкурка.
5. Монтаж канализационных труб своими руками подразумевает использование специального клея. Чтобы клеить трубы, могут использоваться разные виды клея, поэтому необходимо знать, какой из них рекомендует производитель.
6. Непосредственно перед склейкой деталей их края обезжириваются и размягчаются, для чего хорошо подходит метиленхлорид.
7. Для нанесения клея используется специальный тампон, обычно идущий в комплекте с клеем. Если его нет, то можно взять обычную кисть. Сама труба намазывается толстым слоем клея, а внутренняя часть раструба – небольшим.
8. Когда клей нанесен на соединяемые поверхности, фитинг надевается на трубу. Сразу оставлять детали в таком виде нельзя: сначала их нужно удерживать так, чтобы нанесенные отметки находились в нескольких сантиметрах друг от друга.
9. Детали проворачиваются, чтобы отметки совпали. При правильном соединении небольшой ровный слой клея выйдет из раструба наружу.
10. После совмещения деталей их нужно подержать примерно полминуты. После этого стык нужно промазать клеем, чтобы полностью заполнить соединение. В целом, на одну такую операцию уходит не более одной минуты, поэтому сборка канализационных труб своими руками не займет много времени.

Демонтаж старой канализации

Чтобы подготовить основу для устройства новой канализации, нужно выполнить демонтаж старой канализационной системы.

Выполнять демонтаж канализации в квартире желательно по этапам.

Этапы демонтажа старой канализации:

• Сначала нужно перекрыть воду.
• Используя разводной ключ, отсоединить шланг, который проводит воду к сливному бочку унитаза.
• Открутить болты крепления унитаза и демонтировать его.
• Освободить комнату санузла. Для этого нужно вынести все сантехнические приборы.
• Разобрать предыдущую канализационную систему.
• Выполнить демонтаж труб, которые примкнуты к стояку.
• Почистить раструб тройника. Для установки новой манжеты нужно избавиться от остатков старой смазки, так как это может стать преградой качественной установки новой канализационной системы.

Это основные этапы демонтирования канализации

Однако сначала следует обратить внимание на разводку канализации в помещении

Монтаж и установка

Выбор материала для труб. Для внутренней системы канализации подходят трубы из полимерных материалов либо чугуна.

Чугун отличается долговечностью, трубы из данного материала прослужат свыше ста лет. Изделия не поддаются воздействию температурным перепадам, химическим и механическим повреждениям, обладают высокой шумоизоляцией. Минус конструкции в ее дороговизне, также монтаж чугунных труб требует применения специальных инструментов, поэтому своими руками работы выполнить практически невозможно.

Трубы из различных полимеров имеют ряд преимуществ над чугунными, отличаются своим составом и ценой:

1. Пропиленовые трубы выдерживают температуру около 130 градусов, устойчивы к агрессивным стокам, кроме кислоты, щелочи. Трубы внутри шероховатые, что повышает сопротивление гидравлики. Чистят изделия из пропилена с помощью троса.
2. Трубы ПВХ имеют самую доступную стоимость. Изделия внутри гладкие, выдерживают температуру около 80 градусов, менее прочные и уступают в воздействии к агрессивным веществам пропилену, зато имеют меньший показатель гидравлического сопротивления. Чистят изделия с помощью вантуза либо с помощью ультразвука.
3. Полиэтиленовые трубы уступают в надежности, но стоят дешевле. Изделия легко деформируются, имеют низкую герметичность, термостойкость.

Выбор диаметра труб. Трубы с сечением 32 миллиметра используют в особых случаях:

• 1.если канализация оснащена раздельными стояками.
• 2.если стояк удален от крайней точки стока менее чем 7 метров.

Во всех других ситуациях подходят трубы с внутренней окружностью 40 или 50 миллиметров.

Труба главного стояка должна иметь сечение около 110 миллиметров, иногда применяют трубы с диаметром в 160 или 200 миллиметров. От диаметра трубы выбирают тип крепежа к стене.

Нужно учитывать некоторые нюансы:

• 1.Трубы канализации подвергаются динамике во время эксплуатации. Если применяют соединение раструбом, то один конец трубы с гладкой поверхностью вкручивают в раструб второго элемента с зазором между ними до 10 сантиметров.
• Это поможет компенсировать расширение трубы при изменении температуры.
• 2.Необходимо монтировать в трубы раковин жироуловители.
• 3.Унитаз должен располагаться в крайней нижней точке всей квартирной системы.
• 4.Обязательным условием является установка гидрозатворов, которые защитят дом от сточных запахов.

Перед непосредственной установкой, трубы подгоняют, проверяют соединения. Края труб качественно обрабатывают, чтобы не допустить протечек. При необходимости подрезания трубы до необходимого размера, то работу совершают, соблюдая прямой угол, нельзя допускать перекосы. Все трубы, раструбы оснащают прокладками для уплотнения.

Наждачная бумага, напильник применяют для затачивания заусенцев, чтобы избежать засоров.

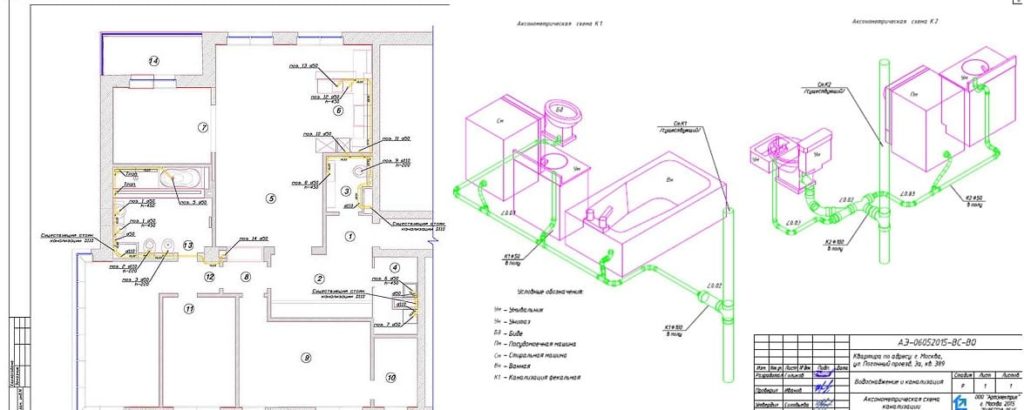

Как правильно составить схему трубопровода. При замене труб к уже установленным ранее санузлу, ванной схема не понадобится. Все работы проводятся аналогично проложенным ранее трубам. Если прокладывают канализацию, устраняя имеющие проблемы, либо устанавливая новые приборы, то нужна схема с определением диаметра труб и их наклоны.

Элементы, которые следует обозначить:

• 1.комнаты, через которые протягивается труба стока.
• 2.как расположены приборы в каждом помещении, указывая дистанцию от стены, длину участка, общую длину трубопровода.
• 3.все фитинги, в том числе необходимые для очистных, ревизионных отводов.
• 4.место центрального стояка.

Схему разрабатывают очень подробно для того, чтобы не упустить даже мелкие нюансы и не навредить монтажным работам.

Как провести демонтаж старых труб и приборов. Для начала выбирают способ для демонтажа. Если трубы были пластиковые, то элементы просто выкручивают друг из друга.

В некоторых случаях трубы из чугуна можно демонтировать также, заранее выбивая с помощью зубила стыковую заделку.

Как правило, чугунную трубу надпиливают с помощью алмазного круга по периметру. Вставляют клин в отверстие, бьют по нему молотком, чтобы труба развалилась на несколько частей.

Начинают работу, отсоединяя трубы водоотведения и стояк. Демонтаж начинают с удаленного элемента системы.

Чтобы удалить трубу, примыкающую к главному стояку, пропиливают в двух местах трубы, расстояние между пропилами 15 см. При помощи клина выламывают трубу из квартиры, а потом кусок трубы со стороны центрального стояка. Затем оббивают заделку по периметру отвода, и вынимают остаток трубы. Тряпками затыкают дыры.

Затем убирают старые трубы. Самым последним элементом демонтажа является стояк, и сразу переходят к его установке.

Подготовительные работы

Готовясь к монтажу, непременно должны быть учтены все точки водозабора, имеющиеся в квартире. Не помешает разработанная схема, в которой будут сохранены размеры и размещение сантехнических приборов.

Чтобы установка канализации в квартире была выполнена качественно, нужно знать некоторые нюансы.

Полезная информация:

• Для унитаза понадобится труба, диаметр которой равен 100 мм, а для остальных сантехнических приборов – 50 мм.
• Для мойки и ванной диаметр гофры сифона должен быть равен 32, 40, 50 мм, а для стиральной машины – 20-25 мм.
• Для унитаза необходимы резиновые манжеты диаметром 126/110 мм, а для других труб – 50/32 или 50/40 мм.
• Если воспользоваться силиконовым герметиком, то монтаж канализации будет выполнен гораздо быстрее.

Кстати, рекомендуется покупать все материалы одного товаропроизводителя. Это поможет избежать сложностей при подгонке канализационного трубопровода.

Итак, схема составлена, материалы куплены, осталось подготовить подручные инструменты. Для выполнения монтажных работ понадобятся такие инструменты:

1. Перфоратор.
2. Болгарка.
3. Зубило.
4. Молоток.
5. Набор отверток.
6. Гаечный ключ.

Обзаведясь всем необходимым, можно начинать демонтаж старой канализации.

Порядок действий

Рассмотримподробнее, как перенестиканализацию из кухни в комнату:

• составление проекта. Делается точный чертеж квартиры в масштабе, на котором отмечаются участки изменений. Его надо сделать правильно, с соблюдением всех требований. Это необходимо, так как проект придется утверждать в нескольких инстанциях. Неряшливые или неграмотные чертежи сразу вызывают у чиновников сомнения;
• получение всех разрешений, согласование в инстанциях;
• выполнение необходимых работ;
• получение в БТИ нового техпаспорта на квартиру.

С технической точки зрения, работы по сборке канализационной линии внутри квартиры не представляют сложности. Однако, надо продумать важные моменты:

• трубопроводы следует расположить так, чтобы они не мешали и не находились на виду;
• необходимо обеспечить заданный уклон труб.

Иногда скрытное размещениеэлементов системы невозможно. Установить трубы под напольным покрытием непозволяет конструкция пола, и остается только спрятать их между натяжнымполотном и потолочной плитой. Этот вариант вполне допустим, но обеспечитьнеобходимый наклон трубне удастся.

Перенос канализации в другую комнату без наклона требует установки бытового канализационного насоса. Для него надо отвести место, подключить к сети электропитания и периодически обслуживать. Это сложно и требует постоянного внимания, поэтому рекомендуется заранее разобраться с прокладкой трубопроводов. Иногда их прячут в стены, делая скрытый монтаж. Это хороший вариант, но трогать несущие стены не следует. Если других способов нет, проще изготовить короб и отделать его в общем стиле с остальными стенами комнаты.

Чем грозят ошибки в монтаже?

Отсутствие проекта внутренней канализации, экономия на стройматериалах, пренебрежение правилами монтажа и просто незначительные огрехи, допущенные при сборке трубопровода, могут привести к самым неприятным последствиям:

Допущенная ошибка	Возможные последствия
недостаточный уклон трубопровода от сантехники и бытовых приборов к общему стояку	образование застоев
использование труб с повреждённой внутренней поверхностью, оставшимися при резке заусенцами	наслоение отходов на стенках труб, уменьшение пропускной способности трубопровода
выполнение поворотов под прямым углом или разворотов	образование засора, при большом давлении сточных вод – разгерметизация и повреждение узла
соединение раструбных элементов против потока	засорение участка стыка
отсутствие сифонов под сантехническими приборами	появление неприятного запаха, обратный подсос сточных вод в сантехнический прибор
негерметичность соединений: отсутствие изоляционного слоя, слабо или чрезмерно затянутое резьбовое соединение	появление протечек
отсутствие ревизионных люков на сложных участках системы	невозможность прочистки узла.

Внутренняя часть канализационной системы

Установка локальной канализации в частном доме своими руками предполагает не только выбор и постройку (монтаж) утилизатора и подводящих к нему стоки коммуникаций, но и устройство внутренней разводки с монтажом необходимого оборудования.

Основными элементами внутренней части системы канализации являются:

• сантехническое оборудование,
• бытовые водопотребляющие агрегаты (в том числе, посудомоечные и стиральные машины),
• трубы (в большинстве случаев используются изделия 32-50 мм, а для унитаза – 110 мм).

Схема устройства внутренней канализации в частном доме

Прием, сбор и транспортировка стоков от бытовых агрегатов и сантехники осуществляется с помощью труб. Их укладка может производиться различными способами.

• При открытом монтаже коммуникации фиксируются к полам, стенам и потолкам при помощи хомутов.
• При укладке труб закрытым способом трубы монтируются внутри стен, а также в перекрытиях под полом.

Способ монтажа выбирается в зависимости от конструкции здания, требований подключаемых агрегатов (в некоторых случаях скрытая подводка недопустима), а также с учетом эстетических соображений и удобства обслуживания.

Для обеспечения свободного тока содержимого канализации и предотвращения появления засоров необходимо устанавливать трубы с определенным уклоном. Эта величина зависит от диаметра труб.

• Для диаметра 50 мм оптимальный уклон составляет 3,0 см на каждый метр магистрали.
• Для диаметра 110 мм это значения – 2,0 см соответственно.
• Для 125 мм – 1,5 см.

Существуют определенные правила, которые необходимо соблюдать при монтаже внутренней канализации.

• При подключении к стоякам сантехнического оборудования выходное отверстие агрегата всегда должно располагаться выше места врезки отвода в стояк.
• В перекрытие укладываются трубопроводы не длиннее 10 метров, в противном случае будет затруднено обнаружение и устранение дефектов (течи, засоров).
• Соединение отводов со стояками выполняется с помощью фитингов (крестовин или тройников).
• Подключение отводов к прямолинейным участкам трубопроводов всегда осуществляется под косыми углами, повороты под прямым углом выполняются двумя фитингами по 45°, что позволяет минимизировать возможность появления засоров.

В качестве стояка используется вертикально установленная труба, диаметр которой более, чем 110 мм (не должен быть меньше самого крупного отвода, которым обычно является 110-миллиметровый отвод от унитаза). Стояк в обязательном порядке оснащается ревизионным люком, который размещается на высоте 1 м от уровня пола. Расстояние от унитаза до стояка — максимум 1 метр.

Соединение внутренней части с внешними коммуникациями осуществляется при помощи выпуска, который представляет собой помещенный в защитную гильзу и проходящий через фундамент отрезок трубы, диаметр которого соответствует диаметру стояка.

Диаметр гильзы должен составлять около 150 мм, а ее края должны выходить за пределы фундамента с двух сторон на 100-150 мм

Зачем менять канализацию в квартире

Производить замену стояка приходится по целому ряду причин. Ниже перечислены наиболее распространенные из них.

1. Критический уровень амотизации оборудования. При использовании чугунки стенки стояка подвергаются коррозионному разрушению, вследствие чего в них появляются многочисленные сквозные и поверхностные деформации и разрывы, из-за усталости и ржавления металла трубы дают течи, в итоге через прорывы запах канализации проникает в стояк, а оттуда — в туалеты квартир.
2. Регулярно происходящие засорения. В домах, где живет много молодых семей, трубы часто забиваются подгузниками, которые бнально спускаются в канализацию. Свою лепту в блокировку стока вносят щедро сбрасываемая в унитазы туалетная бумага, использованная вата, косточки фруктов и ягод. Вдобавок ко всему долгое применение стояка приводит к его покрытию толстым слоем налета. Со временем он нарастает так, что для слива остается только узкая дырочка. В итоге стоки практически перестают перемещаться по трубе, а если кто-то из жильцов спускает в унитаз, например, рыбьи потроха, то узкий канал окончательно блокируется.
3. Сильные ударные нагрузки. Чугунные трубы не отличаются высокой пластичностью. Они очень чувствительны к ударному воздействию. Поэтому достаточно нескольких сильных ударов, нанесенных неквалифицированным сантехником или каменщиком, чтобы труба дала трещину и перекосилась. Никакой восстановительный ремонт при таком развитии событий ситуацию не спасет, выручит только замена канализации.
4. Ремонтные работы. В процессе ремонта квартиры вполне может возникнуть необходимость в замене стоякового тройника, посредством которого осуществляется вывод стоков в вертикальную часть канала. В данном случае обычно применяют в качестве нового элемента инженерии аналоги из долговечных полимерных материалов. Однако опыт стыковки чугунки с пластиком говорит о том, что такая практика порочна. Лучше поступить намного проще и гениальней, а именно — поставить на место ветхой и полуразрушенной чугунки, не приспособленной для комплектования мягкими пластиковыми удлинителями, целиком и полностью полимерный аналог.
5. Работы по шумоподавлению. Когда в доме стоит уже не чугунный, а прочный, но очень дешевый полимерный стояк, то особенности данного материала приводят к регулярному возникновению сильных шумов. Чтобы покончить с данным явлением и вернуть в туалет тишину, лучше всего отказаться от использования трубы из недорогого ПВХ и заменить ее стояком особого малошумного устройства, который будет намного толще, тяжелее, однако и существенно дороже.

Виды канализационных систем в частных домах

Внешнюю уличную часть канализации загородного дома можно устроить в виде:

• герметичного бака-накопителя;
• септика (с одной либо несколькими камерами);
• септика с инфильтратором;
• биостанции с аэробной очисткой.

Плюс еще есть выгребные ямы, но их использовать стоит только на дачах при малых объемах стоков. Для обустройства канализации в коттедже с постоянным проживанием двух-трех человек следует выбирать только полноценный септик. Причем в одних случаях идеальным выбором будет простой накопитель, а в других – станция очисти с аэробными микроорганизмами.

Прежде чем покупать ту или иную модель, необходимо все тщательно взвесить

Здесь важно и количество проживающих в доме, и величина сточных вод в кубометрах за сутки, и характеристики грунтов на придомовом участке

Накопительный бак, герметическая емкость

Накопительный бак принято выбирать при высоком уровне грунтовых вод (УГВ). Этой герметичной емкости не страшны дожди и паводки, нечистоты из нее наружу выйдут только в крайней ситуации. Делать такой накопитель лучше всего из бетонных колец или железной цистерны. Выходит недорого и быстро. Единственный недостаток этого варианта канализации – постоянные траты на вызов ассенизаторской машины раз в две–три недели для откачки стоков.

Монтаж канализационного накопительного бака

Однокамерный септик

Однокамерный септик является немного усовершенствованным классическим выгребом в виде колодца с дренажным дном. Очищение стоков в нем происходит за счет прохождения вод из внутренней канализации частного дома через несколько слоев щебня и песка. Вызывать ассенизаторов здесь не надо, но чистить и промывать щебеночно-песчаный дренаж дважды в год придется. Подобный вариант сделать по деньгам выходит недорого, но он сможет справиться только с небольшим объемом сточных масс (подходит лишь для семей в пару человек).

Чем отличается однокамерный и двухкамерный септик

Двухкамерный септик с переливными колодцами-отстойниками

Септик с двумя или тремя камерами – это конструкция из нескольких переливных колодцев. Первый (и второй для отстоя, если он есть) делается герметичным, а последний наоборот идет с дренажом на дне. Такая канализация способна очистить достаточно большие объемы стоков из частного дома и не требует к себе особого внимания. Однако если грунтовые воды высоко расположены, то от подобного септического сооружения придется отказаться.

Устройство двухкамерного септика

Септик с полем фильтрации

Если УГВ высок, а коттедж крупный, то для очистки стоков канализации можно смонтировать септик-накопитель с фильтрационным полем или инфильтратором. В этом случае дренаж воды в почву происходит также через песчано-гравийный фильтр. Однако здесь он расположен не на дне узкого вертикального колодца, а на располагаемом подальше от фундамента дома “поле” в виде дренажных труб или большой по площади инфильтрационной конструкции.

Варианты устройства фильтрационного поля

Септик с биофильтром

Анаэробный септик с биофильтром по деньгам обойдется дороже перечисленных выше вариантов. Однако он более эффективен и производителен. Плюс воду после очистки в нем можно использовать для полива огорода или мытья машины. Делается такая станция на заводе из пластика либо стеклопластика и внутри разбита на отсеки. Стоки постепенно перетекают в ней через несколько камер, в одной из которых есть специальные поедающие органику бактерии. Результат – очищенная на 90–95% вода на выходе.

Устройство септика с биофильтром

Септик с принудительной подачей воздуха

Аэробный септик (станция активной биоочистки) – это максимум по производительности и эффективности, что есть среди автономных систем канализации для частного дома. Очищение стоков здесь осуществляется микроорганизмами-аэробами, которым нужна постоянная подкачка кислорода. Делается это при помощи электрического насоса, такой септик энергозависим. Но зато скорость “поедания” бактериями органики получается высокой, а степень очистки колеблется в районе 98–99%. Серьезный минус – дороговизна станции.

Устройство и принцип работы септика с принудительной вентиляцией

Монтаж канализации в квартире своими руками

Перед монтажом канализационных труб, еще раз убедитесь:

Наличие фаски на краю трубы и отсутствие заусенцев

Наличие, целостность и расположение уплотнительной манжеты в трубе.

Трубы и детали должны быть чистые

Наносим силиконовую смазку на трубу и манжету. Силиконовая смазка, специальная, для монтажа канализационных труб.

Она позволит не только более легко собрать и поменять канализацию в квартире. Но и снизит внутреннее напряжение в соединении, полностью исключая возможность слипания трубы и уплотнительной манжеты.

Также смазка сантехническим силиконом обеспечит более длительное сохранение свойств резинового уплотнителя. Смазка не должна попадать на внутреннею поверхность раструба.

При монтаже канализации в квартире важно помнить о необходимости соблюдения зазора 10мм компенсирующего изменение длины труб в следствии температурных расширений. Делается это просто

Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм

Делается это просто. Задвигаем трубу или фасонную часть в раструб ответной детали до упора, делаем отметку на трубе и выдвигаем на 10мм.

Разводка канализации в квартире

Для фиксирования канализационных труб применяется крепежный хомут. При разводке канализации в квартире хомут располагается в районе раструба, предотвращая соскальзывание при монтаже.

На каком расстояние располагать хомуты?

Расчетное расстояние между точками креплений при горизонтальной разводке канализации равняется примерно 10ти диаметром трубы, то есть для трубы 50мм, расстояние между хомутами не более 500мм. Для стояков, вертикальное расположение, 100-200см.

Разводка труб канализации в квартире должна осуществляться без образования внутреннего напряжения. Для этой цели используется жесткое и не жесткое (плавающее) крепление.

Различие в том, что при жестком креплении труба зафиксирована во всех направлениях, без возможности перемещения. В качестве такого крепления обычно используются металлические хомуты на сантехнических болтах с резиновой уплотнительной прокладкой. Или пластиковые крепежи. Плавающее крепление должно обеспечивать возможность продольного перемещения труб. Для фиксации труб плавающим способом применяются те же крепления, что и при жестком монтаже, но они используются без уплотнительного элемента. В случае пластиковых креплений, степень их затяжки должна обеспечивать возможность перемещения трубы.

Разводка канализации в бетоне и штробе

В квартире или доме иногда возникают ситуации когда проложенные трубы необходимо забетонировать в стяжке пола. Что при этом необходимо помнить?

Прежде всего соблюдать правила монтажа канализации и учитывать температурные деформации, зазор 1см.

Крепление труб канализации должно исключать возможность изменения положения.

Все зазоры, образованные соединениями труб или фасонных деталей обязательно герметизируются скотчем от попадания в зазоры цемента.

Канализация в квартире может прокладываться и в стенах.

Для этого выполняется штроба с требуемым уклоном. Трубы в ней должны располагаться без искривления,деформации и т.п., то есть внутренние напряжения отсутствуют.

Если требуется заштукатурить проложенные канализационные трубы, то их необходимо полностью обмотать мягким защитным материалом, стекловолокном, гофрированным картоном или минеральным волокном. Как правильно штукатурить стены видео

При правильно смонтированной канализации, уровень шума в квартире не превышает 36Дб

При штукатурке стен своими руками с проложенными трубами, обратите внимание на отсутствие звуковых мостиков. Трубы, углы, тройники и т.д., должны быть целиком обмотаны стекловолокном и закрыты слоем штукатурки не менее 2 см
