Как высверлить сломанный болт

Болт сломался вровень с поверхностью

Будьте осторожны, есть шанс повредить резьбу. Инструкция для выкручивания болтов не повреждая резьбы:

• Просверлите по центру отверстие (используйте тонкое сверло);
• Замените тонкое сверло на толстое и еще просверлите;
• Когда основы болта почти не останется, и стенки станут совсем тонкими, то попытайтесь сломать остатки резьбы. Используйте для этого тонкую заточенную проволоку, либо пинцет.
• Если вы всё правильно сделали, то вам не придётся нарезать новую резьбу или «прогонять» старую.
• Если у вас есть «экстрактор» с левой резьбой, то вы сможете использовать его. Выкрутите остатки обломка.

Ни в коем случае не усложняйте свою работу и не действуйте сгоряча, это повлечет за собой уже другие проблемы. Надеемся, данная статья была полезной вам.

Видеоматериал

Хочется узнать еще больше интересного? Как насчет того, чтобы прочесть про 9 скрытых возможностей пластиковых бутылок, которые понравятся любой хозяйке , которая хочет создать в хозяйстве больше полезных вещей.

ЗЫ: Просьба не советовать ехать на сервис – машина брата, а он вместе с машиной у меня на даче. :о)

ЗЫЗЫ: Ежели это принципиально, то машина В3 Пассат. Рейка без ГУРа.

Аккуратно, как можно точнее по центру обломанного болта делается кернение. Затем тонким центровочным сверлом (хитрое сверлышко такое, в токарных работах используется) аккуратно насверливается конус по керенению. Затем обычным сверлом высверливается обломок болта. Диаметр сверла подбирается такой, чтобы высверлить «мясо», но не тронуть резьбу. Резьба прочищается метчиком, и все. Отверстие под шпильку как новое.

Делалось все ручной дрелью. Тут главное твердость руки и аккуратность.

Если пытаться сверлить сразу по кернению обычным сверлом, то практически невозможно начать сверлить точно по оси болта, что неприемлимо в случае, когда нужно сохранить резьбу..

В основном, каждый ремонт проходит не гладко, а с возникновением небольших проблем, на устранение которых приходится затрачивать силы и время. Как поступить в ситуации, когда требуется разобрать конструкцию, а болт заржавел или испорчен, разберем далее.

В домашних условиях не у каждого мастер найдется под рукой необходимое оборудование, но с этой проблемой можно справиться подручными средствами.

Альтернативные способы выкрутить болт с сорванными гранями

Приваривание гайки, как способ выкрутить болт без граней

Этот старый испытанный способ выводил из тупика во время ремонта многих.

Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок. Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.

Суть приёма заключается в следующем.

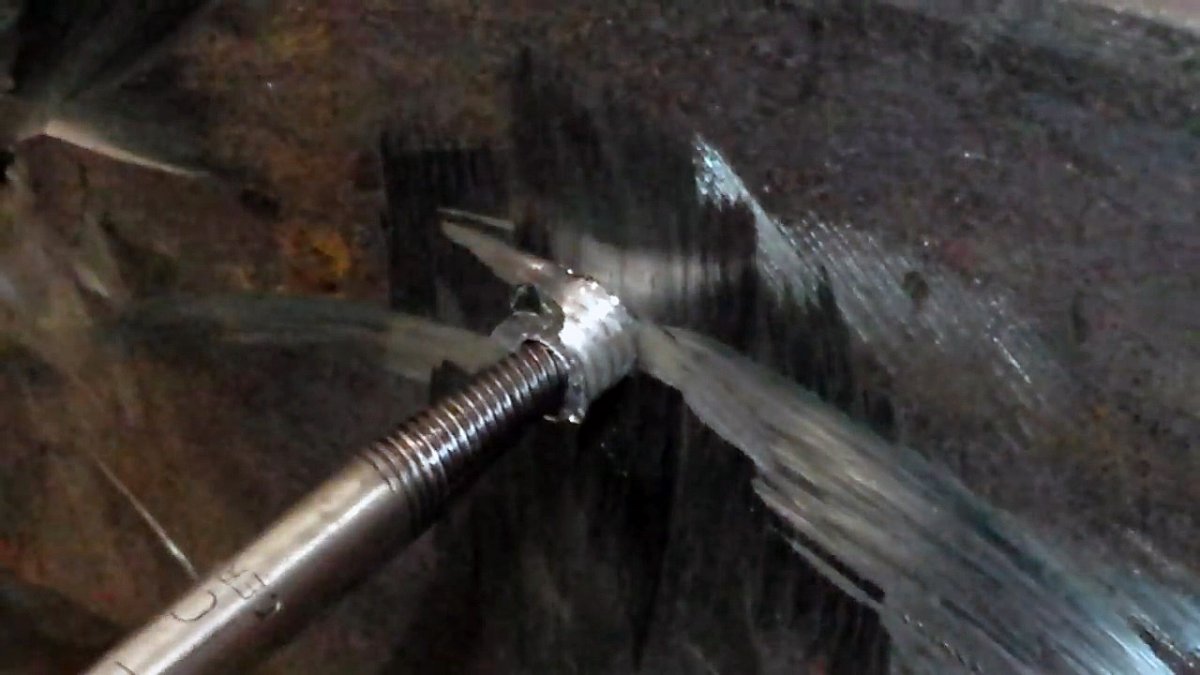

Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим

Осторожно, без рывков, выкручиваем сломанный болт за гайку

Важно!

Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!

Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем

Высверливание — отличная возможность окрутить болт без граней

Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста — из диаметра болта (резьбовой части) вычитаем величину шага резьбы.

Следующий важный момент — как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями. В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами. Можно сверлить! Именно гильза будет препятствовать отклонению сверла.

Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.

Выбивание остатков металла

Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.

Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда »стенка» его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.

Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.

Нагревание для того, чтобы вывернуть болт с сорванными гранями

Рассмотрим и такую ситуацию — нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?

Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д. Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода. Для наглядности — просмотрите материал на видео.

https://youtube.com/watch?v=dC8kJmFPx-s

Что делать при возникновении внештатной ситуации: несколько советов

Конечно, очень неприятно, когда болт обламывается в процессе работы. Это значительно замедляет ремонт. Но нервничать в таком случае не стоит. Лучше всего сесть и немного успокоиться, после чего решать вопрос с метизом на холодную голову. Изменить уже всё равно ничего не удастся, а вот испортить деталь, пытаясь сгоряча вывернуть обломыш – это запросто. И всё же, если при высверливании сама деталь всё-таки была повреждена, исправить всё никогда не поздно.

Лучше для начала сесть и успокоиться – нервное состояние только усугубит проблему ФОТО: брянский-рабочий.рф

Чаще всего резьба в детали приходит в негодность при неровном засверливании. В этом случае придётся удалять обломок полностью, попутно сровняв и нарезку в канале. После этого можно поступить двумя способами.

1. Нарезать более крупную по диаметру резьбу и подобрать под неё болт. Это сделать несложно, но не всегда возможно. Ведь стенки детали могут оказаться слишком тонкими, что не позволит нанести резьбу.
2. Другой вариант – гильзование. Наиболее проблемный метод решения вопроса. Необходимо подобрать гильзу по размеру, после чего запрессовать её в отверстие. Если нет опыта производства таких работ и необходимого оборудования, лучше вообще забыть, что подобный способ ремонта существует.

При помощи таких приспособлений и нарезается внутренняя резьба  ФОТО: castle.pri.ee

Простой вариант

Первое, что нужно делать – не паниковать. Вообще. Сломанный болт почти всегда можно извлечь, главное действовать правильно.

Во-вторых – осмотреть «место происшествия». Если сломался при откручивании – заливаем WD40, зеленкой или тормозной жидкостью – требуется, чтобы обломившийся кусок откис по резьбе. Можно попробовать отжечь резьбу паяльной лампой – смотреть нужно по обстоятельствам. Смотрим, в каком месте он сломался. Когда обломившийся кусок торчит над деталью, крупно повезло – можно попробовать выкрутить его. При наличии такой возможности – накручиваем две гайки, верхней фиксируем нижнюю. Выкручиваем за нижнюю гайку – если сломанный болт оставил целой резьбу, должен выйти. Не хватает места для двух гаек – пробуем выкрутить за резьбу пассатижами. Еще один способ – сделать болгаркой прорезь посередине. Как результат получаем винт, который можно попробовать отвернуть отверткой. Если получилось – проблема решена. Но чаще болт ломается либо вровень с деталью, либо внутри нее.

Извлечение сломанного болта

Если сломан на уровне детали – попробуйте выкрутить пальцем. На самом деле, когда сломанный болт стоит внутри отверстия по резьбе, она чистая, а винт просто сломался из-за усталости металла или потому, что был потянут ранее – он может пойти просто от пальца

Или обращаем внимание на скол – при обламывании куска на плоскости излома всегда образуется бортик – подставляем зубило, отвертку – легкими ударами стараемся его открутить

Такие случаи часто случаются, когда шпилькой или болтом притягивается деталь без резьбы – например, коллектор к блоку цилиндров.

Как выкрутить шпильку из головки блока цилиндров (ГБЦ)

Решая вопрос, как выкрутить шпильку из ГБЦ, надо так же исходить из материала головки. Чугунные головки встречаются редко, в основном на старых авто, а чаще всего они из алюминиевых сплавов.

На головках блока часто приходится иметь дело с прикипевшими, закисшими шпильками.

Чтобы выкрутить шпильку из головки блока цилиндров можно применять наиболее удобные и эффективные способы и приемы из перечисленных выше. Часто это метод двух гаек, применение экстрактора или высверливание. Для усиления воздействия целесообразнее применять предварительное расшатывающее простукивание по бокам, использование проникающих составов, вращения двумя инструментами.

Как выкрутить сломанный болт, не повредив резьбу в отверствии :: SYL.ru

Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней

Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

• Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
• Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
• Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

Как выкрутить сломанный болт – Avtochanel

Очень часто при ремонте автомобиля и не только приходится сталкиваться с такой проблемой как сломанный болт. Давайте разберемся как выкрутить сломанный болт, чем его откручивать и какими способами.Обычно болт ломается из-за того, что он прикипел или заржавел, особенно часто это происходит со старыми автомобилями. Ситуаций обломанного болта здесь могут быть две: шляпка болта сломалась, но болт успел немного выйти из посадочного места, либо же болт сломался вровень с поверхностью. Способов открутить сломанный болт несколько, давайте рассмотрим подробно каждый из них. Главное в любом случае сначала залить болт такой жидкостью, как WD-40 ну или машинным маслом (чтобы жидкость лучше проникла в резьбу, немного простучите болт молотком). Причем при желании любой сломанный болт можно выкрутить, хоть даже сломался болт клапанной крышки или сломался болт на колесе.

Если болт сломался выше поверхности

В этой ситуации сначала можно попробовать открутить болт пассатижами или разводным ключом. Если таким способом выкрутить не получилось, то можно болгаркой немного разрезать болт так, чтобы получилось отверстие под плоскую отвертку и уже потом отверткой выкрутить болт, иногда отверстие под отвертку можно сделать зубилом.

Так же, если есть такая возможность, можно приварить с торчащему куску болта другой болт или какой-нибудь изогнутый металлический прут и за него открутить. Некоторые даже не приваривают, а приклеивают агрессивным клеем, но этот вариант не всегда срабатывает.

Как выкрутить сломанный болт, если он сломался вровень с поверхностью

Данная ситуация более сложная, чем первая, но так же решение для нее есть. Для начала нужно попробовать сделать паз для плоской отвертки, только уже не болгаркой, а тонким сверлом сделать несколько отверстий в один ряд. Если открутить отверткой не получается из-за того, что болт крепко засел в своем посадочном месте, то можно поставить отвертку под углом к болту и постучать молотком так, чтобы создать вращательное движение болту против часовой стрелке.

Второй способ в данной ситуации немного посложнее. Необходимо просверлить по центру болта тонким сверлом отверстие и нарезать в нем метчиком левую резьбу (то есть чтобы болт закручивался не по часовой стрелке, а против часовой стрелке) и после этого закрутить в сломанный болт другой болт с левой резьбой и когда он дойдет до конца нарезанной резьбы, старый болт должен будет выкрутиться.

Самый последний и самый сложный способ откручивания сломанного болта, это высверлить болт полностью. Здесь потребуется несколько качественных сверл по металлу разного диаметра. Самое главное здесь, это просверлить первое отверстие в болте четко по центру. Потом берем сверло большего диаметра и опять сверлим и так далее, пока сверло уже не будет чуть меньше диаметра болта. Не стоит сразу выкручивать болт вместе с его стенками, иначе можно повредить резьбу в посадочном отверстии болта и придется потом нарезать новую резьбу и искать болт подходящего диаметра. Когда стенки болта уже стали тонкими попробуйте их разломать и потом осколки вытащить пинцетом, таким образом получится сохранить старую резьбу и не придется нарезать новую.

Главное помните, что любой болт можно выкрутить или высверлить, поэтому не расстраивайтесь, если болт сломался, ведь теперь Вы знаете, как выкрутить сломанный болт.

Так же для наглядности можете посмотреть видео, как выкрутить сломанный болт:

Avtochanel

Плоская отвертка и молоток

Доступный метод, эффективный в том случае, если излом произошел выше резьбы и поверхность имеет неровный край. Тогда для извлечения понадобится простой набор инструментов, который найдется в любом гараже.

Очищенную поверхность внимательно изучаем и находим самый большой выступ на площади излома. Плоскую отвертку размещаем под углом, упирая в выбранное место. Для более надежной опоры можно воспользоваться керном, с помощью которого неровность углубляется. После этого несильными ударами аккуратно пытаемся провернуть резьбу. Если сразу сделать этого не получится, силу нужно постепенно увеличивать.

Однако стоит относиться крайне осторожно к этому методу, так как, во-первых, поверхность должна быть достаточно доступной для работы молотка. А во-вторых, нужно аккуратно рассчитывать силу удара, чтобы исключить момент повреждения соседних деталей

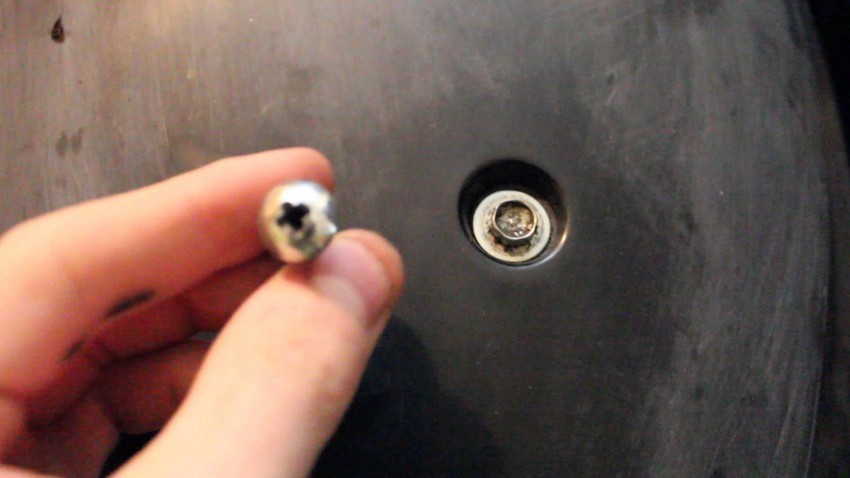

Саморезы с сорванными шлицами (звездочка)

Если перекаленные саморезы пару раз выкручивали/закручивали, их грани теряют свою остроту, отвертка прокручивается, а сам винт остается на месте. Если он «сидит» в древесине, гипсе, ДСП или других подобных, не слишком жестких материалах, можно под отвертку положить тонкую резинку (например, для волос). За счет силы упругости добиваются более плотного прилегания к оставшимся граням, что помогает сдвинуть саморез с места. Остальные методы более «травматичны»:

Нарезать канавки внутри «слизанной» воронки, используя плоскую отвертку, открутить. Этот способ достаточно опасен: если стенки «воронки» слишком тонкие, есть вероятность того, что головка винта просто раскрошится от усилий. Останется только винт, который никак не получится выкрутить.

Вот такой саморез выкрутить уже сложно

Выкручиваем саморез с сорванными гранями (крестовиной)

Остатки болта или шпильки без шляпки можно выкрутить так: нарезать левую резьбу в оставшемся теле, капнуть клеем «момент», ввинтить левый метчик, оставить на час. На основную резьбу капнуть масла и тоже оставить на час. Когда клей схватится, выкрутить. Если в древесине застряли остатки винта самореза, проще заделать это отверстие и рядом установить другой крепеж.

Как вытащить сломанный болт: пошаговая инструкция

Сложнее всего извлекать обломок болта, который имеет неплоскую поверхность – в процессе засверливания сверло может просто соскользнуть, и деталь будет повреждена, а извлечение болта усложнится.

Так выглядит обломок болта в детали

Чтобы было проще, стоит еще раз впрыснуть смазывающую жидкость, а затем использовать подходящую по резьбе направляющую втулку. Ее нужно ввернуть в отверстие до упора, а затем затянуть контргайкой.

Подобранная втулка

Сверлом нужно сделать небольшое отверстие в обломке под экстрактор. Рекомендуется смазать конец сверла смазкой.

Делаем отверстие смазанным сверлом Если все в порядке, можно продолжать сверлить – резьбу вы не повредите, поскольку углубление уже создано. Только насквозь обломок сверлить нельзя – вы можете повредить деталь, особенно, если она из мягкого металла.

Следующий шаг – вбивание в отверстие подходящего по размеру винтового экстрактора. Убедитесь, что он плотно зафиксирован и не выскальзывает. Если это так, можно начать аккуратно и медленно выворачивать экстрактор вместе с обломком.

Винтовой экстрактор

Выворачиваем обломок

Обломанный болт извлечен, осталось лишь проверить, в целости ли резьба – для этого нужно ввернуть в отверстие новый болт. Чтобы это было сделать проще, можно смазать резьбу смазкой.

Извлеченный обломок болта. Как видно, резьба у него осталась целой благодаря аккуратным действиям. Деталь не повреждена

В процессе извлечения болта вы будете использовать химические средства, возможно, нагревать деталь в месте отверстия, применять ударные инструменты и сверлить, поэтому важно позаботиться об индивидуальной защите: лучше надеть перчатки, одежду с длинными рукавами, очки, а также при возможности и респиратор, чтобы защитить дыхательные пути. Такой способ поможет извлечь обломанный болт даже из глубокого отверстия, если делать все правильно и соблюдать технику безопасности

Есть и другие методы, но за их эффективность ручаться не приходится, тогда как описанный выше способ всегда работает безотказно

Такой способ поможет извлечь обломанный болт даже из глубокого отверстия, если делать все правильно и соблюдать технику безопасности. Есть и другие методы, но за их эффективность ручаться не приходится, тогда как описанный выше способ всегда работает безотказно.

Причины поломки сверл по металлу

Фотография №1: сломанное сверло

К поломке сверл приводят следующие причины.

Сверление инструментами, изготовленными из меньших по твердости материалов. По этой причине сверла ломаются чаще всего.

Несоблюдение режима резания. При сверлении на мощностях, превышающих рекомендуемые, возникают перегревы и перегрузки.

Износ режущих кромок. К нему приводят длительное использование инструмента без заточки, превышение нагрузки и иные факторы.

Несоблюдение режима охлаждение. К поломкам приводит использование малого количества охлаждающей жидкости или неправильный ее состав. Возникает перегрев.

Кроме этого, проблемы могут возникнуть из-за неправильного подбора диаметра сверла.

Пошаговая инструкция

Шаг первый . Надеваем самое тонкое сверло и принимаемся сверлить строго по центру болта. Следим, чтобы сверло не уводило в бок. Если отверстие получится кривым, то впоследствии, при извлечении, появятся дополнительные (и очень серьезные) осложнения в работе.

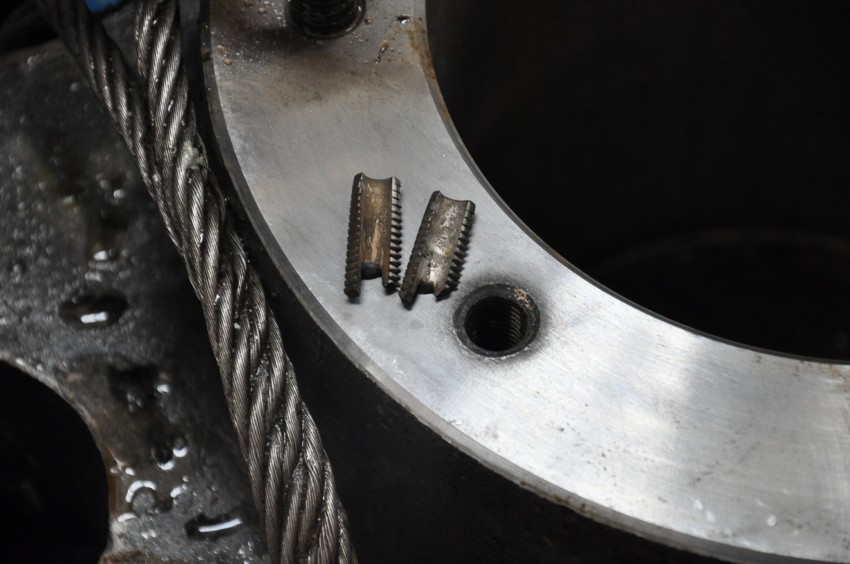

Шаг второй . Постепенно меняем сверла на все более толстые до тех самых пор, пока не будет высверлена примерно одна треть болта.

Шаг третий . Берем и забиваем в отверстие трехгранный напильник. Суть в том, чтобы он стоял максимально плотно. В противном случае вытащить болт никак не получится.

Шаг четвертый . Как только напильник окажется в болте и будет при этом плотно сидеть там, приступаем к попыткам извлечения. Для этого нам также понадобится прибегнуть к помощи плоскогубцев или гаечного ключа. Зажимаем наш напильник и начинаем крутить образовавшимся рычагом.

Шаг пятый . Если болт никак не поддается, то можно прибегнуть к одному «экзотическому» методу экстракции. Рассверливаем метиз дальше так, чтобы в него можно было положить другой болт меньшего размера (диаметра) с противоположной резьбой, сделав предварительно в первом (сломанном) болте под него резьбу при помощи подходящего метчика. После этого пробуем открутить метиз, используя меньший болт, как шляпку.

Шаг шестой . Если и такой способ не сработал, то в самом крайнем случае можно попытаться продолжить рассверливать болт дальше до тех пор, пока он достаточно не ослабнет. Когда это произойдет, выкрутить его получится при помощи одного только метчика, подходящего размера.
