Принципиальное устройство микрометра
Последние модели устройств оснащены двумя усовершенствованиями, которые помогают выполнить качественно измерения. Первым из них является блокировка винта, которая фиксирует его в любых положениях. Микрометр можно установить в нужное положение, а затем заблокировать. Второе усовершенствование — трещотка, расположенная на конце барабана. Теперь относительно небольшое давление на барабан может привести к значительной силе, действующей между двумя зажимами.
Если усилие будет чрезмерными, оно может вызвать перенапряжение измерительной конструкции, привести к её повреждению и неправильным показаниям. Чтобы преодолеть эту проблему, нужно настроить прибор, в этом помогает барабан, который приводится в движение через трещотку. Существуют три типа микрометров:
- Внешние используются для измерения внешнего расстояния или диаметра с точностью до 0, 001 дюйма.
- Внутренние используются для измерения внутреннего диаметра с точностью до 0, 001 дюйма.
- Глубинные используются для измерения глубины с точностью до 0, 001 дюйма.
Они обычно состоят из таких элементов:
- Скоба.
- Пятка.
- Винт.
- Зажим.
- Трещотка.
- Стебель.
- Барабан.
- Шкалы.
Настройка микрометра и проверка его точности
Проверку нулевых показаний микрометра проводят каждый раз перед началом работы, при необходимости выполняют настройку. Ниже приведена общая последовательность действий.
- Проверить жесткость крепления пятки и стебля микрометра в скобе. Протереть чистой мягкой тканью измерительные поверхности.
- Проверить нулевые показания инструмента. Для этого у МК-25 соединяют между собой рабочие поверхности пятки и микрометрического винта усилием трещотки (3 – 5 щелчков). Если прибор настроен правильно, его показания будут равны 0,00.
Для проверки микрометров с диапазоном измерений 25 – 50 мм, 50 – 75 мм и более используют соответствующие им эталоны (концевые меры длины), точный размер которых известен. Эталон, имеющий чистую торцевую поверхность, должен быть зажат без перекосов между измерительными поверхностями прибора усилием трещотки в несколько щелчков. Полученное значение сравнивают с известным, а при необходимости выполняют настройку микрометра в следующей последовательности.
Настройка на ноль
а) Фиксируют микрометрический винт при помощи стопорного устройства в положении с зажатой концевой мерой или соединенными вместе измерительными поверхностями.
б) Разъединяют барабан и микрометрический винт между собой. Для этого придерживают одной рукой барабан, а другой отворачивают корпус трещотки (достаточно полуоборота).
Также возможна конструкция прибора, в которой соединение барабана с микрометрическим винтом осуществлено с помощью винта или прижимной гайки с углублением. В этом случае воспользуйтесь ключом, идущим в комплекте.
в) Нулевой штрих барабана совмещается с продольным штрихом стебля. После этого барабан вновь соединяют с микрометрическим винтом, проводят новую проверку. Настройка повторяется при необходимости.
Что такое аналоговый микрометр и как он измеряет
Аналоговый микрометр еще называют механическим, так как он имеет простой принцип работы и конструкцию. Исходя из простоты конструкции, прибор долговечен, поэтому даже сегодня встречаются часто устройства, выпущенные еще во времена СССР. Механический микрометр устойчив к физическому воздействию, и ко всем преимуществам, можно прибавить относительно невысокую стоимость, которая составляет от 400-500 рублей в зависимости от модели.
Это интересно! На всех видах микрометров зажимы бывают разными, и представленные в виде рычажного переключателя или перемещающейся шайбы. Оба варианта фиксации являются надежными, но главный недостаток шайбовых устройств в том, что не видно, когда зажим включен.
Настройка микрометра на ноль
Рассмотрим подробно, как провести настройку микрометра на нулевую отметку, с рабочим диапазоном 0- 25:
| Иллюстрация | Описание действия |
| Перед выбором зазора до нуля необходимо почистить рабочую поверхность губок пятки и винта. Для этого чуть откручиваем винт, возьмем кусочек глянцевой бумажки (подойдет фрагмент обложки журнала или открытки). Зажимаем вместе с ним крепление и вытаскиваем бумажку. Таким образом мы очистим наш рабочий инструмент от возможных пыли, соринок и грязи. | |
| Сводим пятку и винт, зажимаем фиксирующий винт. Это необходимо для того, чтобы закрепить наш прибор в дальнейшем на нулевой отметке. |
| С помощью специального ключа ослабляем барабан и снимаем его. Наша задача вернуть барабан в то положение, которое бы соотнеслось с нулевой меткой. | |
| Для точной настройки торец барабана должен остановиться четко на нулевой отметке стебля. А нулевая отметка шкалы барабана должна остановиться напротив продольного штриха. |
Как выставить на ноль
Это необходимо, чтобы исключить погрешности и сделать итоговые результаты более точными. Последовательность действий следующая:
- очищаете лапки уже описанным выше способом – листом тонкой бумаги;
- после сводите эти ножки, причем до упора;
- зажимаете винт, качественно, чтобы фиксация была надежной;
- убеждаетесь, что насечки на шкале соответствуют нулевой отметке.
Вы знаете, как использовать микрометр дальше. Но если риска не будет лежать на 0, придется вооружиться настроечным ключом, который входит в стандартный комплект любого аналогового или рычажного инструмента. Для этого понадобится просто подкрутить стержень до нужного положения.
Если же данный агрегат по каким-либо причинам отсутствует, потребуется отцентрировать накатку, сначала сняв, а затем вернув на место трещотку. Лишь после этого можно будет переходить ко снятию показаний, иначе в зафиксированных результатах не будет практического смысла, ведь из-за погрешности они не отразят реальные параметры объекта, что чревато браком при производстве.
Как мерить микрометром: подробно о калибровке, настройке, проверке на точность
Отладку необходимо производить перед каждым случаем использования. Это позволит по максимуму исключить погрешность и добиться наибольшей правдоподобности результата. Занимает сравнительно мало времени, сводится к трем простым действиям:
Убрать с контактных поверхностей загрязнения, стружку и другие остатки; можно воспользоваться обычной тонкой бумагой – просто разместите лист между губками, затем сведите лапки и осторожно вытащите его.

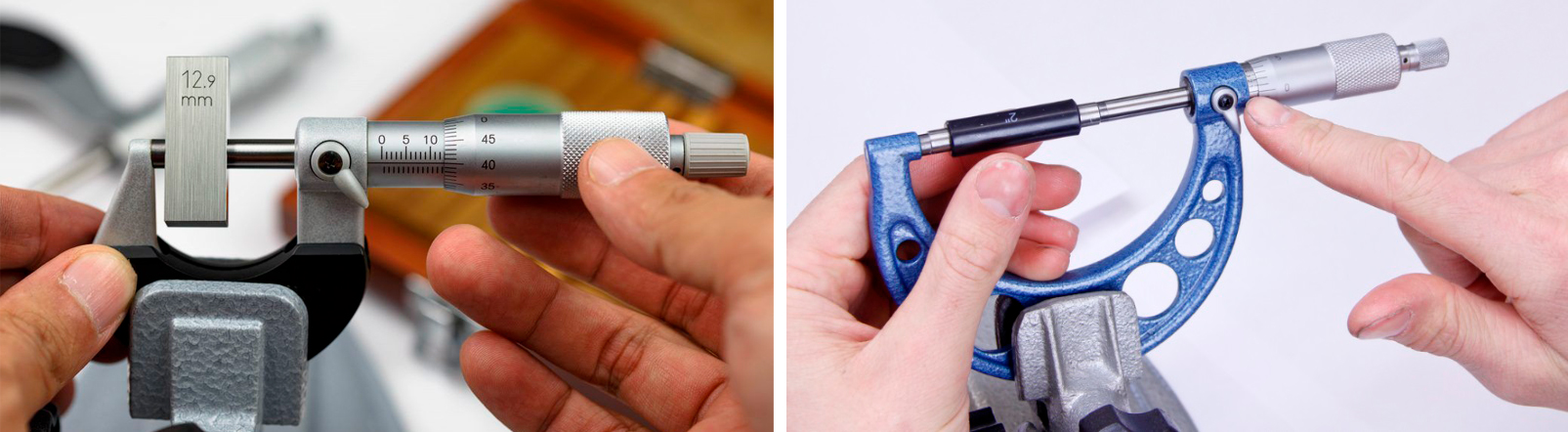

Свериться с эталонными образцами – прямоугольными деталями с максимально точными размерами; зафиксируйте ее, проведите измерения с помощью микрометра, и все возможные несоответствия или отклонения будут сразу обнаружены.
Убедиться в исправности – необходимо осмотреть те элементы, которые могут в первую очередь выйти из строя. В случае с рычажными моделями это, например, стрелка
Ну а у цифровых можно проверить батарейку и удостовериться, что ее ресурса хватит.
Устройство и технические характеристики
Нутромер состоит из микрометрической головки 1, комплекта удлинителей 2 и измерительного наконечника 3. У приборов с верхним пределом измерения свыше 2500 мм микрометрическая головка оснащается индикатором часового типа с ценой деления 0,01 мм. В комплект нутромера входит также установочная мера 4.
Основные технические характеристики
Микрометрические нутромеры изготавливаются в соответствии с ГОСТ 10-88. Поверка производится по ГОСТ 17215. Средний срок службы инструмента составляет не менее 8 лет.
| Обозначение устройства | Диапазон измерений, мм | Цена деления, мм | Предел допускаемой погрешности, мкм |
| НМ 50-75 | 50 – 75 | 0,01 | от ± 4 до ± 90 |
| НМ 50-175 | 50 – 175 | 0,01 | |
| НМ 50-600 | 50 – 600 | 0,01 | |
| НМ 75-175 | 75 – 175 | 0,01 | |
| НМ 75-600 | 75 – 600 | 0,01 | |
| НМ 150-1250 | 150 – 1250 | 0,01 | |
| НМ 150-1400 | 150 – 1400 | 0,01 | |
| НМ 150-2500 | 150 – 2500 | 0,01 | |
| НМ 150-3000 | 150 – 3000 | 0,01 | |
| НМ 350-4000 | 350 – 4000 | 0,01 | |
| НМ 350-6000 | 350 – 6000 | 0,01 |
Как настроить микрометр
Перед измерением деталей микрометром необходимо провести настройку инструмента, при использовании требуется высочайшая точность. Даже незначительные отклонения могут помешать процессу:
Инструкция по применению и использованию микрометра рекомендует для начала удалить мельчайшие загрязнения с поверхности губок. Для этого необходимо взять тонкий бумажный лист. Его располагают между лапками и сводят их до упора
Затем бумагу осторожно и медленно вытягивают, следя за тем, чтобы она не порвалась. Дальше инструмент по правилам пользования микрометром нужно выставить на ноль
Губки снова сводят и проверяют, совпадают ли насечки на барабане с отметкой нижней шкалы. Если точности не наблюдается, с помощью специального ключа стебель регулируют до тех пор, пока риска не будет установлена на ноль. При использовании цифровых приборов перед измерениями нужно убедиться, что батарейка не разряжена, и при необходимости вставить новый элемент питания.
Если настроечного инструмента к устройству не приложено, следует открутить крепление трещотки и вручную отцентрировать накатку до полного совпадения с отметкой ноль. После этого фиксирующий механизм закручивают обратно.
Настройку на ноль выполняют перед каждым измерением
Важно! Камень и наждак для очистки губок при настройке микрометра использовать категорически запрещено, они только нарушат точность инструмента.
Устройство и особенности работы с прибором
Прибор знаком многим мастерам, по сути, это зажим с линейкой, правда, считает он по определённой системе. Если вы до сих пор не знаете, что измеряет микрометр и как с ним работать, прежде всего, необходимо внимательно изучить его устройство. Как мы видим из рисунка (фото ниже), все измерения микрометром проводятся контактным способом. Деталь зажимается в тиски и плотно удерживается в ней. Все основные механизмы микрометра расположены на скобе.
Внешний вид прибора и устройство
Принцип расчёта размеров в этом инструменте основан на таком понятии, как винтовая пара. Винт очень хорошо виден на фото. Благодаря его шагу на оси можно заметить отклонения от нулевой отметки. На стебле прибора нанесена шкала, цена её деления составляет 0,5 мм. Впрочем, ширина шага может быть разной.
Микрометр имеет две шкалы:
- Неподвижную на стебле. Эта шкала обычно имеет шаг деления 1 мм и ещё половинчатые (0,5 мм), которые позволяют посчитать точный размер до половины миллиметра.
- Крутящаяся шкала барабана. Эти деления показывают доли миллиметра. Чтобы узнать размер детали, необходимо сложить цифры, получившиеся на неподвижном стебле, и те, что показывает крутящийся барабан.
Противоположная часть микрометрического винта жёстко соединена с барабаном, в конце которого нанесена трещотка. Она позволяет прижимать лапки, именно поэтому её не стоит использовать для измерения таких тонких материалов, как проволока, трещотка, её просто сплющит. Трещотка необходима для калибровки прибора. Как это делать правильно, мы расскажем ниже в статье.
Как откалибровать типовой микрометр, настроить его и проверить на точность
Микрометры относятся к таким приборам, которые перед каждым использованием необходимо проверять, калибровать и настраивать. Расскажем, как это сделать.
Сначала протрите при помощи тонкого листа бумаги поверхности пяток. Для этого сведите их, зажав лист с небольшим усилием. Потом аккуратно вытащите его, но следите, чтобы не было разрывов. В результате пятки очистятся от пыли и жира.
Фотография № 16: сдвигание пяток

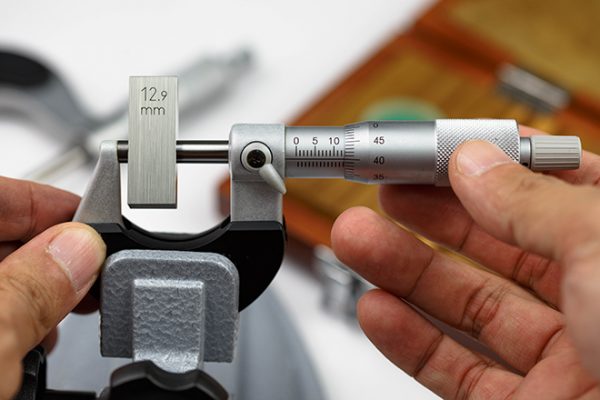

Потом возьмите эталонный образец и удостоверьтесь в том, что прибор показывает все правильно.
Фотография №17: проверка точности показаний при помощи образца
В противном случай следует провести настройку.
Поверка микрометра
Осуществление поверки микрометра регламентировано методическими указаниями МИ 782−85
Владение методикой поверки чрезвычайно важно как для специалиста, поверяющего инструмент, так и для квалифицированного работника, непосредственно проводящего измерения. Даже в процессе бытовой эксплуатации владение знаниями о поверочных мероприятиях приносит большую пользу
Обнаружение таких отклонений контролируемых параметров, как нарушение параллельности измерительных плоскостей, перекос измерительной плоскости винта и некоторые другие, служат очевидным сигналом о неисправности измерителя.
Инструкция по калибровке микрометра
Если проверка показала несовпадения контрольной риски с нулём шкалы или произошел полный сбой настройки, инструмент нужно откалибровать.
Сделав, как положено, сведение измерительных поверхностей блокируем шпиндель стопором.
Ослабляем барабан ключом
Если на микрометрической головке фиксация барабана делается винтовым стопором с боку, его надо ослабить с помощью ключа.
Барабаны, фиксирующиеся боковым стопором, после его ослабления, можно смещать з продольно и регулировать его край относительно линейных шкал.
Ставим «0» круговой шкалы точно напротив контрольной риски, одновременно обеспечивая совмещение края барабана с нулевым делением на миллиметровой шкале.
После зажима винта ключом и застопоривания, проверяем результат и, при необходимости, повторяем процедуру.
Проверяем совпадение рисок
Барабаны могут отличаться способом фиксации, некоторые фиксируются корпусом трещотки.
Рассмотрим еще несколько конструкций микрометра
После установки поверочной меры по правилам описанным выше:
- Стопорим шпиндель.
- Отпускаем зажим барабана.
- Поворачиваем его шкалу до совпадения нуля с контрольной риской.
- Придерживая барабан в настроенном положении, затягиваем корпус трещотки.
- Отпускаем стопор шпинделя и проверяем результат настройки.
- Если все хорошо, затягиваем корпус трещотки с большим усилием.
- И повторно проверяем точность настройки.
У некоторых моделей барабан устанавливается на конус винта.
Иное крепление барабана
После снятия основного резьбового натяга требуется подать вперед барабан с некоторым усилием, чтобы снять зажим конуса.
Снимаем зажим конуса
Часто это требуется и после легкого винтового зажима все остальные действия по регулировке такие же.
Ориентируемся с ценами на приборы разных типов
Чтобы сегодня приобрести микрометр, вовсе не обязательно для этого посещать рынки и специализированные магазины. При необходимости купить микрометр можно в интернет магазине, просмотрев предварительно стоимости приборов, их виды, функции, параметры, а также прочие сведения.
- Калиброн МКЦ-50 — стоит 9500 рублей. Это цифровой прибор, который имеет две системы исчисления — метрическую и дюймовую. Позволяет измерять детали со значением до 0,001 мм
- Эксперт МК-25 — стоит около 1000 рублей. Принадлежит к категории аналоговых устройств гладкого типа. Позволяет измерять детали с точностью до 0,01 мм
- Norgau — аналоговый прибор, цена которого составляет 2400 рублей. Такая стоимость оправдана наличием специального защитного покрытия прибора, защищающего его от коррозии
В завершении надо отметить, что стоимость в зависимости от пункта продажи может отличаться
При этом немаловажно купить прибор для дома или гаража, чтобы всегда при необходимости можно было измерить разные детали. При измерении учитывайте также погрешности приборов
Величину погрешности производители указывают в техническом описании. Чем бы ни приходилось заниматься, а наличие микрометра в арсенале среди измерительного инструмента является необходимым.
Публикации по теме
Как правильно пользоваться строительным гидроуровнем
Учимся правильно пользоваться пузырьковыми строительными уровнями
Дальномер лазерный интересный принцип работы и критерии выбора
Как пользоваться мультиметром при измерении электрических величин — виды, назначение и функции прибо…
Уход за инструментом
Чтобы прибор служил верой и правдой, надо не только уметь им пользоваться, но еще и правильно хранить. Изготавливаются микрометры из стали, поэтому хранить рекомендуется их исключительно в сухих и проветриваемых помещениях, не допуская воздействия влаги. Перед каждым применением надо не только протирать рабочую часть губок, но еще и выполнять калибровку. Это надо для получения более точных результатов измерений.
Кроме того, подвижный винт перемещается за счет резьбового механизма, который необходимо регулярно смазывать машинным маслом. Электронные приборы требуют соответствующего подхода к хранению, так как при воздействии низких температур происходит быстрый разряд батареек. Практически все виды приборов поставляются в специальных кейсах из пластика, металла или дерева. В этих кейсах необходимо хранить устройства, а также транспортировать их.
Это интересно!Только при грамотном подходе к применению и хранению инструмента, можно добиться полной его сохранности и продолжительного срока службы. Весомым аргументом в уходе за микрометрами является их высокая цена.
История возникновения
Первые микрометры появились еще в шестнадцатом веке, но тогда они не находили применения — попросту не существовало таких механизмов, для которых нужна была бы такая большая точность. Все изменилось в девятнадцатом веке, когда появились более продвинутые и точные токарные станки, и другие механизмы. Благодаря развитию машиностроения микрометры снова стали востребованными, и появилось сразу несколько типов этого инструмента.
Мнение эксперта
Торсунов Павел Максимович
Часто вместо микрометра применяют штангенциркуль. Это разные инструменты, но при выполнении некоторых работ они в какой-то степени взаимозаменяемы. К примеру, когда нужно группировать маленькие предметы по размеру. Штангенциркуль не дает таких же точных измерений, но он может использоваться как зажим.
Как определить результат
Результат измерений определяется по показаниям трех шкал. Нижняя шкала на стебле показывает целые значения с ценой деления в 1 мм. По верхней шкале определяем половину миллиметра, цена деления 0,5 мм. Третья, круговая шкала с точностью 0,01 мм.
Пример определения размера микрометром М50:
- Берём минимальный измеряемый размер – 25 мм.
- Добавляем целое значение делений нижней шкалы, например 3 мм.
- Смотрим на верхнюю шкалу стебля. Если после нижнего значения 3 мм заметна верхняя риска, то добавляем ещё 0,5 мм.
- Снимаем показания с круговой шкалы нониуса. Допустим это число15, что означает 0,15 мм.
- Складываем полученные значения: 25+3+0,5+0,15=28,65 мм
Микрометры оснащены фиксатором, что позволяет определить размер детали и произвести сравнение другими деталями.
Устройство и особенности работы с прибором
Прибор знаком многим мастерам, по сути, это зажим с линейкой, правда, считает он по определённой системе. Если вы до сих пор не знаете, что измеряет микрометр и как с ним работать, прежде всего, необходимо внимательно изучить его устройство. Как мы видим из рисунка (фото ниже), все измерения микрометром проводятся контактным способом. Деталь зажимается в тиски и плотно удерживается в ней. Все основные механизмы микрометра расположены на скобе.
Внешний вид прибора и устройство
Принцип расчёта размеров в этом инструменте основан на таком понятии, как винтовая пара. Винт очень хорошо виден на фото. Благодаря его шагу на оси можно заметить отклонения от нулевой отметки. На стебле прибора нанесена шкала, цена её деления составляет 0,5 мм. Впрочем, ширина шага может быть разной.
Микрометр имеет две шкалы:
- Неподвижную на стебле. Эта шкала обычно имеет шаг деления 1 мм и ещё половинчатые (0,5 мм), которые позволяют посчитать точный размер до половины миллиметра.
- Крутящаяся шкала барабана. Эти деления показывают доли миллиметра. Чтобы узнать размер детали, необходимо сложить цифры, получившиеся на неподвижном стебле, и те, что показывает крутящийся барабан.
Противоположная часть микрометрического винта жёстко соединена с барабаном, в конце которого нанесена трещотка. Она позволяет прижимать лапки, именно поэтому её не стоит использовать для измерения таких тонких материалов, как проволока, трещотка, её просто сплющит. Трещотка необходима для калибровки прибора. Как это делать правильно, мы расскажем ниже в статье.
Рейтинг лучших моделей
Мы составили для вас рейтинг лучших микрометров. При составлении списка мы руководствовались отзывами покупателей, качеством исполнения и функционалом микрометров. У каждого, кто выбирает микрометр, есть свои задачи. Соответственно, мы рассматриваем инструмент разного класса и точности. Кроме того, мы выбирали микрометры таким образом, чтобы их цена соответствовала качеству.
FIT 19909
Лучший бюджетный микрометр. Ручной механический инструмент со скобой обычной формы. Обладает достаточной для бытовых целей точностью измерения. Подойдет для домашней мастерской. У микрометра есть зажим, который позволяет зафиксировать инструмент и его шкалу в одном положении. Эта модель отличается высокой надежностью и универсальностью, а также небольшой ценой. Среди бюджетных микрометров FIT является самым популярным. Единственный недостаток — не самая большая точность измерения, даже если учесть другие механические микрометры из более дорогих ценовых категорий.
Преимущества:
- недорогой;
- легкий и компактный;
- надежный;
- есть зажим.
Недостатки:
точность измерения (в пределах 100 мкм).
| Тип | Механический гладкий |
| Точность измерения | 0,1 мм |
| Особенности | Фиксирующий зажим |
| Цена | 1000 рублей |

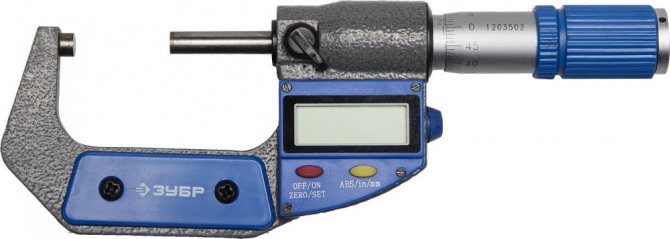

ЗУБР «ЭКСПЕРТ»
Еще один недорогой микрометр, но на этот раз — цифровой. Этот микрометр уже обладает достаточной точностью для того, чтобы использовать его для точных работ, в том числе ювелирных. В отличие от ручных механических микрометров, этим микрометром легче пользоваться — при нормальном обслуживании для измерения достаточно правильно поместить предмет между концами винта, а на экране отобразится правильное значение. Тем не менее, здесь есть и традиционная механическая шкала, которая позволяет использовать микрометр, как и обычный. Выбирать цифровой микрометр лучше тем, кто часто пользуется этим инструментом — это экономит время работы.
Преимущества:
- удобная эксплуатация;
- высокая точность;
- скорость работы;
- есть зажим;
- механическая и цифровая шкала.
Недостатки:
- зависит от источника питания;
- стоит дороже обычных микрометров.
| Тип | Гладкий цифровой |
| Точность измерения | 0,001 мм |
| Особенности | Фиксирующий зажим, цифровой экран, механическая шкала |
| Цена | 3500 рублей |
МКЦ 25 GRIFF
Продвинутый цифровой микрометр, который предназначен для измерений с высокой точностью. Главная особенность этого микрометра заключается в том, что он оснащен специальным портом, который позволяет подключать его к компьютеру. Благодаря этому легко записывать и изучать результаты измерений и совершать вычислительные работы. Этот микрометр подходит для профессиональных задач и позволяет делать работу в постоянном потоке. Этот микрометр работает только в цифровом режиме, механической шкалы для определения измерений нет.
Преимущества:
- высокая точность;
- возможность подключения к ПК;
- прочный винт из твердого сплава.
Недостатки:
- зависит от источника питания;
- нет механической шкалы;
- большая цена.
| Тип | Гладкий цифровой |
| Точность измерения | 0,001 мм |
| Особенности | Фиксирующий зажим, подключение к компьютеру |
| Цена | 5000 рублей |
ASIMETO 152-01-0
Рычажный механический микрометр, который подойдет для совершения точных измерений вплоть до 0,001 мм. Благодаря подвижной пятке (один из концов винта) микрометр может с большим усилием зажимать деталь, что увеличивает точность прибора. Этот микрометр подойдет для использования на производстве для контроля деталей или при выполнении других сложных работ.
Преимущества:
- высокая точность измерений;
- рычажный механизм;
Недостатки:
- вес — 80 грамм;
- цена;
- маленький диапазон измерения.
| Тип | Рычажный механический |
| Точность измерения | 0,001 мм |
| Особенности | Фиксирующий зажим, рычажная пятка без трещотки |
| Цена | 20000 рублей |

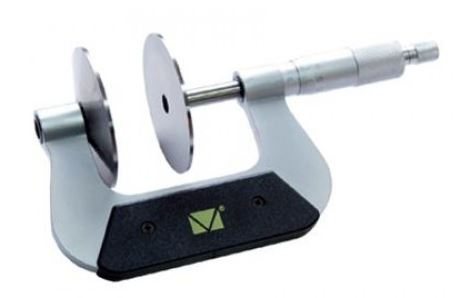

Микрометр листовой МЛ-25
МЛ-25 предназначен для измерения толщины листов металла или других материалов: бумаги, пластика, стекла и т.д. U-образная форма позволяет легко и удобно измерять листы перечисленных материалов. В качестве измерителя используется неподвижная пятка и винтовая пара. В этом микрометре стоит механическая радиальная шкала, работающая с точностью до 0,01 мм.
Преимущества:
- удобно работать с листами;
- легкий и компактный;
- высокая точность измерения.
Недостатки:
- ограниченный диапазон задач;
- цена.
| Тип | Механический листовой |
| Точность измерения | 0,01 мм |
| Особенности | Радиальная шкала |
| Цена | 7500 рублей |
Как правильно пользоваться микрометром (уход и обслуживание)
Любая техника нуждается в уходе. Микрометры — не исключения. Вот список основных правил.
Следите за чистотой деталей и механизмов. Удаляйте загрязнения сразу же после их появления.
Перед каждым использованием протирайте пятки губкой или листом бумаги.
Если показания сбились, сразу же перенастройте прибор.
Не используйте трещотку при измерении деталей из мягких материалов. Они могут деформироваться.
И последнее. Если хотите получить максимальную точность измерений, не экономьте на качестве инструментов.
Микрометр – это прецизионный измерительный инструмент для определения точных размеров деталей. Точность ручного инструмента составляет 0,01 мм, а электронных достигает 2 микрон или 0,002 мм. Этого достаточно для выполнения особо сложных сборочных операций, изготовления деталей на металлорежущих станках и решения многих других задач в металлообработке и машиностроении. Главное – это правильно произвести замер и этому мы посвятим данную статью.
Проверка установки микрометра на нуль и
Порядок настройки микрометра на нуль
Перед началом работы микрометрическими приборами необходимо обязательно проверить их настройку на нуль
Это особенно важно для микрометрических приборов, так как у данных приборов очень легко (случайно или преднамеренно) нарушить установку на нуль
Нарушение установки на нуль может случиться после длительного хранения в сырых и запыленных помещениях, или же, оператор, который работал данным прибором, нарушил установку на нуль. Естественно, все результаты измерений, выполненные прибором с нарушенной установкой нуля, будут ошибочными со всеми вытекающими отсюда последствиями.
Проверка установки микрометра на нуль
Поворотом стопорного винта или рычажка (рис. 17) освободить (расстопорить) микровинт, то есть, подвижная пятка (микровинт) должна свободно проворачиваться при ее вращении за трещоточное устройство.
Если диапазон измерения микрометра в пределах 0-25 мм, то плавно вращая микровинт за трещеточное устройство ввести в соприкосновение рабочие поверхности пяток. В момент их соприкосновения будут слышны щелчки в трещеточном устройстве.
При правильной установке микрометра на нуль скошенный край барабана (указатель) должен установиться так, чтобы штрих (0; 25; 50 и др. в зависимости от диапазона измерения прибора) начального деления шкалы на стебле с ценой деления 0,5 мм должен быть полностью виден, а нулевое деление шкалы барабана установилось бы против продольного штриха на стебле.
Более конкретно, при правильной установке микрометра на нуль скошенный край (указатель) барабана не должен перекрывать нулевой начальный штрих шкалы на стебле более чем на 0,07 мм или удаляться от нулевого штриха более чем на 0,15 мм.
Как откалибровать прибор и проверить его точность
Микрометр относится к классу приборов, которые необходимо проверять на точность калибровки перед каждым использованием
Важно понимать, что иногда даже переноска микрометра без чехла или встряхивание его может сбить шкалу измерений. Что это значит? И как понять, что прибор настроен правильно? Разберёмся поэтапно
Прежде всего, протираем поверхность губок пятки. Делать это можно только с помощью тонкого листа бумаги. Для этого сводим пятки друг с другом и зажимаем лист между ними с небольшим усилием, чтобы он не выпадал
Потом аккуратно вытаскиваем его (важно, чтобы лист не порвался). Таким образом, можно очистить рабочие поверхности от пыли и жира
Иногда для проверки точности калибровки у некоторых типов микрометров (чаще всего микрометра с диапазоном измерений 25-50, 50-75 мм), а также электронных и лазерных приборов используют эталонные образцы, размеры которых точно известны.
Далее полученные данные сравнивают с теми, которые соответствуют эталону, и в случае необходимости производят дополнительную настройку прибора.
На чем основан принцип работы микрометра
Устройство обладает довольно простым механизмом действия. Его использование выглядит так:
- сначала проверяют точность прибора, затем выкручивают винт, чтобы деталь поместилась между его наконечником и пяткой;
- зажимают нужный элемент при помощи трещотки до тех пор, пока не раздастся три характерных щелчка;
- смотрят показания по цифровой, механической или стрелочной шкафе устройства.
Прибор отображает расстояние, оставшееся между пяткой и винтом после зажатия детали, а этот интервал и равен ее размеру. При этом полные значения смотрят на шкале на стебле инструмента, а доли определяют по круговым сечениям на барабане. Для получения конечного результата цифры необходимо сложить.
Чтение показаний по шкале Нониуса
https://i.imgur.com/vIkI0fZ.png Микрометрический наконечник, показывающий 0, 276 дюйма. На рисунке выше измеритель расположен так, что он находится между 2 и 3 градуировкой, таким образом, 2 x 0. 100 = 0. 200, три дополнительных подраздела, которые составляют 3 x 0, 025 = 0, 075. Наконец, градуировка 1 на шкале ближе всего к длинной линии, поэтому 1 x 0, 001= 0, 001 дюйма. 0. 200 + 0, 075+ 0, 001, что составляет 0, 276.
Как прочитать внешний микрометр с градусом 0, 0001 (с использованием дополнительной шкалы Нониуса).
Многие приборы включают в себя шкалу Нониуса в дополнение к обычным шкалам. Это позволяет производить измерения в пределах 0, 001 миллиметра на метрических микрометрах или 0, 0001 дюйма на дюймовых микрометрах. Дополнительная цифра получается путём нахождения линии, которая лучше всего совпадает с линией на барабане. Номер этой совпадающей строки представляет дополнительную цифру.
Горизонтальная шкала отмечена градуировкой каждые 0, 025 (25-тысячных). Каждая 4-я линия, начиная с нуля, нумеруется последовательно. Эти цифры составляют 0. 100 (4 x. 025 = 0. 100), которые считаются 100-тысячными. Границы вертикальной шкалы составляют 0, 001 (1-тысячная). Каждая пятая чёрточка пронумерована. Вертикальные градации шкалы представляют 0, 0001 (десятая часть тысячной доли).Микрометрическое считывание 1. 1551 дюйма. Всего всех пяти цифр: 1, 0000; 0, 1000; 0, 0500; 0, 0050; 0, 0001.
Является 1. 1551 дюйма или может быть прочитан как одна тысяча пятьсот пятьдесят одна десятая тысяча дюймов. Другой пример в дюймах с использованием микрометра размером от 0 до 1 дюйма: 0, 300 + 0, 075 + 0, 006 + 0, 0001 = 0, 3811.
Как работает микрометр: устройство и принцип измерения
Типовой инструмент представляет собой тиски для зажима детали и комплект механизмов для снятия показаний. В него входят следующие элементы:
- скоба;
- шпиндель;
- стебель с разметками;
- пятка.
В рамках эксплуатации осуществляется перемещение двух винтов, соединенных с осью и отклоняющейся от нулевых отметок. Наблюдаемые расхождения – это искомые данные, которые следует зафиксировать на одной из шкал:
- основная (круговая) – выполнена неподвижной, с промежуточным шагом в 0,5 мм;
- нониусная (дополнительная) – сделана крутящейся, на барабане, показывает уже доли миллиметров; нужна для уточнения линейных габаритов заготовки.
Для предотвращения механических повреждений детали предусмотрена трещотка: она устанавливается на торце прибора и прокручивается с характерным звуком, если позиционирование выполнено верно.
Использование микрометра
У микрометра 2 шкалы — 1 находится на стебле, а другая на барабане.
Применять инструмент предельно просто, здесь не нужна подробная инструкция, главное, один раз увидеть, как пользоваться микрометром, и все сразу станет предельно ясно. Для того чтобы научиться правильно пользоваться микрометром, рассмотрим процесс измерения сначала теоретически, а затем на конкретных примерах.
В процессе эксплуатации шкала периодически сбивается. Поэтому перед каждым использованием микрометра желательно производить калибровку прибора. Для этого нужно полностью закрутить винт и посмотреть совпадает ли нулевая отметка на барабане с горизонтальной риской на стебле. Если данные метки не совпадают, то следует подкрутить стебель, используя специальный ключ, который входит в комплект.
Перед началом процесса измерения следует выкрутить винт до размеров чуть больше измеряемой детали путем вращения барабана. Затем поместить данную деталь между винтом и неподвижным упором, зажать его при помощи трещотки до характерного звука ее срабатывания и затянуть кольцевую гайку.
Для определения размера нужно сложить показания 3 шкал (2 шт. на стебле и одна на барабане). По верхней части шкалы стебля определяем количество полных мм. При этом если на нижней половине последняя видимая риска находится правее, то к полученному значению прибавляем еще 0,5 (вот зачем предусмотрено смещение нижней половины шкалы относительно верхней). Далее прибавляем значение со шкалы барабана, цена деления которой составляет 0,01 мм.
Принципиальное устройство микрометра
Последние модели устройств оснащены двумя усовершенствованиями, которые помогают выполнить качественно измерения. Первым из них является блокировка винта, которая фиксирует его в любых положениях. Микрометр можно установить в нужное положение, а затем заблокировать. Второе усовершенствование — трещотка, расположенная на конце барабана. Теперь относительно небольшое давление на барабан может привести к значительной силе, действующей между двумя зажимами.
Если усилие будет чрезмерными, оно может вызвать перенапряжение измерительной конструкции, привести к её повреждению и неправильным показаниям. Чтобы преодолеть эту проблему, нужно настроить прибор, в этом помогает барабан, который приводится в движение через трещотку. Существуют три типа микрометров:
- Внешние используются для измерения внешнего расстояния или диаметра с точностью до 0, 001 дюйма.
- Внутренние используются для измерения внутреннего диаметра с точностью до 0, 001 дюйма.
- Глубинные используются для измерения глубины с точностью до 0, 001 дюйма.
Они обычно состоят из таких элементов:
- Скоба.
- Пятка.
- Винт.
- Зажим.
- Трещотка.
- Стебель.
- Барабан.
- Шкалы.
