Как правильно отрегулировать карбюратор бензопила хюскварна 137

Введение в эксплуатацию бензопилы Husqvarna 137

Чтобы обеспечить длительную эксплуатацию бензиновой пиле “Хускварна”, необходимо выполнить ряд простых действий:

1. Собрать агрегат.
2. Смонтировать гарнитуру, натянуть цепь.
3. Приготовить топливную смесь, заправить бензопилу.
4. Залить свежее масло в масляный бачок.
5. Запустить бензопилу согласно описаниям в руководстве.
6. Проверить работоспособность тормозной системы.
7. Проверить работу пилы на холостых оборотах, при необходимости произвести регулировку карбюратора.
8. Убедиться в том, что подача масла а цепь производится в нужном объеме.
9. Производится обкатка бензопилы “Хускварна” 137.

Топливная смесь состоит из высококачественного бензина марки АИ-92 и оригинального моторного масла Husqvarna для двухтактных двигателей в соотношении 50/1, где на 5 л бензина приходится 100 мл моторного масла.

Обкатка бензопилы

Длительность обкаточного периода — 10 часов. На протяжении этого времени не рекомендуется нагружать инструмент, нагрузка должна быть не более чем на половину мощности силовой установки. В период обкатки происходит прирабатывание движущихся частей силовой установки. В случае перегрузки инструмента может произойти заклинивание поршня, ведущее к поломке силового агрегата, а значит и самой бензопилы.

Регулировка карбюратора своими руками на бензопиле

Регулировка карбюратора бензопилы обеспечивает эффективную работу инструмента на полной мощности при экономном потреблении топлива. Регулировка должна производиться при чистом топливном и воздушном фильтре. Для большего кол-ва карбюраторов регулировка осуществляется тремя винтами: для максимальных и минимальных оборотов и регулировки холостого хода.

Винтами H и L регулируется соотношение смеси бензина и воздуха определяемое открытием дроссельной заслонки карбюратора. При откручивании винтов происходит обогащение смеси, и обороты соответственно падают, при закручивании смесь обедняется – обороты растут.

Обозначение H относится к винту максимальных оборотов, управляющему главным жиклером, L — к винту минимальных оборотов, управляющему жиклером холостого хода. С помощью винта S осуществляется точная регулировка оборотов холостого хода. Иногда, для упрощения настройки, количество доступных регулировочных винтов карбюратора уменьшают.

Настройка карбюратора бензопилы подразделяется на два этапа – базовый (заводские настройки), осуществляемый при выключенном двигателе. и окончательный, производимый на работающем прогретом двигателе. Точное значение углов поворота следует брать из инструкций по эксплуатации для конкретной бензопилы. Если не соблюдать инструкции производителя может привести к повреждению двигателя.

Базовая регулировка карбюратора.

Регулировочные винты максимальных H и минимальных L оборотов медленно поворачивают по часовой стрелке до упора, после чего выворачивают назад на 2 оборота, также возможны другие настройки

Проверка и регулировка холостого хода.

Отыскиваем наибольшие обороты холостого хода, для этого медленно поворачиваем винт L в разных направлениях. После нахождения положения наибольших оборотов двигателя необходимо повернуть винт L на 1/4 оборота против часовой стрелки. Если цепь при этом вращается на холостом ходу, винт Т или (S) следует поворачивать простив часовой стрелки, пока она не остановится.

Проверка и регулировка максимального числа оборотов.

Изменение максимального числа оборотов осуществляется винтом H. При его заворачивании (вращение по часовой стрелке) обороты увеличиваются, при выворачивании — уменьшаются. Двигатели бензопил имеют наибольшую скорость вращения от 11500об/мин. до 15000 об/мин. Более высокую скорость не обеспечивает зажигание, кроме того, она становится опасной для двигателя. Предельные обороты можно определить по перебоям в зажигании. Если они наступают, винт H немного выворачивают против часовой стрелки.

Если работа двигателя не проверена на ускорени и максимальные обороты то регулировка бензопилы не может считаться завершенной.

При плавном нажатии на курок газа двигатель должен уверенно и быстро набирать обороты от холостого хода до максимальных( от 2800 обр.до 11500-15000 обр. в зависимости от агрегата). Если обороты набираются медленно, с запаздыванием, винт L нужно медленно вывернуть против часовой стрелки, но не более чем на 1/8 оборота.

После регулировки ускорения и максимальных оборотов следует снова проверить работу пилы на холостом ходу — двигатель должен работать устойчиво, цепь не должна двигаться. Настройка бензопилы должна повториться, если это условие не выполняется но за исключением этапа базовой регулировки.

Эксплуатационные достоинства

Популярность этой модели в значительной степени базируется на доступной стоимости, несложном обслуживании, комфортной работе и высокой ремонтопригодности.

Используя имеющиеся в ассортименте запчасти, владелец может своими руками выполнить полноценный ремонт изделия с минимальными затратами материальных средств и времени.

Прилагаемая к комплекту инструкция по эксплуатации содержит полезные сведения об особенностях подготовки инструмента к первому и предшествующих запусках, последовательности обслуживания, технологиях поиска и самостоятельного устранения возможных неисправностей.

Приведенная в описании подробная деталировка позволяет уточнить последовательность монтажа при выполнении ремонтных работ повышенной сложности.

Применение запасных частей из фирменного ремонтного фонда предоставляет владельцу возможность восстановить рабочие характеристики изношенных узлов и агрегатов практически на все 100%.

Что представляет собой карбюратор?

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт». Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Современные карбюраторы снабжены множеством разных устройств и систем, которые имеют многочисленные отверстия разных калибров, разветвленную сеть каналов, пневматические камеры и рычажные передачи.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают.Карбюраторы генераторов часто имеют лишь один регулировочный винт, но возможно встретить и многие другие модификации этой запчасти. Его регулировка позволяет исключить завышенный расход топлива и утечку несгоревшего масла.

Однако достаточно распространены случаи, когда регулировка карбюратора не может устранить неполадки в работе техники. Это происходит из-за окончательной поломки детали, которая происходит в результате естественного изнашивания или же из-за неправильной эксплуатации.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Зубчатый упор в комплект поставки не входитХарактеристики:

Нагнетание воздуха Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа. Легче запускается Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана Простота в работе Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации. Принцип двух масс Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами.Независимая антивибрационная система. Бесперебойное функционирование Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы. Трехсекционный коленчатый вал Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Лучший захват Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.

Описание

Бензопила Хускварна 137 — легендарная модель от шведского производителя цепных пил, ставшая бестселлером в своей нише и покорившая не одного владельца набором своих технических характеристик. В настоящее время бензопила снята с производства, компания выпускает аналоги, как более мощные, так и аналогичные по мощности. Основной причиной успеха модели стало идеальное сочетание функциональности, мощности, легкого веса, небольшого размера, надежности комплектующих, а также минимальном проценте поломок и, соответственно, низком проценте случаев ремонта.

Бензопила Husqvarna 137

Двигатель бензопилы Хускварна 137 — карбюраторный, двухтактный, мощность его составляет 2,2 л.с. Работа двигателя пилы осуществляется на смеси масла и бензина. Особенностью модели является лучший в своем роде карбюратор Walbro. В зимнее время бензопила будет заводиться так же легко, как и летом. Данный процесс обеспечивает система электронного зажигания.

Эта модель отличается высокими техническими показателями, хорошей заводской регулировкой карбюратора.

Карбюратор для бензопилы Husqvarna 137

Основное назначение бензопилы Хускварна следующее:

• обрезка веток и сучьев;
• распил крупных бревен и досок;
• прочие работы с древесиной в бытовых объемах.

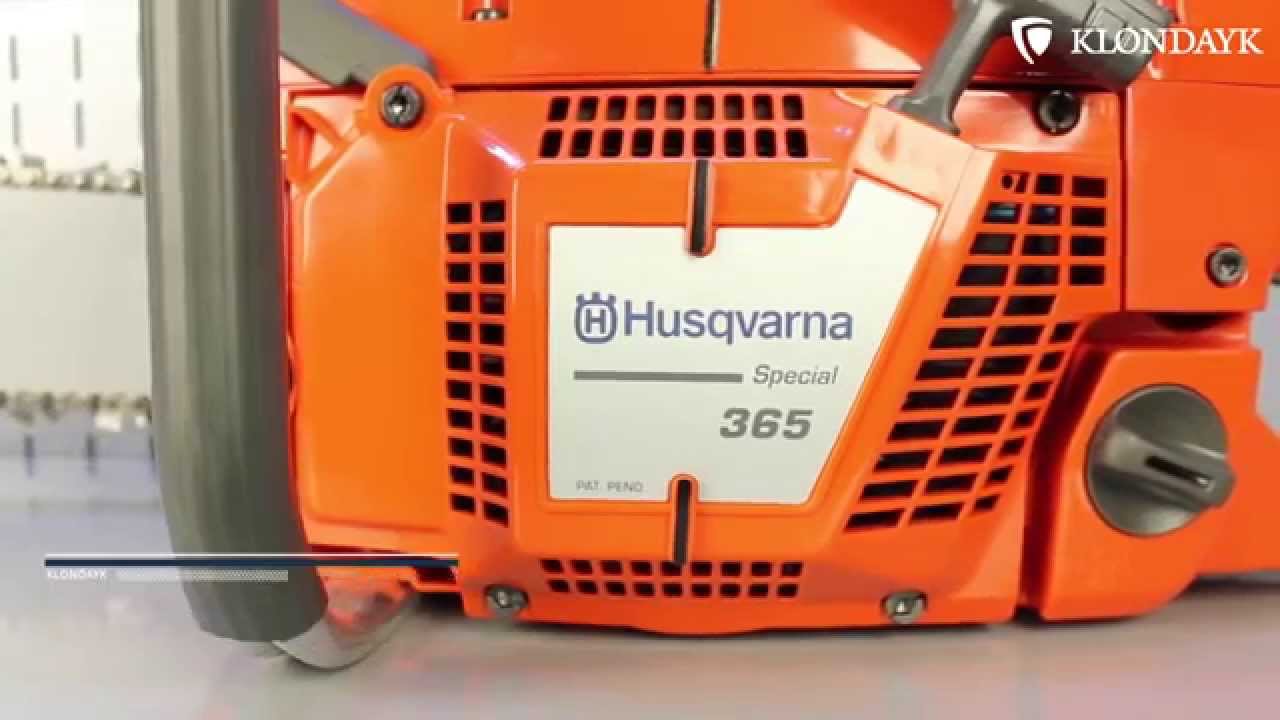

Подробный обзор Хускварна 365

По внешним конструктивным признакам это вполне понятная бензопила, которая используется тысячами работников по всему миру и показывает неприхотливость в ремонте и ряд других преимуществ. Шведские инженеры долго трудятся над каждой моделью, поэтому 365 это действительно профессионал своего класса со всеми необходимыми компонентами (защита рук, уловитель цепи, декомпрессионный клапан, рукоятка и многое другое).

Преимущества

Разумеется, у бензопилы больше положительных характеристик и особенностей, к которым можно отнести:

• уникальная система обогрева рукояток, позволяет работать зимой без дискомфорта;
• современная система охлаждения и новая система с центробежной очисткой воздуха;
• картер двигателя из магний алюминиевого сплава;
• удобная форма рукояток для надежного уверенного захвата бензопилы;
• детали кривошипно-шатунного механизма создаются собственноручно из кованной стали высокой марки;
• сбоку крышки располагается механизм натяжения цепи, удобно располагается и помогает быстро произвести регулировку.

Нельзя не отметить новый стартер с уникальной системой Smart Start. Согласно данным производителя, такая система обеспечивает в 2 раза более быстрый старт и запуск бензопилы. Особенно актуальная система при длительной эксплуатации.

Дополнительно отметим систему очистки воздуха Air Injection, которая имеет центробежное действие и помогает увеличить длительность эксплуатации бензопилы и срок жизни фильтра воздухозаборника.

Прочие характеристики

Очень часто шведскую бензопилу используют далеко за пределами города, поэтому модель 365 оборудуется всем необходимым для длительной беспрепятственной работы. Например, топливный бак увеличен до 770 грамм, тогда как бак для масла имеет объем 420 мл. Несмотря на вышеуказанные характеристики касательно используемой шины, можно установить другие модели, подойдет шина длиной до 70 см. В стандартном комплекте можно найти шину длиной 45 см с цепью, имеющей толщину звеньев в 0,058.

Цепь и шина имеют большой срок жизни благодаря охлаждению путем смазки в виде самостоятельной подаче масла в рабочую зону. Масло также автоматически поступает из маслобака. Это возможно благодаря современному масляному насосу. Особенностью бака является возможность регулировать его производительность, что в свою очередь экономит владельцу до 50% ГСМ.

Где использовать бензопилу Хускварна 365?

Изначально шведский бренд создавал для бензопилы хускварна 365 характеристики, позволяющие работать в сложных условиях и большой производительности. Сегодня это надежный помощник даже для работы в течение всего дня. Также можете работать с техникой круглый год, для зимы устанавливается обогрев ручек, летом бензопила не перегревается и хорошо работает при высоких температурах.

Если вы планируете эксплуатацию в сильные холода, рекомендуем обратить внимание на дополнительную опцию — система подогрева карбюратора. Таким образом он не замерзнет и будет беспрепятственно подавать топливо. Про хускварна 365 некоторые отзывы гласят, что модель может работать при морозе в -40 градусов

Про хускварна 365 некоторые отзывы гласят, что модель может работать при морозе в -40 градусов.

Husqvarna 365 отлично справиться и с другими задачами:

• заготовка дров;

• работа в саду;

• обрезка деревьев, веток.

Неисправности бензопилы и способы их устранения

Владельцы модели Husqvarna 142 часто сталкиваются с типичными поломками, вызванными неправильной эксплуатацией садового инструмента или банальным износом его деталей.

К этим неисправностям относиться:

• отсутствие запуска бензопилы – причина этой поломки кроется в заливании свечи зажигания. Чтобы получить возможность запустить мотор пилы, нужно снять, промыть и просушить свечу. После этого нужно продуть цилиндр, несколько раз резко потянув на себя трос стартера при вывернутой свече. После этого нужно вкрутить свечу и завести мотор садового инструмента;
• повышение вибрации при работе пилы – ремонт этой поломки выполняется путем очистки или замены глушителя. Также потребуется осмотреть пружины антивибрационной системы. При необходимости просевшие детали необходимо поменять;
• стреляющие звуки – если при работе модели Husqvarna слышны громкие хлопки, то причины поломки нужно искать в карбюраторе или глушителе. Сначала оператору потребуется настроить карбюратор. После этого нужно снять и промыть глушитель;
• вытекание масла для смазки цепи – чтобы устранить эту поломку необходимо проверить состояние масляного насоса и трубок. Неисправную деталь потребуется заменить.

Чтобы избежать дальнейших поломок бензопилы Husqvarna 142, нужно использовать для ее заправки качественный бензин и масло. Это поможет предотвратить повышенный износ деталей и защитить узлы модели от перегрева.

Карбюратор является одним из важных механических узлов, из которых состоит бензопила. В его задачах – смешивание топлива с воздухом и подача полученного состава к двигателю. Но в процессе работы бензопилы случаются ситуации, когда регулировка карбюратора Хускварна становится необходимой. В зависимости от причин, регулировка карбюратора модели бензопилы 142 и прочих серий выполняется для предотвращения следующих ситуаций:

• наличия перебоев в работе мотора, сопровождаемых его отключением;
• чрезмерного потребления топлива в работе.

Поскольку карбюратор влияет на качество топлива, в первом случае необходимость настроек карбюратора пилы 137 или иных профессиональных серий, как Хускварна 240 или 260 предполагает влияние именно на достаточное количество горючего сырья, поступающего в карбюратор для смешивания с воздушной массой. Известно, что максимальная производительность возможна только при определённом соотношении данных веществ. Второй момент регулировки карбюраторного смесителя бензопилы вызван недостатком поступающего воздуха, что провоцирует недогорание впрыскиваемого бензина с его выходом в виде густого дыма. Вовремя проведённая смена параметров своими руками по уменьшению количества впрыскиваемого топлива позволит значительно быстрее снизить расход этого продукта.

Ремонт своими силами сохранит не только бюджет, но и время, потраченное на транспортировку и очередь в мастерской. Это же касается и замены различных запчастей в бензоинструменте, как цепь на бензопилу или головка триммерная универсальная на мотокосу, либо масла для электроприводных изделий.

Оценочные параметры и сфера применения

Медленному накоплению усталости способствует высокий центр тяжести инструмента, узкая конфигурация и плоское днище корпуса. Свидетельством высокой надежности, мощности и универсальности модели служит полученная в процессе опроса оценка пользователей.

Для 10-балльной шкалы средний показатель составил 8,3.

Характеристики инструмента определяют его применение в широком перечне хозяйственных работ, включая:

• заготовку дров;
• подготовку к монтажу строительной древесины;
• формирование крон декоративных и фруктовых деревьев;
• самостоятельное изготовление деревянных предметов внутреннего дизайна и ландшафтного оформления.

Пила успешно справляется с однозаходной, стандартной, продольной и диагональной распиловкой древесины твердых пород, диаметром до 30 см. Компактная конструкция предоставляет возможность работы в труднодоступных местах, что особенно ценится в строительных технологиях.

Как снять карбюратор и нужно ли это делать перед настройкой

В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.

Но если бензопила не заводится, обороты зависают на одном уровне или она работает нестабильно. Настройка карбюратора бензопилы не изменит ситуацию. Его необходимо снять для прочистки или замены деталей. Действовать при этом необходимо в следующем порядке:

1. Открутив удерживающие крепления, снимаем верхний кожух пилы.
2. Снимаем прокладку и часть воздушного фильтра, открутив болты либо отщелкнув крепления.
3. Справа на карбюраторе находится топливный шланг. Снимаем его вместе с тягой управления воздушной заслонкой.
4. Снимаем карбюратор с удерживающих его креплений.

Разборка карбюратора выполняется в соответствии с поставляемой в комплекте инструкцией

При разборке с особой осторожностью необходимо складывать детали на заранее подготовленную ткань. Из-за малых габаритов есть риск потерять компоненты при разборке и промывке

Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса.

Каналы, трубки и жиклеры продувают сжатым воздухом, по возможности, предварительно промыв их в ультразвуковой ванне.

Устройство бензопилы Хускварна 137

Модель Husqvarna 137 выделяется отличным качеством комплектующих, что делает ее одной из наиболее популярных на современном рынке. В ее заводскую основу вложен фирменный двигатель с кованым поршнем, чей ход был увеличен для большего запаса крутящего момента, а также хромированным цилиндром, чей объем составляет 36,3 см3. Пуск мотора выполняется путем вытягивания тросика ручного стартера. Для заправки топливной смесью в устройстве двигателя предусмотрен топливный бак, объемом 370 мл, а для заливки масла – резервуар, емкостью 190 мл.

За обогащение топливной смеси и ее непрерывную подачу в цилиндр мотора пилы в ее фирменным устройстве производителем предусмотрен качественный японский карбюратор марки Walbro. Для более плавного запуска холодного ДВС компания Husqvarna укомплектовала пилу насосом для предварительной подкачки горючего.

Бензопила Husqvarna 137 оснащена инновационной системой подавления вибрации и шума. Шесть равномерно расположенных демпферов гасят колебания работающего мотора, а толстостенный глушитель снижает шум при эксплуатации садового инструмента. Благодаря этой особенности уровень звукового воздействия при работе двигателя под максимальными нагрузками составляет всего 108 дБ.

Для связи двигателя с рабочими органами в комплектации бензопилы предусмотрено высококачественной фирменное сцепление, все запчасти которого изготовлены из более легкого и, при этом, износостойкого алюминиевого сплава.

Рабочие органы 137-ой модели бренда Husqvarna представлены пильной гарнитурой, за эффективную и безопасную работу которой отвечает масляный насос с автоматической подачей смазки. Фирменная 38-сантиметровая шина садового инструмента изготовлена из закаленной стали, защищенной от коррозии и выдерживающий интенсивный нагрев. Фирменная цепь бензопилы имеет стандартный шаг 0,325 » и, при нажатии курка газа, вращается на шине со скоростью 16 м/с. В случае попадания цепи на гвоздь, проволоку или любой другой твердый посторонний предмет, в устройстве пилы срабатывает инерционный тормоз, защищающий оператора от обратного удара.

Чтобы выполнить ремонт неисправных деталей пильной гарнитуры и системы ее смазки, производитель предусмотрел в устройстве пилы свободный доступ к расходным элементам механизма. Благодаря этому замена звездочки и других деталей может выполняться без использования ручных инструментов.

Все внутренние детали и механизмы бензопилы Husqvarna защищены надежным корпусом, изготовленным из ударопрочного пластика. В задней его части расположены все нужные для работы кнопки и переключатели, что значительно упрощает эксплуатацию садового инструмента в условиях ограниченного пространства.

Регулировка карбюратора бензопилы Husqvarna 435

Если бензопила Husqvarna 435 15 очень медленно набирает обороты, зачастую глохнет или вы слышите сильный шум, издаваемый пильной цепью, значит, пила нуждается в регулировке карбюратора. Для этого в ее конструкции есть 3 винта, которые обозначаются буквами «H», «L» и «T». Порядок настройки карбюратора выполняется в таком порядке:

1. Заведите пилу Husqvarna 435 и дайте ее двигателю прогреться. Далее при помощи специальной отвертки начните медленно поворачивать винт, маркируемый буквой «L» до момента обретения пилой самых высоких оборотов. По окончанию этого поверните данный винт на ¼ поворота в обратную сторону. В случае если пильная цепь продолжает вращения на шине, то поверните винт «T» против стрелки часов до момента полной остановки цепи;
2. На следующем этапе нажмите курок газа бензопилы Хускварна 435 и удерживайте его в таком положении на протяжении 10 секунд. За это время вы должны повернуть винт, обозначенный буквой «H» на ¼ оборота. Если после этого двигатель бензопилы Хускварна 435 не набрал максимально возможных оборотов, значит, потребуется снова повернуть винт H, удерживая курок газа пилы;
3. В конце нужно настроить работу бензопилы Хускварна 435 на холостом ходу. Для этого поверните винт «T» в направлении по часовой стрелке, пока пильная цепь не начнет движение на шине. Сразу после этого поворачивайте данный винт в обратном направлении до момента полной остановки цепи.
