Как поменять диск на торцовке

Настройка торцовки и ее регулировка

Правильная настройка и регулировка торцовки, включая регулировку количества оборотов диска, обеспечат необходимую точность при выполнении распилов и избавит от получения изделий с браком

В первую очередь обращают внимание на пильный диск. Его посадочный и внешний диаметр, заточка зубьев и их геометрия должны соответствовать материалу, с которым он будет работать

Привод и защитный кожух станка рассчитаны на конкретный размер диска и установка других размеров отрицательно скажется на работе по распиловке и работу самого изделия. Поэтому внимательно читаем рекомендации производителя, указанные в инструкции по эксплуатации.

Правильно отрегулировать пилу поможет надежная и качественная установка бокового упора. Он должен иметь прямой угол с основанием или станиной и плотно прилегать к нему. Необходимо выполнить фаску для того, чтобы стружка, возникающая при выполнении операции пиления, пряталась туда, если она не предусмотрена компанией производителем. Таким образом отходы от распиловки не будут мешать образованию нужного угла среза.

Следующим этапом будет проверка узла фиксации поворота. Шток для фиксации должен плотно входить в прорезь лимба, который может быть съемной или стационарной конструкции. Под часто используемые углы он имеет готовые прорези, а вот под специально выставляемые нуждаются в надежной фиксации. Для этого ручку, фиксирующую затяжку, закручивают при нажатой клавише.

Угол 90° в горизонтальной плоскости выставляется не с помощью угольника, а с помощью рейки толщиной не менее 10 мм, скотча двухстороннего и фанеры. Последний элемент закрепляется на основании скотчем, а между ним и боковым упором укладывается рейка. Делается контрольный рез, от которого с помощью бокового упора контролируется необходимый угол.

Угол резки под наклоном регулируется с помощью двух винтов, расположенными в задней части конструкции станка снизу и сверху. Первый регулирует угол 90°, второй — другие размеры выставляемых углов.

Регулировка фиксированных углов на торцовках должна выполняться тщательно и обязательно контролироваться соответствующим инструментом.

Торцовка с регулировкой оборотов позволяет подобрать нужную скорость перемещения пильного диска, чтобы получить качественную линию среза. Для каждого материала, с которым работает устройство, количество оборотов подбирается в индивидуальном порядке, а у опытных специалистов это получается на уровне подсознания.

Торцовочная пила ЗПТ-255-1800 ЛМ2 (Зубр). Замена диска.

Торцовочная пила предназначена для прямого, косого, под наклоном и комбинированного пиления заготовок.

С этим разрезом холст может быть развернут в разных плоскостях, с помощью направляющих на рабочем столе, сеть подается без отклонения от указанных параметров. Эти свойства делают пилу популярной и востребованной во время ремонтных работ, ее можно отрезать от деревянной плитки, металлического профиля.Кроме того, имеются комбинированные торцовочные пилы, в которых режущее лезвие может вращаться на 180 градусов в нескольких движениях, и можно получить полную циркулярную пилу. Возможность вращения диска позволяет работать с более сложными заготовками.

Все о дисках для торцовочной пилы

Такой инструмент, как торцовочная пила, знаком не каждому. Несмотря на большое число материалов, которые может разрезать данный инструмент, его основное предназначение специфично. Поэтому такой пилой чаще пользуются профессиональные отделочники. В домашних условиях она становится необходимой не так уж часто. Однако когда не хочется переплачивать за ремонт, есть смысл приобрести все необходимые инструменты, чтобы облегчить работу.

Но в таком случае нужно не только понимать принципы работы с ней, но и разбираться в расходных запчастях данного инструмента. Главной из таких деталей является отрезной диск.

Замена на циркулярке Интерскол 190

Как и на других моделях циркулярных пил, представленных на отечественном рынке инструмента, крепление пильного диска Интерскол 190 представлено самозатягивающимся центральным винтом.

Как открутить и снять с ручной циркулярки, а также в какую сторону откручивается

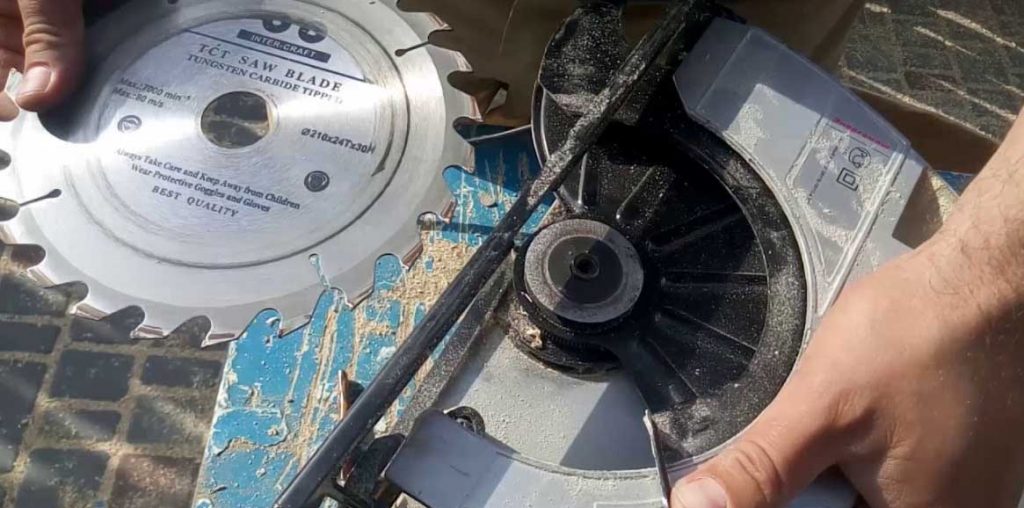

Для замены пильного диска необходимо выполнить следующие действия:

Прежде всего, отключить инструмент от сети электропитания. Затем отвести нижний элемент защиты режущего элемента в крайнее верхнее положение и зафиксировать. Сделать это можно при помощи банковской резинки для денег.
На передней рукоятке найти и нажать клавишу фиксации шпинделя. Затем, не отпуская клавиши, второй рукой провернуть пильный диск до полной его фиксации.
Не отпуская клавишу блокировки при помощи накидного ключа с головкой на 13 открутить центральную фиксирующую гайку.
Снять фиксирующую и центровочную гайку. После этого, приподняв пильный диск вверх, отвести в сторону, тем самым демонтировав его.

Как правильно установить

Установка пильного диска начинается с выбора правильного направления вращения. Для этого на корпусе пилы и на торце пильного диска нанесены стрелки, указывающие направление распила. Их направления должны совпадать.

Монтаж и фиксация диска производится в следующем порядке:

Завести диск на место и одеть его на втулку шпинделя.
Сверху диска установить центрующую втулку. При монтаже необходимо совместить продольные проточки на центровочной втулке и валу.
Установить фиксирующий болт в посадочное отверстие на шпинделе ручной дисковой пилы.
Нажав клавишу принудительной фиксации вала, ключом с головкой на 13 закрутить фиксирующий болт.
Отсоединить резинку, фиксирующую подвижный элемент защиты и отвести его в исходное положение.

После этого можно подключать инструмент к сети переменного тока и начинать работать циркуляркой.

Посмотрев видео, можно более детально ознакомиться с процедурой демонтажа и установки пильного диска на ручной циркулярке Интерскол ДП190.

Что делать, если не откручивается

В процессе пиления древесины диск может сталкиваться с более плотным материалом, таким как сучки или метизы. В результате происходит кратковременное заклинивание диска и проворачивание шпинделя. Это приводит к более сильному закручиванию фиксационного болта.

Также рекомендуем почитать актуальный рейтинг лучших циркулярных пил, а также как правильно выбирать циркулярку для дома.

Как снять диск с дисковой пилы?

Чтобы понять, как поменять диск на циркулярке, нужно сначала научиться его правильно снимать. Для этого специалисты рекомендуют ознакомиться со следующим порядком действий:

электроинструмент предварительно нужно обесточить – отсоединяют кабель от сети или снимают аккумулятор;
чтобы замена элемента прошла комфортно, агрегат рекомендуют устанавливать на ровную жесткую поверхность;
нажать на фиксирующий шпиндель и держать его в этом положении до окончания процедуры, что позволит открутить болт, блокирующий вращение круга при его снятии;
болт должен откручиваться специальным ключом, присутствующим в комплекте агрегата;
после того, как элемент удалось удалить, снимают прижимную шайбу;
чтобы убрать защиту, нужно переместить нижний направляющий рычаг.

После выполнения перечисленных манипуляций можно снимать пильный диск.

Пильный диск можно заменить самостоятельно

Производители инструмента

Наиболее известная компания по производству дисков по металлу для торцовочной пилы – «Макита». Инструмент, оборудование и расходные материалы от данной компании завоевали популярность во всем мире благодаря высоким показателям надежности и качества. Особенностью торцовых пил «Макита» является тяговая функция. Далеко не каждый производитель смог реализовать подобное конструктивное решение.

Также стоит отметить таких производителей, как «Бош» и «Интерскол». Продукция под данными брендами, возможно, стоит несколько дороже. Но на качестве и безопасности лучше не экономить.
