Как подсоединить плуг к мотоблоку

Роторный плуг: алгоритм действий

Роторный плуг для мотоблока с опорным колесом считается навесом сложного типа из-за своей конструкции. Работать над ним необходимо с особой внимательностью, чтобы ошибки не сказались негативно на качестве обработки почвы.

Роторный плуг изготавливается по определённому алгоритму:

1. Фреза – рабочая деталь. Для изготовления нужно подготовить стальную трубку и металлические пластины. Последние привариваются к трубе для последующего перемалывания грунта и отбрасывания его в сторону;
2. Изготовление рамы для редуктора. Она бывает любой формы, основной нюанс – рама должна защищать редуктор от влаги, мусора, внешнего повреждения;
3. Редуктор придётся купить. Он подключается к коробке передач агрегата;
4. Роторный плуг отличается достаточно большими габаритами, потому нужно установить колёса. Вполне сойдут старые колеса от мототехники.

Виды плугов для мотоблока «Нева»

Плуг состоит из лемеха с необычной формой, и пятки, которая и обрабатывают залежавшуюся почву. Лемех изготовлен из очень прочного металла, так как именно на него будут оказываться самые большие нагрузки. На мотоблоки разных моделей плуги тоже подбираются индивидуально, но в продаже есть универсальные изделия:

1. Однокорпусный. В данном случае есть всего один лемех, который обрабатывает легкие почвы;
2. Роторный. Есть несколько рабочих лопастей;
3. Оборотный. Лемех изготовлен в виде пера, что значительно облегчает переворот почвы даже более твердых типов.

Оборотный плуг переворачивает почву в направлении одной стороны, поэтому когда вы доходите до конца, вам нужно будет вернуться на начало борозды. С реверсивным плугом дела обстоят проще — дойдя до конца, вам нужно лишь перевернуть лемех и продолжить работу. Такая конструкция позволяет не просто вспахивать землю, но и собирать урожай корнеплодов.

Для мотоблока «Нева» есть такой вид оборотного плуга, как плуг Зыкова. Данный агрегат особо выделяется из-за своих характеристик. Плуг для мотоблока «Нева» Зыкова состоит из:

• Правостороннего и левостороннего корпуса с лемехом и отвалом;
• Опорного колеса;
• Крепления конструкции к грядилю;
• Механизма с фиксацией корпусов плуга;
• Полевой доски. Она обеспечивает устойчивость агрегата во время работ на земле.

Оборотный плуг крепится к мотоблоку «Нева МБ2» с помощью специального кронштейна.

Устанавливать роторный плуг нецелесообразно, если ваш участок маленький, так как конструкция стоит достаточно дорого. Он работает за счет расположенных на одной оси лемехов. Когда вы включаете агрегат, ось начинает вращаться, перебрасывая почву. Вспашка может проводиться до глубины в 30 сантиметров.

Виды навесного оборудования

Конструкция мотоблоков позволяет использовать дополнительное навесное оборудование, которое значительно расширяет функционал машины.

Существует несколько видов такого оборудования:

1. Плуги (оборотный, роторный, окучник). При помощи плуга вспахивают целину и проводят глубинную обработки почвы.
2. Культиватор или фреза. Это оборудование является одним из основных. иногда оно может быть установлено даже вместо колес агрегата. Культиватор отлично обрабатывает почву и при этом «не затаптывает» ее.
3. Борона — приспособление, которое используется для разравнивания грядок и разбивать комков земли.
4. Картофелекопалка — представляет собой плуг-окучник с отвалами, изготовленными в виде прутов.
5. Косилка — может быть роторной или сегментной. Роторные довольно эффективны во время покоса травы, а сегментные используются для кошения травы между кустами и деревьями.
6. Ворошилка — приспособление, которые используется для переворота сена, что облегчает его сушку.
7. Картофелесажалка — оборудование, состоящее из контейнера, нарезателя борозды и окучника. Во время работы в готовую борозду падает картофель, а окучник засыпает его землей.
8. Сеялка. Работает по принципе картофелесажалки. С ее помощью помощью можно посадить арбузы, морковь, чеснок и лук, помидоры и многое другое.
9. Прицепы. Данное оборудование способно перевозить грузы весом 300-500 кг.

Помимо этого существует и такое навесное оборудование, как роторная щетка, снегоуборщики, нож-отвал и пр.

Чертежи плуга к мотоблоку

Пользуясь опытом умельцев, которые сделали плуг для
мотоблока своими руками и оставили чертежи, следует лемех, сделать таким
образом, чтобы он снимался, это облегчит его заточку перед вспашкой.

Легированная сталь 9ХС, из которой делаю диски для ручных
пил, считается идеальным материалом, для режущей части плуга.

Подойдет сталь марки 45, при закалке доведенная до твердости
HRC 50-55. Если под рукой имеется только обычная сталь, скажем углеродистая Ст5пс,
не подлежащая термической обработке, то отбив режущую кромку на наковальне и
заточив ее, она вполне подойдет для обработки почвы.

Отвал для плуга мотоблока

Отвал плуга, это та часть, которая отводит землю в сторону.

Первый способ изготовления отвала:

Рабочей поверхности отвала нужно придать изогнутую форму.
Если есть металлогибочный станок или листогибочные вальцы, то придать заготовке
желаемую форму не составит труда.

Необходима заготовка металла толщиной 3-5 мм, вальцы
направляются под углом 20-22 градуса, как показано на чертеже, и придается
нужный изгиб.

Второй способ:

Здесь, заготовкой. Может служить труба диаметром 600-650 мм (именно
такой диаметр потребует меньших трудозатрат, так как изгиб трубы максимально
повторят нужный изгиб будущего отвала) и толщиной 3-5 мм. Из картона, делаем
шаблон, и прикладываем к трубе, не забывая про угол 20-22 градуса, как показано
на чертеже ниже.

Обводим шаблон карандашом или мелом, и вырезаем при помощи
газ. сварки, при необходимости шлифуем заготовку и доводим до нужной кондиции.

Третий способ:

Наверное, самый сложный способ изготовления отвала, когда
заготовку нагревают и при помощи матрицы, придают нужную форму, которой может
послужить отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки
Ст3 — Ст10 с толщиной 3 мм.

Чертеж деталей плуга для мотоблока

а — лемех из
легированной стали;

б — боковой щиток стойки, Ст3;

в — распорная пластина, Ст3;

г — пластина основания плуга, Ст3;

д — полевая доска, уголок 30х30 мм;

е — стойка, труба диаметром 42 мм

Советуем сначала изготовить детали плуга из картона и приложить
их друг к другу с соблюдением нужных углов. Так, значения угла α на разных
частях корпуса плуга составят от 25° до 130°, значения угла γ — от 42° до 50°.
Если самодельная модель плуга из картона устроила вас по всем параметрам, можно
переходить к работе с металлом.

Когда металлические части плуга будут готовы, нужно найти
дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится
для сборки плуга, и сварочный аппарат (лучше инвертор). На этом листе отступаем
от краев 40 мм и отмеряем угол γ0.

Сборка плуга

1 — лемех;

2 — боковой щиток стойки;

3 — дополнительный лист 2-3 мм

При помощи клиньев с углом α0=25 градусов и углом γ0=42
градуса на дополнительный лист устанавливается лемех и прихватывается к листу сваркой,
точечно с двух сторон.

С лемехом соединяется боковой щиток стойки вертикально так,
чтобы его край заходил за лемех на 4-7 мм, при этом приподнят щиток должен быть
выше, чем лезвие лемеха (то есть выше дополнительного листа) на 6-8 мм, чтобы
не мешать лемеху, подрезать землю. Щиток тоже прихватывается к лемеху и к дополнительному
листу.

Далее к лемеху очень плотно, не оставляя зазора присоединяется
отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала
и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

— лемех;

— винт с потайной головкой М8;

— отвал;

— пластина основания;

— уголок 30х30х90 мм;

— гайка М8

При обнаружении, что углы и/или поверхности не
соответствуют, то отвал доводится при помощи молотка. После подгонки отвала к
лемеху он сзади приваривается к лемеху, и к боковому щитку. Затем боковой щиток
сваривается с распорной планкой и пластиной основания, к последней сваркой
прихватываются упорные уголки для лемеха.

Далее следует. Еще раз осмотреть готовый плуг, и если все
четко сваривается окончательно. Доп. лист отделяется от корпуса зубилом либо МШУ.
Все сварные швы шлифуются.

Как установить и отрегулировать плуг для мотоблока?

В данном разделе мы расскажем, как настроить плуг на мотоблоке Нева. Плуг и сцепка — это самые важные детали, без которых вы не сможете вспахивать поле при помощи мотоблока. Их нужно правильно собрать и отрегулировать.

У каждой модели мотоблока сцепка имеет свои особенности. Иногда требуется предварительная работа по ее креплению. Как навесить сцепку вы сможете узнать из инструкции к мотоблоку. Оригинальная сцепка гарантирует надежное соединение агрегата с навесным оборудованием.

Регулировка плуга также требует определенных знаний и проходит в несколько этапов:

• регулировка углубления в землю;
• регулировка уклона полевой доски по отношению к носу лемеха;
• регулировка наклона отвала плуга.

Как правильно выбрать плуг к мотоблоку Нева?

Плуг представляет собой лемех особой формы и пятку. Именно такой конструкцией очень удобно и легко вспахивать залежалую твердую почву. Данное навесное оборудование изготавливается из прочной стали, так как оно выполняет достаточно сложную работу с повышенной нагрузкой.

Плуги бывают разных видов:

1. Роторный. Имеет несколько действующих лопастей. Почва обрабатывается лишь в одну сторону, поэтому вам придется постоянно возвращаться в начало;
2. Оборотный. Имеет вид пера, что процесс перепахивания очень твердой и залежалой земли делает очень простым и быстрым. В данном случае в конце борозды вам необходимо лишь развернуться и продолжить работу;
3. Однокорпусный. Имеет всего один лемех и рассчитан на работу на легких типах почв.

Имеется еще один вид — это плуг Зыкова. Он имеет особую конструкцию:

• колесо для опоры;
• двухсторонний корпус с лемехом и отвалом. Это позволяет не только измельчать землю, но и переворачивать ее;
• в борозду упирается полевая доска. Это делает конструкцию более устойчивой;
• к грядиле крепится с помощью стойки;
• поворотный механизм с креплением плужных корпусов.

Перед началом работы, вам необходимо установить плуг и настроить его.

Ремонт и модернизация

Ремонт мотоблока МТЗ предусматривает: замену двигателя, регулировку сцепления, ремонт КПП, замену маслу, устранение утечек и т.д.

Все запчасти находятся в свободном доступе, что помогает сократить время, затраченное на ремонт техники.

Как сделать свет на мотоблоке МТЗ

Если у техники есть собственный генератор, то необходимо лишь установить фонарь. Для этого нужно подготовить:

• электрическую дрель;
• паяльник;
• отвертку;
• гаечный ключ;
• кусачки;
• термоусадочную трубку;
• электрический кабель;
• фару;
• габаритные и поворотные фары.

1. К корпусу прикрутить основание осветительных приборов.
2. Фару вынести на отдельный кронштейн.
3. На рулевую колонку установить кнопки включения фонаря, поворотных и габаритных огней. Зафиксировать их хомутами.
4. Протянуть электрический кабель в гофрированную трубку, а саму трубку притянуть к рулевой колонке и раме так, чтобы не было провисаний.
5. Присоединить провода к генератору и клеммам.
6. Запустить двигатель и проверить работоспособность осветительной системы.
7. Все скрутки и места соединения изолировать.

Для того чтобы освещение было постоянным даже при небольшой нагрузке, рекомендуется установить стабилизатор.

Какое масло заливать в двигатель мотоблока

Существует несколько вариантов масла, которое можно заливать в двигатель мотоблока:

1. API CJ-4. Используется для агрегатов мощностью 10-12 лошадиных сил.
2. API CH-4. Оно подходит для четырехтактных двигателей, работающих на дизеле.
3. API CF-2. Данный вариант подходит для техники, которая эксплуатируется в тяжелых условиях. В составе есть присадки, которые защищают внутренние детали двигателя от быстрого износа.

Читать так же: Отзыв о Мотоблок Weima 1100 C, Мощный и простой

Заливать масло в коробку нужно до обозначенной отметки, не проливая его.

Как утяжелить мотоблок

Чтобы самостоятельно утяжелить агрегат, необходимо подготовить:

• 2 гири по 5 кг;
• 2 блина по 10 кг;
• 2 корзины сцепления, взятые от автомобиля или трактора;
• кусок шестигранного полнотелого профиля;
• 2 мотоблочные шплинты.

1. От профиля отрезать 2 куска по 5 см каждый. Просверлить в них отверстия для шплинтов.
2. Прикрепить отрезанный кусок к блинам от штанги.
3. Вставить шестигранник в отверстие от грифа и приварить его.
4. Прикрепить корзину сцепления к блину при помощи сварки.
5. Присоединить к сцеплению гирю.
6. Все покрасить и дать краске высохнуть.
7. Проделать те же действия для второго колеса.

Такой метод позволяет сделать мотоблок тяжелее на 50 кг.

Можно добавить вес корпусу техники:

1. Изготовить каркас или взять блин (25 кг) и приварить его к корпусу, а затем закрепить болтом.
2. В каркасе нужно прорезать отверстие для слива масла.

Процедура вспахивания

Теперь к вопросу о том, как нужно правильно пахать плугом на своём мотоблоке, и что при этом необходимо учитывать.

Перед обработкой всего участка обязательно проводится пробная пахота. Она даёт наглядно понять, всё ли выставлено верно, и сможет ли человек с таким плугом и мотоблоком качественно вспахать весь огород. Заранее нужно уточнить расчётную глубина, на которую способен заходить и нормально при этом выполнять свои функции плуг. Хватит ли у мотоблока мощности и веса для работы с таким элементом.

Двигаясь вдоль борозды, необходимо контролировать работу плуга. Если наблюдаются какие-то проблемы, тогда откорректировать настройку лучше в самой земле. Дайте объективную оценку нагрузке на мотоблок. Если он постоянно буксует, застревает, либо же идёт слишком легко, поднимая небольшое количество земли, тогда настройка выполнена неправильно.

Обычно начинают пахать плугом именно осенью, после сбора урожая. А вот зима не самый благоприятный период. Даже при условии того, что вы обзавелись мощным мотоблоком. При замёрзшей земле вспашка лёгким мотоблоком вряд ли увенчается успехом.

Но когда пахота проводится своевременно, используется надёжный мотоблок и правильно подобранный к нему плуг, тогда сама процедура не отнимает много времени и сил.

При вспашке нужно придерживаться следующих рекомендаций и инструкций:

Выставьте оборудование на границе участка. Теперь включите первую передачу и зажмите ручку сцепления

Важно, чтобы при этом руль располагался параллельно относительно земли. Так агрегат будет двигаться ровно по грунту, а не закапываться в него.
Особых усилий оператор прикладывать не должен

Всю основную нагрузку берёт на себя мотоблок. Если настройка правильная, техника должна двигаться самостоятельно. Задача человека лишь правильно направлять мотоблок.
Нарезав первую борозду, замерьте её глубину с помощью рулетки или линейки. Если параметры совпадают с теми, которые вы изначально задавали при настройках, всё сделано верно, и можно уверенно продолжать процедуру.

Сама вспашка не такая сложная, как процесс подготовки. Потому к настройкам нужно отнестись максимально ответственно.

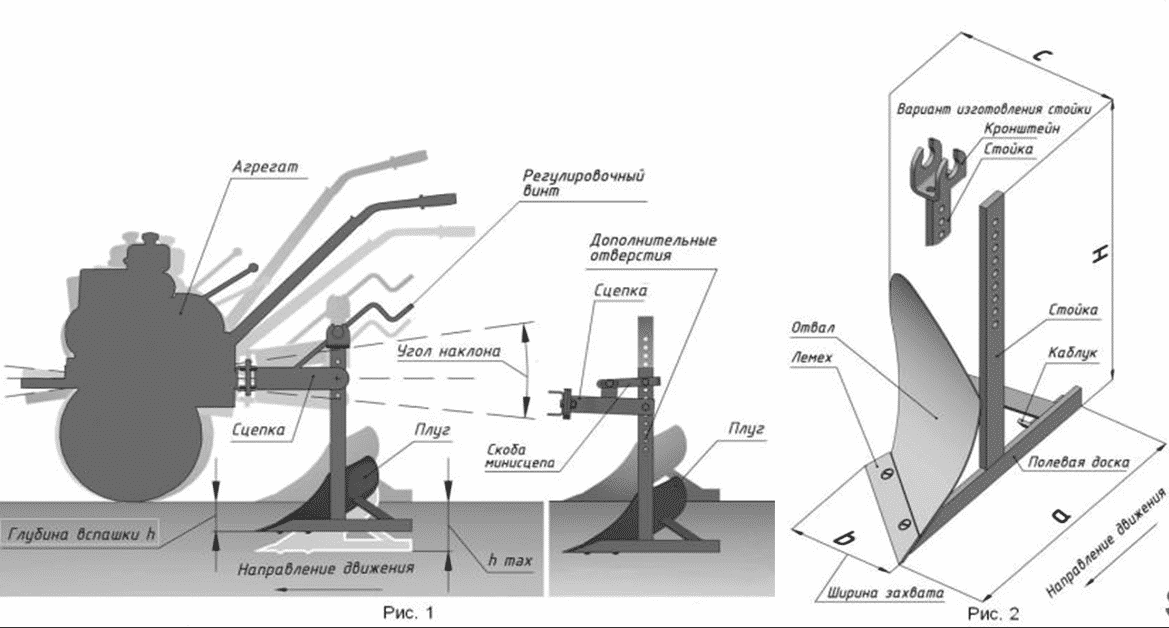

Регулировка плуга мотоблока

Регулируем плуг мотоблока

Шаг первый

Для того, чтобы отрегулировать плуг, рекомендуется выставить мотоблок на подставки (А), например, подложить под грунтозацепы два коротких бруска сечением 150х150 мм. Такая высота брусков позволит нам выполнить регулировку плуга на глубину вспашки примерно 15-18см.

Шаг второй

Для удобства регулировки плуга можно подложить под него доску или фанеру (А), как видно на фото. Это поможет нам более точно отрегулировать угол наклона плуга от пятки (В) к носу плуга. Угол наклона плуга регулируется с помощью регулировочного болта (Б) на сцепке следующим образом:

1. Вращая регулировочный болт по часовой стрелке, мы поднимаем пятку плуга вверх (желтая стрелка), при этом глубина вспашки увеличивается.

2. Вращая регулировочный болт против часовой стрелки – опускаем пятку плуга вниз (белая стрелка), при этом глубина вспашки уменьшается.

Шаг третий

Расстояние от поверхности грунта до пятки плуга не должно превышать 3-5см. В противном случае плуг будет «зарываться» в землю. Если угол наклона плуга выставлен не правильно, то тогда снизится качество вспашки участка, при этом увеличивается нагрузка на двигатель мотоблока и на руки человека и, как следствие, очень быстро наступает усталость. После выполненной регулировки с помощью гаечных ключей осуществляем затяжку креплений (А) плуга и сцепки.

Шаг четвертый

Проверяем с помощью рулетки зазор между редуктором мотоблока и контрольной поверхностью, в качестве которой мы использовали доску или фанеру– зазор в точке (А) должен составлять от 15 до 20см.

Конструктивные элементы плуга

Сделать самостоятельно ручной плуг сегодня не проблема. Тем более, что в Сети есть множество чертежей разнообразнейших конструкций.

Итак, для изготовления орудия для вспашки земли понадобится следующее:

• ручка из трубы — 2 шт;
• фиксация стойки винтом М 10 ;
• рама;
• крепежная вилка шарнира к раме;
• плуг;
• колесо;
• дышло;
• капроновая втулка для подшипника;
• шарнирная ось из болта М 10 ;
• перемычка между рукоятками;
• ось;
• контргайка;
• дистанционная шайба;
• тройник;
• ручка для дышла.

Главное, чем нужно руководствоваться при изготовлении плуга, — точное соблюдение инструкций и выдерживание параметров выбранного чертежа. Даже кажущаяся на первый взгляд несущественной мелочь может сильно сказаться на характеристиках орудия или негативно повлиять впоследствии на его рабочие параметры.

Сборка

Первой делается рама, которая может быть изготовлена из металлической трубы с сечением 40×52 мм и толщиной стенок около 7 мм. Для формирования вилки срезаются широкие стенки рамы, которые расположены друг напротив друга. Затем на раме отмечается середина, куда будет устанавливаться поперечная траверса и привариваться стойки-проушины, к которым крепится дышло. В начале вилки (в передней части рамы) остается отверстие, заваривающееся наглухо во избежание попадания грязи.

Крепление стойки

Для закрепления плужной стойки в широкой части трубы, использовавшейся для создания рамы, с двух сторон высверливаются или вырезаются отверстия 16×31 мм. В узких стенках рамы тоже проделываются сквозные отверстия Ø10,2 мм для крепления рукояти с помощью болтов М 10 . Рукоятки выполняются отдельно из трубы диаметром приблизительно полдюйма. Можно использовать для этой цели старую водопроводную трубу, которую с двух сторон расплющивают кувалдой. В полученных плоскостях высверливаются отверстия Ø10,2 мм и крепятся на раме болтами. Для большей жесткости между рукоятками приваривается поперечина.

Плужная сцепка

Сцепка — важный элемент, который обеспечивает надежное крепление навесного плуга с «Невой». Наиболее популярно П-образное крепление из швеллера, устанавливающееся под рулем мотоблока. При создании сцепки просверливаются отверстия для крепления крепежного штыря и кронштейна. Кронштейн для крепления находится вверху или внизу, чтоб не препятствовал навешиванию.

Изготовление и крепление рабочих элементов

Основные элементы однокорпусной конструкции — это лемех и отвал. Для их изготовления нужна прочная листовая сталь толщиной 3−5 мм. Первым делается лемех, для чего используется старый диск от циркулярной пилы, изготовленный из высокопрочной стали. Для заточки режущей кромки лемеха ее отбивают на наковальне. Далее делается отвал из металлической трубы Ø50−60 см и толщиной стенок около 5 мм. Из картона или плотной бумаги делается шаблон, который прикладывают к металлу и по контуру обводят мелом. По полученным линиям газосваркой вырезается заготовка, которая доводится до нужных размеров «болгаркой» или молотом и наждаком.

Завершающий этап

После создания всех металлических деталей плуга для финальной сборки требуется металлический лист 50×50 см, а также электросварочный аппарат. К листу, со строгим соблюдением углов, слегка прихватывают сваркой элементы будущего плуга: боковой щиток и лемех, к которому примеряется отвал. Если имеются несоответствия, отвал с помощью молотка доводится до требуемого состояния и прихватывается сваркой к задней части лемеха.

Если недостатков при осмотре не замечено, можно приступать к капитальной сварке. Металлический лист, на котором производилась сборка, отсоединяется от конструкции «болгаркой» или молотком и зубилом. Далее тщательно зачищаются сварные швы, наждачной бумагой шлифуются лемех и отвал. Когда конструкция собрана и практически готова к использованию, ее окрашивают, особенно места сварных соединений. Это придаст эстетики и убережет металл от коррозии, а значит, заметно продлит срок службы изделия.

Так как сделать своими руками плуг для мотоблока не очень-то просто, требуется хотя бы минимальный опыт работы со слесарными инструментами. Непременно при изготовлении нужно придерживаться рабочего чертежа и всех положенных инструкций. Добавим, что самостоятельное изготовление плуга позволит сэкономить, потому что большую часть материалов можно найти в хозяйстве.

Виды оборудования

Сегодня на рынке представлены три основных вида плуга:

• • однокорпусный;
• • реверсный;
• • роторный.

Однокорпусный плуг для мотоблока оснащен только одним лемехом и предназначен для обработки легких почв. Подобный плуг для мотоблока можно применять и для Невы. Как правило, этот вариант подходит для владельцев обычных садовых участков. Когда обработать требуется более тяжелый грунт, а тем более целину, такой плуг не подойдет. В этом случае для работы с мотоблоком следует выбрать более мощный плуг.

Реверсный, или как его еще называют оборотный, плуг для мотоблока (поворотный плуг) предназначен для пахоты достаточно твердой и жесткой почвы.

Принцип работы поворотного плуга для мотоблока в том, что загнутый вверх лемех переворачивает землю. Форма лемеха – перо. Оборотный плуг совместим с большинством мотоблоков среднего и тяжелого класса. Хорошо использовать этот плуг для мотоблока МТЗ.

У роторных плугов в наличии несколько режущих лопастей. Они достаточно производительны и удобны в работе. Роторный плуг применяют для средних и тяжелых мотоблоков. Этот плуг легко можно использовать с мотоблоком Кентавр вместо фрез.

Приобретая плуг для мотоблока, следует не забывать и о том, что, скорее всего, для него понадобится еще и универсальная сцепка, которая позволит соединить его с агрегатом

Важно помнить, что перед приобретением плуга следует внимательно прочитать прилагающуюся к нему документацию, чтобы не столкнуться с несовместимостью оборудования и мотоблока. Работа мотоблоком с плугом достаточно легка и не требует особой подготовки

Плуг на мотоблок: обзор популярных моделей и их характеристики

Промышленные модификации хоть и уступают самодельным аналогам в размере затрат, но отличаются высокой надежностью и долговечностью. На современном рынке присутствует множество разнообразных моделей, которые различаются не только по требованиям к качеству почвы, но и и к техпараметрам самой силовой установки.

Плуги на мотоблок «Салют»

«Салют» — известный бренд культиваторов и мотоблоков. Благодаря плугу производят вспашку почвы на глубину до 25 см. Функционируют с такими разновидностями плугов:

• оборотным, пригодным для плотной почвы – самый тяжеловесный из рассматриваемых;
• однокорпусным без сцепки, вес которого составляет 9,55 кг при глубине вспашки до 200 мм;
• поворотным плугом Зыкова массой 9 кг, который рыхлит 20-25 см верхнего слоя земли.

Плуги на мотоблок «Крот»

Мотокультиватор «Крот» известен в нескольких модификациях – МК-1 и Мк-2, Обе отлично совместимы с универсальными плугами оборотного действия. Для лучшей сцепки с поверхностью необходимо докупить грунтозацепы.

Технические характеристики плуга «Крот»:

• Ширина обработки – 20 см;
• Глубина вспашки – 20 см;
• Масса – 8 кг.

Плуги к мотоблоку «Нева»

Мотоблок «Нева» имеет несколько базовых модификаций, среди которых МБ-1 и МБ-2. Между собой отличаются мощностью и трансмиссией. Поэтому комплектуются разными адаптерами.

МБ-1 совместим с универсальным однокорпусным плугом без сцепки, а так же моделью П1 20/3. Последняя захватывает ряд шириной в 22 см и адаптирована к переуплотненным грунтам.

МБ-2 работает с:

• плугом «Крот» (1-корпусный), весом 8,5 кг;
• 2-оборотным с 15 кг весом и обработкой на 20 см;
• однокорпусным плугом П1-20/2 (8,5 кг).

Плуг для мотоблоков «МТЗ»

С мотокультиватором МТЗ-09Н и другими модификациями производителя могут работать плуги:

• универсальный оборотный ПУ-00.000-01, изготовленный из стали и имеющий специфическую форму гребня;
• П1-20/3, меньше размерами предыдущего;
• оборотный двухсторонний с перовидным лемехом. Вместе с таким плугом мотоблок может эксплуатироваться со скоростью 2-5 км/ч.

Большую известность получил универсальный плуг серии ПУ. Его особенностями является:

• маловесность;
• простота транспортировки;
• крепление обычной сцепкой;
• ширина колеи 30 см;
• регулируемость глубины вспашки, которая макс. может составлять 25 см.

Кроме обозначенных выше, огромную популярность у потребителей получили плуги для мотоблока с опорным колесом, регулировка которых производится винтовым механизмом.
