Как подцепить плуг к мотоблоку

Сборка однокорпусного плуга

Самым простым, но в то же время и эффективным самодельным аппаратом можно считать однокорпусный плуг. Многим, кто задумывался над вопросом, как сделать плуг для мотоблока своими руками, будет интересна именно эта модель, поскольку её самостоятельная сборка осуществляется легко. Для его производства не нужно иметь специальных инструментов. Достаточно будет стандартного набора приспособлений начинающего мастера.

Изготовление лемеха

Как показывает практика использования лемехов, такую деталь периодически перед эксплуатацией необходимо снимать и подтачивать для лучшей работы. Для того чтобы лемех был эффективным в работе, при его изготовлении следует использовать сталь 9ХС, которую применяют для производства циркулярных пил. Альтернативным вариантом будет сталь 45, но её нужно будет дополнительно закалять. Не запрещается также использование обычной стали, которая не поддаётся закалке, например, Ст. 5. Но для нормальной работы её необходимо тщательно выстукать молотком и заточить.

Производство отвала

Выбор материалов и производство отвала является одним из самых важных этапов при изготовлении конструкции на ровне с лемехом. Отвал можно сделать из разнообразных материалов и методов. Для того чтобы будущий владелец аппарата мог подобрать подходящий именно под его почву, нужно рассмотреть все популярные варианты.

Отвал можно изготовить следующим образом:

• Используется 3−4-миллиметровый лист стали. Для получения нужной изогнутой формы отвала предварительно покупаются гибочные вальцы. Для начала из листа стали вырезают необходимую форму, а потом пропускают через вальцы и придают ему нужную форму. Если после вальцовки форма не соответствует в точности схеме модели, то подровнять её следует молотком.
• Отвал можно сделать из трубы диаметром 50−60 сантиметров и толщиной стенки в 4−5 миллиметров. Перед работой нужно создать шаблон отвала из бумаги. Угол наклона приблизительно должен составлять 22−32 градуса. Контур надреза обрисовывается карандашом и вырезается газовой горелкой. После этого зачищается крупнозернистой наждачной бумагой или болгаркой. При необходимости форма с лёгкостью исправляется с помощью молотка.
• Для изготовления самодельного отвала можно использовать шаблон покупного плуга. Например, вырезать форму из стального листа, приложить к отвалу. Нагревая лист, придаётся одновременно нужная форма по матрице.

Финальный этап сборки

Для тех, кто интересовался как сделать отвал для мотоблока своими руками опытные мастера рекомендуют перед началом установки использовать макет из твёрдого картона. Склеивать детали нужно под определёнными углами. Если с картонным образцом всё в порядке, то можно по нему начинать сборку металлической конструкции. Идеальная толщина металла для такого плуга 3 миллиметра.

Для скрепления всех деталей между собой нужно иметь минимальный опыт работы со сваркой, и непосредственно сам аппарат. Сперва необходимо взять стальной лист полметра в ширину и в длину. Устанавливаем клинья на лист стали под углом 25 градусов. Потом монтируем лемех, приваривая его к листу в двух местах. К лемеху прикрепляем вертикально бортовой щиток. Он должен находиться выше лезвия на 1 сантиметр для того, чтобы почва могла спокойно подрезаться. Щиток к лемеху монтируется прихватками. После присоединения отвала должна получиться цельная конструкция. Угол между лемехом и отвалом должен быть в пределах 6−8 градусов.

Дальше нужно разобраться с особенностями крепления лемеха. Если после крепления всех деталей какие-то углы не будут соответствовать рекомендованным, их необходимо подогнать под нужные молотком. После подгонки отвала и лемеха, они привариваются, а после этого отвал прикрепляется с помощью прихваток с боковым щитком.

Боковой щиток для начала необходимо сварить с опорной планкой, а потом пластиной, которая находится в основании. После этого к ней нужно приварить лемех упорным уголком. Всю конструкцию тщательно осматриваем и измеряем всё ли правильно прикреплено относительно шаблона, а тогда намертво привариваем все соединения и швы. Только после этого можно отсоединять от вспомогательного листа. Дальше необходимо с помощью болгарки зачистить все соединения. Те части, которые непосредственно будут контактировать с почвой, необходимо зачистить, загрунтовать и покрасить двойным слоем. Остальные части можно красить одним слоем.

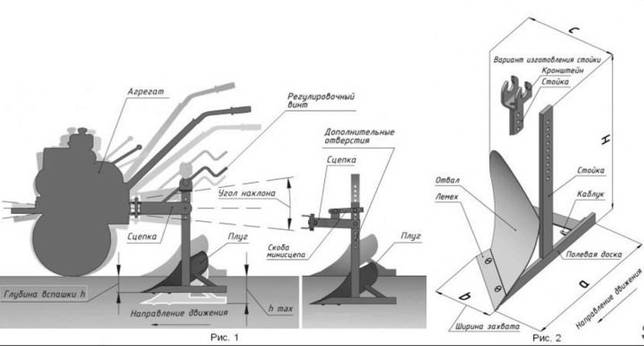

Регулировка плуга на мотоблоке

Регулировка плуга на мотоблоке осуществляется с максимальным соблюдением инструкций, ведь от этого зависит качество выполнения дальнейших работ. Делается это поэтапно:

Для балансировки ставим мотоблок на колесах на ровную площадку. Регулировка подставок определяет глубину проникновения плуга в землю, так вспахивать мерзлый грунт нужно не глубже 15-20 мм, а весенний грунт, 20-23 мм.

Далее болтами устанавливается угол атаки плуга так, чтобы его «подошва» была параллельна поверхности земли.

Для проверки правильности регулировки плуга, производят пробную вспашку, измеряя глубину борозд и правильности отвала почвы в сторону, при необходимости, настраивается.

Видео регулировки плуга на мотоблоке

Советы по настройке плуга для эксплуатации

Сцепки

Плуги и окучники соединяются с мотоблоком Салют через грядиль С-13 и кронштейн С-20 с помощью универсальной сцепки. Регулировку выполнять лучше через сцепку.

Для оптимальной настройки плуга без сцепки вначале целесообразно выровнять минимальные параметры глубины и ширины вспашки.

Регулировка плуга без сцепки:

1. Выровняйте минимальные параметры глубины и ширины вспашки;
2. Опорный треугольник должен находится в горизонтальном положении;
3. Полевую доску отрегулируйте параллельно движению.

В дальнейшем глубину вспашки, в зависимости от почвы, можно отрегулировать правильно с помощью специальных отверстий на стойке плуга или изменением угла наклона корпуса.

https://www.youtube.com/embed/ZyhWrJYRGfc

Как выбрать плуг для мотоблока

Выбирая плуг, обратите внимание на технические характеристики своего мотоблока. Для обработки небольших участков подойдёт однокорпусный лемешный агрегат, а если вы обладатель тяжелого дизельного мотоблока, то вы можете подключить двухкорпусное устройство, которое ускорит процесс обработки земли в два раза, по сравнению с однокорпусным агрегатом

Плуг однокорпусный навесной СКАУТ PL-130

Лемешный однокорпусный плуг СКАУТ PL-130 подключается на одноточечное крепление к мини-тракторам и мотоблокам мощностью от 10 л. с.

На агрегате установлен увеличенный лемех из стали, а сама конструкция сделана надежно — о затачивании лемеха можно забыть. Для регулирования глубины пахоты на неровном рельефе установлено ограничительное колесо. Плуг рассчитан на обработку тяжелых, суглинистых почв и целины.

При работе с плавающим режимом гидравлического распределителя, устройство нужно утяжелить.

Плуг однокорпусный навесной СКАУТ PL-130 HYD с подрезным диском

Лемешный однокорпусный плуг СКАУТ PL-130 HYD оборудован подрезным диском для более эффективной работы на дерновой почве. Агрегат подключается к мини-тракторам и мотоблокам с одноточечным механизмом навесного оборудования. Рабочая часть сделана из надежной стали.

Угол атаки лемеха регулируется при помощи талрепов. Ограничительное колесо регулирует глубину вспашки. Подрезной диск предназначен для подрезания корней растений при вспашке, что увеличивает производительность и качество пахоты.

Для вспашки тяжелых почв и целины, нужно установить на технику утяжелители: 80 кг спереди и 60 кг сзади.

Плуг двухкорпусный навесной СКАУТ PL-225

Лемешный двухкорпусный плуг СКАУТ PL-130 — это единственное двухкорпусное устройство, которое подключается к мотоблоку. Агрегат закрепляется при помощи одноточечного механизма. Но для работы нужен мотоблок или мини-трактор мощностью от 15 л. с. Основа плуга — это треугольная рама с талрепами, которая регулирует горизонтальное и вертикальное положение. Корпус лемеха регулируется при помощи стойки. Глубина вспашки регулируется ограничительным колесом.

Источники

• https://MoyMotoblok.ru/rabota/vspashka-zemli-motoblokom-plugom-i-frezami/
• https://tokar.guru/stanki-i-oborudovanie/motobloki/kak-pravilno-pahat-zemlyu-podgotovka-motobloka-i-ogoroda-dlya-vspashki.html
• https://sdelai-lestnicu.ru/stroi-tehnika/kak-pravilno-pahat-plugom-na-motobloke-kak-otregulirovat-glubinu-vspaski-zemli-nastrojka-motobloka-dla-pahoty-plugom
• https://stroy-podskazka.ru/motobloki/pravila-vspashki/
• https://zapchasti-isuzu.ru/marki-specavto/kak-pahat-ogorod-na-traktore.html
• https://remont-dmb.ru/service/vspashka-zemli-motoblokom/
• https://tehnika.expert/dlya-sada/prochaya-sadovaya-texnika/kak-pravilno-vspahat-zemlyu-motoblokom.html
• https://mzoc.ru/selskohozyajstvennaya/kak-pahat-motoblokom-s-plugom.html
• https://kamuflyzh.ru/tehnologii/kak-pahat.html
• https://vospari23.ru/kak-pravilno-pahat-ogorod-motoblokom-s-plugom/
• https://avtovishki-v-arendu.ru/spetstehnika/vspashka-ogoroda-motokul-tivatorom-pravil-naya-tehnologiya-i-sovety-ekspertov.html

Размеры плуга

Поворотный плуг поворотного типа состоит из трех основных плоскостей:

1. Боковая вертикальная плоскость полозка.
2. Нижняя горизонтальная плоскость полозка.
3. Передняя отвальная плоскость.

Если после демонтажа отвала и лемеха плуг положить сверху на стол, вплотную при этом прижатый к стене, и придвинуть его боковую плоскость к вертикальной стене, то крышка стола совпадет с горизонтальной нижней плоскостью полозка, а вертикальная стена с вертикальной боковой плоскостью полозка.

Хорошим считается тот плуг, у которого нижний режущий край установленного лемеха на 20 миллиметров ниже горизонтальной нижней плоскости полозка.

Второй правильной конструкцией плуга является сопоставление бокового режущего края установленного лемеха по прямой с режущим боковым краем вашего отвала. Также отвал и лемех не выступают более 10 миллиметров за вертикальную боковую плоскость полозка.

Третьим правильным условием является соединение рабочей передней плоскости лемеха к отвалу без зазора и в одной плоскости. Они в идеале должны блестеть как зеркало, соответственно быть хорошо заполированными и не должны торчать выступающие крепёжные элементы.

После того, как плуг вернулся с работы на участке, его рекомендуется очистить от грунта и сторонних предметов, отполированные части полить маслом или смазать солидолом, потом растереть ветошью. Это позволит защитить поверхность от воздействий окружающей среды и коррозии.

Четвёртой правильной конструкцией является тыльная ровная поверхность лемеха, составляющая с плоской стороной установки вашего плуга угол в 20 градусов, который равен заднему углу монтированного лемеха.

Режущие боковые кромки отвала и лемеха также имеют задние углы в 20 градусов с боковой поверхностью борозды, при этом режущая боковая кромка вашего отвала может иметь закругление.

Преимущества использования плуга

Использование механических инструментов для вспахивания поля значительно упрощает фермерский труд. Согласно статистике, урожайность увеличивается практически в два раза, если поле обрабатывается с помощью специализированных устройств.

Выделяют такие преимущества использования мотоплугов:

• экономия времени и получение лучших результатов за счет прикладывания минимума усилий;
• дополнительное взрыхливание почвы и последующее удобрение при использовании одного инструмента;
• равномерная обработка земли и, как следствие, улучшение структурного качества и состояния;
• насыщение грунта влагой и кислородом;
• замедление роста сорняков за счет культивации земли.

Плуг от российского конструктора – особенности и преимущества

Чтобы иметь возможность эффективнее вспахать землю, эксперты советуют использовать плуг Зыкова.

Он быстро кроит и переворачивает грунт, благодаря чему владелец участка может избавиться от большого количества сорняков. Такой плуг состоит из следующих элементов:

• Опорной части;
• Лемеха, закрепленного на корпусе;
• Стойки, предназначенной для крепления агрегата на мотоблоке;
• Полевой доски для устойчивости;
• Перо для переворачивания грунта, с целью получения равномерно обработанного участка.

Для окучивания различных культур необходимо использовать окучник или плуг, имеющий две рабочие стороны. Он обладает большими габаритами и дает возможность полностью избавиться от вредных сорняков, засыпать ряд грунтом, нарезать траншеи для посадки. Такой плуг может иметь фиксированную и переменную ширину захвата. Основная разница между ними заключается в использовании движущихся крыльев, которые позволяют отрегулировать ширину захвата.

Регулировка

Чтобы правильно пахать плугом на мотоблоке, нужна точная настройка. Ниже, полная инструкция, которая поможет отрегулировать для легкой вспашки земельного участка.

Оборотный плуг для вспашки делает отвал на одну сторону с переворотом пласта. Прежде чем пахать, требуется настройка положения в трех позициях:

1. Глубина пахоты (лемех опускают или поднимают).
2. Угол наклона лемеха (поперек оси борозды, влияет на градус оборота пласта).
3. Угол атаки (вдоль оси борозды, положение лемеха относительно грунта).

Для такой регулировки на большинстве навесных кронштейнов и мотоблоков предусмотрены отверстия в разном положении и регулировочные винты.

Сначала регулируют положение самого лемеха в кронштейне (глубина вспашки). Лемех передвигают вверх или вниз, чтобы добиться нужной глубины вспашки. (15-20 см).

Затем устанавливают положение кронштейна с плугом относительно мотоблока (угол наклона лемеха). Для этого на большинстве моделей в месте крепления навесного кронштейна к корпусу мотоблока есть возможность дополнительной регулировки по глубине, а также установка угла наклона. Сделать это можно так:

1. Левое колесо поднимают на прокладках на высоту, равную глубине предполагаемой вспашки. Например, 17 см. При этом закреплённый плуг тоже наклоняется.
2. Отпускают болты крепления кронштейна плуга и поворачивают его так, чтобы лемех снова стал перпендикулярно земле, под 90 градусов.

В результате получается примерно такой наклон:

Кроме регулировки по глубине и углу наклона, требуется регулировка угла атаки плуга. Это угол, под которым режущая часть лемеха входит в землю. Регулировку проводят предусмотренным для этого винтом на кронштейне. Среднее значение этого угла выставляют так:

1. Мотоблок с плугом ставят на ровную площадку так, чтобы лемех полностью лежал на земле, параллельно ей.
2. Регулировочным винтом поднимают заднюю часть плуга так, чтобы она поднялась над землей на 2.5 см, а передняя режущая кромка оставалась лежать на земле.

Это самый оптимальный угол атаки для большинства плугов. Если возникают проблемы (нетипичный грунт, нестандартная форма плуга), угол меняют путем проб.

Проблемы с неправильным углом атаки – плуг зарывается в землю, мотоблок не тянет. Надо поднять нос лемеха.

Или наоборот, лемех при пахоте выскакивает из земли вверх, требуются большие усилия, чтобы давить на мотоблок вниз. Тогда нос лемеха опускают.

На фото – плуг с винтовой регулировкой положений:

При этом на вертикальной планке крепления лемеха к кронштейну отсутствуют отверстия для регулировки глубины вспашки.

Такие отверстия есть на следующей модели:

В продаже есть десятки разновидностей навесных плугов для мотоблоков с разными механизмами и узлами регулировки. Но все они должны регулироваться по трем вышеперечисленным позициям – глубина вспашки, угол наклона относительно мотоблока, угол атаки. При выборе следует учитывать возможности и удобство таких регулировок, а также соответствие размеров лемеха мощности мотоблока.

Настроить плуг можно до такой степени точно, что мотоблок может пахать огород сам, без участия человека. Пахарю остается только развернуть его и направить в борозду. Пример такой работы можно увидеть на следующем видео:

Процесс идеальной настройки может только казаться сложным. На самом деле это просто правильное выполнение вышеописанных настроек по глубине, наклону и углу атаки. Плюс к этому хозяин мотоблока на этом видео выполнил еще два технических приема: утяжелил колеса по 20 кг в каждое и доработал плуг, сделав острой верхнюю часть плуга.

На практике, можно обойтись без этого, навесив груз на переднюю часть мотоблока и используя стандартные металлические колеса с грунтозацепами. Смысл показанной на видео заточки верхней части плуга, которая не входит в землю и не режет её, понять вообще трудно.

Вспашка мотоблоком с металлическими колесами-грунтозацепами:

При вспашке одно колесо мотоблока, как правило, идет по готовой пропаханной борозде. Таким образом, ширина между бороздами определяется сама собой. Она равна расстоянию от колеса до центра режущего лемеха и регулировке не подлежит. В теории, это расстояние можно изменить, если передвинуть колесо по оси или изменить положение крепления кронштейна плуга к мотоблоку. На практике это может потребоваться только если используется маленький плуг с не широким захватом.

Комплектующие для настройки

Схему сборки функционально-конструктивных элементов и подробно разработанный чертеж плуга можно создать самому. Предельная точность даст возможность исключить осложнения при сборке и отрицательное воздействие ошибок на рабочие свойства агрегата. Надо учитывать габаритные характеристики элементов. Даже ничтожный просчет может значительно сказаться на функциональных свойствах оснащения. В чертежи с габаритами навесного оборудования для агрегата подключаются 3 конструкционные плоскости:

• поверхность полозка боковая;
• горизонтальная нижняя;
• отвальная передняя.

Схема самого простого кустарного плуга состоит из следующих элементов:

• 2 рукоятки, сделанные из металлической трубы;
• каркас;
• стопор стойки с винтом типового размера М10 либо М8;
• удерживающая вилка для шарнирного соединения каркаса;
• сцепное приспособление;
• подшипник;

• балки между ручками;
• крестовина;
• контрящая гайка;
• регулирующая шайба;
• ручка для сцепного приспособления;
• Т-образный соединитель.

Плуг для мотоблока Нева МБ-2 своими руками

Существует несколько видов плугов для мотоблока, однако сделать своими руками легче всего однокорпусный плуг, чертежи и размеры которого легко найти в Интернете.

На первом этапе необходимо выбрать материал для изготовления. Режущая часть – лемех – должна изготавливаться из твердой закаленной стали марки 45 с показателем по шкале прочности HRC 50-55. Также подойдет углеродистая сталь, при условии, что режущая кромка будет отбита на наковальне и хорошо заточена. Для отвала плуга – части, отводящей и переворачивающей землю – подойдет практически любой материал, можно использовать с меньшей жесткостью.

Изготовить отвал можно разными способами, наиболее простым является работа с металлической заготовкой толщиной 3-5 мм. Этот способ требует дополнительного оборудования в виде металлогибочного станка, на котором придается форма будущего изделия – изгиб должен быть 20-22°. Еще один вариант – использовать в качестве заготовки трубу с диаметром 600-650 мм, из которой вырезается деталь с помощью сварки.

Лучшим вариантом конструкции будет плуг со съемным лемехом, который всегда можно заточить без сложностей. Также возможен вариант изготовления плуга с использованием сварки: отвал приваривается к лемеху и щитку сзади. Такая конструкция обладает большей прочностью, но возникают трудности с заточкой режущей части.

Подробные инструкции по сборке плуга и его установке можно найти в многочисленных статьях и видео от умельцев.

Какой вид плугов для мотоблока Нева МБ-2 Вы предпочитаете?

Пошаговая инструкция

Чтобы изготовить универсальное соединение, нужна максимально ровная горизонтальная поверхность — верстак или рабочий стол. Схема изготовления устройства прицепа (сцепки) для мотоблока следующая:

1. Сделайте разметку в соответствии с чертежом: обозначьте на заготовке контуры деталей.
2. При помощи дрели или сверлильного станка сделайте отверстия по разметке. Удостоверьтесь в их точности, используя штангенциркуль и болт (шпильку), которым будет осуществляться крепление. Добейтесь оптимального диаметра отверстия, при котором нет ни люфта, ни заклинивания крепежных деталей. Обработайте отверстия зенковкой — это облегчит дальнейшую работу и обезопасит вас от травм.
3. Произведите сварку соединений. Лучше всего задействовать электросварку, при которой прогрев происходит только в местах соединений без особого ущерба для рабочих качеств металла.
4. Соберите деталь. Соедините кронштейн и швеллер при помощи болтов. Если в вашей конструкции есть механизм регулировки, зафиксируйте и его.

Все элементы данного механизма должны быть стальными

.
Еще раз напомним, что деталь изготавливается для того, чтобы многофункциональность мотоблока была максимальной. При наличии оптимально подходящей сцепки возможна удобная агрегация и длительная эффективная эксплуатация любого навесного или прицепного оборудования, включая плуг, борону, окучник, картофелесажалку, различные виды косилок, прицепы и любые другие устройства. А поскольку элементы крепления на разном оборудовании могут различаться, что часто осложняет возможность их совместимости с мотоблоком, именно удачная конструкция сцепки и возможность ее регулировки решают эту проблему.

Собрав деталь, важно правильно ее присоединить. Правила установки достаточно просты, но важно их придерживаться

Собственно подсоединение оборудования к мотоблоку сводится к очень простому действию: нужно совместить отверстия сцепки и навески и зафиксировать их при помощи болтов или штырей. Радиусные отверстия позволяют регулировать положение соединительного узла в процессе работы. После установки нужно затянуть элементы резьбового крепления узла с мотоблоком. После этого подсоединяется навесное оборудование.

После первичной агрегации устройств последует заключительная фиксация, которую нужно произвести непосредственно перед началом работы. Регулирующие компоненты (винты) следует ослабить, найти оптимальный уровень фиксации, после чего затянуть гаечными ключами. В зависимости от конструкции на кронштейн может быть установлена съемная ось с резьбой, в которую закручивается винт М16.

Это интересно: как самостоятельно сделать сцепление для мотоблока.

И в заключение следует сделать еще несколько рекомендаций. Для сохранения рабочих качеств металла и повышения долговечности детали после ее сборки желательно выполнить покрытие антикоррозийным составом или краской для металла.

Учитывая возможность регулировки конструкции в различных диапазонах, можно устанавливать радиусные пазы и фиксировать их на ноль. После начала работы необходимо в ходе первых метров движения внимательно понаблюдать за соединением и при необходимости провести дополнительную регулировку. Наличие регулирующего рычага позволяет менять уровень фиксации и закреплять навесное устройство для большей или меньшей глубины вспашки.

Теги: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Установка навесного вспашного приспособления

Нет ничего сложного в установке. Для этого вам понадобится:

закрепить плуг на устройство для сцепки, не перетягивая гайки. Это делается для того, что б в дальнейшем можно было регулировать параметры плуга;

сцепку следует зафиксировать вместе с плугом к серьге двумя крепящими штырями.

  На этом установка заканчивается и следует перейти к следующему этапу — регулировке.

Регулировка — очень важный этап, так как от этого зависит качество вспахивания и количество затраченных сил. При неправильной регулировке мотоблок не сможет качественно справляться со своей работой и будет затрачено много времени для простых задач.

Описание работ по сборке

Чертеж простого плуга для минитрактора и мотоблока.

Основным несущим элементом рассматриваемого оборудования является рама, на которую крепятся остальные составляющие. Она изготавливается из металлического профиля круглого или прямоугольного сечения толщиной 2-3 мм. На рамную часть крепятся рабочие корпуса и вспомогательные элементы плуга. Форма рамы соответствует количеству рабочих инструментов плуга и выбранным управляющим элементам.

Геометрические особенности плуга

Схема лемеха плуга.

На представленном чертеже показано устройство лемешно-отвального корпуса плуга. Лемех (I) является самой нижней частью, производящей врезание в почву. Пласт земли двигается к отвалу (IV), который переворачивает, крошит и сдвигает грунт в борозду. Полевая доска (II) служит направляющей для движения плуга и не позволяет смещаться в сторону необработанной пашни. Стойка (III) крепит рабочий инструмент на несущей раме и жестко удерживает нож в рабочем состоянии. Лемех состоит из носка, лезвия и пятки (1, 2, 3), которые обеспечивают успешное проникновение в грунт. Верхний, бороздной и полевой обрезы (6, 4, совместно с крылом (5) и грудью отвала (7) благодаря своим геометрическим параметрам обеспечивают правильное перемещение и рыхление пласта. Конструкция плуга с двумя корпусами выполняют оптимальную вспашку небольших земельных участков на минитракторах. В интернете можно найти множество видео, описывающих работу таких устройств.

Крепление стойки плуга

Стойка исполняется с регулировочными отверстиями для настройки необходимой глубины вспашки. Она выполняется из металлической пластины толщиной 8-12 мм для придания достаточной жесткости при сопротивлении высоким нагрузкам при работе. Стойка крепится на раме болтами, угол наклона корпуса должен обеспечивать нормальное вхождение режущей кромки лемеха в почву.

Изготовление дышла и крепление колеса

Соединение основных узлов плуга.

Рама крепится к минитрактору с помощью стандартного сцепного пальцевого устройства или самодельного дышла. Первые можно взять со старого изношенного оборудования и приварить к передней части несущей конструкции, вторые изготавливаются своими руками в виде дышла с ручкой (примеры можно посмотреть на разнообразных видео в интернете). Различают прямое и V-образное дышло, причем второе более предпочтительное. Оно гасит боковые колебания плуга и обеспечивает прямолинейное движение.

Одной их дополнительных и управляющих деталей самодельного земельного орудия является полевое колесо. Оно служит для обеспечения легкости хода и предотвращения погружения рабочего инструмента в почву. Данные задачи может выполнять одно колесо, но на продвинутых конструкциях разделяют эти функции на два элемента. Полевое колесо крепится к раме на регулируемый кронштейн для обеспечения требуемых настроек плуга.

Крепление и изготовление рабочего органа плуга

Для изготовления основного рабочего инструмента плуга своими руками нужно сделать лемех и отвал. Корпус плуга необходимо производить из легированной стали с улучшенными прочностными характеристиками. В советские времена методические центры сельскохозяйственного машиностроения советовали усиливать корпуса плугов накладками из рессорной стали при обработке иссушенных и целинных земель. Хорошей заготовкой для производства режущей части является использованный диск для циркулярной пилы, материал которого обладает повышенными показателями прочности и жесткости. Лемех имеет форму клина с рабочим углом 40-42º. Лемех рекомендуется крепить к отвалу на болтах или заклепках для возможности снятия и регулярной заточки.

Монтаж отвала

Отвал изготавливается из металлического листа толщиной 3-4 мм с последующим изгибанием газовой сваркой или на вальцевом станке. Более просто сделать самодельный отвал из трубы диаметром 500-600 мм. Сначала делается чертеж-шаблон, затем он накладывается на заготовку, отрезается газовым резаком и обрабатывается на наждаке. Отвал жестко монтируется к стойке плуга при помощи сварки.

Регулировка оборудования для минитрактора производится на ровной площадке с твердым покрытием. Полевое колесо устанавливается на подставку, выверенную под глубину вспахивания. Лемех опускается до упора с опорной плоскостью, причем пятка должна быть параллельна поверхности земли. Стойка закрепляется в выбранном положении и оснастка готова к использованию. Чтобы проверить правильность настройки плуга, нужно сделать контрольную вспашку.

Установка плуга на мотоблок

В конструкции любого плуга, независимо от его габаритов и формы, присутствует сцепка, посредством которой приспособление крепится к мотоблоку. Сцепка может быть стационарной или универсальной. Самым оптимальным вариантом считается элемент второго типа, так как он дает больше возможностей для регулировки плуга.

Независимо от типа сцепки, монтаж конструкции на мотоблок всегда выполняется в одном и том же порядке. Чтобы прицепить плуг к мотоблоку, следует действовать в такой последовательности:

1. Вначале установите мотоблок на подставки – для этого можно использовать кирпичи или бревна;
2. Приложите сцепку плуга к фаркопу мотоблока так, чтобы отверстия на обоих элементах совпадали друг с другом;
3. Зафиксируйте сцепку на фаркопе посредством болтов.

Многие новички считают, что чем надежнее крепление плуга к мотоблоку, тем эффективнее будет работа навесного оборудования. Однако практика показывает, что слишком жесткое соединение только ухудшит качество вспашки. Дело в том, что при эксплуатации плуга на него действуют силы, уходящее перпендикулярно по отношению к плоскости отвала. Из-за этого возникает сопротивление, которое отталкивает плуг в сторону от мотоблока. Чтобы исключить это, при установке плуга нужно оставить горизонтальный люфт примерно в 5 градусов.

Техника безопасности

Правила безопасности, рекомендуемые для исполнения при использовании мотокультиватора, не отличаются сложностью.

Стоит придерживаться следующих правил:

эксплуатацию разрешается начинать только после полного ознакомления с прилагаемой к устройству инструкцией;
запрещается использовать устройство детям, а также лицам, не обладающим опытом обращения с устройством;
во время вспахивания важно устранить близость каких-либо животных и других людей;
работа должна проводиться в закрытой одежде с длинными рукавами и в закрытой обуви без болтающихся элементов либо же в специальной экипировке; обувь лучше выбрать высокую, к примеру, сапоги или «берцы», носок которых покрыт металлической пластинкой; нельзя забывать и про перчатки, главным образом, в случае культивирования сложных почв, а также защитные очки;

на протяжении эксплуатации требуется держать руки с ногами подальше от крутящихся элементов, а также соблюдать баланс в отношении ручек переднего и заднего хода; они не могут быть одновременно подняты, поскольку одна всегда должна оставаться опущенной;
возникающие во время работы вибрации сигнализируют о наличии поломок; в этом случае двигатель останавливается, остужается и неполадки по возможности устраняются; чаще всего проблема является в ослабленном креплении, которое несложно нормализовать;
при наличии модели с задним ходом важно придерживаться одного несложного правила: перед тем как поменять направление, следует дождаться полной остановки фрез.
