Общие правила зарядки АКБ
Чтобы правильно заряжать аккумулятор шуруповерта, должен быть обеспечен определенный внешний температурный режим. Оптимальной считается температура воздуха от 10 до 40 градусов. Нежелательным моментом является возможный перегрев блока батарей во время накопления заряда. Чтобы избежать возможных негативных последствий такого явления, необходимо аккумулятор отсоединять для охлаждения от зарядного устройства.
Не рекомендуется после того, как батареи наберут полную емкость, оставлять их в отключенном зарядном устройстве или вставлять в шуруповерт, который затем не будет использоваться, лучше укладывать в кейс из-под инструмента.
Рекомендуемое время зарядки АКБ составляет от 30 минут до 7 часов и зависит от ее типа. Для конкретной модели электроинструмента оно указывается в эксплуатационной инструкции. Эти указания следует точно выполнять, чтобы изделие прослужило долго. Большинство зарядных устройств оснащены индикаторами, показывающими, на каком этапе находится процесс. В таких случаях по загоранию светодиодов определенного цвета не составляет труда определить, сколько точно нужно заряжать элементы питания. После достижения полного уровня емкости нужно сразу прекратить процесс.
Выравнивание потенциалов
Восстановление позволяет временно улучшить состояние батареи, а ремонт аккумуляторов шуруповерта своими руками с заменой комплектующих поспособствует их обновлению. После работы на всех элементах необходимо выровнять потенциалы. Для этого аккумулятор полностью заряжается и сутки стоит без дела. Показатель мультиметра должен составлять 1,2 В на каждой банке. Затем необходимо устранить «эффект памяти».
Аккумулятор разряжается и заряжается несколько раз. В качестве профилактических процедур для предотвращения появления нежелательной памяти это действие необходимо повторять раз в три месяца. Это позволит существенно продлить жизнь шуруповерту до тех пор, пока не возникнет желание приобрести новый.
Как отремонтировать никель-кадмиевую батарею шуруповерта
Специфика никель-кадмиевых банок заключается в том, что по окончании срока службы содержимое их электролита может высыхать. В данном случае иногда помогает перезаливка дистиллированной водой. О восстановлении аккумулятора шуруповерта этим и другими способами читайте здесь →
Но если задуматься над тем, что лучше и заведомо эффективнее, все-таки стоит решиться на замену аккумуляторов шуруповерта. Заливка помогает далеко не всегда. Гораздо выше вероятность того, что инструмент будет хорошо работать с батареей, в которой будет проведена частичная замена банок.Разумеется, при условии, что все делается правильно.
Наконец, процесс заливки, сам по себе, является ничуть не менее трудозатратным, чем процесс ремонта батарей. А если он окажется неэффективным по причине того, что АКБ просто высохли, будет очень досадно.
Разбираем блок и ищем «слабое звено»
Перед тем как начинать ремонт аккумулятора шуруповерта своими руками, следует иметь в виду, что вскрывать сам аккумуляторный блок следует максимально аккуратно. Иногда для этого требуется много терпения, потому что изготовители блоков всегда норовят сделать так, чтобы к батарейкам подобраться было как можно сложнее. Это и понятно. Большинство производителей заинтересованы в том, чтобы мастера не ремонтировали аккумулятор шуруповерта самостоятельно и не возились с банками, а, не задумываясь, приобретали новый инструмент, часто за довольно большую цену.
После вскрытия аккумулятора следует изъять из его пластмассового корпуса все батарейки. Важный момент: не забудьте перед проведением этой манипуляции предварительно зарядить АКБ. Заряжать можно не больше трех часов. Потом, уже после изъятия банок, нужно будет с помощью мультиметра провести замеры показателей напряжения на каждой из них.
Далее следуйте такому алгоритму действий:
- После того как измерите U каждой из банок, запишите результаты. Вероятнее всего, элементы с наименьшим показателем напряжения и придется потом убирать.
- Теперь разрядите аккумуляторную связку. К ней можно подключить нагрузку в виде лампочки.
- Снова повторите процесс зарядки, замерьте напряжение на каждой батарейке и отпаяйте те, у которых самые слабые показатели.
Безусловно, перед тем как проводится замена аккумуляторов в шуруповерте, следует приобрести новые элементы, аналогичные старым, желательно с небольшим запасом. Приобретайте батарейки с одинаковым показателем емкости.
Устанавливаем новые банки
Перед установкой в аккумуляторный блок новых батареек важно учесть определенные тонкости, без которых сделать все правильно будет невозможно. Прежде всего, важно помнить о соблюдении полярности во время пайки
А также уяснить разницу между обычной пайкой и принципом точечной сварки. Потому что пластины, соединяющие элементы питания между собой, припаивать обычным способом не рекомендуется.
В случае, если у вас нет аппарата для точечной сварки, попробуйте воспользоваться обычным паяльником. Но делать все следует четко, аккуратно и максимально быстро. Главное — не допустить критического перегрева аккумуляторов. Используйте только качественный свинцовый припой.
Кстати, именно в таких случаях и проявляется одно из главных преимуществ никель-кадмиевых батарей. Подвергаясь определенному риску во время ремонта, они имеют довольно большие шансы «выстоять» перед высокими температурами вследствие крепкого металлического корпуса и состава, не имеющего повышенной взрывоопасности. Литиевые элементы гораздо менее стойки к «прошиванию» и более капризны.
Поставьте каждую батарейку в той последовательности, которая была соблюдена в старой связке, и соберите заново аккумуляторный блок. После того как аккумулятор будет собран заново, нужно «раскачать» его, как следует, чтобы уравновесить потенциал всех элементов и убрать то, что называется «эффектом памяти». Проведите новому аккумулятору, как минимум, два или три цикла «заряда-разряда». Как известно, никель-кадмиевые батареи не рекомендуется постоянно «подзаряжать» без предварительной полной разрядки, что в процессе работы бывает не всегда возможно.
В дальнейшем, при эксплуатации отремонтированного аккумулятора необходимо время от времени полностью разряжать его с последующей полной зарядкой — для предотвращения частого возникновения «эффекта памяти». Это рекомендуется делать, как минимум, раз в полгода. Так можно продлить срок работы никель-кадмиевых элементов с оптимальной выработкой их ресурсов, без накопления ими ненужной информации о предыдущих подзарядках.
Основные способы восстановления
Несколько методик помогут справиться с вопросом, как можно реанимировать аккумулятор шуруповерта в домашних условиях. Поэтапное выполнение рекомендаций позволит продлить срок службы агрегата.
Пользователи должны помнить, что процесс проходит с предельной осторожностью, а после завершения манипуляций все детали нужно вернуть в первоначальные места
Использование повышенного тока
Прошивка при помощи напряжения и тока, превышающего номинальные показатели, помогает бороться с эффектом памяти, частично восстанавливать утраченный объем.
Замена банок в аккумуляторе
Ремонтные работы требуют новых компонентов, продающихся в специальных магазинах. При покупке «банки» необходимо проверять параметры размеров и объема — они должны подходить к первоначальным элементам.
При процедуре неисправная часть вырезается, на ее место устанавливается рабочая, затем она припаивается. При пайке учитывают несколько факторов:
- процедура проводится максимально быстро — нагрев устройств отражается на их функциональности;
- при присоединении пользуются родными или медными пластинами аналогичных габаритов;
- в процессе отслеживают «плюс» и «минус» — отрицательное значение на предыдущем питании присоединяют к положительному на следующем.
Замена банок
Долив дистиллированной воды
Жидкость подходит только для простейших, а не современных устройств. Испарение влаги связано с перегревом во время работы. Для устранения неполадок и восстановления дистиллированную воду нужно долить.
Алгоритм выполнения несложный:
Проводят разборку аккумулятора и ищут мини-питание. Их количество зависит от марки оборудования. Поиск неисправностей проходит при помощи мультиметра, в работоспособных элементах напряжение равно 1-1,3 В
При пониженном уровне требуется ремонт неисправной части.
Извлекаются проблемные детали с предельной осторожностью руками, без повреждения соединительных пластин. Они необходимы для обратной сборки и закрепления питающих элементов.
На боковом участке просверливается полость с диаметром меньше 1 мм
Она должна располагаться ближе к нижней или верхней части. Сверление затрагивает только стенку, но не внутренние участки батарейки.
Заполнение жидкостью производится через шприц — емкость должна полностью заполниться. В этом положении элемент оставляют на сутки. Через 24 часа проводят зарядку и оставляют на одну неделю.
Дополнительная проверка напряжения и емкости проходит через 7 суток, если оно осталось на первоначальных после ремонта позициях, то отверстие заливается силиконом или запаивается.
Завершается метод сбором аккумулятора с припаиванием соединительных пластинок и последней проверкой работоспособности устройства. При помощи незначительных нагрузок производится полная разрядка. Процедура повторяется трижды (с полным восстановлением и обнулением заряда), с регулярным замером показателей.
Заливка через отверстие
Ремонт и замена элементов аккумуляторов
Методика подходит для всех типов питания шуроповертов. Процесс начинается с разборки аккумулятора, проверки мультиметром исправных и поврежденных деталей с пониженным уровнем напряжения. Вместо неисправных элементов устанавливаются новые мини-батарейки.
После установки их соединяют пластинами, с этой целью пользуются пайкой или точечной сваркой.
Как устранить эффект памяти
Частая недостаточная зарядка и последующая разрядка приводят к возникновению эффекта памяти. Устройство «запоминает» минимальные границы, что вызывает уменьшение емкости. Проблема встречается в Ni-Cd (NiCd), иногда в Ni-MH устройствах. В остальных разновидностях источников питания (литиевых) он отсутствует изначально.
Для решения вопроса с ремонтными работами необходимо провести полную разрядку и зарядку элемента, используя лампочку в 12 В. К ней нужно припаять провода с плюсом и минусом, позже их соединить с контактными клеммами устройства. Чтобы раскачать устройство, необходимо повторить схему не меньше пяти раз.
Эффект памяти
Реанимация с помощью замораживания
Метод с холодными температурами подходит для кадмиево-никельных элементов питания. Процесс подчиняется алгоритму:
- После полной разрядки устройства его помещают в полиэтиленовый пакет и отправляют в морозильник.
- Спустя 10 часов батарейку извлекают и отправляют заряжаться.
- Затем вторично обнуляют заряд и повторяют процесс трижды.
Владельцы оборудования Бош, Интерскол, Штурм Энергомаш и прочих знаменитых брендов должны помнить, что возможность восстановиться присутствует у отдельных элементов. Реанимация некоторых на дому не поможет оживить аккумулятор, вне зависимости от точности выполнения инструкций.
Ток разряда АКБ шуруповёрта
Надо ещё отслеживать такой параметр, как силу тока, которую батарея может отдавать. Называется этот параметр скорость разряда или разрядный ток. Иногда (при хороших параметрах) указывается в амперах, иногда обозначается буквой «С» с цифрой за ней. Чтобы перевести маркировку в ампер/часы, цифру умножаем на ампераж батареи и получаем максимальный ток разряда батареи.
Например, у аккумуляторных батарей на 1500 мАч с С 3, максимальный ток разряда 3 * 1,5 А = 4,5 А, у батарей с С 12 будет 1,5 А * 12 = 18 А. Если запас батарей 3200 мАч, то умножать надо на 3,2 А, то есть при тех же С 3 и С12 имеем 9,6 А и 38,4 А соответственно. Принцип расчёта понятен.
Пример описания аккумуляторных батарей с одного из сайтов
На что влияет ток разряда батареи? На то, какую мощность сможет развивать ваш инструмент. Если максимальный потребляемый ток у шуруповёрта, например, 15 А, а батарея может отдать всего 5 А, то достигнуть заявленной мощности ваш инструмент просто не сможет. Так что выбирайте аккумуляторные банки с током разряда не меньше максимального потребления тока вашего шуруповёрта.
Количество циклов заряда/разряда
Ещё один из неосновных параметров, на который стоит обратить внимание — количеств зарядов и разрядов. Он указывается в циклах. Отображает «срок жизни» батареи и указывает, сколько раз банка может заряжаться/разряжаться без изменения свойств
Отображает «срок жизни» батареи и указывает, сколько раз банка может заряжаться/разряжаться без изменения свойств.
Литий-ионные более компактные
Понятное дело, чем больше циклов, тем лучше. Но чем больше циклов, тем дороже. В общем, в очередной раз придётся искать компромисс.
С пластинами или без
Если вы уже разобрали свою батарею, значит, видели, что банки соединяются друг с другом контактными пластинами. При разборке батареи пластины не перекусывайте, а старайтесь, чтобы они остались целыми. Их можно зачистить и повторно использовать.
Иногда можно найти аккумуляторы с уже припаянными пластинами. Тогда можно не мучиться с аккуратной разборкой. Всё бы хорошо, но если это АлиЭкспресс, то качество самих пластин и их пайки редко бывает нормальным. Часто батареи не держат заряд или плохо заряжаются именно из-за низкого качества пластин и самих батарей.
Пластины можно припаять самому
Можно попытаться припаять пластины самостоятельно. Но учитывайте, что при перегреве банки выходят из строя. Паять надо быстро, используя мощный паяльник ватт 100 и хороший припой и флюс. Предварительно зачистите контактную площадку и место пайки на пластине, обработайте флюсом, затем быстро запаяйте.
Замена никель-кадмиевых батарей: пошаговая инструкция
Шаг первый: для начала необходимо определиться с количеством литий-ионных банок и их характеристиками. К примеру, для стандартного шуруповерта с напряжением около 14 В, рекомендуется взять четыре сегмента, которые в совокупности дадут напряжение около 16 В. Следует учитывать, что через некоторое время после начла работы с инструментом напряжение просядет и получится стандартное значение. Если вы хотите увеличить мощность АКБ в 2 раза, то рекомендуется брать восемь таких банок.
Количество банок следует выбирать на свое усмотрение
Шаг второй: теперь предстоит выбрать плату контролера. Она должна соответствовать общему напряжению всех элементов. В среднем, плата рассчитана на ток до 14 А.
Плата, предназначенная для четырех источников питания
Шаг третий: теперь следует провести разбор пластикового короба под аккумулятор и достать оттуда все старые батареи. Цепочку необходимо разрезать, потому что оставляют только верхние контакты для подключения. Убрать потребуется и терморезистор, ведь теперь процесс перегревания контролирует плата.
От прежнего аккумулятора оставляют только контакты, чтобы подключить новый источник питания к инструменту
Шаг четвертый: теперь с помощью паяльника необходимо сформировать из банок единую цепочку, соблюдая расположение.
Следует поочередно присоединить все части АКБ
Шаг пятый: теперь полученную батарею необходимо в горизонтальном положении разместить в пластиковом коробе.
Так выглядит расположение литий-ионных банок в коробе
Шаг шестой: теперь необходимо закрыть крышку короба, установить контакты от старого аккумулятора.
Следует собрать коробку АКБ
Видео – Замена никель-кадмиевых батарей
Принцип классификации
Аккумуляторные элементы бывают следующих видов: литий-ионные (Li-lon), никель-кадмиевые (Ni-Cd), никель-металл-гидридные (Ni-MH). Мировые производители строительных материалов чаще используют никель-кадмиевые АКБ, что связано с их невысокой ценой, низким отдаваемым напряжением и числом циклов заряда (ЧЦЗ). Напряжение на батарее равняется 1,2 В. Если инструмент работает с 12 В, тогда аккумулятор состоит более чем из 12 подобных элементов.
Ni-Cd длительный период хранится в незаряженном состоянии и не боится температурных перепадов. Саморазряд зависит от частоты подключения к сети для зарядки. Специалисты считают, что это является основной причиной ремонта АКБ шуруповерта либо его полной замены. Литиевые устройства имеют хорошие показатели:
- напряжение доходит до 3,6 В;
- высокая ёмкость заряда;
- высокое ЧЦЗ;
- низкий саморазряд.
Восстановление элементов — реальность
Эффект «памяти» аккумулятора имеет много толкований, но смысл этого явления заключается в том, что элемент с каждой зарядкой снижает емкость заряда. Восстановить отдельный аккумулятор, значит восстановить работоспособность всей батареи.
Способы восстановления разные, но не все дают результат. Часто помогает многоразовый цикл заряда – разряда. Отдельный элемент заряжают, а потом разряжают на лампочку. После полного разряда повторяют заряд. Эту манипуляцию выполняют до тех пор, пока элемент не начнет набирать достаточную емкость заряда. Если же такого не происходит – его утилизируют, а проще – выбрасывают.
Иногда специалисты применяют метод шоковой зарядки. На безнадежный элемент, который не откликнулся на восстановительные меры, подают не 1.2 В, а все 12 В. Такая шоковая встряска иногда приносит результат. Это еще одна попытка перед окончательным выбросом.
Интересны методы восстановления неспециалистов. Они, конечно, похожи на шаманство, но тоже существуют. Относятся они только к Ni-Cd образцам. Предлагается элемент положить в морозилку на 1 час, а потом положить его в полиэтиленовый пакетик и просто постучать по нему каким-нибудь предметом. Если выбрасывать жалко – пробуйте.

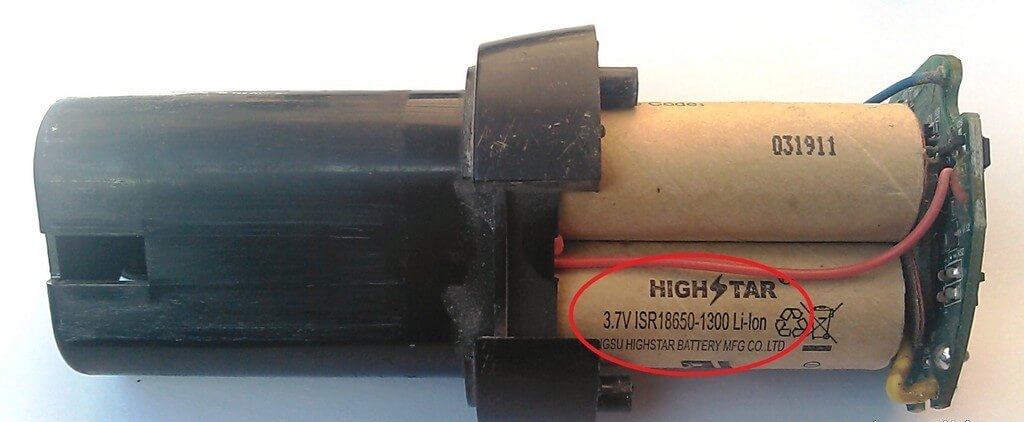

Перестройка под литий-ионный источник питания
LiIon источник питания, по сравнению с никель-кадмиевым, обладает лучшими потребительскими свойствами. Такой АКБ легче, устойчив к глубокому переразряду, имеет большую ёмкость, меньшее время зарядки. Если владелец планирует замену батареи в домашних условиях, ему придётся учитывать ряд особенностей.
Для восстановления можно использовать как новые элементы питания, так и старые, например, из сломанного ноутбука.
Паять LiIon АКБ нельзя. Соединение осуществляется контактной сваркой (выполнить ремонт аккумуляторов для шуруповерта таким способом дома практически невозможно) либо никелированной лентой. Выходы рекомендуется делать потолще, изолировать их термоусадочной плёнкой.
Замена банок на литий-ионный источник питания.
Нюансы зарядки аккумуляторов различных типов
Зарядка различных типов аккумуляторных блоков имеет свои особенности. Они связаны со свойствами материалов, из которых сделаны батареи. Для регулярной подзарядки аккумуляторных блоков используют импульсные или обычные зарядные устройства. Адаптерами первого типа оснащается профессиональный электроинструмент, а второго – модели для бытового применения. Новые или разряженные за время хранения накопители необходимо перед началом использования правильно зарядить с учетом их характеристик.
Так, никель-кадмиевые аккумуляторы отличаются ярко выраженным «эффектом памяти». Первый раз их рекомендуется три раза подряд зарядить, каждый раз при этом полностью разряжая. Только таким способом будет достигнута максимальная (рабочая) величина емкости батарей накопителя. После понадобится проводить регулярное подключение шуруповерта к зарядному устройству, когда его мощность будет падать до минимума.
У никель-металлогидридных элементов питания также имеется «эффект памяти». Перед первым применением цикл полной зарядки/разрядки для них рекомендуется повторять 4-5 раз. При дальнейшей эксплуатации заряд пополняют по необходимости.
Литиевые аккумуляторные блоки наименее прихотливы. Для них никаких особых правил нет, потому что отсутствует «эффект памяти». Литий-ионные питающие элементы длительное время способны сохранять свои первоначальные показатели уровня рабочей емкости. Каждый раз их необязательно доводить до полной зарядки/разрядки.
https://youtube.com/watch?v=nDiruTHCDh0
Распространенные неисправности
Короткое замыкание — одна из самых распространенных неисправностей Владельцы шуруповертов, которые решили самостоятельно заняться ремонтом батареи, должны ознакомиться с наиболее распространенными типами неисправностей. Есть несколько причин, из-за которых аккумуляторы перестают нормально функционировать:
- разрушение пластин;
- короткое замыкание;
- загрязнение электролита;
- смена полюсов;
- деградация кристаллов из-за длительного хранения в разряженном виде.
Проверка и диагностика аккумуляторной батареи шуруповерта
Причина плохой работы шуруповерта может быть не в аккумуляторе, а в неисправностях мотора, редуктора, блока питания. Надежный способ определить источник проблемы – поставить вместо старой батареи такую же, которая обычно идет в комплекте вторым экземпляром. Прежде чем браться за вскрытие корпуса аккумулятора шуруповерта, его нужно зарядить до максимума. В случае с Ni-Cd устройствами требуется их сначала разрядить в ноль во избежание эффекта памяти. Для проверки и диагностики аккумуляторной батареи шуруповерта применяют 2 способа.
С помощью мультиметра
После того, как аккумулятор шуруповерта полностью заряжен, нужно его разобрать. Верхняя крышка блока обычно зафиксирована либо шурупами, либо клеем.
Здесь крышка приклеена
В первом случае понадобится отвертка, а клееный шов лучше аккуратно разделывать канцелярским ножом. Можно дополнительно вставлять еще какой-то острый предмет – ту же отвертку или саморез. Когда верхняя крышка освободится от склейки, ее будет нетрудно снять. Но нельзя забывать, что после ремонта корпус аккумулятора шуруповерта предстоит заново склеивать, а это не так просто и быстро, как закрутить шурупы.
После снятия крышки можно увидеть все банки, соединенные воедино. Цель – внимательно перебирать их, чтобы определить не исправные.
Так выглядит разобранный АКБ
Иногда испорченную банку аккумулятора шуруповерта выдают визуальные признаки – деформации, окисление и т.д. Может быть видно нарушение целостности соединительных пластин. Впрочем, это не отменяет главного: протестировать на выходное напряжение необходимо каждую банку.
Для этого применяется мультиметр. Каждая банка аккумуляторной батареи шуруповерта аккуратно извлекается из корпуса, и проводятся замеры. Мультиметр нужно переключить в режим постоянного тока, и подвести черный провод к минусовому контакту банки, а красный – к плюсу. Показатели нормального выходного напряжения составляют 1,2 – 1,4 В для никель-кадмиевых и никель-металлгидридных батарей, 3,6 – 3,8 В – для литий-ионных. Полученные от мультиметра значения надо зафиксировать на бумаге или в электронном виде, а еще лучше – написать на каждой батарейке ее значение маркером, это не причинит вреда.
Тестирование батареек мультиметром
Если есть 2 мультиметра, задача немного упрощается: один будет работать как амперметр, второй как вольтметр. Если же прибор только один, его надо настроить в режим измерения напряжения, а в роли амперметра использовать простой провод от мультиметра до источника питания.
Подключение такое:
- два тонких провода (0,25 мм кв) от вольтметра к источнику питания;
- чуть более толстые провода от аккумулятора к амперметру и источнику питания, а также от амперметра к вилке.
Тестирование мультиметром
Если вольтметр выдает номинальное напряжение, а ток заряда на амперметре не дотягивает до 1 А, то, скорее всего, дело в неисправности какого-то элемента батареи. Тут не получится реанимировать аккумулятор шуруповерта самому в домашних условиях – надо нести в ремонт. Если разряженная АКБ имеет суммарное напряжение 16,8 В, это указывает либо на короткое замыкание, либо на естественное разряжение. Для заряженного аккумулятора шуруповерта упомянутый показатель напряжения означает короткое замыкание элемента: восстановление – не выход, только замена.
Проверка методом нагрузки
Для этого варианта проверки не надо разбирать аккумулятор шуруповерта. Потребуются автомобильные лампочки. Они служат индикатором силы тока.
Проверка делается так:
- Полностью зарядить АКБ шуруповерта.
- Дать на него номинальную нагрузку. Она рассчитывается делением мощности шуруповерта на номинальное напряжение аккумулятора. Чтобы в цепи появилась необходимая нагрузка, надо подключить автолампочки.
- Если отдача тока от батареи шуруповерта длится несколько минут, напряжение чуть ниже номинального, а яркость ламп не снижается, то аккумулятор в норме. Преждевременное ослабевание тока аккумуляторной батареи шуруповерта типа ni-cd – проявление эффекта памяти. Тогда требуется восстановление.
Диагностика с автолампочкой
