Как отрезать трубу под 90 градусов

Секторные сварные отводы. Изготовление отводов из рыбок

В этой статье речь пойдет о секторных отводах, о их изготовлении и разметке труб на сектора с помощью таблиц. В одной из своих статей я уже писал общую статью про отводы, в том числе про секторные. Но она скорее всего вводная и в ней не приведены конкретные цифры и таблицы про разметку секторных отводов, или как их еще называют сварные отводы, на сегменты.

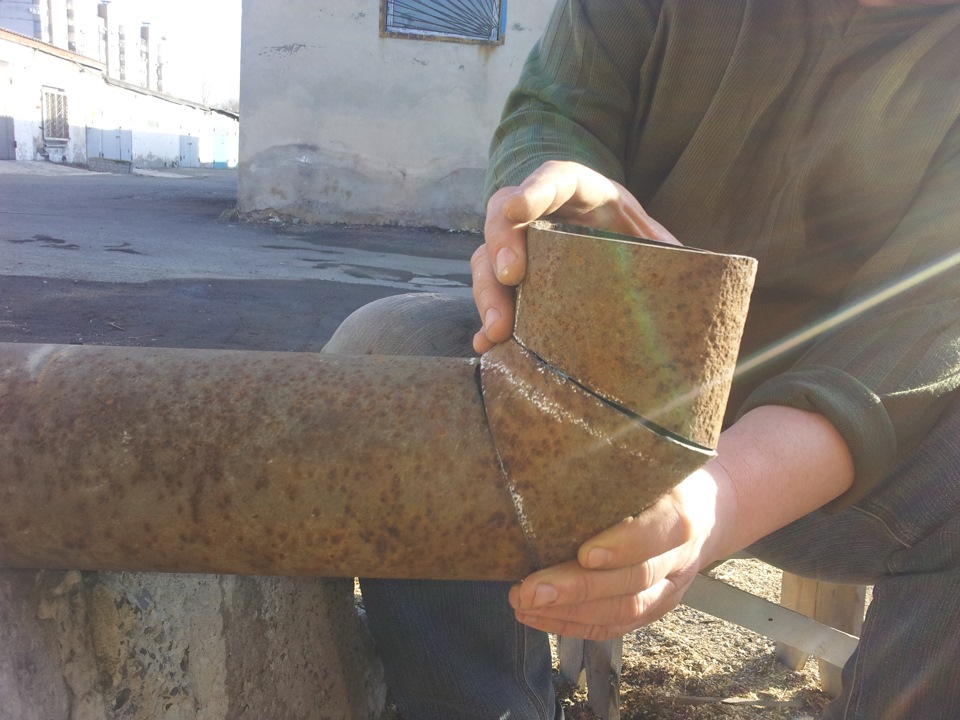

Для того, чтобы изготовить такие отводы изготавливают специальные шаблоны, по которым размечают трубу, а затем и режут ее на отдельные части (сектора и полусектора). Эти шаблоны называются «рыбками» (Рис. 2,3). Для простоты разметки такого шаблона (рыбки) используют обычную бумагу.

Сначала необходимо выбрать угол поворота отвода, который нам нужен (30˚, 45˚, 60 ˚, 90 ˚). Затем из рис.1. собрать наш отвод из секторов и полусекторов.

Рис.1. Сектора и полусектора сварных отводов.

Полусектор — это часть секторного отвода, которая с одной своей стороны имеет прямой, а с другого конца скошенный угол

Сектор — это деталь без прямых углов скоса, является соединительной частью полусекторов в середине отвода.

Если есть возможность порезки трубы под углом, пользуются таблицей 1. Размеры сварных отводов, секторов и полусекторов., но она также необходима для размеров для справки, сверки порезанных частей, при сборке и расчете веса отводов.

Используемые инструменты

Существует несколько способов, как резать трубу, для этого применяют строительный и промышленный инструмент для обработки металла. Из всех видов только болгарка позволяет получить криволинейные поверхности без дальнейшей обработки с наиболее близким расположением кромок.

Для индивидуального использования

Для резки стальных труб в домашнем хозяйстве используется следующий инструмент:

Ручные труборезы. Позволяют обрезать круглые детали с получением ровного прямого угла среза за счет режущих кромок роликов. Существует несколько разновидностей изделий подобного вида, состоящих из единичных роликов или их ряда, закрепленных на цепи. В быту подобные устройства встречаются довольно редко и более подходят для профессионального выполнения работ.

Болгарка. Является универсальным инструментом для проведения обрезки любых металлических деталей с разными углами, для работы используются специальные диски по металлу, которые в процессе эксплуатации довольно быстро стачиваются. Благодаря этому можно точно вырезать кривую леску диском малого диаметра.

Газовая горелка. Быстрый и эффективный метод перерезания металлических поверхностей раскаленной струей пламени, к недостаткам можно отнести оплавленные кромки, которые осложняют дальнейшее сваривание. Газовой горелкой сложно резать изделие по бумажному шаблону, который сгорит, а если расчерчена леска, то в струе пламени она практически не будет видна.

Электрические труборезы. Для работы с трубопроводами малых диаметров можно использовать компактные электрические труборезы, по принципу работы напоминающие болгарку. Приспособление называют роликовым станком, при работе деталь устанавливается на станину и поворачивается на роликовых направляющих, сверху его поверхность прорезается электрическим устройством. Основное отличие трубореза заключается в металлическом диске, имеющем специальное долговечное напыление для резки металла.

Стусло для резки труб своими руками

Использование шаблона не слишком удобно — приходится совершать рез по косильной лески, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло — направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности. Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Способы разметки и резки металлических труб

Использование в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Способы резки металлических труб под углом

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка.

Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов.

Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

трубы для прокладки водопровода, газовые и для разводки отопления;
профильные изделия для сборки ворот, козырьков, других металлоконструкций;
трубы большого диаметра — как правило, это редко нужно в домашних условиях, где самые широкие просвет только в канализации;
трубы из стали, чугуна, тонкостенные из цветных металлов и мягких сплавов.

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

ВАЖНО ЗНАТЬ: Гофрированная труба из нержавеющей стали

Режем трубу под углом 90 градусов

Для разметки разреза под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол.

Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой.

Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к .

ВАЖНО ЗНАТЬ: Бесшовная нержавеющая труба

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Как правильно резать трубы из разного металла

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами.

Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь.

Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать . В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

ВАЖНО ЗНАТЬ: Cкользящая опора для трубопроводов

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет

Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.

Как отрезать профильную трубу под углом

Разметка профильной трубы отличается от круглой. Ее ручное выполнение может привести к значительной погрешности. Лучшим способом решения проблемы является создания шаблона для резки из того же самого профиля, но большего по диаметру.

Потребуется маленький отрезок профильной трубы. На нем с использованием угломера отметьте угол в 45 градусов. Теперь при помощи болгарки необходимо отрезать часть заготовки по маркированной линии. Края среза нужно отшлифовать, устранить дефекты. Остается просто вставить в шаблон для резки труб под углом первоначальное изделие. Затем нужно нанести разметку по линии среза большего профиля. А уже по ней разрезается сама труба.

Сейчас в строительных магазинах можно найти специальные инструменты для разреза труб. Но легче и дешевле самостоятельно изготовить шаблон.

Режем трубу под углом 90 градусов

Для разметки разреза под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра.

Инструменты и материалы

Для того чтобы разрезать конструкцию под 45 градусов вам потребуется купить следующие инструменты и материалы:

Бумага;
Тара с водой;
Строительный скотч;
Обычный скотч;
Керно;
Ножницы;
ПК и программа, позволяющая создать развертки конструкций;
Токарный агрегат;
Газопламенный инструмент;
Инструмент для резки конструкций;
Сварочный инструмент;
Ножовка по металлическим поверхностям;
Болгарка.

Выполнение работы

Что делать, если требуется разрезать трубу под 45 градусов? В первую очередь понадобится лист квадратной формы. Он складывается по диагонали. Затем в него помещается конструкция. Края диагоналей при этом должны соприкасаться. Меньшая сторона листа дает понять, где располагается линия в 45 градусов. Ее требуется прочертить мелом или керном.

Для этих целей можно также использовать малярный скотч. Лучше, если он будет узким. Метод хорош в тех случаях, когда конструкция отличается большой длиной и разделять ее нужно посередине. Малярный скотч накладывается под необходимым уклоном. Если он был наклеен неправильно, его можно запросто переклеить. Для качества работы рекомендуется наклеить скотч на трубу в 2-3 слоя.

Можно попробовать и более сложный метод, гарантирующий наиболее точные результаты. Для него потребуется ПК и установленная программа для выполнения разверток или чертежей. Для начала выполняется чертеж. В шаблоне указываются размеры окружности конструкции и уклон. Развертку можно сделать и без специальной программы, применив ОСТ 38-43-81. Затем шаблон распечатывается на принтере. Количество листов, используемых при этом, определяется исходя из надобности. Чертеж вырезается и проклеивается скотчем. Затем он подносится к конструкции, и по линиям расчерчиваются места для разреза.

После того, как расчерчена линия по любому из представленных выше способов, можно разрезать трубу под 45 градусов. Для этого рекомендуется использовать токарный инструмент. Он позволяет выполнить гладкий и точный срез. Если применяется газопламенный инструмент или сварки, для качественной работы обязателен опыт. В ином случае срез получится неровным. Если работа проводится с большим количеством конструкций, лучше воспользоваться болгаркой или инструментов для нарезки труб. Если никакого профессионального инструмента под рукой у вас нет, можно применить в дело ножовку по металлическим поверхностям.

Перед тем, как разрезать трубу под 45 градусов, рекомендуем вам просмотреть полезные информационные материалы: фото и видео.

Достаточно часто при выполнении различных строительных или ремонтных работ возникает необходимость в разрезании трубы. Это могут быть сантехнические работы, прокладка трубопроводов или монтаж систем отопления, но в любом случае знать, как ровно отрезать трубу необходимо. О некоторых особенностях выполнения этой задачи и пойдёт речь далее.

Обычная перпендикулярная резка под 90º

Если необходимо отпилить изделие поперек, то цилиндрические трубы оборачивают листом бумаги по кругу, а профильные – по периметру. Кромки листа должны совпасть, после чего их фиксируют клеем, изолентой или скотчем. Выполняют разметку среза, используя строительный угольник.

Рядом с намеченной линией аккуратно делают тонкий вертикальный врез болгаркой, а затем постепенно углубляют ее до полного распиливания трубы. При соблюдении всех правил окружности двух полученных изделий легко совмещаются, образуя магистраль без зазоров.

Резка под углом 45º требуют определенных правил

В случае если труба профильная

А вот, к примеру, у нас профильная труба, а не круглая. Ручная разметка профильной трубы может привести к громадной погрешности. Наилучший выход из данной ситуации, будет изготовленный шаблон из для того чтобы же профиля большего диаметра. Возьмем маленькой отрезок профильной трубы и посредством угломера отметим угол 45 градусов. Отрезаем по разметке болгаркой и шлифуем края, дабы при работе не пораниться об заусеницы. Дальше нам остается лишь вставить профиль меньшего диаметра в шаблон и, сделав разметку, отрезать его.

В данной статье мы рассмотрели, как разрезать трубу под 45 градусов. Воспользовавшись одним из перечисленных выше способов, сделайте разметку и делайте разрез. Для более ровного разреза лучше применять болгарку. При резке сваркой потребуется опыт, в противном случае на срезах окажутся неровности. В крайнем случае возможно воспользоваться ножовкой по металлу. В настоящее время в продаже имеется большое количество разных приспособлений для разреза труб под углом, но их приобретение требует лишних затрат. Несложнее и дешевле один раз изготовить себе шаблон, и применять его по мере необходимости.

Именно поэтому видео вы определите как разрезать трубу под углом 45 либо 90 градусов посредством компьютерной программы:

Резка профильной трубы посредством приспособления для резки трубы под сорок пять градусов:

Разметка угла бумажным листом

Разметка бумажным листом является одним из простейших способов выполнения задачи. Необходим квадратный лист. Он складывается ровно по диагонали. Полученный шаблон для резки труб необходимо обернуть вокруг изделия таким образом, чтобы длинная сторона шла параллельно его сечению.

Тогда на меньшей стороне образуется угол в 45 градусов. Остается разметить линию разреза с помощью строительного карандаша или маркера по листу бумаги.

Рекомендуется замотать участок разметки узким скотчем, чтобы нечаянно ее не стереть. Данный метод отлично подходит для длинных крупных труб с местом разреза примерно посередине изделия.

Установка наружной системы

Монтаж канализации из пластиковых труб вне здания осуществляется, в большинстве случаев, внутри земляной траншеи. Это обусловлено:

необходимостью защитить пластиковую канализационную конструкцию от воздействия отрицательных температур;
рациональным использованием поверхности земляного участка;предохранением от возможных механических повреждений.

Монтаж систем канализации вне траншеи производится:

при наличии высокого уровня грунтовых вод (заболоченная местность);
скальном или промороженном грунте (вечная мерзлота);
других технических ограничениях.

Установка канализационных труб на участке производится преимущественно в тёплое время года. Так легче осуществлять монтаж труб канализации, – более комфортный климат и наличие оттаявшей земли.

Изделия для наружных работ – рыжие трубы, изготавливаются из полимеров. Резать или обрезать детали можно такими способами, как для конструкций внутреннего применения. Монтаж канализационных пластиковых труб выполняется своими силами или с привлечением сторонней организации.

Способ – чем разрезать детали, когда происходит монтаж канализационных труб внутри помещения или вне здания, целесообразно продумывать заранее, до начала работ. В противном случае под рукой может не оказаться необходимого приспособления или инструмента, что существенно осложнит процесс устройства магистрали.
