Как отрегулировать сцепление на мотоблоке

Назначение и разновидности

Сцепление осуществляет инерционную передачу крутящего момента от коленвала к редуктору трансмиссии, обеспечивает плавное начало движения и переключение скоростей, регулирует контакт коробки передач с мотором мотоблока. Если рассматривать особенности конструкции, то механизмы сцепления можно подразделить на:

  • фрикционный;
  • гидравлический;
  • электромагнитный;
  • центробежный;
  • одно-, двух- или многодисковый;
  • ременной.

По среде функционирования различают мокрые (в ванне с маслом) и сухие механизмы. По режиму включения разделяют постоянно замкнутое и непостоянно замкнутое устройство. По тому, каким образом передается крутящий момент – одним потоком или двумя, различают одно- и двухпоточные системы. Конструкция любого механизма сцепления включает в себя такие элементы:

  • управляющий узел;
  • ведущие детали;
  • ведомые составляющие.

Фрикционная муфта сцепления наиболее популярна среди фермеров-владельцев мотоблочной техники, ведь она отличается простотой в обслуживании, высокой эффективностью и длительностью непрерывной работы. Принцип работы – использование сил трения, которые возникают между контактирующими между собой гранями ведомых и ведущих деталей. Ведущие компоненты работают в жесткой связке с коленвалом двигателя, а ведомые – с главным валом коробки переключения скоростей либо (при ее отсутствии) со следующим узлом трансмиссии. Элементы фрикционной системы обычно представляют собой плоские диски, но в некоторых моделях мотоблоков реализована иная форма – колодочная либо конусная.

В гидравлической системе момент движения передается через жидкость, давление на которую обеспечивает поршень. Возврат поршня в первоначальную позицию происходит при помощи пружин. В электромагнитном виде сцепления осуществлен иной принцип – движение элементов системы происходит под действием сил электромагнетизма.

Этот вид относится к постоянно разомкнутым. Центробежный тип сцепления используется в коробках, осуществляющих автоматическое переключение скоростей. Не слишком распространен из-за быстрого износа деталей и большой длительности пробуксовывания. Дисковый тип, независимо от количества дисков, основан на одном принципе. Отличается надежностью и обеспечивает плавный запуск/отключение агрегата.

Сцепление из ремней характеризуется невысокой надежностью, небольшим КПД и быстрым износом, особенно при эксплуатации с моторами повышенной мощности.

Инструкции по эксплуатации и обслуживанию

Перед началом использования мотоблока «Агро», ознакомьтесь с руководством по его эксплуатации. Сохраняйте инструкцию в течение всего срока использования агрегата.

Масло и топливо

  • масло в двигатель — для карбюраторных с воздушным охлаждением, по сезону, например, SAЕ15W/30;
  • масло в редуктор — SAE80/W90;
  • топливо — бензин АИ-86, 90;
  • смазочные материалы — Литол-24, синтетический солидол, жировой солидол.

Первый запуск и обкатка

Перед первым запуском рычаг КП установить в нейтральное, а ВОМ в выключенное положение.

Допускается выполнения легких видов транспортных работ (с малой загрузкой прицепа), а также работа с мотоблоком на неполной нагрузке двигателя.

Основные причины поломок

Мотоблок «Агро» может не заводиться по нескольким причинам:

  • недостаточное количество топлива;
  • недостаточный уровень масла;
  • переохлаждение мотоблока, слишком низкая температура воздуха (зимой);
  • более серьезные неисправности, требующие ремонта.

Наиболее распространенные неполадки:

  • течь масла (может происходить по причине износа манжет или из-за их повреждения, устраняется заменой манжет);
  • не полностью выключается муфта сцепления (рычаг сцепления свободно «ходит», слишком сильно вытянут трос, устраняется заменой или укорочением троса, а также регуляцией рычага до нормы);
  • нет полного крутящего момента (возможно, ослабла нажимная пружина или износилась ведущая чашка, устраняется заменой или регулировкой).

Как изготовить рамку сцепления на мотоблок своими руками

Рассмотрим, как сделать рамку сцепления на мотоблок своими руками. Ременное сцепление, которое установлено на большинство культиваторов, быстро изнашивается, клиноременная система не обладает высокой прочностью и надежностью, имеет низкий КПД, не применяется для культиваторов с мощным двигателем. Поэтому многими владельцами осуществляется переделка и модернизация такой системы.

Рассмотрим, как изготовить самодельный механизм сцепления.

За основу надо взять:

  • маховик и вал коробки передач от автомашины Москвич;
  • ступицу и поворотный механизм от автомобиля Таврия;
  • металлический профиль;
  • шкив;
  • стальную заготовку от автомобиля ГАЗ-69, которую можно применить в качестве коленвала.

Самоделка изготавливается путем заточки стальной заготовки на токарном станке. Это нужно, чтобы на изготовленный вал надеть ступицу.

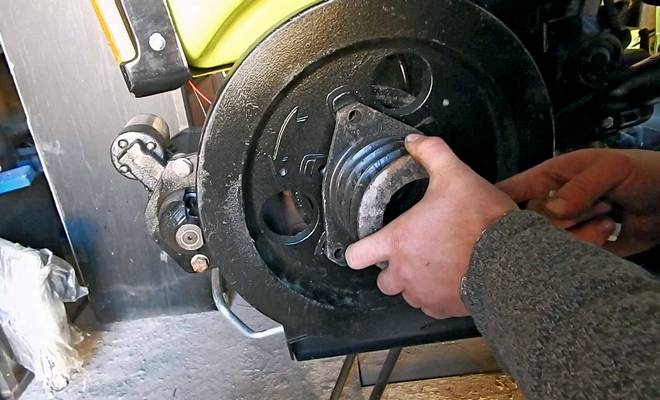

Доработка сцепления мотоблока выполняется следующим образом. После установки шкива на вал надо сделать заточку посадочного места по размерам диаметра кольца шкива под опорный подшипник.

Нужно, чтобы ступица надевалась без зазоров, шкив хорошо прокручивался.

После этого надо перевернуть устройство и выполнить те же действия с другой стороны. Затем дрелью со сверлом в 5 мм в шкиве делают 6 отверстий, находящихся на одинаковом расстоянии друг от друга.

Так как будут применяться болты 10 мм, то с обратной стороны при помощи сверла диаметром 12 мм просверливают отверстия для колеса, которое предназначено для приведения в движение ремня.

Затем на маховик монтируют шкив и тем же сверлом выполняют отверстия, а потом стягивают детали при помощи болта.

Пока шкив расположен на маховике, через выполненные в нем отверстия сделайте отметки на маховом колесе. Затем снимите шкив и просверлите данные 6 отверстий.

После этого при помощи болтов размером 10 мм надо стянуть конструкцию. При этом резьба болта без шляпки должна составлять 60 мм. Коленвал изнутри следует отточить при помощи болванки. Чтобы маховое колесо не совершало ударов и двигалось плавно, надо его поверхность отточить и отцентрировать по посадочному отверстию.

Автор топика: 5

Мотоблок дизельный Sadko MD-1050 (6 л.с.).

— Наличие на мотоблоке двух валов отбора мощности (один вал шлицевой, а второй гладкий под шпонку) делает его универсальным агрегатом.

На эти валы можно подключить любое навесное оборудование, например, роторную газонокосилку, насос, множество сельхоз агрегатов.

— Если купить мотоблок с таким навесным оборудованием, как плуг, окучник, прицеп, картофелекопалка, сцепка, картофелесажалка, роторная косилка, грунтозацепы, мотопомпа и др. ваши возможности в плане выполнения различных сельско-хозяйственных задач значительно увеличиваются.

— Мотоблок проедет практически везде, благодаря большим пневматическим колесам.

— А установленный на мотоблоке дизельный двигатель мощностью 6 л.с. обеспечит высокую мощность и тягу на низких оборотах. При этом дизельный двигатель по сравнению с бензиновым экономичнеепотребляет топливо, тем самым экономит ваши деньги.

— Руль этого мотоблока можно вращать на 360 градусов, изменять его угол наклона для более комфортной работы с различным навесным оборудованием, делается это быстро и просто с помощью специальных рычажков.

— Все знают, насколько важно, чтобы мотоблок в сезон работал надежно и не подводил. Sadko MD-1050 — один из самых качественных дизельных мотоблоков на рынке Украины

Мотоблок дизельный Sadko MD-1050, отзывы:

Николай, г. Чугуев:

Приобрел мотоблок Sadko MD-1050. Пока проблем нет. Осень уже отработал. Поначалу нагрузок не давал — обкатал его. А потом работал им и по 6 и 7 часов. Без перерыва отрабатывает до трех часов и не греется. У брата мотоблок Форте, хороший мотоблок, но греется, а мой нет. По расходу топлива в среднем получалось где-то 700 грамм на 1час работы. Пока использовал только фрезы. Думаю сделать к нему грунтозацепы из дисков жигуля-копейки. Мотоблок прислали уже собранный. По горячему он с первого раза заводится, а холодный запуск происходит рывка с 3-го, тут наверно еще есть погрешность из-за качества топлива. При работе не коптит. Руль через одну сторону поворачивается отлично, через другую поворачивается, но троса перекручиваются и начинают сами газовать, так что надо смотреть чтоб не перекручивались троса и поворачивать руль через одну сторону.

Виктор, г. Ковель:

Приобрел мотоблок Sadko MD-1050. Сезон отработал — сложилось положительное мнение о мотоблоке. Все работает. Работал с навесным оборудованием: роторной косилкой и картофелекопателем. Завелся он у меня с первого раза. По расходу топлива могу сказать, что мне приблизительно бака хватает на два дня работы, но зависит от режима работы: если с косилкой то один, если на прицепе ездить то другой. Удобно регулировать руль.

Владислав, г. Кировоград:

Характеристики дизельного мотоблока Sadko MD-1050

Тип топлива ДизельноеТип двигателя Четырехтактный, одноцилиндровыйМощность 6 л. с.Обьем камеры сгорания 296 см3Расход топлива 0, 68 л./часОбьем топливного бака 3, 5 л.Тип масла в картере SAE 30CC/CDОбьем масла в картере 1, 1 л.Датчик уровня масла НетВоздушный фильтр Есть (маслянная ванна)Тип охлаждения ВоздушноеСистема запуска: Ручной стартерТрансмиссия Разборной редукторПривод Дисковое сцеплениеКоличество передач 2 вперед/ 1 назадШирина культивации 1050 мм.Глубина культивации 150 мм.Оснащение Фрезы 8 шт, Колеса 2 шт, Отрезные диски 2 шт.Дополнительно 2 вала отбора мощностиГабариты 1010/580/780Вес 140 кг.Производитель Sadko (Словения)Гарантия 12 мес.Купить мотоблок Sаdko – вы можете связавшись с нами по телефону или через форму обратной связи на сайте. Мы поможем вам подобрать модель мотоблока, оптимально подходящую для решения вашей задачи.

Tags: Как отрегулировать сцепление на мотоблоке форте

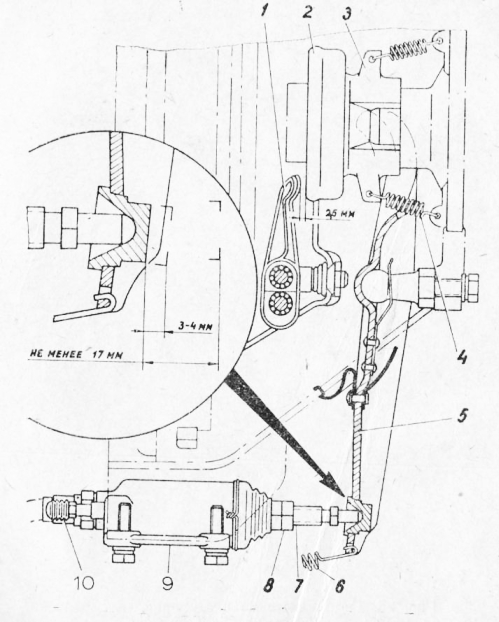

Регулировка

В процессе долгой эксплуатации этот механизм постепенно изнашивается, из-за чего требуется произвести регулировку. Рассмотрим более подробно, как данная процедура выполняется:

  • прежде всего, следует подобрать удобное и просторное место;
  • необходимо отсоединить фиксаторы;
  • требуется высвободить натяжной трос;
  • далее требуется все смазать специальным веществом;
  • после этого натягивается тросик, и укорачивается пружина;
  • подшипник требуется вывернуть в более подходящее положение.

В процессе регулировки необходимо настроить длину троса так, чтобы выжим рукоятки не требовал затраты большого усилия.

Как сделать сцепление на минитрактор своими руками, рассмотрим поэтапно:

  1. заимствовать старое исправное сцепление с мотоцикла «Планета» или «ИЖ»;
  2. взять мотоциклетную звездочку и соединить с наружным барабаном сцепления. Обеспечить свободное вращение последнего на валу трансмиссии;
  3. оснастить ведущий барабан храповиком;
  4. ведомые диски (их как правило, больше, чем ведущих) агрегировать на том же валу, что и основные. Они должны быть подвижными.
  5. закрепить конструкцию гайками.

Необходимо понимать, что главные диски сопряжены с внешним барабаном выступами, а ведомые – зубцами. Чтобы правильно собрать пакет из дисков, необходимо в начале расположить базовый – ведущий диск, затем ведомый, и далее – в такой же последовательности.

На фото ниже представлен схематический внешний вид этих двух деталей (слева – внутреннего диска, справа – внешнего).

В конце пристраивают нажимной диск, который стягивает многодисковое сцепление специальными пружинами .

Также конструкция требует инсталляции фрикционных накладок на ведущие диски. Сделать их несложно – из пластмассы или пробковых материалов.

Благодаря наличию между дисками масляной среды, ведущие и дополнительные элементы сразу не срабатываются, а значит – пуск происходит плавно и без пробуксовки.

Механизм, который должен получиться, в идеале должен выглядеть так.

Для того, чтобы избежать установки фрикционных элементов, смазка должна поступать в необходимых количествах и систематически. Вместо смазки можно использовать керосин.

Последняя описанная схема сборки имеет свои недостатки, связанные прежде всего обязательным присутствием масляной среды. Обойдя этот момент, можно изготовить надежное сцепление для минитрактора, долговечность которого в разы превысит ременную передачу.

Функции сцепления в конструкции мотоблока

Работа сцепления основывается на действии фрикционной муфты. Этот элемент трансмиссии выполняет несколько важных функций, среди которых выделяется:

  • Бесперебойная передача крутящего момента;
  • Подавление колебаний кручения;
  • Плавное переключение скоростей;
  • Безударное соединение шестерней;
  • Подключение и отключение КПП с ДВС;
  • Отсоединение трансмиссии от устройства маховика.

Устройство сцепления дает возможность кратковременно отключать коленчатый вал двигателя и силовую передачу машины. Благодаря сцеплению техника начинает и останавливает движение плавно и без рывков.

Замена изделия

Смена этого приспособления – это наиболее затратный по финансовым меркам процесс. Хоть и не обязательно подвергать смене все компоненты, специалисты рекомендуют это делать одновременно. Рассмотрим, как выполняется процедура:

  1. Прежде всего, покупаются детали.
  2. Далее требуется полностью демонтировать старое изделие.
  3. Полностью устраняются все фиксаторы, и снимается натяжной трос.
  4. После этого требуется прочистить место посадки.
  5. Далее новые детали собираются в единый механизм.
  6. Приспособление монтируется на посадочное место.
  7. Подсоединяется натяжитель к выжимному подшипнику через пружину.
  8. Вся конструкция фиксируется при помощи креплений.

На первый взгляд, в этом нет ничего сложного, однако процесс осложнен тем, что необходимо снять фиксаторы, которые также частично удерживают трансмиссию.

Сцепление мотоблока – это важный элемент трансмиссии, посредством которого коленчатый вал мотора передает крутящий момент на механизмы коробки передач. При помощи этой детали во время переключении скоростей осуществляется разъединение двигателя и редуктора. Именно за счет участия сцепления мотоблок плавно трогается с места, а также останавливается без полного отключения мотора.

Как сделать своими руками?

Сцепление на мотоблок можно изготовить либо поменять и самостоятельно, если у вас есть опыт слесарных работ. Для изготовления либо замены самодельного механизма можно использовать запасные части от автомобилей или от скутера:

  • маховик и вал из коробки передач «Москвича»;
  • ступица и поворотный кулачок от «Таврии»;
  • шкив с двумя рукоятками для ведомой части;
  • коленвал от «ГАЗ-69»;
  • Б-профиль.

Прежде чем вы приступите к процессу монтажа сцепления, внимательно изучите чертежи механизма. На схемах четко видно взаиморасположение элементов и поэтапная инструкция по сборке их в единую конструкцию. Первым делом нужно подточить коленвал так, чтобы у него не было контакта с другими деталями системы. Затем посадите на вал мотоблочную ступицу. После этого подготовьте на валу паз для выжимного подшипника. Постарайтесь проделать все аккуратно и точно, чтобы ступица плотно села на вал, а шкив с ручками – свободно проворачивался. Ту же самую операцию повторите и с другим концом коленчатого вала.

Вставьте в дрель сверло диаметром 5 мм и аккуратно просверлите 6 дырок в шкиве, на равном расстоянии друг от друга. На внутренней стороне колеса, сцепленного с приводным тросом (ремнем), также нужно подготовить соответствующие отверстия. Посадите на маховик подготовленный шкив и зафиксируйте болтом. Разметьте соответствующие шкивным отверстиям места. Скрутите болт и разъедините детали. Теперь аккуратно высверлите дырки в маховике. Вновь соедините детали и закрутите болты-фиксаторы. Маховик и коленчатый вал с внутренней стороны нужно подточить – для исключения возможности цепляния и битья деталей друг о друга. Система готова. Установите ее на положенное место в вашем агрегате. Подключите тросы, при этом выведите их подальше от трущихся деталей.

Если у вас небольшой агрегат, вам может подойти и ременной вариант. Возьмите два прочных ремня клиновидной формы длиной примерно 140 см. Идеальным вариантом будет Б-профиль. Вскройте коробку передач и установите на ее главном валу шкив. На подпружиненном кронштейне установите сдвоенный ролик. Учтите, что минимум 8 звеньев кронштейна должны быть связаны с педалью запуска сцепления. А двойной ролик нужен для обеспечения необходимого натяжения ремней во время работы и ослабления их в случае пробуксовки/холостого хода. Для минимизации износа элементов предусмотрите в конструкции блоки-упоры для холостой работы мотора.

Не забудьте подключить к системе коробку передач, лучше использовать новую, но можно и бывшую в употреблении деталь автомобиля, например, «Оки».

Рассмотрим еще один способ самостоятельного конструирования системы сцепления. К двигателю прицепите маховик. Затем подсоедините систему сцепления, снятую с автомобиля при помощи переходника, который можно сделать из коленчатого вала с «Волги». Зафиксируйте маховик на коленвале двигателя. Корзину сцепления установите поддоном вверх. Проверьте идентичность размеров креплений фланца вала и пластин корзины.

В случае необходимости увеличьте необходимые зазоры с помощью напильника. Редукторный элемент и КПП можно снять со старого ненужного авто (проверьте исправность и общее состояние). Соберите всю конструкцию и протестируйте ее работу.

При самостоятельном изготовлении систем мотоблока не забудьте о важном моменте: детали узлов агрегата не должны цеплять почву (кроме колес, разумеется, и инструментов для обработки земли)

Как сделать сцепление на минитрактор своими руками?

Этим вопросом задаются многие фермеры, владеющие самодельными минитракторами. Прежде, чем ответить на него, следует разобраться в том, какой механизм проще всего собрать. Выделяют 2 вида конструкций, обладающих наиболее простой конструкцией: ременное и многодисковое, работающее в масляной ванне.

Клиноременный узел, подобно узлам других видов, также состоит из ведомых и главных деталей. В качестве ведомых деталей выступают шкивы.

Для сборки ременной муфты потребуется:

  • 2 ремня, длиной не менее 14 см. Они будут играть роль передней и задней передачи;
  • ролики пружинного типа – отвечают за оптимальное напряжение ремней;
  • 2 направляющих планки, обладающие размерами, одинаковыми с параметрами шкивов,
  • направляющая пластина из толстой прочной стали.

Порядок действий при сборке ременной муфты сцепления выглядит следующим образом:

  1. Сначала коленчатый вал мотора минитрактора необходимо оснастить 3-ручьевым шкивом – он примет на себя функцию ведущего звена в конструкции самодельного узла;
  2. Второй шкив потребуется установить на входной вал редуктора трансмиссии – это послужит основой для изготовления ведомого механизма сцепления;
  3. При сборке следует придерживаться правила: шкивы, расположенные ближе всего к двигателю минитрактора, должны располагаться строго параллельно друг к другу;
  4. Подпружиненный кронштейн нужно оснастить роликами, отвечающими за натяжение ремней, или, в случае необходимости, их ослабление;
  5. Далее ремень задней передачи потребуется оборудовать специальной направляющей, роль которой отведена стальной пластине. Сама ременная передача должна быть соединена своей противоположной стороной с роликом и шкивом;
  6. В конце на ролики и задний шкив необходимо установить направляющие планки. Таким образом, они должны огибать самодельную конструкцию с каждой стороны. Более детально о том, как устроена самодельная ременная муфта сцепления, расскажет видео.

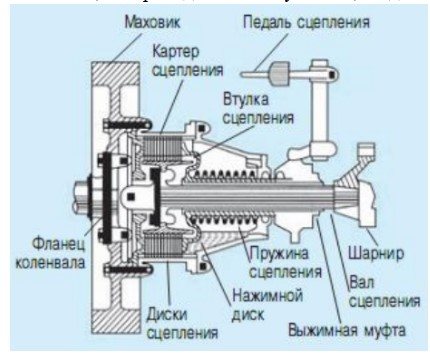

Устройство и принцип действия сцепления на мотоблоке

Сцепление – это один из важнейших элементов современного мотоблока, основная функция которого сводиться к передаче вращательного момента от коленчатого вала агрегата на его коробку переключения скоростей. Именно имеющееся в конструкции качественное сцепление для мотоблока позволяет сельскохозяйственному агрегату плавно тронуться с места и, при необходимости, остановиться без необходимости полного отключения мотора.

Независимо от класса мотоблока, сцепление в его стандартной конструкции состоит из одинаковых деталей.

В их число входит:

  • узел регулировки и управления;
  • ведущий механизм;
  • ведомые элементы.

При команде блокировки механизма генерируется сигнал, получаемый рычагами отжима. Одновременно с этим последний отключает ведомый элемент от нажимного диска, результатом чему становится полное отключение имеющегося сцепления в устройстве мотоблока.

Автоматическое сцепление бытового мотоблока снабжается подшипником, играющим роль уменьшителя трения. Благодаря его наличию при работе мотоблока рычаги вращаются, не соприкасаясь друг с другом и с неподвижной отводкой. Встроенная в механизм сцепления пружина гарантирует возврат узла управления в его начальное положение после каждого цикла переключения передач.

Особенности сборки многодискового сцепления

Самодельные минитрактора, в конструкции которых двигатель расположен в поперечной плоскости, лучше всего оборудовать многодисковыми муфтами, помещенными в масляные ванны. Особенностью такого сцепления является совмещение его элементов с пусковым устройством минитрактора. Таким образом, при работе муфты ее детали смазываются маслом параллельно с элементами мотора.

Изготовление многодисковой муфты для минитрактора лучше всего выполнять в таком порядке:

  1. Для начала нужно найти старую, но полностью исправную муфту сцепления от мотоциклов «ИЖ» или «Планета»;
  2. Далее необходимо взять звездочку от мотоцикла и соединить ее с барабаном, расположенным в наружной плоскости сцепления;
  3. После этого ведущий барабан сцепления нужно оборудовать храповиком;
  4. Ведомых дисков в конструкции мотоциклетного сцепления, как правило, немного больше чем ведущих. Их нужно установить на тот же вал, на которой установлены основные. При этом ведомые диски должны свободно передвигаться;
  5. В конце всю получившуюся конструкцию потребуется надежно скрепить гайками.

Следует помнить, что ведущие диски сцепления соединяются с внешним барабаном выступами, в то время, как ведомые соединены с ним зубцами. Чтобы не допустить ошибок при сборке дисков, вначале следует установить основной ведущий диск, а после него – ведомый. Все дальнейшие диски должны быть расположены в таком же порядке.

В конце потребуется установить прижимной диск, который необходим для стяжки конструкции многодискового сцепления пружинами. Самодельная конструкция также должна быть оборудована фрикционными накладками, установленными на ведущие диски муфты. Их можно сделать из пробковых материалов или пластмассы.

Между дисками постоянно находиться масло. Благодаря этому ведущие и ведомые элементы не будут срабатывать сразу. Это сделает запуск минитрактора более плавным и исключит пробуксовки.

В результате, изготовленное самодельное сцепление для минитрактора должно выглядеть так, как указано на изображении.

Чтобы не монтировать монтажа фрикционные детали, смазочный материал должен поступать в многодисковую муфту сцепления непрерывно и в полном объеме. Если он отсутствует, для смазки сцепления можно воспользоваться керосином.

Единственным недостатком самодельного многодискового сцепления является необходимость масляной среды, что может усложнить ремонт самодельного узла. Тем не менее, многодисковое сцепление обладает повышенной надежностью и в разы превосходит все другие виды муфт по устойчивости к износу и долговечности.

Центробежное сцепление – устройство и преимущества

Такого рода элемент стоит выделить среди других конструкций благодаря его надежности и долговечности. Он применяется в КПП автоматического типа. Его конструкция состоит из следующих элементов:

  • Маховика;
  • Шкива;
  • Ступицы со стопорным пазом и шпонкой;
  • Фланца;
  • Втулки;
  • Кожуха;
  • Подшипника;
  • Стопорного кольца.

Одну из важнейших ролей играет устройство дифференциала, связанное с центробежной муфтой. Он помогает улучшить маневренность техники и обеспечить плавность движения в поворотах.

Вместе со сцеплением, дифференциал регулирует вращение колес мотоблока на разной скорости. Более того, механизмы, передающие мощность, вместе выполняют функции блокираторов колес. В некоторых моделях техники вместо дифференциала устанавливают специальное устройство, которое блокирует одно из колес мотоблока по команде водителя.


Более современные модели техники оснащаются фрикционным сцеплением. Оно монтируется между мотором и коробкой передач. В такой конструкции ведомые детали тесно связаны с первичным валом КПП, а ведущие – с коленчатым валом мотора. В большинстве случаев , и ведущие и ведомые элементы изготавливаются в форме плоских круглых дисков, или в виде конуса. Так же, как и центробежное, фрикционное сцепление приводится в работу путем манипуляций с отдельной ручкой.

Какие задачи выполняет сцепление для мотоблока

Сцепление для мотоблока выполняет следующие функции:

  • передает крутящий момент;
  • гасит колебания вращения;
  • плавно переключает передачи;
  • соединяет шестерни;
  • подключает и отключает соединение двигателя с КПП;
  • отсоединяет трансмиссию от маховика.

В зависимости от конструкции культиватора сцепление бывает различных видов.

Центробежная система использует тросик сцепления на мотоблоке, маховик, вал, ручку, диск, шайбу. При больших нагрузках система пробуксовывает, поэтому широко не применяется.

Гидравлическое сцепление мотоблока передает движение поршню при давлении на педаль через шатун, который направляет рабочую жидкость по каналу выжимным способом. Поршень действует на рычаг через шатун, ручка возвращается обратно при помощи пружины.

Автоматическое сцепление на мотоблок устанавливают на мотокультиваторы с большой мощностью двигателя. Однодисковые и многодисковые системы обеспечивают плавность включения агрегата и начала его движения.

Ремонт своими руками

Чтобы отремонтировать сцепление мотоблока Агро своими руками, прежде всего, следует понимать, о какой неисправности идет речь, так как ряд повреждений вовсе не поддается восстановлению и требует замены расходного элемента. Рассмотрим основные варианты неисправностей:

  • слетел выжимной трос (для устранения этой поломки требуется проверить устройство на целостность, а после закрепить его на том же месте, разбирать механизм для этого не требуется);
  • повреждена корзина (эти изделия выполняются из стали или чугуна, поэтому при незначительных деформациях можно выполнить выпрямление, для этого требуется полностью снять конструктивный элемент);
  • заклинило выжимной подшипник (здесь требуется выжать натяжной трос и попробовать вернуть устройство на место, при этом демонтировать весь механизм не требуется).

Если поврежден керамический диск, лопнула или сильно деформировалась корзина, а также износился выжимной подшипник, то ремонт детали неблагоразумен, так как требуется замена конструктивного элемента, при этом полностью менять сцепление мотоблока Агро нет необходимости.

Важно! Чтобы заменить любой расходный элемент, требуется полностью демонтировать устройство с мотоблока
