Регулировка карбюратора бензопилы Хускварна

Инструкция по эксплуатации бензопилы

Бензопила «Хускварна 137», как и другие модели данной марки, оборудована инерционным автоматическим тормозом цепи. Это деталь изобрели инженеры, трудящиеся в «Хускварна». Сейчас большая часть производителей до сих пор выпускают бензопилы с контактным тормозом. То есть, тормоз включается при взаимодействии с рукой при обратном ударе. На практике же такой контактный тормоз может и вовсе не сработать. Не забывайте ухаживать за двигателем, чтоб узнать как разбавлять бензин с маслом для бензопилы читайте эту статью.


Автовибрационная система

Автовибарционная система данной модели работает по принципу «двух масс». Другие системы производитель не выпускает.

«Хускварна 137» оснащена высокопрофильной профессиональной цепью (как и у бензопилы Stihl). Это еще одно отличие от бензопил с низкопрофильной цепью. У бензопил с высокопрофильной цепь на сорок процентов выше. Это особенно бросается в глаза при больших объемах работ. Кроме того, такие бензопилы сохраняют высокую работоспособность даже при работе с загрязненной древесиной.

Одна из наиболее распространенных ошибок при запуске «Хускварна 137» – закрытие воздушной заслонки без включения зажигания.

Получается, что смесь топлива поступает в цилиндр. А искры не возникает, воспламенения не происходит. После этого придется выкрутить свечу, протереть и вкрутить ее обратно. Поэтому стоит запомнить, что все бензопилы «Хускварна» имеют комбинированную заслонку, и зажигание в них будет включаться на автомате в тот момент, когда рычаг заслонки будет выдергиваться. Ошибок при этом возникнуть не должно.

Неисправности бензопилы и их устранение

Существую типичные неисправности, с которыми чаще всего сталкиваются владельцы модели Хускварна 137. Для того, чтобы суметь устранить их своими руками, нужно изучить признаки их появления и эффективные методы их ремонта.

Бензопила глохнет на полный газ – как решить проблему?

Причиной этой поломки чаще всего становиться заливание свечи зажигания в тот момент, когда двигатель начинает быстро набирать обороты. Чтобы устранить поломку, следует вывернуть и очистить свечу, после чего полностью высушить ее. Далее нужно слить остатки топлива черед свечное отверстие. В конце свечу нужно вкрутив на место и попробовать снова завести инструмент.


Еще одна распространенная причина поломки – это отсутствие искры. Ремонт следует начать с осмотра контакта между высоковольтным проводом и наконечником свечи. Если контакт не нарушен, а пила по-прежнему глохнет при нажатии на газ, значит, следует осмотреть электронный блок зажигания. Этот узел не подлежит ремонту, поэтому его придется заменить целиком.

Замена звездочки Хускварна 137

Менять звездочку Хускварна 137 нужно в том случае, если при достижении ее двигателем средних оборотов мотор начинает глохнуть.

Как указывает инструкция по эксплуатации, порядок действий должен выглядеть следующим образом:

  1. Сначала нужно снять крышку цилиндра и выкрутить свечу зажигания;
  2. Далее нужно взять пластиковый или металлический стопор моторного поршня, а также ключ для демонтажа центробежного механизма. При помощи ключа нужно скрутить центробежный механизм по направлению, в котором вращается цепь;
  3. Затем нужно осмотреть диск сцепление. Если неисправна только звездочка, значит, менять необходимо только ее. Если сломан полностью весь диск сцепления, вместе с пружинами и кулачками, то придется менять полностью весь диск;
  4. После этого нужно установить новый диск сцепления. Чтобы зажать центробежный механизм на валу мотора, потребуется выкрутить поршневой стопор и потянуть шнур стартера на себя. Затем нужно вкрутить стопор до конца;
  5. Далее потребуется зажать ключом центробежный механизм в направлении против вращения цепи.


После выполнения всех перечисленных действий потребуется завести пилу и дать ей 1–2 минуты поработать на холостом ходу. Это необходимо для прогрева мотора и притирания нового диска сцепления. Далее можно продолжить работу с инструментом.

Устройство и принцип работы карбюратора

Основное назначение карбюратора в любом двигателе внутреннего сгорания – смешивание горючего с воздухом в определенных пропорциях. Если они нарушаются, двигатель начинает работать не корректно или полностью останавливается.

Карбюраторы бензопил разных марок имеют некоторые отличия в конструкции, но основные узлы этой детали, а также принцип их действия примерно одинаковые:

  • Основа (корпус) – аэродинамическая трубка с воздушной заслонкой, расположенной поперек. Ее назначение – регулировка подачи воздуха во внутреннюю камеру.
  • Поплавковая камера – емкость, удерживающая топливную смесь в стабильном состоянии.
  • Распылитель – участок, где происходит контакт воздуха и топливо. В распылитель горючее попадает из поплавковой камеры через жиклер.
  • Диффузор – деталь, повышающая скорость потока воздуха, с помощью которой сохраняется нужное давление. Диффузор располагается в суженной части трубки.

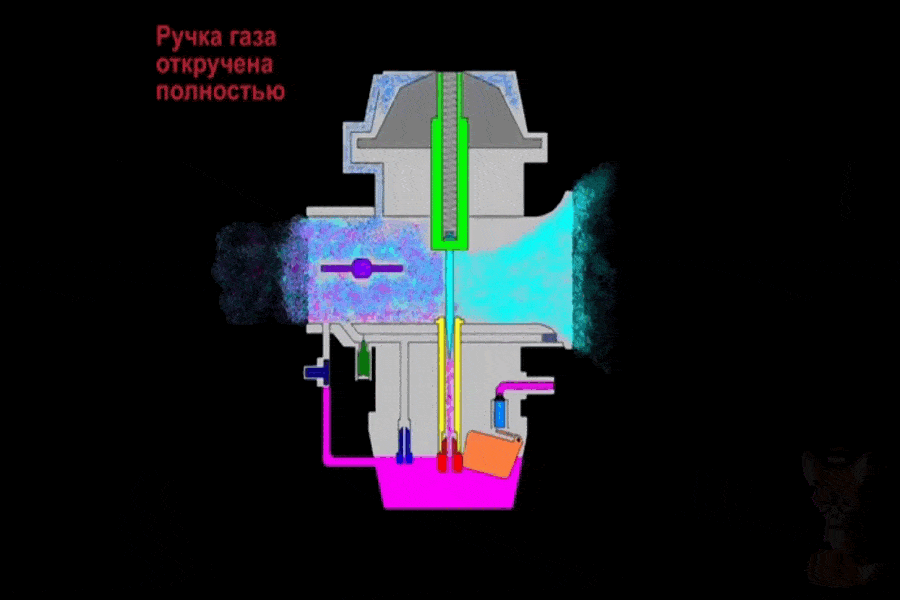

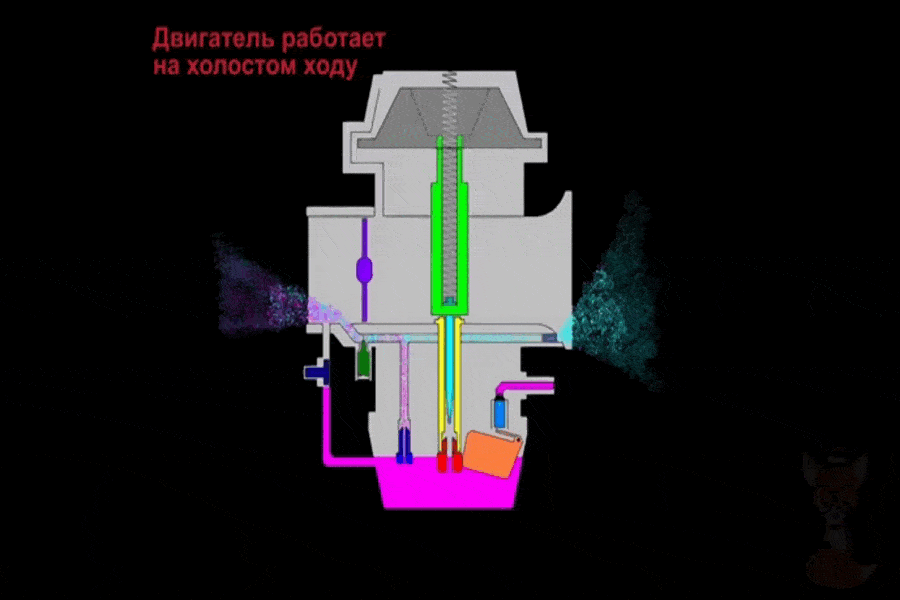

Принцип работы карбюратора следующий:

  1. После запуска двигателя заслонка открывается и воздух попадает в канал.
  2. Скорость потока и уровень поплавка в камере регулируются положением заслонки, за счет разницы давления в поплавковой камере и воздушном канале.
  3. Горючее из поплавковой камеры всасывается в жиклер, а затем в диффузор. Продвигаясь через него, воздух захватывает поступающее топливо.
  4. Образовавшаяся смесь подается в полости цилиндров по впускным каналам.

Бензопила Husqvarna 142 — особенности эксплуатации и обслуживания

Бензопила Хускварна 142 применяется для работ в саду и на дачном участке, она является превосходным вариантом, как для валки деревьев, так и для заготовки дров. Бензопила Husqvarna 142 имеет технические характеристики, обуславливающие максимальную производительность и безопасность. Обороты мотора достигают девять тысяч единиц в минуту. Размер цилиндра номиналом 40,2 см³. Резервуар топливного бака объемом 410 мл, а бак для масла – 200 мл. Стоит учитывать, что уровень шума составляет 118 Дб. Масса агрегата составляет 4,6 килограмм. Длина шины от 33 до 38 сантиметров, шаг цепи – 0,83 сантиметра.

Преимущества модели

  • Относительно небольшой вес бензопилы Хускварна 142 и эргономичный дизайн в совокупности с передней рукоятью изогнутой формы делают эксплуатацию оборудования максимально комфортной.
  • Антивибрационная система позволяет не ощущать усталости длительное время.
  • Предусмотрено наличие щитка и цепного тормоза, для обеспечения безопасности пользователей.
  • Мощность бензопилы Husqvarna 142 увеличена посредством кованого коленчатого вала, состоящего из трех секций.

Возможные неисправности бензопилы Хускварна 142

Как и любые другие устройства, эксплуатация которых связана с интенсивными нагрузками и сложными условиями, бензопилы хускварна 142 могут выходить из строя, при этом причины неполадок можно условно разбить на две группы:

  1. Поломка двигателя или поршневой группы. Проблемы с топливной, выхлопной или системой зажигания.
  2. Неполадки, возникшие в механических узлах – шине, системе сцепления, тормозной или смазочной.

Двигатель

Поломка двигателя является одной из самых распространенных и трудоемких. Проявляется данная неприятность такими факторами:

  • Неустойчивая работа на холостых оборотах.
  • Не заводится.
  • Не хватает мощности, или же бензопила Хускварна 142 заводится и глохнет, как только начинает набирать обороты.

Прежде чем приступить к ремонту бензопилы Хускварна 142, рекомендуется провести полную диагностику оборудования для точного определения причин неполадок.

Причина, почему не заводится бензопила Хускварна 142

Если не заводится бензопила хускварна 142, причин может быть несколько. Из наиболее распространенных можно выделить следующие:

  • Повреждение свечей – чтобы понять, исправна ли свеча, нужно ее выкрутить и провести осмотр. В том случае, если изолятор из фарфора дал трещину, вы видите сгоревший или поврежденный электрод, стоит незамедлительно заменить свечу. Кроме того, проработав несколько сезонов, бензопила Хускварна 142 требует осмотра запчастей. Свечи также вырабатывают свой ресурс, и чтобы обезопасить работу пилы, смените их на новые.
  • Засор карбюратора – в процессе работы, постепенно, испарения топлива оседают на внутренних стенках, образуя липкую консистенцию, которая способна засорить карбюратор, предотвращая запуск двигателя. Потребуется прочистить его специальным моющим средством. Ремонтируя бензопилу Хускварна 142, регулировка карбюратора всегда проводится с прогретым двигателем и прочищенными системами.
  • Неисправность катушки зажигания – прежде чем вы решите произвести замену данной детали, убедитесь в том, что свечи соответствуют требуемому техническому состоянию.

Как отрегулировать карбюратор бензопилы Хускварна 142

Настройка карбюратора бензопилы Хускварна 142 должна производиться при прогретом двигателе

Обратите внимание на состояние воздушного фильтра, который при необходимости потребуется почистить и убедиться в том, что он не забит. Регулировка карбюратора бензопилы Хускварна 142 своими руками выполняется при помощи трех винтов:

  • L – для низких оборотов двигателя.
  • H – для высоких оборотов мотора.
  • T – для оборотов холостого хода.

Поворачивая по часовой стрелке контрольные винты низких и высоких оборотов, переведите их до предела, и после того как будет достигнут пик, прокрутите их в обратном направлении, на один с половиной оборот. При работе на холостых оборотах, цепь для бензопилы Husqvarna 142 должна быть неподвижной. Проверяйте на максимальных оборотах.

Избежать большинства неисправностей и дорогостоящего ремонта, можно соблюдая инструкции и рекомендации производителя, а также используя оригинальные запчасти для бензопилы Хускварна 142.

comments powered by HyperComments sadovij-pomoshnik.ru

Отдельно о поломке самой распространенной модели

Рассмотрим проблемы Штиль 180 подробнее:

  1. Забитый карбюратор или же топливный фильтр. Это самые распространенные проблемы, которые очень легко устраняются после чистки. Иногда фильтр приходится менять;
  2. Замена свечи;
  3. Иногда цилиндр или же сальники нуждаются в замене.

Пила Штиль достаточно прочная и выносливая, поэтому зачастую поломку можно устранить самому. Фактически то же самое касается моделей Партнер, Урал, Макита и Хускварна.

При обнаружении неисправности своей бензопилы, ищем причину с малого, постепенно проверяя и устраняя проблемы. Такие неполадки легко устранить самостоятельно. Но если поломка серьезная, а у Вас недостаточно опыта, то этим должен заниматься специалист.

Как распознать сбои в карбюраторе?

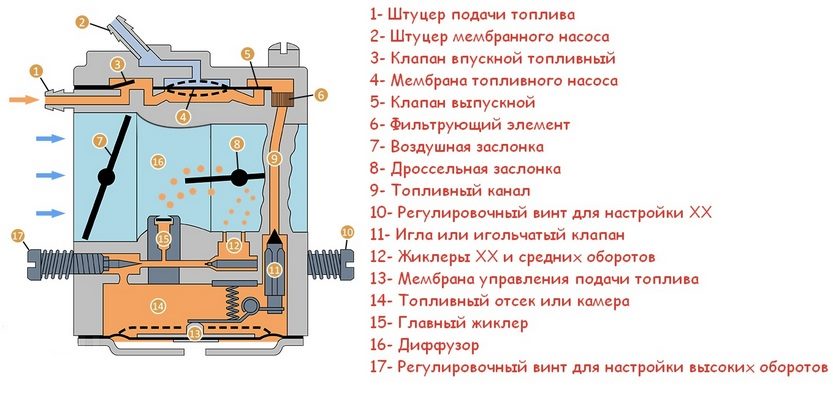

Схема работы бензопильного карбюратора

Настройки карбюратора могут быть нарушены при:

  • отсутствии фиксации регулирующих винтов;

    Регулировочные винты бензопилы

  • износе поршневой группы;

    Новая ЦПГ бензопилы Husqvarna 365

  • засоре топливно-воздушных каналов;
  • повреждении воздушных фильтров;

    Воздушный фильтр бензопилы с капроновой вкладкой

  • плохом качестве бензина или масла.

Обнаруженные неполадки следует немедленно устранить. Но как определить, что дело именно в карбюраторе? Для этого проследите за тем, как работает ваш инструмент.

В список типичных признаков того, что настройки карбюратора сбились, включают:

  1. Нестабильную работу мотора

Как правило, причина этого — использование неправильной (обеднённой) топливной смеси.

  1. Перерасход горючего

Выражается в повышенном выделении отработанных выхлопов, которые приобретают чёрный цвет. Это значит, что топливо полностью не потребляется, т.е. смесь перенасыщенная.

Карбюратор настроен правильно — пила заводится с первого раза

  1. Произвольные изменения мощности двигателя

Могут быть связаны с повреждением крепления регулировочных винтов или защитного колпака.

  1. Повышенный расход топлива, сопровождаемый вибрациями и хлопками

Говорит о критическом износе поршневой группы, поэтому регулировка карбюратора отодвинет капитальный ремонт лишь на некоторое время.

  1. «Чихание» и рывки двигателя

Такая картина наблюдается при засоре каналов карбюратора или неисправности его фильтров. В этом случае регулировка должна проводиться только после тщательной промывки узла.

Топливный фильтр бензопилы

Несмотря на то, что карбюратор – самая сложная часть двигателя, при обнаружении сбоев в его работе расстраиваться не стоит. Вместо этого нужно вооружиться кое-каким инструментом, конструктивной схемой узла и здоровой логикой.

Карбюратор бензопилы в ремонте

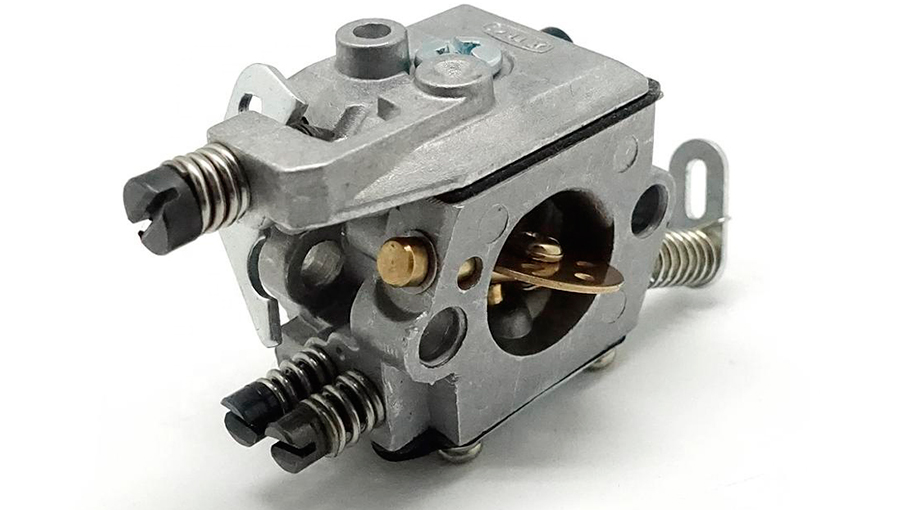

Что представляет собой карбюратор?

Карбюратор — это устройство, имеющее следующие функции: смешивание бензина и воздуха, создание горючей смеси для питания двигателя и регулирование ее расхода. Детали карбюратора «Хускварна» выполняются путем литья из различных сплавов при дальнейшей механической чистовой обработке. Это обеспечивает высокое качество карбюраторов Husqvarna, в чем вы можете убедиться, купив данную запасную часть в магазине «220 Вольт». Это неотъемлемый элемент многих инструментов среди садовой бензотехники, например,бензопил, мотокос, газонокосилок. В ряде ситуаций, например, при плохой фильтрации топлива, карбюратор может выйти из строя. К счастью, это не будет причиной тратиться на новый инструмент, ведь можно купить карбюратор отдельно (как обычный, так и в сборе).

Карбюратором называют устройство, которое предназначено для приготовления горючей смеси из жидкого топлива и воздуха, что обеспечивает работу карбюраторных двигателей внутреннего сгорания.

Современные карбюраторы снабжены множеством разных устройств и систем, которые имеют многочисленные отверстия разных калибров, разветвленную сеть каналов, пневматические камеры и рычажные передачи.

Карбюратор является одной из главных деталей любой техники, работающей на топливе. Для обеспечения нормальной и стабильной работы техники нужно периодически проверять и при необходимости производить регулировку карбюратора.

Карбюраторы бензопил имеют три винта регулировки. Винт «L» предназначен для регуляции низких оборотов, винт «Н» отвечает за регуляцию высоких оборотов, а винт «Т» — за холостой ход бензопилы. Так, винтами «Н» и «L» регулируют соотношение смеси воздуха и бензина, при откручивании винтов обороты повышаются, так как происходит обогащение смеси, а при закручивании обороты падают. Карбюраторы генераторов часто имеют лишь один регулировочный винт, но возможно встретить и многие другие модификации этой запчасти. Его регулировка позволяет исключить завышенный расход топлива и утечку несгоревшего масла.

Однако достаточно распространены случаи, когда регулировка карбюратора не может устранить неполадки в работе техники. Это происходит из-за окончательной поломки детали, которая происходит в результате естественного изнашивания или же из-за неправильной эксплуатации.

Универсальная, многоцелевая пила для использования неполный рабочий день. Узкий и гладкий корпус, превосходное соотношение мощности и массы, а также, одни из лучших показателей по вибрации среди всех существующих пил. Экономичный насос перестает подавать смазку на цепь, когда пила работает в режиме холостого хода. Система Easy Start -новый пружинный механизм стартера и топливный насос, снижающие количество рывков, необходимых для запуска.

Зубчатый упор в комплект поставки не входит Характеристики:

Нагнетание воздуха Нагнетание воздуха Центробежная система очистки воздуха для продолжительных интервалов между очистками фильтров, бесперебойной работы и уменьшения износа. Легче запускается Комбинированный регулятор/стоп облегчает запуск пилы.Наличие дэкомпрессионого клапана Простота в работе Узкий корпус, высокий центр тяжести и плоское днище делают наши пилы исключительно удобными в эксплуатации. Принцип двух масс Система поглощения вибрации и рукоятки, изолированные от мотора стальными пружинами.Независимая антивибрационная система. Бесперебойное функционирование Демпфирующая муфта уменьшает вибрацию в карбюраторе. Обеспечивает бесперебойную работу и продлевает срок службы. Трехсекционный коленчатый вал Кованый трехсекционный коленчатый вал, призванный максимально увеличить срок службы и предназначенный для самых тяжелых приложений.

Лучший захват Изогнутая передняя рукоятка для достижения лучшего захвата и естественной рабочей позы.

Экономичный насос Экономичный насос останавливает смазку в режиме холостого хода.

Быстрый разгон Небольшой вес всех движущихся деталей мотора предполагает быстрый разгон.

Простая очистка Воздушный фильтр с байонетным креплением облегчает снятие фильтра для очистки.

Безопасность в использовании Цепной тормоз двойного действия, защитный щиток для правой руки и ограничитель цепи повышают безопасность работы с пилой.

Техника безопасности по эксплуатации устройства Хускварна

Ввиду того, что «Хускварна 137» является высокоскоростным режущим инструментом, необходимо придерживаться некоторых правил техники безопасности.

Чтобы не произошло несчастного случая, внимательно ознакомьтесь с данной инструкцией.

Провод свечи зажигания необходимо отключать при транспортировке, чистке

Важно следить, чтобы он не контактировал со свечой зажигания, чтобы избежать внезапного включения цепи

При работе с пилой необходимо надевать защитную одежду: обувь на нескользящей подошве со вставками из стали, специальные перчатки (не входят в комплект поставки), маску или защитные очки (противотуманные). Волосы должны быть прибраны выше плеч.
Если вы постоянно пользуетесь бензопилой, необходимо периодически проверять слух у специалиста.
Бензопилой должны пользоваться только взрослые.
Нельзя подставлять части тел под пилу, когда работает мотор.
Во время работы пилы нужно ограничить присутствие детей и животных минимум на десять метров.
Нельзя использовать цепную пилу в момент алкогольного опьянения, а также, когда вы расстроены, подавлены или утомлены.
Не приступайте к работе до тех пор, пока на вас не будет защитной одежды и не будет оборудовано рабочее место.
Работать с пилой нужно только в хорошо проветриваемом месте.
Когда вы спиливаете сук, будьте готовы отскочить в момент окончания работы, чтобы вас не ударило срубленным суком дерева.
Укладывать пилу на поверхность можно только после того, как она будет выключена.
Прежде, чем включить пилу убедитесь, что при работе цепь не сможет ни с чем войти в контакт.
Техническим обслуживанием вашей бензопилы должен заниматься только специалист.
Ручка пилы должна быть чистой, не испачканной машинным маслом.
Крышки резервуара для масла и топлива всегда должны быть плотно закрыты.
В качестве запчастей нужно использовать только аксессуары от производителя «Хускварна».
Во время заправки топлива нельзя курить.
Заправлять пилу нужно на голой земле на открытом воздухе. Не допускается делать этого в помещении.
Перед запуском мотора бензопилы необходимо отойти на десять метров от того места, где осуществлялась заправка.
Перед заправкой обязательно дайте пиле остыть.
Если движущаяся цепь будет касаться какого-либо объекта, может произойти обратный удар – быстрое движение прибора вниз и вверх. Это может привести к полной потер контроля над бензопилой и дальнейшим серьезным повреждениям.

Поэтому никогда не пытайтесь поворачивать пилу при извлечении из нижнего запила, а также не пытайтесь пилить несколько бревен в один момент.

Никогда не пилите только кончиком бензопилы.
Применяйте направляющие шины, которые помогут смягчить обратный удар.

«Хускварна 137» – это незаменимый помощник на загородном участке или даче. Она отличается современным дизайном, высокой мощностью, компактными габаритами и небольшим расходом топлива. Это, пожалуй, одна из лучших бензопил любительского уровня. При правильной эксплуатации и соблюдении всех правил техники безопасности, она прослужит своему владельцу верой и правдой не один десяток лет. О возможных неисправностях бензопилы хускварна 137 читайте в другой нашей статье.

Сравнение самых ходовых моделей бензопил Штиль и Хускварна

Если сравнивать популярные инструменты Stihl и Husqvarna по мощности, то основным конкурентом Штиль 180 у Хускварны является модель Husqvarna 135.

Внешний вид бензопилы Stihl MS 180

Мощность обеих составляет 1,5 кВт. На данный момент Хускварна проигрывает не только в стоимости, т. к. её цена немного выше, но и в объеме цилиндра, который составляет 40.9 cm³ в то время, как у Штиля, объем равен 31,8 cm³. Если рассмотреть эту разницу с технической стороны, то можно сделать вывод, что двигатель Хускварны при таком объеме, должен потреблять большее количество топлива, т. к. расход топливной смеси, напрямую связан с объемом цилиндра.

Второй момент, в котором Хускварна проигрывает Штиль 180, это вес. Штиль весит 3,9 кг, а Хускварна на полкилограмма больше. Разниц невелика, но все же.

Преимуществом Хускварны 135 по сравнению со Штиль 180, является быстросъемный фильтр, который можно мыть и использовать в работе после многоразовой очистки. У Штиля такого нет, зато есть возможность выбрать дополнительную комплектацию инструмента, например, приобрести Штиль 180С или 180С-ВЕ, которые имеют облегченный пуск, а также возможность регулировать натяжение цепи, без помощи дополнительных инструментов.

Для наглядности предлагаем взглянуть на сравнительную таблицу, по ней видно, слабые и сильные стороны каждой пилы.

ХАРАКТЕРИСТИКИБЕНЗОПИЛА
Stihl MS 180Husqvarna 135
Длина шины, см/дюйм.35 см / 14″40 см / 16″
Мощность двигателя, Вт/л.с.1500 Вт / 2 л.с.1500 Вт / 2 л.с.
Объем двигателя31,8 куб.см40,9 куб.см
Максимальная скорость вращения цепи9 000 об/мин9 000 об/мин
Вес3,9 кг4,4 кг
Емкость топливного бака, л.0,250,37
Емкость масляного бака, л.0,150,25
Страна производстваКитайКитай
Родина брендаГерманияШвеция
Гарантия12 мес12 мес
Цена, 2020 год13 500 руб14 500 руб
Цена, 2021 годУзнать ценуУзнать цену

Таким образом, при выборе между 180 Stihl или Husqvarna 135, разумнее и выгоднее приобрести Штиль 180, т. к. она уже долгое время является самой популярной бензопилой в РФ, в отличии от Хускварна.

Теперь сравним 180-й с бюджетной версией Хускварны, моделью 236.

Её мощность 1,4 кВт, что уже ниже, чем у бензопилы Штиль 180, а рабочий объем выше и составляет 38.2 cm³. Цена немного ниже, чем у Штиль 180, но стоит ли экономить, теряя при этом мощность и соответственно производительность.

Еще одна модель Хускварны, с которой можно сравнить 180-й, это Хускварна 240.

Их цена и мощность двигателя одинаковые, но Хускварна проигрывает по весу и объему цилиндра. Её вес равен 4,7 кг, что почти на целый килограмм больше, чем у Штиль 180, а объем составляет 38.2 cm³.

Бензопилы Партнёр и Штиль, их регулировки.

В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.

Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).

Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.

После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.
