Как отрегулировать карбюратор на бензопиле чемпион

Неисправности и их устранение

Ремонт карбюратора бензопилы своими руками позволяет устранить все неполадки, появившиеся при работе устройства.

Если ДВС крутится с перебоями и ускоряет ход долго, то нужно на 1/8 оборота подкрутить L против часовой. Затем снова настроить болт S. Следует данные настройки производить, пока мотор не станет функционировать правильно и быстро ускоряться.

Затем проверяют настройку шурупа H. Разгоняют мотор до максимума. Наблюдают за выхлопом и как крутится мотор. Если из него идет сизый дым и пила громко шумит, то это означает, что карбюратор создает слишком насыщенную смесь. Наибольшие обороты ДВС меньше нормы. В нем образуется нагар. При такой проблеме нужно немного прокрутить по часовой H. Дальше контролируют работу мотора и, если есть необходимость, повторяют настройку.

Если пила визжит, это означает, что двигатель перегревается, выхлоп происходит с треском, наблюдаются перебои при зажигании. Это означает, что смесь ненасыщенна, а наибольшие обороты мотора больше нормы. Это ведет к перегреву мотора, сгоранию поршня, цилиндра и прогоранию свечи. При возникновении такой проблемы для настройки следует поворачивать H на 1/4 оборота против движения стрелки часов.

Если не идет горючее в камеру сгорания, такая неполадка вызывается засором фильтра для горючего, жиклеров или каналов прибора. Для устранения неисправности понадобится полная разборка фильтра и продувка этих каналов при помощи компрессора. Для чистки каналов используют жидкость для карбюратора.

Бывает так, что в карбюраторе происходит перелив топлива. Это получается, если мембрана вышла из строя, подсохла и загрубела, стала давить на коромысло, прикрепленное к игле. Тогда регулируется игла. Чтобы сменить мембрану, надо снять карбюратор.

Мотор работает с перебоями, плохо набирает скорость вращения. Это бывает при засоре фильтра. Надо снять крышку устройства и прочистить его с применением моющих средств.

Как снять карбюратор

Перед тем как ремонтировать или прочищать карбюратор, его надо демонтировать и отсоединить от других систем. Демонтаж карбюратора осуществляется так:

Снимают верхнюю крышку

Для этого надо открутить болты (3 штуки), которые расположены по периметру крышки.
Снимают карбюраторный фильтр.
Потом отключают шланг подачи бензина.
Отключают тягу привода мотора.
Отвинчивают наконечник подключения троса.
Осторожно снимают и вытаскивают шланг подачи бензина.

Разборка своими руками

Разборка карбюратора бензопилы Хомелите производится следующим образом. Подготавливают место — ровную поверхность. Понадобятся следующие инструменты:

  • набор отверток и гаечных ключей;
  • моющий состав;
  • ультразвуковая ванна для кавитации;
  • большой кусок картона.

После того как вы демонтировали карбюратор, следует его разобрать. Разборку карбюратора осуществляют в таком порядке, который предусмотрен конструкцией прибора.

После разборки осуществляют дефектовку устройства и заменяют нерабочие детали и узлы. Промывают прибор специальной жидкостью, просушивают, протирают сухой тканью. Продувают сжатым воздухом трубки и жиклеры. Перед этим обрабатывают их ультразвуком, чтобы устранить налет.

Как почистить

При проведении работ своими руками нужно примерно знать, как осуществляется чистка и промывка карбюратора. Промывают прибор следующим образом:

  1. Откручивают винты на корпусе прибора.
  2. Открывают крышку, вытаскивают мелкие детали и раскладывают их на ткани.
  3. Обрабатывают стенки устройства и все детали воздухом из компрессора.
  4. Если остался на узлах нагар, то их протирают обезжиривателем.
  5. Узлы и корпус просушивают.
  6. Собирают все узлы карбюратора и устанавливают его на бензопилу.

Промывать карбюратор нужно, если для его заправки применяли некачественный бензин или использовали бензопилу при сильном морозе. После очистки двигатель будет работать лучше, и бензопила будет раскручиваться быстрее.

Особенности регулировки карбюратора

Настраивают карбюратор еще на производственном конвейере, но это не означает, что оператору не нужно производить настройку после приобретения силового агрегата

Важно не ждать, когда проявятся первые проблемы в работы узла устройства (или некоторых других, на которых будет оказано большое давление), а корректировать обороты регулярно, чтобы эффективной эксплуатации инструмента ничего не мешало

Если вы имеете немного знаний по ремонту и настройке бензопил, то ознакомьтесь с нашей инструкцией по принципу работы карбюратора.

Учтите, что тратить время на поездку к мастерам в сервисные центры необязательно, откорректировать винты можно и самостоятельно. Достаточно обратиться к инструкции к вашей модели бензиновой цепной пилы компании Champion. В этой инструкции вы найдете такие данные:

  • как разобрать инструмент, чтобы получить доступ к регулировочным винтам (на некоторых моделях есть возможность доступа без необходимости использования дополнительных инструментов, что удобно);
  • как отличить винты и разобраться, какой отвечает за вращения в определенном режиме работы прибора;
  • как провести первичный осмотр пилы, идентифицировать проблему и узнать, какой винт нуждается в коррекции;
  • как настроить карбюратор, учитывая определенный сбой в работе устройства.

Увы, инструкция к определенной модели пилы Champion есть не у всех операторов, тогда на помощь приходит универсальная инструкция, в которой указаны главные правила настройки карбюратора.

Важно! Не забывайте, что неправильная настройка современных пил, может привести к быстрому износу двигателя, серьезными поломками со стороны важных и функциональных узлов инструмента. Если вы не уверены в том, что знаете, как работает и настраивается карбюратор Champion 142 и новых моделей данного бренда, обратитесь к мастеру

Важное дополнение: обкатка ДВС пил

Приобретая новую пилу, необходимо перед началом эксплуатации ее правильно обкатать. Эксплуатация бензинового агрегата без предварительной обкатки приведет к досрочного выходу устройства из строя. Прирабатываются узлы друг к другу.

В процессе обкатки пользователь может освоить основные приемы работы с инструментом. Навыки запуска, выключения, заправки понадобятся при последующей эксплуатации. Для тех, кто приобрел свою первую пилу, эти навыки будут весьма полезны.

Внимание! Не следует экономить ни на топливе, ни на маслах. Использовать нужно только сертифицированные ГСМ

Ремонт в случае поломки обойдет гораздо дороже, а, возможно, инструмент придется выбросить.

Для дозирования масла и бензина желательно приобрести специальные мерные емкости. В них имеются метки для каждого компонента. Сначала до средней метки наливается бензин, а потом до верхней доливается масло. Встряхивая, перемешивают ингредиенты.

Внимание! Перед запуском двигателя проверяется наличие и уровень масла в бачке, обеспечивающем смазку пильной цепи. Если поместить работающую пилу над чистым бумажным листом, то у заправленного инструмента будет образован четкий масляный след.

Минимальная продолжительность обкатки на режиме холостого хода составляет 3 часа. Еще час нужно поработать на разных режимах, запуская в движение цепь.

После обкатки может понадобиться регулировка карбюратора. Если навыков регулировки нет, то нужно обратиться в сервисный центр.

Republished by Blog Post Promoter

Ремонт своими руками

Ремонтировать Champion 137 можно как в сервисном центре, так и самостоятельно. Типовые неисправности данной модели следующие:

  • отсутствие искры;
  • прекращение подачи топлива;
  • неисправности карбюратора (засоры, дефекты клапан форсунки, дефекты мембран главной камеры и топливного насоса);
  • подсос воздуха в картер через прокладку или сальники;
  • разгерметизация карбюратора.

При наличии определенного опыта диагностировать и устранить неисправности можно самостоятельно.

Если бензопила по каким-то причинам не держит или набирает обороты на холостом ходу, это первый признак подсоса воздуха в картер или карбюратор. Работать пилой с такой неисправностью нельзя, т. к. далее последует перегрев и заклинивание двигателя.

Как разобрать чемпион 137

Для того чтобы самостоятельно разобрать Чемпион 137 нужно знать только два основных правила:

  1. Маховик и сцепление откручиваются по ходу бензопилы.
  2. Для того чтобы заблокировать коленчатый вал от проворачивания, нужно использовать специальный штопор или шнурок с навязанными на него узелками, который устанавливается через свечное отверстие и блокирует ход поршня.

Детали бензопилы снимаются в следующем порядке;

  • верхняя крышка;
  • стартер и крышка тормоза цепи;
  • маховик и сцепление;
  • карбюратор и глушитель;
  • двигатель.

При сборке необходимо соблюдать обратную последовательность.

Картер бензопилы Чемпион 137 должен устанавливаться на красный герметик, больше ни где герметик использовать нельзя.

Если при разборе бензопилы Чемпион 137 были повреждены прокладки карбюратора и его проставки, то при сборке необходимо их заменить, в противном случае пила будет подсасывать воздух и весь ремонт окажется напрасным.

Для того чтобы проверить сальники коленчатого вала на предмет подсоса воздуха при отсутствии специального инструмента, можно использовать следующую методику.

Снять с бензопилы маховик, сцепление и карбюратор, после чего при помощи шприца залить в картер двигателя керосин, (если керосина нет, то можно использовать топливную смесь) при этом нужно визуально контролировать сальники на предмет подтеков. Если подтеки есть, то сальники дефектные и их необходимо заменить.

Назначение Чемпион 250

Как заявляет компания Чемпион, эта модель цепной пилы универсальная. Она может применяться, как для строительства, так и для обслуживания участка, заготовки дров и прочих хозяйственных работ. Бензопилу Чемпион 250 можно встретить и на пилораме, где ей обрезают комель на лесинах или в руках у электриков, которые используют её для обрезки мелких и средних деревьев, растущих под линиями электропередач.

В общем, Чемпион 250 действительно универсальная пила, это проверено уже многими пользователями, отзывы которых можно найти на страницах тематических сайтов.

На сегодняшний день, на официальном сайте Чемпион, информации о 250-й модели нет, т.к. был проведен ребрейдинг и эту модель заменили на CHAMPION 251-18″. Но те, кто хотят стать владельцем именно этой модели ещё могут её купить, т.к. она еще встречается в продаже.

Назначение бензопилы Champion 251

Исходя из отзывов покупателей, большинство из них приобретает Champion 251 для работы в саду или на загородном участке для бытовых нужд. Небольшой вес (5,6 кг) позволяет эксплуатировать устройство в труднодоступных местах и на небольшой высоте. Несмотря на то, что модель является полупрофессиональной, её следует умеренно использовать, чтобы избежать преждевременного изнашивания. Основным предназначением бензопилы является использование в быту:

  • для ухода за деревьями;
  • в строительстве бани, сарая и т. д;
  • при заготовке дров и необходимости спиливания деревьев.

Использовать Champion 251 в коммунальных предприятиях нежелательно, так как пила не рассчитана на постоянные большие нагрузки.

Владельцем бренда Чемпион является российская компания. При этом производственные мощности этой компании расположены в Китае (завод ZOMAX). Регулярно производитель проверяет свою продукцию на соответствие стандартам качества, что является гарантом для покупателей.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

  • исключить риск создания карбюратором «бедной» смеси;
  • минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

  1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
  2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
  3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
  4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

  • винт с маркировкой L – корректирует низкие обороты;
  • винт с маркировкой H, за счет него проводится настройка высоких оборотов;
  • винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

  1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
  2. Проверка воздушного фильтра и очищение этой детали.
  3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

  • положите бензопилу на ровную поверхность;
  • сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

  • базовый этап (двигатель включен);
  • этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

  1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
  2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Конструкция и принцип работы

Карбюратор — это устройство, в котором производится смешивание в заданных пропорциях топлива (бензина) и воздуха, с последующей подачей подготовленной смеси в цилиндр двигателя. Практически на всех моделях бензопил установлены карбюраторы одного типа, поэтому устройство и принцип действия у них одинаковы.

Основными элементами конструкции карбюратора являются:

  • корпус, который для снижения веса отлит из алюминия. Бензопилы постоянно приходится переносить с места на место, во время работы их удерживают руками, поэтому уменьшить вес инструмента — первоочередная задача производителей;
  • диффузор с воздушной заслонкой, которые находятся на входе;
  • жиклеры, представляющие собой клапаны для дозированной подачи топлива;
  • распылитель, обеспечивающий впрыск бензина в камеру (на схемах он обозначается как главный жиклер);
  • топливная (поплавковая) камера.

Рисунок 1 – Схема карбюратора бензопилы

Принцип работы карбюратора можно описать как цикл, состоящий из следующих действий:

  1. Во время запуска двигателя открывается воздушная заслонка.
  2. Ход поршня создает разряжение в воздушном канале, вследствие чего в диффузор поступает воздух, количество которого регулируется положением воздушной заслонки.
  3. Из бензобака в поплавковую (топливную) камеру поступает бензин. Скорость его поступления регулируют жиклеры.
  4. В диффузоре происходит смешивание бензина и воздуха, следствием чего становится образование топливно-воздушной смеси, которая затем поступает в цилиндр двигателя. Чем большее количество смеси поступает в камеру сгорания цилиндра, тем выше будут мощность и частота оборотов на валу двигателя.

Какой инструмент необходим

Для того, чтобы провести регулировку и ремонт правильно, необходимо иметь специальный инструмент — тахометр. С его помощью можно узнать точное наибольшее количество оборотов мотора и произвести корректировку в соответствии с инструкцией. Чтобы настроить карбюратор, воспользуйтесь шлицевой отверткой, которая подходит для большинства моделей. Однако, для некоторых моделей понадобиться регулировочный ключ.

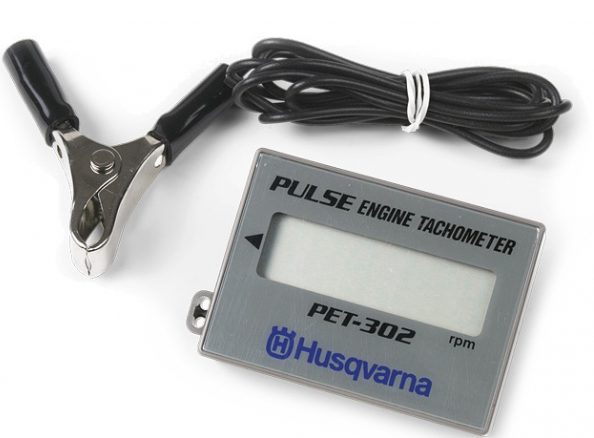

Тахометр

Не все модели бензопил можно отрегулировать в домашних условиях, так как специальные ключи находятся только в сервисных центрах, работающих от производителя. Такие меры приняты с целью предупреждения возникновения неисправностей инструмента из-за неправильных регулировок, осуществляемых неопытными мастерами.

Инструменты для регулировки

Для настройки карбюратора понадобятся крестовые или шлицевые отвертки разной длины или толщины.Размер зависит от конструкции данного узла и особенностей сборки двигателя. Необходимо учесть, что некоторые производители делают карбюраторы, рассчитанные на использование специального инструмента.

В частности, отвертки особого типа могут потребоваться для настройки карбюраторов Хускварны и других импортных инструментов. Этот вопрос желательно уточнить еще при покупке бензопилы, чтобы можно было заблаговременно приобрести нужный дополнительный инвентарь.

Кроме этого, для промывки и очистки устройства потребуется очищенный бензин или ацетон. Они используются для очистки внешних поверхностей карбюратора. Все внутренние каналы промывают керосином, соляркой или уайт-спиритом. Перед промывкой карбюратор разбирают, снимают все резиновые или пластиковые детали, которые могут пострадать от контакта с агрессивными химическими соединениями.

Для разборки карбюратора используются рожковые или накидные ключи. Промывку внутренних каналов выполняют в специально отведенных ванночках, иногда для этого применяются пластиковые шприцы.

Как отрегулировать карбюратор бензопилы.How to adjust the petrolsaw carburetor.

Регулировка карбюратора без съёма.

  • «L» регулирует подачу топлива при низких оборотах;
  • «H» нужен для регулирования максимальной подачи топлива;
  • «T» регулятор холостого хода.

До начала манипуляций необходимо отметить краской или фломастером первоначальное положение винтов. Точные значения настройки карбюратора бензопилы для каждой модели есть в инструкции по эксплуатации.

Дополнительно: Бензопила хопер 4518 отзывы: 5220, отзывы, технические характеристики, цена

Однако чаще требуется настойка карбюратора после устранения сбоя в работе инструмента. Причинами могут быть:

  • нарушение защитного колпака и разбалансировка винтов;
  • износ поршня двигателя, требующий другой состав смеси для работы;
  • неудовлетворительная работа самого карбюратора.

Как отрегулировать карбюратор на бензопиле конкретной модели? Выполняют последовательно операции, руководствуясь инструкцией. Здесь указан алгоритм, общая последовательность действий.

Различают две стадии настройки:

  • базовую, при выключенном двигателе;
  • тонкую – на прогретом двигателе, в работе на холостом ходу.

Базовая настройка проводится только для винтов подачи топлива на низких и высоких оборотах. Плавно не спеша следует полностью перекрыть заслонки до упора. Также плавно открыть против часовой стрелки оба винта на 1,5 оборота. После этого запустить двигатель и прогреть его в течение 10 минут.

Как настроить карбюратор на бензопиле при включенном двигателе:

  • отрегулировать холостой ход винтом «Т», вращением против часовой стрелки до устойчивой работы мотора на холостом ходу;
  • проверить быстроту набора оборотов, при медленной раскрутке повернуть винт L на 1/8 оборота дополнительно;
  • наибольшую скорость вращения выставить по тахометру винтом Н;
  • проверить работу карбюратора на холостом ходу окончательно.

У каждого владельца карбюратора должны быть необходимые инструменты для осуществления регулировки данной системы. Есть три регулировочных винта, которые располагаются на корпусе устройства. Они имеют собственные маркировки:

  • L — винт для коррекции низких оборотов.
  • H — винт для регулировки высоких оборотов.
  • T — осуществляет регуляцию холостого хода, в большинстве случаев применяется для экспериментов.

Чтобы провести процедуру настройки карбюратора успешно, нужно заранее ознакомиться с инструкцией по эксплуатации конкретной модели для выявления дополнительных особенностей настройки устройства.

Китайская бензопила.Ремонт и регулировка карбюратора.Диагностика карбюратора.

Не заводится китайская бензопила.Диагностика и ремонт.Ремонт карбюратора.Регулировка карбюратора.

Практически у любой китайской бензопилы регулировки такие же, как и у фирменных аналогов. Присутствуют те же винты L, H и T. Иногда встречаются пилы, у которых подлежит регулированию только холостой ход. Однако, по отзывам владельцев и работников сервиса, далеко не у каждой бензопилы отрегулировать карбюратор удаётся без проблем. Даже у опытных ремонтников некоторые модели могут отнять приличное количество времени, прежде чем получится получить приемлемый результат.

Регулировка карбюратора китайской бензопилы

Карбюраторы, установленные на пилах китайского производства, изготовлены аналогично европейским и имеют такие же винты настройки.

Регулировка карбюратора китайской бензопилы проходит по алгоритму, представленному выше, и отличается тем, что при первичной настройке винтов (L) и (H) их необходимо выворачивать на два оборота. Далее карбюраторы китайской пилы регулируются точно так же как и европейские.

О том, как отрегулировать карбюратор китайской бензопилы всего за 3 шага, читайте здесь (очень полезная статья). В качестве примера рекомендуем посмотреть статью про регулировку карбюратора на бензопиле Carver.

Самостоятельная регулировка – не только экономия

Вы сами регулируете карбюратор на бензопиле?

Конечно!В мастерской

Разумеется, каждый из производителей бензопил заинтересован в том, чтобы обслуживание производилось в собственных сервисных центрах: починим, заменим, дадим гарантию. Но если гарантийный срок истек или инструмент вышел из строя по вине владельца, услуги профессионалов будут стоить достаточно дорого. Иной, узнав стоимость ремонта, решает, что не намного дороже обойдется приобретение нового инструмента.

Но если человек привык именно к этой бензопиле за год-два работы с ней, расставаться жалко, даже когда забарахлила. Выход: самому научиться ухаживать за агрегатом, смазывать, чистить, вовремя менять фильтры и, конечно, регулировать карбюратор. После двух-трех успешных настроек владельцу и тахометр не потребуется – он будет на слух определять примерное количество оборотов.
