Как натянуть пружину стартера бензопилы

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

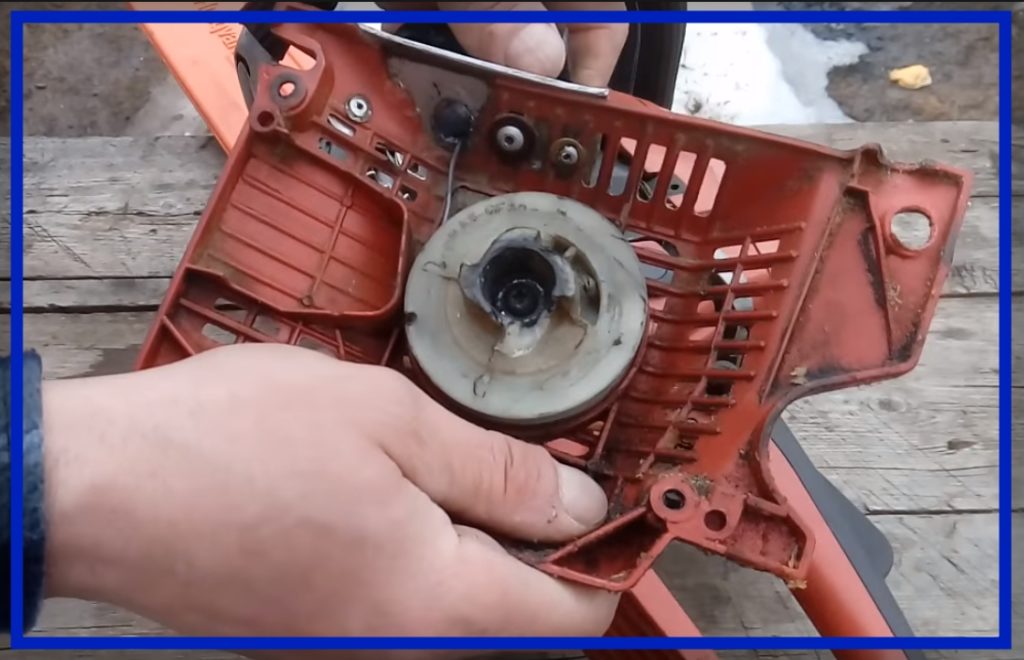

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

https://youtube.com/watch?v=NWC4W2MJiDg

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

1. Топливную систему. Начать логичнее с топливного насоса.
2. Глушитель. Велика вероятность, что из-за обилия скопленной сажи двигатель не может нормально функционировать.

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

1. В глушителе. Он, как вы уже поняли, имеет свойство забиваться.
2. В забитом топливном фильтре.
3. В плохо работающем топливном насосе.

Ремонт стартера бензопилы марки «Интерскол»

Данная модель стоит 9900 руб. и предназначается для легких работ, а конкретно:

• маленького ремонта;
• подрезки сучьев в саду;
• пиления дров для камина.

Инструмент обустроен двухтактным мотором, мощность которого составляет 1,6 л. с. Производитель предугадал наличие облегченного пуска. По причине того, что оборудование имеет систему гашения вибрации, оператор будет уставать не настолько стремительно при эксплуатации инструмента. Цепь смазывается автоматом, что упрощает внедрение устройства. Крышка воздушного фильтра вам больше понравятся открыта без использования каких-то дополнительных инструментов.

https://www.youtube.com/video/WS8-gHi-IKI

Экспертов и домашних мастеров конечно заинтриговать последующие свойства: особенности шины, объем мотора, и конечно вместительность масляного бака. 1-ый параметр ограничен 35 см, что касается объема мотора, то он эквивалентен 37,4.5 см 3.5. В масляный бак помещается 0,21 л. Эта пила бытового класса имеет 14-дюймовую шину, а шаг цепи составляет 3/8 дюйма.

Данная бензопила «Интерскол ПЦБ» имеет мощность в 1,6 л. с., в кв это значение составляет 1,2. Емкость топливного бака ограничена 0,39 л. Оборудование весит не настолько много, масса равна 4,5 кг. Ширина паза эквивалентна 1,3 мм, а количество звеньев равно 53.

стартер для китайской бензопилы 5 штук Ссылка- .

Читайте:

Эта модель обойдется потребителю в 10 700 руб. Она оснащена двухтактным двигателем, мощность которого составляет 2 л. с. Предназначается устройство для выполнения легких работ, а именно:

• небольшого ремонта;
• ухода за садом;
• заготовки дров для камина;
• обрезки сучков.

Данная бензопила «Интерскол ПЦБ 16 40л» имеет 40-см шину, объем двигателя составляет 40,1 см 3. Масляный бак вмещает 0,21 л, тогда как емкость топливного бака равна 0,39 л. Весит устройство 4,7 кг, а его мощность в киловаттах равна 1,5. Устройство оснащено 16” шиной, а паз с помощью данного инструмента можно будет проделать шириной до 1,3 мм.

Стартер бензопилы «Интерскол» может выйти из строя. Для того чтобы сэкономить на дорогостоящих услугах специалистов, можно попытаться осуществить ремонт самостоятельно. Для этого инструмент разбирается, снимается корпус стартера, где видимых причин поломки вы можете не обнаружить. Это указывает на необходимость дальнейшей разборки. Для этого выкручивается центральный винт, что позволит вам увидеть: механизм состоит из двух пружин, одна из которых может обломиться.

Дополнительно: Отзывы покупателей о Бензопила Зубр ПБЦ-450 40П

Основную пружину тоже можно снять для осмотра, если она оказалась нормальной, то ее устанавливают на место. На второй с помощью пассатижей можно сделать крючок, а после установить все механизмы на свои места. Теперь пружина взводится, для этого шнур стартера прокладывается по часовой стрелке до технологического пропила.

Катушку вместе со шнуром необходимо повернуть по часовой стрелке, преодолевая усилие. Можно накрутить несколько оборотов, каждый раз при этом следует проверять шнур, который должен наматываться на катушку. После этого пила собирается обратно

Устройство стартера бензопилы

Стартеры у большинства бензопил имеют одну и ту же конструкцию. Именно из-за этого некоторые магазины предлагают заказчикам универсальные пусковые механизмы, которые подойдут для монтажа на модели от компаний Stihl, Husqvarna, Partner. Тем не менее, некоторые отличия от большинства имеют стартеры отечественных бензопил Урал или Лесник.

В стандартной комплектации стартер бензопилы состоит из ряда деталей.

В их число входит:

• катушка;
• тросик;
• каркас, к которому присоединена возвратная пружина;
• ручка.

Поверх всех элементов стартера устанавливается защитная крышка. Изначальный принцип работы большинства пусковых механизмов также практически одинаков. В специальном пазу корпуса бензопилы расположена ручка, которая удерживает тросик. При резком поднятии ручки последний понимается. В этот момент срабатывает храповик, который через барабан передает усилие другому барабану со шлицами, расположенному на валу двигателя.

При вытягивании штатного тросика вал мотора бензопилы начинает вращаться, что приводит к сжатию имеющейся топливной смеси, расположенной в это время между головкой цилиндра и штатным поршнем.

При росте объема цилиндра ДВС одновременно повышается количество потребляемой топливной смеси, которая требуется для ее будущего воспламенения. Соответственно, оператору мощной пилы требуется совершить больше рывков, чем владельцу бытового инструмента с малой мощностью. Для повышения скорости, с которой барабан возвращается в свое исходное положение, производители мощных бензопил используют упругие возвратные пружины.

Конструкция бензопилы и общая классификация неисправностей

Правильно найти источник неисправности, а также выполнить правильный и добротный ремонт бензопил, для этого нужно иметь достоверное представление о ее технической специфике. Ремонт подобной техники не представляет особой сложности. Ее схематическое устройство достаточно простое. Для удобства узлы в ее составе можно разделить на три вида:

• основным и очень важным элементом, без которого невозможна дальнейшая работа, является двигатель, двухтактный, работающий на бензине. Допустимые марки бензина указываются в самом паспорте устройства;
• вторым не менее важным компонентом является ее рабочая часть, которые отвечает за распиловку самих материалов. Сюда можно отнести распиловочные механизмы;
• третьим связующий узел включает в себя систему подачи и фильтрации топлива, масла, зажигание двигателя, отвод отработанных газов и т.д.

Неисправность двигателя бензопилы

Неполадки классифицируются по двум узлам:

• Неисправность самого двигателя. Не может запуститься, безо всяких на то причин глохнет, чрезмерно греется, очень сильно дымит, нестабильно работает с минимальной и максимальной нагрузкой. Следовательно ремонт нужно проводить этих узлов.
• Неполадки в периферии. Здесь можно выявить множество симптомов, по которым появляются сбои в ее работе. Например, в случае заглушения бензопилы во время работы или утрате мощности, то возможно есть засор бензино-подающей системе или фильтре. Если плохо пилит, то может просто затупилась цепь. Ремонт начинать следует с изучения вспомогательных компонентов, на которые потребуется потратить меньше всего времени и матсредств.

Для удобства, до того, как начинать ремонт, следует разделить бензопилу на сектора и искать неисправность непосредственно там, где предполагается наличие проблемы. В руководстве также дается краткое описание возможных поломок и способы их устранения.

Следует также иметь в виду, что источниками для одной и той же неисправности могут служить несколько факторов. Поэтому немаловажным является умение диагностировать причину поломки, чтобы в дальнейшем выполнить ремонт правильно и качественно. Перед тем как начать разборку и ремонт бензопилы, следует прикинуть возможные причины и стараться работать только с ними.

Ремонт системы подачи топлива

Топливо может не попадать в цилиндр по следующим причинам:

• Загрязнение топливного фильтра. Следует снять топливный шланг и проверить, как течет топливо. Если струя слабая, возможно, нужно прочистить фильтр. Его достают через заливное отверстие топливного бака и чистят, в случае сильного загрязнения заменяют новым. В качестве профилактики рекомендуют производить замену топливного фильтра раз в три месяца.
• Засорение сапуна (отверстия в крышке топливного бака). Проверяют также отсоединением шланга, в случае засора чистят с помощью иглы.
• Отсутствие или недостаточное количество топлива. Причин неисправности может быть несколько. Первая причина – засорение воздушного фильтра. Воздух перестает поступать в карбюратор в нужном количестве, в связи с этим из-за слишком обогащенной топливной смеси нарушается работа двигателя. Загрязненный фильтр аккуратно снимают, чистят и промывают в воде, затем сушат и устанавливают на место.

Еще одна причина – неправильная отрегулированность карбюратора. Регулировку производят тремя винтами.

Своевременная замена топливного фильтра гарантирует полноценную подачу топлива

Топливный шланг и привод воздушной заслонки должны плотно прилегать к штуцерам

Тросик рычага привода дроссельной заслонки должен находиться на своем месте

Во время работы необходимо пользоваться инструкцией, иначе можно сделать только хуже.

И последняя причина – нарушение целостности мембраны или засорение каналов карбюратора.

Чтобы ремонтировать карбюратор самостоятельно, необходимо познакомиться со всеми его деталями

Все части должны быть чистыми, сухими и исправными.

Ремонт стартера бензопилы: инструкции по каждой детали (фото и видео)

Замена шнура

Случаи обрыва троса рукоятки, достаточно распространены и характерны, как китайским моделям, так и брендовым производителям. Поскольку этот связующий элемент подвергается серьёзным нагрузкам и периодически рвется, процесс уго замены предельно упрощен. В первую очередь, следует определится, какой длины должен быть шнур на бензопиле. В зависимости от размера барабана и диаметра троса, значение находится в районе 120 – 140 см (обязательно с небольшим запасом). Приготовив подходящий отрезок, можно брать крестовую отвертку и приступать к замене.

Снимаем стартер с бензопилы и откручиваем центральный винт на храповике.

Вынимаем барабан и извлекаем старый шнур.

Продеваем новый шнур через отверстие изнутри паза барабана (для удобства, концы можно оплавить зажигалкой).

Вытаскиваем конец из отверстия ≈ на 10 см и завязываем его в узел, чтобы трос не слетел.

В специальную выемку под барабаном, укладываем узел и оставшуюся часть троса. Чтобы не упиралось в корпус пружины, желательно оставить около 1 см.

Устанавливаем барабан на свое место, совместив с ухом пружины, и прижимаем винтом с шайбой (шнур не наматываем).

Противоположную часть шнура продеваем через корпус стартера и отверстие в ручке, после чего делаем фиксирующий узел на конце.

Намотка шнура осуществляется за счет пружины. Просто слегка натягиваем трос от отверстия в барабане к его краю, и удерживая его на этой точке, вращаем барабан по часовой стрелке. Пружина напрягается, а при отпускании сама наматывает трос. Повторяем процедуру, пока ручка не будет плотно прижиматься к корпусу.

Устройство стартёра бензопилы

Проводить диагностику или выполнять ремонт инструмента, гораздо проще и эффективней, при наличии понимания принципа его действия. Чтобы облегчить и ускорить процесс восстановления работы стартера, рекомендуется знать, из чего он состоит и как работает. Общая картина, в предельно наглядном и кратком изложении представлена далее. Начнем с основных компонентов механизма:

• Крышка стартера – основа крепления деталей и их защита. Необходима для внутренней циркуляции воздуха, нагнетаемого вращением маховика, обеспечивающего охлаждение двигателя.
• Ручка – внешний элемент с закрепленным концом троса, намотанного на барабан и раскручивающего его при вытягивании из корпуса.
• Ленточная пружина – выполняет возврат барабана в исходное положение, наматывая тросик обратно.
• Корпус пружины – обеспечивает изоляцию ленточной пружины и фиксирует её конец во избежание прокручивания при натяжении.
• Барабан стартера – центральный элемент механизма, взаимодействующий со всеми деталями. Имеет отверстие для фиксации и паз для наматывания троса.
• Пружина храповика – выполняет вспомогательную роль, добавляя несколько оборотов после полного вытягивания тросика. Присутствует не у всех моделей бензопил и может иметь ленточную или винтовую форму.
• Храповик – внешняя часть барабана, с зацепными выступами, упирающимися в собачки маховика при выдергивании рычага.
• Собачки – подпружиненные упорные элементы, передающие вращение с барабана на маховик и коленвал. Точная форма и расположение, обеспечивают уверенный зацеп зубьев храповика при вытягивании троса, и свободный ход в обратную сторону, при сматывании.

Рассмотрев основные компоненты и их функциональные назначения, можно пролить свет на более насущную тему и разобрать принцип действия стартера бензопилы по цепочке взаимодействий деталей механизма. Процесс запуска начинается с выдергивания рукоятки, которая вытягивает тросик, раскручивая тем самым барабан с храповиком. Зубья храповика упираются в закрепленные на маховике собачки, и передают вращение на коленвал.

За один секундный рывок рукоятки, маховик и вал совершают порядка 4-х оборотов, приводя в действие всю систему пилы. За это мгновение, в камеру сгорания подается топливно-воздушная смесь, а образованная в катушке искра её воспламеняет, отталкивая поршень, который начинает вращать коленвал уже изнутри двигателя. В большинстве случаев, исправная, холодная пила заводится с 3-4 рывков, а с облегченным запуском ещё быстрее.

Замена храповика

Главный элемент, передающий вращение на маховик, подвергается серьёзному износу в местах контакта. Зубья пластикового храповика (шкива), упирающиеся в собачки (особенно железные), имеют свойство скалываться или стираться, серьёзно усложняя процесс запуска. Вторая проблема относится к храповику с облегченным стартом, соединяющийся с барабаном через пружину, которая может обломиться в месте крепления. Ленточную пружину можно восстановить, следуя изложенной выше инструкции, а при сколе винтовой, конструкцию придется заменить. Как снять и установить храповик стартера бензопилы показано далее:

Снимаем стартер и откручиваем главный крепежный винт конструкции с шайбой.

Если шкив стартера для бензопилы неразборный, значит его замена потребует извлечения шнура. Просто развязываем узел на ручке и вытягиваем через все отверстия (рукоятка, корпус, барабан). Если же храповик разборный и барабан замены не требует, просто аккуратно их разъединяем, чтобы не пружина не вылетела.

Фиксируем шкив винтом с шайбой и устанавливаем стартер на бензопилу.

Пробуем отремонтировать стартер бензопилы своими руками

Бензопила является незаменимым инструментом не только для дачника, но и при проведении строительных работ. Если необходимо запастись дровами на зиму, то ехать в лес без бензопилы вовсе не имеет смысла. При правильной эксплуатации инструмента он может прослужить долгое время, но в любом случае, рано или поздно будут возникать различные виды неисправностей. Одной из таковых неисправностей является поломка стартера, в результате чего затрудняется пуск двигателя. В этой ситуации целесообразно выполнить ремонт стартера бензопилы своими руками. Как это сделать, узнаем в материале.

Типичные неисправности

При соблюдении правил эксплуатации и аккуратном использовании бензопила может прослужить владельцу долгие годы. Однако мелкие неисправности и неполадки все же возникают. Среди наиболее частых поломок проблемы в системе зажигания и неполадки стартера.

• сломанный или лопнувший шкив;
• обрыв запускающего троса;
• лопнувшая пружина стартёра.

К наиболее распространенным поломкам инструмента можно отнести следующие:

• проблемы в системе зажигания;
• остановка работы бензопилы в процессе выполнения распила;
• потеря мощности при работе;
• изнашивание некоторых конструктивных элементов бензопилы (тормозной ленты, ведущие звездочки, антивибрационные части);
• проблемы в системе подачи топлива;
• неисправности, связанные со стартером.

Кроме того, необходимо производить визуальный осмотр бензопилы перед началом выполнения работ и предупредительные мероприятия. К ним относят смазку цепи, контроль количества топливной смеси, а также наличие требуемого количества масла.

Свечу зажигания выкручивают для проверки ее состояния.

Каждая из неисправностей устраняется по своей технологии. Так, например, ремонт топливной системы бензопилы следует начинать с осмотра соответствующего фильтра. После этого проверяют правильность регулирования карбюратора, которое осуществляется при помощи винтов. Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой.

Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора или других видимых повреждений данный элемент должен быть заменен.

Коротко об устройстве завода

Бензопила работает от бензинового двигателя. Это обычное устройство, конструкция которого не имеет особых наворотов. Обычно оно работает исправно даже в томных для этого критериях. Ознакомиться с устройством завода Функционирование обеспечивают конструкционные элементы:

1. Карбюраторный движок (см. регулировку карбюратора).
2. Муфты сцепления центробежного типа.
3. Система зажигания, фактически во всех устройства бесконтактная.
4. Карбюратор, который добавляет воздух в топливную смесь.
5. Топливная система. Ее стандартное устройство состоит из шланга, фильтра и бензобака, но время от времени она имеет и дополнительные детали.
6. Стартер.
7. Шина.
8. Цепь (см. масло для цепи).
9. Механизм натяжения и тормоз цепи (см. как заточить цепь).

Читать также: Патрон для дрели быстрозажимной

Способ запуска горячего двигателя и двигателя, оборудованного декомпрессионной системой.

Горячий двигатель, не нуждается в обогащении смеси топлива воздухом, поэтому завести пилу можно без закрытия воздушной заслонки. Просто включается зажигание и производится движение стартером, после чего исправная бензопила должна запуститься.

Двигателя большого объема, имеют достаточно серьезную компрессию, которая чрезвычайно усложняет процесс проворачивания. Для снижения усилий, требуемых для пуска пилы большого объема и мощности, производители применяют специальные декомпрессионные клапана, при нажатии на который компрессия заметно снижается и двигатель легче проворачивается.

Клапана могут иметь различный вид, поэтому заранее изучите инструкцию к инструменту.

Таким образом, перед любым видом запуска, будь то горячий или холодный, необходимо нажимать этот клапан, призванный уменьшить сопротивление, и тем самым повысить срок службы пускового устройства.

В заключение статьи, можно обобщить ключевые моменты запуска бензопилы. Первое, заводить нужно с максимальной безопасностью. Второе, любые отклонения от алгоритма запуска не допускаются. И, наконец, бензопилу без стартера не завести! Учитывайте информацию из статьи и используйте свой инструмент правильно.

Главная страница » Как Завести Бензопилу Урал Без Стартера

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

1. Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
2. Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
3. Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
4. Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.
