Кабельный чулок для протяжки кабеля

Ошибки при монтаже

1

Это чревато срывом при рывках и повреждением самого КЛ или СИП. Запомните, какова длина рукава, настольно чулок и должен быть натянут на кабель.

2

При отсутствии необходимого размера, кто-то пытается схитрить и одевает на кабель шланг, либо притягивает рукав к оболочке несколькими сломи изоленты.

На коротких участках это может и сработает, но чаще всего заканчивается плачевно.

3

Конец СИПа должен быть подготовлен соответствующим образом (жилы провода отрезаются ступенчато, открытый конец чулка притягивает к оболочке изолентой, петля без коуша!).

4

Расчет тяжения

Как рассчитать усилие, которое будет прикладываться при протяжке кабеля к нему самому и к его чулку?

На конечный результат оказывает влияние несколько факторов:

будете вы тянуть по горизонтали или под углом

А может вообще поднимать КЛ на несколько этажей вверх.

удельный вес кабеля

длина пролета или трассы

есть ли повороты на трассе и их количество

Рассмотрим простейший вариант. Допустим, вам нужно протащить по прямой трассе без поворотов, 100 метров кабеля, весом 3кг на 1 метр. Протягивать вы его будете по земле в траншее.

Общий вес всего монтируемого участка – 3кг*100м=300кг

Коэффициент трения о землю берете в следующей таблице:

Перемножаем эти величины и получаем – 300кг*0,8=240 кг/сил

Можно значительно снизить это усилие, применив комплект роликов.

Исходя из полученного результата, проверяйте выбранный по диаметру чулок.

Если он не проходит по допустимому тяжению, увеличивайте его длину. То есть, смотрите в сторону удлиненных моделей.

Основные виды чулков

Существуют различные виды такого инструмента. Какой кабельный чулок будет применяться, зависит от условий установки и прокладки кабеля.

Существуют следующие типы устройства:

• Стандартные или классические с одинарной петлей. Используются при протяжке кабеля для его захвата с торцевой стороны. Их высокая прочность объясняется двойным витьем троса (стального).
• Стандартные с одной парой петель. Их назначение такое же, как и в классических устройствах, применяются в обыкновенном рабочем процессе растяжки. Такой кабельный чулок эластичный, благодаря чему легко устанавливается.
• Проходные с одной петлей. Такие приспособления используются в том случае, когда необходимо растянуть электропровод в любом доступном участке во время протягивания электрического провода.
• Проходные (разъемные) с парой петель. Применяются в случае невозможности закрепления приспособления за окончание (например, при крутых поворотах).
• Тройной. Используют для того чтобы протянуть сразу три шнура. Конструкция механизма следующая: три удлиненных провода соединяются одной петлей.
• Боковой. Используется для временного взятия электропровода сбоку (с торцевой стороны).
• Транзитные или переносные устройства. С их помощью соединяются отдельные проводники.
• Кабельный чулок для кабеля небольшого веса. Используются когда размеры электропровода незначительны. Это могут быть телевизионные провода, внутренняя проводка в помещении или оптоволоконные кабеля.

Что это такое

Кабельные чулки нередко называют рукавами, хотя, по сути, рукав – одна из частей конструкции. Состоят изделия из полимерных материалов в виде нитей или проволоки. Концевая петля (ушко) применяется для самостоятельного зажима всех протягиваемых кабелей в одну трассу, тросик также необходим для крепления устройства к той или иной поверхности.

Принцип прокладки кабеля при помощи чулка прост. Когда натягивается петля, то устройство сжимается, что приводит к уменьшению диаметра. Это обуславливает сжатие всех проводников, которые преобразуются в единую цепь. Чулок для протяжки кабеля практически нереально снять. Чем сильнее будет затянута петля, тем больше сожмутся провода. Несмотря на то, что при сильном натяжении петля разрывается, конструкция остается целостной. Обычно «ушко» производится либо из эластичного троса, либо из специальной гибкой проволоки.

Существуют специальные кабельные элементы с высокой степенью защиты от пыли и влаги. Данные изделия производятся из полимерных материалов с повышенными диэлектрическими свойствами и хорошей устойчивостью к образованию коррозии. Такие приспособления следует применять при прокладке кабельных линий в месте прямого контакта с водой или на объектах с максимальными требованиями к электрической и пожарной безопасности.

Заводская петля имеет специальную пробку, на которой указано рабочее сечение кабеля. Вместо пробки может использоваться цветная гильза (ее цвет указывает на определенную модель устройства).

Фиксировать проводники при помощи данного оборудования можно в любом месте кабельной трассы. В таком случае применяются разъемные чулки, устанавливаемые по бокам проводов. Чтобы обеспечить крепление, они дополнены полимерным шнуром.

К преимуществам эксплуатации изделий при протяжке линий можно отнести:

• абсолютная защита прокладываемого кабеля от механических повреждений, которые могли бы возникнуть в процессе укладки;
• возможность конструирования коммуникационных линий большой протяженности без повреждения токоведущих жил;
• при фиксации к стене кабель практически не провисает;
• высокая прочность крепления;
• простота в процессе монтажа (при условии, что был подобран подходящий чулок для кабеля);
• простота конструкции.

Основные разновидности

Кабельные чулки делятся на несколько основных разновидностей, а выбор в пользу того или иного определяется условиями монтажа и укладки кабеля:

1. Классический чулок с петлей одинарного типа. Применяется для прокладки кабельных линий при захвате торцевой части. Повышенная прочность обеспечивается тем, что стальной трос изготовлен из двойных витков.
2. Классический с парой петель. Назначение идентично первой разновидности, но само изделие считается более гибким и эластичным.
3. Проходной чулок с одной петлей. Данный вариант актуален в тех случаях, когда электрический провод должен быть растянут на том или ином участке кабельной трассы непосредственно в процессе укладки.
4. Проходной чулок с парой петель. Нередко называется разъемным. Изделие может использоваться во время прокладки, когда нет возможности зафиксировать его за конец кабеля (к примеру, на крутых поворотах).
5. Тройной чулок применяется в случае прокладки сразу трех проводов. Все они соединяются при помощи одной петли.
6. Боковой чулок эксплуатируется для временного захвата проводки на торцевой части.
7. Транзитный чулок позволяет соединить отдельные кабели.

Дополнительно следует выделить кабельные чулки, предназначенные для малого веса. Потребность в них возникает реже остальных, поскольку для укладки электрической проводки незначительного диаметра обычно данные изделия не применяются.

Конструктивные особенности чулка

Конструкция кабельного чулка в любой форме его исполнения отличается предельной простотой, а ее общие принципы определены ГОСТ 50889-96. Кабельный чулок в большинстве случаев состоит из рукава и петли, которые являются его главными составными частями.

В качестве основы чулка используется гибкая оплетка, которая выполнена в виде рукава различной плотности. Для увеличения прочность крепления к кабелю рукав выполняется достаточно длинным (начиная от нескольких десятков сантиметров и заканчивая двумя метрами). По мере увеличения диаметра протягиваемого кабеля длина оплетки увеличивается.

Материалом оплетки служит преимущественно стальная проволока или тросик двойного плетения различного диаметра. Для увеличения срока службы изделия верхняя поверхность проволоки оцинковывается.

Вторым основным элементом служит кольцо для протяжки, которое обычно выполняется в форме концевой петли из проволоки или троса. Шейка петли снабжается обжимной втулкой, на которой обычно штампуется артикул рабочие диаметры кабеля. С целью идентификации применяется дополнительная цветная пластиковая гильза.

Тросовый вариант петли отличается увеличенной гибкостью и позволяет легче проходить повороты. На петле некоторых видов протяжек с целью увеличения удобства крепления предусматривается установка гайки для навинчивания на резьбовую часть наконечника протяжки напрямую или через переходник.

Заметно реже встречается крепление протяжного кольца через рым-болт или компенсатор вращения в иной форме. Несмотря на большую сложность, такая конструкция предпочтительна тем, что полностью компенсирует закручивающие воздействия на кабель, гарантированно обеспечивая соблюдение технологии прокладки.

3.7 Ручная прокладка кабеля с использованием кабельных роликов.

3.7.1 Настройка и протягивания конца кабеля.
На открытых участках трассы конец кабеля, прокладываемого, должен быть направлен и протягиваться одним работником, который движется вдоль трассы (например по дну траншеи). 3.7.2 Расстановка персонала вдоль трассы.
Работники, занимающиеся прокладкой кабеля, должны быть размещены по трассе в направлении прокладки в следующих местах:
— В начале трассы;
— Перед каждым изгибом трассы;
— Перед входом в каждый переход с длиной перехода более 3м;
— В случае необходимости — непосредственно перед промежуточными роликами;
— Равномерно по трассе и после выходов кабеля из трубных переходов.
Работники должны становиться на свои места (например, спускаться в траншею) по мере прохождения кабеля и оставаться на этих местах до окончания прокладки кабеля. Расстояние L (в метрах) между соседними рабочими, ведущими кабель, должно быть такое, чтобы масса кабеля данного расстояния L не превышала 150кг. В случае прохождения кабеля через трубные переходы, все рабочие, которые тянут кабель через переход (согласно п.3.9.5), должны размещаться, по возможности, как можно ближе к выходу из перехода, на расстоянии не более 2м друг от друга.

Дополнительные разновидности кабельных чулок

К дополнительным разновидностям относятся те из чулок, которые применяются для решения специфических задач и встречаются на практике достаточно редко.

Двухпетлевой вариант стандартного кабельного чулка

Транзитные кабельные чулки используются при замене существующего кабеля на новый. При этом заменяемый кабель выполняет функции протяжки для вновь прокладываемого. Рукав транзитного чулка открыт с обоих концов. После того, как чулок устанавливается на оба конца кабеля, они фактически соединяются друг с другом по временной схеме. Характерным отличительным признаком чулка этой разновидности является большая длина его рукава, в большинстве случае превышающая 1 м. Кроме того, подобные изделия рассчитываются на кабель не более чем среднего диаметра.

Тройные кабельные чулки используются при групповой прокладке. От обычных отличаются тем, что содержат три гибких плетеных рукава, которые крепятся к одной общей петле. Сильной стороной обращения к этой конструкции является равномерное распределение тянущего усилия по отдельным кабелям.

Так называемые поддерживающие кабельные чулки используются в двух основных случаях:

• при прокладке в траншеях с целью вывешивания кабеля над уровнем дна траншеи;
• как средство временной подвески кабеля под потолком или крышей.

С учетом особенностей фокусных областей применения чулки данной разновидности достаточно часто имеют двухпетлевое исполнение.

Малые кабельные чулки выполнены на основе плотной стальной сетки из проволоки малого диаметра и предназначены для работы с кабелями относительно небольшого диаметра (волоконно-оптическими, коаксиальными и аналогичными им). Особенностью малых кабельных чулок является то, что имеется достаточно большое предложение изделий этой разновидности, у которых петля заменена на резьбовую втулку, что позволяет сократить мидель элемента в целом.

Целесообразность применения кабельных чулок

В процессе реализации современных силовых и информационных кабельных сетей монтируются многочисленные связные и сильноточные кабели. Их прокладка по кабельным трассам обычно осуществляется методом затягивания. Наилучшим средством для выполнения этой процедуры на горизонтальных и вертикальных трассах является кабельный чулок. Данный элемент одевается на кабель и крепится к протяжному шнуру, прутку УЗК или лидер-тросу.

Использование подобного технологического приспособления дает ряд преимуществ:

• минимальные вредные воздействия на протягиваемый кабель за счет распределения тянущего усилия по длине;
• снижение рисков повреждений кабельных изделий, которые были уложены в канал ранее, за счет минимального увеличения габаритов области сопряжения кабеля с протяжкой;
• гарантии отсутствия повреждений токопроводящих жил, так как принцип действия чулка не предполагает непосредственную передачу на них тянущего усилия;
• возможность создания значительных тянущих усилий и прокладки в сильно загруженных кабельных каналах;
• высокая прочность крепления, достаточная для работы с протягиваемым кабелем с большой погонной массой, в том числе с использованием лебедки;
• простота установки чулка на кабель и крепления его к протяжке;
• отдельно укажем на то, что чулок рассчитывается таким образом, чтобы его разрушение наступало при воздействии усилий, заметно превышающих разрывные усилия типового протягиваемого кабеля.

Инструкция по использованию

Конструкция приспособления простая, но, несмотря на это, имеет свою особенность и хитрость: проводник легко входит в кабельный чулок, но высунуть его обратно очень сложно. Ниже приведена схема действующих сил, которые возникают при протяжке:

Большая стрелка справа указывает на тянущую силу, которая возникает в результате протяжки. Проволоки, что завитые вокруг кабеля, натягиваются. Небольшие вертикальные стрелки показывают сжимающие усилие, которое проволоки создают, когда выпрямляются. Это сжимание происходит по всей окружности устройства.

Когда тяговые нагрузки очень большие, то такое усилие в большинстве случаев деформирует наружную оболочку электрического провода, не повреждая при этом его. Поэтому такой чулок сорвать просто невозможно. Ведь чем больше прикладывается усилие, тем сильнее сжимается механизм. Когда тяговая сила превышается, то рвется, как правило, не само приспособление, а его ушко или проволока. Устройство остается неповрежденное на месте.

Фиксирующая стяжка, которая находится на хвосте приспособления, обладает и вторым значением. Это при условии, что стяжка выполнена правильно. Нагрузка при втягивании на нее практически не подается. Но если необходимо будет кабельную линию вытащить обратно, эта стяжка играет значительную роль. Инструмент способный не только самостоятельно стягиваться при протягивании кабеля, но и самостоятельно распускаться (разжиматься) при его извлечении. Если в механизме нет или просто не зажата стяжка для фиксации, то при возвратном движении оно легко соскальзывает с провода.

Прокладка кабеля под землей требует особых навыков и инструментов. Поэтому такой инструмент, как кабельный чулок, очень необходимый и важный в процессе работы. С его помощью можно не только быстро протянуть высоковольтную линию на всю длину трассы, но и использовать как захватный механизм. Но это не единственный механизм, который необходим для прокладки электрической магистрали, однако он считается одним из основных в этой работе.

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, что такое кабельный чулок, как пользоваться данным приспособлением и какое у него назначение. Надеемся, предоставленная информация была для вас полезной и интересной!

Наверняка вы не знаете:

• Как протянуть кабель через гофру
• Что такое наведенное напряжение
• Что делать, если разбилась энергосберегающая лампа

Типичные ошибки при работе с кабельными чулками

Зачастую при работе с кабельными чулками допускаются ошибки

Для того чтобы сделать все правильно, стоит обратить внимание на следующие моменты:

При небрежном и неполном впускании кабеля в рукав чулка возможен срыв

Это к тому же приведет к повреждению провода.
Важно следить за соответствием диаметров чулка и кабеля. Многие умельцы пытаются увеличить диаметр провода с помощью липкой ленты или отрезка шланга. Делать это категорически запрещается.
При использовании кабеля с алюминиевой оболочкой стоит позаботиться о защите поверхности, применив подающую трубку.

Делать это категорически запрещается.
При использовании кабеля с алюминиевой оболочкой стоит позаботиться о защите поверхности, применив подающую трубку.

Для использования кабельного чулка потребуется наличие определенных навыков и умений. Это приспособление играет очень важную роль при прокладке высоковольтной линии или в качестве захватывающего устройства.

Разновидности протяжек

Для укладки КЛ можно пользоваться различными протяжными устройствами, которые отличаются по типу материала. В большинстве случаев используются:

• сталь;
• стекловолокно;
• нейлон.

Для каждого вида протяжки имеется конкретная зона применения.

Стекловолоконное УЗК рекомендуется использовать для протягивания проводов в прямолинейном направлении, в том числе через каналы малого диаметра. Это обусловлено тем, что стекловолокно имеет высокие показатели жесткости. Их использование для укладки КЛ с прямыми или тупыми углами практически невозможно, так как при малейшем изгибе стекловолокна оно стремится принять первоначальную форму. Данный процесс сопровождается механическим разрушением стекловолокна.

УЗК из стали предназначено для протягивания токопроводящих жил как по прямым каналам, так и по углам в девяносто градусов. Оно может выпускаться в виде стального троса или ленты, которые покрываются нейлоновой оболочкой. Это способствует увеличению прочности на изгибах, а также минимизации вероятности деформации в процессе растягивания проводов.

Нейлоновые протяжки используются для прокладки кабелей в самых затрудненных условиях. Ее можно применять в защитных трубах, коробах маленького диаметра, а также при протяжке проводов в гофре и рядом с действующими кабельными линиями.

Благодаря развитию технологий, удалось получить протяжные устройства, которые обладают следующими показателями:

• минимальное трение;
• увеличенная прочность;
• повышенная износостойкость;
• возможность использования в любых климатических условиях.

Устройство

Кабельные чулки — инструмент многократного использования. По нормам они должны изготавливаться  из высокопрочного оцинкованного или нержавеющего троса. Существуют и тканые варианты этих изделий.

Виды кабельных чулков определяются характером кабелей, предназначенных для линий низкого, среднего или высокого напряжения. Для надёжного закрепления кабельные чулки снабжаются петельным захватом. Изделия с петлёй предназначены для вариантов со сложной протяжкой кабеля, для которых необходимо повышенное тяговое усилие. Петля закрепляется непосредственно к концам кабеля. Если кабельная линия не только длинная, но и периодически изменяет направление прокладки, то, кроме кабельных чулков целесообразно использовать ещё и кабельные ролики.

Различают проходные и непроходные изделия. Первые предназначены для захвата и удерживания кабеля, вторые – только для захвата.

Раскатка с барабанов и транспортных тележек

Для транспортировки кабеля используются специальные тележки. Их же можно применять и для размотки. Раскатка осуществляется непосредственно с тележки.

Специализированные тележки комплектуются тормозными устройствами, а некоторые даже имеют автономный двигатель и привод. Если будет необходимость, с их помощью можно легко смотать кабель обратно на барабан.

Но чаще всего для размотки применяют механические домкраты с ручным подъемом. Однако на них обязательно необходимо предусматривать ручное устройство для торможения, чтобы предотвратить самопроизвольное инерционное сматывание и образование петель.

При установке барабана на домкрат следует соблюдать правило:

При раскатке кабеля он должен сматываться сверху, а не снизу!

Подбор кабельного чулка

Для того чтобы правильно подобрать чулок для кабеля, необходимо учитывать следующие параметры:

• особенности самой кабельной трассы;
• технические характеристики провода;
• наполненность трассы конструкциями другого типа.

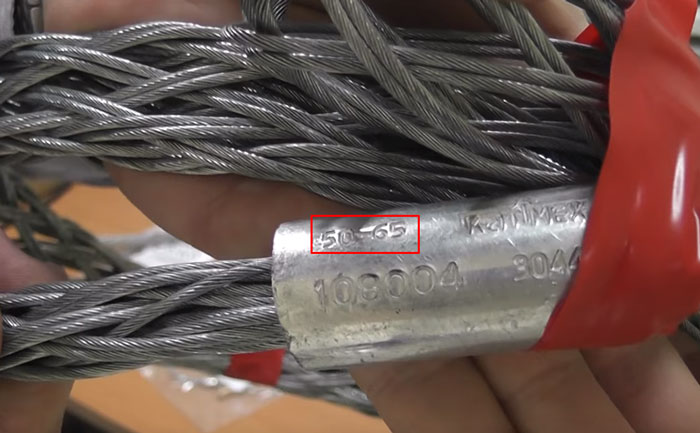

Маркировка, как правило, нанесена на втулку кольца, где значения прокладываемых проводников указываются в миллиметрах.

Обратите внимание! При подборе чулка важно следить за совпадением диаметра самого приспособления и кабеля. При несоблюдении этого правила могут возникнуть трудности при установке устройства, либо появляется большая вероятность срыва чулка с кабеля

Особенности и преимущества

Монтаж любого кабеля, в том числе и слаботочного, начинается с его протяжки

Вам нужно его протащить по какой-либо кабельной траншее, каналу или в пустотах стены, не важно на вертикальных или горизонтальных участках

Чтобы это проделать, конец кабеля должен быть надежно закреплен, за так называемый трос лидер. 100% надежность такого соединения как раз таки и обеспечивает кабельный чулок.

Помимо надежности он обладает еще рядом преимуществ:

равномерно распределяет нагрузку на всю длину захвата

сводит на нет риск повредить соседние кабеля, за счет плотного прилегания и отсутствия каких-либо выпирающих элементов в месте соединения

не оказывает влияния на токоведущие жилы

Вся нагрузка непосредственно передается на внешнюю оболочку и на кабель в целом.

простота крепления и демонтажа за считанные секунды

Переходы в трубах

При выполнении переходов через дороги, труба перед непосредственной протяжкой должна визуально проверяться на просвет. При этом если труба не цельная, соединения труб нужно залить бетоном.

Применение самодельных муфт для этих целей не допускается.

Кроме этого, в начале и конце трубы необходимо устанавливать направляющую воронку.

Она представляет из себя разъемную конструкцию с ограничивающим кольцом.

Также для защиты от трения, при протяжке в трубах, кабели необходимо смазывать. При протяженности переходов до 100м, можно использовать обыкновенный мыльный раствор.

При большей длине, такая смазка успевает высохнуть и эффект скольжения пропадает. Поэтому на таких переводах применяют технический вазелин или тавот. В общем все смазки, которые не оказывают вредного химического воздействия на оболочку.

Чтобы посторонние предметы и вода не могли свободно попасть во внутрь трубы с кабелем, ее требуется герметизировать. Для этого можно использовать:

манжету с термоусадкой

строительную монтажную пену (позаботьтесь о том, чтобы она была морозостойкой)

ветошь, промоченную в цементной болтушке

Схема

Перед прокладкой в первую очередь составляется схема трассы и расстановка механизмов на ней.

места установки барабанов

вспомогательные устройства

расстановка контролирующих лиц

механизмы для протяжки

количество поворотов

переводы в трубах

пересечения с различными сетями (водопровод, канализация, другие кабеля)

К сожалению, в наших условиях, основной способ прокладки всех кабелей – это прокладка вручную. Принято считать, что главное — это собрать по больше людей или выбрать по мощнее тяговую машину.

Однако нормативы, которые предъявляются к новым кабелям с изоляцией из сшитого полиэтилена, требуют, чтобы при прокладке контролировалось усилие тяжения. Поэтому применение механизмов типа трактора или грузового автомобиля недопустимо.

Если вы их все же используете, вы наносите кабелю повреждения, которые сразу после прокладки не выявляются.

Они начинают ”вылазить” только после первых 2-3 лет эксплуатации:

микроскопические трещины на оболочке

сдвиги ленточной брони

разрывы проволок экрана

растяжение сшитого полиэтилена основной изоляции

Вариант расположения кабелей и устройств для тяжения при монтаже:

Если расчетное тяжение протяженного кабеля СПЭ на сложной трассе превышает максимально допустимые значения, то применяют дополнительные тяговые лебедки и подталкивающие устройства посередине трассы.

Что такое кабельный чулок

КМЧ (кабельно-монтажный чулок) — это изделие, используемое при монтаже кабелей в каналах, траншеях, коллекторах и других зонах путем схватывания. Изучив особенности применения чулка для прокладки кабеля, можно с легкость понять, что это такое.

Как выглядит кабельный чулок

Затягивая петлю, происходит сжимание устройства. Далее поперечный размер чулка уменьшается, и все жилы, находящееся в нем, преобразуются в единое целое. В зависимости от того, как затянуто ушко, кабеля в рукаве максимально плотно прилегают. В случае сильного затягивания такое соединение останется целым.

Само ушко зачастую сделано из эластичной проволоки или гибкого троса.

Обратите внимание! Чтобы устройство такого типа прослужило долго, конструкцию в виде проволоки покрывают цинком

Как правильно подобрать кабельный чулок

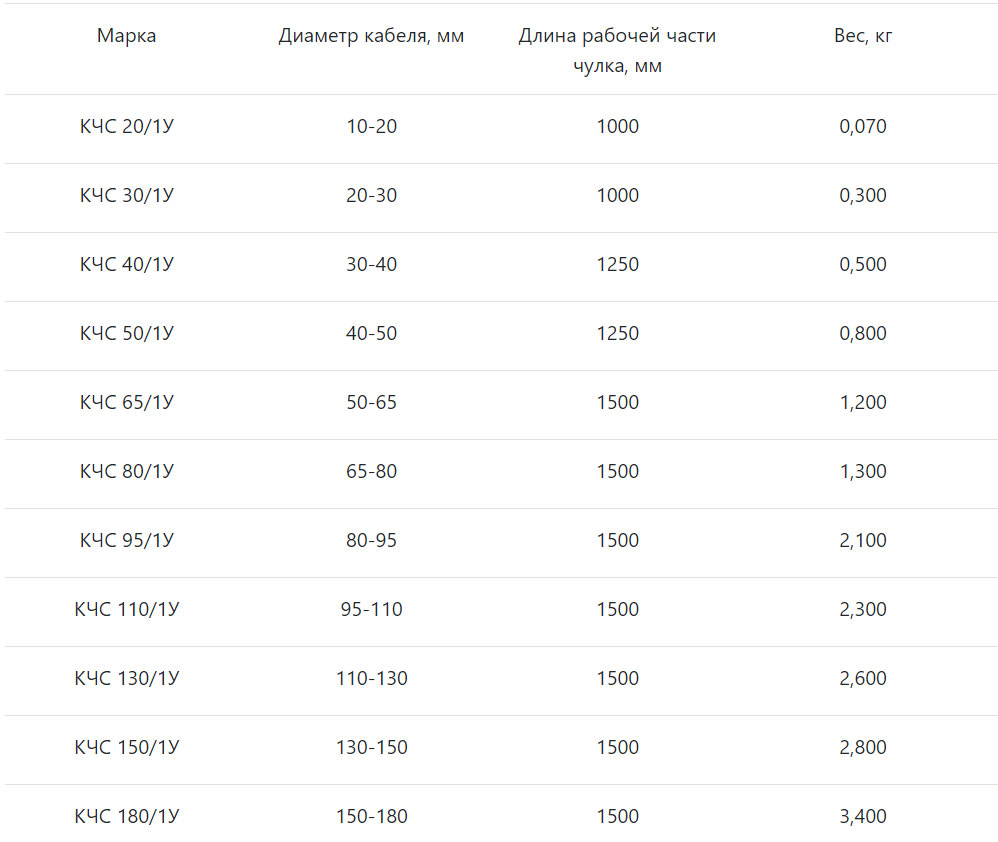

В первую очередь здесь все зависит от самого кабеля и его трех характеристик:

диаметр

Вам нужно знать именно диаметр, а не сечение жил!

вес

допустимое усилие тяжения

Максимальное усилие тяжения выбранного чулка должно быть больше, чем у протягиваемого кабеля.

После этого обращайте внимание на трассу кабельной линии. Присутствуют ли там другие КЛ, наличие агрессивной среды, как близко расположены токоведущие части

От этого будет зависеть выбор материала чулка – сталь или полимерный композит.

При наличии большого количества поворотов, лучше взять двухпетлевой чулок. Как говорилось выше, он более гибкий.

Если вы тянете оптоволоконный кабель с уже оконцованными муфтами, дабы их не повредить, используйте разъемные чулки. Сама муфта при этом крепится изолентой к протяжке.

После этого по диаметру кабеля подбираете необходимый чулок. На рынке есть модели от 4 до 180мм.

Он может быть как с обычным рукавом, так и с удлиненным. Запомните, что удлиненный вариант выдерживает большее тяговое усилие.

Они имеют в своей маркировке букву “У”.

Как это работает?

Чтобы одеть чулок на кабель, надавливаете ладошкой на его открытый конец.

Диаметр рукава при этом значительно расширится, и его спокойно можно будет натянуть на оболочку. Дабы протолкнуть рукав как можно дальше, двигайте его поступательными движениями вперед.

После чего, достаточно слегка потянуть рукой за петлю, и рукав плотно обожмет всю оболочку.

Заметьте, что монтаж на СИП, несколько отличается от кабельного. Чтобы без проблем натянуть чулок на любой провод СИП, вам потребуется каждую его жилу сделать на 5-10 см короче предыдущей.

То есть, не перекусывать СИП ножницами в одном месте, а резать жилы ступенчато по отдельности.

Далее не помешает зафиксировать их между собой парой витков изоленты.

После натяжки, конец рукава также фиксируется изолентой.

Дело в том, что при монтаже на ВЛИ по роликам, этот хвост может где-нибудь зацепиться.

В особенности, если вам понадобится временно ослабить натяжку и СИП начнет уходить назад.

Дабы чулок не съехал, его открытый конец и приматывается к изолированным жилам.

После усадки, на конец петли надеваете трос-лидер и начинаете протяжку с выбранным усилием. Рукав никуда уже более не денется и не соскочит.

Заметим,что для беспрепятственного  прохождения  по  роликам, не рекомендуется использовать чулки с защитным коушем на петле.

Благодаря силам трения и сжимающим усилиям, которые равномерно будут распределены по всей длине чулка, вы получите 100% надежность захвата. Чем с большим усилием вы будете тянуть, тем плотнее рукав будет впиваться в оболочку.

Это обеспечивается за счет того, что стальные нити на рукаве расположены не параллельно, а под углом относительно самого кабеля.

При этом никакого давления на токоведущие жилы передаваться не будет. Чтобы снять чулок, просто сдвиньте поступательными движениями открытый конец в сторону петли, и он у вас спокойно соскользнет с оболочки.

Из чего и как сделан — конструкция

А еще чулок сконструирован таким образом, что при превышении тягового усилия на разрыв, рвется не сам чулок, а крепление тросика к нему. Заметьте, именно точка крепления, а не рукав.

Все чулки изначально должны подбираться таким образом, чтобы рукав рвался позже, чем монтируемый кабель. Как это рассчитать, будет сказано дальше.

Кабельные чулки изготавливаются на заводе, с применением ручного, а не машинного плетения.

Они имеют такую структуру, что при нажатии на открытый конец, значительно увеличивают свой диаметр.

При растягивании диаметр уменьшается. Соответственно, чем больше и сильнее вы тянете, тем прочнее он “вгрызается” в сам кабель.

Причем он отлично держит не только круглые кабеля, но и плоские. Например, популярную марку ВВГнг.

А вот при использовании некачественного NYM, будьте осторожны. Бывает такое, что срывает изоляцию. Поэтому внимательно относитесь к выбору и покупке кабеля. Не нарвитесь на подделку.

Два основных элемента чулка это:

рукав

петля

Так как зачастую кабель приходится протаскивать по сырым траншеям, верхний слой рукава должен быть оцинкованным. Это защищает его от коррозии.

Есть также изолированные рукава. Они выполнены из полимерных диэлектрических материалов.

Где могут понадобиться такие чулки? Например, при укладке кабеля в воде или там, где есть вероятность приближения к токоведущим частям на недопустимые расстояния.

Допустим, вам нужно протянуть провод СИП под действующей ВЛ, находящейся под напряжением. Делать это с длинным металлическим чулком, конечно нельзя.

А вот с изолированным, при соблюдении соответствующих правил ТБ, вполне допустимо.

Длина стального рукава зависит от диаметра кабеля или провода СИП. Она может быть всего несколько сантиметров (для монтажа слаботочки), либо доходить до 2-х метров.

Для крепления к тросу лидеру используется петля. Ее можно встретить как с защитным коушем по краям, так и без него.

Многие предпочитают последний вариант, так как считают такое изделие более гибким.

Кольцо или петля обжимается втулкой. Помимо рабочего функционала, она несет в себе и маркировочную цель.

Именно на ней выбивается рабочий диаметр кабеля, с которым можно работать данным чулком. Указывается минимальный и максимальный размер.

Также на ней может быть выбит заказной номер или артикул, и фирма производитель.

После длительной эксплуатации, тросик зачастую повреждается именно в месте выхода из этой втулки. Поэтому на некоторых моделях сюда одевают термоусадку или пластиковую защитную гильзу.

Есть петли, снабженные на конце специальной втулкой с резьбой (чаще всего М5).

Через нее происходит крепление наконечника или переходника протяжки УЗК.

При монтаже кабельных линий и проводов СИП, по технологии рекомендуется одевать на петлю специальный вертлюг (компенсатор вращения).

Он нивелирует крутящий момент на кабеле и позволяет сохранить его в целости и сохранности при любых поворотах и перекручивании.

Грубо говоря, не будет образовываться никаких “барашков”.

Правила использования кабельных чулков

Конструктивная особенность механизма довольно простая, но вместе с тем имеет свою характерную черту и замысловатость. При этом кабель свободно заходит в данное приспособление, а высунуть его уже практически невозможно. В то время как тяговые нагрузки слишком большие, то данное напряжение приводит к деформации внешней оболочки электрического кабеля. При этом он не получает никаких повреждений.

В результате, чем значительнее прилагаются усилия, тем туже затягивается данное приспособление. Если тяговая сила превысила допустимую, то отрывается сама петля, а механизм находиться на месте в исправном состоянии. Зафиксированная стяжка, расположенная на хвосте устройства, имеет и другое назначение. В случае, если производство стягивания выполнено верно, ее с легкостью можно вытащить обратно.

Чулок способен самопроизвольно разжаться при его вытаскивании. Если в приспособлении не сжата стяжка для фиксирования, то при обратном передвижении она с легкостью сползает с электропровода.

Принцип действия

Прежде чем установить кабельный чулок, его нужно сжать в осевом направлении, что позволит существенно увеличить внутренний диаметр. Затем сквозь него продевается прокладываемый провод и за счет тянущего усилия на втором конце обеспечивается плотное прилегание изделия к оболочке кабеля. На кольцо крепится край протяжки или прут УЗК, который предварительно был установлен в полости канала. После этого можно приступать к выполнению работ – протягиванию кабеля через трубы.

Благодаря возникающей упругости или трения (в связи с принудительным растягиванием чулка) создается начальное усилие. С появлением усилия протяжки увеличивается трение, на что влияет угловое расположение нитей оплетки относительно проводника. Таким образом, с возрастанием тянущего усилия повысятся плотность сжатия оплетки и фиксация, что обеспечит максимальную прочность крепления.

Одно из основных свойства кабельного чулка связано с равномерным распределением усилия по большой площади покрытия, что гарантирует надежную защиту сердечника проводника от любых повреждений и исключает сползание в процессе эксплуатации. Чтобы удалить чулок, сдвиньте открытую часть в направлении петли или обреза провода. Давление, оказываемое на оболочку, уменьшится, что приведет к снижению силы трения и легкому демонтажу изделия.
