Инструмент для регулировки карбюратора бензопилы

Как настроить

Настройка карбюратора бензопилы осуществляется так. Перед тем как отрегулировать карбюратор на бензопиле, следует выяснить, являются ли чистыми все фильтры. Прибор регулируется тремя болтами:

  • главного жиклера H;
  • холостого хода L;
  • подстройки холостого хода S (у некоторых производителей он называется LA или T).

Перед началом настройки надо прочитать инструкцию пилы. При выполнении регулировки следует соблюдать правила:

  1. Осуществляется установка инструмента на верстак, чтобы он находился в устойчивом положении.
  2. Цепь устройства нужно направить от себя.
  3. Между инструментом и остальными предметами в помещении должно быть не меньше 2 м.

Важно является информация о том, как происходит настройка при нарушении работы конструкции. Включают карбюратор и ждут 10 минут

Регулировку начинают с нахождения такого местоположения винта L, при котором холостые обороты будут высокими. Нужен ключ для регулировки болтов. Постепенно крутят болт сначала в одну сторону, потом в другую, пока не будет занято правильное положение. Затем крутят шуруп на 1/8-1/4 оборота против часовой. Потом исправляют холостой ход шурупом S (или T, LA).

Если после подкрутки игольчатого болта L цепь не двигается, то постепенно крутят винт S по часовой до того, пока цепь не начнет движение. Потом регулируют S на 1/8-1/4 поворота обратно. Если цепь движется, поворачиваем шуруп S против часовой, пока он не закрутится. Дальше подкручиваем S на 1/8-1/4 поворота в этом же направлении.

ДВС должен функционировать равномерно. Также следует проверить, как он ускоряется. Если нажать акселератор, обороты должны возрасти до максимума. Это означает, что мотор раскручивается хорошо.

В конце тестируют работу прибора на холостом ходу. Когда регулировка сделана верно, то конструкция не должна производить работу так:

  1. Цепь неподвижна.
  2. Звук ДВС такой, как у 4-тактного генератора.
  3. Если нажать на акселератор, произойдет быстрая раскрутка.

Если эти требования не выполняются, то надо отрегулировать холостой ход. Для этого подкрутить винт S так, как было рассказано ранее. Если не поможет, следует повторить регулировку сначала.

Так делают ручную настройку. Точная регулировка выполняется при помощи прибора тахометра. Все действия те же, только винты поворачивают, основываясь на данных тахометра. Благодаря этому прибору карбюратор можно отрегулировать быстрее.

Как производится регулировка карбюратора на бензопилах

Чтобы понять, как правильно отрегулировать карбюратор на бензопиле, необходимо видеть его, а потому предлагаем читателю обратить внимание на пример ниже. ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

ФОТО: rmnt.ruСтрелками указаны регулировочные винты карбюратора

Чтобы выполнить регулировку, потребуется только шлицевая отвёртка, однако идеально точно отстроить карбюратор без тахометра не удастся (конечно, если человек не моторист или водитель-профессионал со стажем). Теперь попробуем понять, как настроить карбюратор в той или иной ситуации.

ФОТО: shukur.ruТакой шлицевой отвёртки вполне достаточно для регулировки карбюратора бензопилы

Как настроить карбюратор бензопилы, если она вообще не заводится

Довольно частая проблема в тех случаях, когда в настройки пытается залезть «мастер» из серии «я знаю всё» с руками, растущими не из плеч. В подобном случае есть стандартные положения винтов, от которых можно будет «плясать» дальше. Для начала необходимо полностью завернуть оба винта (не стоит слишком усердствовать). Далее выкрутить:

  • винт L – на один оборот;
  • винт H – на полтора оборота.

ФОТО: withoutahitch.com.auКаждый винт промаркирован, в корпусе для регулировки имеются отверстия

Что касается винта холостого хода, то сначала заслонка должна быть полностью закрыта (винт Т вывернут). После этого его необходимо провернуть на полтора оборота по часовой стрелке и попробовать завести двигатель. Если не получилось, постепенно добавляется по четверти оборота до запуска. Когда двигатель начал работать, положение винта холостого хода регулируется так, чтобы ДВС не глох, но цепь при этом стояла на месте.

ФОТО: xoznik.ruПосле этого двигатель необходимо завести и дать поработать 8-10 минут. В процессе работы возможна предварительная регулировка холостого хода. Когда двигатель прогрет, можно приступать к точной настройке.

Статья по теме:

Как правильно и точно отрегулировать карбюратор: пошаговая инструкция

Для того, чтобы информация воспринималась проще, предлагаем рассмотреть её на основе фотопримеров с описанием действий в табличной форме. За основу взята бензопила с начальными настройками.

Иллюстрация
Описание действия

Регулировка начинается с винта L (низкие обороты). С его помощью необходимо найти максимальные обороты двигателя. Здесь не стоит торопиться – изменение оборотов не происходит моментально при вращении винта

Когда максимальные обороты найдены, винт L необходимо повернуть против часовой стрелки на четверть оборота. В этом поможет нехитрая шкала, нарисованная от руки на обычном листке бумаги. Так мастер ни на миллиметр не ошибётся с величиной вращения

При выворачивании винта жиклёра низких оборотов возможен вариант, что двигатель начнёт глохнуть

В этом случае необходимо добавить обороты при помощи винта холостого хода (Т)

В процессе регулировки, помимо нормативов по оборотам, следует обращать внимание и на выхлоп. Сизый дым укажет на избыточное обогащение смеси, а треск из глушителя – на то, что она слишком бедная

Регулировку винта жиклёра максимальных оборотов лучше производить по тахометру, однако можно и по старинке

Для этого ручка газа нажимается до упора, после чего винтом Н нужно найти максимальные обороты, а после провернуть его на четверть по часовой стрелке. Но следует помнить, что предельные обороты опасны для двигателя, а значит, производить эту процедуру необходимо максимально быстро

После производства всех регулировок можно испытать инструмент, проверив работу двигателя во всех режимах

Подробнее ознакомиться с мастер-классом по регулировке карбюратора бензопилы можно в этом видео.

Watch this video on YouTube

Возможные причины неэффективности настройки

Если выполненная работа не дала нужного результата, причиной неудачи может быть:

  • нечеткая работа системы зажигания;
  • засорение жиклеров или уменьшение их сечения смолистыми отложениями, которые устраняются промывкой в ацетоне;
  • при ослаблении резьбового крепежа карбюратора может образоваться зазор, через который происходит подсос воздуха.

После устранения обнаруженных недостатков и неисправностей, регулировку карбюратора рекомендуется повторить в стандартной последовательности. Если повторная настройка оказалась не эффективной, необходимо воспользоваться услугами сервисных специалистов.

Причиной нестабильной работы двигателя также может быть:

  • подсос воздуха через сальниковые уплотнения коленвала и посадочное место цилиндра;
  • не исключается плохое искрообразование системы электронного зажигания.

Сложные неисправности полноценно устраняются только при наличии соответствующего ремонтного оборудования.

Первые признаки неисправности карбюратора

Из-за несвоевременного или непрофессионального периодического обслуживания бензопилы, а также из-за сильной нагрузки могут время от времени возникать сложности в её работе. Для профессиональных работников такие поломки могут снизить эффективность их работы и испортить настроение на весь день.

О неправильной настройке карбюратора свидетельствуют такие признаки:

  1. Инструмент заводится проблематично, после чего сразу же глохнет.
  2. Бензопила глохнет при нажатии на газ.
  3. Бензин расходуется в большом количестве, причём он в цилиндрах ещё остаётся и не выгорает до конца, а выхлопы чрезмерно густые.
  4. Настройки карбюратора, установленные на заводе производителя, сбиты вследствие неправильного использования или самостоятельной регулировки.
  5. В систему забора воздуха попал мусор. Из-за этого она вышла из строя.
  6. Поршни двигателя израсходованы. Настройка карбюратора в этом случае только временно решит проблему.

В том случае, когда в карбюратор попала грязь, одной настройкой не обойтись. Здесь нужно просто его почистить. Когда поршни израсходованы, то требуется делать капитальный ремонт двигателя.

Принцип действия

Предназначение карбюратора — это подготовка рабочей смеси для подачи её в цилиндры мотора. Этой смесью является бензин и воздух в нужных для работы двигателя пропорциях. Если такое соотношение нарушено, то двигатель будет работать не чётко. Когда смесь имеет много бензина, то непрофессиональной терминологией её называют насыщенной, а если, наоборот, мало, то бедной. Но в любом случае сбой в пропорциях рабочей смеси будет плохо сказываться на работоспособности.

Разные модели бензопил могут иметь разные конструкции карбюраторов, но по принципу действия они все идентичные. Воздух через специальный канал перемещается со скоростью, которую можно регулировать с помощью закрывания или открывания заслонки. Бензин, в свою очередь, попадает в карбюратор через жиклёры и смешивается там с воздухом, создавая специальную смесь, которая и поступает в двигатель.

Давление в поплавковом отделении карбюратора, где перед смешиванием находиться бензин, приближено к атмосферному. При открытии заслонки воздуха становиться больше, так же как и бензина, благодаря чему обороты двигателя увеличиваются. В воздушном канале при этом создаётся разрежение и бензин втягивается в поток воздуха. Это и является принципом действия карбюратора.

Для того чтобы бензопила работала ровно и эффективно, а также при этом не было большого расхода топлива, её карбюратор необходимо настроить соответствующим образом. Перед такими работами нужно предварительно проверить воздушный и бензиновый фильтр. Если на них обнаружена грязь, то следует их заменить.

Настройка бензопилы у большинства моделей, как правило, проводится с помощью трёх винтов — высоких и низких оборотов и холостого хода.

О правильной настройке должны свидетельствовать такие признаки:

  1. Цепь не должна двигаться на холостом ходу.
  2. Мотор работает плавно.
  3. При старте тоже не должно быть обрывов в работе.

Ремонт карбюратора бензопилы своими руками нужно проводить очень осторожно, ведь любая допущенная ошибка может привести к серьёзным последствиям, даже до полной поломки двигателя. Если нет достаточного опыта, то лучше обратиться за помощью специалиста

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

  • трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
  • диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
  • распылитель — механизм впрыскивания топлива в поток воздуха;
  • поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

  1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.

  2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
  3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
  4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
  5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

  • «H» — винт, регулирующий максимальные обороты и главный жиклер;
  • «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
  • третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

  • Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
  • Положите бензопилу на какую-либо устойчивую поверхность.
  • Цепь пилы должна быть направлена в сторону от вас во избежание травм.
  • Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
  • Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Когда необходима настройка карбюратора?

Изначально, с момента продажи инструмента, все карбюраторы отрегулированы и настроены еще на заводе-изготовителе. Однако, в процессе работы настройки понемногу сбиваются, а режим функционирования изменяется в соответствии с условиями эксплуатации. Признаками неполадок в работе карбюратора могут быть:

  • слишком высокий расход бензина, из выхлопной трубы идет густой дым;
  • мощности двигателя явно не хватает для выполнения обычных задач;
  • обороты двигателя «плавают»;
  • после запуска мотор глохнет либо сразу, либо через несколько секунд;
  • двигатель вообще невозможно завести;
  • бензопила «стреляет», происходят резкие хлопки в двигателе инструмента.

Необходимо учесть, что на время обкатки нового двигателя карбюратор настраивается на пониженную подачу топлива, с целью ограничения мощности двигателя. После окончания обкатки подача топлива увеличивается до номинального значения. Эти настройки выполняются с помощью регулировочных винтов на корпусе карбюратора (их обычно два или три).

Инструменты

Для регулировки понадобится следующий инструмент: тахометр, отвертки, в редких случаях спецключи. Разберем их назначение, необходимость наличия и стоимость.

ИнструментНазначениеЦенаНаличие
ТахометрПозволяет определить точно обороты двигателя и скорректировать их согласно требованиям завода — изготовителя. Можно обойтись без него, настраивая на слух, при этом нужно понимать, что настройка будет выполнена не точно. Поэтому в нашем сервисе по ремонту инструмента мы пользуемся качественным и недорогим тахометром, который можно заказать на алиэкспресс по этой ссылке.900 – 2000 рублей

500 — 600 рублей на Алиэкспресс

Рекомендуется
Набор отверток (шлицевая отвертка)На большинстве бензопил для вращения регулировочных болтов потребуется простая плоская отвертка.300 – 700 рублейОбязательно

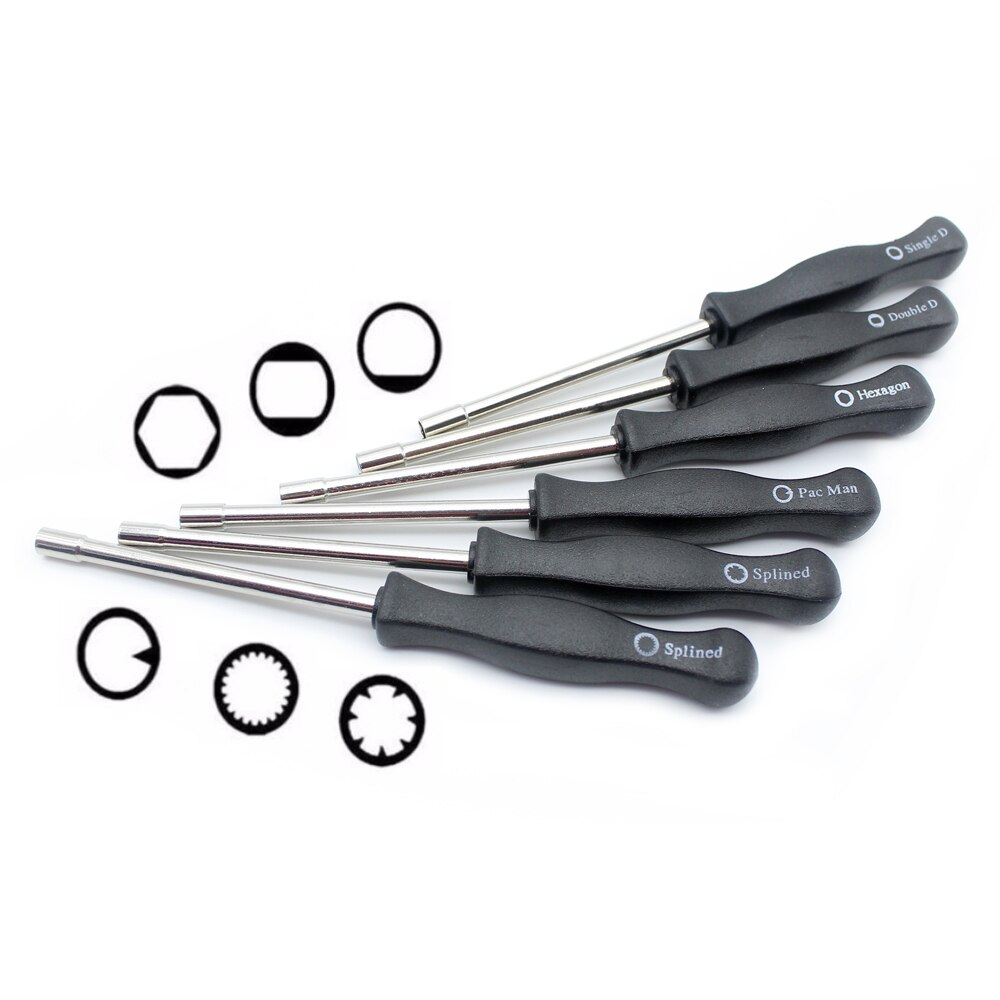

Специальный регулировочный ключНапример, для регулировки карбюратора на бензопилах Хускварна потребуется специальный ключ, он имеется только в сертифицированных сервисных центрах авторизованных на ремонт компанией производителем. Данная мера направлена на снижение поломок по причине не правильной настройки малоопытными пользователями и теми, кто занимается ремонтом, не имея официального разрешения на это.Нет в продажеЗависит от бензопилы

Необходимые инструменты и материалы

Для настройки карбюратора бензопилы используют шлицевые или крестовые отвертки шириной 3, 5 мм. Разновидность инструмента зависит от модели устройства и страны-производителя.

Инструменты для регулировка карбюратора

Перед проведением работ очищают топливный и воздушный фильтры от следов масла и других загрязнений. Для очистки используется чистый бензин либо синтетические моющие средства (ацетон).

Внимание! Промывка агрегата должна соблюдаться при строгом соблюдении требований пожарной безопасности. Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали

Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы

Чистый бензин и его аналоги используются для удаления загрязнений с поверхности детали. Внутренние каналы обрабатываются керосином, уайт-спиритом либо соляркой. Перед использованием синтетических веществ снимают все резиновые и пластиковые элементы.

Тщательную очистку деталей производят путем их разборки с помощью рожковых, накидных гаечных ключей. Для удаления загрязнений в труднодоступных местах используют пластиковые шприцы либо специальные резервуары.

Как настроить карбюратор на бензопиле Carver

Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:

  • плохая работы свечи зажигания;
  • потеря компрессии из-за критического износа поршневой системы;
  • плохое топливо;
  • плохая работа карбюратора, не связанная с регулировкой;
  • забитые парафином фильтры в баке и карбюраторе.

По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.

  1. Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
  2. Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
  3. Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.

Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.

  1. Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
  2. Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.

Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Регулируют его также на заведенном двигателе, но при положении «газ на всю»

Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя

Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.

Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.

После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.

Не всегда стоит это делать по следующим причинам:

  1. При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
  2. 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.

Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём

Важно запоминать, насколько и в какую сторону было изменено положение винта

Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.

Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем видео:

Регулировка карбюратора бензопилы Патриот 3816 своими руками

Правильная регулировка карбюратора обеспечивает экономный расход горючего топлива и максимальные тяговые характеристики бензопилы Патриот. Если отрегулировать неправильно, то это обязательно отразится на ее работе.

Перед началом регулировки необходимо провести полный осмотр бензопилы, если есть, устранить дефекты (подсос воздуха, подтеки воздуха и др.).

Обычно на корпусе карбюратора (дублируются на корпусе бензопилы) имеются обозначения:

  1. L – винт предназначен для регулировки низких оборотов двигателя.
  2. H – винт предназначен для регулировки высоких оборотов.
  3. T — винт предназначен для регулировки холостого хода.

Когда двигатель заглушен, необходимо полностью закрутить винты L и H на карбюраторе до упора. Затем выкрутить на 1,5 оборота каждый. Винт T на этом этапе трогать не надо. После этого бензопилу нужно попробовать завести. Если все сделано правильно, то она заведется сразу. Прогреваем двигатель на протяжении 7 — 10 минут.

Настройка режима работы на холостых оборотах. Перед регулировкой карбюратора необходимо определить такое положение винта L, при котором обороты двигателя будут максимальными. Для этого его нужно медленно прокручивать то в одну, то в другую сторону. Когда положение будет найдено, необходимо повернуть винт против часовой стрелки на 1/4 оборота.

Если вдруг при регулировке она начала движение, винтом T крутим против часовой стрелки до тех пор, пока цепь не остановиться. После этого докручиваем винт еще на 1/4 оборота в ту же сторону.

Следующим этапом проверяем бензопилу Патриот на всех режимах работы двигателя. Пробуем запустить остывшую бензопилу и оцениваем работу на холостом ходу. Обороты должны быть равными, не плавающими. Затем пробуем распилить бревна, ручкой газа ускоряя двигатель.

Если же в работе двигателя присутствуют перебои, и отсутствует нормальное ускорение, необходимо снова прокрутить винт L на 1/8 оборота против часовой стрелки и повторить вышеописанные манипуляции с винтом T. Повторять нужно до тех пор, пока не добьетесь правильной работы двигателя.

Для того чтобы проверить качество смеси, разгоняем бензопилу до максимальных оборотов. В процессе регулировки нельзя допускать долгой работы в таком режиме, делайте паузы. Следите за выхлопом и звуком работы. Когда из глушителя идет много сизого дыма и звук у мотора очень громкий – значит смесь слишком богатая. Поворачиваем винт H на 1/4 оборота против часовой стрелки и наблюдаем за работой двигателя.

Проверяем бензопилу на максимальных оборотах, она должна хорошо пилить, без провалов и перебоев в работе

Симптомы бедной смеси: перегрев двигателя бензопилы, перебои в зажигании, характерный треск в выхлопе, самопроизвольные повышения оборотов двигателя. В данной ситуации необходимо повернуть винт H примерно на 1/4 оборота против часовой стрелки.

Все вышеперечисленные регулировки проводятся до тех пор, пока не будут соблюдены главные условия: цепь при холостых оборотах неподвижна, звук двигателя ровный, нажатие на рычаг газа приводит к быстрому ускорению без провалов и прихватов. Для более точной настройки карбюратора бензопилы Патриот 3816 можно подключить электронный тахометр.

Какой карбюратор стоит на Патриоте 3816, его устройство

На бензопиле Патриот 3816 установлен типовой карбюратор, аналог китайской «цыганки». Состоит он из легкого алюминиевого корпуса, в котором присутствуют:

  1. Дроссельная заслонка. Благодаря ей меняется соотношение воздуха в топливной смеси (обеднение или обогащение);
  2. Топливная игла или смеситель. Через него топливо поступает в поплавковую камеру.
  3. Диффузор. Узкий участок камеры. Проходя через него поток воздуха значительно ускоряется.
  4. Поплавковая камера. В ней дозируется смесь и поддерживается на определенном уровне.
  5. Главный топливный жиклер. По нему горючее попадает из поплавковой камеры в диффузор.

Это основные узлы карбюратора бензопилы Патриот 3816. Помимо них есть еще много вспомогательного мелкого оборудования.

Видео регулировки карбюратора

В качестве примера предлагаем посмотреть видео, автор которого показывает методику диагностики неисправности и процесс настройки на примере неизвестной бензопилы. В принципе карбюратор бензопил Патриот 3816 внешне и конструктивно похож на тот, что в видео, поэтому принципиальных отличий нет.

Технология настройки

Основной инструмент, которым производится подкручивание винтов – отвертка, подходящая под их шлицы. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой.

Мнение эксперта

Торсунов Павел Максимович

Некоторые производители инструмента Husqvarna, Homelite, MTD комплектуют свои карбюраторы жиклерами под специальную отвертку. Сделано это, для максимального затруднения процесса самостоятельной регулировки карбюратора владельцем.

Можно предположить, что цель этого — «навариться» на продаже отверток для регулировки: они и правда дорогие. Но на самом деле это делается для защиты двигателя пилы от неправильно выставленных максимальных оборотов.

Контролируют настройку тахометром. Если его нет, придется ориентироваться на собственный слух, а это не всегда эффективно.

Пошаговая инструкция

Основные этапы настройки карбюратора:

  • регулировка на низких оборотах;
  • настройка правильной подачи топлива на максимальных оборотах;
  • точная настройка на холостом ходу;
  • проверка работы инструмента во всех режимах.

Для регулировки используются 3 винта:

Т – отвечает за точную настройку на холостом ходу;

H – настройка работы на максимальных оборотах;

L – регулировка образования топливной смеси на низких оборотах.

Процесс настройки

Регулировка состоит из следующих действий:

  1. Установите винты L и H в положение стандартной настройки. Это 1/5 оборота винтов до полного закручивания.
  2. Запустите двигатель и немного прогрейте его.
  3. Проведите настройку режима низких оборотов винтами L и холостого хода T. Сначала винт L закрутите до получения максимальных оборотов двигателя. Затем отпустите его на 1/4, а винтом T приведите в норму холостой ход.
  4. После настройки работы на «низах» проведите регулировку тяги и максимальных оборотов. Для этого медленно закручивайте винт H и проверяя обороты по показаниям электронного тахометра. Не допускайте превышения допустимых показателей максимальных оборотов, рекомендованных class=»aligncenter» width=»749″ height=»206″
  5. Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.
  6. Финальный этап – проверка работы пилы во всех режимах. Сначала дайте инструменту остыть, затем сделайте контрольный запуск на холостом ходу.
  7. Если инструмент работает нормально, проверьте его под нагрузкой.
  8. При недостатке мощности повторите регулировку винта Н, выкрутив его и снова проверив тягу. Потеря тяги на максимальных оборотах – это показатель износа ЦПГ или плохого качества топлива.

Некоторые нюансы

В процессе настройки карбюратора могут возникнуть некоторые нестандартные и опасные для работоспособности инструмента ситуации:

  1. Слишком сильное выкручивание винта L относительно Н может привести к образованию обедненной топливно-воздушной смеси. Когда в карбюраторе много воздуха и мало бензина, поршневая группа пересыхает и может выйти из строя.
  2. Заводские китайские карбюраторы имеют настройки на стендах с учетом особенностей каждой бензопилы. Любое изменение положения винтов при регулировке нужно запоминать или записывать. Это поможет вернуться к заводским настройкам, если двигатель не заведется.
  3. Новые карбюраторы для китайских пил регулируются на заводах по стандартному количеству оборотов или произвольно. Они могут требовать регулировки сразу после установки на конкретный инструмент.

Как понять, что настройка правильная

Об эффективной и корректной настройке свидетельствуют такие признаки:

Цепь не двигается на холостом ходу;

Мотор работает плавно;

При старте и нажатии на газ нет обрывов в работе.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
