Импульсный паяльник своими руками

Изготовление самодельных импульсных паяльников

Чтобы спроектировать конструкцию самодельного импульсного паяльного устройства, надо определиться с выбором вида источника питания.

Самодельный импульсный паяльник

Источники тока для питания импульсных паяльников

Если повторять схему строения ИП заводского изготовления, то источником электроэнергии будет служить обыкновенная розетка бытовой электросети. В случае создания 12 вольтового инструмента для пайки источником питания могут служить сетевой адаптер 220/12в, автомобильная аккумуляторная батарея или аккумулятор от шуруповёрта.

Паяльник из электронного трансформатора

Для изготовления импульсного паяльника понадобятся старый или вышедший из строя сетевой ИП, маломощный электронный трансформатор, медный экран телевизионного антенного кабеля.

Сборка трансформаторного прибора:

1. Вторичную обмотку (10 витков провода 1 мм2) удаляют.
2. Вместо снятого провода устанавливают силовую обмотку – 1 виток шины из кабельного экрана.
3. Трансформатор встраивают в корпус старого паяльника, перед этим удалив сетевой преобразователь напряжения.
4. Концы шины припаивают к держателям жала.
5. Паяльник подключают к 12 вольтовому источнику питания и приступают к паяльным работам.

Электронный трансформатор

Изготовление импульсной разновидности

В основе ИП заложен индукционный принцип преобразования электрической энергии из малой силы тока в мощный импульс низкого напряжения. Соблюдая этот эффект, домашние мастера изготавливают различные виды конструкций импульсников.

Аккумуляторный тип механизма

Изготовление паяльного оборудования с питанием от аккумуляторов вполне осуществимо. Такое устройство принесёт существенную пользу, когда возникнет необходимость в перепайке клемм и соединений автомобильной системы электроснабжения вдали от сетевых источников питания.

Обратите внимание! Для автомобильного импульсника нужно на шнуре питания закрепить щипцы для захвата клемм аккумуляторной батареи. Нельзя для контактов применять скрутки из проводов шнура

Импульсник из энергосберегающей лампы

Силовой блок собирают на основе частей старого корпуса дневной лампы. Необходимо приготовить следующее:

• балласт (преобразователь напряжения) от лампы дневного света;
• трансформатор;
• кусок медного провода ø 2-3 мм.

Какой использовать корпус, из чего сделать рукоятку, решает мастер. Как сделать импульсный паяльник из частей энергосберегающей лампы, видно ниже на схеме.

Принципиальная схема ИП на основе энергосберегающей лампы

Микросхемное изделие импульсного принципа

Импульсный паяльник для микросхем можно изготовить на основе керамического резистора 0,5 Вт/8 Ом. Изготовление осуществляют так:

1. Один вывод сопротивления удаляют и высверливают отверстие ø 1,2 мм. Чтобы изолировать жало от резистора, в проём вставляют трубку из слюды.
2. В изолированное отверстие вставляют отрезок медной проволоки. Кончик жала обтачивают надфилем под конус.
3. Резистор оборачивают слюдой или текстолитом.
4. Один отрезок медной проволоки крепят петлёй на жале и выводят его к противоположному торцу сопротивления.
5. Резистор ещё раз покрывают изоляцией.
6. Полученную конструкцию помещают в любой подходящий цилиндрический корпус.
7. Выводы соединяют с источником питания 12 вольт.

Из чего мотать вторичку

Ток во вторичной обмотке будет составлять десятки ампер, поэтому она должна обладать достаточным сечением. Рекомендуется использовать полоску медной фольги толщиной 0.3 мм и шириной 25мм. Ее не так просто найти, так еще и изолировать как-то нужно.

Проще найти и воспользоваться толстыми эмалированными проводами. Главное чтобы суммарная площадь поперечного сечения была больше или равна 7.5 мм2.

Провод диаметром 1мм имеет площадь 0.785мм2. Соответственно, потребуется намотать параллельно девятью проводами. При использовании провода диаметром 1.5мм в принципе хватит четырех проводов в параллель. Лучше если площадь будет больше, поэтому можно использовать и больше проводов.

Переделка компьютерного блока питания своими руками Своими руками

В современном компьютере единственное, что не устаревает стремительно, — это блок питания (БП). Если системный блок через некоторое время уже не представляет никакого интереса, то блок питания можно использовать отдельно как источник электричества малого напряжения.

Компьютерный БП ATX — довольно мощный и при этом благодаря импульсной схеме преобразования напряжения имеет малые габариты. Блок хорошо защищен от перегрузок и по току, и по напряжению, и от короткого замыкания (фото 1). Сложная электронная схема обеспечивает на выходе ряд стандартных для всех компьютеров напряжений: +3,3 В, +5 В, +12 В, -12 В, -5 В и дежурное 5 В. В зависимости от назначения мощности различных БП. а также их максимальные токи нагрузки различаются.

Я предлагаю использовать компьютерные блоки для питания разных устройств. Для этого необходима небольшая их доработка.

Маркировка проводов и конфигурация контактного разъёма компьютерных БП — стандартны (см. таблицы и фото).

Хороший блок питания должен выдерживать диапазон изменения входного напряжения при сохранении стабильной работы. Для 110-вольтовых моделей хороший блок питания должен «держать» от 90 до 130В, для 220В — 180 до 270.

Вывод 14: PS_0N Power Supply On (active low). Это управляющий вход. При замыкании общим проводом с СОМ блок питания включается, при размыкании — отключается.

Вывод 9: +5 VSB, Standby Voltage (max 2А) — дежурное питание +5 В присутствует даже при выключенном БП.

Так как импульсный блок питания без нагрузки включать не рекомендуется, необходимо обеспечить ему хотя бы минимальную нагрузку. Я использовал два светодиода и подключил их черезрезисторы около 1 кОм к контактам +5 В и +12 В. Они и в дальнейшем будут индикаторами наличия напряжения на этих выходах.

Кроме того, на каждой линии всех требуемых напряжений необходимо установить конденсаторные фильтры. Чем больше будет их ёмкость (от 1 000 мкФ и выше), тем лучше. Для проверки работоспособности БП нужно включить его в сеть и убедиться в наличии дежурного питания (+5 В) на выводе 9 ОС. Если оно присутствует, то можно идти дальше и проводами соединить вывод 1Д PS_0N с корпусом СОМ, благодаря чему блок питания (если он исправен) сразу запустится. Эти два провода нужно подсоединить к любому переключателю (фото 2). Таким образом и будет происходить управление включением и выключением нашего блока.

Для напряжения +5 В можно использовать ионистор любой ёмкости на напряжение 5,5 В, что благоприятно отразится на работе в любом режиме. Если необходимо напряжение 3,3 В (контакт 11 на 20-контактном разъёме) для питания, например, фотоаппарата, то для него тоже лучше использовать ионистор. Эти немногочисленные элементы нужно разместить на подходящей монтажной плате (фото 3).

Вот и всё, варианты размещения элементов и выключателя могут быть разными — в зависимости от конкретных возможностей. Так как на полной нагрузке (ток 15-20 А) в новых условиях блок питания вряд ли будет работать, то интенсивное охлаждение ему не потребуется, и для снижения шума внутренний вентилятор (на 12 В) можно питать через ограничительный резистор сопротивлением 100 Ом с рассеиваемой мощностью 1 Вт.

Таблица 1. Основной разъём питания.

№ кон­такта	Цепь	Цвет провода
1	+3,3 В	Оранжевый
2	+3,3 В	Оранжевый
3	СОМ	Чёрный
и	+5 В	Красный
5	СОМ	Чёрный
6	5 В	Красный
7	СОМ	Чёрный
8	PWR_OK	Серый
9	+5 В	Лиловый
10	+12 В	Жёлтый
11	+3.3 В (дат­чик +3.3 В)	Оранжевый (коричневый)
12	-12 В	Голубой
13	СОМ	Чёрный
14	PS ON	Зелёный
15	СОМ	Чёрный
16	СОМ	Чёрный
17	СОМ	Чёрный
18	-5 В	Белый
19	+5 В	Красный
20	+5 В	Красный

Ссылка по теме: Схема проходного выключателя и его монтаж своими руками

Компьютерный блок питания как источник электричества малого напряжения – фото

1.Общий вид блока питания, извлечённого из системного блока компьютера.

2. Установив выключателя на модернизированном блоке питания.

3. Монтажные платы для установки ёмкостных фильтров на выходах с разным напряжением.

4. Разъёмы на выходе блока питания: а — 20-контактный; 6 — 4-контактный.

Алексей Усков, Владивосток

Как при помощи подручных средств можно отмерить необходимое количество удобрения Памятка для садовода – масса… Стол из клееной древесины своими руками – фото и чертеж Как сделать рабочий стол из… Цветочный контейнер своими руками из дерева – чертеж Как сделать деревянный контейнер для… Как правильно удобрить яблони и груши – таблица Удобрение яблонь и груш Как правильно… Растворы для обработки и опрыскивания рассады своими руками Как приготовить растворы для рассады… Светильник с подставкой в гараж своими руками Удобная подсветка своими руками за… Светодиоды – подключение, виды и экономия Виды и сравнение светодиодовСовременный дизайн…

Импульсный паяльник: описание

В зависимости от вида работ, могут применяться паяльники различной конструкции, устройства и мощности, от индукционных до ультразвуковых. Обычный заводской паяльник, который постоянно находится в нагретом состоянии, хорош по своей эффективности, но имеет некоторые недостатки. Например, сам процесс пайки занимает очень незначительное время, по отношению ко всему процессу. Ведь нужно зачистить и подготовить спаиваемые поверхности. И всё это время паяльник находится во включённом состоянии. А это приводит не только к растратам электроэнергии впустую, но и к быстрому износу самого прибора.

Чтобы во время простоя паяльник постоянно не находился в рабочем состоянии, придумали импульсный паяльник, который отлично выполняет свою функцию и, одновременно, не находится постоянно разогретым. Именно из-за своей особенности потреблять электричество импульсами он и был так назван. Основные отличия импульсного паяльника от обычного:

• Способ нагрева;
• Высокая скорость нагрева до рабочей температуры;
• Незначительное энергопотребление;
• Возможность управления мощностью.

Это интересно: Газовая сварка и резка металлов — технология, оборудование, ГОСТ

Достоинства и недостатки

Подобрав необходимые детали на рынке, или разобрав другие устройства, обладая минимальными навыками в радиоделе, можно собрать такой паяльник своими руками, добавив в свой арсенал инструмент, который будет выгодно отличаться по таким параметрам:

• Экономичность – электроэнергия не используется при простое инструмента;
• Безопасность — в нерабочем состоянии жало всегда холодное , что исключает ожоги кожи, возгорания предметов и проплавление изоляции сетевого шнура при случайном прикосновении;
• Удобство в ремонте – отсутствие нагревательного элемента исключает его перегорание, а изготовление и замена жала намного проще, чем у обычного паяльника, где оно часто застревает.

К недостаткам следует отнести изрядные габариты и ощутимый вес, что требует приложения некоторых физических усилий и вызывает усталость руки после продолжительной работы. Поэтому многие радиолюбители разделяют электронную схему и импульсный трансформатор, делая инструмент легче.

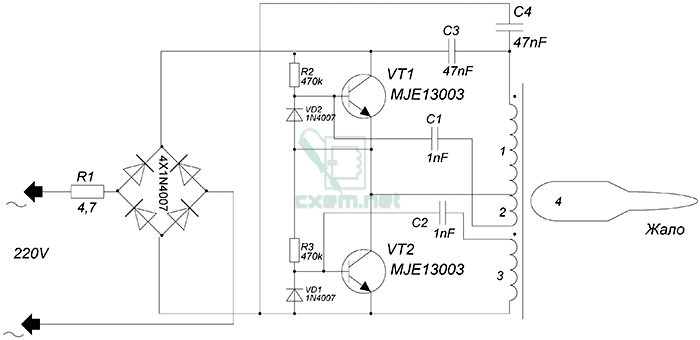

Электронная схема и импульсный трансформатор разделены

Отделенный от схемы трансформатор

Данная идея родилась, после того, как один хороший друг сделал аналогичный паяльник, где был использован ЭТ (электронный трансформатор) для питания галогенных ламп на 12 Вольт. По сути, я ничего нового не придумал, а только собрал аналогичный паяльник с применением более компактного и маломощного электронного трансформатора на 50 ватт. В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.

Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.

Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.

После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона. Ранее у меня имелся немецкий паяльник в виде пистолета. Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор. Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).

В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное. Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.

Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал. Схема таких ЭТ стандартная — полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе. Схему смотрим ниже.

В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.

Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.

Список радиоэлементов

Обозначение	Тип	Номинал	Количество	Примечание	Магазин	Мой блокнот
VT1, VT2	Биполярный транзистор	MJE13003	2	Поиск в Чип и Дип	В блокнот
Выпрямительный диод	1N4007	4	Поиск в Чип и Дип	В блокнот
VD1, VD2	Выпрямительный диод

Паяльник своими руками является неплохой альтернативой дорогим магазинным аналогам. Правильно сконструированное изделие справится со всеми задачами, с которыми вы можете столкнуться в повседневной жизнедеятельности (восстановление отлетевших контактов, пайка проводов при их удлинении и т.п.).

Рисунок 1. Схема устройства простого паяльника.

На современном рынке электроинструментов паяльники представлены в широком ассортименте. Это могут быть как отечественные, так и зарубежные модели, которые отличаются между собой не только стоимостью, но также конструкцией и принципом действия. Поэтому, перед тем как приступить к сборке самодельного паяльника, необходимо рассмотреть классификацию данного инструмента и разобраться в принципе функционирования каждого вида. Обладая этими знаниями, вы сможете смастерить функциональное изделие, с которым будет работать не только удобно, но и безопасно.

Принцип работы устройства

Работает паяльник таким образом: при нажатии на кнопку напряжение поступает на трансформатор, где оно понижается до 0,5−2 вольт (соответственно, сильно возрастает ток) и поступает на жало, быстро разогревая его. При отпускании кнопки жало также быстро остывает, поэтому после отжатия кнопки нужно быстро отвести его от паяемой детали, иначе оно к ней припаяется.

Само собой, у импульсного паяльника есть отличия от обычного, среди них есть как плюсы, так и минусы. К достоинствам можно отнести быстрый разогрев и такое же быстрое остывание (риск получения ожога при случайном касании жала существенно снижается). Недостатков же у него, к сожалению, больше:

• больший вес и размеры, отсутствие возможности точно регулировать температуру;
• присутствие на жале электрического потенциала, который может повредить паяемые электронные компоненты — этот недостаток отсутствует у индукционных паяльников с изолированными жалами;
• невозможность долговременной беспрерывной работы (стандартный режим работы для них — от 5 до 8 включений за 1 минуту в течение часа, затем перерыв для остывания на 20 минут).

Паяльники из нихрома

Виды и устройство импульсных паяльников имеют свои отличия. В случае с устройством внутри – они незначительные. Больше отличаются сами модели. Есть достаточно много видов паяльников, что обусловлено особенностями их конструкции, принципом работы и предназначением. Разберем основные из них.

Нихромовые паяльники имеют одноименную спирать, через которую проходит электричество. Оно может быть постоянным, как от электрической сети, или же переменным, как то, которое можно получить от трансформаторных установок.

Более дорогие модели оснащаются специальным термодатчиком, который может ограничивать прибор по температуре работы, в зависимости от предпочтений пользователя. Осуществляется это посредством старой доброй термопары.

Конструкция таких паяльников может немного отличаться, в зависимости от производителя и ценовой категории. Более дешевые модификации работают со спиралью с нихрома.

Такой вариант не очень экономичен, поэтому в более дорогих модификациях уже применяется система изоляторов, к которой присоединяется нихромный элемент. Это увеличивает полезную передачу энергии и уменьшает ее потери. Такая конструкция похожа на керамическое жало, из-за чего часто путаются покупатели. О таких моделях мы поговорим чуть позже.

Устройство инструмента

Паяльник применяют для контролируемого нагрева рабочей зоны. Эту технологию используют для крепления радиодеталей и сборки различных конструкций, демонтажных и ремонтных операций. Различают низко,- и высокотемпературное воздействие с пороговым значением +450°С. Однако решающее значение имеют особенности конкретного процесса.

Паяльники небольшой мощности

Устройство инструмента для пайки тонких проводников (0,05-0,15 мм) показано на рис. а). Нагревательная спираль (2) изготовлена из устойчивой к высокой температуре нихромовой проволоки, которая намотана на керамический цилиндр. Этот узел установлен внутри медного жала (1), жестко закреплен бронзовой гайкой (3). На чертеже также изображены следующие компоненты:

• стальная трубка (4);
• предохранительный кожух (5) с уплотнительным кольцом (6);
• контактная клемма (7);
• витой провод питания (9);
• ручка (8) из термостойкого полимера, эбонита или другого подходящего материала.

На рисунке б) показан мини паяльник с металлическим жалом (1), установленном внутри трубки из фарфора (4). Мощность потребления подобных паяльников составляет 20-35 Вт. Для организации электропитания применяют понижающие трансформаторы на 24 (48) V.

На следующем рисунке изображена конструкция для пайки проводов, установленных в стеклянном изоляторе. Жало (4) создано из стальной проволоки с малым радиусом закругления.

Чтобы исключить чрезмерное воздействие нагрева, пайку выполняют в импульсном режиме. Температура паяльника в этом варианте повышается быстро, что позволяет выполнять операции без лишних затрат времени с экономным потреблением электроэнергии. Жало создают из проволоки, причем рабочую зону опиливают для создания необходимых размеров контакта.

Набор комплектуют блоком питания с таймером. Регулируют не только потребляемую мощность, но и длительность импульсов для поддержания оптимальных параметров пайки.

К сведению. Низкая теплоемкость миниатюрного жала заставляет использовать высокотемпературный режим. При ошибках в настройке не исключен чрезмерный перегрев рабочей зоны.

Чтобы продлить срок службы инструмента, применяют крепление около нагревательного элемента. После износа с его помощью устанавливают новое жало. Такой узел пригодится для фиксации специальных сменных насадок. Некоторые сложные модели оснащают устройствами отсоса лишнего припоя и газов. Промышленные паяльники дополняют механизмом подачи расходных материалов в рабочую зону.

Газовый паяльник

В этой конструкции для разогрева жала применяют горение газа. Явным преимуществом этого инженерного решения является независимость от источников электропитания. Такими паяльниками удобно пользоваться для ремонтных работ на открытом воздухе.

Инфракрасный паяльник

Такие изделия обеспечивают нагрев бесконтактным способом с помощью излучения в инфракрасном диапазоне волн. С его помощью формируют достаточно большую рабочую зону. Однако ее сложно контролировать с высокой точностью. В этом варианте значительная часть электроэнергии используется попусту на обогрев окружающего пространства.

Паяльная станция

В этом комплекте стрелкой обозначен «воздушный паяльник». Его конструкция подобна бытовому (строительному) фену. В толстой рукоятке встроен вентилятор в комплекте с нагревательным элементом. При включении обеспечивается нагрев рабочей зоны. Температура контролируется с помощью датчиков, которые измеряют параметры потока горячего воздуха. Его ширину и форму корректируют специальными насадками (диффузорами).

К сведению. В некоторых наборах нагреватель и компрессор устанавливают в отдельном корпусе вместе с блоком питания, измерительными приборами, регуляторами. Паяльник присоединяют гибким шлангом.

Оборудование для соединения пластиковых труб

Такие паяльники применяют в комплекте с кольцевыми насадками. В них на несколько секунд вставляют трубы для нагрева до температуры плавления. Далее соединяют пластиковые компоненты в единую транспортную систему с надежными герметичными стыками.

Паяльник на базе энергосберегающей лампы

Домашние умельцы разработали еще одну схему создания импульсного паяльника — из энергосберегающей лампы. Сама лампа в конструкцию не входит, потребуются ее комплектующие.

Схема для сборки паяльника на базе энергосберегающей лампы

Перечень необходимых узлов и материалов:

• Преобразователь (или балласт) от люминесцентного светильника.
• Трансформатор с 220 вольт на любое низкое напряжение.
• Медная проволока толщиной 2-3 миллиметра.
• Крепеж.
• Провода.
• Сетевой шнур с вилкой.

В схему балласта от люминесцентного светильника вмешиваться не следует, она будет работать «как есть». Стабильность работы устройства и его безопасность обеспечивается средствами электронной схемы — терморезистор защитит от перегрева, а предохранитель — от короткого замыкания.

Первичная обмотка рабочего трансформатора подключается к выходным контактам балласта

Рабочий трасформатор следует намотать на любом доступном ферритовом кольце. Первичная обмотка содержит 10-120 витков прбода толщиной 0,5 мм.

Вторичная- это один виток толстой медной проволоки сечением 3-3,5 мм 2 К ней на болтовых или цанговых зажимах крепится жало из V- образного куска медной проволоки диаметром 1,5-2 мм.

Рукоятка и корпус выполняется из любого доступного материала.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Данная идея родилась, после того, как один хороший друг сделал аналогичный паяльник, где был использован ЭТ (электронный трансформатор) для питания галогенных ламп на 12 Вольт. По сути, я ничего нового не придумал, а только собрал аналогичный паяльник с применением более компактного и маломощного электронного трансформатора на 50 ватт. В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.

Обмотка на 12 Вольт состоит из 8-10 витков провода 0,8-1мм, нам нужно отмотать эту обмотку и мотать новую.

Силовая обмотка состоит всего из одного витка, намотка делается шиной с сечением 5-6 мм. В моем случае в качестве шины использовался экран от телевизионного кабеля.

После намотки обмотке нужно предать некую стойкость. Для этого с боковых сторон сердечника вставлены кусочки картона. Ранее у меня имелся немецкий паяльник в виде пистолета. Основа работы такого паяльника та же, что и у импульсного, только в нем применен сетевой трансформатор. Работать этим паяльником крайне неудобно из-за большого веса, а при долговременном включении трансформатор перегревается очень сильно (однажды даже перегорела сетевая обмотка, пришлось мотать самому).

В нашей же схеме нет таких недостатков, даже без теплоотводов тепловыделение на ключах незначительное. Концы шины попросту запаяны к держателю жала, тепловыделения тут практически нет, значит припой будет держаться.

Плату электронного трансформатора укрепил с помощью обычного силикона, никаких дополнительных примочек и приспособлений не использовал. Схема таких ЭТ стандартная — полумостовой инвертор, в отличии от схем производителя Taschibra, этот блок достаточно стабилен, тут нет отдельного трансформатора ОС, а базовые обмотки ключей намотаны на основном трансформаторе. Схему смотрим ниже.

В ходе работы обмотка не греется, но при долговременном включение теплота передается от жала к обмотке.

Паяльник получился достаточно легким, жало греется всего за 5-6 секунд.Его можно использовать для монтажных работ, но для более масштабных дел (лужение плат и т.п.) такой паяльник не самый лучший вариант.

Устройство и принцип работы паяльника

Миниатюрный низковольтный паяльник.

Эти приспособления работают от электрического тока бытовой сети с напряжением 220 В. Устройства могут иметь различную мощность в зависимости от области применения.

Устройство паяльника, изготовленного различными производителями, может иметь незначительные отличия. Основными элементами конструкции любого электрического приспособления для пайки, работа которого основана на использовании нагревательного элемента, являются:

• стержень;
• нагревательный элемент;
• жало;
• держатель;
• электрический шнур для запитки от бытовой электросети.

Стержень, изготовленный из красной меди, нагревается при помощи нагревателя изготовленного из нихромовой проволоки определенного сечения или токопроводящей спецкерамики. Если в устройстве паяльника используется нихромовый нагреватель, то диаметр проволоки, из которой он изготовлен, зависит от мощности прибора. Нагрев стержня осуществляется до температуры плавления припоя. В изготовлении стержня нагревательного элемента применяется медь благодаря ее высокой теплопроводности. Нагревательный элемент передает тепло жалу инструмента.

Стержневой конец паяльника является рабочей частью инструмента, как правило, конец стержня имеет клиновидную форму. По этой причине этот конец стержня получил название жало.

Стержень паяльника закрепляется в металлической трубке. Для обеспечения его изоляции от нагревательного элемента вставляемый конец обматывается в изолирующий материал. Таким материалом, используемым в устройстве паяльника, может быть стеклоткань или слюда. Нихромовая нить наматывается поверх токоизолирующего материала.

Держатель паяльника имеет в своей конструкции канал, по которому проходит сетевой шнур, подающий напряжение на нагревательный инструмент. Держатель паяльника изготавливаться может из дерева или термостойкой пластмассы.

Преимущества и недостатки

Несколько слов о достоинствах и недостатках этих конструкций. Итак, в активе имеем следующие положительные качества:

• импульсный паяльник пистолет удобно держать в руке, кнопка включения находится под указательным пальцем;
• быстрый разогрев паяльника позволяет держать его отключенным, производя включение только по необходимости, что экономит электроэнергию;
• имеющаяся подсветка создаёт дополнительные удобства при пайке.

Имеются некоторые недостатки, проявляющиеся в работе импульсных устройств. Один из них связан с напряжённым режимом работы жал таких паяльников. Дело в том, что от величины сечения петли жала зависит скорость нагрева.

Если брать проволоку большого сечения, время разогрева, да и величина требуемого тока, увеличивается. Более тонкая проволока греется быстрее, однако и быстрее сгорает.

Это интересно: Инфракрасная паяльная станция своими руками — устройство, пайка

Самый быстрый паяльник — нагрев за 2 секунды!

Паяльник оснащен кнопкой клавишного типа, это значит, что он включен только тогда, когда вы держите кнопку нажатой, то есть не расходуется зря энергия и возрастает ресурс службы. Что касается нагревательного элемента, то в качестве него выступает кусок медного провода толщиной 1.7 мм. Итак, приступим к изготовлению.

Список материалов:

— трансформатор 220/12В (5А); — два винтовых зажима; — включатель клавишного типа 250В не менее 5А; — фанера; — медный провод сечением 1.7 мм; — кабель с вилкой; — брусок для изготовления ручки; — пару саморезов; — термоусадка; — изоляционная трубочка.

Список инструментов:

— клеевой пистолет; — дрель; — отвертка; — плоскогубцы; — термоусадка; — ножницы; — зажигалка; — бормашина.

Процесс изготовления паяльника:

Шаг первый. Добываем трансформатор

Для паяльника понадобится отыскать понижающий трансформатор 220/12 Вольт на 5А. Такие трансы довольно распространены, их часто используют в колонках, магнитофонах и прочей бытовой технике. Автор решил пожертвовать старой колонкой, разбираем и вытаскиваем трансформатор.

Шаг второй. Переделка трансформатора

Трансформатор нам предстоит переделать, в итоге он будет генерировать высокий ток, благодаря которому быстро разогревается медная проволока толщиной 1.7 мм. Суть переделки заключается в установке шины вместо штатной вторичной обмотки, то есть установка «силовой» обмотки.

Шаг третий. Установка жала и тестирование Обрежьте концы шины кусачками, их нужно выровнять. Далее устанавливаем на них винтовые зажимы, винты затягиваем хорошенько, чтобы был хороший контакт. Изготавливаем жало, для этого понадобится кусок медной проволоки толщиной 1.7 мм длиной примерно 4 см, сгибаем ее пополам в виде буквы «V», и зажимаем в зажимах.

Шаг четвертый. Делаем ручку

Для изготовления ручки понадобится брусок, а также кусок фанеры или доска. С помощью рашпиля и наждачной бумаги формируем желательную форму ручки. Далее вам понадобится дрель, сверлим вдоль всей ручки отверстие, через него будет проходить кабель. Также вам нужно вырезать окно под включатель, это можно сделать при помощи все той же дрели.

Шаг пятый. Сборка паяльника

Начнем с установки трансформатора, первым делом проведите провода через ручку, автор принципиально не использует паяльник для сборки паяльника, так как это смотрелось бы как-то не так. Он прикручивает провода к контактам трансформатора и потом изолирует термоусадкой. Но для верности все подобные узлы лучше припаять.

Прокладываем провода по канавкам и крепим трансформатор при помощи саморезов.

Что касается передней стенки, то в ней тоже должны быть вентиляционные отверстия, помимо этого сверлим отверстия под выводы шины. Ну, а в завершении приклеиваем и верхнюю крышку.

Шаг шестой. Тестируем!

Можно также попробовать сделать жало из стали, тогда оно будет раскаляться гораздо сильнее. Такой паяльник можно вполне использовать как выжигатель, им можно резать пластик, пенопласт и многое другое. Жала делаются очень просто, для каждого материала можно использовать свое жало. Удачи!

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Изготовление жала паяльника

Жало — самый простой, но, тем не менее, ответственный узел паяльника.

Медная проволока должна быть диаметром 1-2 миллиметра, крепить ее к токопроводным шинам следует болтовыми соединениями с шайбами. Если под рукой найдутся цанговые соединения на такой диаметр- то паяльник приобретет намного более эстетичный вид.

После нескольких пробных паек, возможно, придется изменить диаметр проволоки. Слишком тонкая будет перегреваться сама, и перегревать припаиваемые детали, слишком толстая, напротив, будет медленно прогреваться, задерживая основную работу.

Подбором толщины проволоки надо добиться разогрева жала до стабильной температуры за 5-7 секунд. Чрезмерное увеличение толщины приведет к росту потребляемой мощности и к перегреву вторичной обмотки выходного трансформатора. В ходе пробных паек нужно обязательно проверять степень ее нагрева, не допуская тления или даже воспламенения изоляции.
