Husqvarna 135 в работе распил бревна на скорость

Особенности использования

Правила безопасности и особенности использования бензопилы Хускварна 135:

от глушителя, цепи и шины могут отлетать искры, позаботьтесь о средствах пожаротушения неподалеку от места применения бензопилы;
применяйте защитную экипировку во время работы, надевайте щиток на руку, плотную одежду, защитную маску, наушники, рукавицы, поглощающие вибрацию;
никогда не начинайте распил концом шины;
погружайте пилу в древесину сверху вниз, начиная от верхнего края бревна;
пилите всем полотном, чтобы минимизировать отдачу от инструмента;
не допускайте детей и животных к месту использования бензопилы.

Повседневные пилы

Эти бензопилы идеально подходят домовладельцам для хобби и несложных задач резки. Они просты в запуске и эксплуатации, эргономичны и оснащены мощным двигателем X-Torq для снижения выбросов.

Husqvarna 120 Mark II

Бензопила начального уровня для повседневных задач оснащенная двигателем X-Torq с пониженным расходом топлива и выбросом вредных веществ. Husqvarna 120 предназначена для домовладельцев, которым нужен легкий и эффективный режущий инструмент. Лучше всего она подходит для обрезки сучьев на приусадебном участке и других любительских задач. Легкий для пуска и простой в обслуживании, этот инструмент не займет много места в сарае или гараже в любое время года.

Husqvarna 130

Получайте удовольствие ежедневно с этой бензопилой Husqvarna, которая всегда готова прийти на помощь. Husqvarna 130 предназначена для работ на приусадебном участке, позволяя легко распилить дрова, обрезать ветки и даже свалить небольшое дерево. При цене до 12000 рублей она обеспечивает неплохую мощность и является одной из лучших по соотношению цена / качество.

Husqvarna 240 (большой обзор Husqvarna 240)

Прекрасная пила обеспечивающая мощность, необходимую для выполнения работ средней сложности. Легкая в старте, она хорошо зарекомендовала себя среди владельцев и обладает отличными функциями безопасности. Амортизаторы и антивибрационная система делают её очень плавной в работе. Хускварна 240 — это умная покупка.

Husqvarna 120i

Ищете идеальную маленькую аккумуляторную бензопилу? Husqvarna 120i — это легкая и простая в пользовании пила, которая годится для обрезки веток и валки небольших деревьев. Интуитивно понятный механизм управления позволяет легко стартовать, а инерционный тормоз цепи гарантирует простоту работы. Энергосберегающий режим savE предотвращает разряд батареи, а низкий уровень шума позволит вам работать, не мешая соседям.

Husqvarna 135 (подробнее о Husqvarna 135)

Благодаря небольшому весу эта бензопила годится для пилки бревен умеренной толщины, валки небольших деревьев или заготовки дров. Для обеспечения большего комфорта бензопила Husqvarna 135 оснащена устройством автоматического возврата, которое восстанавливает правильное положение цепи при выключении, тем самым ускоряя повторный запуск механизма.

Husqvarna 135 Mark II

Идеальная садовая бензопила для периодических задач, таких как заготовка дров. Невероятно простая в запуске и работе, Husqvarna 135 Mark II оснащена натяжителем цепи с боковым креплением, предназначенным для более простой регулировки цепи. Мощный двигатель X-Torq позволяет снизить расход топлива до 20% и уменьшить выделения выбросов на 75%. Устройство автоматического возврата и воздушный фильтр с защелкивающейся крышкой замка, которая позволяет вам очистить воздушный фильтр за считанные секунды, уменьшат простои и сократят сроки работ.

Описание

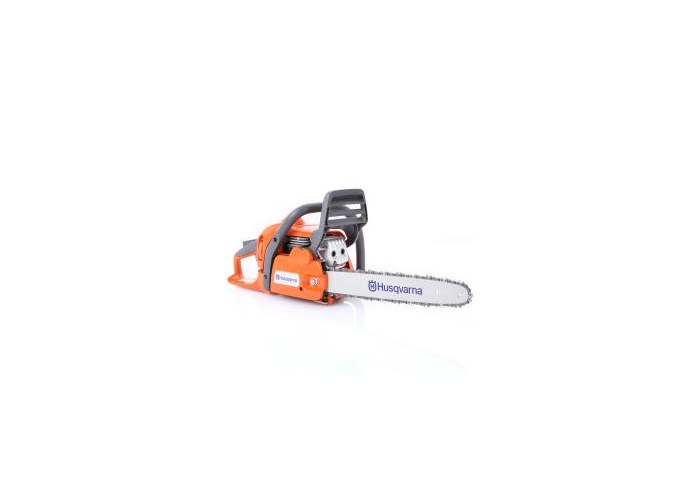

Цепная пила Husqvarna 137 оборудована двухтактным карбюраторным двигателем внутреннего сгорания (X-Torq — технология, снижающая расход топлива, очищающая качество выхлопа) мощностью 2,18 лошадиных сил (1,6 кВт). В ручной инерционный стартер, отвечающий за запуск бензопилы, встроена дополнительная пружина, облегчающая процедуру пуска.

Бензопила Husqvarna в работе

Для увеличения ресурса фильтра, а также для улучшения работоспособности инструмента производителем была установлена двойная принудительная очистка поступающего в двигатель воздуха «Эйр Инжекшн». В этом инструменте уникально все, даже самостоятельно настраивающийся карбюратор, благодаря установленной системе «Авто Тюн».

Детали пилы для безопасной работы:

инерционный тормоз цепи — срабатывает за доли секунды при отдаче;
щиток защиты рук — задействует при соприкосновении с рукой тормозную систему;
с системой «Лоу Виб» воздействие вибрации снижается в разы;
наличие глушителя защищает органы слуха от повреждения, во время работы с инструментом.

Система натяжения цепи у бензопилы “Хускварна” 137 размещена в боковой части инструмента. Система натяжения инструментальная, регулировка производится входящим в комплектацию универсальным ключом-отверткой. Смазка на цепь подается встроенным масляным насосом автоматически при движущейся цепи, на холостом ходу подача масла прекращается. Применяются как оригинальные шины размером 13-15 дюймов, так и шины от других изготовителей.

Цепь Husqvarna

Производителем рекомендованы оригинальные цепи Husqvarna H30 с шагом 0,325. Ведущая звездочка имеет 7 звеньев. Масса бензопилы Husqvarna 137 в полном снаряжении — 5,5 кг, без оснастки — 4,6 кг.

Преимущества бензопилы Husqvarna 137:

небольшой вес бензопилы;
хорошая мощность;
система двойной очистки воздуха “Эйр Инжекшн”;
наличие самонастраивающегося карбюратора Walbro WT-660;
установленная антивибрационная система “Лов Виб”;
инструментальное натяжение цепного механизма;
двухтактный мотор (технология X-Torq);
цепной инерционный тормоз со щитком;
встроенный маслонасос, подающий смазку к цепи во время ее движения;
качественная сборка;
отличная ремонтопригодность, наличие запасных частей.

Недостатки бензопилы Husqvarna 137:

пила уже больше не выпускается, снята с производства;
высокая стоимость бензопилы;
шумность при работе.

Это интересно: Как сделать лодочный мотор из бензопилы своими руками — расписываем по порядку

Заводская комплектация

Включает:

инструкцию по эксплуатации, отражающую все возможные нюансы ее использования, подготовку к запуску, рекомендации по эксплуатации и диагностике и устранения неполадок, в т.ч. и регулировку карбюратора;
саму бензопилу «Хускварна» 135;
универсальный свечной ключ;
кожух на шину для безопасной транспортировки бензопилы «Хускварна»;
картонную упаковку.

‘;document.body.appendChild(d);document.pnctLoadStarted=(new%20Date()).getTime();document.pnctCnclLoad=function(){document.pnctLoadStarted=0;pl=document.getElementById(‘pnctPreloader’);if(pl)pl.parentNode.removeChild(pl)};document.getElementById(‘pnctCancelBtn’).addEventListener(‘click’,function(e){e.preventDefault();document.pnctCnclLoad()});setTimeout(function(){var%20st=document.pnctLoadStarted;if(st>0&&((new%20Date()).getTime()-st>=14000)){document.pnctCnclLoad();alert(‘%3C%3F%3DYii%3A%3At%28%22uniprogy%22%2C+%22Unfortunately%2C+the+image+search+is+not+available.%22%29%3F%3E’)}},15000);var%20e=document.createElement(‘script’);e.setAttribute(‘type’,’text/javascript’);e.setAttribute(‘charset’,’UTF-8′);e.setAttribute(‘src’,’//postila.ru/post.js?ver=1&m=b&rnd=’+Math.random()*99999999);document.body.appendChild(e)})());»>

Обзор моделей бензопил их отличие

Чтобы выбрать инструмент для работы, необходимо ознакомиться с несколькими моделями, узнать их различие и купить подходящую пилу под запрос.

Бензопила Хускварна 236 предназначена для бытового использования. Она может быть оснащена шиной в см. Все вышеперечисленные опции в инструменте имеются, обеспечивая лёгкий запуск даже в зимнее время. Она экономично расходует горючее и в два раза сократился выброс продуктов сгорания.

Мощность бензопилы Husqvarna 236 составляет 1,9 л. с. или 1400 Вт. С небольшой шиной и весом 4.6 кг ей удобно постригать деревья в саду, измельчать ветки и распиливать небольшие брёвна, только не лиственницу.

Бензопила Хускварна 142 относится к полупрофессиональному инструменту. Она применяется на зимней заготовке дров в сельской местности. Зимой при минусовой температуре заводится с четвёртого раза. Особо отмечается изогнутая рукоятка, позволяющая делать удобный хват. С этим инструментом можно работать на высоте:

удобная для удержания ручка;
лёгкий запуск обеспечивает стартовая пружина;
цепной инерционный тормоз уменьшает отдачу при запиливании древесины;
равномерное распределение веса с разделением блоков мотора и топливного бака дополнительно уменьшает вибрацию;
кованый трёхсекционный коленвал увеличивает мощность пилы.

Работать на высоте можно не с любым инструментом. На лесах трудно сохранять равновесие под нагрузкой. Поэтому лицам, связанным с возведением дачных построек подойдёт именно эта, надёжная бензопила Хускварна 142 американского производства.

Технические характеристики пилы:

мощность двухтактного двигателя – 1,9 кВт;
максимальный объём топлива – 410 см3;
емкость для масла – 200 см3;
длина шин – 33-38 см;
общий вес до заправки – 4,6 кг.

Бензопила Husqvarna 240 – образец бытового инструмента нового поколения. Новой опцией, вдобавок к перечисленным, характерным для всех пил Хускварна, стал улавливатель разорванной цепи. Травмоопасный фактор ликвидирован. Мощность и работоспособность пилы расширяет зону использования до полупрофессиональной.

Технические показатели бензопилы Husqvarna 240:

объём рабочей камеры двигателя 38,2 см3;
мощность двигателя – 1,5 кВт;
ёмкость бака под горючее – 0,4 л;
длина шины — 38 см;
маслонасос с постоянным расходом на смазку.

При работе с инструментом необходимо следовать пунктам инструкции по эксплуатации. Именно эту марку бензопил назвали в числе трёх, обладающих:

двигателем с высоким ресурсом;
изменённой в лучшую сторону очисткой горючего перед впрыском;
продуманной системой центровки и амортизации узлов для снижения вибрации.

Если проведена правильная обкатка пилы, используются масла, горючее и присадки в соответствии инструкции, во время проводится ТО, срок службы продлится дольше двух лет, гарантированных производителем.

Бензопила Husqvarna 135 самая лёгкая конструкция, всего 4,4 кг без заправки топливом, маслом и пильного узла. Пила имеет двигатель 1,5 л. с., бачок под горючее – 0,37 л. Рекомендованные шины – 36-38 см. Отличие в оборудовании:

наличие металлического упора для распила круглых брёвен, в других любительских моделях этот шип выполнен из пластмассы;
удобная крышка с быстрым съёмом для проверки свечей;
многоразовые воздушные фильтры с лёгкой заменой.
мягкие резиновые ручки имеют удобный захват.

Бензопила Хускварна 137 выпущена в 2005 году для любителей, но с мощным двигателем 2,2 л. с. и бачком под топливо 410 см3. В этой модели усовершенствованная система зажигания с лёгким запуском. Используется длина шины 33-38 см. Для этой пилы производитель советует использовать цепь собственного производства, Н 30, ведущее звено должно быть толщиной 1,3 см.

Для того чтобы пила работала безотказно, следует соблюдать условия эксплуатации, так как именно эта модель не терпит вольного обращения:

настроить пильный механизм;
смазать цепь рекомендованным составом на холостом ходу;
заполнить карбюратор фирменной смесью;
запустить стартёром пилу.

Первые 10 часов работы пилить, не нагружая механизм, дать притереться сопряжённым узлам. Для тех, кто редко пользуется пильным инструментом, производитель усовершенствовал систему запуска. Специальная пружина разворачивает коленвал, чтобы пуск прошёл без особых усилий. Позаимствован у профессионалов механизм зажигания. В результате пила получила шутливый отзыв благодарного покупателя – не заправляется сама и не хочет пилить, если за неё не держаться руками.

В обзоре собраны сведения о наиболее часто покупаемых любительских бензопилах и их особенностях. Какую из них выбрать – решать покупателю.

Поэтапная регулировка

Специалисты рекомендуют производить самостоятельную регулировку карбюратора в рассматриваемой модели, придерживаясь следующего плана:

В первую очередь нужно отрегулировать 1 винт, затем приступить ко второму и только в последнюю очередь заняться регулировкой винта, отвечающего за работу холостого хода.
Далее необходимо определить, какие самые большие обороты холостого хода. Для этого нужно аккуратно поворачивать 1 винт по ходу часовой стрелки. Найдя самый большой показатель, элемент следует провернуть на ¼ оборота против хода часовой стрелки. Если в ходе этой операции цепь продолжит вращение, работая на холостом ходу, винт Т нужно медленно поворачивать против часовой стрелки, пока цепь не прекратит вращение.
Используя для регулировки винт Н, реально изменить как мощность агрегата, так и частоту его оборотов. Однако стоит иметь в виду, если карбюратор длительное время будет работать за счет обыденной смеси и на повышенных оборотах, это может стать причиной выхода из строя бензопилы.
Для проведения регулировки винта Н нужно сделать следующие шаги:

прогреть двигатель агрегата на протяжении 15-20 секунд, выбрав режим полного хода;
повернуть на ¼ оборота Н-элемент против часовой стрелки;
оставить двигатель в рабочем состоянии на 10-15 секунд;
при помощи тахометра проанализировать, каков показатель максимальных оборотов;
если полученные данные не совпадут с паспортными, процесс следует вновь повторить.

Читать также: Самоделки для гаража своими руками приспособы

Понять, что регулировка произведена правильно поможет четырехтактный звук двигателя. Если смесь после регулировки окажется слишком обедненной агрегат будет издавать визжащий звук. При слишком насыщенной смеси из глушителя начнет появляться дым. Если в арсенале домашних умельцев имеется прибор под названием тахометр, то можно приступить к самостоятельной регулировке Н-винта. При иных обстоятельствах лучше обратиться за помощью к специалистам.

После того как первые элементы будут отрегулированы, можно заняться регулировкой винта холостого хода, производя операцию в следующей последовательности:

активировав работу двигателя, следует аккуратно начать поворачивать винт Т по ходу часовой стрелки;
поворачивать элемент необходимо до тех пор, пока не начнет вращаться цепь агрегата;
на следующем этапе винт нужно начать поворачивать в обратном направлении, чтобы остановить вращающие движения цепи.

Понять, что удалось верно установить число холостых оборотов, поможет равномерная работа двигателя, в любых направлениях, с необходимым запасом оборотов, во время вращения цепи.

Самостоятельно понять, что работу удалось сделать правильно, удастся по работе двигателя, который должен моментально разгоняться и издавать четырехтактный звук на полном газу. Если же агрегат будет запускаться с затруднениями, двигатель не сможет незамедлительно разогнаться, следует вновь произвести повторную регулировку первого винта, чтобы обогатить обедненную смесь.

Современные бензопилы имеют сложную систему и состоят из нескольких основных узлов, которые периодически требуют обслуживания и регулировки. В этой статье поговорим о том, как отрегулировать карбюратор на бензопиле Хускварна.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

алюминиевый корпус (цельный, литой);
жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
поплавковая камера;
диффузор;
распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

когда запускается двигатель, открывается воздушная заслонка;
из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
такие же действия проделайте с винтом Н;
бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).

ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
не отрегулировано зажигание.

Базовая комплектация

Базовая комплектация бензопилы Husqvarna:

упаковка — картонный короб;
инструкция по эксплуатации с гарантийным талоном;
ручной тормоз (расположен со стороны правой руки);
выключатель запуска и остановки инструмента;
винты регулировки карбюратора;
глушитель;
пильная цепь, звездочка, полотно шины;
ручка задняя, с защитой правой руки;
крышка сцепления (доступна для моделей 135 и 135е);
защита для пильного полотна;
универсальный ключ для сборки.

Полный обзор составляющих и рабочих частей бензопилы указан в инструкции к инструменту.

Страна сборки и производства, согласно мануалу модели Хускварна 135 — Швеция. В зависимости от серии выпуска могут встречаться бензопилы, собранные на фирменной заводе Husqvarna в США или Китае. Чтобы убедиться в подлинности инструмента, рекомендуем сверять серийные номера изделий, пользуясь базой поиска на сайте официального производителя.

Обзор некоторых вариантов

Мы расскажем о двух самых популярных конструкциях, которые обеспечивают наилучшее качество при работе, и вы сами определите, что удобнее и предпочтительнее в вашем случае.

Самодельный вариант

Для начала рассмотрим, как изготовить приспособление для распиловки бревен бензопилой своими руками.

Инструкция по проведению работ имеет следующий вид:

Лучше всего использовать каркас от старой школьной парты или трубу квадратного сечения со стороной 20х20 или немного больше.
В первую очередь изготавливаются два зажима, это элементы длиной 50-60 см, на одном торце которых приваривается поперечина с двумя отверстиями под стяжные болты и небольшим выступом посередине для зажима шины, сверху крепится элемент такой же конфигурации, на фото ниже показаны уже готовые элементы, как видите все довольно просто, и, имея под рукой сварочный аппарат, можно сделать их очень быстро.

Зажимы должны быть такого размера, чтобы ширина расположения болтов была немного больше, чем высота шины

Чтобы производить продольное пиление бревна бензопилой, необходима опорная рама, ширина которой должна быть на 7-8 сантиметров меньше длины, к двум из сторон перпендикулярно приваривается два элемента длиной 10 см, они должны быть чуть больше, чтобы в них заходили зажимы, в них надо установить два фиксирующих болта, для этого сверлится отверстие и привариваются гайки, чтобы в них закручивать крепеж, посередине приваривается ручка для удобства перемещения.
Система собирается следующим способом: вначале зажимы вставляются в пазы, после чего вставляется шина бензопилы и тщательно фиксируется. Расстояние подбирается в зависимости от того, на какой толщине необходимо проводить пиление. Чтобы понять, как это делается, посмотрите на фото, где показана конструкция в собранном виде, цена вопроса – несколько металлических элементов и аренда сварки на час.

Так выглядит устройство после сборки

Теперь расскажем, как распилить бревно на доски бензопилой с помощью данной конструкции:

Вам понадобятся два козла, которые будут служить опорами, они должны быть такой высоты, чтобы обеспечивать удобство работы.
В качестве направляющей лучше всего подойдет надежная металлическая рейка или прочная доска. Можно изготовить этот элемент из уголка или других металлических изделий.
Снизу ставится бревно, которое нужно выставлять на нужную высоту, после чего можно начинать работу. После первого прохода бревно приподнимается на нужную высоту, и процесс повторяется.

Работа производится достаточно просто, главное – выставлять все точно и фиксировать надежно

Важно! Не забывайте о том, что для работы на бензопиле должна быть установлена цепь для продольной резки деревянных изделий, это обеспечит высокую скорость и качественное пиление

Готовое решение

Очень популярен вариант Биг Милл Тимберджиг, это специальный комплект для оборудования мини пилорамы. Распиловка бревна на доски бензопилой с помощью этого устройства проста и эффективна.

Приобретая данный вариант, вы получаете все необходимое, расскажем о том, как организовать резку бревен:

Конструкция очень продумана и отличается простотой и надежностью

Вначале нужно соединить между собой две прочные и ровные доски , в результате у вас должна получиться Т-образная конструкция. Это будет упорная линейка.
Далее сделайте два Г-образных упора , в комплекте поставки есть уголки, которые предназначены именно для этих целей.
Подкатите бревно и расположите его на удобных и надежных брусках . К его торцам саморезами прикрепить опоры, использовать гвозди не стоит, так как их намного сложнее вынимать впоследствии.
Далее к установленным деревянным опорам крепится линейка , это делается посредством зажимов, которые также идут в комплекте, при этом помните, что линия пропила идет не по краю направляющей, а на 10 миллиметров выше.
Перед тем, как осуществить распил бревна на доски бензопилой, советуем приподнять одну сторону примерно на 30 градусов , так работать будет намного удобнее. Зафиксируйте данное положение с помощью двух опор, если вам что-то непонятно в описании, посмотрите на фото, на нем все показано наглядно, кроме того, в комплекте всегда идет инструкция с подробными схемами.

Как распустить бревно на доски бензопилой? Данное устройство позволяет делать это легко и быстро

Распустить бревна или брус на доски можно и без пилорамы или другого массивного оборудования, обычная бензопила после небольшой модернизации может стать вашим лучшим помощником. Видео в этой статье поможет разобраться в данной теме еще лучше.

Устройство, инструкция по техническому обслуживанию

Устройство бензопилы Хускварна 135:

корпус с топливным баком, масляным баком;
рукоятки-держатели — передняя, задняя;
пильное полотно — шина, цепь.

Правила технического обслуживания бензопилы Хускварна 135:

выполните сборку бензопилы по инструкции к инструменту;
приготовьте топливную смесь, если планируете сразу начать работу с пилой, залейте смесь и начните работу, согласно мануалу;
регулировку карбюратора производите винтом холостого хода, помните, что карбюратор регулируется еще на заводе во время сборки пилы, рекомендуемое количество оборотов на рабочем ходу составляет 9000 в минуту;
проверяйте состояние глушителя каждый раз перед началом работы;
продолжительность хранения топливной смеси — 4 недели;
каждые 50 часов работы очищайте воздушный фильтр;
замена свечи зажигания проводится раз в 30 дней.

Топливо и масло, смазочные материалы для Husqvarna 135

Рекомендованный вид масла для создания топливной смеси: 2-тактное масло Husqvarna HP. Соотношение смешивания для топливной смеси равно 50:1. Вид бензина для заправки бензопилы: АИ-92, АИ-95. Для смазывания цепи и шины используйте фирменные масла Husqvarna. Периодичность смазывания: цепь и шина должны быть смазаны постоянно, пока бензопила находится в рабочем состоянии, пока происходит ее эксплуатация.

Согласно техническим нормам, замена топливной смеси производится после обкатки, то есть, после 5 часов использования инструмента, а далее по мере расходования топлива. Замена масла выполняется также после обкатки и в дальнейшем каждые 40-50 часов работы (примерно раз в 90 дней).

Продолжительность работы бензопилы Хускварна 135

Бензопила Хускварна 135 рассчитана на 30-40 минут работы при полном топливном баке. Скорость расходования топлива неодинакова и зависит от режима работы, количество оборотов двигателя, нагрузки на инструмент и частоты включения и выключения двигателя в процессе пиления. Во время обкатки расходуется меньше горючего, поскольку бензопила не работает в полную силу. По окончанию обкатки расход может увеличиться.

Неисправности	Причина	Способ устранения
1. Бензопила не заводится	Некачественное топливо; засор воздушного фильтра, проблема со свечой зажигания	Замените топливо, очистите фильтр, осмотрите свечу зажигания на предмет наличия нагара, снимите нагар или замените свечу
2. Во время работы идет черный дым	Бензин низкого качества, избыток масла, некачественное масло в смеси	Горючие и смазочные вещества рекомендуется использовать только производства Хускварна, допускается применение ГСМ Чемпион и Партнер

Выбор топлива

Какое выбрать топливо для бензопилы – это вопрос непраздный, от него напрямую зависит успешность работы агрегата. По существующим канонам хороший бензин для бензопилы считается не этилированный, а высокооктановый от проверенного производителя. Чем чище топливо, тем лучше. Если бензин хранился в канистре год-полтора, то это отрицательно скажется на характере работы устройства, поэтому готовить субстанцию следует перед самым началом работы.

Важно отслеживать, чтобы в топливе отсутствовал спирт, какие-либо присадки, которые могут нарушить функционирование силовой установки. Специалисты до сих пор ведут дискуссии, что лучше 95 или 92

Первый имеет более устойчивые показатели по детонации, но чаще всего все же применяют 92-й. Причина проста: вопросы нередко возникают к 95-му, в нем большое количество различных присадок, которые плохо влияют на работу движка пилы. Возникает микродетонация (импульс поршня в противоположный ход), которая имеет место практически при каждом обороте коленчатого вала. Если октановое число еще более высокое (98), то микроудары станут еще более интенсивными.

Последствия неправильного бензина на качестве работы агрегата могут быть только отрицательные:

Механизм с трудом будет запускаться.

Мощность будет минимальной.

Износ деталей будет происходить более интенсивно.

Особенности обрезки веток

Значительная часть травмоопасных ситуаций из-за обратных ударов возникает при обрезке толстых веток и сучьев, поэтому для этой работы лучше использовать легкий и более простой в работе инструмент садового класса.

Зачистку ствола удобнее начинать от вершины спиленного дерева до комля. Категорически запрещается пилить ветки концом гарнитуры. В таком варианте количество спонтанных отбросов и риски получения травмы увеличивается в разы.

При частом включении системы аварийной остановки двигатель инструмента и кинематика пилы подвергаются экстремальным нагрузкам, которые отрицательно сказываются на долговечности инструмента в целом.

Обкатка модели Husqvarna 135 16 X-Torq

Для того, чтобы новая бензопила Husqvarna 135 прослужила как можно дольше и не беспокоила своего владельца непредвиденными поломками, нужно правильно обкатать недавно купленный садовый инструмент.

Для этого нужно действовать в таком порядке:

Вначале потребуется приготовить подходящую топливную смесь, разбавлять которую нужно только в той пропорции, которую указывает производитель модели

При этом, отдельное внимание стоит уделить выбору моторного масла. Чтобы избежать серьезных поломок бензиновой пилы в дальнейшем, лучше всего постоянно использовать для приготовления горючего фирменное масло Husqvarna. Оно содержит все нужные компоненты, которые облегчат запуск мотора, сократят объемы выбрасываемых им отработанных газов, а также защитят ЦПГ двигателя от коррозии и нагара

Разбавлять масло нужно в чистом бензине марки АИ-92, купленном на проверенных АЗС; После этого нужно внести масло для смазки цепи. Для этого в устройстве бензопилы Husqvarna предусмотрен отдельный бачок; Затем нужно завести пилу, действуя строго по указаниям в руководстве по эксплуатации. После первого запуска двигатель садового инструмента примерно 15 минут должен проработать на холостых оборотах. При этом каждые 30–45 секунд оператор должен несколько раз резко нажимать на курок газа; Далее можно приступать распиливанию тонких веток. Работать сразу с толстой древесиной запрещено, так как повышенная нагрузка на двигатель бензопилы приведет к образованию заусенцев на стенках цилиндра ДВС; Распиливать тонкую древесину нужно до полной выработки первого бака. Затем потребуется заправить модель еще раз и приступить к работе с более толстой древесиной

Оно содержит все нужные компоненты, которые облегчат запуск мотора, сократят объемы выбрасываемых им отработанных газов, а также защитят ЦПГ двигателя от коррозии и нагара. Разбавлять масло нужно в чистом бензине марки АИ-92, купленном на проверенных АЗС; После этого нужно внести масло для смазки цепи. Для этого в устройстве бензопилы Husqvarna предусмотрен отдельный бачок; Затем нужно завести пилу, действуя строго по указаниям в руководстве по эксплуатации. После первого запуска двигатель садового инструмента примерно 15 минут должен проработать на холостых оборотах. При этом каждые 30–45 секунд оператор должен несколько раз резко нажимать на курок газа; Далее можно приступать распиливанию тонких веток. Работать сразу с толстой древесиной запрещено, так как повышенная нагрузка на двигатель бензопилы приведет к образованию заусенцев на стенках цилиндра ДВС; Распиливать тонкую древесину нужно до полной выработки первого бака. Затем потребуется заправить модель еще раз и приступить к работе с более толстой древесиной.

Чтобы повысить эффективность бензопилы, как во время обкатки, так и при последующей эксплуатации, нужно уделять особое внимание состоянию ее пильной гарнитуры. Своевременная заточка цепи позволяет садовому инструменту быстрее спиливать древесину и оставлять после себя ровную аккуратную линию распила. Эксплуатация бензопилы с не заточенной цепью не только ухудшит качество работы, но и создаст дополнительную нагрузку на двигатель модели

Эксплуатация бензопилы с не заточенной цепью не только ухудшит качество работы, но и создаст дополнительную нагрузку на двигатель модели.

Технические характеристики

При собственной массе 4,4 кг, корпус инструмента можно назвать компактным и эргономичным. Этому способствует компактное размещение внутреннего оборудования, топливного и масляного резервуаров.

Модель 135 комплектуется карбюраторным двухтактным силовым агрегатом, объемом 40,9 см3 и мощностью 2,0 л.с. Топливом служит точно дозированная в пропорции 50:1 смесь автомобильного бензина с моторным маслом для двухтактных высокооборотных приводов с воздушным охлаждением.

В достоинствах двигателя дополненного функцией X-Torq:

меньший на 20% по отношению к однотипным силовым агрегатам расход топлива и снижение выброса токсических соединений на 50-70%;
полуавтоматическое управление заслонкой карбюратора;
ручной стартер с системой быстрого запуска;
быстросъемный фильтр воздухозаборника;
наличие подкачивающего праймер-насоса;
минимальные показатели вибрации и рабочих шумов;
применение для ответственных узлов и механизмов двигателя кованой стали и нанесение износостойких покрытий, продлевающих моторесурс двигателя в среднем на 30%.

Герметичная катушка зажигания обеспечивает стабильное искрообразование на свече двигателя при работе инструмента в сложных погодных условиях.

Модель	Husqvarna 135
Производитель	Husqvarna
Производство (сборка)	США
Родина бренда	Швеция
Класс пилы	Бытовая
Мощность, л.с. (кВт)	2,0 (1,5)
Объем двигателя, см3	40,9
Шаг цепи, дюймы	3/8
Толщина цепи, мм	1,3
Объем топливного бака, л	0,37
Объем масляного бака, л	0,25
Длина шины, см (дюймы)	40 (16)
Количество звеньев	56
Гарантия, лет	1
Вес, кг	4,4
Инструкция	Скачать
