Husqvarna 135 цепь сколько звеньев

Цепь для бензопилы

Преимуществом этих моделей бензопил являются стандартные параметры цепей бензопилы. Подойдет практически любая цепь длинны по шине (40 сантиметров в общем случае) с шириной паза 1.3 миллиметра, шаг цепи — в зависимости от модели. Для начинающихся с «1» — 3/8″ — что справедливо для модели 135, для аналогов, начинающихся с «4» — 0,325″.

В любом случае для бензопилы можно использовать любые цепи, важно лишь следить за ее натяжкой. Для регулировки натяжения цепи следует использовать регулировочный винт и правило, по которому цепь не должна провисать на шине, сидеть довольно крепко, но в то же время не должна препятствовать вращению звездочки, в выключенном состоянии цепь должна легко прокручиваться по шине бензопилы рукой

Объявление:

Важная особенность при регулировке — в процессе работы цепь слегка растягивается, таким образом необходимо периодически контролировать ее натяжку. Правильной будет регулировка с шагом 1/4 оборота регулировочного винта.

Подготовительные этапы, запуск

Первым делом оператор бензопилы Husqvarna 135 должен правильно приготовить топливную смесь из 92-го бензина и оригинального хускварновского масла для двухтактных двигателей в соотношении 50/1 (на 1 л горючего берется 0,1 л масла).

Предлагаем следующий алгоритм действий, позволяющий правильно подготовить бензоинструмент к работе:

  • сборка цепной пилы;
  • монтаж гарнитуры;
  • натяжка цепного механизма;
  • заправка топливом бензопилы;
  • заливка масла для цепи (оригинальное хускварновское или трансмиссионное ER 90);
  • запуск агрегата;
  • проверка работы пилы на холостом ходу (может понадобиться регулировка карбюратора);
  • проверка срабатывания тормоза;
  • проверка подачи смазки.

Обкатка

Период сниженных нагрузок длится не более 10 часов. Вращающиеся и движущиеся части инструмента постепенно притираются друг к другу, как результат — увеличивается рабочий ресурс бензопилы.

Ремонт и обслуживание

Модель новая и запчастей на рынке мало. Однако замечено, что бензопила не склонна к серьезным поломкам, если ее грамотно эксплуатировать. Внутреннее устройство простое, поэтому мелкий ремонт или замену агрегатов можно произвести самостоятельно.

В результате наблюдений замечены следующие проблемы:

  • Сложно настроить карбюратор.
  • Скачки холостых оборотов.
  • Нестабильная работа двигателя в случае некачественного топлива или масла.
  • Повышение вибрации при скачках оборотов.
  • Выходят из строя свечи.
  • Быстро изнашивается «родная» цепь.
  • Вытекает масло из бочка, если пила лежит на боку.
  • Попадает воздух в систему, когда топливо полностью израсходуется.
  • Постоянная протечка масла несмотря на хорошую сборку.

Модель оснащается карбюратором Zara, который зарекомендовал себя только с хорошей стороны. Тем не менее с ним постоянно возникают проблемы: то двигатель глохнет на холостых оборотах, то во время работы обороты прыгают. Непонятно с чем это связано, но регулярно приходится глушить пилу и регулировать карбюратор. Это массовая проблема для всех бензопил данной модели, даже новых. В остальном серьезных недостатков не замечено. Пила исправно выполняет свою работу и не ломается при повышенных нагрузках.

Лучшие бензопилы Husqvarna профессионального класса

Бензопила используется для продолжительных работ в лесной полосе для валки деревьев, распиловки на брёвна. Инструмент эффективен при строительстве деревянных построек, применении в фермерских хозяйствах.

Пила взята на вооружение аварийными и спасательными службами. Мощность двигателя составляет 3.2~8.4л.с. при объёме 50~94см. Длина шины располагается в диапазоне 30~105см. Продолжительность рабочей смены достигает 12 часов без перерыва.

Husqvarna T435 9669972-12 – для высотных работ

Основная специализация мотопилы – проведение операций на высоте: срезание верхушек деревьев, удаление старых или изросших веток, отпиливание деревянных элементов кровли.

Инструмент отличает небольшая масса, компактные размеры, эргономичный дизайн и отличная развесовка. Предусмотрено надёжное крепление к монтажному поясу оператора. Предусмотрен уверенный и лёгкий запуск двигателя.

Плюсы:

  • Лёгкая, с компактными размерами мотопила.
  • Возможность надёжно удержать одной рукой в процессе работы.
  • Эффективное гашение вибрации.

Минусы:

  • Дорогие и ненадёжные свечи в комплекте.
  • Дорогие запчасти.

Husqvarna 61 9670624-88 – крепкий середнячок

Крепкая надёжная бензопила в линейке профессионального инструмента. Для изготовления картера применён лёгкий прочный сплав на основе алюминия и магния.

Двигатель оснащён трёхкомпонентным коленвалом. Внедрённые прогрессивные технические решения позволили увеличить моторесурс агрегата в тяжёлых условиях лесоповала.

Плюсы:

  • Приспособлена для условий лесоповала.
  • Возможность установки разных по длине шин.
  • Мощность.

Минусы:

  • Отсутствует система лёгкого запуска на холодную.
  • Проблемы с запчастями.

Husqvarna 365 SP 9670828-18 – идеальный профессионал

Мощный и очень надёжный инструмент с отличной балансировкой. Эргономичные ручки обеспечивают уверенный хват.

Комфортному применению способствует система лёгкого запуска, эффективная антивибрационная защита. За смазкой пильной цепи следит автоматическое устройство. Применена защита от вибрации для карбюратора. Оптимальное соотношение мощности и веса инструмента.

Плюсы:

  • Мощная, надёжная и неубиваемая мотопила.
  • Противостоит тяжёлым условиям на лесоповале.
  • Уверенный запуск даже в холода.

Минусы:

Пользователями отмечены только положительные характеристики

Husqvarna 372 XP 9657029-18 – для очень тяжёлых условий

Бензопила, специально спроектированная для выполнения операций в самых сложных условиях лесоповала.

Инструмент отличается прочностью, умеренным весом, мощным бензиновым двигателем и высокой производительностью. Повышению надёжности способствует вибрационная защита карбюратора при работе на больших скоростях и нагрузках.

Плюсы:

  • Высокая производительность и скорость пиления.
  • Экономичность, почти нет вредных выхлопов.
  • Эксплуатация в жару и сильные морозы.

Минусы:

  • Тяжёлая с непривычки.
  • Требует тщательной подготовки топлива.

Husqvarna 365H 9650779-18 – для работы в глубоком снегу

Надёжная мотопила, сконструированная для зимних условий. Отличная балансировка, грамотное расположение узлов, длинные и удобные ручки позволяют успешно применять бензопилу в глубоких сугробах.

Мощный двигатель с высокими оборотами гарантированно распилит деревья с плотной или влажной древесиной.

Плюсы:

  • Мощная пила для работы на заснеженных участках.
  • Поворотные рукоятки.
  • Умеренный вес.

Минусы:

  • Весьма высокая цена.
  • Лопается пластик в сильные морозы.

Инструкция по эксплуатации

Чему учит эксплуатационная инструкция? Она обязательна к прочтению новоявленным владельцам цепной пилы Husqvarna, однако и бывалым будет интересно изучить особенности данного агрегата.

Устройство бензопилы

Основные разделы руководства:

Схема, сборка, деталировка бензопилы.
Характеристики модели 135.
Комплектация бензопилы “Хускварна” 135.
Меры предосторожности.
Принципы работы с бензоинструментом.
Этапы введения в работу цепной пилы, порядок ее запуска.
Обкатка.
Техобслуживание.
Неполадки бензопилы Husqvarna 135.

Правила техники безопасности при работе пилой:

  • использовать средства защиты при каждой работе с бензопилой “Хускварна” 135;
  • проводить работы на открытом пространстве (не в помещении) при отсутствии посторонних;
  • выполнять работы только исправным инструментом;
  • соблюдать меры безопасности при заправке бензопилы (выполнять заправку пилы не ближе чем в 5 м от места проведения работ);
  • не разбирать работающую бензопилу.
  • не пилить тупой цепью;
  • пилить только всей шиной, не ее концом (риск отдачи).

Первый запуск

Подготовка к запуску бензопилы Husqvarna 135:

  • Монтируется пильная гарнитура, натягивается режущая система.
  • Готовится топливная смесь и производится заправка бензопилы (на 1 л бензина марки АИ-92 берется 100 мл масла для 2-х тактных двигателей от “Хускварна”.
  • Масляный бачок заполняется хускварновской цепной смазкой.
  • Проверка надежности крепежей.
  • Бензопила Husqvarna запускается согласно указаниям в руководстве.
  • При работающем двигателе проверяются: холостые обороты; срабатывание цепного тормоза; подача цепной смазки.
  • Работы по очистке бензоинструмента: корпус, фильтр, свеча, звездочка, гарнитура, карбюратор.
  • Смазочные работы: звездочка, редуктор.
  • Заточка режущей цепи.
  • Ремонтные и наладочно-отладочные работы.

Теория и принципы работы топливной системы, конструкция карбюратора

Принцип работы карбюратора

В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.

Рисунок 1. Схема принципа работы карбюратора бензопилы

Схема принципа работы карбюратора бензопилы

Рисунок 2. Карбюратор бензопилы Хускварна 137

Карбюратор бензопилы Хускварна 137

Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем

Составляющие части любого карбюратора это:

  • алюминиевый корпус (цельный, литой);
  • жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
  • поплавковая камера;
  • диффузор;
  • распылитель.

На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:

  • когда запускается двигатель, открывается воздушная заслонка;
  • из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
  • далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
  • последний этап — попадание смеси в камеру сгорания двигателя.

Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.

Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:

Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Таблица пропорций масляно-топливной смеси для бензопил Хускварна

Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.

Пошаговая последовательность процесса регулировки

Прежде чем приступить к регулировке, запомните:

  • регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
  • затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
  • перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
  • для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.

Регулировка карбюратора пошагово:

  • винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
  • такие же действия проделайте с винтом Н;
  • бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
  • если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
  • ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
  • жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
  • не отрегулировано зажигание.

Технические характеристики

При собственной массе 4,4 кг, корпус инструмента можно назвать компактным и эргономичным. Этому способствует компактное размещение внутреннего оборудования, топливного и масляного резервуаров.

Модель 135 комплектуется карбюраторным двухтактным силовым агрегатом, объемом 40,9 см3 и мощностью 2,0 л.с. Топливом служит точно дозированная в пропорции 50:1 смесь автомобильного бензина с моторным маслом для двухтактных высокооборотных приводов с воздушным охлаждением.

В достоинствах двигателя дополненного функцией X-Torq:

  • меньший на 20% по отношению к однотипным силовым агрегатам расход топлива и снижение выброса токсических соединений на 50-70%;
  • полуавтоматическое управление заслонкой карбюратора;
  • ручной стартер с системой быстрого запуска;
  • быстросъемный фильтр воздухозаборника;
  • наличие подкачивающего праймер-насоса;
  • минимальные показатели вибрации и рабочих шумов;
  • применение для ответственных узлов и механизмов двигателя кованой стали и нанесение износостойких покрытий, продлевающих моторесурс двигателя в среднем на 30%.

Герметичная катушка зажигания обеспечивает стабильное искрообразование на свече двигателя при работе инструмента в сложных погодных условиях.

МодельHusqvarna 135
ПроизводительHusqvarna
Производство (сборка)США
Родина брендаШвеция
Класс пилыБытовая
Мощность, л.с. (кВт)2,0 (1,5)
Объем двигателя, см340,9
Шаг цепи, дюймы3/8
Толщина цепи, мм1,3
Объем топливного бака, л0,37
Объем масляного бака, л0,25
Длина шины, см (дюймы)40 (16)
Количество звеньев56
Гарантия, лет1
Вес, кг4,4
Инструкция Скачать

Сфера использования

С первого взгляда на бензопилу Husqvarna 135, становится понятно, что она не предназначена для решения серьезных задач, но вполне может справиться с работой на приусадебном участке или строительном объекте. У Хускварна 135, есть несколько технических решений, которые нацелены на облегчение её использования. По этой причине, пилить бензопилой могут не только мужчины, но и женщины, конечно, только после того, как внимательно ознакомятся с инструкцией по эксплуатации.

Пила хорошо подойдет для проведения кровельных работ, т. к

имеет небольшой вес и легко запускается, что очень важно при работе на высоте. Также, можно использовать пилу для работы на лесопилках, где пила нужна для подрезки сучков или распиловки отлета

С такими несложными задачами, бензопилы Husqvarna 135 справятся легко.

Очень примечательно, что данная модель пользуется популярностью среди тех, кто занимается фигурной резьбой по дереву при помощи бензопилы.

Аналоги

Бензопильная техника бренда Хускварна входит в категорию товаров повышенного спроса, поэтому конкурентов у модели 135 немного. Это идентичные по мощности, стоимости и эксплуатационной надежности бензопилы — STIHL MS 180-16, Alpina А 4500 и Oleo-Mac GS 35C-16.

Похоже, что рекламщики 135-ю модель немного перехвалили. Новый инструмент по шуму выхлопа находится на уровне китайского ширпотреба, пришлось срочно покупать наушники. Запуск двигателя со 2-3 попытки, обороты держит хорошо, но пока сильно греется. Неудобный доступ к заправочным горловинам, не вызывает доверия надежность натяжного устройства. Стефан

После многолетней эксплуатации бензопилы и бензокосилки Хускварна, уровень доверия к продукции этого производителя существенно повысился. Грамотное применение и квалифицированное обслуживание, отказ от топливных и смазочных суррогатов — залог безотказной работы не только профессионального, но и бытового оборудования. Вадим

Купленная соседом новая бензопила Хускварна 135 на 26-градусном морозе запустилась с первой попытки и с одного захода распилила пополам дубовый чурбак, диаметром около 30 см. Это были самые убедительные доводы в пользу выбора данной модели, поэтому уже вторую неделю я в статусе владельца. Пила характеризуется удобным захватом, плавным запуском и ходом цепи. Включатель тормоза, по-моему, слишком тугой, но срабатывает мгновенно. Бака хватает на 35-40 минут. Это неплохо, но цепное масло достаточно дорогое, а насос гонит с избытком. К счастью эта проблема имеет несколько нестандартных решений. Иван Николаевич

Хускварна 142 в эксплуатации

Топливная смесь была приготовлена нами на основе бензина АИ 92 и фирменного двухтактного масла Husqvarna HP в пропорции 50 к 1. Здесь интересно отметить, что при отсутствии под рукой масла, добавляемого в указанном соотношении, производитель разрешает кратковременное использование качественного масла, разводящегося с бензином в соотношении 33 к 1.

Мы эксплуатировали Хускварну 142 около часа. В качестве бытовой бензопилы она подходит идеально: практически полное отсутствие вибраций в руках, вполне выносимый уровень шума и, главное, отличные режущие способности. Стволы свежей сосны и сухой березы диаметром 26 см были неоднократно распилены в среднем за 7 с каждый. Сухой дуб поддавался чуть медленнее; на распил бревна диаметром 24 см примерно уходило 14 секунд. Скорости распила немного ниже, чем у профессиональных бензопил, которые мы тестировали, но это уже и пилы другого порядка стоимости. Работы на полную мощность Хускварна 142 не боится, высокие обороты даже рекомендованы инструкцией. Тормоз срабатывает идеально – цепь останавливается мгновенно.

Читать также: Захваты для металлических листов

Затем был сделан анализ отзывов владельцев Husqvarna 142 на трёх специализированных форумах

Мы принимали во внимание лишь те публикации, авторы которых давно зарегистрированы и используют бензопилу не профессионально, т.е. не каждый день на протяжении нескольких лет

Результаты анализа не удивили и коротко состоят в следующем: поршневая группа надёжная, шина крепкая, пила удобная и неприхотливая к топливу

Нечастые выходы из строя бывают, но обусловлены наступлением срока замены расходных материалов или ошибками при приготовлении топливной смеси

Результаты анализа не удивили и коротко состоят в следующем: поршневая группа надёжная, шина крепкая, пила удобная и неприхотливая к топливу. Нечастые выходы из строя бывают, но обусловлены наступлением срока замены расходных материалов или ошибками при приготовлении топливной смеси.

Алгоритм разборки пилы Хускварна

Процесс разборки бензопилы Хускварна достаточно прост. Для того чтобы все сделать правильно и не сломать детали корпуса или ЦПГ, необходимо производить разборку в следующем порядке:

  1. Верхняя крышка.
  2. Крышка тормоза цепи и пильной гарнитуры.
  3. Стартер.
  4. Маховик и сцепление.
  5. Передняя рукоятка.
  6. Карбюратор.
  7. Масляный насос.
  8. Двигатель.

В зависимости от модели Хускварны, порядок разборки может немного отличаться.

Важно: прежде чем приступать к разборке бензопилы, необходимо её очистить. При работе пилой образуется много стружки и древесной пыли, которая при разборке может попасть во внутренние части бензопилы Husqvarna

Снятие боковой крышки и пильной гарнитуры

Боковая крышка или ещё её называют крышкой тормоза пильной цепи, удерживается при помощи двух гаек на тринадцать.

Открутив гайки, крышка снимается с направляющих шпилек, после чего можно снять шину и цепь с бензопилы. В некоторых моделях пил Хускварна установлен специальный механизм, который позволяет демонтировать крышку и пильную гарнитуру без помощи специальных инструментов.

Стартер

Стартер находится с правой стороны Хускварны и удерживается на нескольких винтах. Раскрутив которые, можно легко снять стартер и тем самым получить доступ к маховику и катушке зажигания.

Снятие маховика и сцепления

Для того чтобы раскрутить гайку маховика необходимо выкрутить свечу зажигания и установить вместо неё стопор поршня.

Как только стопор поршня установлен в цилиндр, можно раскручивать гайку маховика. Поле того как гайка раскручена, необходимо при помощи молотка и выколотки из мягкого материала, нанести один резкий удар, установив выколотку на вал крепления маховика. Это необходимо для демонтажа маховика с вала, т. к. конструкция предусматривает установку и затяжку этого элемента с большим усилием.

Более подробно узнать о том, как правильно снимать маховик с бензопилы Хускварна, а также о том, как полностью разобрать пилу, можно посмотрев видео. Мастер пошагово объясняет весь процесс и демонстрирует все необходимые инструменты:

Для того чтобы раскрутить сцепление потребуется специальный ключ. Если ключа нет, то его можно изготовить из старой головки на двадцать два, обточив её определенным образом при помощи наждака.

Не пытайтесь откручивать сцепление при помощи молотка и зубила, как советуют некоторые умельцы. Используя данные инструменты, Вы рискуете сломать корпус сцепления и увеличить затраты на проведение ремонта. Также это может повредить подшипникам коленчатого вала.

Снять переднюю рукоятку Хускварны достаточно просто, т. к. она крепится к амортизаторам при помощи винтов.

Воздушный фильтр и карбюратор

Для снятия карбюратора необходимо отсоединить от него топливный шланг и тяги заслонок, сделать это удобно после того, как демонтирован воздушный фильтр, который устанавливается сразу же за карбюратором и удерживается при помощи двух гаек на 10. После того как воздушный фильтр демонтирован, а топливный шланг и тяги отсоединены, достаточно просто потянуть карбюратор на себя и снять его со шпилек.

Масляный насос

На Хускварне масляный насос установлен с правой стороны бензопилы. Снять его можно только после того, как раскручено сцепление. Для снятия не потребуется специального инструмента, т.к. винты крепления изготовлены под обычную крестовую отвертку. После того как винты выкручены, необходимо приподнять насос и отсоединить от него масленые шланги.

Двигатель

Для снятия двигателя на бензопиле Хускварна, после того как демонтированы карбюратор, сцепление, маховик и глушитель, потребуется выкрутить четыре винта его крепления к корпусу.

После того как двигатель снят, от него можно открутить катушку зажигания, не забыв предварительно отсоединить провода, идущие от нее к выключателю зажигания. Катушку также можно снимать сразу после того, как снят стартер.

Сборка бензопилы Хускварна должна проводится в обратной последовательности, при этом затягивать гайку маховика и сцепление необходимо с усилием, значение которого указано в инструкции по эксплуатации бензопилы.

Системы смазки и обеспечения безопасности

Конструкция пилы предусматривает смазку и охлаждение гарнитуры подачей масла в рабочую зону. Цепное масло поступает на вход насоса с постоянной производительностью 13 мл/мин из расположенного в корпусе резервуара объемом 250 мл.

Отсутствие автоматической дозировки компенсируется простой конструкцией насоса и его практически безотказной работой.

В случае отброса пилы или возникновения травмоопасной ситуации движение цепи блокируется инерционным механизмом аварийной остановки.

Тормоз срабатывает от перемещения защитного барьера в переднем направлении. Рабочий износ цепи компенсируется натяжным механизмом с удобным боковым расположением.

Бензопила “Хускварна” 140, обзор характеристик

Бытовая бензопила Husqvarna 140 предназначена, как для домашнего использования, так и для выполнения распиловочных работ в небольших коммунальных или строительных хозяйствах. Пила хоть и является бытовым инструментом, но имеет все элементы, присущие полупрофессиональному инструменту. Завод-изготовитель размещен в США.

Весит данная модификация всего 4,4 кг. В прочном корпусе закреплен двухтактный одноцилиндровый мотор номинальной мощностью 2,2 л. с. с технологией X-Torq (экономия до 20 % горючего, улучшение качества выхлопа до 70 %). Система запуска облегчена, очистка воздуха двухступенчатая (система Air Injection), удобный доступ к воздушному фильтру. Запуск бензопилы осуществляется ручным стартером. Управление воздушной заслонкой комбинированное полуавтоматическое. Предусмотрена антивибрационная защита (установлены демпферы). В целях усиления безопасности производитель установил на бензопилу цепеуловитель, цепной тормоз, защиту для рук. Для распиловки древесины бензопилой Husqvarna 140 применяются пильные шины 16 дюймов (40 см.) и цепи с количеством звеньев 56 шт. Смазка режущей цепи осуществляется автоматически, натяжитель размещен в боковой части инструмента.

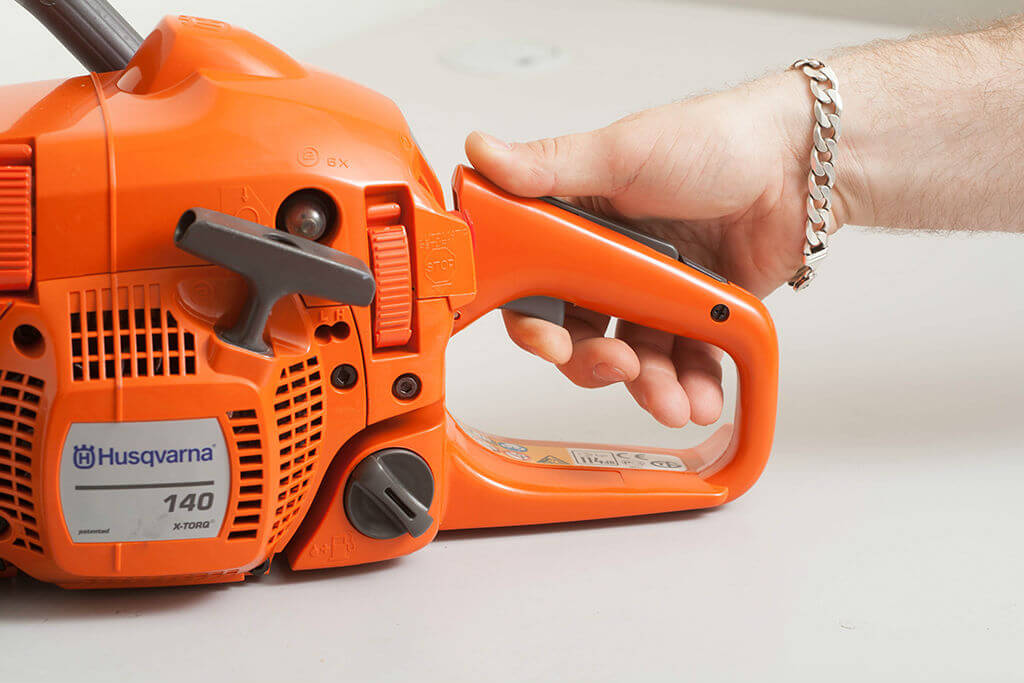

Хускварна 140

Технические характеристики

ПроизводительHusqvarna
Производство (сборка)США
Родина брендаШвеция
Класс пилыБытовая
Мощность, л.с. (кВт)2,2 (1,6)
Объем двигателя, см340,9
Шаг цепи, дюймы3/8
Толщина цепи, мм1,3
Объем топливного бака, л0,3
Объем масляного бака, л0,2
Длина шины, см (дюймы)40 (16)
Количество звеньев56
Гарантия, лет1
Вес, кг4,4

Особенности

  • бытовой инструмент;
  • экономичный двухтактный мотор с технологией X-Torq на 2,52 л. с.;
  • двойная очистка воздуха;
  • встроенная демпфирующая антивибрационная защита (LowVib);
  • полуавтоматическое управление дросселем;
  • электронное зажигание;
  • наличие тормозной системы;
  • защита оператора;
  • малый вес;
  • автоматическая смазка цепного механизма;
  • высокая надежность и ремонтопригодность;
  • запчасти в свободном доступе на рынках страны.

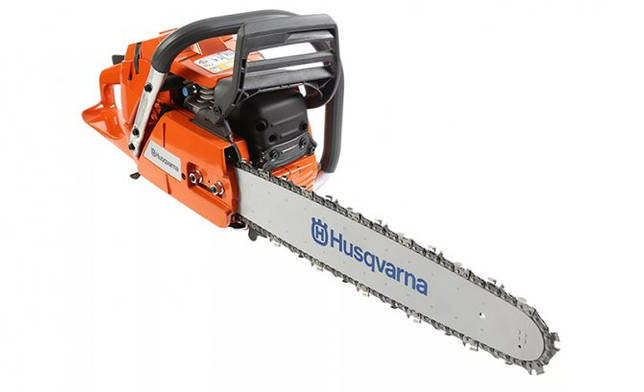

Бензопила Хускварна

Системы смазки и обеспечения безопасности

Конструкция пилы предусматривает смазку и охлаждение гарнитуры подачей масла в рабочую зону. Цепное масло поступает на вход насоса с постоянной производительностью 13 мл/мин из расположенного в корпусе резервуара объемом 250 мл.

Отсутствие автоматической дозировки компенсируется простой конструкцией насоса и его практически безотказной работой.

В случае отброса пилы или возникновения травмоопасной ситуации движение цепи блокируется инерционным механизмом аварийной остановки.

Тормоз срабатывает от перемещения защитного барьера в переднем направлении. Рабочий износ цепи компенсируется натяжным механизмом с удобным боковым расположением.

Инструменты

57 votes

+

Голос за!

Голос против!

Бензопила — это необходимый инструмент при ведении хозяйства. Используется для профессиональной валки деревьев и для повседневного ухода за загородным участком. Пила работает на смеси бензина с маслом и автономна от электроэнергии.

  1. Общая характеристика бензопил
  2. Характеристики бензопилы HUSQVARNA 135
  3. Особенности бензопилы HUSQVARNA 135
  4. Инструкция по эксплуатации бензопилы HUSQVARNA 135

Общая характеристика бензопил

Бензопилы — портативные машины, обычно имеющие двухтактный двигатель.

Инструмент состоит из двух блоков. В одном располагается топливный бак и ручки, во втором – двигатель и пильная часть.

Такая конструкция обусловлена попыткой уменьшения вибрации, поступающей на пользователя.

Гарнитура пилы состоит из звеньев и замкнута в кольцо. Обычно она идет в комплекте с бензопилой. Цепь крепится на шину, которая представляет собой металлическую пластину.

Стандартный ее шаг составляет 0,325, 3/8 или 0,404 дюйма. Чем больше ход, тем наступательней ведет себе пила.

Существует закономерность между объемом и мощностью двигателя и используемой гарнитурой.

При объеме двигателя в 45 – 55 см³ оптимально использование цепи с шагом 0,325 дюйма. Для гарнитуры в 3/8 единицы потребуется более мощный движок.

Шина пилы разнится в размерах. Чем она длиннее, тем больше идет нагрузка на двигатель. Поэтому следует использовать рекомендуемый производителем размер.

Главным показателем бензопилы является мощность его цилиндра. Выбирая инструмент, оцените, для каких целей он будет использоваться. Для заготовки дров и срезания сучков хватит бытовой бензопилы. Для резки твердой и большой по диаметру древесины выбирайте модели мощнее.

Характеристики бензопилы HUSQVARNA 135

Бензопила HUSQVARNA 135 относится к бытовому типу инструмента. Она подходит для нерегулярного распила досок и среза отдельных деревьев.

Машина продается в комплекте с цепью и шиной в 40 см, защитным чехлом под пильную гарнитуру и набором ключей.

HUSQVARNA 135 имеют следующие технические показатели:

  • Объем движка 40,9 см³ с максимальной мощностью в 1,5 кВт.
  • Ход цепи 3/8 дюйма.
  • Величина топливного бака 0,37 л, масляного – 0,25 л.
  • Вес 4,4 кг.
  • Величина шума свыше 110 дБ.
  • Максимальная скорость цепи 22,9 м/с, что составляет 9 тыс. оборотов в минуту.

HUSQVARNA 135 производится в США и идет с гарантией в два года.

Особенности бензопилы HUSQVARNA 135

Легкая бензопила широкого круга применения имеет ряд особенностей:

  • Двигатель с технологией X-Torq. Обеспечивает экономный расход топлива.
  • Быстросъемный воздушный фильтр.
  • Комфортная задняя рукоятка с мягкими ставками.
  • Система очистки воздуха Air Injection.
  • Система бокового натяжения цепи.
  • Легкосъемная крышка двигателя. Ускоряет процесс замены свечи запаливания.
  • Направляющие валочные метки.
  • Комбинированное управление старт – стоп.

Инструмент имеет антивибрационную систему по принципу двух масс и инерционный тормоз.

Инструкция по эксплуатации бензопилы HUSQVARNA 135

1. Общие советы по безопасности:

  • Перед использованием инструмента внимательно прочитайте инструкцию по его эксплуатации.
  • Рассчитывайте свои силы и навыки, приступая к определенной работе.
  • Используйте специальные средства индивидуальной защиты.
  • Имейте при себе аптечку. И избегайте ситуаций, когда некому оказать первую медицинскую помощь.

2. Правила обращения с топливом для бензопилы:

  • Используйте смесь бензина и масла для двухтактного двигателя.
  • Не используйте масло для четырехтактных или лодочных цилиндров.
  • Соблюдайте пропорцию смеси топлива с маслом HUSQVARNA 1:50, с другими маслами 1:33.
  • Смешивание производите в следующем порядке. Налейте в чистую емкость половину необходимого объема бензина и долейте масло, смешайте и налейте вторую часть горючего.
  • Используйте качественное цепное масло. Не применяйте отработанный материал.

3. Советы по работе с HUSQVARNA 135:

  • Перед работой проверьте исправность инструмента.
  • Исключите из зоны работы детей и животных.
  • Держите бензопилу двумя руками. Правой рукой за заднюю ручку, левой – за переднюю.
  • При пилении работайте на полной мощности.
  • Валите деревья тремя подпилами. Направляющие верхний и нижний подпил делайте на глубину ¼ ствола под 45°. Горизонтальный основной пропил делайте с обратной стороны дерева.
  • Вес пилы переносите на материал распила.
  • За техническим обслуживанием обращайтесь в специализированную мастерскую.

Обзор цепной бензиновой пилы Husqvarna 135

Цепная бензопила Хускварна 135 является инструментом бытового назначения, незаменимого в частном хозяйстве. При создании цепной пилы, производитель техники учел пожелания своего потребителя, пользующегося ранее выпущенными моделями, собрав в одной бензопиле все лучшее из предыдущих модификаций. Назначение бытовой бензопилы Husqvarna 135 — распиловка бревен, досок. обрезка деревьев и т. д.

Цепная пила Хускварна 135 отличается небольшим весом (4,4 кг. без оснастки) и компактными размерами. Двухтактная карбюраторная силовая установка мощностью 2,04 л. с. оснащена системой X-Torq, которая снижает расход топлива на 20 % и уменьшает количество выбрасываемых бензопилой вредных выхлопов (количество токсинов снижается до 70%). Двухступенчатая очистка воздуха позволяет увеличить ресурс работы съемных фильтров. Для облегчения запуска бензоинструмента в любую погоду была установлена система легкого старта Smart Start. Запускается бензопила при помощи инерционного стартера, управление дросселем полуавтоматическое. Агрегат оборудован универсальным улучшенным карбюратором марки Zama EL 41, зажигание электронного типа. Для гашения возникающей при эксплуатации вибрации используется демпферная система. Смазка цепи осуществляется автоматически.

Чтобы защитить владельца техники во время работы от случайного отскока, обрыва цепи, производителем предусмотрены цепеуловитель и цепной тормоз. Натяжитель цепи размещен в боковой части агрегата.

Технические характеристики

Тип:бензопила
Конструкция:ручная
Мощность, Вт:1500 Вт
Количество скоростей:1
Шаг цепи:3/8 дюйма
Длина шины, см:40 см
Объем двигателя, куб. см:40.9 куб. см
Емкость топливного бака:0.37 л
Емкость масляного бака:0.25 л
Функции и возможности:антивибрация, тормоз цепи
Уровень шума:114 дБ
Вес:4.4 кг (без шины и цепи)
Тормоз цепи:есть
Ширина паза шины:1.3 мм
Антивибрация:есть

Стоимость данного агрегата на отечественном рынке варьируется в пределах 13 тысяч рублей.

Особенности

  • бытовой инструмент;
  • малый вес;
  • двухступенчатая очистка воздуха;
  • улучшенный карбюратор Zama EL 41;
  • использование мотора с системой X-Torq;
  • облегченный запуск бензопилы;
  • демпферная антивибрационная система;
  • полуавтоматическое управление дросселем;
  • автоматическая подача цепной смазки;
  • высокая мощность (2 л. с.);
  • ремонтопригодность;
  • защита рук;
  • экологичность;
  • цепной тормоз;
  • надежность;
  • выносливость;
  • легко достать запчасти.

Особенности модели

Конструкторы предусмотрели несколько технологических новшеств, которые серьезно улучшили эксплуатационные качества техники. Наиболее значимой разработкой считается X-Torq, благодаря которой и была достигнута экономия топлива в процессе работы двигателя. В этой же связке с двигателем действует и система Air Injection, повышающая эффективность очистки воздуха Husqvarna 135. Цепь в современных бензопилах давно перестала регулироваться вручную. Сегодня для этого предусматриваются специальные натяжители. В данном случае конструкторы расположили этот механизм в боковой части корпуса.

Продумали конструкторы и эргономические нюансы конструкции. Для управления пилой предусмотрена удобная задняя рукоятка, которая дополняет хват основной передней ручки Husqvarna 135. Отзывы отмечают не только удобство в процессе обращения с корпусом пилы, но и легкость при совершении рабочих операций. Для точности валки предусмотрена и специальная разметка на корпусе, которая позволяет сократить время на подготовку к рабочим операциям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
