Газовая горелка своими руками

Как правильно выбрать горелку для кровельных работ

Прежде всего, необходимо оценить все важные эксплуатационные характеристики устройства, к коим относятся:

• расход газа, кг/ч;
• выдаваемая мощность, кВт;
• максимально возможная ширина прогреваемого участка рубероида или иного кровельного материала, который применяется для устройства мягкой кровли;
• возможные пределы длины пламени (факела), мм;
• номинальный температурный разогрев поверхности, °С;
• расход топлива в кг/м кв. укладываемой поверхности;
• вес устройства.

При выборе горелки нужно учитывать ряд факторов Конечно, каждый будет смотреть на наиболее важные для него характеристики, но в первую очередь стоит все же обратить внимание на удобство использования оборудования. Самый простой пример – если пытаться долгое время работать горелкой, вес которой составляет 1,5-2 кг, то достаточно быстро у вас устанет рука, и эффективность работы существенно снизится

По таким же рассуждениям можно определиться и с длиной факела – обычно ориентируются на значение 300-900 мм. При максимальной длине горелкой можно спокойно работать стоя.

Ряд характеристик стоит подбирать согласно теплоемкости укладываемой мягкой кровли. Например, для обычного рубероида требуется рабочая температура 160-180 градусов, тогда как для наплавляемых материалов этого будет недостаточно, ведь их рабочая температура составляет 300-350 градусов.

ГВ горелка в действии

Производительность горелки можно высчитать по очень простой формуле, в которой задействованы следующие величины: W – тепловая мощность оборудования; V – расход топлива; Q – теплотворная способность пропана, которая равна 18,88 кВт*ч/кг; n – количество насадок-раструбов (сопел), по которым пламя направляется на растапливаемый (разогреваемый) объект, он же – кровельный материал; η = 0,8…0,91 – это КПД самого процесса нагревания (этот параметр будет падать с увеличение количества активных насадок).

Компактность или производительность

Сама формула выглядит так: V = W/Qnη.

Таблица. Самые популярные на сегодня модели пропановых горелок, представленных на рынке.

Фото, модель	Описание
ГВ-850 «Кедр»	Имеет регулировочный вентиль для подачи газа – длина пламени легко регулируется имеющимся рычагом. Мощность этого оборудования позволяет использовать его для разогрева труб из металлопластика, а также подготовки медных сплавов к пайке и сварке. Ориентировочная стоимость составляет 2000 руб.
ГГС-1-1,7	Эта модель пользуется популярностью потому, что позволяет достигать значительных температур нагрева. Конструкция горелки проста и крайне надежна. Средняя стоимость за вариант с одним соплом составляет 2200 руб, с 4-мя соплами – 12000 руб.
ГГС-1-1,0	Из горелок отечественного производства эта модель является самой компактной и легкой. С таким оборудованием можно работать на небольшом пространстве, подключив баллон на 5 л. Стоимость составляет от 1300 до 1500 руб.
ГВ-250У	Устройство простой и надежной конструкции, ценой в 1100-1200 руб. Имеет встроенную систему для принудительного подсоса воздуха.
Kemper 1200 (Италия)	Единственный зарубежный инструмент в нашем топ-листе. В комплекте с этой горелкой имеется сразу несколько сменных сопел, имеющих разную ширину щели. Она может использоваться в работе с разными баллонами, вплоть до 100 л. Ручка управления эргономичная, удобная. Средняя цена на прилавках по России составляет 4500 руб.

ГГК1

Эта модель больше всех других подходит для ремонта точек примыкания кровли. Максимальный нагрев битума при помощи этого инструмента – 300°С

Рекомендации

Принцип работы устройства – вот что стоит понять перед изготовлением аппарата. Рассмотреть его можно на примере горелки для кровельных работ. Как работает горелка?

1. Устройство присоединяется к редукторам кислородного и пропанового баллонов системой подающих шлангов.
2. На баллоны ставятся редукторы, чтобы создать рабочее сварочное давление.
3. Собирается схема по газу и кислороду, проверяется плотность соединений, закрепляются узлы, после чего можно открывать газ вентилями.
4. Давление газа устанавливается до режимного значения, открывается вентиль.
5. По шлангам топливо поступает к пропановому прибору.
6. В инжекторе осуществляется процесс смешивания с образованием газовоздушной среды.
7. Из устройства выходит рабочее пламя с термопоказателем выше 2000 градусов.

Выполняя любые сварочные работы, следует средства индивидуальной защиты: перчатки и очки, специальную обувь. С пропановыми баллонами работать можно исключительно в хорошо проветренном помещении, а при минусовой температуре любые действия с горелкой исключены.

Чего делать категорически нельзя:

• работать рядом с открытым огнем;
• баллон держать в наклонном состоянии;
• располагать под солнцем сосуды;
• осуществлять работы без редуктора;
• проводить разогревание редуктора над открытым огнем.

Если четко ощущается запах газа, работы с горелкой следует прекратить, перекрыв вентиль на баллоне. Самодельные горелки, в зависимости от цели использования, могут быть разными: горелки с вентилем ВК-74, приборы, переделанные из ацетиленового газореза и газовые мини-горелки. Каждое устройство самодельного изготовления соорудить и реально, и выгодно, и полезно. Только изначально нужно определиться с видом конструкции и его параметрами. Газовую горелку используют и в частном хозяйстве, в коммерческих целях. В слесарном же деле горелкой раскаляют металлическую заготовку, которая в итоге выходит достаточно закаленной.

Изготовление газовой горелки из подручных материалов: поэтапно

Список материалов и инструментов:• дрель;• болгарка;• молоток;• наждачная бумага;• заготовки из латуни для форсунки рассекателя;• тонкая латунная трубка диаметром 15 мм;• деревянные бруски;• тиски;• силиконовый уплотнитель или ФУМ-лента;• шланги для соединения;• вентиль для регулировки.

Как изготовить форсунку и ручку

В первую очередь берем латунную трубку и приделываем к ней ручку – например, из старой горелки, или из деревянного бруска, перед этим его обработав. В бруске сверлим отверстие под латунную трубку с соответствующим диаметром. Засунув трубку в брус, закрепляем ее силиконом или эпоксидной смолой.

Далее приступаем к более трудоемкому и длительному этапу работы – изготовлению форсунки. Отверстие по размеру желательно должно быть 0,1 мм.

Сверлом можно проделать отверстие чуть больше, и затем края подогнать до 0,1 мм. Отверстие должно иметь правильную форму, чтобы пламя было ровное.

После этого фиксируем заготовку в тисках, берем молоток и аккуратно, в вертикальной плоскости с «оттяжкой» к середине заготовки наносим удары по будущей форсунке. Изделие равномерно прокручиваем для образования идеального отверстия.

Затем берем наждачную бумагу с мелкой зернистостью и шкурим головку форсунки. Для соединения с трубкой на заднюю часть изделия наносится резьба, также элементы можно просто спаять – но в дальнейшем ремонт деталей будет более сложным.

Теперь мы присоединяем устройство к газовому баллону и поджигаем его – горелка своими руками готова к работе. Однако здесь можно увидеть, что для регулировки газового потока можно только открывать и закрывать кран газового баллона, и так получить нужное пламя весьма сложно. Что мы можем сделать?

Как улучшить регулировку пламени

Для нормальной работы нашего самодельного агрегата мы установим на него рассекатель и кран. Кран монтировать лучше возле ручки, на расстоянии около 2–4 см, но можно закрепить и на подводящую трубку. Как вариант – взять кран горелки от старого автогена или другой аналогичный кран, который крепится резьбой. Чтобы уплотнить соединение, берем ФУМу-ленту.

Рассекатель устанавливаем на трубе с форсункой, он изготовляется из латуни, диаметр 15 мм. Самым оптимальным вариантом является деталь цилиндрической формы, где есть отверстие под трубку с форсункой. В случае отсутствия таковой, делаем так:1. Берем трубу из латуни диаметром 35 мм и отрезаем кусок 100–150 мм.2. Берем маркер, отступаем от конца и намечаем 3–5 точек, с равным расстоянием между ними.3. Сверлим в трубе отверстия 8–10 мм, берем болгарку и к ним ровно делаем пропилы.4. Подгибаем все к центру и привариваем к трубе горелки.

Устройство и принцип работы

Конструктивно инструмент может иметь различный принцип образования газокислородной смеси. В некоторых резаках для подачи воздуха используют кислородный баллон, а в современных устройствах кислород забирается непосредственно из атмосферы. Более функциональные устройства оборудованы автоматическим пьезорозжигом, системой защиты, в том числе от ветра, различными наконечниками и переходниками.

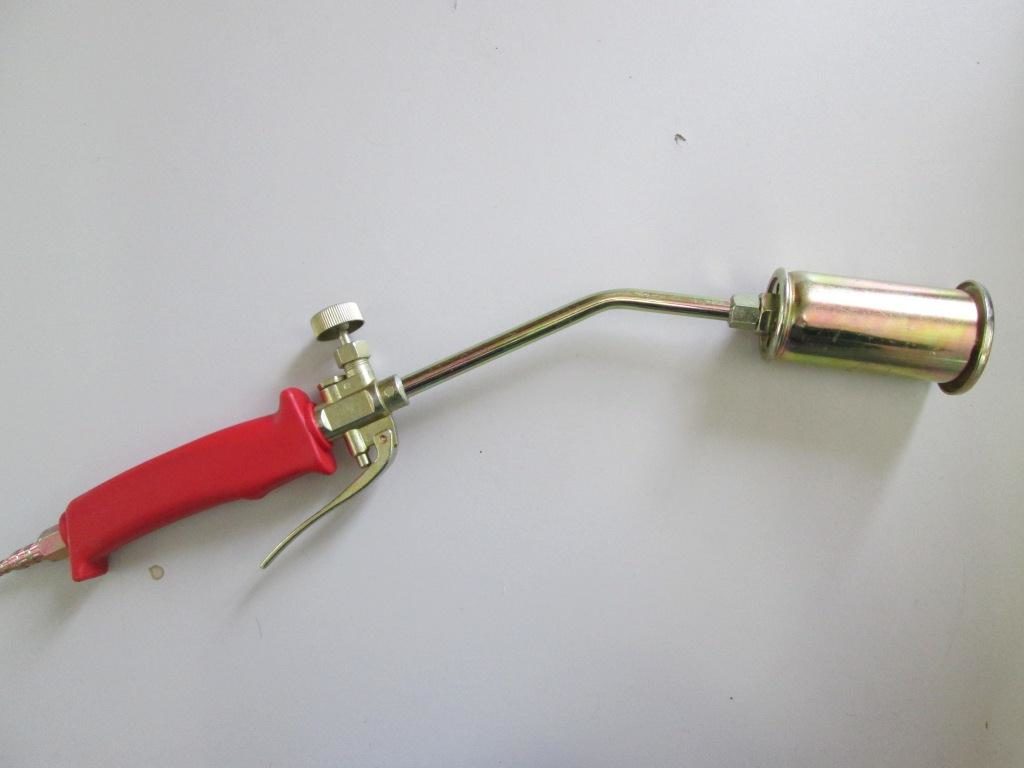

Кровельная газовая горелка

Пропановая горелка выполнена из простых конструкционных элементов:

• Ручка для надежного удержания агрегата;
• редуктор, регулирующий напор газа;
• газовая трубка для подачи топлива;
• металлическое распределительное сопло;
• системы газовых шлангов, подающих газ с ниппелями от 6 до 9 мм;
• баллон с пропаном.
• кислородный баллон;
• хомуты для крепления.

Принцип работы горелки пропановой для кровельных работ:

1. Горелочное устройство присоединяется к редукторам кислородного и пропанового баллонов с помощью системы подающих шлангов.
2. Редукторы устанавливаются на баллоны для создания рабочего давления сварки.
3. После сборки схемы по газу и кислороду, проверки плотности соединения и закрепления узлов открывают газ на баллонах посредством вентилей.
4. Устанавливают давление газа до режимного значения, и открывают вентиль.
5. Топливо по шлангам поступает к пропановой горелке.
6. Процесс смешивания осуществляется в инжекторе с образованием газовоздушной среды.
7. Рабочее пламя выходит из устройства с температурой более 2000* С.

Устройство пропановой горелки

Бензиновые горелки для пайки и всё, что с ними связано

Аппарат бензиновой пайки (плавки) предназначен для образования бензовоздушной горючей смеси. Бензиновая горелка для пайки и плавки металла работает на бензиновой смеси. Такие горелки могут порадовать удобной регулировкой пламени при помощи поворотного крана, расположенного на ручке.

Преимущества аппарата

Преимущества:

• Аппарат портативен;
• Небольшая масса аппарата;
• Удобство использования;
• Качественный результат по окончании пайки (плавки).

Устройство газовой горелки

Составные части:

• Бензиновый бачок;
• Воздушный компрессор;
• Бензиновые шланги;
• Горелка.

Обратите внимание на то, что горелки и шланги, как правило, в комплект аппарата для бензиновой пайки не входят. В связи с этим, покупка данных элементов производится отдельно

Бензиновая горелка для пайки своими руками

Приобретение готовой газовой горелки не всегда возможно (по различным причинам). В таком случае полезно будет знать, что изготовить бензиновую горелку для пайки можно самостоятельно. Отметим, что самодельные бензиновые аппараты ничуть не хуже покупных. Аппарат, выполненный своими руками, такой же результативный.

Если к носику бензиновой горелки поднести спичку в зажженном состоянии, вы сможете увидеть моментально вспыхнувший огонь. Устойчивое сгорание бензина будет продолжать в течение пяти минут (+/-2 минуты). Температура пламени на его кончике будет достигать более 1000° С.

Отметим, что подобной горелкой можно без особого труда плавить твердые припои, производить термическую обработку мелкого инструмента, плавить различные металлы, припои, и даже размягчать стекло.

Многие детали газовой самодельной горелки изготавливать не придется, так как их можно позаимствовать из других вещей. Например, такие самодельные детали, как резиновая груша, можно выполнить из пульверизатора.

Устройство самодельной горелки содержит:

• Корпус;
• Втулка с крючком;
• Трубка;
• Упор;
• Ручка;
• Резиновое кольцо;
• Воздушный шарик;
• Ручка;
• Резиновая груша;
• Наполнитель.

Изготовление:

Корпус горелки можно выточить на токарном станке

В качестве материала для изготовления этой важной детали может быть использована сталь любой марки Стоит обратить внимание на то, что корпус детали составной (один торец открыт, а другой – закрыт пробкой). В пробке есть отверстие, диаметр которого составляет на 0,1 миллиметра больше наружного диаметра трубки При помощи этого качества корпус может перемещаться по трубке достаточно туго, при этом сохраняя герметичность. Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты

Далее необходимо изготовить втулку с крючком и упор

Внутри корпуса необходимо установить кольцо из металлической сетки и шлаковаты. Далее необходимо изготовить втулку с крючком и упор

Для этого можно использовать стальной лист. Ручка горелки, без которой не обходится бензиновый аппарат, вырезается из бука или дуба. Отверстия под трубки (2 шт.) высверливаются очень аккуратно. Таким образом, оси отверстий должны выйти строго параллельными. Готовая ручка обрабатывается наждачной бумагой, после чего покрывается несколькими слоями бесцветного лака. Далее необходимо, чтобы конец трубки, который пропущен внутрь корпуса, образовал форсунку. Если есть твердый припой ПМЦ-54 (отлично схватывается со сталью), постарайтесь запаять им конец трубки, после чего просверлить по оси трубки отверстие 0,2 миллиметра (диаметр). Припой можно изготовить самостоятельно. Нужно сказать, что припой состоит из меди и цинка. Для того чтобы получить цинк, можно воспользоваться стаканчиками от старой электрической батарейки. Надо освободить стаканчик от содержимого, после чего прокалить его на огне. Далее нужно опустить его в холодную воду, а затем – в слабый раствор соляной кислоты. Чистый стаканчик разрезается ножницами на кусочки. Таким образом, получаем цинк. Теперь дело за медью. Для этого выполните следующее: возьмите медну проволоку; отожгите ее на огне; мелко нарежьте проволоку при помощи ножниц. Теперь можно засыпать кусочки меди и цинка в тигель, придерживаясь равных пропорций, после чего необходимо посыпать бурой. Сплавить металлы можно на горелке. После этого понадобится охладить полученный брусочек, закрепить его в тисках. Затем драчевым напильником опилить его со всех сторон. Полученные опилки необходимо смешать с бурой.

Подобные самодельные бензиновые горелки будут отлично работать, если всё сделать правильно

Обратите внимание: если вы не имеете достаточно опыта в работе с горючими материалами, желательно воспользоваться покупными бензиновыми горелками

Изготовление горелок

Бензиновая горелка делается несколькими способами, но новичку в этом деле стоит выбрать самый простой, который не требует наличия слесарных инструментов.

Первый способ

Делаем горелку Возьмите две пустые жестяные банки из-под любого напитка, сгущенного молока или пива, предварительно очистив и промыв водой. После этого нужно подождать, чтобы банка хорошо просохла. В центре дна первой банки делаем 4 прокола при помощи гвоздя, затем такие же отверстия потребуется сделать по всему периметру ободка банки. Это будет наша заготовка будущей горелки, из которой будет вырываться при эксплуатации пламя. Следует отрезать эту деталь от банки так, чтобы длина бортика составляла 3 сантиметра. Для этого вполне подойдут бытовые ножницы, поскольку тонкая жесть, которая используется для таких банок, легко режется любым острым предметом.

У второй банки также следует отрезать дно, только сделать это нужно аккуратно, чтобы не образовались зазубрины, в противном случае придется воспользоваться наждачной бумагой или напильником.

На дно горелки следует положить кусок ваты, смоченной предварительно в бензине, а затем накрыть верхней частью таким образом, чтобы она исполняла роль герметичной крышки. Если же детали будут соприкасаться неплотно, то в щели можно вставить полоски жести, которые остались от разрезанной банки.

Использование горелки заключается в следующем – налейте бензин на верхнюю часть горелки, где были проделаны 4 отверстия так, чтобы он попал и на ободок, на котором также имеются дырки и подожгите. Тонкая жесть моментально нагреется, передаст тепло вате, смоченной в бензине, пары из нее начнут выделяться и будут поддерживать пламя.

Последний этап – сделать опоры, на которых будет располагаться котелок для приготовления пищи. Для этого можно использовать два стальных прута, которые загнуты буквой П и вкопаны в грунт параллельно друг другу. При приготовлении пищи, необходимо следить за устойчивостью котелка, чтобы он не опрокинулся.

Горелка на бензине, сделанная по этому методу, будет одноразовым прибором, так как жестяные банки для следующего раза вряд ли уже пригодятся.

Второй способ

Бензиновая горелка с редуктором Чтобы сделать ее своими руками, вам потребуется:

• Компрессор — можно использовать автомобильную камеру от грузового транспорта, которую понадобится время от времени накачивать или компрессор от старого холодильника.
• Ресивер – для него подойдет пластмассовая канистра, объемом до 10 литров, с плотной пробкой, желательно полупрозрачной.
• Топливный бачок – используйте 2-х литровый металлический бачок, в крышку которого следует впаять две трубки – короткую и длинную, последняя должна быть опущена на дно бачка.
• Горелка – можно изготовить самостоятельно или же приобрести готовую в хозяйственном магазине.

Процесс изготовления своими руками заключается в следующем:

• Наполните топливный бачок очищенным бензином, не более чем на половину емкости.
• Поставьте самый простой фильтр на вход компрессора. Сделать его можно из воронки, на которую натягивается отрезок капронового чулка или колготок.

Работа горелки осуществляется благодаря подкачке воздуха компрессором, попаданию его под давлением в ресивер, в котором сглаживаются пульсации воздушного давления. После этого воздух отправляется в бак с топливом, где он смешивается с парами бензина. Полученная газовая смесь поступает на горелку. Регулировать интенсивность пламени можно при помощи специального винта, который, как правило, всегда имеется на горелке.

Третий способ

Самодельная походная горелка Для создания этого типа бензиновой горелки своими руками вам понадобится:

• Плоская баночка из металла – это может быть емкость из-под крема или консервов.
• Пемза.
• Бензин.

Механизм такой горелки прост и не требует особых усилий. Для ее создания необходимо как можно более плотно уложить в емкость пемзу, а затем, залить сверху небольшим количеством топлива. Выполнять это нужно очень аккуратно, чтобы жидкость впитывалась в пемзу, а не выплескивалась из банки. Благодаря наличию в банке пемзы, пламя будет гореть около 15 минут, так как она из-за своей пористой структуры будет являться распределителем топлива.

Подобная конструкция поможет не только в приготовлении пищи, но и для обогрева небольшого помещения, например, гаража, походной палатки или бытовки. Чтобы разогреть еду следует дополнительно соорудить подставку для посуды, сделать это можно из проволоки, камней или иного материала. Главное, чтобы посуда стояла устойчиво.

Что необходимо чтобы сделать?

Сначала инструменты. Хотя по большей части сборку делают из уже готовых элементов,  необходимы:

1. Ножовка по металлу.
2. Дрель с набором сверл.
3. Пассатижи, отвертка, напильники личной, бархатный либо соответствующие надфили.
4. Набор плашек и метчиков с держателями.
5. Слесарные тиски.

Из основных материалов  понадобятся:

1. Резиновый или силиконовый шланг для подключения устройства к баллону с газом.
2. Два газовых вентиля: главный, открывающий подачу газа и регулировочный, служащий для изменения количества газа подаваемого в зону горения.
3. Трубка с тонким отверстием на выходе— жиклер (форсунка).

Нередко, газовый жиклер называют ниппелем, что неправильно и противоречит принципу работы устройства. Ниппель — трубка с резьбой, нередко со встроенным клапаном. Служит для соединения деталей. Жиклер обеспечивает впрыск нужного количества топлива в смесительную камеру (к примеру — жиклер карбюратора).

1. Трубки для тела изделия, камеры инжектора с соплом.
2. Рукоятка.

Точный список определится при подробной проработке чертежей самодельной газовой горелки, исходя из заготовок, имеющихся в распоряжении.

Как горючее используют:

• пропан или пропан-бутановую смесь;
• метан или природный газ;
• ацетилен;
• водород.

У каждого газа  свои особенности. Для бытовых,  а также самодельных систем наиболее удобен ацетилен, пропан, а также его смесь с бутаном.

Водородный баллон достать довольно сложно, у метана давление выше, чем у бытового газа, ему необходим редуктор.

Самодельный прибор из газовой горелки

Предложенным нами способом можно собрать не слишком мощный, но удобный, компактный, переносной газовый обогреватель. Такое устройство подойдет для обогрева небольших комнат, гаража, маленькой теплицы, подвала или палатки.

Для сборки конструкции используется газовая горелка-примус. Она применяется для приготовления пищи. Эта схема применима также при использовании цанговых клапанных баллонов.

Газовые горелки и плитки подключают к стальным или композитным газовым баллонам. Работают они от любой смеси сжиженных газов

Кроме горелки, потребуется следующий подручный материал:

• жестяной лист небольшой площади;
• круглое металлическое сито;
• заклепки.

Также нужны будут некоторые инструменты: электрическая дрель с маленьким сверлом, устройство для клепания и ножницы по металлу.

Эксплуатация самодельных газовых устройств требует от пользователя повышенного внимания к деталям. Безопасность пользователя напрямую зависит от того, соблюдается ли техника безопасности или нет

Сборка устройства осуществляется следующим образом. Сперва необходимо взять заранее приготовленный жестяной лист и приложить к нему сито. Сито нужно обвести маркером или строительным карандашом по окружности.

После этого откладывается сито и карандашом с линейкой на жести поверх окружности аккуратно дорисовываются прямоугольные ушки или так называемая развертка. Одно ушко должно быть в несколько длиннее оставшихся трех.

Затем нужно взять ножницы и аккуратно вырезать расчерченную заготовку

Важно вырезать детали так, чтобы на их поверхности не было неровностей

После того как круг вырежут из листа, его нужно прикрепить к горелке с помощью болтов. Для этого понадобится дрель, с помощью которой аккуратно просверливают ровные отверстия. Затем нужно подровнять просверленные отверстия и стереть остатки металла напильником или срезать (подточить) болгаркой.

В результате можно собрать обогреватель с вертикально или горизонтально расположенным баллончиком с газом. Это зависит от типа горелки и от желания собирателя

У полученной конструкции сверху нужно загнуть прямоугольные ушки и прикрепить металлическое сито. Основной задачей сита при работе обогревателя будет рассеивание тепла. Эту конструкцию можно усовершенствовать путем дополнительного использования сетки.

Первым делом из жестяного листа дополнительно вырезается еще один круг с ушками. Его размеры должны совпадать с размерами первой детали. Затем с помощью дрели необходимо просверлить отверстия в вырезанном круге, которые должны располагаться на небольшом расстоянии от края заготовки. После этого нужно вырезать небольшую полоску из сетки.

Вырезанная неширокая полоска прикрепляется над ситом к первому и к второму жестяному кругу за ушки с помощью наклепок. Ушки должны быть загнуты под углом 90 градусов. В итоге конструкция будет напоминать металлический цилиндр.

После изготовления своими руками такого газового обогревателя с использованием газовой горелки конструкцию необходимо проверить. Нужно убедиться в том, что ей можно безопасно пользоваться. Газовый баллончик подсоединяется к горелке, включается подача газа, зажигается горелка, и устройство начинает обогрев помещения.

С помощью шланга-переходника можно подключать такую горелку к большому газовому баллону. Тогда не придется дополнительно тратить время на замену и заправку емкости с газом. На баллоне обязательно должен быть установлен газовый редуктор, который защищает конструкцию от обратного движения газа и позволяет регулировать давление.

Подобными шлангами самодельного или заводского производства удобно переливать газ из одной емкости в другую, а также подключать обогреватель к источнику газа

Применяя аналогичный подход можно сконструировать самодельный газовый обогреватель большего размера. Такие устройства будут напоминать уже газовые печки и могут питаться прямо от газовой трубы или крупного баллона. Естественно и мощности такой печи хватит для обогрева более крупного помещения.

Однако такие конструкции не так легко перемещать с одного места в другое, они занимают много пространства и часто требуют дополнительного сооружения дымохода и проведения вентиляционной системы.

Рекомендации

Чтобы изготовить горелку своими руками, можно обратиться к видео, которых много в интернете. Мастера подробно рассказывают, показывают, дают полезные советы и рекомендации.

В каждом деле можно столкнуться с различными неожиданностями, поэтому стоит внимательно просматривать их и обращать внимание, например:

для изготовления горелки использовать тугоплавкие металлы, потому что при горении может образоваться пламя более 1000о С.
использовать надежный кран, который перекрывает подачу газа.
особо обратить внимание на место подключения баллона.
для горелки подручными и неожиданными материалами могут быть насадки из: газовых горелок бытовой плиты или примуса, автомобильного насоса, пистолета строительного от монтажной пены и даже медицинские иглы. Они изготовлены из прочной стали и покрыты хромом, это придает им достаточную жесткость.
кран – это обычный сантехнический, а для соединения со всей конструкцией подойдут обычные сантехнические трубы с резьбой

В этом месте нет высоких температур.

Устройство пропановой горелки

Перед тем, как приступать к самостоятельному изготовлению газовой горелки стоит разобраться с ее конструктивными особенностями и принципом работы.

Как правило, пропановая горелка состоит из следующих элементов:

• корпус;
• рукоятка;
• распределительное сопло;
• газовый шланг;
• газовая трубка;
• баллон с пропаном;
• редуктор;
• хомуты для крепления.

По шлангу из баллона под давлением подается пропан. Объем газа регулируется рабочим краном на баллоне, но в целях безопасности стоит дополнительно установить понижающий редуктор.

Это основные элементы, которые будут присутствовать в самодельном устройстве. Но в зависимости от выбранной модификации конструкция может немного меняться

Для открытия/закрытия подачи газа используется запорный кран. Он находится за основным вентилем. Регулировка интенсивности пламени выполняется при помощи рабочего крана.

На один конец газового шланга, по которому происходит подача газа, крепится специальная насадка, на конце которой расположен ниппель. Ниппель вместе с газовой трубкой помещаются в металлический стакан, где собственно и происходит создание горючей смеси.

Далее горючая смесь через сопло под давлением поступает в область сгорания. Для поддержания равномерного процесса горения в сопле специально предусмотрены отверстия.

Изготовление газовой горелки

Приступая к самостоятельному изготовлению устройства, необходимо приготовить инструменты для работы и подобрать требуемый материал. Прежде всего, выбирают материал для ручки. Жёстких требований не существует, поэтому каждый может использовать свою фантазию и возможности. Основными требованиями к ручке являются: её удобство в эксплуатации, чтобы она не перегревалась во время работы. Опыт показывает, что целесообразно использовать готовую рукоятку. Например, ручка от какого-нибудь, вышедшего из строя паяльника, кипятильника или другого бытового прибора.

Для изготовления подводящей трубки используется сталь. Выбирают стальную трубку диаметром не более 1см и толщиной стенки 2,5 мм. Изготовленную рубку вставляют в подготовленную ручку. Там её необходимо надёжно закрепить. Способ крепления выбирается в соответствии со своими возможностями.

После этого рассекатель надёжно закрепляют в корпусе. Следует предусмотреть небольшой зазор для внутреннего фланца. Рекомендуемый зазор должен составлять примерно 5мм. Такой зазор обеспечит необходимое замедление скорости потока газа, который поступает к запальнику. Замедление позволит надёжнее зажигать горелку.

Форсунку изготавливают из металлического прута. Она обеспечит подачу газа к области горения. Её изготавливают следующим образом. Сверлом диаметром в 2мм аккуратно делают глухое отверстие в корпусе форсунки. Затем сверлят отверстие сверлом 4мм. Оно необходимо для создания перемычки. Их аккуратно заклёпывают и шлифуют.

Чертеж газовой горелки

Конец изготовленной трубки соединяют с выходным отверстием редуктора. Для соединения применяют гибкий шланг. Материал подбирают из перечня разрешённых материалов для бытовых газовых систем. Это может быть специальная резина или особый тканевый материал. Для обеспечения надёжности и пожарной безопасности целесообразней использовать сертифицированный материал. Шланг надевают на трубку и закрепляют его стандартным хомутом.

После завершения сборки всего аппарата, требуется выставить оптимальное давление в баллоне. Перед поджигом горелки следует тщательно проверить всю систему подачи газа, смешивания с воздухом на наличие возможных утечек. Если они проявились, их обязательно необходимо устранить. Только после всех проверок можно зажигать горелку. Горелка должна обеспечивать длину горящей струи до 50 мм.

Грамотно самостоятельно собранная горелка прослужит надёжным помощником в делах на длительный срок. Она будет тем средством, которое поможет решать многие бытовые задачи, не прибегая к применению дорогостоящего инструмента.

Практические газовые нюансы

Зачем и почему? Во-первых, это вещь недешевая. Во-вторых, конструкция газовой горелки не слишком сложная, она будет вам по плечу, обещаем

Перед тем, как сделать газовую горелку своими руками, нужно принять во внимание кое-какую специальную информацию

Как происходят сварочные работы газовой горелкой.

Особенности газовых горелок:

• Первым делом – материал, из которого должно быть сделано сопло. Только тугоплавкий металл, ведь ваше устройство должно выдавать по-настоящему высокие температуры – вплоть до 1000°С, поэтому сопло должно быть устойчивым с таким температурам.
• Не экономим на кране, ведь от его качества будет зависеть ваша безопасность. Если вдруг начнется утечка, подача газа мгновенно перекрывается с помощью крана. Кран должен быть качественным, он не должен пропускать.
• Еще один элемент устройства, качество которого должно быть самым высоким – узел подключения к газовому баллону с редуктором или без него, если баллончик небольшого размера – тогда он с клапаном. Помним, что подавляющая часть аварий с «газовой» подоплекой происходит именно из-за дефектного запорного аппарата.
• Чаще всего используется пропан – это для вашей информации.
• По своей сути газовая горелка – это форсунка испарительного типа.
• Газовая горелка для пайки своими руками в принципе ничем не отличается от устройства для закаливания металлических деталей, так что она может быть сделана для самого разнообразного применения.

Как устроена газовая горелка?

Механизм действия устройства инжекторного типа:

1. Газ подается по шлангу в результате давления, которое образуется в процессе испарения сжиженного газа внутри баллона. Этого давления вполне достаточно, чтобы газа поступающего газа хватало для возникновения и поддержки ровного постоянного пламени. Не на всех баллонах имеется редуктор, в этом случае поступление газа может регулироваться рабочим краном.
2. Запорный кран – ни в коем разе не рабочий, у него совершенно другая функция, он крепится на вентиль баллона с единственной задачей – открывать или закрывать подачу газа.
3. Струя газа подается в насадку через трубку подачи газа. Эта трубка переходит в ниппель, который формирует направление пламени. Этот ниппель вместе с трубкой подачи газа расположен в специальном вкладыше, функция которого – смешивание газа с воздухом.
4. Вкладыш вместе с ниппелем и трубкой подачи газа регулируется винтом. Лучше всего делать устройство сборно-разборным, так как ниппель необходимо чистить в обязательно порядке.
5. После формирования во вкладыше смесь газа и воздуха подается в специальное сопло насадки, в которое подается дополнительная порция кислорода из атмосферного воздуха. В насадке нужны вентиляционные отверстия, они позволят сделать пламя более ровным и стабильным.
