Крепление ножек и колес
Ножками для такого прибора могут служить полоски инструментальной стали с общей толщиной 2−3 миллиметра и шириной от 20 до 50 миллиметров. Чем меньше будут ножки, тем лучше будет резать. Но толстый нож намного прочнее. Учитывая встречающиеся во время кошения кочки и другие препятствия в виде камней и посторонних предметов, прочность играет большое значение. Конструирование ножек выглядит следующим образом:
- Ножи к изделию могут крепиться двух видов. Первый — это нож в виде длинный полосы, который устанавливается на оправку симметрично оси. Длина ножика при этом должна совпадать с шириной захвата — 30−50 сантиметров. Заточенные концы полос играют роль резцов. Оправка и нож могут представлять собой цельную неразъёмную деталь, к которой крепится либо приваривается фланец с отверстием под посадку.
- Второй тип — два коротких ножа с длиной 50−80 миллиметров, которые устанавливаются по краям под углом 180 градусов. Они могут быть расположены прямо или же с небольшим наклоном. Крепить ножи можно двумя либо одним болтом. Первый метод считается более надёжным, но крепление одним болтом даёт ножу складываться и не ломаться при столкновении с камнем либо бугром. Крепления складных ножей нужно обязательно осматривать, так как со временем они могут перетереть винты.
- Сталь у ножей должна быть прочной, ни в коем случае не хрупкой, в противном случае их придётся очень скоро заменять. Такая конструкция может даже нанести вред человеку, в случае если один из ножей отлетит в сторон. Опыт мастеров показал, что для этой цели подойдет полотно ножовок по дереву с толщиной в два миллиметра.
- Для изготовления ножа на полотне отмечаются две заготовки в виде полос, которые вырезаются болгаркой. В заготовке высверливаются отверстия для последующего крепления. Далее остаётся лишь заточить нож, установить его на оправу и отцентрировать.
Если сверлить отверстия довольно трудно, тогда разрешено положить полотно на металлическую поверхность с отверстием большего диаметра, чем отверстие в полотне, после ударить пробойником. Выступ, которые возник после удара, снимается напильником (если металл довольно мягок) либо на точиле. Если отверстие не подходит по диаметру, то процесс повторяется ещё раз.
Режущие кромки лучше всего создать немного загнутыми вниз, как у заводских моделей газонокосилок. Это намного замедлит процесс наматывания травы на вал двигателя устройства. Также можно создать специальный диск, который закроет вал. Если мощность двигателя близка к мощности фирменных изделий, можно приобрести специальный качественный нож для газонокосилки.
Диаметр и расположение колёс нужно подбирать так, чтобы ножи находились на общем расстоянии от 5 до 6 сантиметров от поверхности грунта. Такая высота кошения считается оптимальной для газона. Если растительность будет срезаться на большой высоте, то она будет сгибаться, пропуская над собой ножи и оставаться несрезанной. Более низкая стрижка очень трудна с таким устройством по причине неровности земли.
Рекомендации по эксплуатации
- Нож будет реже тупиться, если он из стали высокого качества.
- Чтобы держать вал двигателя в сохранности, нож требуется точить неравномерно. Он должен быть острым к краю. То место, которым он касается вала, трогать нельзя, поскольку трава около участка крепления ножа и вала довольно плохо срезается, а только навязывается на нож.
- Можно устроить регуляцию ручки по длине.
- Нож можно защитить от контактов с землёй. Для этого нужно сделать страховочные бамперы.
- Для скошенной травы можно предусмотреть специальный сборник.
- Перед включением агрегата нужно тщательно проверить его состояние: остроту ножей, надёжность крепежей, свободное движение колёс.
- Перед работой очистить рабочую площадку: ликвидировать мусор, камни, деревяшки. Они могут повредить аппарат или травмировать косильщика.
- Выгнать детей и животных с рабочей площадки.
- При работе агрегат толкать от себя.
- При паузе в работе отключить агрегат от питания, вытащив вилку из розетки
- Не работать в дождь и на мокрой поверхности.
- Чистить или ремонтировать агрегат только после того, как его механизм капитально остынет.
- Специалисты рекомендуют сделать в аппарате блокирующую кнопку. Она будет действовать при повреждении или заклинивании ножа. Вот эта схема:
Техника безопасности при эксплуатации
Самодельная газонокосилка требует тщательного соблюдения техники безопасности. Это связано как с тем, что инструмент электрический, так и с наличием ножей. Первое, что нужно сделать до включения газонокосилки в электросеть и начала работы — проверить ее исправность, остроту ножей, надежность крепления всех болтов, свободный ход колес. Очень желательно собрать на участке мусор, так как камни или деревянные бруски могут стать причиной поломки газонокосилки или травмы косильщика. Дети или домашние животные должны покинуть участок работ.
Правильное использование газонокосилки — толкать ее от себя. Если есть необходимость остановить работу с газонокосилкой на время, а потом к ней вернуться – то нужно обязательно отключить механизм от электропитания, причем не кнопкой возле двигателя, а вынуть вилку из розетки
И самое важное – работа с электрической газонокосилкой категорически запрещена в дождь или на мокрой траве. Очистку или ремонт можно проводить только на выключенном и остывшем механизме
При соблюдении этих несложных правил газонокосилка, собранная своими руками, будет радовать вас еще долгие годы.
На основе бензопилы
Здесь варится каркас из кусков трубы. На нём сосредотачивается двигатель от бензопилы. За счёт его мощи газонокосилка одолеет даже мелкий кустарник. Применение такого двигателя не подразумевает наличие дополнительной обороны. Он и так имеет мощную защиту от влаги и пыли. И у него воздушные фильтры захламляются реже.
Подходящие колёсные узлы имеют оборот на 180 градусов на шарнире. Обособленный функциональный узел связан ремнями с независимым приводом бензопилы. Крутящий момент следует на диски. Там режущий инструмент – это металлические цепи. Их длина – 25 см.
Подробнее:
- От ненужной бензопилы отвинчиваются шина и «штурвал».
- Ручка готовится из водопроводных труб с возможностью их регуляции по высоте.
- От бензопилы берётся «звёздочка».
- На неё в нужном положении ставится кусок трубу 8 см в длину и с диаметром 5 см. Этот отрезок обрабатывается на токарном станке.
- Понадобится и ещё один кусок такой трубы. Длина та же. Диаметр = 5,8 см. Он надевается на предыдущий кусок. Так получается трубный телескопический вал.
- Для крепежа труб необходимы особые болты М6, оснащённые контргайками. Правильные позиции болтов – диаметрально параллельно друг к другу.
- Отверстий делаете несколько. Так проще регулировать высоту среза травы. Трубы будут двигаться относительно друг друга. И это движение немного компенсирует дисбаланс.
После этих операций готовится ножевая основа. К другой трубе приваривается стальной диск (сталь – листовая). Его диаметр 18 см.
Интересно, что подобная модификация может служить годами.
Процесс создания
Начальная стадия самостоятельного создания газонокосилки заключается в подборе деталей
Самое важное – наличие двигателя. Его можно взять из уже неэксплуатируемой бытовой техники, можно изъять из какого-нибудь электроинструмента:
- дрели,
- пылесоса,
- бензопилы,
- болгарки.
Минимальный требуемый параметр двигателя – 500 В. Лучше 1000 В. Так можно будет трудиться на незначительных оборотах. Да и заточка ножей станет обязанностью более редкой. На подбор двигателя влияют диаметр ножа и совокупные габариты данной техники. Чем больше рабочая площадь для неё, тем выше должна быть мощь у двигателя.
Снегоуборщик
Снегоуборочная машина представляет собой агрегат, который сгребает снег и отбрасывает его в стороны. Она работает по шнековому и роторному принципам.
Шнековые механизмы осуществляют 1-ступенчатый забор снежной массы. Устройство находится в передней части агрегата, по бокам и сверху прикрывается крышкой. В процессе вращения вокруг собственной оси шнек захватывает, перемалывает снег и лед, дробит их на мелкие фракции, передает внутрь техники на отбрасывающую лопату, затем на отводящий патрубок. Для свежевыпавшего снега подходят механизмы с гладкой кромкой, для залежавшегося — с зубчатой.
В агрегате роторного типа снежный покров очищается ротором. Насадка крепится на приводной вал и работает, как пылесос. Лопасти выступают вперед, что намного облегчает захват снега. В самодельном снегоуборщике из триммера они делаются из качественного металла либо прочного пластика. Ротор создает увеличенную центробежную силу. Снег отбрасывается, проходя через патрубок, на расстояние до 12 м.
Если радиус действия механизма в пределах дома, устанавливают электромотор от триммера, при этом учитывают гидроизоляцию агрегата. При проведении работ на дачных участках лучше установить бензиновый двигатель небольшой мощности.
На подготовительном этапе для снегоуборщика из триммера своими руками чертежи деталей и сборочных узлов разрабатываются по продуманному плану, технологии и исходя из наличия материала и оборудования. Для сборки используют схему газонокосилки.
Необходимое оборудование для изготовления самодельной машины:
- Бензотриммер с прямой штангой и редуктором.
- Стальной лист толщиной 1,5 мм или металлическая бочка.
- Фреза с зубьями.
- Набор инструментов:
- дрель;
- сверла;
- гаечные ключи.
- Болгарка.
- Сварочный аппарат.
Сначала делают ротор:
- Из листа стали вырезают 4 прямоугольника 25х10 см.
- Один из углов длинной стороны детали обтачивают в форме лопасти.
Дефлектор делают из металлических полосок 30х15 см, изгибают, приваривают бортики высотой 10 см. Для лопатки берут заготовку 30х40 см, загибают края на высоту 2 см.
Для того чтобы сделать снегоуборщик своими руками из триммера, выполняют такой алгоритм действий:
- снизу бочки отступают 15 см, обрезают по кругу;
- на дне конструкции сверлят отверстие для выступа редуктора и 3 дополнительных — для крепления щитка;
- с боковой стороны делают квадрат со стороной 10 см для выгрузки снежной массы;
- 1/3 передней части конструкции закрывают металлическим листом так, чтобы квадратное отверстие располагалось по центру заслонки;
- готовые лопасти ротора крестом приваривают к диску бензотриммера;
- к корпусу агрегата в месте выброса снега устанавливают дефлектор и проходят сваркой;
- снизу крепят лопатку;
- производят монтаж редуктора, закрепляя болтами;
- вставляют ротор.
Во время работы пользуются сварочным аппаратом. Сварка по тонкому металлу — сложный технологический процесс, с которым может справиться только профессионал. Поэтому лучше при изготовлении некоторых деталей воспользоваться услугами опытного сварщика.
Какие самоделки из болгарки можно сделать?
Учитывая высокие обороты двигателя и его мощность, а также наличие специального редуктора, из болгарки выходят отличные станки и приспособления.
Начать, пожалуй, нужно с самоделок, которые обязательно пригодятся в домашнем хозяйстве, например, самодельного триммера.
Триммер из болгарки
Самодельный триммер с использованием болгарки не отличается особой сложностью в изготовлении. Единственным его недостатком, является потребность в электроэнергии, и длинном удлинителе. Чтобы сделать триммер из болгарки своими руками, придется соорудить длинную и прочную рукоятку, с одного края которой, металлическими хомутами можно было бы закрепить рассматриваемым инструмент.
Однако лучше всего будет перестраховаться и сделать специальное металлическое крепление с колесиками, под установку болгарки. Вверху крепления следует приварить кусок трубы для подсоединения длинной рукоятки из пластика или древесины
Важной особенностью триммера из болгарки является то, что для скашивания травы, лучше всего использовать не леску, а тонкий трос
Газонокосилка из болгарки
Большей надёжностью, да и безопасностью, обладает газонокосилка из болгарки. Такой инструмент для скашивания травы очень устойчив и удобен в работе, его не нужно носить все время в руках. Конструкций самодельных газонокосилок и схем в интернете, не счесть. Однако все они сводятся к одному и тому же.
Основание — для его изготовления можно приспособить старую ненужную тачку кравчучку или сделать своими руками из куска толстой фанеры, листовой стали и прочих материалов. Поверх основания надежно закрепляется болгарка, вал которой продет через отверстие, вниз.
На валу болгарки надежно фиксируется переходник для установки острых ножей, которые можно сделать из тонкого стального листа. Кстати, конструкция подобной газонокосилки уже описывалась ранее, в прошлом выпуске строительного журнала, статья про самоделки из стиральной машины.
Сверху, лучше сразу же накрыть болгарку герметичным корпусом, чтобы избежать попадания в двигатель и редуктор, травы с мусором. Для управления самодельной газонокосилкой из болгарки, также нужно предусмотреть кнопу включения и выключения на рукоятке, в удобном месте, или розетку для подсоединения удлинителя.
Зернодробилка из болгарки
Если вы занимаетесь домашним хозяйством и вам приходится все время готовить корма для животных, то самодельная зернодробилка из болгарки, сделанная своими руками, придется очень кстати.
Чтобы сделать самодельную зернодробилку, потребуются следующие материалы:
- Тонкая жесть для изготовления корпуса с ситом и приёмника для зерна;
- Фанеры для вырезания основания под зернодробилку;
- Сталь для изготовления ножей или готовые их варианты от овощерезки.
Итак, начнём с самого интересного, с изготовления основы. Для этого придется взять прямоугольный кусок фанеры, размерами 50 на 40 см. Ближе к краю нужно будет приложить болгарку и обвести её контуры для вырезания отверстия в фанере. Впоследствии болгарка будет закреплена прямо в отверстии посредством металлических болтов и пластины.
Затем можно браться за изготовления корпуса, в котором будет происходить измельчение зерна. Делать его лучше всего из тонкой жести. После изготовления корпуса, в днище следует насверлить множество отверстий, диаметром не более 3 мм. Через отверстия, как в сите, будет проходить измельчённое ножами зернодробилки, зерно.
Ножи, как и было, сказано выше, лучше всего сделать из полоски тонкой стали. Для удобства крепления, нож можно зафиксировать прямо гайкой от болгарки, проделав в нем предварительно подходящее под диаметр штока отверстие. Теперь останется сделать приёмник для засыпки зерна в зернодробилку. Сделать его можно также из жести или из пластиковой бутылки на 5 литров с отрезанным дном.
Газонокосилка своими руками из стиральной машины
Для сборки самодельной газонокосилки на основе стиральной машины изготовителю потребуются те же инструменты и материалы, что и при конструировании оборудования из бензопилы. Перед началом работ нужно подготовить 2 схемы. В первой должны быть описаны размеры и принцип установки всех узлов. Второй чертеж должен отображать готовую самодельную косилку с ее готовыми размерами и внешним видом.
Газонокосилка из двигателя от стиральной машины собирается своими руками в такой последовательности:
- Сначала необходимо сварить крепкую раму, взяв для этого металлический уголок с размерами 25×25 мм. К полученным углам готового каркаса нужно приварить 4 стойки, к которым будут крепиться колеса. В центральной части рамы необходимо установить стальную пластину, к нижней части которой будут предварительно приварены ребра жесткости. Пластина понадобится для установки двигателя от стиральной машины. В задней части конструкции следует приварить П-образную рукоятку, сваренную из металлических труб;
- Далее в центре установленной пластины потребуется вырезать отверстие для вала мотора. Переднюю часть каркаса необходимо оборудовать решеткой или дугой, изготовленной из мягкой гнущейся стали. Это приспособление будет гасить энергию режущего ножа, если он вдруг оторвется. Решетка должна быть установлена так, чтобы в ее неподвижном положении у ножа был зазор на 2 см снизу и сверху, а также на 1 см в передней части;
- Затем нужно установить двигатель для газонокосилки. Вал силового агрегата должен поместиться в отверстие. На него монтируется предварительно заточенный нож. Верхнюю часть двигателя нужно прикрыть защитным кожухом, сваренным из стальной пластины. В коробе потребуется просверлить несколько отверстий для охлаждения мотора.
Во время эксплуатации оператору требуется постоянно следить за тем, чтобы косилка , сделанная своими руками , не разрезала кабель питания. Для этого провод лучше всего прикрепить к рукоятке, зажав его при помощи клипс.
Нож для триммера своими руками
Если вам потребуется скосить растения с толстыми или жесткими стеблями, то обычная леска с этой задачей не справится. Поэтому без специального металлического ножа вам не обойтись. Ножи для триммера можно купить в специализированном магазине, а можно сделать самостоятельно, например, из старого диска от циркульной пилы (без напаек). Делается нож следующим образом.
- Сначала на диске делается разметка. “Лепестков” можно сделать столько, сколько вы пожелаете, например, два, три, четыре или пять, как в данном описании.
- Далее, с помощью болгарки, по разметке делаются 2 радиальных надреза.
- После радиальных пропилов необходимо с помощью той же болгарки соединить 2 надреза, сделав продольную канавку достаточной глубины, чтобы можно было отломать вырезанный кусок диска.
- Зажмите почти отрезанную часть заготовки в тиски и отломайте ее.
- Проделайте эту операцию со всеми “лепестками” будущего ножа. Все неровности можно обточить на абразивном круге.
- Когда заготовка будет готова, заточите одну сторону каждого “лепестка” под углом 45°.
Из бензопилы дружба
Первый способ заключается в том, что мы будем использовать старую и давно ненужную бензопилу под всемирно известным названием «Дружба», о технических характеристиках бензопилы дружба вы узнаете здесь. Но если вы не располагаете наличием данной модели, то вы вполне благополучно можете взять бензопилу «Урал» к примеру, или иную другую модель, существенной разницы в этом нет. Почему именно отечественные бензопилы, а не скажем импортные модели?
Косилка из бензопилы
Так, прежде чем начинать разбираться в аспектах «создания» газонокосилки, стоит уточнить собственно с каких основных деталей и так называемых узлов она будет у нас состоять, итак:
- основным и действенным механизмом у нас послужит двигатель;
- каркас будет представлять собой своеобразную опору для установки всех необходимых узлов устройства;
- кожух защитного характера;
- ножи;
- колеса;
- детали и ручки, сходящие в спектр системы управления.
Итак, приступим. В данной газонокосилке сам двигатель мы возьмем из старой бензопилы, именно в сборе. Однако если устройство не рабочее, то в таком случае она нам не подойдет. Вы должны помнить о том, что изменять в его механизме ни в коем случае ничего ненужно.Просто достали из бензопилы и установили в тележку подвижного характера.
Теперь разберемся, как же можно сделать эту такую необходимую нам тележку? Для этого необходимо взять уголки 25х25, которые будут располагать размерными показателями равными 500 мм и 600 мм. Сварить их между собой в виде рамы.
Инструкция по сборке
После этого вы должны открутить от старой бензопилы «штурвал» и шину. Что касается ручки нашей тележки то изготовить ее можно из труб водопроводного направления именно с непосредственной возможностью высотной регулировки
Естественно данная регулировка не является такой важной необходимостью, но стоит отметить, что так на много удобнее будет работать с устройством, в особенности, если его эксплуатировать будут разные люди с разным коэффициентом роста
К изготовленной ручке вам необходимо прикрутить так называемый «штурвал», после этого проведите удлинение газового троса, а также шланга топливного
Важно то, что редуктор совместно с самим двигателем должен быть повернут на девяноста градусов. Это делается для того чтобы сам вал располагался в нижней части, а для этого его необходимо ко всему еще прокрутить на раму
Сделать это можно посредством использования специального отверстия, которое находится на редукторе, но в бензопиле оно используется для шинного закрепления, а также используйте две крепительные шпильки кожуха маховика, который располагается в нижней части. По сути, основу для нашего устройства мы выполнили, осталось совсем немного, а именно установить инструмент режущего направления.
Косилка из бензопилы на видео.
Для того чтобы его изготовить вам понадобится бензопильная «звездочка» на которую собственно необходимо установить в соосном положении небольшой кусок трубы с размером: длина – 80 мм, диаметр – 50 мм. После этого необходимо провести обработку этого отрезка на станке токарного характера.
Посредством выполнения данных манипуляций вы получите своеобразный вал телескопический из труб, которые нужно соединить специальными болтами М6 которые собственно располагают контргайками. Они же должны находится в положении диаметрального направления параллельно друг к другу. Что касается отверстий, то их нужно несколько, так как таким образом вы с легкостью сможете производить регулировку высотного среза самой травы.
Посредством работы труд движение которых будет проводиться относительно друг друга, тем самым они в определенном коэффициенте смогут, скажем так, компенсировать сам дисбаланс.
А теперь последнее что вы должны сделать, так это изготовить, ножевое основание. Для этого нужно приварить к другой трубе специальный диск, изготовленный из метала, и который, располагает размерным показателем равным 180 мм в диаметре именно из стали листовой 4 мм.
Особенности самостоятельной сборки
Перед началом работы и выбора модели следует ознакомиться с особенностями сборки, устройством конструкции.
Любая газонокосилка должна обладать достаточной мобильностью, чтобы равномерно срезать газон. Классическая конструкция газонокосилки имеет следующее устройство:
- Электрический мотор, если предусмотрено его наличие.
- Бензиновый бачок для моделей данной серии.
- Детали для изготовления ножа (например, отличная газонокосилка может быть изготовлена своими руками из болгарки).
- Корпус для укрытия привода или бачка.
- Защитные щитки или кожухи для защиты ног пользователя.
- Ножи или леска.
- Колеса, которые позволят конструкции равномерно перемещаться по периметру садового участка.
- Ёмкость для сбора стриженой травы. Данный аспект является довольно важным, чтобы процесс стрижки оставался комфортным, и приносил удовольствие владельцу участка.
Не стоит забывать о таких мелочах, как кнопки включения и выключения, оборудование для сворачивания электрического провода, удерживающие ручки
В самостоятельной работе важно соблюдать следующие нюансы сборки:
- В первую очередь, монтируют корпус для двигателя. Это может быть снятый со старого электроприбора щиток или сваренный из металлического листа каркас.
- Для электрического двигателя готовят отверстие. Отдельную площадку готовят для установки бензинового бачка (все действия зависят от выбранной модели газонокосилки).
- К каркасу приваривают удерживающую ручку, можно дополнительно продумать конструкцию для плавного поворота машинки во время стрижки.
- На вал электродвигателя крепится нож. Поверх лезвия устанавливается защитный кожух.
Завершают сборку монтажом кнопок-выключателей и шнура.
Из пылесоса
В первую очередь стоит отметить то, что самодельная газонокосилка электрическая из деталей пылесоса выполняется, не так уж и сложно, поэтому главное, чем вы должны обзавестись так это громадным терпением и необходимыми деталями, а именно:
- колеса (можно от старой коляски);
- варочный аппарат;
- пару стальных листов;
- пила ручная или ножовка, можно даже старая.
Итак, приступим к работе.
Смотрите на видео, как сделать газонокосилку из пылесоса.
Далее что вы должны сделать, так это вырезать специальную площадку из стального материала, которая собственно в дальнейшем и послужит нам в качестве установочной опоры для двигателя старого пылесоса. Стоит отметить, что это двигатель должен быть помещен таким образом, чтобы его непосредственны вал находился в нижней области.
Собственно если вы уже произвели установку, в таком случае вам нужно выполнить для двигателя специальный кожух защитного характера, но помните о том, что его толщина должна быть в точности равна 1.2 мм. Но при этом диаметр необходимых отверстий этой «защиты» должен располагать большим коэффициентом, нежели вала буквально на 4 мм. А если вы счастливый обладатель большого участка, то вам стоит узнать о таком полезном дополнении, как удлинитель для газонокосилки на катушке, детальную информацию об этом чуде вы найдете тут.
Более того вы не должны забывать о том, что двигательная установка должна выполняться на расстоянии равному 3-4 см именно от самой земли, так как в ином случае аппарат может попросту повредиться во время работы
Также немаловажное значение имеет диск, изготовленный из метала, который собственно необходимо установить на сам двигательный вал

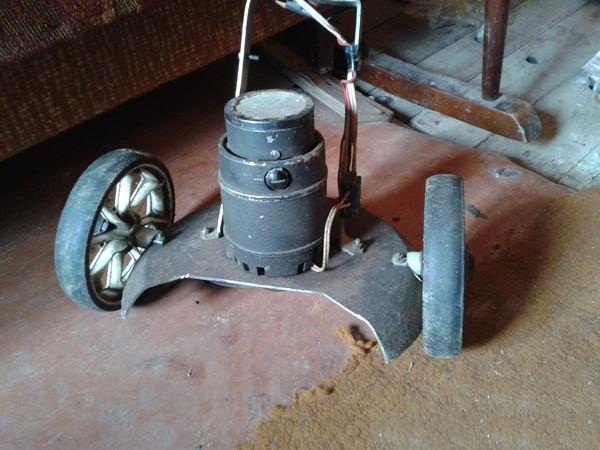

Газонокосилка из пылесоса
