Конструкционные особенности фрез
Подбирая нужные фрезы для своего ручного фрезера, необходимо знать следующие исходные данные:
Размер хвостовика. Он указывается как в дюймах, так и в миллиметрах и определяет возможность совместного использования оснастки с ручным фрезером. Диаметр цанги инструмента должен быть совместим с диаметром хвостовика. Иногда возникают неувязки при рассмотрении разных мер длины. Так, ¼ или ½ дюйма в пересчете дают 6,35 и 12,7 мм. Метрические размеры распространенных типов цанг – 6,8 и 12 мм. Как видим, совместимости нет
Поэтому, при выборе обращайте особое внимание на это.
Материал и расположение лезвий. Выделяют изделия из твердосплавной (HM) и быстрорежущей стали (HSS). Твердосплавные фрезы отличаются повышенной хрупкостью. Если предполагается обработка твердых пород древесины, рекомендуется использовать оснастку из быстрорежущей стали. Рассматривая расположение лезвий на фрезе, можно выделить некоторые особенности. Вертикальные лезвия срезают поверхность более агрессивно
Работать с такими насадками довольно сложно, а образованная поверхность получается грубой. Фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях. Наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах обработки.
Желаемая конструкция режущей части. Фрезы по дереву могут иметь сборное, монолитное и сменное исполнение. Сборная конструкция представляет собой определенный набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы. Монолитные фрезы полностью выполнены из инструментальной стали. Насадные фрезы (со сменными режущими кромками) наиболее технологичны в эксплуатации. Они выделяются большим сроком службы, так как ножи для них делают двусторонними (при износе одной стороны лезвия его переворачивают и продолжают обработку).
| Изображение | Название фрезы | Описание |
| Монолитная | Выполнена из цельного металла | |
| Сборная | Является стальной болванкой с припаянными по бокам лезвиями | |
| Насадная | Состоит из съемной пластины, фиксирующейся на пальцевидном переходнике |
Виды фрез
Резцы для ручного фрезера выполняют множество функций, которые разделены по конкретным видам самих же фрез. Известно множество разновидностей, но особым спросом пользуются следующие:
- Пазовые резцы.
- Резцы для кромки, которые часто называют кромочные.
- Комбинированные резцы.
Пазовые изделия
Данные резцы предназначены для получения прорезей так называемых пазов в любом изделии из древесины. Такие виды фрез по дереву для ручного фрезера широко используются в производстве мебели.
Пазовый тип поможет получить разнообразную с геометрической точки зрения форму и вид. Как правило, эти фрезы изготавливаются в виде конуса и оставляют после себя отверстие, прямоугольный паз. Резцы этого типа можно поделить по виду рабочей части:
- Прямые. Оставляют пазы в виде прямоугольника.
- Фасонные. Фрезы обычно требуются для создания декоративных элементов, к примеру, мебельных накладок с орнаментами.
- Галтельные. Эти резцы имеют закругленную, рабочую часть, что дает возможность проделывать пазы с закругленной внутренней частью.
- V — образные, позволяющие получать прорези со стенками под углом девяносто градусов друг к другу.
- Спиральные. Они обеспечивают прямоугольный паз для соединения по типу «в шип».
- Т-образные, которые часто называют «ласточкин хвост». Они позволяют получить прорезь, в виде перевернутой тешки.
Такие фрезы для ручного фрезера по дереву в основном используются для красивой, фигурной обработки дерева в любой части будущего изделия. Недостатком этого вида фрез является необходимость работать по определенному шаблону, без которого получить правильную форму паза практически невозможно.
Кромочные резцы
Кромочный тип резцов предназначен для обработки и декорирования краев заготовок из дерева. Выделяют разновидности в зависимости от формы лезвия:
- Профильные, предназначенные для создания фигурных профилей с целью повышения эстетичности кромки.
- Калевочная. Она обеспечивает закругление кромки для формирования одной четвертой окружности.
- Конусная. Фреза скашивает кромку под углом в 45 градусов.
- Дисковая, которая проделывает паз горизонтально в соответствии с выбранными размерами.
- Галтельная. Она обеспечивает создание галтели на кромочной поверхности.
- Фальцевая. Изделие требуется для фрезеровки, назначение процедуры может быть любым.
Комбинированные
Это универсальные изделия, имеющие огромную область применения. Резцы представляют собой объединение шипового и пазового режущих элементов. Применяются для сплачивания и сращивания деревянных заготовок — объединения их по кромке (для угловых соединений) или торцевой части (для получения широкой доски из нескольких мелких).
Комбинированные фрезы объединяют в себе пазовые и шиповые и рассчитаны, чтобы за один проход создавать оба этих элемента. Использование фрезеровки для этой цели увеличивает склеиваемую площадь досок и отшлифовывает поверхности для их максимального прилегания друг к другу.
Виды фрез по применению
На самом деле, видов не так уж много. Главное разнообразие в подвидах, где можно сравнить форму обработанной поверхности.
Пазовые фрезы
Используются для выборки паза в массиве заготовки. Технология обработки применяется для шиповых соединений, установки замков и петель дверей, а также для декоративной обработки.
Прямые – паз прямоугольной формы. Никаких хитростей – все параллельно и перпендикулярно.
Галтельные – выбирают паз полукруглой формы. Применение чисто декоративное. На профессиональном жаргоне – пальчиковые.
Пазовые V-образные. Форма паза следует из названия.
Конструкционные фрезы предназначены для формирования пазов под само фиксирующиеся соединения (ласточкин хвост, Т- образные)
Фасонные фрезы можно отнести и к пазовым, и к кромочным. Назначение – исключительно декоративное. Разнообразие форм не знает границ: дизайнеры постоянно придумывают новые фигуры режущих кромок.
С помощью таких фрез можно изготавливать фальшивые филенки в цельном массиве дерева.
Кромочные фрезы
Предназначены для обработки торца заготовки. Аналогичную работу можно выполнять фуганком, но фреза – более гибкий инструмент. Для точного следования по заданной линии оснащены опорными подшипниками. Внешняя обойма движется по направляющей, формируя идеальный край.
Прямые – обрабатывают торец под прямым углом к плоскости.
Калевочные фрезы обрабатывают фигурную кромку, как на подоконнике или декоративной столешнице.
Сдвоенные калевочные (фасочные). Предназначены для одновременной обработки торца с двух сторон (снятие фасок).
Фасочные угловые (конусные). Обрабатывают торец под заданным углом, или снимают фаску с плоским скосом.
Галтельные кромочные. Проделывают полукруглый паз в торце заготовки.
Фигурные. Обрабатывают торец со сложным рисунком.
Фигирейные — как разновидность кромочных фигурных фрез. Предназначены для создания красивых кромок на филенчатых дверях.
Фрезы такого типа могут быть для горизонтальной (на иллюстрации) и вертикальной обработки.
Мы рассмотрели далеко не все разновидности фрез по дереву. Все остальные формы строятся на базе основных видов, показанных в материале.
Конструкции фрез и их влияние на технологию производства фрезерных операций
Рассматриваемые инструменты подразделены на несколько основных категорий, классифицируется по типу и назначению. Они выполняют свои функции не только под осевой нагрузкой, имеют возможность перемещения во время работы, за счёт наличия боковых кромок. Режущие кромки, точнее их количество, напрямую зависит на качество выполняемых действий ручным фрезером.
Используемый инструмент, предназначенный для обработки принято считать ручной фрезер. Существуют средства исполнения корончатого типа, они позволяют выполнять работы обыкновенной дрелью. В таком случае, фрезерная головка, применяемая по дереву, выполняет роль обработки кромок, изготовления простых отверстий.
Нож для фрезы по дереву
Фрезерная головка
Оформление и изготовка изделий с пазами необходимой глубины, размеров осуществляется с помощью торцевых фрез. Ножи, используемые для фрезы по дереву подвергаются немалым нагрузкам. Предотвращение излишней обработки сказывается, за счет использования подшипников. Торцевые фрезы для ручного фрезера позволяют создавать соединения деревянных конструкций посредством системы шип/паз.
Чтобы изготовить на дереве необходимое отверстие, понадобится борфреза. В большинстве случаев такой инструмент используется при промежуточной обработки. Шарошки позволяют «раскрыть» отверстие на необходимую глубину, после производятся дальнейшие действия.
Уход
Ручной фрезер является неприхотливым устройством, которое не нуждается в сложном или особенном обслуживании. Основной уход – это очистка от пыли и стружки, своевременная замена щеток на двигателе и проверка подшипников на валу и фрезах. Следует обязательно следить за чистотой направляющей штанги, а также за легкостью перемещения фрезера по ним.
В конце отметим, что ручной фрезер является многофункциональным и универсальным станков, который имеет множество возможностей и способный выполнять сложные операции. При его помощи делают сложные детали, художественные панно и остальные изделия, поделки, которые требуют опыта и высокой квалификации
Как выбирать фрезу по дереву под ручной фрезер
Выбор фрез на рынке стройматериалов очень богат. Ценовой диапазон разнообразен, не всегда возможно определиться, правильно ли делается покупка. Необходимо придерживаться нескольких основных условий для правильного выбора фрезы по дереву.
Качество
Стоит обратить внимание на внешний вид детали. Изделие должно быть без заусенцев, иметь качественную резьбу, посадочные места
Термическая прочность указывается в паспорте, чем выше, тем лучше и надежнее при дальнейшем использовании. Материал припоя, а также соединение хвостика с частью, ответственную за резку.
Качество пайки изделия играет немаловажную роль при действиях с пиломатериалом. Тогда, когда выполняются работы с твердыми породами дерева, необходим определенный запас прочности инструмента
Припой делится на виды и марки, при покупке необходимо обратить внимание на его качество во фрезе. Желательно обращать внимание на инструмент, марка припоя которого не ниже ПСр 37.5. Чем выше цифра – тем лучше показатели надежности, качества детали
Марка обозначается в составе количеством меди и серебра. При соединении способом сварки, использование фрезера становится небезопасным и бессмысленным
Чем выше цифра – тем лучше показатели надежности, качества детали. Марка обозначается в составе количеством меди и серебра. При соединении способом сварки, использование фрезера становится небезопасным и бессмысленным.
Монолитные фрезы необходимо проверять перед использованием. Качество металла определяется надпилом. Если появились заметные царапины или трещины, значит стоит отложить данный инструмент. Оптимальная твердость металла от 58 единиц. Качество выполняемых работ ручным фрезером напрямую зависит от наличия приспособлений и комплектов.
Подбор необходимого инструмента правильный путь к хорошему результату при работе с деревом. Фреза, изготовленная для фрезера по дереву должна отвечать всем стандартам и быть качественно изготовленной. Существует множество наборов, которые предназначены для работ по дереву. Качественный комплект гарантирует не только выполненные поставленные задачи, но и безопасную работу.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Сферы применения
Использование любого типа оборудования предполагает опасные работы с вращающимися элементами. При работе с деревом необходимо помнить о технике безопасности. Выполнение сложных элементов не производится в один подход, кромки фрезы должны быть заточены для наилучшего результата.
Мастерская, оборудованная фрезером по дереву
Фреза по дереву в работе
Резьба по дереву фрезером
Приступая к выполнению, следует понимать какой тип фрезы необходимо использовать. Высокую распространенность получил инструмент кромочной категории. Данная категория дает возможность производить практически все виды работ по дереву собственноручно. Пазовые или цилиндрические фрезы служат в основном для изготовления углублений в торцах материала.
Виды фрез по дереву для ручного фрезера
Многие изделия из дерева или МДФ сегодня изготавливают ручной фрезеровкой с использованием шаблонов и фрез специальной конструкции. Это и дверные филёнки, и мебельные фасады, деревянные поручни, даже отделочная вагонка — ассортимент специальных фрез достаточно широк для того, чтобы начать собственное производство при наличии одного только ручного фрезера. Давайте рассмотрим виды фрез по дереву для ручного фрезера.
Насадные фрезы
Ещё больше возможностей представляют так называемые насадные фрезы. Состоят они из шпинделя и одной или нескольких оправок с лезвиями различной формы. Переставляя насадки в разном порядке, перемежая их втулками и подшипниками, можно добиться высокого разнообразия профиля при обработке кромок. Поэтому такие наборы столь популярны у мебельщиков, работающих с деревянным массивом и МДФ.
Фреза пробочник
Особняком стоит фреза пробочник. Она предназначена для высверливания цилиндрических шкантов для укрепления столярных соединений и локального устранения пороков древесины. Также распространены наборы узкозахватных фрез для тонкой гравировки. Наконец, если ни один из тысяч образцов не удовлетворяет вашим потребностям, всегда остаётся возможность обратиться в специализированное предприятие и изготовить фрезу по индивидуальному заказу.
Сложно сразу запомнить какие бывают типы, виды и размеры фрез по дереву. Но знать основные из них надо, в противном случае нет смысла покупать фрезер. В следующей статье я расскажу как выбрать бетономешалку.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
Основные характеристики
Любой вид фрез можно охарактеризовать несколькими параметрами. Основные из них:
- геометрия (общая форма);
- форма режущих кромок (лезвий);
- конструкция;
- материал, из которого изготавливаются лезвия;
- диаметр внешний, посадочный, хвостовика.
Независимо от параметров, все виды должны обладать высокой прочностью, поэтому их делают из твердых, прочных материалов с последующей термической обработкой. Применяется напыление, увеличивающее износостойкость изделий.
Конструктивное исполнение
Хвостовик и режущие зубцы или лезвия – основные части фрезы по дереву. Их делают из цельного куска металла (такие инструменты называют монолитными) или из отдельных частей с последующим скреплением (сборные, составные).
Монолитные фрезы изготавливаются из инструментальной стали (твердость не ниже HRC 58…62) заодно с режущей частью, которую затем затачивают. Они имеют небольшой эксплуатационный ресурс, что связано с невозможностью замены режущих пластин по мере их износа. Основное их преимущество – низкая стоимость.
Сборные фрезы представляют собой стальную болванку с напаянными лезвиями, которые изготавливаются из инструментальной стали или твердосплавных металлов. Большое значение при их изготовлении уделяют рецептуре и качеству припоя, которым припаивают лезвия. Это должна быть тугоплавкая марка, содержащая медь и серебро. К таким припоям относятся, например, ПСр 37,5 и ПСр 40.
Фрезы со сменными лезвиями (фрезерные головки) – это разновидность сборных. В них лезвия устанавливаются таким образом (механическое крепление), чтобы их можно было менять по мере износа.
Встречаются также фрезерные головки, в которых объединены в единое целое несколько разновидностей режущих лезвий, их называют наборными. При этом можно изменить порядок набора режущих частей и расстояние между ними. Инструмент при такой замене не должен во время работы терять свою продольную устойчивость.
Наборы используют для получения фасонных изделий из дерева и других работ с древесиной.
Для того чтобы упростить выполнение работ, связанных с точным фрезерованием при помощи ручного деревообрабатывающего инструмента, кромочную фрезу по дереву часто оснащают небольшим подшипником. Он монтируется у одного из краев режущей кромки (вверху или внизу) и при работе обеспечивает правильное направление движения, упираясь в край деревянной детали.
Типы лезвий
По типу лезвий фрезы по дереву делятся на твердосплавные (маркируются аббревиатурой HSS) или быстрорежущие (обозначаются буквами НМ). При этом инструментом с быстрорежущими кромками обрабатывают мягкую древесину, а с твердосплавными лезвиями – твердые породы дерева.
Твердосплавные лезвия обладают высоким температурным коэффициентом и улучшенными рабочими характеристиками.
При этом лезвия у всех типов фрез могут располагаться вертикально или под наклоном. Вертикально-ориентированные лезвия рубят материал. Наклонные ножи срезают слой материала, что позволяет избежать сколов древесины по краям деталей. Встречается также и спиральное расположение режущих кромок. Использование инструмента с наклонными или спирально-ориентированными лезвиями значительно повышает качество обработки поверхности.
Геометрические параметры
Основным параметром, влияющим на совместимость фрез с конкретной моделью деревообрабатывающего станка (фрезер, станок с ЧПУ и др.), служит размер хвостовика. Вызвано это тем, что для их установки в станок используются специальные цанговые зажимы (цанги), надежно охватывающие и зажимающие хвостовик. На практике используются цанги, у которых диаметр посадочного места измеряется в дюймах (1/2″ и 1/4″) или миллиметрах (6,12 или 18 мм).
Посадочные размеры фрез зависят также от способа установки. Насадные фрезы, устанавливаемые на шпиндель стационарного фрезерного станка, имеют диаметр посадочной части 32 мм. У концевых (пальчиковых) фрез, которые предназначены для установки в патрон ручной дрели или цангу фрезера, диаметр хвостовика может быть разным – от 6 до 12 мм.
Это интересно: Фрезы по дереву для ручного фрезера — виды, выбор фрез, назначение
Основные типоразмеры
Ручные фрезеры получили повсеместное распространение благодаря простоте использования и возможности выполнять тонкие операции на габаритных деталях. Однако они вовсе не универсальны, по большей части из-за ограниченных размеров режущего органа — фрезы.

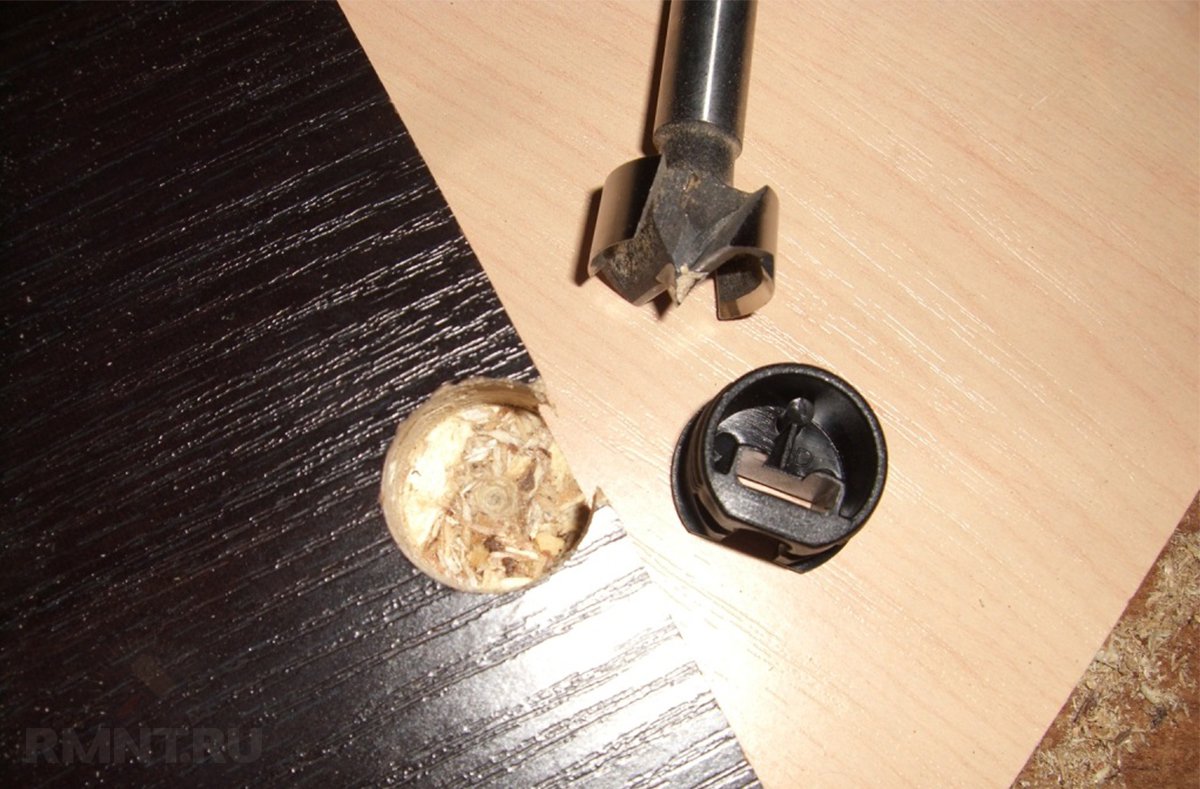

Самыми крупными среди фрез для ручной обработки можно назвать аналоги сверла Форстнера, используемые для изготовления глухих пазов под мебельные петли. Отдельные линейные размеры могут быть и выше, таким образом, некоторые фрезы классифицируются как дисковые или пальчиковые. В целом же максимальная глубина может достигать 80–90 мм, а диаметр — 60–70 мм
Это важно знать, чтобы определить заранее, возможно ли тот или иной вид обработки выполнить ручным фрезером
Нельзя сказать, что абсолютно все фрезы являются взаимозаменяемыми. Они отличаются по диаметру хвостовика и должны точно соответствовать размеру цанги вашего инструмента. Ходовыми считаются фрезеры с посадочным размером 6, 8 и 12 мм. Впрочем, набор сменных цанг или переходных втулок устранит проблему совместимости.
Фрезы разных размеров имеют свою специфику работы. В то время, как небольшими фрезами с глубиной захвата в 10–15 мм можно орудовать относительно свободно, более глубокая выборка потребует медленной подачи с небольшим усилием. А если обработке подлежит деталь высокой твёрдости, потребуется ещё и существенное повышение оборотов.
Оборудование для работы с фрезами по дереву
Фреза – это основная деталь практически любого деревообрабатывающего инструмента. Ее можно установить:
- в обычную дрель;
- фрезерный станок (фрезер);
- промышленное оборудование.
Электроинструментом можно проводить грубую и более тонкую обработку дерева с высокой скоростью.
Дрель
Применение фрез дает возможность домашним умельцам значительно расширить функциональные возможности обычной дрели, предназначенной только для сверления. При этом дрель превращается в универсальный инструмент, при помощи которого можно будет обрабатывать детали, изготовленные из различных пород дерева.
Используя фрезы по дереву, предназначенные для работы с дрелью, можно получать отверстия большого диаметра без применения специальных насадок на дрель типа балеринка или коронка (корончатая насадка).
Для работы с дрелью используют только пальчиковые фрезы, режущие кромки которых имеют самую разнообразную форму. Кроме того галтельные, кромочные (четвертные) и конусные фрезы часто оснащают опорным подшипником, с помощью которого ограничивают глубину врезания лезвий в древесину.
Режущие лезвия могут быть заостренными или затылованными. У заостренных зубьев передняя и задняя поверхности плоские, причем затачивают по задней поверхности.
При этом во время перезаточки режущая часть может изменить свои геометрические размеры. Избежать этого можно, используя инструмент с затылованными лезвиями. У них плоской выполнена только передняя поверхность, по которой и осуществляется заточка. Перезатачивать такие фрезы можно много раз, не опасаясь, что изменится геометрия режущих кромок.
Фрезер
Ручной фрезер – это инструмент, который предназначен для обработки различных пиломатериалов и изделий из них. Он отличается от дрели наличием регулируемой опорной платформы и способностью работать на высоких оборотах (до 30 тыс. об/мин). С помощью фрезера можно с высоким качеством:
- сращивать разные заготовки, соединяя их способом «шип/паз» (кромочные работы), снимать фаску с бруса;
- врезать фурнитуру, замки, петли;
- формировать объемные формы на плоских поверхностях (декорирование);
- вырезать деревянные заготовки, имеющие сложную конфигурацию.
Для выполнения этих работ используют кромочные, пазовые, копировальные и концевые фрезы по дереву.
Пазовые фрезы используют, когда нужно получить углубления определенной формы, например, в форме буквы Т (Т-образные), полукруглые или типа «ласточкин хвост».
Кромочные фрезы используются при изготовлении кромок на деталях из дерева. Как правило, их оснащают упорным подшипником, который предотвращает излишнее погружение инструмента в тело детали. Кроме того, он позволяет регулировать глубину вылета. Если подшипник не предусмотрен, то надо применять параллельный упор или шаблон.
Для декоративной обработки филеночных деталей используются фигирейные фрезы горизонтального типа. Они достаточно тяжелые и имеют большой диаметр. Учитывая большие усилия, которые необходимы при работе с такими фрезами, их оснащают хвостовиком, диаметр которого составляет 12 мм. Их применяют на стационарном оборудовании.
У концевых фрез по дереву для ручного фрезера режущие кромки расположены на торце рабочей поверхности. Кроме того в работе принимает участие и боковая кромка, что позволяет перемещать вращающую фрезу в плоскости опорной площадки. Качество обработки поверхностей определяется количеством режущих лезвий. Как правило, концевые фрезы имеют монолитную конструкцию, но встречаются и составные.
Отдельную группу концевых изделий составляют фрезы Шейпера – шарошки (борфрезы).
Используют их на промежуточных этапах обработки, а также в случаях, когда необходимо осуществить финальную доводку конфигурации детали. Их режущая кромка представляет собой крупные насечки (зубья)
Работая с шарошкой, важно правильно выбрать режим. Это позволит избежать поджога дерева, который возможен при повышенном числе оборотов
А оригинальная борфреза «кукуруза» (шарошка с винтовым расположением зубцов) обеспечит снижение нагрузки на вал электромотора фрезера.
Копировальные фрезы – это редко встречающийся вид инструмента для ручного фрезера. Они отличаются не только количеством режущих кромок, но и размещением опорных подшипников, которые могут располагаться с любой стороны. В некоторых моделях предусмотрено два подшипника (сверху и снизу). Во время работы подшипник двигается по шаблону, благодаря чему обрабатываемая заготовка приобретает заданную форму.
