Принцип строения фрез
Несмотря на многообразие видов, которые могут бывать в магазинах, все они имеют общий тип конструкции.
Имеется две основных части конструкции:
- хвостовик;
- рабочая область;
Первый устанавливается в патрон фрезера и предназначен для передачи вращающего момента.
Рабочая область – это место, где находятся лезвия. Эта часть бывает прямой или с оригинальной формой. От этого зависит, для выполнения какой работы подойдет конкретный инструмент.
В состав фрезы могут входить дополнительные элементы, такие как подшипник, винты, шайбы, калибровочные втулки, стопорные муфты. Они нужны для облегчения выполнения работ или для расширения функционала.
Кромочные фрезы по дереву
Это самый широко представленный спектр данного инструмента, ввиду наиболее частого применения ручных фрезеров именно для формирования различных кромок на деревянных изделиях.
Даже в больших наборах фрез, которые для домашнего мастера иметь предпочтительнее, нежели покупать большое количество фрез вразнобой, основная часть – кромочные фрезы.
И классификация их значительно шире, чем у других видов фрез. Они бывают:

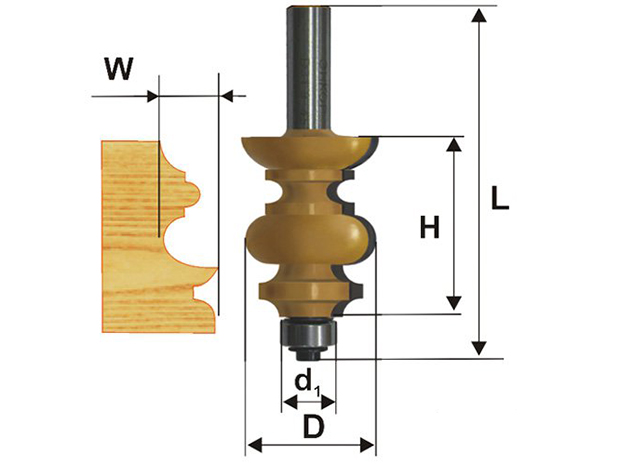

профильные – придающие обрабатываемому краю замысловатую фигурную форму;
калевочные – закругляющие кромку выпуклой формой на четверть окружности;
конусные – снимающие фаску под углом (чаще он бывает под 45°);
дисковые – для пазов в кромке;
фальцевые – выбирающие четверть в кромке;
галтельные – делающие в кромке желобки на четверть окружности;
фигирейные – для формирования кромки филенок.
Как правило, все кромочные фрезы по дереву имеют упорный подшипник, ограничивающий заглубление инструмента в массив дерева. Глубина же вылета фрезы регулируется положением опорной площадки самого фрезера.
А приемы работы такими фрезами однотипны. Если фреза снимает сразу большой массив древесины, то лучше обработку производить в несколько проходов, постепенно заглубляя ее в дерево, пока не заработает упорный подшипник. Можно посмотреть видео:
Конструкции фрез и их влияние на технологию производства фрезерных операций
Фрезы по дереву для ручного фрезера могут иметь наборное и монолитное исполнения. В первом случае конструкция инструмента представляет собой определённый набор пластин из быстрорежущей стали, которые посредством напайки медными сплавами прикрепляются к хвостовику фрезы (иногда, в более дешёвых наборах, вместо твёрдого сплава используется инструментальная сталь, а материалом хвостовика принимается легированная конструкционная сталь).
Во втором случае фреза является монолитным инструментом, который изготавливается из инструментальной стали. Особую разновидность фрез для ручного фрезера образуют насадные фрезы, которые состоят из съёмной пластины, которая затем насаживается на переходной хвостовик. Такие фрезы наиболее технологичны в эксплуатации, поскольку при затуплении режущего лезвия с одной стороны, съёмную пластину можно перевернуть на противоположную сторону, и продолжать пользоваться инструментом.
При выборе набора рассматриваемого инструмента обращают внимание на следующее:
- Пайка наборных фрез должна быть выполнена таким образом, чтобы инструмент не терял своей продольной устойчивости при длительной обработке, особенно, если заготовкой служат изделия из граба, груши, дуба и других твёрдых пород древесины;
- В качестве припоев при пайке инструмента должны использоваться марки ПСр40 или ПСр37,5, с повышенным содержанием серебра и меди. Припои иных марок обычно включают в себя никель, который ухудшает прочность соединения пластин с хвостовиком;
- Термическую прочность наборной фрезы проще всего проверить по тепловой деформации инструмента во время нагрева каждого зуба до температуры 200…250С: инструмент после такой тепловой обработки не должен допускать биения своей продольной оси на величину более 0,05 мм;
- Наборная фреза не должна быть изготовлена сварным соединением хвостовика с рабочей режущей частью. Во-первых, в месте сварного шва прочность металла всегда снижена на 15…20%, а, во-вторых, при резких ударах (например, при врезании фрезы в твёрдую древесину) на поверхности сварного шва могут обозначиться сколы. Применение такой фрезы недопустимо.
Особо стоит выделить проблему твёрдости фрез для ручного фрезера. Производители наборов такого инструмента могут быть из КНР. Цена такого инструмента заметно ниже, но снижается также и качество металла, из которого выполнена оснастка. Чаще всего это касается монолитных фрез. Оценить марку стали в обычных условиях невозможно, однако проверку можно выполнить и в домашних условиях. Для этого лучше всего использовать тарированный напильник, после контакта с которым на рабочей поверхности фрезы не должно быть видимых отметин. Это примерно соответствует твёрдости 58…62 HRC.
Долговечность фрез определяется интенсивностью их применения. Качественные наборные фрезы с рабочими пластинами из быстрорежущих сталей обладают наилучшей стойкостью, а монолитные, выполненные из рядовой инструментальной стали – наименьшей.
Правила ухода за фрезами
Наборы продаются в специальных ящичках, в них удобно хранить и транспортировать фрезы
Важно следить за температурой и чистотой. Влаги не должно быть рядом с деталями, рекомендуется держать наборы в пакетах
По словам подавляющего большинства производителей авторской мебели невозможно изготовить качественно и быстро необходимые составляющие для своих проектов.
Таким образом, вертикальные фрезеры являются отличными помощником в этой работе.
Но они не очень удобны в работе, здесь приходит на выручку кромочный инструмент, простой в использовании.
Он имеет точные настройки, лёгкость в транспортировке.
Специалист рекомендует обратиться внимание и на комбинированные аппараты.
Получается, что каждый мастер выбирает для себя удобный фрезер, который способен справиться с поставленной задачей. Наличие в каждом станке уникальных свойств учитывается при выборе мастерами
Виды фрез
Для правильного выбора детали нужно определить каков желаемый результат работы, потому что качество и виды станков различаются существенно, а комплектующие тем более имеют массу различий.
Фрезы предназначены и для работы на профессиональном оборудовании и для компактной переносной установки.
- Концевой фрез — для обработки концов материала.
- Пазовый фрез — делает паз прямоугольным.
- Цилиндрическо-пазовые — нужны, чтобы сделать нужную глубину и ширину.
- Гальтельный фрез — на выходе появляется полукруглое отверстие.
- V-образные для соответствующей формы изделия.
- Шиповый фрез или Т-образный, чтобы сделать «ласточкин хвост».
- Конусный для внешних краев.
- Калёвочный создаёт детали круглой формы.
- Четвертной и дисковый фрез для окон.
- Дисково-пазовый (больше площадь обработки).
- Антенные (работа с круглой формой).
- Обгонная с двумя подшипниками (делает красивую кромку).
- Фальцевой и кромочный фрез (прямоугольная).
- Конусно-кромочные для соединения и декорирования.
- Алкильно-кромочная, круглый паз.
- Полу стержневые (обработка до цилиндрической формы с двух сторон).
- Комбинированный фрез, с помощью которого создают шип-паз.
- Насадка для соединения с наклоном 90° деталей.
Чаще всего на фрезерных станках работают специалисты и выполняют несколько работ одновременно, поэтому им необходимо в использовании несколько видов фрез, а это значит, что лучше всего приобретать сразу несколько штук.
Выгоднее всего брать наборы, где есть несколько вариантов фрез. Фрезы делают из стальных материалов с высокой твёрдостью, а для некоторых видов материалов фрезы создаются с добавлением карбида вольфрама.
Классификация и виды фрез для обработки древесины
Фрезы по дереву для ручного фрезера могут быть подразделены на следующие разновидности:
Предназначенные для обработки кромок древесины (концевые фрезы). Такой инструмент снабжается направляющим подшипником, который и обеспечивает ровность обрабатываемого края изделия. К этой же категории относятся и спиральные фрезы.
Пазовые фрезы с плоским торцом. Для их применения потребуется наличие упора и известный практический навык, поскольку без шаблона получить ровный паз прямоугольной формы практически невозможно.
Галтельные фрезы, предназначенные для выфрезеровывания полукруглой канавки в торце деревянного бруска. Такие фрезы также являются достаточно универсальными, поскольку от глубины погружения фрезы в материал зависит размер дуги канавки. Галтельные фрезы с опорным подшипником позволяют получать декоративные мебельные рейки.
Пазовые фрезы с V-образным торцом. При их использовании можно получить неглубокую канавку, боковые стенки которой будут наклонены по отношению друг к другу на угол 900. При увеличении глубины внедрения такой фрезы в материал, у паза будут получены ровные стенки.
Шиповая фреза с обратным конусом, для получения пазов типа «ласточкин хвост». Такой инструмент незаменим при выполнении ремонтных работ с мебелью, когда один фрагмент удаляется, а второй закрепляется с основой при помощи указанного паза.
Конусные фрезы. С их помощью ведут обработку внешних кромок изделия, которые по своей готовности должны иметь фаски строго установленной высоты и угла наклона. Глубина внедрения такой фрезы в древесину может быть ограничена установкой упорного подшипника, подобного тому, который применяется для кромочных фрез.
Калёвочные фрезы, используя которые можно получать скруглённые кромки. В набор фрез по дереву для ручного фрезера обычно входят несколько типоразмеров такого инструмента, что позволяет оформлять кромки с различными значениями радиусов закругления. Установка опорного подшипника позволяет, при более глубоком внедрении инструмента в дерево, получать далее прямолинейную кромку.
Четвертные фрезы. Они создают не только вертикальную, но и горизонтальную кромку, а потому применяются при изготовлении и ремонте деревянных оконных рам.
Дисковые фрезы. Также предназначены для выполнения пазов, но, в отличие от пазовых фрез работают не торцом, а периферией своей рабочей части. Комплект из таких фрез различного диаметра (3…6 мм) позволяет получать пазы с гарантированной глубиной по всей протяжённости участка обработки. Опорный подшипник в этом случае не потребуется. Дисковые фрезы с увеличенной высотой рабочей части иногда называют фальцевыми, и применяют для получения оконных пазов под стекло в деревянных рамах.
Комбинированные фрезы объединяют в себе по предоставляемым возможностям шиповые и пазовые виды.
Перечисленными исполнениями фрез по дереву для ручного фрезера можно пользоваться не только при обработке древесины, но и ряда других материалов, в частности гипсокартонных плит, многослойной фанеры и т. п.
Фрезы фигирейные
Используются при необходимости сделать фигурные фаски и декоративные кромки. Подшипник дает возможность использовать в работе фигурные и прямоугольные заготовки. Здесь есть три подтипа фрез.
Горизонтальные
Применяются для обработки филенки. В том числе декоративной. Благодаря подшипнику можно работать с прямолинейными и криволинейными кромками.
Горизонтальные двухсторонние
Уменьшают время обработки за счет возможности выполнения за один проход, сразу создавая фигурную часть и шип для паза.
Вертикальные
Самое распространенное применение – создание плинтусов. Хотя этим возможности этих фрез не ограничиваются. Результат работы инструмента – декоративная часть и шиповое соединение.
Изучив виды фрез по дереву для ручного фрезера, можно идти в магазин, чтобы выбрать подходящий вариант, и приступать к работе. А все многообразие вариантов позволит выполнить любую работу, какая только может прийти в голову.
Функциональные наборы фрез и другое
Довольно часто производители формируют наборы фрез, предназначенные для выполнения однотипной работы, с завершенным циклом обработки деревянных изделий или получения однотипных соединений.
Такой набор из 2-х фрез не только формирует внутреннюю кромку рамочного изделия, но и выполняет пазовую часть углового соединения в этой рамке. Легко понять, что с его помощью можно также сращивать доски в щиты.
А этот набор служит для изготовления тонких деревянных переплетов окон и других подобных работ.
Но каждая из его фрез, конечно же, может выступать самостоятельным инструментом для выполнения целого ряда других видов обработки древесины.
Составная фреза, показанная на следующем фото, в зависимости от последовательности наборки составляющих ее элементов, служит для формирования обеих кромок деревянной вагонки.
А с использованием вместо одной из ее составляющих металлической втулки соответствующего размера, эта фреза может становиться либо калевочной, либо дисковой кромочной.
Конечно, как и в случае с другим ручным электроинструментом, вы можете значительно расширить возможности работы ручного фрезера, соорудив для него столик.
Закрепив на нем подвижные упоры, вы превратите ручной инструмент в подобие фрезерного станка. А с его помощью и набором фрез, наподобие вышеупомянутых, можно делать очень интересные вещи:
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
Основные характеристики
Фрезы отличаются собственными характеристиками, на которые следует обращать внимание
Диаметр хвостовика
В зависимости от размеров фрезы изготавливаются различные зажимные элементы для хвостовика. В первую очередь следует проверить, в каких единицах измерения указан размер последнего – в дюймах или миллиметрах. При несоответствии единиц измерения хвостовика и зажимного элемента возникнут проблемы, которые приведут к сокращению срока службы фрезера и понизят качество работы.
Длина фрезы и режущей основы
Нормальной длиной фрезы считается 60-210 мм, режущей основы – 15-125 мм. Длинные инструменты отличаются увеличенными параметрами: 105-250 мм и 55-140 мм соответственно. Они применяются в основном для черновой обработки. Короткие фрезы применяются для работы с различными материалами и черновой обработки. Их размеры: 60-205 мм для фрезы, 15-120 мм для режущей части.
Сплав
Вида сплава, применяющего для изготовления инструмента:
- цельный твердый сплав;
- сплав с твердосплавными напайками.
Главной характеристикой цельного твердого сплава является максимальная точность при работе с деревом.
Детали из сплава с твердосплавными напайками оснащаются режущей частью различной формы, благодаря чему увеличивается спектр выполняемых задач. Их нужно реже точить, чем представителей первого варианта, но сам процесс заточки сложнее.
Отвод стружки
Существуют разные виды избавления от отходов:
- Однозаходные с удалением стружки вверх.
- Двухзаходные с удалением стружки вверх.
- Трехзаходные и четырезаходные с удалением стружки вверх.
- С удалением стружки вниз.
- С прямыми ножами.
Первый тип отличается одной кромкой и канавкой. Стружка не плавится и не прилипает к инструменту.
Вторые предназначены для обработки с высокой точностью за счет жесткой конструкции. Срез получается ровным и четким.
Третьи характеризуются большим числом рабочих кромок, что увеличивает скорость работы до максимума.
Четвертые подходят для работы с однослойным материалом. Благодаря особому воздействию на материал сверху, эти фрезы позволяют не использовать стопорные элементы, чтобы изделие оставалось на месте в процессе.
Пятые применяются при работе с многослойными материалами. Хорошо подходят для пробивки пазов.
Для предотвращения быстрого износа фрезы должны использоваться в тех типах работ, для которых предназначены.
Концевые фрезы
Главной их особенностью является наличие режущих кромок на торце рабочей части.
Это вовсе не означает, что они работают только с применением осевой нагрузки. У них также могут быть задействованы боковые кромки, позволяющие перемещать фрезу в плоскости опорной площадки фрезера, проделывая различные пазы и выборки в материале. Они могут иметь разное число режущих кромок, а соответственно, разную чистоту обработки материала.
Концевые фрезы чаще всего бывают монолитными, но встречаются и составные. Ярким примером такой могут выступать корончатые фрезы, чаще используемые с дрелью.
Фрезы кромочные
Представляют собой режущий инструмент для работы с кромками и создания нужной формы. Можно выделить следующие типы таких деталей.
Прямые
Простые и распространенные, эти фрезы позволяют создавать плоские прямые кромки перпендикулярного типа. Исполнение с подшипником дает возможность работы с круглыми формами.
Калевочные
Целью этого типа являются сложные узоры. Состоят из двух режущих частей. Подходят для выполнения прямой обработки, плавных изгибов и скругления.
В процессе выбора этого типа фрез рекомендуется брать те, что оснащены возможностью регулировки расстояния между режущими элементами.
Фальцевые
Подходят, когда нужно сделать прямоугольные пазы на изогнутых или ровных деталях. Дают возможность получить результат желаемой формы за счет двойного прохода.
Конусные
Особый тип, который используют производители мебели. Применяются для обработки деталей перед соединением. Меняя угол наклона режущей части добиваются получения декоративных фасок для соединения изделий многоугольной и круглой формы.
Галтельные
Используются, когда нужно сделать паз округлой формы. Оснащены двумя подшипниками, что защищают инструмент от перекоса. Результат похож на тот, который получается после пазовых галтельных фрез, но кромочные иногда удобнее.
Фигурные
Характеризуются большим весом. Используются на больших профессиональных станках. Ускоряют процесс за счет работы по всей площади изделия. Можно комбинировать различные элементы.
Полустержневые
Применяются для создания полукруглых выступов на кромках. Превращают прямоугольные заготовки в стержни. Можно сделать фаски и кромки сложной формы и шарнирные соединения. Для этого придется, наряду с полустержневой фрезой, обработать деталь галтельным или калевочным инструментом.
Фрезы комбинированные
Используются для объединения деталей по торцу или кромке. Кроме основного назначения еще шлифуют и расширяют поверхность. Чтобы правильно подобрать этот тип фрезы, следует ознакомиться с подвидами.
Комбинированные универсальные
Создают место соединения двух деталей с пазом и шипом. Экономят время за счет возможности обрабатывать обе объединяемые заготовки без смены насадки.

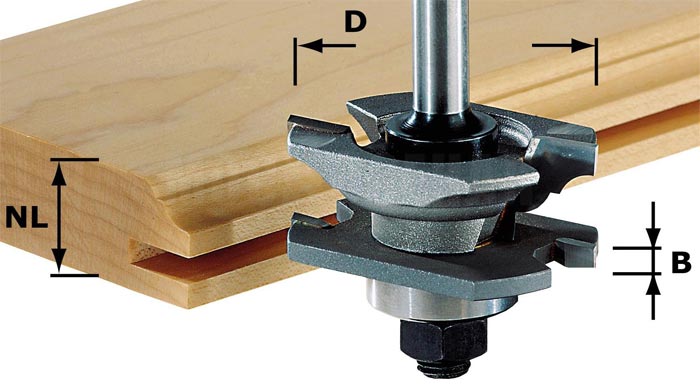

Для изготовления вагонки
Назначение такое же, как в пазо-шиповом варианте, с той разницей, что создаются фигурные выемки для более надежного соединения.
Комбинированные рамочные
Подшипники, ножи, фиксатор и шайба располагаются на одном основании. Используются в мультикомплексных работах. При работе с этим типом специалист может выставить режущие лезвия в удобном для него порядке.
Фрезы пазовые
Предназначены для создания канавок, пазов и формирования декоративных поверхностей в заготовке. На рынке представлен товар нескольких видов.
Прямые
Простая деталь в форме цилиндра. Могут применяться:
- как сверло-фреза;
- для создания пазов;
- для сращивания заготовок;
Галтельные
Предназначены для создания галтелей – полукруглых выемок, которые могут располагаться в кромках, основных плоскостях и ребрах. Имеют форму, похожую на символ «U». Могут создавать выемки повышенной сложности для украшения заготовки. Отличаются высоким качеством и надежностью результата.
Галтельные V образные
Отличаются от предыдущего типа формой наконечника, который выполнен в форме буквы «V». Пригождаются, когда необходимо создавать пазы под разными углами.
Конструкционные (Т образные и ласточкин хвост)
Используются для создания Т-образных пазов. «Ласточкин хвост» — другой подвид данного типа, который применяется для тех же целей, но немного отличается по форме. Для работы с этими инструментами необходим большой опыт. Пазы, сделанные с помощью такого инструмента, считаются одним из лучших способов соединения деревянных деталей между собой.
Фасонные
Применимы для создания наиболее сложных плоскостей и канавок. Пазы по форме напоминают фигурные скобки. Создаются под требования определенного заказчика. Используются для решения разного рода специфичных задач. Обладают большим рабочим ресурсом. Позволяют уменьшить количество времени, необходимого на работу с заготовкой.
При создании сложного узора можно предварительно пройти по контуру прямой фазовой фрезой для упрощения процесса.
Как выбирать фрезу по дереву под ручной фрезер?
Приняв решение о покупке набора фрез наивысшего качества, есть смысл проанализировать критерии выбора такого инструмента. В расчёт обычно принимают следующее:
- Размеры хвостовика. Данный размер (для импортного набора, произведённого каким-либо европейским брендом, он может указываться в дюймах) определит возможность совместного использования оснастки с ручным фрезером. Проблема не возникнет, если конструкцией фрезера предусмотрены цанговые зажимы. Но и в этом случае диаметр цанги должен быть совместим с диаметром хвостовика. Наиболее распространены неувязки, обусловленные разными мерами длины. Например, хвостовики диаметром в ¼ или ½ дюйма в пересчёте дадут значение диаметра 6,35 и 12,7 мм. Метрические размеры наиболее распространённых типов цанг – 6,8 и 12 мм, таким образом совместить места крепления не удастся.
- Материал рабочих лезвий фрез по дереву для ручного фрезера импортного производства маркируются буквенными обозначениями НМ (твердосплавные) и НSS (из быстрорежущей стали). Твердосплавные фрезы отличаются повышенной хрупкостью, поэтому при врезании в твёрдые породы древесины, они могут быстро выкрашиваться. Зато они с успехом могут справиться с фрезерованием алюминия А0 или А00. Если предполагается обработка твёрдых пород древесины, практичнее использовать быстрорежущие стали марок Р6М3, Р6М5 или 10Р6М5.
- Расположение лезвий. Они могут быть размещены параллельно оси инструмента, либо под некоторым наклоном. Вертикальные лезвия не режут, а рубят древесину, что практически выражается в значительных ударных нагрузках. В таких условиях работать ручным фрезером довольно сложно, а образованную поверхность придётся шлифовать. Поэтому пластинчатые фрезы с вертикальными пластинами целесообразно использовать на предварительных операциях, когда главным является максимальный съём материала. Наоборот, наклонно расположенные лезвия срезают древесину чище, и применяются на завершающих этапах фрезеровки.
Оптимальный набор фрез по дереву включает в себя две кромочные фрезы (под метрический и дюймовый хвостовик), три концевых фрезы (диаметрами 6,12, 18 мм), две пазовых фрезы ( в том числе одна — под «ласточкин хвост»), по одной фигурной и угловой фрезе. Более продвинутые комбинации используются для целей профессионального фрезерования древесины.
