Ежи для мотоблока своими руками

Приспособления

На больших участках справиться со всем вручную очень трудно. Здесь актуальна прополка картофеля триммером, мотоблоком или культиватором. Автоматика требует сноровки, зато процесс идет в несколько раз быстрее.

Мотоблок

Многие пропалывают картошку мотоблоком. Это механическое устройство, обрабатывающее землю разными способами. Для работы с сорняками потребуются лапы: их крепят на держатели, корректируя расстояние под грядки. Следите, чтобы одна из лап была немного впереди — так растения не будут забиваться под них. С помощью мотоблока легко проводить не только прополку, но и окучивание картошки. Кроме лап в мотоблоке применяют насадки:

• вращающиеся фрезы;
• стрельчатые лапы;
• ротационные ежи;
• конусные ежи.

Важно! Конусные ежи лучше всего подходят для рыхления земли из-за своей конструкции. Есть даже мини-версии для особенно труднодоступных мест

При желании ежи для прополки картофеля можно изготовить самостоятельно

При желании ежи для прополки картофеля можно изготовить самостоятельно.

Культиватор

Похожее на мотоблок устройство, которое дешевле и выглядит компактнее. Культиваторы бывают ручные, бензиновые и электрические. Насадки для них такие же, как и для мотоблока, их действие аналогично. Чаще всего используются расположенные под углом 45 градусов ножи или специальные вилы с шипами. Колеса позволяют легко перемещать устройство. Ручные версии нужно толкать перед собой, в автоматических с этой задачей справляется двигатель, нужно только контролировать направление. Иногда в каталогах встречается такое определение как «мотокультиватор». Чаще всего имеется в виду мотоблок.

Триммер

Триммер для прополки — это коса с электрическим или бензиновым приводом. Избавиться от сорняков можно с помощью специальных насадок. При работе нужно надеть очки, которые защитят глаза, а также резиновые сапоги для удобства

Важно не опускать насадку слишком глубоко, иначе устройство может сломаться. Раз в четверть часа нужно делать перерыв, чтобы дать триммеру отдохнуть

Такой способ прополки требует навыков, поскольку можно случайно задеть не только сорняки, но и важные растения

Такой способ прополки требует навыков, поскольку можно случайно задеть не только сорняки, но и важные растения.

Приспособление для прополки картофеля своими руками

Если вы не хотите тратиться на оборудование, но стремитесь облегчить ручной труд — изготовьте прибор самостоятельно. Самодельные культиваторы с ежами достаточно эффективны. Понадобится сварочный аппарат, болгарка, резак по металлу и материалы для изготовления:

• широкая труба из металла для основы;
• труба для рамы;
• металлический стержень и прутья;
• подшипники;
• уголки;
• ручка из дерева.

Сначала отрежьте кусок трубы: это будет ось будущего культиватора. Параметры выбирайте исходя из ширины грядок в огороде. Из металлических прутьев сделайте шипы длиной в 7 сантиметров и заточите их с одного края под углом в 45 градусов. По окружности из трубы приварите получившиеся шипы, отступая по 4-5 сантиметров. Приварите шипы к трубе так, чтобы они образовали несколько окружностей на расстоянии около 4 см друг от друга.

Из трубы для рамы вырежьте основу буквой «П» с ножками по 35 сантиметров, чтобы обеспечить беспрепятственное вращение. На каждой ножке с краю проделайте дырки. Трубу заполните стержнем или подшипниками, либо заварите края со штырями. Для сборки самодельного культиватора проденьте штыри или стержень в отверстия полученной П-образной рамки. Приварите уголки и приделайте ручку из дерева. Полученное устройство нужно толкать перед собой для прополки: шипы будут погружаться в землю и пропалывать ее.

Как сделать ежи для прополки картофеля

Теперь давайте посмотрим, как сделать ежа для обработки картофеля собственными руками.

Подготовительный этап

Чтобы сделать самодельный ручной ежик, вам понадобится:

• металлическая труба диаметром 15 см;
• металлический стержень;
• подшипники;
• металлические стержни диаметром 8 мм;
• труба для рамы;
• углы;
• деревянная ручка.

Из инструментов, которые вам нужны:

• сварочный аппарат;
• болгарка;
• резак для металла.

Этапы конструкции

Рассмотрим план создания простого ежа:

1. Отрежьте кусок трубы, который будет играть роль оси. Длина должна быть выбрана в соответствии с размером строк в вашей области.
2. Отрежьте шипы от стержней длиной 6-7 см. Их можно дополнительно затачивать под углом 45 ° с одной стороны.
3. Приварить шипы к трубе так, чтобы они образовывали несколько кругов на расстоянии 4 см друг от друга. Каждый круг должен иметь около 5 пиков.
4. Сделайте U-образную распорную раму из трубки. Длина ног должна быть 34-36 см, так что шиповая трубка может вращаться без помех. Сделайте отверстия по краям ног.
5. В трубе вы можете поместить стержень и подшипники или просто сварить края пробок с помощью штифтов 1,6 см.
6. Соберите конструкцию, вставив штифты или края стержня в отверстия в раме. К раме сварить углы, между ними закрепить деревянную ручку.
7. При использовании такого устройства его принудительно выдвигают вперед. В этом случае шипы должны пробиваться в землю.

Гораздо сложнее создать подвесную конструкцию своими руками. Кроме того, это связано с риском — существует опасность повредить оборудование.

Если вы уверены в своих способностях и хотите попробовать, внимательно рассмотрите чертеж будущего дизайна и его размеры. Для большого ежа можно использовать колеса размером 30, 20 и 10 см, для маленьких 24, 17 и 10 см.

Например, рассмотрим вариант:

• Вырезать из металлического листа два кольца с наружным диаметром 30 см и внутренним диаметром 20 см. Круги, вырезанные из центра, становятся кольцами среднего размера — небольшие круги диаметром 10 см вырезаны из их центра. Наконец, в небольших кругах сделайте отверстие для трубы на 1 мм больше диаметра.
• Подготовьте два куска трубы. Наденьте на каждое три кольца — небольшой сварной шов, а средний и большой соединяйте вязальные иглы. Расстояние между большим и маленьким дисками должно составлять 17-18 см.
• Нарезать 24 перемычки из стальной полосы. Соедините их с большими и средними кольцами — по 8 штук. для каждой пары. Затем соедините средний и маленький кольца — 4 шт. для пары.
• Вырезать 80-90 шипов длиной 12 см. Сварить их на дисках — как минимум 15 для больших, 10 для средних и 5 для маленьких. При желании может быть больше. Вы также можете добавить шипы к перемычкам.
• Согните заготовку для скрепки в форме буквы P. Сделайте отверстия для нее в осях.
• Вставьте стержни с подшипниками в трубы. Концы стержней со стороны больших колец помещаются в отверстия на кронштейне и крепятся болтами или приварены. Между собой, еж должен быть под углом 45 °.

Чтобы уменьшить нагрузку на конструкцию, к кронштейну можно добавить два направляющих колеса. Рекомендуется сначала тестировать законченную структуру в пустой области.

Особенности конструкции

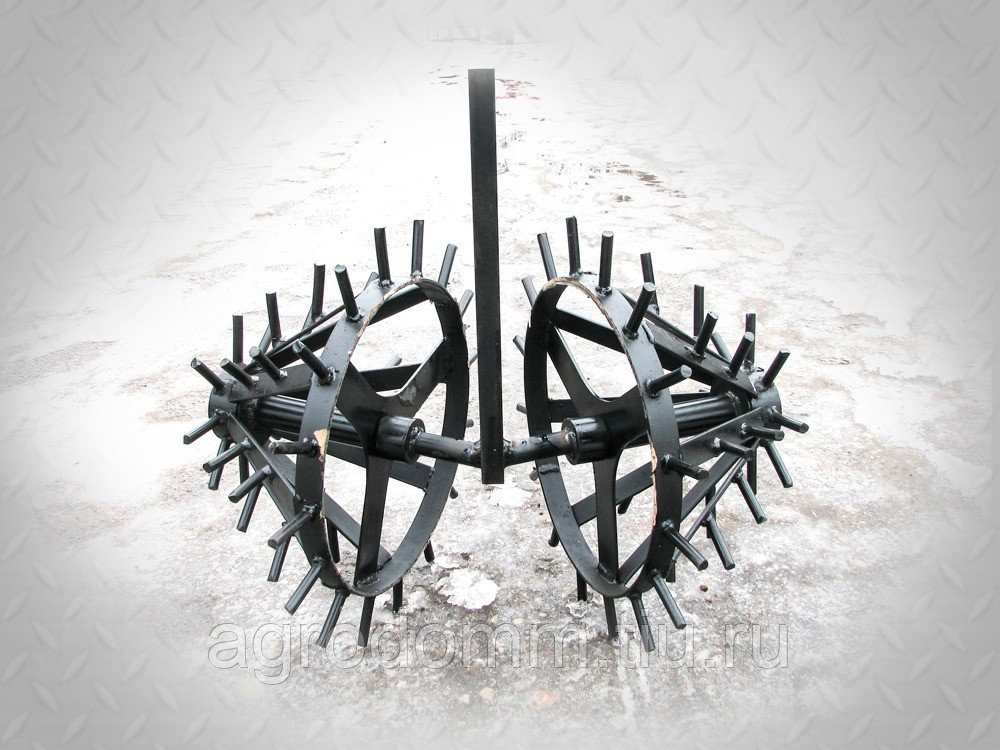

Ежи на мотоблок крепят в том случае, когда фермеру необходимо удалить сорную траву между рядами. Здесь стоит отметить, что такими же функциями отличается и такой инструмент, как плоскорез пропольщик, но при его использовании сорняк будет срезаться под самый корень, но оставляя его внутри. Со временем на этом же месте начнут отрастать новые стебли, именно поэтому такой способ считается малоэффективным.

Говоря о ёжиках, они способны вырвать бурьян с его корнем, после чего он уже не вырастет на этом месте. Плюс ко всему, данный механизм подгребает и разрыхляет грунт. После того как работы будут выполнены, огород примет приятный и ухоженный вид. Ещё одно преимущество состоит в том, что самодельные ежи для прополки обеспечить поставку кислорода к корням картофеля.

В этом видео вы узнаете о ёжиках к мотоблоку: Любой способ прополки предполагает использование ежей, которые конструктивно практически ничем не отличаются между собой. Единственная существенная разница, которую придётся учитывать при составлении чертежей и сборке своими руками, – это габариты агрегата и способ его крепления к механизму.

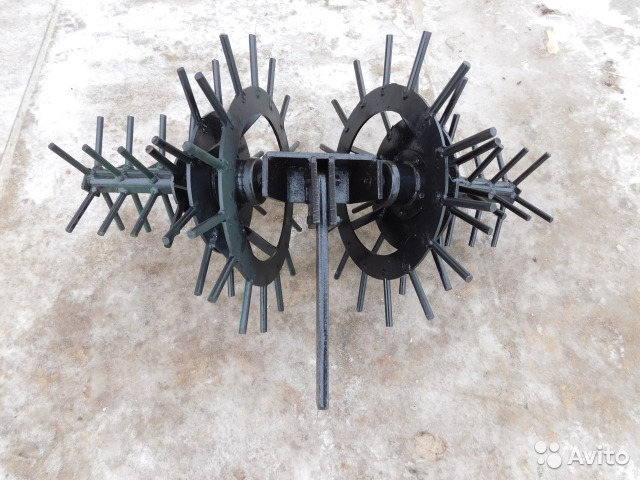

Изготавливают такое приспособление из колец, которые отличаются разными размерами. Каждый из этих дисков между собой соединяются с помощью перемычек. Для таких целей используют сварочный аппарат. К концам каждого из колец привариваются шипы. Чтобы их изготовить, потребуется металлические пруты. В результате должна получиться коническая конструкция, приваренная к стальной трубе с осью внутри.

Таких приспособлений нужно сделать как минимум два. После их скрепляют металлической скобой, придерживаясь угла 45 градусов по отношению друг другу. Если это ручное приспособление, перед тем как сделать ежи, необходимо позаботиться о наличии длинной ручки. При вращении коническая конструкция будет шипами прихватывать землю и образовывать своего рода «гребень».

Если человеку придётся заниматься прополкой картофеля своими руками, для него это будет физически сложно, поэтому конструкцию ежей можно упростить благодаря сборке агрегата ровной формы. Это значит, что на отрезок трубы с длиной примерно 25 сантиметров и толщиной до 20 сантиметров стоит наварить шипы. На металлическую скобу агрегат закрепляют с помощью двух подшипников и вала. Также не стоит забывать, что к ней ещё фиксируется ручка.

Говоря о заводских приспособлениях, их обычно производят с использованием набора звёздочек с прикрепленными шипами, которые с подшипниками насаживаются вал. Они имеют длину не менее 60 миллиметров. Что касается расстояния между звездочками, оно составит примерно 4 сантиметра.

Если ежи сделаны своими руками не для мотоблока, их используют просто катая между рядами, где высажена картошка. Такие действия нужно повторять, двигаясь в обе стороны. Приделанные шипы способны вырвать сорняки вместе с корнями, но только в том случае, если они будут правильно сконструированы.

Также это позволит распушить землю, не повреждая при этом картофель. Если человек уверен в том, что он соберет конструкцию самостоятельно, о покупке такого приспособления можно не думать. Помимо того, что агрегат будет выполнять те же функции, за него придется отдать немалую сумму денег.

Процесс изготовления ежей

Перед тем как приступать к сборке ежей, необходимых для обработки картофеля в междурядье с помощью мотоблока, фермеру стоит определиться с тем, какой диаметр будут иметь диски для рыхления почвы. Наиболее удобным вариантом считаются следующие параметры:

• 10, 20 и 30 см;
• 10, 17, и 24 см.

Если выбран первый вариант, процесс сборки однорядного рыхлителя для мотоблока будет выглядеть следующим образом:

1. Для начала потребуется металлический лист, из которого будет врезаться два кольца диаметром 300 и 200 миллиметров. В дальнейшем эти фрагменты будут являться заготовками для изготовления колес для рыхлителя.
2. Далее в заготовках вырезают отверстия (по 10 см). После проведения этой работы мастер должен получить два кольца средних размеров, а именно 20 и 10 сантиметров.
3. Из листа, который остался целым, вырезают самые маленькие диски диаметром 10 сантиметров. В дальнейшем по центру здесь будет вырезано отверстие для трубы. Если это дюймовая труба, между её краями и диском должно быть расстояние 1 миллиметр. Таким образом, человек сможет вставить трубу и приварить к диску.
4. После можно приступать к нарезке из подготовленной полосы 24 планок, длина которых не должна быть меньше 9 см. 16 из них потребуется, чтобы соединить пару средних и больших дисков, а 8 остальных – для среднего и маленького колеса.
5. Среднее и самое большое кольцо соединяют с помощью перемычек. Для этого потребуется заранее сделать специальные отсеки. Здесь для сцепки понадобится восемь перемычек, а на маленьких кольцах 4.
6. Далее заготавливают шипы. Чтобы обработка картофеля ежами была успешной, нарезанные прутки должны иметь длину 120 мм и заострения на концах. Для двух конусов их потребуется как минимум 80 штук.
7. На этом этапе можно начинать дорабатывать детали с помощью болгарки, чтобы конструкция из самостоятельно изготовленных ежей не имела заострение, об которые можно порезаться.
8. Теперь шипы можно начинать равномерно распределять по контуру и приваривать к дискам и кольцам. Если есть желание, их можно крепить таким же образом к перемычкам. Для большого кольца необходимо подготовить 15 шипов. Для средних – по 10, а на маленький диск – 5.
9. На каждый конус заготавливают как минимум 40 шипов. Но никто не запрещал увеличить это количество. Таким образом, работа будет даже эффективнее.
10. Далее нужно согнуть скобу, которая служит для крепления оси. Её можно приварить или скрепить болтами, сделав в ней отверстия необходимого диаметра.
11. На следующем этапе происходит сборка устройства. Самые большие диски должны оказаться внутри, а маленькие – снаружи. Между ними стоит соблюдать расстояние, которое не должно превышать 17 сантиметров.
12. Теперь концы осей вставляют в отверстие скоб. Чтобы закрепить конструкцию, мастер может использовать гайки, но только в том случае, если на оси предусмотрена резьба. Если её нет, используется сварка.
13. Далее необходимо еще раз взять болгарку и зачистить каждую острую кромку, а также швы после сварки. После этого можно начинать красить и собирать ежи для прополки картофеля своими руками. Если для передвижения фермер будет использовать культиватор, на ежах будет достаточно 2 дисков, которые соединяют под 45 градусным углом.
14. Что касается количества штырей, здесь необходимо отталкиваться от расстояния между рядами, где насажен картофель или от ширины рамы трактора. Между ежами стоит соблюдать расстояние не менее 50 сантиметров.

Это интересно: окучивание картофеля мотоблоком.
Для создания ёжиков не забываем про болгарку

Зачем нужны ежи

Ежи выполняют следующие функции:

1. очищают грядки от сорняков, удалив их вместе с корнями;
2. во время работы отпугивают кротов и грызунов. Удалите на поверхность несколько вредных насекомых, после чего их съедят птицы;
3. рыхлят почву, обеспечивая лучшую подачу воздуха и воды к корням;
4. окучивают кусты.

Ежики для обработки картофеля на одну борозду

Ручная прополка картофеля с коническими ежами требует больших усилий, поэтому лучше цеплять их за моторный блок. Упрощенная конструкция поможет облегчить работу. Для ручной прополки мы используем ежи на одну борозду. То есть на куске трубы длиной около 250 мм и толщине сварных шипов 150-200 мм. Конструкция фиксируется валом и двумя подшипниками на металлическом кронштейне, на которой закреплена рукоятка. Такие ежи можно сделать самостоятельно, но вы можете купить их и в магазине. Заводская конструкция обычно состоит из набора звездочек с 5-6 шипами, которые установлены на валу с подшипником. Длина каждого позвоночника составляет 60 мм. Расстояние между звездочками составляет около 40 мм.

Купленные или домашние ежи ручного управления просто катятся по ряду картофеля взад и вперед. Шипы вытаскивают сорняки из корня, рыхлят почву, а сам картофель остается нетронутым.

Внимание! Иногда продавцы мотогонок сами мастерят технику с ежами, что значительно увеличивает ее стоимость. Если есть возможность сделать ежи для прополки картофеля собственными руками, лучше отказаться от варианта покупки. Вы сделаете механизм с правильным размером, подходящим именно для вашего участка

Вы сделаете механизм с правильным размером, подходящим именно для вашего участка

Если есть возможность сделать ежи для прополки картофеля собственными руками, лучше отказаться от варианта покупки. Вы сделаете механизм с правильным размером, подходящим именно для вашего участка.

Ежики для прополки картофеля на подшипниках

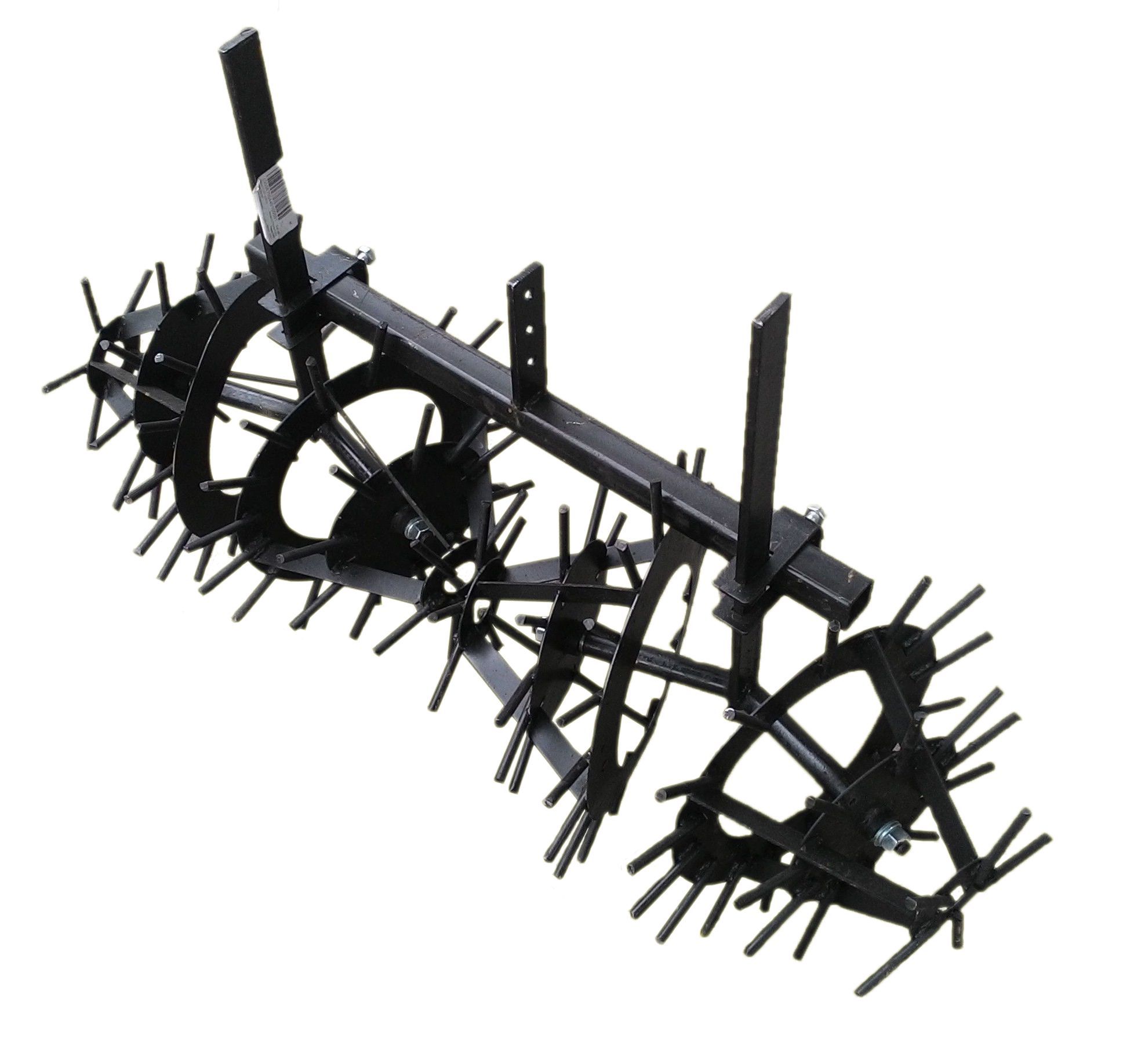

Ежи для обработки картофеля на подшипниках предназначены для прополки и гранулирования картофеля и овощей, посаженных рядами от 60 до 90 см. Они применяются при первоначальной всхожести и после наземной обработки почвы. Проходя между рядами ежами, вы выкапываете все виды сорняков, рыхлите землю, насыщаете ее кислородом и в то же время сажаете посевы овощных культур. Преимущества — подшипниковый узел, трехпозиционная регулировка угла.

Ротационные ежи для прополки картофеля

Ежи предназначены для предварительной обработки и послевсходовой обработки картофеля и других корнеплодов. Ежи вспушивают, пропалывают и окучивают. Почва для прополки совместима со всеми видами межкорпусных культиваторов для тракторов и моторных блоков.

Прополка картофеля с ежами является наименее трудоемким процессом, за один проход выполняются три операции: прополка рядов, заполнение почвы и окучивание грядок. Большой плюс вращающихся рыхлителей — их универсальность, они могут быть оснащены почти любым культиватором или мотоблоком без изменения конструкции последнего.

Ежи для межрядной обработки обрабатывают ряды между 50 и 75 см.

Видео: прополка картофеля ежами

В этом видео вы можете посмотреть, как проходит прополка ежами, сделанными своими руками.

Изготовление ручного окучника дискового типа

Приступая к работе, сперва следует сделать чертёж окучника дискового типа, руководствуясь подробной схемой сборки и проставив точные размеры.

Для изготовления такого приспособления понадобятся следующие инструменты:

• газовый резак – для вырезания деталей из листового металла и стальных профилей;
• газосварочный пост – для соединения деталей сварными швами;
• газовая горелка – для нагревания участков металлических деталей перед тем, как изогнуть их;
• тиски и прочие слесарные инструменты;
• мощная дрель и набор твердосплавных свёрл по металлу;
• углошлифовальная машина (болгарка) – для зачистки сварных швов;
• трубогиб – желательно, но не обязательно.

Схема сборки ручного дискового окучника

Земля с ростками картофеля; 2. Диски – 2 шт.; 3. Механизм кулачкового типа – 2 шт.; 4. Кронштейн – 2 шт.; 5. Стойка – 2 шт.; 6. Скребок – 2 шт.; 7. Мостовая балка – 1 шт.; 8. Болт стопорный – 2 шт.; 9. Рукоятка-грядиль – 1 шт.

Мостовая балка выполнена из трубы диаметром 32 мм с толщиной стенки не менее 2,5 мм.

Стойка (поз. 5 рис.5)

Втулка – 2 шт. Толстостенная стальная труба диаметром 45 мм (45х6,5);

Перемычка – 1 шт. Труба стальная диаметром 32 мм (32х2,5):

Гайка М10 – 2 шт.

Рукоятка-грядиль (поз.9 рис. 5)

Втулка – 1 шт. (стальная труба 45×6,5, длиной 120 мм);

Гайка Ml0 – 2шт.;

Связь – 2 шт. (стальная труба 21×2,5, длиной 1400 мм);

Укосина – 1 шт.(стальная труба 21×2,5, длиной 700 мм);

Поперечина – 1 шт. (стальная труба 21×2,5);

Рукоятка – 1 шт. (стальная труба 21×2,5 длиной 450 мм).

Схема регулировки ширины захвата дискового окучника

Вид а – развал; вид б – схождение

Описание процесса сборки

Основной элемент конструкции – соединённые между собой два металлических диска вогнутой формы диаметром от 370 до 700 мм с заострёнными кромками. Они должны быть из стального листа толщиной не менее 2 мм. Умельцы по-разному решают эту задачу, кто-то даже приспосабливает крышки от вышедших из строя больших кастрюль. Другие срезают дно и верхнюю часть от нагревательного бачка старого бойлера, можно снять диски с сеялки, отслужившей свой срок. Допустимо использовать старые пильные диски большого диаметра. Но лучше всего, конечно, изготовить диски из нержавеющей стали и придать им нужную форму на производстве.

Простейший вариант – скрепить диски с помощью сваренных между собой втулок (двух отрезков трубы диаметром 25 мм и длиной 50–80 мм). В этом случае расстояния между нижними точками и углы наклона дисков всегда остаются неизменными. Диски вращаются за счёт скольжения осей во втулках, набитых смазкой (для осей подбирают болты подходящего диаметра и длины). При подобной конструкции ширину междурядий придётся делать равной этому расстоянию.

Если к дискам приварить ступицы, в каждой из которых будет установлено по два подшипника скольжения (подойдет 203, шариковый однорядный), а оси дисков совместить со стойками с помощью самодельных кулачковых механизмов, то диски смогут свободно вращаться, что значительно облегчит работу. Стальной скребок, установленный на оси с вогнутой стороны каждого диска, будет очищать его во время работы от налипшей земли.

На мостовой балке высверливают несколько сквозных отверстий с шагом 50 мм, чтобы регулировать расстояние между дисками под размер междурядий. С таким механизмом можно работать и в одиночку, но легче и удобнее – вдвоём. Желательно сделать переднюю и заднюю тяги. Тогда толкать устройство сзади будет один человек, а направлять и тянуть вперёд – напарник.

На рис. 6, 7, 8 соответственно показано, как устроены вертикальные стойки и как выглядит рукоятка-грядиль. На рис. 8 – крепление дисков и способы их регулировки.

Установка самодельного окучника на мотоблок

Окучник, устанавливаемый на мотоблок, необходимо оснастить узлом сцепления с агрегатом. Его нужно изготовить, учитывая присоединительные размеры ответной детали, и предусмотреть штыри, которые будут прочно соединять навесное оборудование с агрегатом. Все детали узла сцепления должны быть выполнены из листа высокоуглеродистой стали толщиной не менее 5-7 мм. В качестве штырей можно использовать болты подходящего диаметра и длины.

Схема дискового окучника, предназначенного для установки на механический или электрический культиватор

Для того чтобы была возможность регулировки угла поворота дисков, на балку устанавливают два талрепа (см. рис. 10). Для изменения расстояния между дисками в балке просверливают ряд отверстий для болтовых соединений. Конструкция должна быть полностью симметрична, иначе во время работы будет сложно выдерживать движение по прямой, окучник начнёт уходить в сторону.

На рис. 10 показано расположение талрепов и специальных болтов (Б и С), с помощью которых производят регулировку положения дисков.

Где найти ежики для картофеля

Вы можете купить ежики. Часто они продаются вместе с мотоблоком, входят в комплект необходимых приспособлений. Если их нет, поговорите с продавцом и сделайте дополнительный заказ. Или же найдите человека, который изготовит конструкцию специально для вас. Но легче всего изготовить такое оборудование для обработки картофеля самостоятельно.

Ежик для ручной работы

Если внимательно рассмотреть конструкцию, то видно, что сделать ее своими руками не так уж трудно.

На кольцах закреплены шипы. Они нужны для выполнения работы. На одну ручку крепятся два конуса. Соединять их нужно не параллельно друг другу, а под небольшим углом, чтобы на грядке образовывались возвышения.

Как сделать такое приспособление своими руками? Не обязательно изготавливать именно конус. Можно за основу взять полую трубку диаметром 14 мм. К ней приваривают длинные металлические зубцы – по 5 штук на расстоянии 4 см, размером 60 х 8 мм. Устройство закрепляется на специальной раме, а потом прикручивается к деревянной ручке. Ежик для обработки почвы готов. Его катают по грядке вперед и назад. На это требуется физическая сила. Перед тем, как изготовить это устройство своими руками, попросите его у знакомых на время. Вам может быть тяжело будет выполнять работу, сначала испытайте себя.

Ежики для ручной работы обладают довольно простой конструкцией

Ежик для мотоблока

Если вам нужен ежик для мотоблока, то стоит задуматься о его покупке в специальном магазине. Но если вы хотите использовать самодельные, тщательно обдумайте чертеж конструкции.

1. Найдите 3 металлических диска разных размеров. Пропорции: 240, 170, 100 мм или же 300, 200, 100 мм. Лучше, если вместо дисков вы используете кольца. Тогда вся конструкция будет намного легче. Еще один плюс такого облегченного варианта в том, что она намного бережнее к почве и растениям.
2. Возьмите трубу (25 мм в диаметре). Соберите на ней диски. Начните с самого крупного, закончите самым маленьким. Расстояние между ними – не больше 18 см.
3. Приварите шипы. Для них подходит прут из металла. На один ежик понадобится где-то 40 шипов. Длина каждого – 10-14 см. На малый диск прикрепляют 5 шипов, на тот, что крупнее – 10, на третий -15. Часть крепят на саму ось.
4. Внутри находится самый большой диск, потом идет средний и самый маленький. Их прикрепляют при помощи втулок и перемычек на каркас под углом 45 градусов
5. Нужно еще добавить направляющие колесики. Они нужны, чтобы уменьшить нагрузку на прицепное устройство. Их должно быть два. Сначала из металлической полосы шириной 7 см и толщиной 4 мм делается скоба. Там просверлите отверстия и укрепите колеса.

Как сделать ежи своими руками

Создание своими руками ежиков под культиватор для картофеля – кропотливый, но обязательный этап для обеспечения максимально комфортного использования будущего инструмента.

Металлическая конструкция состоит из 3 рядов дисков разного диаметра с приваренными к ним металлическими шипами. Диски соединяются между собой специальными перемычками. Приспособление собирается на дюймовой трубе, внутри которой находится 20 мм неподвижная ось, прикрепленная к скобе на черенке.

Необходимые материалы

Вам понадобятся:

• стальные листы толщиной не менее 4 мм для будущих дисков;
• полоса из углеродистой стали шириной от 20 мм и толщиной 4 мм для перемычек;
• металлические прутья диаметром не менее 8 мм и длиной 100-140 мм для шипов;
• труба диаметром 250 мм для каркаса;
• стальная П-образная скоба толщиной не менее 4 мм и шириной от 70 мм;
• металлический стержень диаметром 20 мм, который помещают внутрь трубы, заполненной густой смазкой, а концы вставляют в отверстия скобы.

Подготовительный этап

На подготовительном этапе создания нужно собрать все инструменты, которые понадобятся в процессе изготовления ежей: сварочный аппарат, болгарку, резак для металла, а также набор слесарных инструментов. Следует также подготовить чертежи будущих ежей (см. примеры ниже).

Пошаговое создание

Инструкция:

1. Необходимо отрезать от стальной трубы кусок в соответствии с размерами междурядий на участке.
2. Нарезать из прута шипы длиной 120 мм и заострить их края на 45°. На 2 ежика в среднем требуется 75-90 шипов.
3. Из металлического листа вырезать диски. Оптимальный диаметр – 300, 200 и 100 мм. В этих заготовках вырезать отверстия под трубу. Диаметр отверстий должен быть на 1 мм больше, чтобы диски можно было вставить и приварить к трубе.
4. Доработать детали болгаркой для устранения заусенцев и неровностей.
5. Равномерно распределить шипы по дискам. В среднем на каждый требуется 7-15 шт.
6. Согнуть скобу, на которой будет крепиться ось. Скобу можно как приварить, так и сделать в ней отверстия для болтовых соединений.

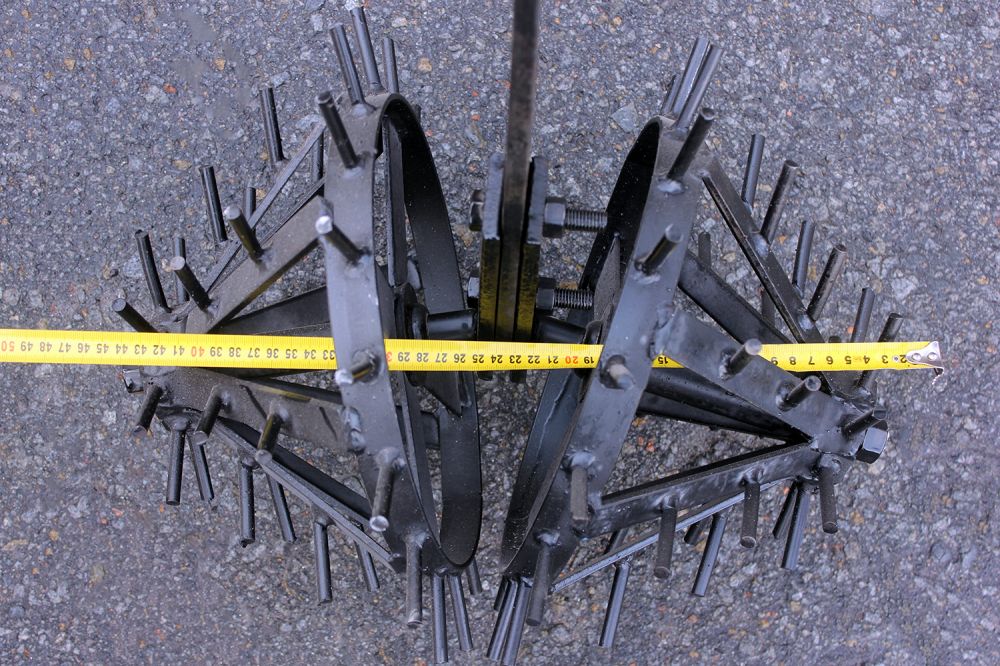

7. Собрать детали вместе. Между дисками должно быть расстояние 150-160 мм. Концы осей вставить в отверстия скоб. Закрепить их гайками либо сваркой.
8. Зачистить болгаркой все острые углы и неровности.

Ежи для мотоблока — изготовление своими руками

Если человек не первый год занимается выращиванием картофеля на своем участке, ему знакомы все сложности, связанные с обработкой земли. Основной причиной «головной боли» являются сорняки, которые «высасывают» из почвы все минералы и воду.

Поэтому грамотные агрономы пропалывают, окучивают и поливают картофель, дабы грунт успевал насыщаться кислородом. Естественно, раньше все это делалось вручную, сегодня же, в век развитых технологий, фермеры используют специальные ежики, выполняющие следующие задачи:

• Очистку от сорняков. Основным преимуществом использования указанного приспособления является то, что оно не просто срезает сорняки, а удаляет их вместе с корнями;
• Рыхление грунта. В результате клубни получают необходимую для роста жидкость и кислород;
• Образование грядок. Выполнение этой задачи позволит облегчить процедуру сбора урожая;
• Окучивание. Сама ботва растения не повреждается;
• Избавление от вредителей. Устройство немало отпугивает кротов и грызунов. Более того, оно извлекает некоторых насекомых на поверхность грунта, где их спокойно могут склевать птицы.

Важный момент: обрабатывать площадь необходимо не реже 1 раза в 3 недели, но, естественно, чем чаще, тем лучше.

Технические характеристики

Культиватор — это устройство в форме конуса из металла. Представляет собой 3 диска разного диаметра, которые соединяются между собой перемычками по аналогии со спицами в велосипедном колесе. К ним приварены остроконечные шипы из металлического прутка. Это устройство приваривается в трубе диаметром 25 мм, внутри которой расположена не двигающаяся ось меньшего диаметра. Она с помощью скобы крепится на черенок.

Для использования в виде навесного оборудования Ежики можно применять и более простой формы: на кусок трубы диаметром от 15 до 28 мм длиной 200-250 мм сварочным аппаратом присоединяют несколько заостренных шипов из прутка.
