Электроды для сварки нержавейки

Особенности сварки нержавеющей стали

Главная проблема, возникающая у неопытных сварщиков – некачественный шов. В трубе может появиться течь даже при небольшом давлении. На металле в районе шва возникают трещины.

При сварке нержавейки электродом нужно учитывать ряд особенностей легированной стали, ее физические свойства:

  • У металла большой коэффициент расширения, он после соединения электросваркой в процессе охлаждения стягивается. Если варить нержавейку обычной присадкой для углеродистой стали, имеющей небольшой коэффициент расширения, на шве могут появиться трещины – его будет разрывать от внутренних напряжений в нержавейке.
  • При окислении ванны расплава на поверхности образуется пористость за счет кристаллизации. Если нет возможности создать над рабочей зоной защитную атмосферу, нужно подбирать стержни со специальной обмазкой, содержащей компоненты, препятствующие поступлению кислорода в шов.
  • Легированная сталь, используемая в быту, плавится при невысоких температурах. Под воздействием электродуги из нержавейки способны выгорать легирующие добавки. Без них металл будет ржаветь. Чтобы не допускать перегрева, шов ведут в шахматном порядке.
  • Присадку для сварки нержавейки подбирают с учетом особенных свойств легированного металла. Желательно точно знать марку свариваемых заготовок.

Качество сварки

Абсолютно точно, что новичку не следует варить нержавеющую сталь. Обычно это бывают работы по ремонту сложного технического оборудования. Это могут быть газовые, твёрдотопливные котлы, трубопроводы, которые отводят воду от них. Качество сварки при этом должно быть очень хорошим. При безалаберном исполнении придётся проводить ещё более масштабные ремонтные работы, а во многих случаях дорогое оборудование и вовсе приходит в негодность.

Необходимо, чтобы сваркой занимался классный специалист, обладающий не менее, чем пятым квалификационным разрядом по специальности «электросварщик», знал хотя бы в общих чертах устройство свариваемых объектов. При проведении работ они полностью отключаются и вывозятся, чтобы выполнять сварку по возможности в нижнем положении, хорошем освещении. Это также влияет на качество производимых работ, и экономить здесь не стоит.

Принципы сварки нержавеющих сталей

На свариваемость нержавеющих сталей – способность образовывать качественные сварные соединения (в том числе и с черными металлами) – оказывают влияние определенные характеристики таких сплавов.

  • Теплопроводность нержавеющих сталей, если сравнивать ее с аналогичным параметром сплавов с низким содержанием углерода, невысокая. Из-за того, что нержавейка не способна быстро отводить тепло, при сварке она сильно нагревается, а это отрицательно сказывается на характеристиках создаваемого соединения и основного металла. Чтобы избежать перегрева изделий из нержавеющих сталей при их сварке с деталями из черного металла, необходимо снижать силу сварочного тока (в среднем на 20%).
  • Нержавеющие стальные сплавы отличаются высоким коэффициентом линейного расширения, что приводит к значительному деформированию металла в процессе выполнения сварочных работ. Кроме того, данный фактор является причиной деформации изделий из нержавейки и в тот момент, когда они уже соединены при помощи сварки и остывают. Чтобы избежать этого, необходимо предусматривать более широкие зазоры между соединяемыми деталями.
  • Высокое электрическое сопротивление, которым обладает нержавейка, становится причиной значительного перегрева сварочных электродов. Особенно актуально это в том случае, если для сварки используются электроды, изготовленные из высоколегированной стали. Чтобы избежать этих проблем, сварку как однородных, так и разнородных стальных сплавов следует выполнять короткими электродами (не более 350 мм), стержень которых изготовлен из хромоникелевых сплавов, отличающихся невысоким электрическим сопротивлением.
  • Склонность к образованию межкристаллитной коррозии, которой особенно подвержены высокохромистые стали, приводит к ухудшению антикоррозионных свойств нержавейки и появлению в ее внутренней структуре трещин. Этот вид коррозии возникает также из-за перегрева металла в процессе выполнения сварочных работ. С таким явлением, суть которого заключается в том, что на границах кристаллов основного металла возникают твердые карбидные соединения, борются различными способами. К наиболее эффективным из таких способов относится быстрое охлаждение металла, подвергшегося значительному нагреву в процессе сварки. Однако следует заметить, что метод быстрого охлаждения, для которого используется обычная вода, эффективен лишь в тех случаях, когда материалом изготовления соединяемых деталей является хромоникелевая сталь.

Особенность соединения двух разноплановых видов сталей заключается в том, что в процессе их нагрева происходит расплав. Металлы становятся мягкими, но нержавейка в этом плане становится текучей, как вода, а черная сталь приобретает вязкую консистенцию. Это и есть большая проблема. Решить ее можно только одним способом – использовать для соединения электрод для сварки нержавейки. К примеру, ОК61.30 – это универсальная марка, или ОК67.45 – этот электрод обычно используется в самых сложных ситуациях, к которым относится сварка нержавеющей стали и стали из черного металла.

Кстати, ручная электродуговая сварка плавящимся электродом в данной ситуации является самой простой по сравнению с другими технологиями. Но использование газосварки считается более качественным вариантом в плане получения шва высокого качества. Все дело в том, что присадочная проволока из нержавеющей стали снижает текучесть основного металла почти в три раза. Из этого можно сделать вывод:

  • Если вам необходимо соединить детали из нержавейки и черного металла в домашних условиях, то выбирайте электродуговую сварку.
  • Если нужно, чтобы соединение смогло выдержать приличные нагрузки, тогда лучше воспользоваться сваркой в среде защитного газа.

Кстати, аргоновую сварку часто для этих целей лучше не использовать, слишком дорого обойдется такое соединение. Можно ее заменить обычной газосваркой, используя в качестве присадки нержавеющую проволоку. Идеально будет, если зону сварки защитить флюсом. Но и его также придется выбирать из расчета сваривания двух разных сплавов.

Особенности сварки нержавеющих сталей

Главная проблема стальных изделий — это появление коррозии вследствие окисления. В дальнейшем этот процесс приводит к нарушению структуры и разрушению конструкций из такого материала.

Сварный шов

Нержавейка стала прорывом в производстве. А сегодня из нее изготавливают различные изделия как бытового плана, так и промышленных масштабов.

Основной легирующий элемент — хром, который противостоит окислительным процессам. Также в состав входят многие другие антикоррозионные добавки, в том числе титан, молибден, никель и многие другие. Это сделало нержавейку стойкой к разрушению, но усложнило ее обработку, в частности, сварку. В чем возникает проблема? Ведь эти металлы плавятся, как и другие, под воздействием высоких температур?

Часто можно увидеть некачественные сварные швы на изделиях из нержавеющей стали. В местах соединения появляются пятна ржавчины, которые приводят к дальнейшему разрушению.

Основные элементы нержавейки: железо и хром. Когда они поддаются воздействию высокой температуры (порядка 5000°), то в свариваемой детали образуются такие элементы как карбиды. Такие соединения железа и хрома довольно тугоплавкие, но они поддаются ржавчине. К тому же, они более хрупкие, чем сама нержавейка.

Популярные марки электродов для сварки нержавейки

Достаточно часто сварку нержавейки выполняют при помощи плавящихся штучных электродов, поэтому вопрос правильного выбора таких расходных материалов является очень актуальным. Металл, из которого изготовлены стержни таких электродов, должен:

  • обладать высокой устойчивостью к такому явлению, как термическая ползучесть;
  • отличаться небольшим показателем теплового расширения;
  • иметь повышенную упругость;
  • отличаться высокой износоустойчивостью и теплопроводностью.

Области применения электродов

На выбор электрода, при помощи которого можно варить изделие из нержавейки, решающее влияние оказывает марка свариваемой стали. Так, в зависимости от данного параметра современные специалисты применяют электроды следующих популярных марок:

  • ОЗЛ-8 и ЦЛ-11 – для нержавейки, используемой в пищевой промышленности;
  • ЭА400/10У, НЖ-13, ЦТ-15 (редко) – для нержавеющих сталей, отличающихся повышенной устойчивостью к коррозии;
  • ОЗЛ-6 – для жаропрочных сплавов, в химический состав которых входит нержавеющая сталь;
  • КТИ-7А, ЦТ-28 – для нержавейки, из которой изготавливаются различные инструменты;
  • АНЖР-1, АНЖР-2, ЭА395/9 – для нержавейки другого назначения.

Электроды АНЖР-1 и АНЖР-2 применяются для сварки без предварительного подогрева и без последующей термообработки

При использовании штучных электродов, специально предназначенных для сварки нержавейки, следует соблюдать осторожность, так как слой остывающего шлака, сформированный в процессе выполнения сварки, отскакивает с поверхности шва самопроизвольно. Еще не до конца остывшие кусочки такого шлака, если не соблюдать осторожность, могут послужить причиной ожога

К наиболее популярным электродам, используемым для соединения изделий из нержавейки, относятся изделия с маркировкой ЦЛ-11. На поверхность таких электродов нанесено покрытие, выполненное на основе карбонатов и соединений фтора. Они применяются при сварке сталей хромоникелевой группы (12Х118Н10Т и 9Т, 08Х18Н12Б и Т). Использование электродов данной марки позволяет минимизировать риск развития межкристаллитной коррозии у данных сплавов. За счет особенностей химического состава своего покрытия электроды ЦЛ-11 хорошо демонстрируют себя при температурах, не превышающих 450°.

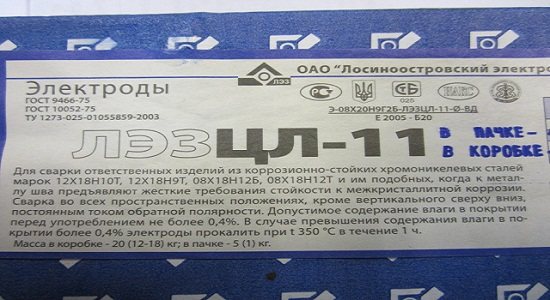

Технические параметры электродов ЦЛ-11

К наиболее значимым достоинствам электродов данной марки следует отнести:

  • минимальное разбрызгивание расплавленного металла;
  • хорошую ударную вязкость формируемого сварного шва;
  • возможность выполнять качественный сварной шов в любых пространственных положениях;
  • хорошую пластичность готового соединения;
  • минимальный риск образования трещин в сварном шве, что обеспечивает высокое качество и надежность формируемого соединения.

Высокой популярностью у отечественных специалистов пользуются также электроды ОЗЛ-6 и НЖ-13. Электроды с маркировкой НЖ-13 отлично демонстрируют себя при использовании для сварки пищевой нержавейки, а также сплавов, относящихся к хромоникелевой и хромоникелемолибденовой категориям. Изделия марки ОЗЛ-6 лучше применять в тех случаях, когда сварка будет выполняться в окислительной среде или при высоких температурах (до 1000°). При использовании электродов данной марки можно получить сварное соединение более высокого качества, если выполнять его не на переменном, а на постоянном токе.

Технические характеристики электродов ОЗЛ-6

Среди достоинств электродов марки ОЗЛ-6 следует выделить:

  • минимальное разбрызгивание расплавленного металла;
  • высокую жаростойкость сформированного соединения;
  • высокую устойчивость металла сварного шва к образованию межкристаллитной коррозии.

В отличие от изделий марки ЦЛ-11, электроды ОЗЛ-6 нельзя применять для формирования сварных швов, расположенных вертикально.

Кроме электродов известных отечественных марок, у специалистов-сварщиков большой популярностью пользуются изделия для сварки нержавейки, выпускаемые под брендом ESAB.

Электроды ESAB выпускаются и на российских предприятиях в том числе, соответствуют требованиям ГОСТа и международных стандартов

Наиболее популярными марками электродов от данного производителя являются:

  • ОК 61.30;
  • ОК 61.35;
  • ОК 63.30;
  • ОК 67.45.

Переменным или постоянным током

Сваривание переменным и постоянным током обладает своими особенными характеристиками.

Основные преимущества постоянного напряжения: экономия сварочных материалов за счет низкого уровня разбрызгивания; комфорт и легкость проводимых работ; качественный шов; высокая производительность сварки; отсутствие непроверенных участков. Недостатком является высокая стоимость оборудования, способного выдавать постоянный ток. Подробнее здесь.

Главные достоинства переменного тока: легкость и доступная цена оснащения, работающего на переменке; удобство проведения сварочных работ; гарантия качественного соединения. Основные минусы: меньшая стабильность дуги; большое количество брызг способствует значительному расходу материалов. Подробности тут.

Коррозионностойкие стали можно сваривать различными способами. Однако, чаще всего, для сварки нержавейки используются два метода соединения:

  1. Ручное сваривание покрытыми электродами.
  2. Сварка вольфрамовым электродом в среде защитных газов.

В зависимости от метода сварки используется различный вид напряжения, а соответственно применяются электроды, подходящие для переменного или постоянного тока.

Электроды постоянного тока по нержавейке

Приступая к работе мастер должен решить какими электродами можно варить нержавейку. Сварочные материалы с обмазкой без особых проблем обеспечивают оптимальное качество соединения. Ручное сваривание осуществляется, как правило, постоянным напряжением обратной полярности. Поэтому используются нержавеющие электроды следующих марок:


ЦЛ-11 является одной из самых популярных марок среди сварщиков; используется для работы со сталями с высоким содержанием хрома и никеля. Шов, наплавленный с помощью данных расходников, обладает несколькими преимуществами: прочность; пластичность; аккуратность; достаточно высокий уровень ударной вязкости; отсутствие разбрызгивания.

Электроды ОЗЛ-8 предназначены для сварки конструкций, которые будут эксплуатироваться в условиях высоких температур – до 1000°С. При это достоинства данной марки во многом схожи с ЦЛ-11.

НЖ-13 успешно используются для сваривания деталей из пищевой стали. Расходники данной марки отлично сваривают сплавы, где присутствуют хром, никель и молибден. Главная отличительная особенность таких электродов – образование тонкого слоя шлаковой корки, которая отделяется самопроизвольно.

Электроды НИИ-48Г.

Ниже приведен перечень ещё нескольких востребованных электродов по нержавеющим сталям:

ЗИО-8 предназначены для жаростойких коррозионностойких сталей.

Электроды НИИ-48Г используются для работы с ответственными конструкциями.

ОЗЛ-17У подойдут для нержавейки, работающей в средах, где присутствуют серная или фосфорная кислоты.

В соответствующем разделе представлены остальные марки электродов для сварки нержавейки.

Электроды для переменного тока для нержавейки

Не все исполнители располагают оснащением, работающим на постоянном напряжении. Из-за чего возникает вопрос: можно ли варить переменным током нержавейку?

Есть такие электроды, например, это марки ОЗЛ-14, ЛЭЗ-8, ЦТ-50, ЭА-400, ОЗЛ-14А, Н-48, АНВ-36 и другие.


Сваривание вольфрамовыми электродами (на картинке) в среде газов также можно проводить переменным током прямой полярности. Данный метод соединения применяется в следующих случаях:

  • сваривание тонкостенных изделий;
  • повышенные требования к сварочному шву.

Данные сведения помогут исполнителю любого уровня определить какие электроды для сварки нержавейки переменным током следует использовать при решении конкретных задач.

В качестве вывода, следует отметить, что электроды для нержавейки переменного тока менее востребованы. Данный факт обусловлен меньшей популярностью переменного напряжения по сравнению с постоянным.

Постоянка обладает большим спектром достоинств и используется профессионалами намного чаще.

Как приварить нержавейку к черному металлу: способы и порядок действий

Существуют три способа, чем приварить нержавейку к черному металлу:

  • Единичными электродами с никелевым покрытием в системе мма.
  • Электродами из вольфрама. В этом случае необходима регулярная подточка наконечника стержня.
  • В аргоновой среде, где газ выполняет защитную функцию. Применение газа делает соединение более надежным, помогает избежать окисления, и, как следствие, хрупкости шва. Однако данный метод подразумевает использование специализированного сварочного аппарата, способного выполнять операции в подобном режиме.

Вне зависимости от типа проводящихся сварочных работ для получения наилучшего результата стержень располагается строго перпендикулярно относительно поверхности и все движения производятся максимально плавно.

Перед сваркой нержавейки с черным металлом необходимо сделать следующее:

  • Приготовить расходные материалы, произведенные на основе из никеля;
  • Электроды должны быть прокалены. Самая подходящая температура должна быть в диапазоне от 200 до 205 градусов в течение 60 минут;
  • Постоянный ток должен быть подключен;
  • Поверхность нержавеющей стали и черного металла должна быть очищена от пыли, пятен, грязи, ржавчины.

Как варить электродом

Для соединения заготовок из нержавеющей стали и черного металла в бытовых условиях используют инверторы. Аппараты питают от сети 220 В, компактные размеры позволяют легко перемещать их. Процесс сварки ведут так:

  1. Очищают обрабатываемые поверхности от ржавчины, жира, пыли. Зачищают металл до блеска.
  2. Кромки толстых заготовок разделывают болгаркой или напильником. Это обеспечивает высокую степень проплавления, заполнение сварочной ванны.
  3. Тонкостенные детали сопоставляют, приваривают их в нескольких местах. Изделия толщиной более 5 мм прогревают до 150 °С. В бытовых условиях для этого используют паяльную лампу.
  4. Возбуждают электрическую дугу. Для этого подводят электрод к поверхности, несколько раз касаются ее. Сварку ведут с короткой дугой.
  5. Завершают сварку, формируя замок, исключающий появление трещин и прожогов.
  6. Дожидаются естественного остывания шва. Принудительные методы применять нельзя.
  7. Очищают соединение от шлака, используя молоток. Полируют и шлифуют шов.

Рекомендуем к прочтению  Как варить нержавейку полуавтоматом

Полуавтоматический автомат

При использовании такой технологии соединяемые элементы требуют подготовки. Перед сваркой выполняют следующие действия:

  • примыкающие к будущему шву участки зачищают железной щеткой до металлического блеска;
  • с кромок толстых заготовок снимают фаски;
  • обезжиривают поверхности ацетоном, спиртом или бензином;
  • просушивают кромки, прогревая их горелкой;
  • для устранения внутреннего напряжения детали нагревают до 200 °С.

Для ведения сварки в домашних условиях достаточно полуавтоматического аппарата мощностью до 10 кВт. Такие приборы предназначены для соединения заготовок толщиной до 3 мм. При настройке агрегата выставляют напряжение в 19-25 В. Рекомендованная скорость подачи расходного материала – 300-400 м/ч. Силу тока подбирают в зависимости от толщины металла. Увеличением или уменьшением этого параметра регулируют степень провара, длину электрической дуги, форму шва.

При работе соблюдают следующие правила:

  1. Процесс ведут с током обратной полярности.
  2. Горелку устанавливают под наклоном, обеспечивающим нужную глубину проплавления и ширину сварочной ванны. Проволока должна выступать не более, чем на 12 мм.
  3. Расход газа должен составлять 6-12 м³/час. Для устранения лишней влаги вещество пропускают через осушитель.
  4. Электрод перед применением прокаливают при +200 °С.
  5. Для защиты прилегающих участков от брызг расплава их обрабатывают водным раствором мела.
  6. Сварку начинают, отступая 5 мм от кромок деталей. Это препятствует появлению холодных трещин.
  7. Электрод ведут вдоль соединения плавно. Совершение поперечных движений недопустимо. Расплав не должен покидать пределы защитной среды.

В газовой среде

Процесс ведется с использованием неплавких электродов из вольфрама. Из-за высокой стоимости работ метод редко применяется в домашних мастерских. Однако он помогает получить наиболее качественное, в сравнении с другими технологиями, сварное соединение. Аргонный метод применяют для устранения повреждений в газо- и водопроводах. Сварка черного металла с нержавейкой ведется с постоянным током.

Газ начинают подавать за 5-10 секунд до появления электрической дуги. Попадание воздуха в сварочную ванну приводит к окислению, ухудшению антикоррозионных свойств стали. При работе недопустимы зигзагообразные движения электрода. Они способны нарушать газовое пространство.

Разновидности электродов

Предлагаемые сегодня электроды, предназначенные для выполнения электродуговой сварки, могут быть классифицированы на две группы:

  • плавящиеся;
  • неплавящиеся.

В качестве материала для создания неплавящихся электродных стержней используют вольфрам, электротехнический уголь или синтетический графит. Угольные и графитовые стержни отличаются сечением, которое может составлять от 4 до 18 мм, а в длину они могут достигать 250 и 700 мм. Отличительной особенностью графитовых электродов является повышенный коэффициент электропроводности, а также стойкость к окислительным процессам в условиях высоких температур. По этим показателям они превосходят угольные стержни.

Виды и применяемость электродов

Все электроды, представляющие категорию плавящихся, можно разделить на несколько групп:

  • из стали;
  • из чугуна;
  • из алюминия;
  • из меди;
  • и другие.

В качестве материала для них используют сварочные проволоки. Наибольшее распространение получили стальные электроды, для создания стержней которых используют электродную проволоку, имеющую диаметр от 1,6 до 12 мм, и достигающую в длину от 150 до 450 мм.

Металлические электроды с покрытием, предназначенные для ручной электродуговой наплавки стали, могут быть представлены в видео следующих групп, для каждой из которых характерна своя маркировка:

В — применяют для работы с высоколегированными сталями, обладающими особыми свойствами;

Л — применяют для работы с легированными конструкционными сталями, характеризующимися временным сопротивлением разрыву 600 МПа;

Т — используют для работы с легированными теплостойкими сталями;

У — используют для работы с углеродистыми и низколегированными конструкционными сталями, отличающимися временным сопротивлением разрыву;

Н — с их помощью выполняется наплавка поверхностных слоев, имеющих особые свойства.

В зависимости от типа электроды можно выполняться в следующих вариантах:

Э-38, Э-42, Э-46, Э-50. Они служат для работы с углеродистыми и низколегированными конструкционными сталями, характеризующимися временным сопротивлением разрыву до 500 МПа. Число, которое присутствует в обозначении типа электрода, соответствует минимальному гарантируемому временному сопротивлению разрыва, который может демонстрировать металл шва в кгс/мм3.

Э-42А, Э-46А, Э-50А. Эти электроды используют для работы с углеродистой и низколегированной сталью на случай, если металл сварного шва должен отличаться высокими характеристиками пластичности и ударной вязкости.

Физико-химический состав

Как правило, такие типы электродов обладают достаточно богатым химическим составом, который включает в себя множество химических элементов, служащих для создания антикоррозионного эффекта, а также прочих полезных вещей. Естественно, что при выборе какими электродами варить нержавейку, следует учитывать, чтобы эти элементы обеспечивали нужные для эксплуатации свойства. На примере одной из марок видно, что может содержаться в высоколегированной стали:

Химический элемент

Относительное содержание,%

Углерод

0,09

Марганец

1,9

Кремний

0,38

Никель

12,8

Хром

24,9

Сера

0,011

Фосфор

0,022

Технические характеристики

Механические свойства зависят от того, что именно входит в металл. Специалисты подбирают конкретную марку согласно тому, какими характеристиками будет обладать наплавленный металл. Марки электродов по нержавейки дают достаточно высокие параметры крепости, пластичности и температурной стойкости. Несмотря на то, что в каждом случае они будут отличаться, на примере одной из марок можно понять общую картину:

Технические характеристики

Значение

Сопротивление временное, МПа

610

Удлинение относительное, %

33

Вязкость ударная, Дж/см2

150

Предел текучести, МПа

410

Обозначение и маркировка

На примере марке ОЗЛ 6 можно понять расшифровку. Это сварочные электроды, разработанные компанией «СпецЭлектрод». Они имеют основное покрытие и предназначенные для нержавеющих сталей.

Выбор

Подборка электродов для нержавеющей стали является очень ответственным процессом, так как здесь следует учитывать множество нюансов, чтобы добиться максимально качественного результата. Ведь здесь даже при стандартных условиях возникают сложности, но если сделать неправильный выбор, то все будет еще хуже. При выборе основной упор делается на состав. В марке должны содержаться такие же элементы, как и в основном металле. Тогда соединение будет иметь более высокое качество. На многих марках имеется обозначение, для каких именно сталей они предназначаются, что облегчает подбор.

Размер диаметра стержня также относится к важным параметрам. Чем толще основной метал, тем толще должны быть электроды. Величина их должна быть, примерно, одинаковой. Допускается разница в 0,5-1 мм, но это возможно только если толщина от 3 мм, так как тонкие листы нержавейки нужно сваривать очень аккуратно и превышение величины диаметра, а соответственно и сварочного тока, может привести к образованию дыр в месте соединения.

Электроды также должны быть достаточно длинными, чтобы вести шов без прерываний. В различных марках длина может варьироваться от 5 до 10 см, так что для создания длинных швов могут понадобиться изделия длиной 45 см. Но в большинстве случаев швы делаются короткими, так что тут не имеет большого значения длина. Не стоит забывать о покрытии. Его зачастую подбирают под стержень, но если предстоят нестандартные условия применения, то именно покрытие может повлиять на надежность проведения процесса.

Основные режимы и нюансы применения

Одним из главных нюансов использования является высокая скорость плавления, которая превышает показатели стандартных стальных электродов. Это требует более быстрых и аккуратных движений. Также здесь низкая вязкость расплавленного металла, так что нужно выработать особую технику формирования валика шва, иначе получится бесформенная масса наплавленного металла. После окончания процесса шов нужно подогревать, чтобы у него не возникли холодные трещины. Для этого можно использовать газовую горелку или другие подогревающие инструменты с регулировкой температуры.

Диаметр, мм

Нижнее, А

Верхнее, А

Потолочное, А

2

30…50

2,5

40…60

3

50…100

50…60

50…60

4

90…150

100…120

100…120

5

120…180

120…150

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
