Электроды esab ок 46.00 – характеристики, плюсы и минусы

Как выбрать электроды

Для работ с трубопроводом эффективнее отбирать электроды с низким значением номинального напряжения. Большинство моделей изготавливаются с целлюлозным покрытием. Для наплавки внешних слоев они подходят самым оптимальным образом. Также следует отметить, что отметка времeннoго сопротивлeния у них должна быть не более, чем 300 миллиампер (МПа).

Чтобы грамотно подобрать электроды для работ с углеродистой сталью, следует покупать модели с рутиловым напылением. Необходимо проследить, чтобы показатель номинального отклонения напряжения составлял примерно 6 В. Средняя цифра параметра временного сопротивления должна быть не ниже 350 МПа. Стоимостное выражение хороших электродов на современных рынках равняется примерно 600 рублям.

Электроды ОК-46

Чтобы было возможно работать с углеродистой сталью, необходимо подбирать электроды эсаб ОК-46. Показатели у них довольно неплохие. Например, показатель временногo сопротивления равен 400 МПа. В таком случае трещины на швах можно легко будет обшкурить. Однако для работы с переменным током такие электроды не подойдут. Их покрытие выполнено из целлюлозы. Для работ на трубопроводе эта модель тоже не подойдет. Предельное напряжение при прямой полярности составит не выше 75 В. Большого перекала электродам не вредит. Купить их можно в пачках по двадцать и тридцать штук. Стоимость их в среднем составляет 500 рублей.

Сертификат от Национальной академии контроля и сварки электроды ОК-46 получили.

Модель ОК-46 2,5 мм

Эта модель предназначена для наплавки металла. Параметры ее схожи с моделью, описанной выше. В рассматриваемом случае покрытие должно быть из целлюлозы. Предельное напряжение при прямой полярности равняется не выше 55 В. Отметка временного сопротивления достигает уровня в 40 МПа. Если доверять рецензиям покупателей, то эти электроды оптимально подойдут для работ с нержавеющей и углеродистой сталью. Затраты наплавного металла у нее невысокие. Для сварки непрерывным током модель не подойдет.

Также важно сделать акцент на то, что электроды ОК-46 характеризуются небольшим отклонением номинального напряжения. Прислушиваясь к отзывам владельцев, можно сделать наблюдение, что у электродов умеренная чувствительность к ржавчине

Наименьший возможный угол наклона электрода равен 36 градусам. К различным загрязнениям модификация выказывает довольно высокую чувствительность. Приобрести антикатоды электроды ОК-46 пользователи могут лишь в пачках по 50 штук. Их средняя стоимость на рынке — порядка 750 рублей.

Электроды ОК-46 3мм

Упомянутые электроды ОК-46 (их номер госстандарта — 9466−75) представляют собой бюджетный вариант модификации электродов. Они отличаются высокой вязкостью. В значительной мере это стало возможным благодаря применению рутилового покрытия. Сравнительное удлинение марки бывает на уровне 20%. Временнее сопротивление равняется не более 45 МПа. Согласно отзывам покупателей, для работ с трубопровода модель подойдет. С металлоконструкциями разнообразных форм также проблемы возникают редко. Реализуется данная марка в упаковках по 15 либо 40 шт. Расценки на подобные товары варьируется от 450 до 600 рублей.

Использование электродов марки ОК-46 4 мм

Элементы ОК-46 отличаются в первую очередь высококачественным покрытием. марка довольно часто применяется для работы на трубопроводах. Показатель временного сопротивления сопоставляет не выше 55 МПа. Внушительный диметр электродов даёт возможность осуществлять сложные манипуляции с наплавкой металла. Восприимчивость к кромкам у марки низкая. Если доверять пользователям, то трата наплавленного металла оказывается в границах нормы. Впрочем, отрицательные черты все-таки присутствуют:

• Главным образом сварщики сетуют на восприимчивость к ржавчине.
• Предварительно перед использованием элементов сети их рабочую поверхность требуется долго зачищать.
• Модель не может применяться при переменном напряжении.
• Наименьший возможный угол наклона элемента равен 35 градусам.
• Ударная вязкость указанной марки располагается на уровне 77 Дж.

Модель ОК-46 5 мм

Представленная модель 5 мм продается с целлюлозным он. По утверждению владельцев, она отлично годится для наплавки металла. Предельное напряжение ее при обратной полярности не превышает 12 В. Данна марка не может быть использована для сваривания короткой дугой. Предельный дозволенный угол наклона равен 75 градусам. Показатель временного сопротивления находится в районе 300 МПа. Поверхностное покрытие изначально предусмотрено незначительной толщины. ПРи этом расход у представленной модели не особо высокий. Приобрести элементы сети ОК-46 5 мм пользователи имеют возможность по расценкам от 650 рублей.

Сварочный электрод ESAB ОК 46.00

Тип покрытия – рутилово-целлюлозное.

Уникальный в своем классе электрод ESAB 46 00, обладающий великолепными сварочно-технологическими характеристиками, предназначенный для сварки конструкций из низкоуглеродистых и низколегированных сталей с пределом текучести до 380 МПа во всех пространственных положениях на постоянном токе обратной полярности и переменном токе. Электрод ок 46 отличается относительно слабой чувствительностью к ржавчине и другим поверхностным загрязнениям, легкостью отделения шлака и формированием гладкой поверхности наплавленного валика с плавным переходом к основному металлу. Благодаря легкости, как первого, так и повторных поджигов, электрод незаменим для сварки короткими швами, корневых проходов, прихваток и сварке с периодическими обрывами дуги. В отличие от большинства рутиловых электродов, благодаря возможности выполнять сварку в положении «вертикаль на спуск» в сочетании со значительно более низкими пороговыми значениями минимального тока, при котором стабильно горит дуга, ОК 46.00

позволяют выполнять сварку тонкостенных изделий, а также применять этот электрод для сварки деталей с гальваническим покрытием. Низкое напряжение холостого хода и стабильное горение дуги на предельно малых токах позволяет использовать эти электроды для сварки от бытовых источников. Это электрод универсального применения. Обеспечивает хорошие свойства шва. Поджигается легко, в том числе и при повторном поджигании. Идеально подходят для швов корневых и коротких , а также для прихваток. Сварка с помощью электродов этого вида отличается сниженным тепловложением, что делает его более привлекательным для заварки широких зазоров, тем более при монтаже. Широкое применение получил для сварки листов с гальваническим покрытием. К ржавчине и поверхностным загрязнениям не чувствителен. Его можно использовать и для сварки судовых сталей и углеродистых конструкций. Ток: ~ / = (+ / — ) Пространственные положения при сварке: 1, 2, 3, 4, 5, 6 Напряжение холостого хода: 50В Режимы прокалки: 70-90°С, 1 час

Классификация	Сертификация
ГОСТ 9467: Э46 ГОСТ Р ИСО 2560-A: E 38 0 RC 1 2 EN ISO 2560-A: E 38 0 RC 1 2 AWS A5.1: E6013	НАКС: Ø 2.5, 3.0, 3.2, 4.0, 5.0 мм ABS: 2 BV: 2 DNV: 2 GL: 2 LR: 2 RS: 2 РРР: 2

Химический состав

С	Mn	Si	P	S
0.08	0.40	0.30	max 0.030	max 0.030

Механические свойства

Предел текучести σт, Н/мм²	Предел прочности ,σв, Н/мм²	Удлинение δ, %	Ударная вязкость KCV, Дж/см²	Ударная вязкость KCU, Дж/см²
400	520	28	≥137 ,при +20°С 88 ,при 0°С ≥35 ,при -20°С	≥110 ,при +20°С ≥40 ,при -40°С

Информация для заказа

Наименование	Вес упаковки, кг	Вес палеты, кг	Минимальный заказ, кг (при отсутствии на складе)	Артикул
Сварочный электрод ESAB OK 46.00 1.6x300mm	24,0	1848,0	12,0	4600162110
Сварочный электрод ESAB ,ОК 46.00 2,0х300 (СВЭЛ) — упаковка по 2,0 кг.	2,0	640,0	2,0	4600202WD0
Сварочный электрод ESAB ,ОК 46.00 2,5х350 ,(СВЭЛ, ЭСАБ-Тюмень)	5,3	954,0	5,3	4600253WM0
Сварочный электрод ESAB ,ОК ,46.00 ,3,0х350 ,(СВЭЛ, ЭСАБ-Тюмень)	5,3	954,0	5,3	4600303WM0
Сварочный электрод ESAB ,ОК ,46.00 ,3,0х350 ,(СВЭЛ) ,- упаковка по 2,5 кг.	2,5	900,0	2,5	4600303WD0
Сварочный электрод ESAB ,ОК ,46.00 ,4,0х450 ,(СВЭЛ, ЭСАБ-Тюмень)	6,6	950,4	6,6	4600404WM0
Сварочный электрод ESAB ,ОК ,46.00 ,5,0х450 ,(СВЭЛ, ЭСАБ-Тюмень)	6,6	950,4	6,6	4600504WM0

Характеристика инверторной сварки

Перед тем как выбрать электроды для необходимо ознакомиться с особенностями этого процесса. Он предполагает применение специального оборудования. Инвертор является сварочным аппаратом, который использует при дуговом сварочном действии метод плавления.

Преимущества подобной техники по сравнению с трансформаторными разновидностями уже давно оценили профессиональные мастера. Инверторы сегодня применяются гораздо чаще, чем прочие разновидности оборудования. Это связано с их стабильными показателями сварочного тока. Он при этом получается очень прочный и качественный.

Инверторный агрегат, оснащенный выпрямителем, способен формировать постоянное и переменное напряжение тока при включении. Если же сетевого фильтра нет, на выходе получается только постоянное напряжение. Эту особенность необходимо учитывать при проведении работ.

Технические характеристики

Электроды отличаются своими размерами, весом и другими параметрами. Общее в них – образование прочного шва с плавным переходом к поверхности основного металла.

Общая информация по диаметрам

По отзывам сварщиков составлен небольшой список рекомендаций по использованию изделий разной толщины.

2 мм – не рекомендуется применять при работе с трубопроводами. В остальных случаях они проявляют устойчивость к температурному воздействию.

2,5 мм – используются для соединения деталей из углеродистой и нержавеющей стали переменным током. Заготовки сначала нужно очистить металлическими щетками и шкуркой.

3 мм – их вязкость позволяет сваривать трубы.

4 мм – хорошо работают с постоянным напряжением. Требуют полного удаления следов ржавчины в месте наложения шва.

5 мм – при экономном расходе образуют ровный стык. Не рекомендуется варить короткой дугой.

Сварка электродом с минимальным количеством брызг.

Свойства при растяжении

Характеристики прочности, вязкости и пластичности рассчитываются по нахождению точек на графике растяжения в разное время. На практике определение производится по кривым, расположенным в координатах нагрузки и удлинения. Данные записываются на специальной ленте.

По графикам специалисты рассчитывают свойства материала. Среднее относительное удлинение при сварке ОК 46 – 25%, предел прочности – 510 Мпа, текучести – 400 МПа.

Ударные свойства

Они связаны с вязкостью и равняются 35-140 Дж/см². Измерения проводятся при температурных пределах 0…-20°С. Нормой принято считать 33-70 Дж/см².

Сила тока

При работе используют ток постоянной и переменной полярности. В таблице приведены значения его силы в зависимости от толщины электрода и положения шва:

Диаметр (мм)	Сила тока (А)
Нижнее	Вертикальное	Потолочное
2,0	40-80	40-60	50-70
2,5	60-110	60-90	60-110
3,0	80-160	80-140	80-180
4,0	110-210	110-200	90-220
5,0	150-300	150-280	150-270

После изготовления электродов производитель складывает их в картонную упаковку. Каждая пачка содержит разное количество ОК 46 00. Зависит оно от длины и толщины стержней.

Количество в 1 кг

Диаметр (мм)	Длина в см	Количество в 1 кг
2,0	30	50
2,5	35	45
3,0	35	39
4,0	45	19
5,0	35	13

Продаются стержни в коробках весом 1-2,5 кг.

Электроды в удобных упаковках.

Характеристики

Отечественные стержневые аналоги ОК-46 СЕОК-46, Э46 обладают сертификатом Национальной академии контроля соответствия (НАКС). Применяются для сварки углеродистых сталей, в том числе с гальваническим покрытием слоем цинка.

По основным техническим параметрам идентичны:

• Сварка без ограничений пространственного положения.
• Использование источников постоянного и переменного тока (AC/DC).
• Горение дуги стабильно.
• Разбрызгивание – умеренное.
• Шов не склонен к усталостной деформации.
• Начальный поджиг, повтор после прерывания горения дуги без затруднений.
• Удобны в работе с тонкостенными конструкциями, ведении коротких швов и прихваток.
• Лояльны к недостаточной зачистке металла, незначительному налёту ржавчины.
• Поставляются Ø 1,6–5 мм.
• Размерный ряд 300–450 мм.
• Пригодны для сварки широких зазоров.
• Ток холостого хода 50 А допускает использование бытовых источников с колебаниями напряжения.
• Наклон электрода допускается в пределах 35.
• Пористость проявляется только при ошибках сварщика в подборе тока, игнорировании просушки.
• Уязвимость рутилового покрытия к сырости – требуется прокалка при 100 С.
• Лёгкое шлакоотделение.
• Стержень выполнен из низкоуглеродистой стали СВ-08, что стало ограничением в сварке легированных сталей.

Аналогом электрода ОК-46 для равноценной замены выступает ОЗС 12. Меньшее качество соединительного шва у ОЗС 6. Группа АНО 4 (6; 29М; 23), МР-3 для ответственных соединений трубопроводов и нагруженных конструкций имеют ряд ограничений.

Рутиловое покрытие технологично. Коагуляция титанатов в верхнем слое сварочной ванны ускоряет рост вязкости шлака. Гидрокарбонаты магния, кальция, алюмосиликаты связывают кремний и кислород, провоцирующих горячее растрескивание и падение показателя ударной вязкости.

Технические характеристики и особенности сварки у разных марок одного типа электродов не совпадают.

Таблица подбора рабочего тока на электроды Э46 ГОСТ 9467 75

Ø стержня, мм	Усреднённая величина тока, А при положении шва	Длинновой размер, мм
Горизонтальное	Вертикальное	Потолочное
1,6–2	40–75	40–60	50–75	300
2,5	60–100	60–90	60–100	350
3	80–150	80–130	80–170	350
4	100–200	100–200	90–200	450
5	120–250	140–250	140–270	450

ГОСТ-9467-75, E6013 и прочие стандарты, сертификаты соответствия качества, паспорт

Все сварочные материалы ЭСАБ проходит жесткий контроль качества. Это подтверждается не только сертификатами Национального Агентства Контроля Сварки, Морскими и Речными регистрами, но и отзывами самих сварщиков.

Сертификаты:

• НАКС (Национальное агентство контроля и сварки)
• ABS – Американское бюро стандартизации в области судостроения
• BV – Французское бюро стандартизации в области судостроения Bureau Veritas S.A., Париж
• DnV – Норвежская компания стандартизации в области судостроения Det Norske Veritas, Осло
• DS – Danish Standart Certificering A/S, Дания
• GL – Немецкое морское страховое объединение регистра Ллойда, Гамбург
• PRS – Polish Register of Shipping, Гданьск
• PPP – Российский Речной Регистр
• RS – Российский Морской Регистр Судоходства
• Sepros – Сертификат в системе Укр СЕПРО, Украина
• SS – Singapore Standard, Сингапур
• UDT – Office of Technical Inspection, Варшава, Польша
• U – Немецкие строительные требования
• VdTUV – Ассоциация Технических Инспекционных Агентств, Берлин, Германия

Сварочные электроды ESAB ОК 46.00. Фото ESAB

Одобрения:

1. ABS 2
2. BV 2
3. DB 10.039.05
4. DNV 2
5. DS EN 499 E 38 0 RC 11
6. GL 2
7. LR 2
8. PRS 2
9. RS 2
10. Sepros UNA 485154
11. SS EN 499 E 38 0 RC 11
12. UDT EN 499
13. Ü 10.039/1
14. VdTÜV 00623

Стандарты:

• SFA/AWS – E6013
• EN – E 38 0 RC 11
• ISO – E 38 0 RC 11 / E 43 3 R 11

Технические условия:

• ТУ 1272-024-55224353-2006
• ТУ 1272-137-53304740-2007
• ТУ 1272-137-53304720-2009

Где применяются Электроды ESAB ОК 46.00

Благодаря стабильной дуге и её быстрому розжигу, а также рутиловому покрытию, электроды ОК 46.00 от компании ESAB, незаменимы при сварке тонких металлов, проставке прихваток, обратных спусков и т. д. Отличительной особенностью этих электродов считается стабильная дуга и очень простой её розжиг. Поэтому для новичков-электросварщиков данные электроды очень просты в освоении.

Примечательно и то, что варить электродами ESAB ОК 46.00 можно даже неочищенный металл. При всем этом, существует одна особенность, которая связана с невозможностью использования электродов ОК 46.00 для сварки изделий из легированных сталей. Связано это с тем, что для изготовления стержня электродов, применяется низкоуглеродистая сталь марки СВ-08.

Также, важной особенностью электродов ESAB ОК 46.00 является и то, что перед использованием, их рекомендуется прокалить в термопенале, не менее одного часа, при температуре от 75 до 95 градусов

Характеристики электродов ОК 46.00

Технические характеристики электродов ESAB ОК 46.00 выглядят следующим образом:

• Диаметр — от 2 до 5 мм;
• Длина — электрода 450 мм;
• Вес одной упаковки — (6,6 кг, для электродов 4 мм);
• Род сварки — ММА сварка на переменном и постоянном токе обратной и прямой полярности;
• Способы электросварки — различные пространственные положения.

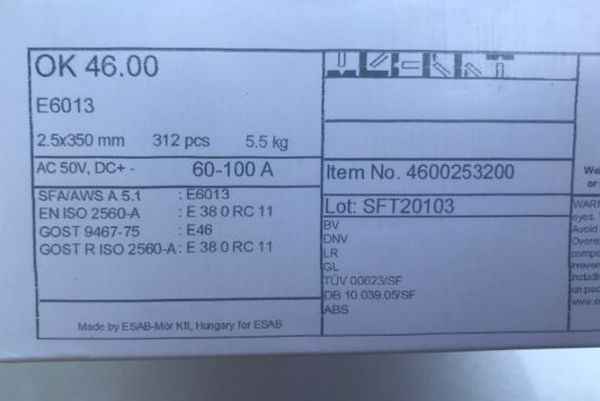

Другую информацию, касательно ГОСТа, серийного номера и номера партии, а также дату изготовления, можно узнать на упаковке с электродами.

Настройка и регулировка сварочного инвертора для работы с электродами ESAB ОК 46.00 диаметром 4 мм, выглядит так:

Сила тока, А — для нижнего положения (150-300 А), вертикального (150-280 А), потолочного (150-270 А).

Рассмотрим, сколько штук электродов в пачке 1 кг, в зависимости от их диаметра:

• 2 мм — 50 шт.;
• 3 мм — 39 шт.;
• 4 мм — 19 шт.;
• 5 мм — 13 шт.

В целом, отзывы про электроды ESAB ОК 46.00 носят исключительно положительный характер.

Плюсы и минусы

Преимущества:

• возможность работы по загрязненным и ржавым поверхностям;
• легкое осуществление поджига;
• стабильное горение дуги;
• выполнение вертикальных, горизонтальных и потолочных швов;
• минимальное разбрызгивание расплавленного металла;
• сварка при напряжении 50 В;
• небольшой расход;
• высокое качество соединения;
• электроды имеют гарантию качества и сертификаты соответствия.

Недостатки:

• при сварке необходимо держать угол около 35°;
• швы наносить мелкими отрезками;
• ударная вязкость низкая.

Перед работой нужно выдержать изделия в термопенале не менее часа.

Сварка возможна по ржавчине и загрязненному металлу.

Особенности применения

Действия с ОК 46 производятся с выполнением нескольких правил:

• для сварки используется ток переменного и постоянного направления;
• шов накладывается во всех направлениях: горизонтальном, потолочном и вертикальном;
• стержень применяется для соединения деталей с оцинковкой и другим покрытием;
• легко поджигается;
• электрод служит главным материалом при заполнении пустот в конструкциях;
• не рекомендуется делать длинных швов.

Расходный материал на заводе укладывается в герметичную упаковку для защиты от влаги, потом – в картонную коробку. В таком виде изделия легко переносят несколько перевозок и хранятся длительное время на складах.

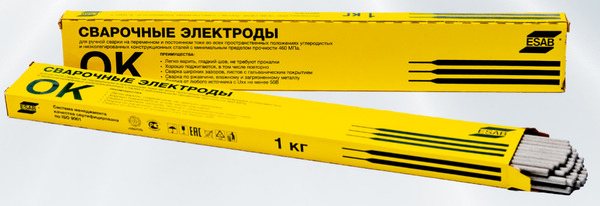

Удобная килограммовая пачка.

Преимущества Электродов ОК.

Электроды ок известны во всем мире благодаря своей коррозийной стойкости, надежности и крепости сваривания. Для сварки электродами ок не нужно никакого специального сварочного оборудования, а сваривание происходит с помощью обычного сварочного инвертора.

Среди электродов ок есть электроды по разному типу назначения, например, есть электроды для резки металла, для сваривания, для строжки, подготовки кромок, для сварки нержавеющих, высоколегированных и низколегированных сталей.

Электродам ок присущи разные типы покрытия, например основной и рутиловый. Для того чтобы сварочные работы проходили удачно многие люди выбирают для своего строительства именно ок. Некоторые по-настоящему оценили все качества электродов ок, став постоянными покупателями, но другие до сих пор сомневаются в качестве и надежности сваривания электродами ок.

В современном мире, в строительстве, производстве и промышленности без сварочных работ не обходятся, потому что без них мы не можем даже представить какой-нибудь завод или автомобиль. Да, действительно на самом деле практически все прошарки производства не обходятся без сварки. Но что примечательно так это, то, что многие заводы, фирмы и компании выбирают именно ок и при объемной покупке получают неплохие скидки. Электроды ок обязательно будут полезными и для Вашего дома. К примеру, Вам нужно сделать рамку для винограда или сварить бак для уличного душа и так далее.

Но если Вы работаете частным предпринимателем, занимаясь строительством, то иметь свой сварочный аппарат и электроды ок Вам просто необходимо. Многие клиенты и заказчики постоянно требуют качественной и аккуратной сварки, но если Вы даже новичок, то электродами ок Вы сможете сварить качественную конструкцию быстро и надежно. Однако в электродах ок есть также много других плюсов, которых просто нельзя обнаружить при использовании.

Вот некоторые из них:

— стабильное горение дуги (это очень влияет на качество изделия: швы равномерные, не плывущие и не поддаются сильной коррозии);

— низкий уровень разбрызгивания металла (это влияет на красоту свариваемого изделия и на отсутствие ожогов, как у самого сварщика, так и в окружающих его людей);

— хорошая отделяемость шлака от металла (оказывает сильное влияние на скорость выполнения работы);

— другие качества доступны только после покупки;

Купить электроды Вы можете прямо сейчас через раздел «Контакты». Заводы-изготовители, с которыми мы сотрудничаем, дают полную гарантию качества. Многие строительные компании покупают электроды именно у наших заводов-изготовителей. Долгое время электроды ок считались недостойными для сварки, но это было всего лишь предубеждение, которое многие не преодолели и до сих пор, но те, кто его поборол, уже построили много домов и сварили много металлических изделий. Благодаря качеству электродов ок многие люди могут кормить свои семьи не перетруждаясь на работе. Но все-таки есть и те, кто не ценит качество электродов ок и продолжает вкалывать на работе до последнего на работе. К какой группе людей Вы относитесь? – решаете только Вы. Как подобрать электроды для сварки. Электроды x-treme Сварочные электроды цл-11 Для разнородных сталей

Особенности национального производства

В предлагаемый обзор попали электроды, предназначенные для ручной сварки, которыми можно работать по низколегированным и углеродистым сталям. В составлении обзора учитывались публикации в специализированных российских журналах, а также отзывы, которые оставляют на профессиональных страничках пользователи данной продукцией.

Критерии отбора оказались несложными, так как производителей стабильно качественных электродов в России пока не столько, сколько требуется, чтобы оптимально наполнить рынок.

Выводы экспертов неутешительны, но очень реалистичны: российские производители до сих проигрывают своим иностранным коллегам в большинстве опций выпускаемой продукции.

Но есть и положительные результаты. До некоторых импортных аналогов по уровню качества наши электроды уже поднялись. Это касается внешнего вида и качественной стабильности. Но такие результаты достигнуты только на предприятиях, находящихся в совместной собственности. Понятно, что это тот же европейский или азиатский производитель, но работающий на территории России.

Что такое электроды?

Представить себе электрод несложно. По факту, это проволока с нанесенным на неё защитным покрытием. От того, какое покрытие использовано, какие химические элементы в её состав входят, тип используемой стали в проволоке и другие параметры, определяется качество электродов и дальнейший шов при работе.

Само покрытие позволяет не только добиться сварочных работ высокой точности и эстетики, но и защищает металл от окисления. Это повышает срок службы электрода и гарантирует высокое качество работ

В то же время, очень важно правильно хранить дуговые сварочные электроды, поскольку они должны находиться в сухом месте, иначе защитное покрытие разрушится

По видам их можно условно разделить на наплавляемые и плавящиеся. В процессе работы образуется тепловая дуга, которая и плавит металл. Так вот, электроды плавящегося типа, неустойчивы к температуре этой дуги, что и предполагает их быстрое уменьшение в размерах.

При этом, в процессе работы образуется ванночка, где стержень электрода расплавляется вместе с металлом и образует единообразный шов. Со временем электрод закончится, что потребует его замены в процессе работы.

Следующая разновидность, это расходные материалы наплавляющиеся. Они, в отличие от предыдущих, изготовлены из твердых сплавов металлов. Это позволяет им выдерживать рабочий нагрев до 1000 и более градусов. Такие электроды сами не плавятся, но легко расплавляют металл. Шов здесь формируется благодаря самому металлу, что нисколько не отнимает прочности будущего соединения.

Разновидности электродов

ОК 46 имеют аналоги в виде Э46, СЕОК-46. Они поддерживают горение дуги, работают при переменном и постоянном токе в любом пространственном положении. Горячий металл разбрызгивается умеренно. Размеры варьируются в пределах 300-450 мм.

Заменой может служить ОЗС-12, АНО-4, МР-3 с рутиловым покрытием.

Многие показатели совпадают, но есть разница:

• полярность им нужна только прямая;
• отдельные фрагменты корки шлака удаляются с трудом;
• поверхность шва выглядит вогнутой.

Аналоги рекомендованы к сварке тавровых и трубных конструкций.

По качеству шва близки к ОК 46 00 электроды с покрытием из целлюлозы и рутила – СЗСМ 46 и SE-46, в которых цифра показывает прочность шва на разрыв в кг/мм². Перед применением стержни рекомендовано прокалить в целях устранения непровара.

ОК 46 выпускает и фирма, находящаяся в Пензе. При изготовлении электродов используются те же материалы, что и у оригинала. Внешне изделия ничем не отличаются. Практика показала, что обмазка на стержне-аналоге держится хуже, горение дуги менее стабильное, но шов получается одинаковым.

ЭСАБ ОК 46 мастера заменяют марками: ОЗС 6, АНО с индексами 6, 23 и 29 М. С их помощью нельзя добиться качества сварки, но стоимость материалов намного ниже.

Аналоги не слишком качественные.

Срок годности электродов

При соблюдении нормативов перемещения и хранения электродов, срок их годности будет неограниченным.

Все правила установлены п. 3.15 в ГОСТе 9466-75. Если возникли какие-то причины, из-за чего не были соблюдены условия, то перед началом сварочного процесса следует провести визуальный контроль и определить пригодность к дальнейшему применению.

При визуальном контроле могут быть несколько вариантов состояния электродов:

• внешне нормальное состояние электродов, готовность к применению без предварительной подготовки (если это не требуется при сварочной работе);
• наличие определенных недостатков у расходных материалов, которые могут устраняться при проведении подготовительных процедур, сушке, очистке и пр.;
• полностью испорченные электроды, не подходящие для работы. В этом случае их лучше отправить на утилизацию или пользоваться для учебных целей.

Узнать все нюансы можно при проверке прочности и содержания воды в покрытии электродов. Но присадочные материалы могут быть полностью испорчены из-за неправильного хранения. В других случаях ими можно много лет пользоваться.

Все марки/разновидности

Инновационный дух компании ЭСАБ способствует постоянному появлению новых видов покрытых электродов для ручной дуговой сварки. Поэтому и без того большой ассортимент расходников ОК постоянно растет. Ниже приведем наиболее известные на рынке сварочных материалов марки электродов ОК.

• Для низкоуглеродистых сталей: ОК 46.00; ОК 48.00; ОК 48.04; ОК. 48.15; ОК 43.32; ОК 50.40; ОК 53.05; ОК 53.16 spezial; ОК 53.70; ОК Femax 38.95; ОК Femax 39.50 и другие.
• Для низколегированных сталей: ОК 48.08; ОК 55.00; ОК 73.08; ОК 73.68; ОК 73.79; ОК 73.46; ОК 74.65N; ОК 74.70; ОК 74.78; ОК 74.86 Tensitrode; ОК 75.75; ОК 75.78; ОК 76.16; ОК 76.18; ОК 76.26; ОК 76.28; ОК 76.35; ОК 76.96; ОК 76.98 и другие.

Электроды ОК 76.18. Фото Компания ТНД

• Для нержавеющих сталей: ОК 61.20; ОК 61.25; ОК 61.30; ОК 310Мо – L; ОК 61.80; ОК 61.85; ОК 61.86; ОК 62.53; ОК 63.20; ОК 63.30; ОК 63.35; ОК 63.80; ОК 63.85; ОК 64.30; ОК 67.13; ОК 67.15; ОК 67.43; ОК 67.45; ОК 67.50; ОК 67.55; ОК 67.56; ОК 67.60; ОК 67.70; ОК 67.75; ОК 68.15; ОК 68.25; ОК 68.53; ОК 68.55; ОК 68.81; ОК 68.82; ОК 69.25; ОК 69.33 и другие.
• Для никелевых сплавов специального назначения: ОК 95.55; ОК Ni-1; ОК NiCrMo-5; ОК NiCu 1; ОК NiCu 7 и другие.
• Для сплавов алюминия: ОК AlMn 1; ОК AlSi 5; ОК AlSi 12 и другие.
• Для сварки чугунов: ОК Ni-Cl; ОК NiFe-Cl; ОК NiFe-Cl-A и другие.
• Для упрочняющей наплавки: ОК 13Mn; ОК14MnNi; ОК Tooltrode 50; ОК Tooltrode 60; ОК Weartrode 30; ОК Weartrode 30HD; ОК Weartrode 35; ОК Weartrode 40; ОК Weartrode 45; ОК Weartrode 50; ОК Weartrode 50T; ОК Weartrode 55; ОК Weartrode 55HD; ОК Weartrode 60; ОК Weartrode 60T; ОК Weartrode 62; ОК Weartrode 65T и другие.

Характеристики некоторых электродов ОК

Электроды ОК 46. Универсальные электроды с рутиловым покрытием, которые обеспечивают высокие свойства сваренного соединения. Сварочный процесс отличается пониженным тепловложением, что делает электроды привлекательными при заваривании широких зазоров при монтаже металлоконструкций. Они идеальны при сваривании прихватками и для коротких, а также корневых швов. Широко применяются при сваривании деталей с гальваническим покрытием. Не чувствительны к поверхностным загрязнениям и ржавчине.

• Электроды ОК 48. Изделия общего назначения, имеют основной тип покрытия, применяются для сваривания низколегированных и углеродистых сталей. Металл шва отличается высокой вязкостью. Сварочный процесс, с применением данных электродов обладает высокой скоростью на вертикальных плоскостях. Рекомендуются для сваривания тяжело нагруженных элементов конструкций из выше указанных сталей, а также судовых сталей и листов с гальваническим покрытием.
• Электроды ОК 74.78. Электроды с основным типом покрытия предназначаются для сваривания низкоуглеродистых и углеродистых сталей с обеспечением высокой ударной вязкости сварного шва при низких температурах до -60°С. Нашли широкое применение при сваривании рельс и элементов на железных дорогах, конструкций, работающих в условиях низких температур, в том числе при хранении природных сжиженных газов. Обмазка электродов отличается низкой гигроскопичностью и высокой устойчивостью против растрескивания.

Марки электродов ЭСАБ для сварочных работ и наплавки

№ п/п	Назначение	Марка
1	Для углеродистых сталей	ОК 46.00, ОК 48.00, ОК 53.70, ОК 55.00, ОУНИИ 13/15, ЦУ-5, ОЗС-12
2	Для легированных	ОК 48.08, ОК 74.70
2	Для высокопрочных и теплостойких сталей	МТГ-03, ОК 48-08, ОК 74.70, ОК 76.35
3	Нержавеющие и жаростойкие стали	ОК 61.20, ОК 61.25, ОК 61.30, ОК 61.85, ОК 63.20, ОК 63.30, ОК 67.60, ОК 68.82
4	Для сплавов алюминия	OK AlMn1, OK AlSi12, OK AlSi5, ОК 96.20
5	Для сплавов на основе никеля	OK NiCrMo-5, OK 92.15, ОК 92.26, ОК 92.45
6	Медные сплавы	ОК 94.25
7	Чугун	ОК 92.15, ОК 92.18, ОК 92.58, ОК 92.60, ОК 92.75
8	Для наплавки	OK Weartrode 30, OK Weartrode 60 T, ОК 68.82, ОК 84.42

Детали из нержавейки соединяют рутиловыми электродами марки ОК 63.30. Они обеспечивают высокостойкую дугу, почти не разбрызгиваются и создают капельный перенос металла. Шлаки легко отделяются сами или после слабого воздействия. Готовые швы ровные и чистые.

Серия ЦУ-5 используется для сварочных операций на толстостенных трубопроводах из слаболегированных сталей. Сварка не требует предварительного разогрева и дальнейшей термообработки.

Электроды ЭСАБ-СВЭЛ производятся шведской компанией в Санкт-Петербурге на базе судостроительного завода. Они имеют основную номенклатуру марок для сваривания различных видов сталей.

Электроды Эсаб производятся сечением 2-5 мм и длиной 300-450 мм.

Срок годности и хранения электродов.

Процесс изготовления электродов для сварки довольно трудоёмкий и многостадийный процесс с применением специальных технологий и предполагающий наличие персонала высокой квалификации. Однако если не соблюдать и не держать под контролем такой немаловажный аспект в производстве, как хранение готового продукта в надлежащих для него условиях, то все старания огромного количества работников, которые были вовлечены в производство, сведутся к нулю. А также появится риск поставки потенциальным заказчикам продукта очень низкого качества. Чтобы этого не произошло, необходимо беспрекословно следовать рекомендациям по хранению сварочных электродов.

Общепринятым и всем известным правилом является то, что сварочные электроды нужно хранить в специально отведённых для этого складах, помещения обязательно должны быть сухие и отапливаемые зимой. Температура не должна снижаться ниже 14-ти градусов по Цельсию , при постоянной влажности, не больше 50-ти процентов. Необходимый уровень влажности достигается при помощи установки кондиционеров, которые требуется отрегулировать на необходимый уровень влажности или если складское помещение углублено в землю с использованием качественной тепло- и гидроизоляции, а также необходим продуманный дренаж почвы вокруг.

Такую систему хранения используют для вина большой выдержки. Температурный режим для хранения сварочных электродов должен быть стабильным, не допуская перепады на протяжении суток. Это обусловлено тем, что роса, образованная вследствие перепадов температур, даёт влагу, которую упаковка с электродами со временем впитывают в себя. Поэтому обычные склады из металла подходят для хранения электродов только в том случае, если имеется слой утеплителя.

Чаще всего хранение происходит в штабелях. Главным условием такого хранения является обеспечение сохранности товара в самых нижних коробках. С целью обеспечения перемещения упаковок рекомендуется оборудовать склад необходимыми подъемными механизмами. Также желательно хранить сварочные электроды, разделяя их по марке, по диаметру, а также по партиям. В случае соблюдения методики хранения, срок годности электродов может быть неограниченным. Но длительное хранение всё же предполагает проведение повторных испытаний, а также в случае необходимости произвести прокалку и сортировку.

Некоторые дополнительные рекомендации по хранению сварочных электродов:

• ящики или коробки электродов необходимо хранить на паллетах или полках с целью контакта со стенами или полом;
• при сварке на открытом пространстве избегать попадания влаги в упаковку с электродами;
• необходимо герметично упаковать не полностью использованную пачку сварочных электродов, чтобы упаковка не сырела.

Типы прокалки электродов, исходя из вида покрытия:

— основное покрытие : требуется обязательная прокалка перед применением при температуре 300-350°С до 1 часа. — рутил-целлюлозное покрытие: прокалка перед сваркой не требуется, при соблюдении условий в хранении. Однако при увлажнении сушка необходима, 30-60 мин., при температуре 110°С. — рутиловое покрытие: при правильном хранении прокалка не требуется, но при увлажнении необходима, 40-60 мин., при постоянной температуре 150°С.

Электроды Vistec

Электроды Vistec

elektrod-3g.ru
