Эксцентриковая стяжка мебельная

Плюсы и минусы крепежа

Крепежное соединение минификс у мастеров вызывает только положительные эмоции, так как оно обладает очевидными преимуществами перед другими видами крепежа.

Сборщики мебели придают особое значение таким достоинствам эксцентриков, потому как они:

1. Легко справляются с внушительными нагрузками. Эксцентриковый крепеж очень надежен и способен претерпевать большое количество сборок/разборок деревянных конструкций без потери прочности и качества соединения.
2. Весьма долговечная и экономичная крепежная деталь.
3. Увеличивает жесткость изготовленного изделия.
4. Эксцентрики относятся к стяжке быстрого или скоротечного монтажа. Сборка всевозможной мебели с вмонтированными минификсами минимальна по времени и для ее проведения потребуется всего лишь классическая, шлицевая отвертка.
5. Элементарность сборочных работ позволяет любому обывателю осуществить монтаж своими руками.
6. Абсолютно не портит эстетический вид изделия – не заметен после установки и не оставляет видимых дефектов и повреждений.

Существенных недостатков у таких зажимов не имеется, но все же некоторые минусы прослеживаются:

1. Стоимость эксцентрика несколько больше, чем у типичных конфирматов. Если сборка единицы мебели предполагает значительное количество такого крепежа, то окончательная стоимость изделия изрядно возрастет.
2. Технология монтажа не совсем простая, необходимо сделать три отверстия для крепления и иметь в наличии специальное, точное оборудование.
3. Высокая требовательность к точности разметки, без которой обеспечить прочность сочленения узлов мебели вряд ли получится.
4. Во время эксплуатационного периода стяжка может немного ослабеть.

Для получения долговечного, качественного и прочного предмета мебели стоит взять на вооружение именно такой крепежный элемент.

Технически правильно провести сборку корпусной мебели самоучкам-любителям помогут видео уроки и фотоматериалы, которые можно отыскать в интернете. Так же можно изучить инструкцию, которая прилагается к изделию.

Смотрите видео, в котором специалист рассказывает об эксцентриковой стяжке в мебельном производстве:

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы

Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Сборка ящика

Сборку ящика с эксцентриковой стяжкой рекомендуется выполнять в этой очередности:

1. Завинтить эксцентриковый винт в фасадную поверхность ящика.
2. В выемки по обоим бокам отверстия под винт вставить шканты, уплотнить их молотком.
3. Вставить на шканты и шток боковую часть ящика.
4. Молотком помочь боковине плотно занять место.
5. Вставить до конца в паз в боковине эксцентрик.
6. Не прилагая невероятные усилия, провернуть эксцентрик до конца.
7. Повторить все действия с другой стороны.
8. Вставить в пазы днище ящика.
9. Евровинтами привинтить вязку ящика.
10. Скобосшивателем закрепить днище.
11. С боковой стороны дотянуть евровинты ключом.
12. Закрепить ручку.

Когда разметка под корпус минификса готова, приступаем к сверлению отверстия. Для этого нам понадобится дрель и сверло Форстнера диаметром 15мм. Чтобы сверло не скользило по детали во время сверления, нужно хорошо разметить шилом место сверления. Отверстие делаем на глубину 10мм не менее и не более. Сделаете меньше, и корпус минификса будет выступать над поверхностью детали. В таком случае нужно досверлить отверстие. Если сделаете отверстие большей глубины, то корпус минификса слишком сильно войдет вглубь детали, и качественно зафиксировать его будет тяжело. Но если такое случилось, то можно насыпать на дно отверстия немного стружки, и тем самым поднять корпус минификса до необходимого уровня.

Установка эксцентриковой стяжки

Соблюдение установочных размеров – основное условие, выполнение которого гарантирует правильность установки и совпадение всех элементов стяжки. Установочные размеры одинаковы для любого вида стяжки. Они обобщены в таблице.

Назначение паза	Размер	Где выполняется	Чем выполняется
Диаметр	Глубина
под эксцентрик	15 (12) мм	12,5 мм	На поверхности скрепляемой детали	фрезером Форстнера и ограничителем глубины
под винт	8 (6) мм	Определяется длиной штока: 24, 34 или 41 мм	С торцевой части скрепляемой детали, перпендикулярно отверстию под эксцентрик, центр отверстия на расстоянии 8 мм от кромки детали	дрелью со сверлом 8 мм
под основание винта	5 мм	11 мм	на поверхности второй детали	дрелью со сверлом 5 мм
под втулку (футорку)	10 мм	11 мм	на поверхности второй детали	дрелью со сверлом 10 мм

Установка эксцентриковой стяжки включает три основных этапа:

1. Разметка пазов под элементы стяжки.
2. Присадка отверстий на соединяемых элементах.
3. Установка минификсов — монтаж эксцентриковой стяжки.

Стадия установки минификсов была подробно рассмотрена ранее

Соединяя элементы стяжки, следует уделить внимание тому, как расположен шток. Если он основательно завинчен – не будет возможности повернуть эксцентрик до конца, в таком случае детали как следует не закрепятся

Если шток не докрутить, то это также негативно влияет на качество соединения.

На описании порядка действий по разметке и присадке пазов остановимся более подробно.

Достоинства и недостатки такого рода крепления

Основные достоинства эксцентриковой стяжки следующие:

1. Экономный вариант стяжки, ведь его используют много раз.
2. Простая и легкая установка, не нужно вызывать мастеров, вполне реально всю работу сделать своими руками.
3. Готовая мебель становится жестче.
4. Благодаря тому, что стяжка скрывает проблемные места и не оставляет повреждений на мебели, готовая конструкция смотрится эстетично и привлекательно.

Также эксцентриковая стяжка имеет некоторые недостатки, которые вряд ли окажутся существенными:

1. Подобные конструкции не каждому по карману.
2. Долгий эксплуатационный период приводит к ослаблению креплений.

Использование стяжки позволит крепко соединить все необходимые элементы и детали конструкции, потому присмотритесь к такому варианту.

Другие варианты мебельных стяжек: краткий обзор

Как мы уже выяснили из вышесказанного, эксцентриковая стяжка является одним из самых прочных креплений. Но не всегда целесообразно использовать данный тип соединения. Рассмотрим, какие еще крепления используются производителями корпусной мебели.

Конфирмат

Конфирмат – один из наиболее популярных и простых в монтаже вариантов соединений. Скрепить детали корпуса с помощью конфирматов не представляет никакого труда и сложности. Таким видом крепления можно соединять элементы только под прямым углом.

Конфирмат — еще одна деталь мебельного крепежа

Для монтажа мебельных частей с помощью конфирмата потребуется высверлить паз по диаметру головки крепежа в одной из заготовок, второе отверстие необходимо сделать в торцевой части другой заготовки, но диаметр уже будем меньшим – обычно применяют два сверла 5 и 6 мм. Хотя, можно воспользоваться и сверлом комбинированного типа – это удобно, поскольку работать будете одним только инструментом, постоянной замены не потребуется.

Конфирматы для большей надежности рекомендуют использовать вместе с небольшим стержнем из дерева – шкантом. Такой стержень не даст заготовкам сместиться при закреплении конфирматом.

Данный тип сцепки, в отличие от эксцентрикового, не позволяет скреплять части изделия несколько раз

Но, используя данный тип сцепки, следует знать, что изделия из древесно-стружечной плиты стоит скреплять один раз. Из-за высокой пустотности ДСП, повторное соединение конфирматом не гарантирует крепкую стяжку.

Конфирмат – соединение, которое, в отличие от эксцентриковой стяжки, видно на поверхности изделия. Поэтому, чтобы скрыть его, можно воспользоваться декоративными наклейками или заглушками в цвет поверхности корпуса.

Читать также: Как точить цепь на электропилу

Межсекционная стяжка

Данный способ крепления используется, когда надо соединить между собой модули, к примеру, шкафы или антресоли. Стяжка состоит из двух деталей – гайки (втулки) и винта. Поскольку древесно-стружечная плита, применяемая для изготовления корпусов, имеет разную толщину, то и межсекционная стяжка может быть разного размера.

Чтобы скрепить два модуля данным видом соединения, необходимо выровнять скрепляемые элементы и в двух стенках корпуса просверлить совпадающие сквозные отверстия. Вставляем с одной стороны втулку, с другой стороны винт и затягиваем с помощью отвертки. Секции скреплены.

Мебельные уголки

Давно и всем известный вид крепления. Изготавливаются они из металла и пластика, а монтируются с помощью саморезов. Не рекомендуется использовать уголки в тех частях мебели, на которые предполагается нагрузка.

Стяжка для столешницы

Данный вид сцепки используется при производстве гарнитуров для кухонь. Он представляет из себя винт и пару упоров. Отверстия под такую стяжку делаются с помощью фрезы Форстнера нужного диаметра, и лобзиком выпиливается канал для винта.

Отверстия для такого крепления также производятся посредством использования фрезы Форстнера

Уголок

Внешний вид этой стяжки полностью соответствует своему названию. При сборке мебели применяются уголки двух видов:

• пластиковые;
• металлические.

Вторые представляют собой металлический элемент, который загнут под углом в 90 градусов. В каждой из частей есть одно или несколько отверстий, через которые вкручиваются саморезы. Пластиковые уголки представляют собой закрытую конструкцию, похожую на пирамиду. Пример можно видеть на фото ниже.

Как видно, саморезы прячутся под небольшим пластиковым колпачком, что очень удобно. В профессиональной сфере такая стяжка используется довольно редко, т. к. обладает невысокой прочностью. Иногда они применяются для сборки деталей цокольного элемента шкафа. В некоторых случаях на мебельный уголок может быть закреплена столешница, если не предполагается перемещение стола. Лучше использовать растекс вместо уголка.

Конфирмат

Самый распространенный вид крепежа это конфирмат. Одновременно самый простой в использовании. С его помощью собрать мебель проще и быстрее, чем с применением других видов мебельной стяжки. Особенно если во время сборки предстоит самостоятельно сверлить отверстия под крепеж. С помощью конфирмата соединяют две детали под углом 90 градусов.

Рис.1. Конфирмат – применяется для соединения деталей под углом 90 градусов. Две детали соединяются 2-мя винтами-конфирмат. Конфирмат устанавливается на расстоянии 3-7 см от торца соединяемых деталей. Для установки 1 винта-конфирмат необходимо предварительно просверлить 2 отверстия в соединяемых деталях: в торце первой детали под резьбу (диаметр сверла 5 мм), во второй детали под головку (диаметр сверла 6 мм).

Для того что бы стянуть две детали необходимо просверлить два отверстия. Одно в одной детали, диаметром равным диаметру головки конфирмата, другое, в торце второй детали, меньшего диаметра равному диаметру резьбовой части.

Как правило, для этого используется сверла диаметром 6 и 5 мм соответственно. Однако в продаже есть комбинированное сверло для одновременного сверления отверстий. Это очень удобно. Не требуется постоянно переставлять сверла или использовать две дрели одновременно.

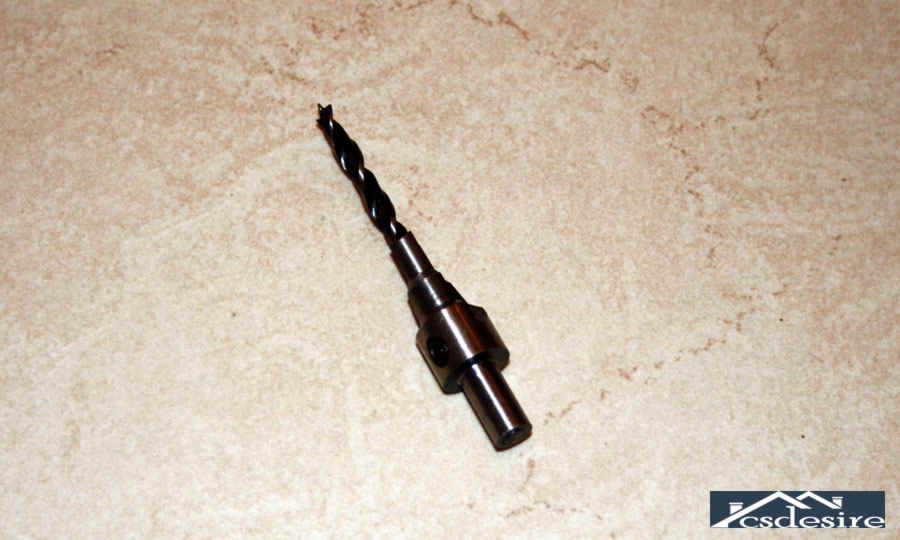

Рис.2. Сверло для конфирмата. Позволяет сделать отверстие под 1 винт-конфирмат сразу в двух деталях одновременно, а также формирует углубление для шляпки конфирмата. Увеличивает скорость сборки мебели не менее чем на 50%.

Конфирмат это универсальный крепеж, но он обладает некоторыми недостатками и особенностями применения.

Конфирмат следует применять одновременно с использованием шкантов. Шкант это деревянный стержень диаметром 6-8 мм и длиной 20-30мм (на фото ниже, рядом с конфирматом). Шкант выступает в роли направляющей и не позволяет сместиться деталям во время стягивания.

Рис.3. Соединение деталей с помощью шканта диаметром 6-8 мм и конфирмата. Такой способ соединения применяется в фабричной мебели, например, мебели из ИКЕИ. Обеспечивает высокую точность соединения деталей.

Несмотря на то, что мебель, собранную с применением конфирамата можно собирать или разбирать, мебель из ЛДСП это переносит очень плохо. Как правило, после одной разборки мебельная стяжка уже плохо держит.

Заворачивать конфирмат следует осторожно. Самый оптимальный вариант вручную или шуруповертом на малой скорости

В противном случае резьба конфирмата превращается в сверло, которое разбивает отверстие.

Рис.4. Стяжка деталей конфирматом. Стяжка выполняется ручным ключом или шуруповертом с малой скоростью вращения патрона. На шуруповерте должен быть правильно выставлен момент затяжки для предотвращения срыва резьбы.

Для того что бы шляпку утопить в тело детали мебели следует применять ключ и делать это осторожно, иначе существует вероятность срыва резьбы. Иногда необходимо предварительно сделать циковку

Конфирмат относится к «видимому» крепежу. Т.е. в отличие от других видов крепежа он остается, виден, поэтому необходимо применять специальные заглушки или наклейки, чтобы спрятать крепеж.

Рис.5. Пластиковые заглушки (накладки). Применяются для того чтобы скрыть шляпку конфирмата. Крепятся на шляпку конфирмата в паз для ключа, удерживаются за счет сердечника специальной формы. Выпускаются различных цветов.

Рис.6. Самоклеящиеся накладки на конфирмат. Предназначены для скрытия шляпки. Имеют широкую цветовую гамму, полностью идентичную панелям ЛДСП. Практически незаметны на мебели.

Сфера применения

Такой тип крепления, как минификсы применяют тогда, когда надо скрыть крепежные элементы, к примеру, на мебельном фасаде. Из-за особенностей сверления пазов под винт и эксцентрик этот способ распространен, в основном, при фабричном монтаже мебели. Но знание основных принципов, наличие специализированного оборудования и небольшие навыки позволят освоить этот вид креплений и начинающему домашнему мастеру.

Основное назначение эксцентриковой стяжки — соединить детали под прямым углом. Такое соединение бывает:

• Г-образное;
• Т-образное.

Механизм соединения элементов мебели при помощи минификса без втулки заключается в следующем:

1. В отверстие диаметром 5 мм на поверхности одного из соединяемых элементов вкручивается винт.
2. На винт отверстием, размером 8 мм, расположенным в торцевой части, надевается второй элемент.
3. В паз на поверхности второго элемента, диаметром 15 мм, вставляется эксцентрик.
4. С помощью отвертки эксцентрик проворачивается в направлении движения часовой стрелки на 180 градусов, фиксируя соединение. Может использоваться простая отвертка, плоская или крестообразная, или шестигранный ключ.

Принцип скрепления деталей стяжкой со втулкой подобный. Различие заключается в том, что отверстие под основание винта выполняется сверлом 10 мм, в нем на клей ПВА закрепляется пластиковая втулка, куда вкручивается винт. Остальные этапы такие же, как и при использовании минификса без втулки.

Сборка мебели этим методом при наличии опыта подобной работы осуществляется просто и быстро.

Разберем, как работает этот тип крепления на примере сборки ящика для комода и непосредственно комода.

Последовательные этапы работы

Следующая операция – длинные эксцентрики следует вручную прикрутить к конструкции. Убедитесь, что приспособление корректно соотносится с самой резьбой, лишь тогда плотно заверните его при помощи разводного либо гаечного ключа. Лучше выполнить несколько последовательных вращательных движений инструментом. Тщательно проверяйте, чтобы нити изо льна, которые были намотаны непосредственно на резьбу, не оборачивались – это нарушит функциональность всей конструкции. Если это все же происходит, лучше демонтируйте всю систему, удалите остатки льна с резьбы, после чего вновь обмотайте ее при помощи уплотнителя.

После того, как кран установлен, можно переходить к монтажу отражателей, которые еще называют и декоративными экранами.

Что представляет собой мебельная эксцентриковая стяжка

В комплект деталей мебельной эксцентриковой стяжки, в зависимости от разновидности и производителя, входит от двух до четырех элементов: стержень, муфта для крепления стержня в корпус, эксцентрик (цилиндр) и заглушка, которая закрывает торцевую поверхность эксцентрика.

Прочность и незаметность деталей обеспечивает поворот цилиндра вокруг его оси. На видимых поверхностях эксцентрики больших размеров закрывают заглушками, а вот закрывать цилиндры с диаметром меньше 15 мм – не обязательно.

Стержень изготавливают из алюминиевых или цинковых сплавов под высоким давлением. Его создают таким способом, что при вворачивании, стяжка всегда будет правильно функционировать – так как у них есть уступ, который упирается в торец муфты или поверхность детали. Головку Т-образной формы оснащают специальным шлицем, от которого зависит правильное вворачивание стержня в отверстие. Шлиц может быть прямым, крестовым или универсальным. От нижней поверхности стержня зависит надежность самой стяжки, ведь именно она принимает на себя все усилие.

Есть два основных вида муфт – пластмассовые и металлические муфты. Первые вдавливаются в поверхность и крепятся с помощью специальных наружных колец, а вторые вворачиваются в специальные ранее просверленные отверстия

При любом из вышеперечисленных способов монтирования важно знать, что от того, как вмонтирована головка, зависит прочность стяжки и если положение головки стержня слишком низкое или слишком высокое, то усилие в соединении будет непрочное. В особенности это касается деталей с диаметром эксцентрика 15 мм

Эксцентрики стяжек внешне похожи на цилиндр, но при этом они имеют различный диаметр, высоту и толщину. Торец цилиндра на одной из сторон снабжается крестообразным шлицем, который обеспечивает поворачивание во время сборки. То есть все усилия производителей элементов такой стяжки направлены на то, чтобы сделать ее максимально прочной, а для этого нужно предупредить обратный поворот эксцентрика даже при значительных нагрузках, вибрациях и других факторах, которые могут повлиять на ее положение.

Используемые материалы для изготовления

Cмотрите также Современный буфет для кухни: каким он должен быть, примеры, фото

Эксцентриковым стяжкам придают различные размеры и конфигурации, а также комплектуют по-разному.

Не последнюю роль играет то, из каких материалов сделан минификс.

В основном для стяжек используют металл. Но встречаются и пластиковые аналоги.

Фурнитура из пластика подойдет только небольшим горизонтальным предметам. Это полки и легкие конструкции. Установка предельно простая. Вставляется шток в неразрезной конец, и наносится пара ударов молотком. Но если на деталь будет воздействовать большая масса, футорки раздаются в ширину и повреждают ДСП. В итоге образуется трещина. Потому при использовании пластиковых стяжек мастера советуют дополнительно использовать клей. Состав заливается в отверстие, куда монтируется муфта.

Минификс из металла установить сложнее. Зато он может с легкостью выдержать вес кухонного гарнитура, не повреждая мебель. Клей не требуется. Зато придется провести зенкование. Так называют процесс выравнивания отверстий. В сравнении с пластиком, металл менее податлив. Потому под воздействием давления не принимает форму углубления.

Эксцентриковая стяжка: виды, особенности применения и варианты крепления

Эксцентриковая стяжка, растекс, минификс или зажим – все эти слова известны людям, которые самостоятельно изготавливают мебель. На самом деле каждое из этих определений подходит к одному виду крепежа. В сегодняшнем обзоре подробнее рассмотрим ее виды, размеры и особенности применения.

Что это такое

Это самый распространенный вид мебельного крепежа, который состоит из самого эксцентрика, стойки и футорки. Последний выполняет роль гайки. Все они разделяются по следующим видам:

• диаметру и размеру;
• длине самой стойки;
• тип крепления стойки (винт или саморез);
• тип футорки.

Применяется подобный крепеж для изделий из ДСП или ЛДСП по типу «сборка – разборка». Если вы изготавливаете мебель для себя и знаете, что она будет часто переезжать с места на место, то лучше использовать именно такие элементы.

Эти соединения предпочтительно использовать при сборке, где не должно быть видно следов крепежа. Виден будет только сам эксцентрик и то только с внутренней части. В дальнейшем его можно будет скрыть дополнительной заглушкой.

Достоинства и недостатки

У мебельного соединения есть свои бесспорные преимущества, которые ценят мастера. А именно:

• Быстрота. С его помощью можно без лишних усилий собрать изделие. Для работы достаточно лишь подготовить обычную плоскую отвертку.
• Это самый надежный тип соединения. Выдерживает большую нагрузку. Идеально подходит для частых сборок-разборок. При этом не теряется качество и прочность соединения.
• Абсолютно не портит лицевую сторону изделия. При сборке важна эстетика. Они будут заметны лишь с внутренней стороны изделий.

Имеет хорошие положительные качества, но найдутся и некоторые недостатки. Рассмотрим их:

• Высокая стоимость. В отличие от них обычные конфирматы считаются бюджетными элементами. Если предполагается большое количество соединений, то наличие эксцентриков увеличит ее цену в несколько раз.
• Сложная технология установки. Использовать конфирмат намного проще. Для него понадобится только два отверстия. С минификсом все гораздо сложнее. Их нужно будет три.
• Необходимо иметь точное оборудование. Без него тяжело сделать точную разметку идеально ровно. В противном случае собрать мебель не удастся.

Серьезных недостатков подобные крепежи не имеют. Если хотите, чтобы изделия получились прочными и долговечными, то стоит выбирать только такой элемент.

Разновидность

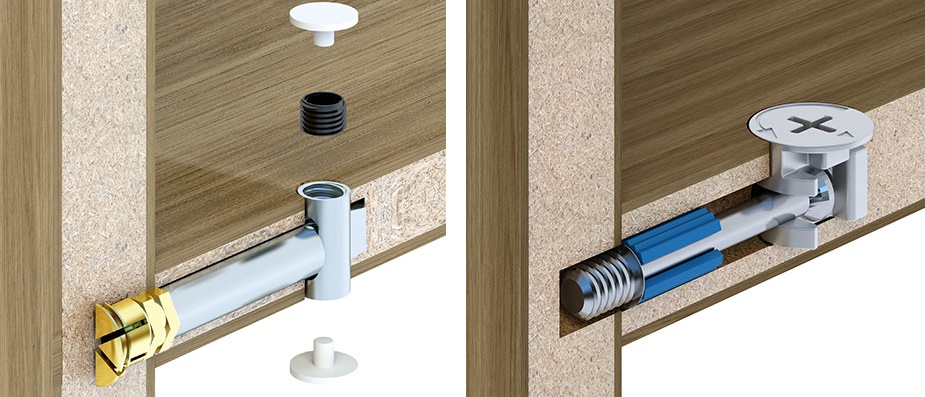

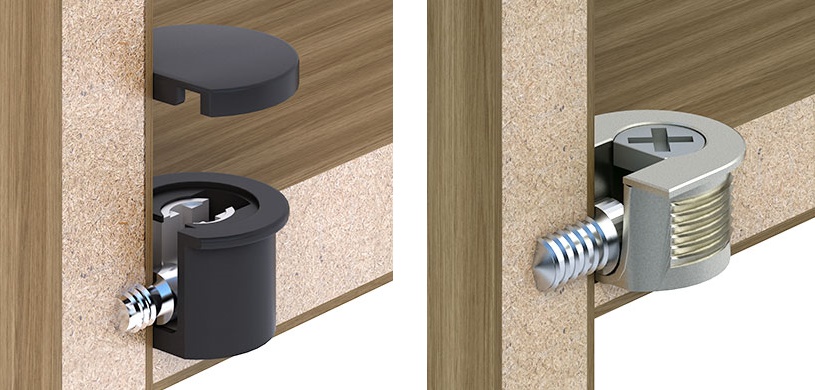

Существует несколько минификсов, с которыми встречается каждый мебельный мастер:

• шток;
• эксцентрик;
• втулка (пластиковая или металлическая).

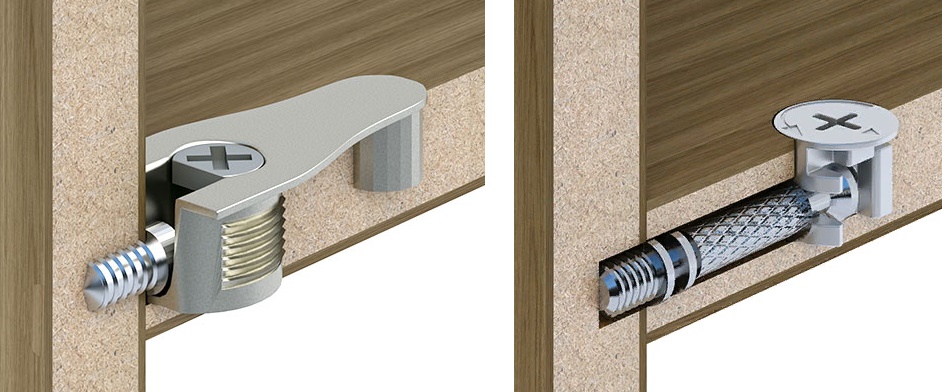

Также в продаже можно найти двухсторонние и угловые эксцентриковые стяжки. Но в современном производстве мебели их не используют, так как они считаются неудобными в работе.

Самым популярным крепежом на сегодняшний день является специальный эксцентриковый зажим, на штоке которого сделана резьба под ДСП.

Использование

Эксцентриковые стяжки используются в скреплении элементов Г и Т-образной формы. А именно:

• столы;
• столешницы;
• шкафы-купе;
• в любых элементах мебели, где сверлить отверстия на лицевой стороне нет возможности и желания.

Во всех этих случаях соединения должны быть скрыты. Шток скрывается внутри детали, а эксцентрик заметен только изнутри.

Крепление без втулки

Чтобы научиться пользоваться крепежом подготавливаем следующие инструменты:

• фреза диаметром примерно 15 мм;
• сверло 7 мм;
• сверло или конфирмат 5 мм;
• линейка;
• шуруповерт или дрель;
• шило;
• карандаш для отметок.

Перед работой помните, что при установке на поверхности необходимо сделать три отверстия.

Теперь можно приступать к установке:

• Высота выступа головки штока должна быть 6 мм. В этом случае на нее можно качественно установить эксцентрик. Чтобы вкрутить шток сделайте самым маленьким сверлом для него проход.
• Делаем два отверстия в другой детали. Первое отмечаем на расстоянии 34 мм от края, используя фрезу. Второе делается исключительно по центру, используя сверло среднего диаметра.
• В отверстие маленького диаметра вкручиваем шток. На него устанавливаем вторую деталь и фиксируем минификсом.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели

Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы

Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

Приобретая корпусную мебель, вы наверняка обращаете внимание на то, как скреплены детали изделия между собой. В одних случаях производители используют гвозди, в других – самонарезающие шурупы

Но самым, пожалуй, надежным способом крепления является стяжка эксцентриковая мебельная. О том, что это такое, в каких случаях применяется данный тип креплений мы и поговорим в данной статье.

Стяжка эксцентриковая мебельная

Инструкция по созданию отверстий под эксцентриковую стяжку

Шаг №1 – размечаем места сверления. Прежде, чем приступить к монтажу сцепки, нужно обязательно точно разметить места, где будут высверливаться необходимые отверстия. Размечать можно вручную с помощью линейки или шаблона, а можно воспользоваться специальным приспособлением – кондуктором. О нем расскажем ниже.

В первую очередь необходимо разметить места для крепления стяжки, используя для этого линейку или шаблон

Шаг №2 – сверлим место для штока. Далее, в одной, из двух соединяемых деталей высверливаем паз для штока

Важно, чтобы он не проходил насквозь, поэтому воспользуйтесь ограничителем. Вкручиваем шток, оставляя его выступать над полотном на 6 мм

Далее нужно высверлить пазы в материале, внутрь которых в дальнейшем будет вставляться шток

Шаг №3 – делаем паз для эксцентрика. Следующим этапом будет высверливание отверстия под эксцентрик. Оно делается с помощью фрезы Форстнера. И тут важна глубина, в среднем 15 мм будет достаточно. Паз не должен быть сквозным, эксцентрик должен войти в него на всю высоту и быть на одном уровне с поверхностью заготовки. На изделии с помощью шаблона или линейки отмерьте от нижнего края расстояние 33,5-34 мм и от бокового торца 5 см. Точка пересечения будет центром отверстия.

Отверстие под эксцентриковый сегмент соединения высверливается с помощью специальной фрезы

Шаг №4 – высверливаем проход для штока. И заключительным этапом в подготовке мест под крепление будет высверливание прохода для штока в том же элементе, в котором расположим эксцентрик, только уже с торцевой стороны детали. Делается оно 8-ми миллиметровым сверлом и должно располагаться точно относительно центра ниши под эксцентрик и ровно посередине торцевой части самой детали

Важно при работе пользоваться линейкой, рулеткой или, если у вас есть специальный кондуктор – шаблон. В противном случае, несовпадение пазов может привести к тому, что вы не сможете аккуратно и ровно собрать мебель

Далее нужно высверлить проход для штока

Отверстия готовы и остается соединить детали будущей конструкции. Для этого прикладываем одну заготовку к другой так, чтобы шток зашел в проход. Вставляем эксцентрик в паз и с помощью крестовой отвертки затягиваем минификс, тем самым крепко и надежно скрепляя элементы мебели между собой.

При условии, что инструкции вы следовали четко, мебельное соединение будет установлено без проблем

При правильном и точном расчете и соблюдении всех инструкций ваши мебельные заготовки должны идеально совпасть в единую плоскость, без выступов и перекосов.
