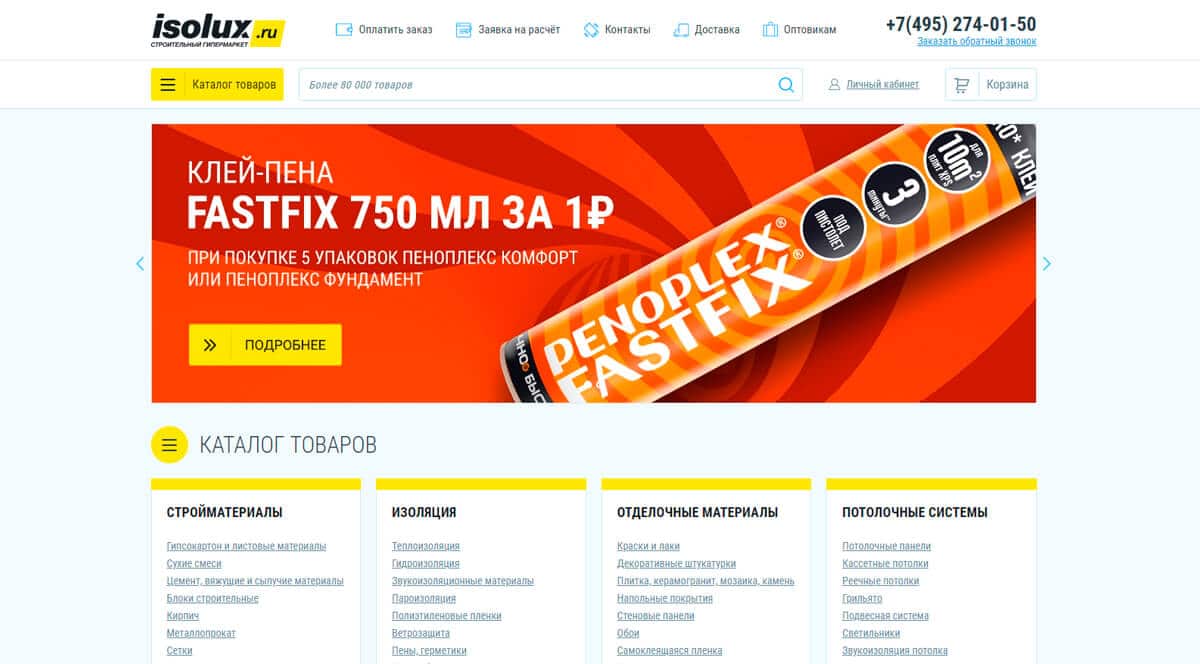

Isolux

Isolux – известный интернет магазин, который много лет занимается продажей качественных инструментов. В наличие есть ручные инструменты, долговечные стройматериалы, теплоизоляция, отопление и надежная кровля. Клиент может отфильтровать товар по бренду, цене, мощности, патрону, длине кабеля и типу аккумулятора.

Популярностью среди покупателей пользуются строительные инструменты до 3000 рублей, оборудование марки DWT, Bosch и товары, произведенные в Германии. Каждая позиция в магазине имеет подробное описание с указанием характеристик (вес, страна производства, тип и размер), отзывы покупателей о товаре и достоверные фотографии.

Как рассчитать пусковой механизм

Для двигателя от 1 кВт рекомендуется поставить контактор, а для 1,5 кВт и выше он просто необходим. Обычные кнопочные посты не рассчитаны на такую нагрузку, и в лучшем случае просто сломаются, а в худшем приведут к короткому замыканию или другой опасной аварии.

Контактор сконструирован таким образом, чтобы при подаче слаботочного сигнала безопасно коммутировать линию с высокой нагрузкой. Исходя из того, что его номинал указывается в силе тока (амперах), мощность двигателя также нужно свести к данному параметру.

Пусковой механизм

Для однофазных «движков» применяется формула I = P/U, где P — номинальная мощность (Вт), а U — напряжение сети (В). Если у Вас циркулярная пила на 1,5 кВт, для нее понадобится контактор на 7А: 1 500Вт / 220В = 6,8А.

Полученный результат округляем к номиналу в большую сторону. В данном случае это и есть 7А. Учитывая, что такой номинал встречается редко, можно вместо него взять более популярный на 9А. Главное, не ниже, иначе он быстро износится и выйдет из строя. По детальным параметрам подобрать контактор можно в том же АксиомПлюс, который я упомянул в начале.

При трехфазном подключении контактор применять нецелесообразно, так как при той же мощности меньше сила тока. Наименьший распространенный номинал для 380В — 9А. Исходя из формулы P = I × U × cosφ, где cosφ — коэффициент мощности (по умолчанию равен 1,7), при 9А, нагрузка на сеть составит: 9А × 380В × 1,7 = 5 814Вт (5,8кВт).

Это слишком мощный привод для бытовой циркулярки. Потому, если Вы собираетесь ставить пилу на «трехфазник», вполне достаточно обычного кнопочного поста.

Выбирая контактор или кнопочный пост, обратите внимание на степень пылевлагозащиты. Если собираетесь держать пилу в помещении и только временно применять на улице, тогда хватит IP54. Если она будет долговременно находится под открытым воздухом, и допускается вероятность попадания под дождь, тогда берите IP65 или выше

Это полная защита от пылевого загрязнения, и от водяных брызгов летящих со всех сторон

Если она будет долговременно находится под открытым воздухом, и допускается вероятность попадания под дождь, тогда берите IP65 или выше. Это полная защита от пылевого загрязнения, и от водяных брызгов летящих со всех сторон.

Лучше брать контактор в корпусе с тепловым реле, защищающим от перегорания обмоток на катушке. В ином случае понадобится отдельное электротепловое реле. Обычно идет как аксессуар для контактора, но в циркулярке оно просто необходимо.

Контактор

Если электродвигатель работает выше предела своей мощности или вдруг пила заклинила, резко начинает расти температура токоведущих элементов. Биметаллическая пластина в тепловом реле деформируется и запускает механизм, разрывающий цепь. В результате в доли секунды пропадает напряжение и обмотка катушки остается целой.

Помимо диапазона регулировки, электротепловые реле отличаются временем срабатывания. В данном случае оптимальная задержка перед срабатыванием до 3с., иначе обмотка успеет перегореть. Учитывая высокую нагрузку, главное взять подходящий тип провода достаточного сечения.

Маятниковая циркулярка с электродвигателем

Схема проверки работоспособности циркулярной пилы.

Сделать самодельный циркулярку можно довольно легко, чтобы распиливать бревна и бруски древесины, толщина которых соответствует силе установленного на ней электропривода. Если вы намерены работать с большими и очень толстыми брусками дерева, то тогда вам следует оснастить свою самодельную пилу по-настоящему мощным электрическим двигателем, а также установить на ней вал и ременную передачу. Наилучшим решением в этом случае будет установка специальной маятниковой станины.

При изготовлении маятниковой циркулярки своими руками в качестве материала для рамы следует использовать только очень прочные стальные уголки. Далее на готовой стальной раме нужно будет разместить все механизмы, необходимые для нормальной работы самодельной циркулярной пилы. При помощи такой конструкции вы сможете лично без каких-либо особых усилий устанавливать высоту полета режущего диска, избежав при этом чрезмерных конструкторских сложностей.

Требования к конструкции

Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.

Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания

Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам.
Прочность абсолютно всех узлов. Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий

Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров.
Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.

Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

  • две металлические пластины;
  • деревянный брус;
  • шпиндель от велосипеда;
  • звездочка;
  • цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Читать также: Масло для бензопил штиль

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы. Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

Как подключить через конденсаторы

Для начала определитесь, какая схема собрана на ЭД. Для этого откройте крышку-барно, куда выводятся клеммы АД, и посмотрите, сколько проводов выходит из устройства (чаще всего их шесть).

Обозначения имеют следующий вид: С1-С3 — начала обмотки, а С4-С6 — ее концы. Если между собой объединяются начала или концы обмоток, это «звезда».

Сложнее всего обстоят дела, если с корпуса просто выходит шесть проводов. В таком случае нужно искать на них соответствующие обозначения (С1-С6).

Чтобы реализовать схему подключения трехфазного ЭД к однофазной сети, требуются конденсаторы двух видов — пусковые и рабочие.

Первые применяются для пуска электродвигателя в первый момент. Как только ротор раскручивается до нужного числа оборотов, пусковая емкость исключатся из схемы.

Если этого не происходит, возможные серьезные последствия вплоть до повреждения мотора.

Главную функцию берут на себя рабочие конденсаторы. Здесь стоит учесть следующие моменты:

  • Рабочие конденсаторы подключаются параллельно;
  • Номинальное напряжение должно быть не меньше 300 Вольт;
  • Емкость рабочих емкостей подбирается с учетом 7 мкФ на 100 Вт;
  • Желательно, чтобы тип рабочего и пускового конденсатора был идентичным. Популярные варианты — МБГП, МПГО, КБП и прочие.

Если учитывать эти правила, можно продлить работу конденсаторов и электродвигателя в целом.

Расчет емкости должен производиться с учетом номинальной мощности ЭД. Если мотор будет недогружен, неизбежен перегрев, и тогда емкость рабочего конденсатора придется уменьшать.

Если выбрать конденсатор с емкостью меньше допустимой, то КПД электромотора будет низким.

Помните, что даже после отключения схемы на конденсаторах сохраняется напряжение, поэтому перед началом работы стоит производить разрядку устройства.

Также учтите, что подключение электродвигателя мощностью от 3 кВт и более к обычной проводке запрещено, ведь это может привести к отключению автоматов или перегоранию пробок. Кроме того, высок риск оплавления изоляции.

Чтобы подключить ЭД 380 на 220В с помощью конденсаторов, действуйте следующим образом:

  • Соедините емкости между собой (как упоминалось выше, соединение должно быть параллельным).
  • Подключите детали двумя проводами к ЭД и источнику переменного однофазного напряжения.
  • Включайте двигатель. Это делается для того, чтобы проверить направление вращения устройства. Если ротор движется в нужном направлении, каких-либо дополнительных манипуляций производить не нужно. В ином случае провода, подключенные к обмотке, стоит поменять местами.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Все про провод для заземления: цвет, марки, сечение, как подключить и где лучше использовать

С конденсатором дополнительная упрощенная — для схемы звезда.

С конденсатором дополнительная упрощенная — для схемы треугольник.

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.

После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.

Устройство циркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.

Электродвигатель для циркулярки 220В 4кВт 3000об.

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.

Эльдорадо

Эльдорадо не нуждается в представлении, поскольку у него устоявшаяся репутация крупного российского ритейлера. Среди приборов, которые вы можете приобрести в Эльдорадо есть 4K телевизоры, электробритвы, стиральные машины, пылесосы и капсульные кофемашины всех известных производителей.

Продавец предоставляет пользователям огромный выбор товаров по льготным ценам. Whirlpool, Tefal, Rowenta, Braun и Dyson — это лишь часть уважаемых брендов, которые можно купить в Эльдорадо. Компания заботится о безопасности своих клиентов, поэтому все платежи и личные данные на сайте защищены от взлома.

На прилавках онлайн магазина есть все виды товаров, которые можно найти в розничной сети. В сегменте бытовой техники Эльдорадо всегда большой выбор приборов (аудио- и видеотехника, гаджеты, ноутбуки, фотоаппаратура). На сайте можно нередко встретить специальные предложения и товары дня.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Как подключить мотор?

Подключение двигателя – это самый важный этап работ, если не удастся подключить двигатель от стиральной машины правильно, то и циркулярку своими руками сделать не получится. Вся сложность даже не в подключении, а в том, чтобы добиться стабильной регулировки оборотов мотора, без этого циркулярка не будет нормально работать – диск будет рвать пиломатериал. На двигатель от стиральной машины автомат производитель устанавливает так называемый таходатчик или датчик регулировки оборотов. Но проблема в том, что работой этого датчика управляет электронный модуль стиральной машины, на циркулярку такой модуль не поставишь, поэтому придется задуматься об устройстве, которое будет управлять оборотами двигателя. Подробно о том, как регулировать обороты двигателя от стиральной машины рассказывается в одноименной статье.

Подвижные части

Успешно подключив двигатель от автоматической стиральной машины своими руками, и проверив, как он набирает и сбавляет обороты, можно начинать делать нашу циркулярку. На схеме ниже представлен упрощенный чертеж самодельной циркулярной пилы, изготовленной с применением двигателя от стиральной машины.

Пока нас будут интересовать только подвижные элементы циркулярки, на которые будет приходиться основная нагрузка, а именно:

  • вал дисковой пилы;
  • вал двигателя стиральной машины автомат;
  • приводной ремень;
  • шкив двигателя стиральной машины автомат;
  • шкив вала дисковой пилы.

Приводной механизм должен работать следующим образом. Двигатель от стиральной машины приводит в движение вал с запрессованным на нем малым шкивом. На малый шкив одет приводной ремень, который передает обороты на большой шкив, одетый на вал, приводящий в движение дисковую пилу. Вроде на первый взгляд все просто, но когда делаешь циркулярку, всплывает масса тонких трудностей, которые приходится разрешать.

  1. Малый шкив нужно обязательно проточить своими руками, сделав на нем 3-4 поперечные бороздки, для того, чтобы ремень цеплялся за них и не проскальзывал.
  2. Приводной ремень не обязательно брать от стиральной машины автомат, можно взять аналогичную деталь от любой другой техники, лишь бы ремень был прочный и имел зазубрены.
  3. На большой шкив придется с краю наварить своими руками диск чуть большего диаметра, чтобы образовался своеобразный выступ, который не даст приводному ремню соскочить во время работы. На большом шкиву необязательно протачивать зазубрены, сцепление с ремнем будет нормальным и без этого.
  4. Вал, на котором будет держаться дисковая пила, а также гайка и шайба должны быть надежными, чтобы, во-первых, на высоких оборотах дисковая пила не деформировалась, а во-вторых, чтобы дисковая пила не выскочила и не причинила вред работающему с циркуляркой человеку. Лучше взять готовый вал, шайбы и гайку от штатной заводской циркулярки.

Подвижные части

Закончив подключение двигателя и удостоверившись в том, что он нормально наращивает и сбрасывает обороты, разрешается переходить непосредственно к устройству циркулярки.

Разберемся, какие подвижные узлы, на которые выпадает главная нагрузка, нам потребуются:

  • вал для пилы;
  • вал мотора СМА;
  • ремень привода;
  • два шкива – от стиральной машины и вала циркулярки.

Работа привода должна осуществляться таким образом. Двигатель передает вращение на вал, на котором запрессован малый шкив. На последнем надет ремень, посылающий обороты на второй шкив. С первого взгляда все кажется простым, но когда ведется монтаж циркулярки, возникает много затруднений, которые следует решать.

Маленький шкив в обязательном порядке протачивается. На нем устраиваются три – четыре борозды поперечного вида, чтобы у ремня была возможность для хорошего зацепа.

Вал, удерживающий пилу циркулярки, крепления в виде шайбы и гайки должны отличаться надежностью, чтобы при максимальных оборотах пила не подвергалась деформированию и не соскакивала, травмируя работников. Рекомендуется использовать вал и крепеж от циркулярки, изготовленной в заводских условиях.

Порядок действий по устройству циркулярки описан для пилы с трехсотым диском. Многие скажут, что двигатель от СМА такую пилу не потянет и будет останавливаться. Но здесь следует помнить несколько правил:

  • на циркулярке нужно уметь правильно работать;
  • пила бытового назначения, рассчитана на работу с небольшими объемами материалов;
  • успешная работа такой пилы подтверждается многочисленными отзывами.
  • вал для пилы,
  • вал мотора СМА,
  • ремень привода,
  • два шкива – от стиральной машины и вала циркулярки.

Ремень можно не использовать со старой стиральной машины, достаточно взять аналог у другого агрегата. Главное, чтобы он отличался прочностью и имел зубчики.

  • на циркулярке нужно уметь правильно работать,
  • пила бытового назначения, рассчитана на работу с небольшими объемами материалов,
  • успешная работа такой пилы подтверждается многочисленными отзывами.

Проще говоря, пилу не следует чрезмерно перегружать, да и на холостом ходу лучше ей не работать.

Чем и как подключать циркулярку

Мощность вряд ли превысит 4 кВт, потому для подключения возьмите обычный кабель ВВГ или ПВС сечением 1мм2 или 1,5мм2. Длину рассчитайте так, чтобы 40-50 см было от двигателя к приводу управления, и около 120-150 см на шнур подключения. 200 см вполне должно хватить.

Слишком длинный шнур подключать нет смысла, так как он будет предоставлять неудобства при перестановке. В таком случае лучше возьмите удлинитель. Если циркулярка будет применяться в помещении, рассчитайте длину, чтобы хватало к розетке.

Штепсельная вилка должна быть трехконтактной (с заземлением), так возможна утечка с корпуса на раму и Вы рискуете получить удар. Для уличного применения выбирайте с IP44, так как она лучше защищена от влаги, и дольше прослужит.

Схема подключения максимально простая: сеть — панель управления (контактор, электротепловое реле, кнопочный пост) — электромотор. Циркулярная пила работает в условиях нелинейной нагрузки, и чтобы прослужила как можно дольше, понадобится реле защиты двигателя.

Плюсы и минусы самодельного распиловочного станка

Преимущества

Возможность сделать уникальный станок нужной мощности и размеров, под свои задачи.

Стоимость сборки может быть минимальной, если есть все исходные комплектующие или их часть.

Мощная самодельная циркулярка способна выполнять грубые и тяжелые работы, которые по силам только промышленному оборудованию, и которые не выдержат бытовые станки. Промышленные циркулярки стоят десятки и даже сотни тысяч рублей. Самодельный вариант обходится во много раз дешевле.

Недостатки

Современные заводские стационарные циркулярки для дома, несмотря на их хлипкость и сравнительно высокую цену, имеют ряд преимуществ. Как правило, все они оборудованы всевозможными степенями регулировки или некоторыми из них.

  • глубина строгания;
  • наклон диска под углом;
  • регулировка оборотов;
  • редукторная передача со значительным увеличением оборотов пильного диска;
  • продуманные системы защиты.

Выполнить все эти опции полностью на самодельных станках сложно, трудно и дорого. Поэтому для мелких точных столярных работ, для производства мебели лучше подходят заводские станки с полным набором функций. Самодельный вариант хорошо подходит для грубых работ с крупногабаритной древесиной, первичной обработки.

Монтаж циркулярной пилы на станок (стол)

После того, как будет сделан основной корпус,

можно приступать к установке электрической пилы в самодельный станок.

  1. На этапах создания конструкции в столешнице были выпилены все нужные для монтажных работ отверстия.
  2. Если инструмент будет установлен на месте правильно, то все отверстия будут сходиться, и следует поставить и прикрепить подошву к столу на болты, а после затянуть все с внутренней стороны при помощи гаек с пружинной шайбой.
  3. После того, как ручная пила дискового или циркулярного типа будет установлена, следует взять немного больше брусок, чем тот, при помощи которого регулировали наклон угла, и прикрепить его на столешнице в том месте, где была отмечена платформа пилы.

Большая самодельная циркулярная пила

При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.

После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.

Устройство циркулярной пилы.

Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.

Электродвигатель для циркулярки 220В 4кВт 3000об.

Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.

Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.

Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

  • две металлические пластины;
  • деревянный брус;
  • шпиндель от велосипеда;
  • звездочка;
  • цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Читать также: Трафареты для плазменной резки

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы. Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.
